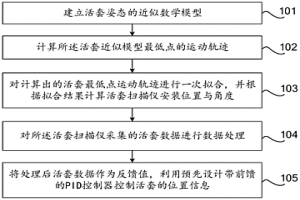

本申请公开了一种薄带连铸活套的控制方法、装置、计算机设备及计算机存储介质,涉及冶金技术领域,所述方法包括:建立活套姿态的近似数学模型;计算活套近似模型最低点的运动轨迹;对计算出的活套最低点运动轨迹进行一次拟合,并据此计算活套扫描仪安装位置与角度;对活套扫描仪采集的数据进行数据处理,避免数据跳变,同时使数据变化平滑;设计带前馈的PID控制器,精确控制活套位置。使用该方法中的计算方法来确定的活套安装位置利于维护,抗干扰能力强,小套量时检测准确;使用该方法中的控制方法对活套进行控制,活套稳定,速度波动小,提高了生产过程中铸带运行的稳定性,以使得稳定状态下活套误差在预设范围以内。

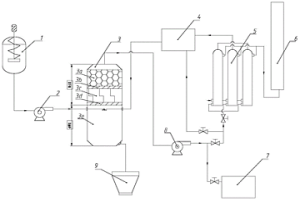

本发明属于冶金固废资源化利用领域,特别涉及一种带有高温除尘功能的硝酸镁热解炉装置及方法。热解炉装置包括使熔融硝酸镁发生热解反应的热解区和将硝酸镁热解后产生的分解气体除尘的除尘区。热解方法进入热解炉步骤包括:将熔融状态的硝酸镁通过运输泵送到热解炉的热解区进行热解反应,粉料在底部排料;热解区热解硝酸镁产生的分解气体进入分解区,通过弯折管进入到填充层,分解气体携带颗粒被填充层上的耐高温颗粒附着,形成除尘气体进入第一引风机。热解步骤同样利用热解炉的除尘区简化除尘装置。本发明提出了一种结构简单,除尘效率高,除尘效果好的带有高温除尘功能的硝酸镁热解炉装置。
本发明的一种铝电解槽废耐火材料的处理方法,属于冶金与环境技术领域,具体包括以下步骤:按配比将废耐火材料和铝粉与氧化钙/碳酸钙混合,形成混合物料,将混合物料制成块径为10~30mm的团块,进行加热蒸馏,废耐火材料中的氟化物与氧化钙反应生成不溶于水的氟化钙,同时废耐火材料中的氧化钠被铝还原成金属钠并被真空蒸馏出来,从而实现废耐火材料中氟化物的转化和钠元素的分离,达到废耐火材料无害化处理的目的,同时获得钠产品,该工艺简单,成本较低,是一种节能环保的处理方法。
一种提高钢材力学性能的外加纳米强化剂及其制备和使用方法,属于钢铁冶金领域。该外加纳米强化剂含有的成分为纳米氧化物粒子和Fe,纳米氧化物粒子为Y2O3、ZrO2、Ti2O3或Ce2O3中的一种;其制备方法包括球磨包覆、脱水结晶、内配碳造球和焙烧覆膜;其使用方法是将外加纳米强化剂进行预热,预铺于模具底部,将钢液注入模具。该方法采用Fe(OH)3将纳米氧化物粒子进行预分散,有效的破坏和消除OH‑作用,经过制备过程,Fe(OH)3逐步转变为Fe,制得外加纳米强化剂。在浇铸过程中,外加纳米强化剂不会对钢液的纯净度产生影响,纳米氧化物粒子也不会发生变性及长大,加入钢液中形成弥散分布相,进而有效提高钢材的力学性能。

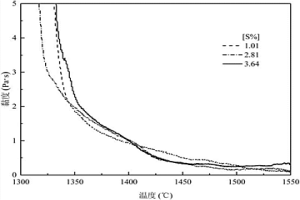

一种用于生产含硫易切削钢的精炼渣及循环利用方法。本发明涉及一种钢铁冶金行业中的精炼渣系及其循环利用方法,精炼渣系碱度高,保证了钢液洁净度;精炼渣系中含有2~4%的硫,降低了精炼渣的脱硫能力,可以稳定控制钢液中的硫含量;精炼渣循环利用,可以解决精炼渣处理成本高的问题。本发明的操作过程为:转炉出钢过程中严格控制转炉下渣,加入合金、石灰和部分含硫高碱度精炼渣。然后在钢包精炼过程中调整合金成分,并加入脱氧剂、石灰和高碱度含硫精炼渣进行造渣。精炼结束后,采用喂丝机向钢液内喂入含硫线;接着将钢包运送到连铸机进行浇注。最后将浇余后的钢包精炼渣回收,生产含硫钢时,在转炉出钢或者LF精炼过程中再次加入到钢包重新利用。

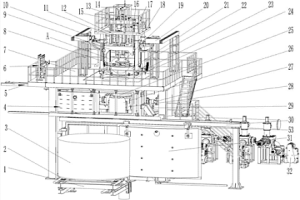

真空自耗电极电弧凝壳炉属于真空冶金设备技术领域,尤其涉及一种真空自耗电极电弧凝壳炉。本发明提供一种使用方便、工作可靠稳定的真空自耗电极电弧凝壳炉。本发明包括炉体系统、电极传动系统、坩埚翻转系统、离心系统、真空系统、模具传动台车和平台,其结构要点炉体系统与平台整体把接在一起;所述炉体系统包括上炉体和下炉体,坩埚翻转系统设置在上炉体上,上炉体下端与下炉体上端把接,上炉体上端设置有电极室;所述电极传动系统通过轨道可移动的设置在平台上;电极传动系统设置在电极室上方;所述离心系统设置在下炉体下端,真空系统设置在炉体系统外侧;真空系统的进口与炉体系统的抽真空口相连。
一种铁焦制备方法,包括:在竖炉中对铁焦生球进行干馏处理;干馏中,收集炉顶煤气并对其进行升温和改质处理,获得高温改质煤气,将高温改质煤气作为干馏气氛回通到竖炉内,对铁焦生球进行干馏处理;高温改质煤气温度为900℃~1100℃,高温改质煤气中CO2分压在10%以下。能耗低、碳排放少,同时生产出的铁焦产品成品率高,冶金性能好。还涉及一种铁焦制备系统,包括竖炉、煤气加热装置和降低煤气中CO2分压的煤气改质装置;在竖炉的顶部设有用于排出炉顶煤气的排气口,在竖炉的下部设置有进气口;排气口依次通过煤气加热装置和煤气改质装置与进气口连通,炉顶煤气经加热、改质后对铁焦生球进行干馏。结构简单、流程短、布局紧凑且成本低。
本发明公开了一种TiC/TiN/B4C颗粒增强镍基复合材料及其制备方法,所述复合材料包括以下组份:TiN颗粒、TiC颗粒和B4C颗粒的质量百分含量均大于等于0%小于等于30%,其余为基体合金;所述基体合金为Ni204合金粉,其中Ni204合金粉中C粉质量百分含量≤0.03%,Si粉质量百分含量为0.4%,Cr粉质量百分含量为21%,Mo粉质量百分含量为9%,Nb粉质量百分含量为4%,Fe粉质量百分含量为1.5%,其余为Ni粉。本发明通过引入陶瓷颗粒有效提高镍基合金的耐磨性和显微硬度。本发明采用激光熔覆同轴送粉技术实现复合材料制备,该技术得到的涂层致密,与基体冶金结合良好。
一种深海动态柔性立管用耐酸超高强钢及其制备方法,属于冶金技术领域;钢的化学成分按重量百分比为:C:0.04~0.1%,Si:≤0.4%,Mn:0.3~1.4%,P:≤0.02%,S:≤0.008%,Cr:0.8~2.0%,Mo:0.8~1.5%,Ni:0.3~0.8%,Nb:0.012~0.045%,Ti:0.01~0.02%,余量为Fe及不可避免杂质;制备方法:1)按设定成分冶炼、精炼和浇注制成连铸坯;2,将连铸坯加热保温后,经多道次热轧,得到热轧盘条;再经多道次冷轧,获得动态柔性立管用Z形钢;3)将Z形钢加热保温后,水淬至室温;再进行回火处理,获得深海动态柔性立管用超高强钢;本发明超高强钢的显微组织为回火马氏体组织,屈服强度≥800MPa,抗拉强度≥880MPa,延伸率≥10%。
本发明属于冶金技术领域,特别涉及一种薄带连铸低磁各向异性无取向硅钢的制备方法。无取向硅钢的成分按照质量百分比为:C≤0.004%,Si 1.4~2.0%,Mn 0.05~0.2%,Al 0.1~0.4%,S≤0.005%,N≤0.005%,Sn≤0.05%,P≤0.01%,Nb+V+Ti≤0.008%,余量为铁。其制备方法为:冶炼钢水并薄带连铸获得1.5~2.5mm铸带,铸带出辊后进行在线热轧,热轧总压下量为50~65%,然后进行卷曲。热轧带酸洗后进行冷轧,压下量为45~60%。将冷轧板在800~1000℃退火4~8min,然后以小于50℃/s的速度冷至室温并进行涂层处理,得到周向平均磁感值≥1.70T、各向异性小于5%的薄带连铸低磁各向异性无取向硅钢。

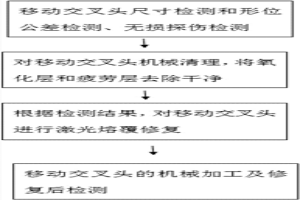

本发明属于设备激光修复领域,具体涉及一种移动交叉头的修复方法。该修复方法包括有以下步骤:步骤1,移动交叉头尺寸检测和形位公差检测、无损探伤检测;步骤2,对移动交叉头机械清理,将氧化层和疲劳层去除干净;步骤3,根据检测结果,对移动交叉头进行激光熔覆修复:将熔覆材料与所述移动交叉头母体材料融合,形成熔覆层;步骤4,移动交叉头的机械加工及修复后检测。其熔覆层与基体实现冶金结合,结合强度不低于原基材的90%,表层耐腐蚀磨损能力不低于原基材和涂层,硬度能够满足移动交叉头的工况需要,且生产成本低廉,产品性价比较高。 1

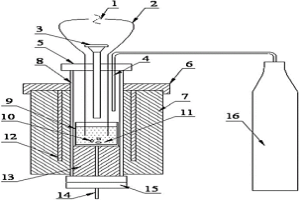

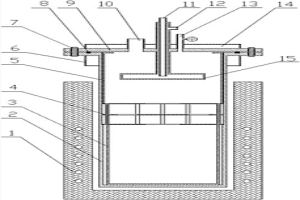

本发明属于真空冶金技术领域,尤其涉及一种真空金属热还原制取锂的装置与方法。真空金属热还原制取锂的装置包括加热炉和反应罐;所述反应罐顶部具有开口端,并且其开口端设置有法兰盖,所述法兰盖与开口端密封连接;所述法兰盖上设置有充氩口、抽真空口、金属冷凝器和设置在法兰盖上表面的反应罐冷却水套;所述反应罐内由下而上依次放置有料桶、隔热装置和辅助冷凝器;所述料桶设置在反应罐腔体的底部且位于加热炉的加热区;隔热装置将料桶和辅助冷凝器隔开,使料桶底部和隔热装置之间形成还原反应区,隔热装置至法兰盖之间形成金属锂冷凝区。真空金属热还原制取锂的装置可以大幅度提高金属锂的冷凝与收集效率,降低单位质量金属锂的生产成本。 1

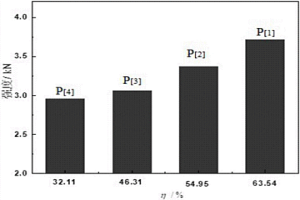

本发明属于炼铁领域,尤其涉及一种表征球团矿固结程度的表征方法。该方法根据球团矿生球的孔隙度ε1和由所述球团矿生球转变成球团矿熟球后的孔隙度ε2,获得球团矿熟球与球团矿生球之间的孔隙度变化率η,通过孔隙度变化率η的大小表征球团矿的固结程度。本发明能够通过球团矿熟球与球团矿生球之间的孔隙度变化率η来表征球团矿固结程度,本发明确立了一种评价球团矿质量的新指标,同时对提升冶金性能指标具有重要的理论和现实意义。

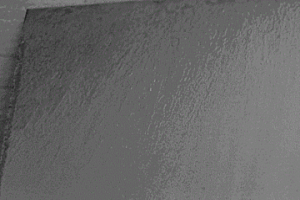

本发明属于湿法冶金领域,特别涉及一种低应力梯度、高寿命的铅基阳极材料制备方法。利用高能微弧火花沉积技术,即直接利用具有高能量密度的电能对工件表面进行强化处理,形成合金化或致密氧化物表面强化层,从而使铅基阳极表面的物理、化学、机械性能得到改善。此技术由于电能量在时间上和空间上高度集中,使区域的局部材料熔化,电极材料高速过渡到工件表面并扩散进入工件表层,可以形成结合牢固的合金层,改善基体‑膜或者膜‑膜之间的结合力。同时,过程中可以吹扫不同成分气体,控制气体流量、电压、放电频率、输出功率等条件,且氧化膜内应力在高能、高温状态下也可能得到一定程度上的释放,优化应力梯度。
本发明涉及一种表面活性剂与银离子协同催化硫化铜钴矿生物浸出的方法,属于生物冶金技术领域,按照以下步骤进行:(1)将含有嗜酸氧化亚铁硫杆菌的菌液按照一定的接种量接种到培养基中,制成含菌培养液。(2)用硫酸溶液调节培养液的pH值,然后放置在恒温振荡箱中进行培养,获得培养菌液。(3)将硫铜钴矿粉加入培养菌液中制成矿浆,再加入表面活性剂与银离子催化剂组合进行浸出,浸出过程中矿浆pH值用硫酸溶液控制。本发明的方法具有浸出率高,药剂消耗量小,生产成本低、环境污染小、操作简便等特点,具有良好的应用前景。
本发明属于真空冶金设备领域,尤其涉及一种冷坩埚底注式感应雾化制备钛粉设备,包括炉体(1)、高压进气管(11)、雾化仓(12)及真空系统(3);炉体(1)包括熔炼电极(23)、底注电极(24)、水冷铜坩埚壁(14)、水冷铜坩埚底(16)、熔炼感应线圈(17)、底注感应线圈(18)及喷盘(21);熔炼感应线圈(17)固定设于水冷铜坩埚壁(14)的外壁;底注感应线圈(18)固定设于水冷铜坩埚底(16)的外壁;喷盘(21)固定置于水冷铜坩埚底(16)的底部;雾化仓(12)位于炉体(1)的下部,且与炉体(1)工作腔相通。本发明能耗低,工作效率高,粉末质量好且成分粒径可控,安全性好。
一种固态夹杂物在熔渣中溶解速率的测定方法,属于冶金技术领域,按以下步骤进行:(1)在惰性气氛条件下,将渣料加热至高于其熔点150~200℃的温度形成熔渣并保温;(2)将夹杂物颗粒加入到熔渣中搅拌均匀;(3)通过取样器在熔渣中取样;置于冷却台上冷却至凝固,制成金相试样;(4)将金相试样进行金相显微镜和扫描电镜下观察,分析计算等效直径,绘制等效直径随时间的变化曲线;(5)根据上述变化曲线及公式计算夹杂物颗粒在相应渣系成分下的溶解速率。本发明的方法可以直观地、准确地、快速地测定出典型夹杂物在特定渣系中的溶解速率,从而为炼钢过程渣系的设计及优化提供重要的参考依据。
本发明提供了一种从炼钢粉尘回收金属颗粒的方法,属于冶金技术领域。所述方法主要是将低品位高碱度炼钢粉尘与煤粉按一定比例进行配料,并充分混合均匀、将混匀后的物料进行热压成型,将得到的高碱度热压块投入转底炉内进行还原、保温处理,还原物排出转底炉后进行自然冷却,自然冷却后,通过筛分,得到铁合金粒和炉渣。本发明具有工艺简单、不使用任何添加剂、原料适应性强、生产效率高、能耗低、成本低等优点,提出了炼钢粉尘处理新技术,对于降低炼钢粉尘的回收成本有重要的意义,具有广阔的工业应用前景。

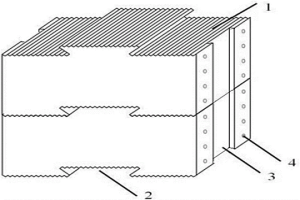

一种连续阳极炭块及其加工方法,属于冶金技术领域。该连续阳极炭块,连续阳极炭块,为长方体或正方体结构,上表面设置有卡装块,下表面设置有卡装槽,上表面和下表面均为锯齿波纹面;侧面的一组对立面上分别设置有滑道,滑道两侧为固连区。其加工方法,按照如下步骤进行:(1)阳极炭块的制备;(2)上下面加工;(3)两个端面加工;(4)滑动导电槽加工。使用该连续阳极炭块制备的智能电解槽,可以解决目前电解铝工业中阳极炭块近25%的残极无法使用以及间歇更换阳极引起的电解槽的电磁场波动的技术难题,提高了资源利用率和降低电解能耗。
本发明属于稀土湿法冶金领域和离子液体萃取技术领域,具体涉及一种采用离子液体[OMIM]BF4萃取酸性溶液中轻稀土元素的方法。本发明以含轻稀土元素的水溶液为原料液,将原料液与离子液体混合进行萃取,萃取完成后的混合溶液经离心分离得到负载稀土的有机相和萃余液,采用反萃取剂对负载稀土的有机相进行反萃,反萃完成后的混合溶液经离心分离回收稀土,分离的离子液体进行再生利用。本发明的萃取体系简单,萃取效率高,无乳化现象,分相迅速,与水不互溶,减少有机相损耗。

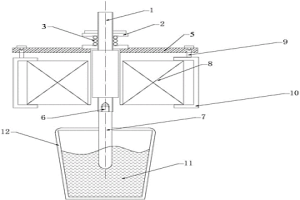

一种轻合金熔体磁致振动凝固的装置及方法,属于轻合金熔体处理技术领域。轻合金熔体磁致振动凝固的装置,包括感应磁场产生系统、振动系统和冷却系统;还可以包括永久磁场系统。采用上述装置,进行轻合金熔体磁致振动凝固的方法,按照轻合金熔炼、装置前期准备;磁致振动处理;轻合金熔体凝固,获得轻合金铸锭。该方法在轻合金凝固过程中,采用一套振动强度与频率方便可调的磁致振动装置,将振动杆伸入到合金熔体中,利用电磁场引起振动杆振动进而改变合金凝固行为。该装置操作简单,强度与频率方便易调,可显著提高镁、铝等轻合金凝固组织均匀性,细化晶粒,极大提高轻合金铸锭的冶金质量。
硅基陶瓷型芯和铝基陶瓷型壳的锥形嵌入式定位方法,要求是:1)在陶瓷型芯定位面处设计出定位槽;当选用一个定位槽时选取方锥形孔槽,当选取两个定位槽时两定位槽具体为锥形孔槽;2)在蜡模设计中,蜡件上设置有对应1)中定位槽位置的定位孔;3)其它辅助定位选择小平面定位方式;叶片排气缝所在的薄弱区设置自曲端;厚度控制在0.1mm~0.5mm。本发明型芯在型壳中定位稳定且型芯高温相变时的膨胀和收缩有足够空间,解决了硅基陶瓷型芯和铝基陶瓷型壳定位问题导致的叶片尺寸超差和叶片偏、漏、断芯等冶金缺陷。其操作简单可靠,附加成本极低,产品合格率由20%提高到90%。
一种耐温铁基稀土永磁体的制造方法,由钕、镝、硼、铁等组成,其特征是不含钴,可加少量的铝、镓、铅。其组分按原子百分比为Nd15—16,1%,Dy0.1—1.2%,B 6—7.9%,Al 0.5—1.6%,Ga0.1—0.4%,其余为Fe。方法是将上述成分按配比混合,在用惰性气体保护的真空感应炉中熔化成锭,破碎后在汽油等保护介质中磨成小于100um的粉末,再加入氧化铅粉末作球磨, 得到3—5um的细粉,经烘干、初压、等静压成型,成型磁体再在真空及惰性保护下经一、二次烧结、热处理。该磁体在40—120℃内具有正磁感温度系数,使用温度高达180—200℃,价格便宜。

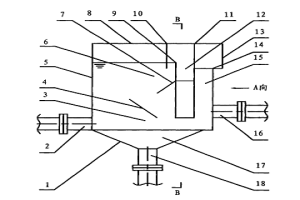

本发明为一种污泥浓缩脱水装置。该污泥浓缩脱水装置是由两个封水板、两个溢流板、一个分流板和一个稳流板等组成的一个箱体,在箱体的顶部是可拆卸的密封盖,在箱体的底部是带有排泄口的锥形泥斗。污泥的进口设在箱体一侧的下部,浓缩分离后的污泥和清水分别溢流而出。该装置内部结构简单,体积小,不用动力驱动,无转动部件,浓缩脱水效果好,能满足中低浓度污泥的浓缩脱水。在连续进料的同时,浓缩后的污泥和分离出的清水能连续排出。该污泥浓缩脱水装置可用于城市污水厂市政、煤矿洗煤、食品制药、石油化工、钢铁冶金等行业污泥的浓缩脱水。

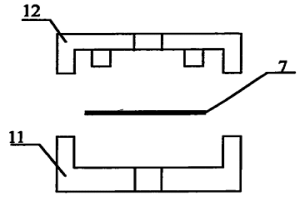

本发明属于微液体系统技术领域,具体涉及一种全浮动膜片微单向阀及其加工方法。它是由一个、两个或多个阀体零件装配而成的阀体和在阀体中自由浮动的一片或多片膜片组成,阀体的阀腔内壁上设有与膜片配合可以阻止或利于流体的通过、控制流体流向的相应结构,从而控制流体的流向。其加工方法为:阀体和浮动膜片采用热压、注塑成型、电镀沉积、冲压、切削加工、粉末冶金、快速成型技术、薄膜加工技术、阴极溅射技术、硅加工技术之一或其组合进行加工;浮动膜片采用自动或手工置入阀体中。本发明具有效率高、寿命长、结构简化、造价低的优点。
本发明涉及一种使用氧化物精确控制氧含量、熔炼法制造合金的方法(以下简称“氧熔法”),特别提供了一种使用氧熔法低成本制造多功能钛合金的方法,解决了粉末冶金法制造多功能钛合金时存在的:生产原料金属粉的成本较高,以及工艺、设备复杂,生产周期长,生产率较低,制造成本较高等问题。该方法具体步骤如下:(1)使用合金中元素的较低熔点的氧化物控制合金所必须的氧含量;(2)使用熔炼法制造合金。本发明可以精确方便地控制合金的氧含量,并且对于多功能钛合金,可以缩短生产周期、降低原材料和制造成本。
中冶有色为您提供最新的辽宁沈阳有色金属冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
