转炉余热锅炉汽水系统循环装置 845

 0

本实用新型提供一种用于冶金行业的转炉余热锅炉汽水系统循环装置，其包括有汽包下降管、水循环系统、汽包上升管，所述汽包下降管的一端与转炉余热锅炉的汽包相连接，另一端与转炉余热锅炉炉口移动段入口相连；所述汽包上升管的一端也与转炉余热锅炉的汽包相连接，另一端与转炉余热锅炉炉口移动段出口相连；所述水循环系统设置于汽包下降管上，并且所述水循环系统包括有强制循环水泵和自然循环管路，所述水循环系统包括有强制循环水泵和自然循环管路并联于所述汽包下降管上。采用了该结构的循环装置，实现了炉口移动段强制循环冷却与自然循环冷却的自由切换，从而达到适应转炉生产的不同过程，同时也保护了设备，使得设备利用更加合理化。

高炉无钟炉顶布料器 1154

 0

本实用新型属于一种高炉冶金机械设备，特别适 宜于高炉炉顶布料使用。它有由电机－摆线针轮减速机为驱动 机构，与上下回转支承，耳轴转套等传动支承部件组成可旋转 任意角度的旋转系统；有油缸为驱动机构，与安装多组弧形滑 块的托圈、定心块等组成沿弧形滑道作上下往复运动的升降系 统；有倾角精度可达±0.2°，倾角范围为10－45°的以溜槽 为主的布料系统；有采用喷淋冷却方式的冷却系统以及采用浮 动密封环结构而使保护气体泄漏量减少至 200M3/h以下的密封系统，它具 有结构简单、功能齐全、操作容易、检修方便、运行平稳、成 本低廉、使用寿命长、控制精度高等特点，可以满足高炉等生 产中定点、定线、单环、多环、螺旋、扇形等工艺要求的各种 布料方式。

底吹炉渣口开堵眼装置 884

 0

本实用新型公开了一种底吹炉渣口开堵眼装置，属于冶金设备领域，开堵眼装置悬挂安装在底吹炉渣口一侧、离开地面；包括两根平行安装的轨道，两根轨道上安装行走机构，行走机构连接上移动座，上移动座下方通过折叠装置连接下移动座，下移动座上并排安装泥炮机和开眼装置；该装置悬挂安装在底吹炉渣口一侧、离开地面，通过轨道横向移动，通过折叠装置展开或收起，并排安装泥炮机和开眼装置，能够快速进行开堵眼，大大节省了人力，且设备使用完毕能够收纳在空中，不占用地面空间，保证了底吹炉渣口的正常作业。

滚切式剪机下楔铁装置 826

 0

本实用新型涉及一种滚切式剪机下楔铁装置，特别是涉及一种宽厚板精整生产线的滚切式剪机剪刃调整系统中新型的下楔铁，属于冶金机械领域。本实用新型包括：下楔铁、定位块，下楔铁底表面靠近两端位置处分别开有安装定位块的槽体，下楔铁底部设有托板。本实用新型是将原设计的下楔铁位置进行了改造，将原来安装定位块的位置向下移动，减少下楔铁的定位块在剪切运动时的受力，保证设备的完好，保证剪刃间隙调整的准确性和剪切钢板质量。

钢板磁力对中装置 1132

 0

本实用新型涉及一种钢板磁力对中装置，特别是涉及宽厚板精整生产工艺中的钢板磁力对中装置，属于冶金领域。本实用新型提升台底部设有支撑框架，支撑框架上部设有两组运行小轮，横移液压缸的一端固定在支撑框架上，运行小轮、支撑框架和横移液压缸构成了磁力对中的横移运行系统；升降液压缸的一端固定在提升台的下表面，另一端固定在支撑框架上，提升台的上表面增设耐磨橡胶垫。本实用新型在提升台上设有耐磨橡胶，避免了现有技术中提升台与钢板表面摩擦而导致的磨损，当提升台与钢板表面发生相对摩擦时，对钢板表面不产生划伤。本实用新型提升台上设有两组运行小轮及两个液压缸，可以使提升台升降，传动侧端的液压缸，给提升台移动提供动力。

铝锭脱模装置 1107

 0

本实用新型涉及一种铝锭脱模装置,属于冶金机械领域。本实用新型在支撑架体底部设有连接座,连接座上设有卡槽、顶杆,液压油缸安装在连接板上,连接板一端的垂直板伸入卡槽内,另一端的垂直板与液压阀块连接,连接座通过吊杆与液压油缸连接,吊杆上设有蝶簧,液压油缸包括:活塞、缸头、活塞杆,活塞上套装有蝶簧,活塞杆端部为锥形,液压油缸缸头上设有油孔,液压油缸缸头上设有至少设有三个柱塞,柱塞安装于油孔内,缸头头部为球形,缸头底部设有压盖,压盖内表面球形,缸头的头部与压盖之间设有至少三个爪体,爪体上部内表面与缸头头部相吻合,爪体外部表面与压盖内表面相吻合,爪体下部设有为刃口;液压阀块上安装液压换向阀,液压阀块分别与液压动力单元、液压油缸通过液压管路连接,连接座上的顶杆与液压换向阀上的换向轮接触。

隧道驱动式取向硅钢高温退火炉应急氮气处理装置 702

 0

本实用新型属于冶金设备技术领域，具体涉及隧道驱动式取向硅钢高温退火炉应急氮气处理装置，包括：氮气应急主管、氮气应急支管和供气组件，所述氮气应急主管的一端氮气供应管道连接，所述氮气应急主管的另一端连通有多根氮气应急支管，每根氮气应急支管连接有一组供气组件，所述供气组件包括：依次连通的阀门、软管和氮气瓶，所述阀门与所述氮气应急支管相连接，该应急氮气处理装置成本低、占地面积少并且操作方便。

弹簧悬挂式振动漏斗 1154

 0

一种弹簧悬挂式振动漏斗，包括固定漏斗和活动漏斗，活动漏斗在固定漏斗下方，特征是：固定座为4个，固定座下方有筋板，筋板与固定座及固定漏斗用焊接连接，活动连接座也是4个，活动连接座和固定座垂直对应，活动连接座和固定连接座上均有通孔，连接丝杠穿过固定座和活动连接座的通孔，上端用螺母紧固，下端依次套有弹簧定位座和橡胶复合弹簧，底端用螺母紧固，活动漏斗2个相对的外侧壁上各安装一个振动器，固定漏斗插入活动漏斗中，固定漏斗和活动漏斗的连接处通过软连接密封。解决目前冶金行业原料区的漏斗在使用中易出现出料不畅、膨料现象，造成下料不稳定，断料的现象的问题。

便携式无线传输高炉铁水温度测量仪 1106

 0

本实用新型涉及一种便携式无线传输高炉铁水温度测量仪,属于高炉冶金仪器仪表装置。本实用新型高温陶瓷管一端与热平衡熔融帽连接,另一端与金属管连接;金属壳体内设有聚焦透镜、单片机,聚焦透镜的焦点处设有滤色片,单片机分别与光电接收转换电路、仪表放大器组成的变送电路、存储电路和发射电路连接;发射电路分别与天线和发送指示灯连接,手柄内装有可充电电源。本实用新型操作简单,能够实时存储和发射传输检测数据,pc机通过无线网关接收数据,为后续数据处理提供支持。不但能够实现对高炉铁沟铁水温度测量,同时还能够在高温冶炼炉、高温隧道炉、窑炉、高温燃烧室及高精度测温的高温环境中使用。

复合式分离除尘器 1121

 0

本实用新型提供了一种复合式分离除尘器,即在普通旋风分离器的中心上部安装一台金属网式过滤器,在其过滤器顶部装有气力反吹风和振动装置。特别适合于冶金或其他工业生产中,清除高温容器内或模具中各种粉尘和杂质。具有结构简单紧凑、造价低、易维护、除尘效果好。若配用合适的风机,即可在含尘量较大的环境中代替工业吸尘器使用,同时起到分离和除尘作用。

抑制烧结杯边缘效应环 970

 0

一种抑制烧结杯边缘效应环，属于冶金技术领域。在烧结杯实验过程中，由于大颗粒物料在边缘的偏聚和烧结杯杯壁与物料的间隙会使大量气体由烧结杯杯壁附近通过，造成边缘部分烧结矿液相量生成少、强度差、返矿量增加的后果，影响到实验结果的可重复性。本实用新型是一个厚度为20mm-30mm，宽度为环内径的6％-8％，外径与烧结杯内壁直径相同的环状装置。在烧结杯装料结束铺平后水平放入烧结杯，稍加压使其上表面与物料表面平行，使边缘物料孔隙度变小，物料与杯壁间隙变小，达到抑制边缘效应的目的。

缩短转炉砌筑周期的平炉口 700

 0

本实用新型提供了一种缩短转炉砌筑周期的平炉口，属于冶金设备技术领域。该平炉口，包括设置于转炉本体炉壳上方的平炉口本体；平炉口本体包括由4块转炉炉口护板围合而成的平面结构；转炉炉口护板与设置于转炉本体炉壳上方的转炉炉口炉壳法兰盘相连接，转炉炉口护板位于转炉炉口炉壳法兰盘的上方；转炉本体炉壳内填充有由镁碳砖和镁砂组成的耐材。本实用新型提供的缩短转炉砌筑周期的平炉口，能够减少耐材的使用量，耐材成本降低的同时转炉砌筑周期缩短。

隧道驱动式取向硅钢高温退火炉尾部密封装置 643

 0

本实用新型具体涉及一种隧道驱动式取向硅钢高温退火炉尾部密封装置，属于金属冶金技术领域，所要解决的问题是提供一种隧道驱动式取向硅钢高温退火炉尾部密封装置，采用的方案为：门框为具有腔体的中空结构，门框上开设有多条压条槽，压条槽内部填充有密封压条，门框框体内连接有密封帘，密封帘的一侧与门框的一侧固定，密封帘的活动端可相对门框左右滑移，门框上设置有滑移驱动部件，滑移驱动部件用于驱动密封帘沿门框水平方向展开或者折叠以密封或者开启门框，压条槽的密封压条用于压在展开的密封帘边缘处；本实用新型不仅使用方便，噪声小，密封效果好，而且节能、安全。

细长杆件钻孔胎具 969

 0

本实用新型是一种用于细长杆件钻孔胎具，属于冶金机械设备制造领域。以一根槽钢为底胎，底胎槽钢面的一端先钻出一个孔，底胎槽钢另一端固定一只角钢作为定位角钢，在孔和定位角钢之间按照加工工件上孔的定位中心位置，以四节一组固定若干组角钢，角钢组的纵向间距为活动挡块的安放尺寸，横向间距为待加工部件加工面的宽度尺寸，角钢组的数量与所需加工孔的数量一致，活动挡块是工件移动到下一个孔加工位置时的定位挡块，尾部限位角钢可防止工件伸出后发生位置偏移，本新型可实现无需号孔和工件的批量生产，提高劳动生产率。

可调式简易钢坯支撑定位装置 988

 0

本实用新型涉及一种支撑定位装置，特别是涉及一种可调式简易钢坯支撑定位装置,属于冶金机械领域。本实用新型包括工作台、定位支撑块，所述工作台为圆盘状结构，其上表面设有圆心角相等的数个放射状矩形矩凸台，所述矩形矩凸台沿直径方向设有等距或不等距的数个十字形槽；所述定位支撑块为L形结构，在L形结构长边一侧的下表面设有与十字形槽对应的十字形键，十字形键中的短键与十字形槽中的短槽为间隙配合。本实用新型的使用，实现了定位支撑块安装位置快速、准确、可靠的变换，从而满足不同系列钢坯的使用要求，同时由于定位支撑块自身可靠的安装精度，保证了钢坯装夹位置的准确性和持续性，同时也降低了操作者的劳动强度，提高了生产效率。

联轴器 871

 0

本实用新型公开了一种用于传动的联轴器的技术方案,解决了现有技术中联轴器结构复杂、重量大、伸缩距离短,成本高、定位装卸不方便,致使工人劳动效率低、劳动强度大等缺陷,联轴器主要由两个联接轴套、两套传动装置和一个花键轴有机结合而成,可广泛应用于冶金轧钢等系统,重量可减轻30%以上,制造成本降低25%以上,许用倾角10°左右,转矩可提高20%以上。

研究解剖烧结过程的试验装置 911

 0

一种研究解剖烧结过程的试验装置，属于黑色冶金烧结技术领域，包括烧结杯体，其特征是：圆柱型套筒内置于烧结杯体的内炉篦条上，该圆柱型套筒是两个半圆柱型套筒组合成的，两个半圆柱型套筒的对接棱上下部，分别设置两个套筒紧固夹，通过螺栓与螺母将其连接成整体的圆柱型套筒，圆柱型套筒的高度为放置于烧结杯体内炉篦条上后，与烧结杯平齐，圆柱型套筒中间设置长方型隔板，所述每个半圆柱型套筒的底部均对称的设置支耳，套筒炉篦条放置在支耳上。利用本实用新型装置可捕捉到烧结过程的各个带，可对其进行化学成分的分析、宏观观测，同时可用环氧树脂灌入套筒一侧形成半个完整的烧结饼，进行烧结各带的宏观解剖及显微镜观察分析。

小半径曲线铁轨 709

 0

本实用新型公开了一种小半径曲线铁轨,包括两条平行的工作轨,所述工作轨铺设在若干轨枕上,其中,所述工作轨的曲线部分半径在60m-100m之间,所述工作轨的曲线部分设有内、外护轨,所述工作轨与所述护轨之间的轮缘槽内间隔地设有间隔铁,提高了钢铁冶金企业内铁路线路运输的灵活性,减少了厂区的占地面积,缩短了各生产车间之间的距离,从而节省了生产运营费用。

仪器仪表维修工实操工作台 1122

 0

本实用新型公开了一种仪器仪表维修工实操工作台，包括多个万向轮、工作台底层、可拆卸活动操作台、面板固定屏、第一可拆卸面板、第二可拆卸面板、第三可拆卸面板和第四可拆卸面板；多个万向轮分别固定在工作台底层底部，面板固定屏垂直固定在所述工作台底层的上表面中部，面板固定屏的上半部可拆卸设置有各可拆卸面板，面板固定屏的中下部设置有可拆卸活动操作台，可拆卸活动操作台一端固定在面板固定屏侧面，另一端设置有两根支架支撑在工作台底层的上表面上，可拆卸活动操作台与工作台底层平行设置。本实用新型的仪器仪表维修工实操工作台，用于冶金企业职工职业技能实际操作培训练习使用，不仅结构简单且使用方便。

全耐火纤维燃气高温罩式炉外罩 768

 0

本实用新型公开了一种蓄热效果好、节能型的全耐火纤维燃气高温罩式炉外罩；为了解决上述技术问题，采用的技术方案为：外罩本体的底部设置在炉台上，外罩本体的顶部设置有通风口，外罩本体的顶部和侧壁均设置有耐火纤维层，外罩本体的侧壁上设置有多个烧嘴，外罩本体内设置有炉胆和风管，风管位于外罩本体和炉胆之间，炉胆的内设置有多层料盘，料盘用于放置待加热钢卷，外罩本体内设置有排烟装置；本实用新型可广泛应用于冶金及高温热处理领域。

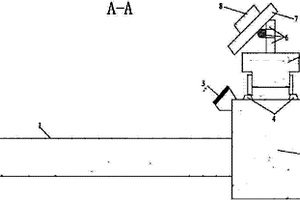

定尺剪激光小车系统 1130

 0

本实用新型涉及一种定尺剪激光小车系统，特别是涉及宽厚板的精整生产工艺中的激光小车，属于冶金领域。本实用新型在固定挡板架靠近检测钢板固定侧上方设刻度尺，固定挡板架顶部设有导轨，导轨上设有移动小车，移动小车的支撑杆上设有激光器，激光器上设有摄像头，摄像头通过视频线与操作室内的监视器链接，激光器线束垂直照射在刻度尺，所述移动小车上的控制系统通过电缆线与操作室内的控制按钮连接。本实用新型在原有定尺剪机后增加刻度尺，移动小车，激光器和摄像头，当操作人员在剪切钢板的时候，先将移动小车移动到相应剪切长度的刻度位置，激光器的线束对中刻度后再送料，操作人员通过监视画面核对钢板实物长度，确认无误后剪切，保证全部合格。

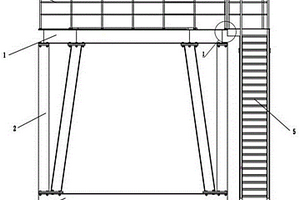

布料器维修试验台 1099

 0

本实用新型涉及冶金行业高炉冶炼生产技术领域，提供了布料器维修试验台，包括试运转平台、支架、底座、护栏、梯子，试运转平台的底部表面固定设置有支架，支架的底部表面固定设置有底座，试运转平台的上表面四个边上均固定设置有护栏，试运转平台的右侧表面内端固定设置有梯子，试运转平台的上表面中央贯穿（用于放置高炉布料器）；通过设置支架，支架通过4根立柱和8根斜住组成，装配简单的同时，保证支架对试运转平台的稳定性，通过设置有护栏，通过在试运转平台的上表面左右内外四个面上均设置有护栏，保证工人行走于试运转平台上的安全，避免出现摔落的风险。

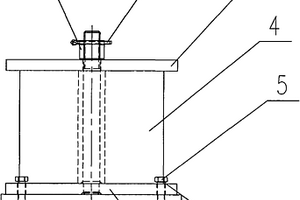

托辊台缓冲装置 966

 0

本实用新型涉及一种托辊台缓冲装置,属于冶金机械领域。本实用新型支撑上盖、底板、焊板,底板与支撑上盖之间设有橡胶缓冲器。本实用新型采用橡胶缓冲器,与支撑上盖的接触面增大,且穿过支撑上盖橡胶缓冲器螺柱上螺母,组装时予以一定预紧力,增加抗冲击能力。本实用新型具有结构简单,使用及更换方便;能迅速将冲击势能转化为弹性势能,恢复快;具有较好的硬度、强度,且具有耐油、耐弱酸、耐弱碱等特性。

高炉煤气含尘检测装置 949

 0

一种高炉煤气含尘检测装置，属于冶金技术领域，由压盖、压件、滤料、支撑片、筒体、密封圈构成，将支撑片、滤料、压件依次装入筒体内，紧固压盖，使支撑片与隔板紧密接触，压盖上的圆筒状压头与压件紧密接触，压盖与筒体端面上的密封圈紧密接触。煤气流通过煤气支管、阀门进入检测装置的进气口，依次经过支撑片、滤料、压件、出气口，从阀门流出，进入放散管放散。打开压盖，取出滤料，检测滤料上积聚的粉尘，据此判断除尘器的运行状况，具有方便、直观、准确的特点。

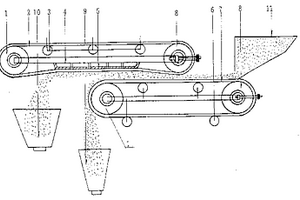

干、湿磁流槽式磁选机 829

 0

本实用新型属于冶金天然矿石的处理领域,具体说是涉及一种干、湿磁流槽式磁选机,是采用机电一体化皮带运输磁选结构,使磁性矿石和非磁性矿石合理分离,不仅提高矿石品位,而且实现了多磨矿石少磨废矿石的目的,将矿石选别指标提高到10-30%左右,可以把已跑掉的金属矿石成功的提取回来,变废为宝、提高生产率,给厂家带来可观的经济效益,结构简单、成本低、安全可靠、节能,是对有水或缺水矿山地区可选的一种理想的干、湿磁流槽工磁选机,定会受到厂家的欢迎。

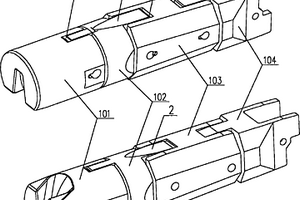

引锭杆 1081

 0

本实用新型提供一种引锭杆,其用于冶金工业中连铸工艺的圆坯生产,该引锭杆主要包括有引锭杆头(101)、过渡节组合、以及杆身,其特征在于,所述的过渡节组合由方圆过渡节(102)、第一过渡节(103)、第二过渡节(104)组成,并且每一过渡节之间以及过渡节与杆头和杆身之间为可拆卸式连接;所述方圆过渡节(102)的前端设置有与杆头连接的第一接头(1021),后端设置有与第一过渡节结合的第二接头(1022),并且所述方圆过渡节(102)与上下辊接触的上部和下部分别加工有带有一定倾角的上斜面(1)和下斜面(2)。采用了上述技术方案的引锭杆实现了杆头与杆身之间由方到圆的顺畅过渡。

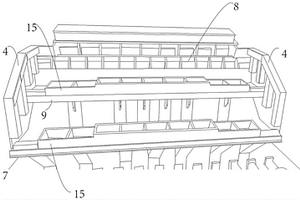

新型烧结机机尾导料槽 877

 0

本实用新型公开了一种新型烧结机机尾导料槽，属于冶金行业烧结生产设备技术领域；将原有导槽体内中下部的格栅式料格改为阶梯状的多级平台，平台呈水平状态，平台至少为一级；在每级平台上可拆卸的安装长方体的槽型料格，槽型料格上表面沿长度方向开设多个存料格，改进后的槽型料格存料后形成料堆，料磨料降低了料格的磨损程度；槽型料格损坏后可以拆卸下来进行更换，无需整体更换导料槽的导槽体，降低了导料槽的维修成本、缩短了维修时间，有助于企业连续生产。

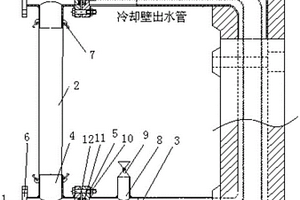

高炉冷却壁修复装置 1111

 0

本实用新型公开了一种高炉冷却壁修复装置，属于冶金设备技术领域。目的是提供一种结构简单，作业时间短，不停产在线作业的高炉冷却壁修复装置，包括两个三通装置，还包括耐压软管、金属波纹管，三通装置包括异径外丝三通、由两个固定法兰组成的固定法兰组、连接法兰，耐压软管两端分别通过快速接头连接两个异径外丝三通的支管，冷却壁进水管及冷却壁出水管分别通过固定法兰组连接两个异径外丝三通的一个主管，另一个主管与连接法兰相互连接，金属波纹管整体安装在冷却壁进水管及冷却壁出水管内部并与异径外丝三通的主管连接，冷却壁进水管及冷却壁出水管外露的部位上分别设有灌浆孔，灌浆孔上设有球阀。本新型尤其适合大中型高炉使用。

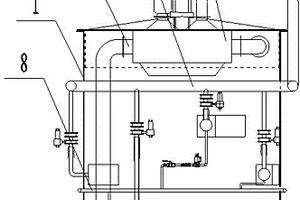

碱法分解稀土精矿涡流型电加热器 1089

 0

一种在稀土湿法冶金工艺需要加热的工频感应涡流型电加热器。特别适合于碱法分解稀土精矿,其特点是利用交变磁通在罐体内产生涡流,从而变为所需的热量,加热罐内之物料,加速稀土精矿分解。本实用新型由罐体、搅拌浆及绕组和电动机组成。其结构简单、反应时间短、分解率高,能耗低、碱耗少、收率高、无环境污染,故有明显的经济效益。

复合层强制水冷式冶炼、钢铁连铸连轧专用减速器 1067

 0

本实用新型涉及一种复合层强制水冷式冶炼、钢铁连铸连轧专用减速器,包括减速器体,减速器体由减速器箱体和安装在减速器箱体内的齿轮、轴承、滑动套和轴构成,其特征是:在减速器箱体之外再安装两层减速器箱体,使减速器具有内、中、外三层箱体,三层箱体间相互保持有8-30MM的间距,在中间箱体上设有通到减速器体外的进水口和出水口,在中间箱体和外层箱体间填充有保温隔热材料。其优点是:解决了设备环境温度高影响设备使用受命的问题,适用于高温通风冷却不好,工作环境差的金属加工机械设备、冶金机械设备、铸造机械设备等等,主要用于有温度要求的减速器。
