全部
▼
热搜：
861
0
本发明涉及材料与冶金技术，具体涉及一种航空航天级钼铝合金的制备方法。其特征在于，通过控制真空电子束熔炼参数，使反应保持在合理的速率范围，有利于钼元素在钼铝合金中的均匀分布。通过在真空电子束熔炼前重新加入铝豆，抵消电子束熔炼条件下，高温度对铝元素的损耗，使最终产品的铝元素含量达到设定值。本发明的有益效果是生产出的钼铝合金中钼元素分布均匀，杂质元素含量较少，且铝元素含量稳定，达到航空航天级钼铝合金的要求。
889
0
本发明公开了一种适用于X70MS耐蚀管线钢管埋弧焊用烧结焊剂，所述焊剂包括稀土硅镁合金，按照质量百分比，其中1≤稀土硅镁≤10。按照质量百分比，该焊剂由下述成份组成：20≤CaF2≤25、20≤MgO≤30、10≤Al2O3≤20、5≤CaO≤10、1≤MnO≤3、20≤SiO2≤25、1≤Mn-Fe≤5、1≤Si-Fe≤4、1≤稀土硅镁≤10、S≤0.01、P≤0.02。本发明在严格控制原料P、S的基础上，确保焊缝具有良好工艺性能，较高的纯净度，在冶金反应过程中，尽可能去除P、S等有害的杂质，采用较高的碱度，并严格控制C、Mn，保证Cr、Mo等易烧损合金顺利过渡。确保了焊缝具有良好的力学性能及一定的耐H2S腐蚀性。
1035
0
碟形钼基钨靶是医用X-射线管中的旋转阳 极。以前国内制造碟形钼基钨靶是采用气相沉积法， 此法制造的碟形钼基钨靶钨钼的结合不牢，易产生龟 裂，寿命极短。国外是先用粉末冶金法制取钨钼复合 圆形平板烧结坯，再终锻成碟形锻坯，此法锻打道次 多、易导致锻坯断裂。而本发明的碟形钼基钨靶的制 造方法，克服了上述二种方法的缺点，采用复合加料， 一次压制成型，经氢气或真空烧结，一次锻打和机加 工后就能得到碟形钼基钨靶。
719
0
本发明公开了一种防止GH625合金管材焊缝应力腐蚀开裂的工艺，按照以下过程实施：真空感应熔炼制备电极锭，电渣重熔制备铸锭，清理铸锭表面并与假电极进行焊接，对铸锭进行真空自耗重熔，均匀化热处理，锻造开坯，挤压制备GH625合金管材，焊接，对焊缝接头检测，去应力退火处理，最终的焊缝检查。本发明显著改善了GH625合金管材焊缝接头的冶金质量，降低了焊接接头的残余应力，避免了应力腐蚀导致的焊缝开裂，提高了焊接部件的使用寿命与可靠性。
1008
0
一种熔炼用电极的制备方法，包括以下步骤：步骤一、提供制备电极用的表面检验合格的条状原料，并按照长度区分；步骤二、依据长度较长的原料摆放在外围，长度较短的原料摆放在内部的原则，将区分好的原料摆放在相应规格的成形模具中，使所述原料成形为柱状原料；步骤三、采用紧固装置对柱状原料紧固后，再使用金属带对柱状原料进行捆扎，使其成型为熔炼用电极。本发明以金属在加工过程中产生的板、管、棒等条状残料为原料，通过简单步骤成形为柱状，并采用金属带捆扎方式使其成型为熔炼用电极，替代常规焊接法制备电极，可有效避免常规焊接法制备电极过程带入的氧化物、氮化物夹杂冶金缺陷，可满足熔炼高质量材料的需求。
671
0
本发明公开了一种厚度为21.5μm的TiN膜制备方法，利用真空电弧离子镀技术制备了厚度为21.5μm的TiN膜层，通过对电弧离子镀技术中工艺参数的选择性调整、工艺方法的合理设计，在粉末冶金材料GT35上通过克服材料变形、膜层内应力集中、膜层在锐边夹角容易崩落、长时间沉积厚膜等的种种难题，解决了TiN硬质膜厚度在8μm以上无法制备的现状，得到了膜层厚度、硬度、结合力等性能均优良的TiN厚膜。本发明能为航天技术领域中半球动压马达零件-球碗需要镀TiN厚膜的设计要求提供生产技术支持。对航天技术的发展有非常好的实用价值和市场应用前景。
813
0

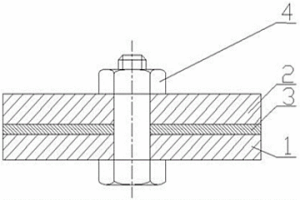

本发明提供一种钛电极取电连接方法，在钛电极上通电部位点焊或熔焊具有优良导电性能的金属导电条或片，再将该金属导电条或片之正面与电解导电横梁面-面贴合以实现低电阻取电。本发明采用优良导体金属面与导电梁面面接触取电，而优良导体金属又与钛电极之间是爆炸焊接（冶金结合），紧密连接后，大大减少钛电极板与铜导电梁之间的电流损失，减小连接处电阻和发热，节能降耗，提高电解槽综合电解效率。
872
0
MoS2基自润滑耐磨抗腐蚀合金及其制备方法，按照质量百分比由以下组分组成C：0.3-0.4%、N：0.03-0.08%、Cu：2-5%、Ni：8-16%、MoS2：2-25%，余量为铝基族，上述组分的质量百分比之和为100%。本发明MoS2基自润滑耐磨抗腐蚀合金，具有低摩擦、耐磨损的良好自润滑特性，又具有较高机械强度和抗腐蚀性，适合制作冶金、能源、核电等工业生产领域的无润滑、干摩擦、氦气氛环境中、高温状态下工作的轴承保持架、轴套、滑板、密封件和控制阀等干摩擦部件，具有特别的应用需求；其制备方法能够方便、快捷地制备合金，具有合金组分烧损小、成分容易控制的特点。
971
0

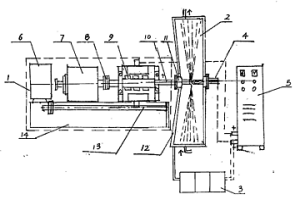

本发明属于粉末冶金技术领域中的等离子旋转电极制粉机组及工艺,机组包括旋转进给机构;真空炉;真空机组;等离子枪装置;电源。旋转进给机构位于真空炉一侧外,等离子枪装置位于真空炉另外一侧内;真空机组与真空炉内通过抽风管道连通,真空炉炉体双层夹层结构,夹层内通有冷却循环水;在真空炉底部装有收料机构,该收料机构为两个串联的截止阀。工艺是把金属制成电极棒;对电极棒施加低压大电流,使其在高度真空的熔化室内用等离子枪阴极电弧产生的高温熔化并利用电极棒自身高速旋转产生的强大离心力将熔化的金属瞬间抛出得到细小的金属粉末。优点是制取金属完美球形粉末的成品率可达到97%,而且不受任何微量元素的污染。
1022
0
本发明公开了一种耐腐蚀压力容器用烧结焊剂及其制备方法，烧结焊剂的渣系由MgO、α‑Al2O3、CaO组成，MgO、CaO通过MgCO3+Ca(OH)2加热分解得到，原料按照质量份数包括以下组分：MgCO3 10～18份，α‑Al2O3 30～40份，Ca(OH)2 10～20份，CaF2 20～27份，SiO2 2～5份，MgCl2 10～13份，K2O 3～6份，TiO2 5～8份，ZrO2 10～15份，MnO 3～7份，Cr2O3 1～5份，冶金反应催化剂1～4份，合金剂5～10份。本发明焊剂在大线能量热输入情况下，能够提供良好造渣，有效保护焊丝熔化，保护焊缝脱氧，保证焊缝良好工艺性能。
813
0
提供一种提高GH4145合金板材表面性能的处理工艺，本发明针对石化、核电等领域用的高品质变形高温合金GH4145带材存在的表面硬度低、批次性能波动大、残余应力高、疲劳寿命短等问题，结合板材制备、激光冲击强化等技术，设计出包括GH4145合金纯净熔炼、机加工、热轧、冷轧、激光冲击强化等工序，有助于提高GH4145合金板材的冶金质量水平与性能稳定性，制备的GH4145合金板材表面光洁度高、抗疲劳性能好，制造成本较低，满足制备的零部件高可靠、长寿命的需求。
964
0

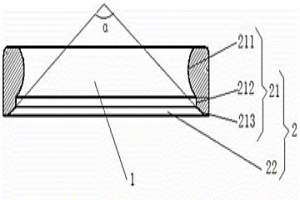

本实用新型涉及柴油机技术领域，公开了一种柴油机进排气门座圈，包括座圈安装孔和进排气门座圈，所述进排气门座圈安装在座圈安装孔中，所述进排气门座圈包括通气孔和进排气门密封环带，所述进排气门密封环带设于所述通气孔中，且所述进气门密封环带角度α为110°~130°，所述排气门密封带角度β为80°~100°，所述进排气门座圈均采用ST25粉末冶金材料制作而成。本实用新型进排气门座圈通过重新设计构造并采用ST25粉末冶金材料，硬度为49~57HRC，且进排气门座圈角度和形状尺寸均适应柴油机功率强化后的环境，运行稳定可靠。
697
0

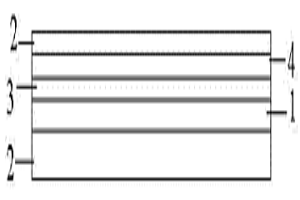

本实用新型公开的一种多层大面幅钛及多种金属爆炸复合板,由爆炸复合的基板与复板组成,其中,基板为厚度10mm-120mm的碳钢板,复板为4层板,复板包括在碳钢板下表面设置的钛板以及在碳钢板上表面依次设置的铝板、铅板、钛板,钛板、铝板、铅板的厚度为2mm-14mm,各层板之间的复合面的截面呈齿状冶金结合。本实用新型的爆炸复合板,板幅大、层数多、性能好、结合强度高、重量轻、耐磨损,不需要焊接,安装简便。不仅能满足人们对其具备耐高温、高压、抗腐蚀等一系列性能要求,而且节约国家稀有金属,有利于可持续发展。基板与复板之间复合面的截面呈齿状冶金结合,结合强度高。
968
0

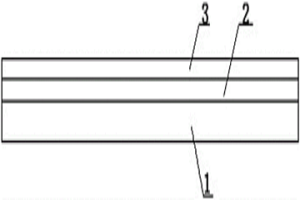

本实用新型公开了一种多层超大面幅铜、铝及不锈钢爆炸复合板，钛铝不锈钢多层超大面积爆炸复合板，由爆炸复合的基板与复板组成，其特征在于，所述基板为厚度为10mm～40mm的不锈钢板，所述复板的厚度为2mm～5mm，且其复板由顺次设置在所述不锈钢板上表面的铝板与钛板组成，所述铝板的厚度为2mm～4mm，各层板之间的复合面的截面呈波浪状冶金结合。本实用新型将不锈钢板与铝板爆炸复合后再作为复板与钛板爆炸复合，其结果是各层板复合截面呈波浪状冶金结合，板幅大、结合强度高、不需要传统焊接，经过复合后的大面幅钛/铝/不锈钢复合板耐蚀性、导电性和耐压性等一系列性能满足了化工设备大面幅材料需求。
994
0
一种制备含钌耐蚀钛合金的方法，涉及钌元素在钛锭冶炼中的添加方法， 用于核电、冶金、石油化工等领域用钛及钛合金的制备过程。采用海绵钛、中 间合金原料压制电极，真空电弧熔炼的方法制备，其特征在于合金成份钌的加 入是在压制电极时以钌粉的形式加入。本发明不改变原钛及钛合金生产工艺， 仅需在电极压制工序添加一定量的钌粉即可生产含钌钛合金的新冶炼工艺，生 产的钛锭钌元素分布均匀，无夹杂等冶金缺陷。本发明具有操作简便、成本低 廉和成分控制准确、稳定等显著优点，解决了钌元素在钛锭冶炼中的添加问题， 生产的含钌钛合金材不影响其常规性能的前提下，提高了钛材料的耐蚀性，可 以满足工业领域钛材的使用需要。
686
0
本发明公开了一种钛渣的冶炼方法，具体按照以下步骤实施：步骤1：按质量百分比分别称取钛精矿70～80％、冶金焦粉8％～20％和钠基膨润土3％～10％，以上组分质量百分比之和为100％，并将称取的钛精矿和冶金焦粉进行混合，得到混合原料；步骤2：将步骤1的混合原料用圆盘造球机制造成球团；步骤3：用布料器对步骤2的球团进行布料；步骤4：将步骤3布料后的球团用烧结机烧结，得到熟料烧块；步骤5：破碎熟料烧块，并对破碎的熟料烧块筛分，得到粒度均匀的熟料；步骤6：将熟料加入中型炉中冶炼，并向炉的鼓风空气中加入富氧率为3.5％～4％的氧气，最终得到钛渣。
920
0
本发明涉及一种核级锆铌合金铸锭的制备方法领域,采用的技术方案是:首先将纯铌条与海绵锆通过压制电极块、一次熔炼、二次熔炼、三次熔炼等步骤制成锆铌中间合金屑,然后用锆铌中间合金屑后与海绵锆经过混料、布料、电极制备及真空自耗电弧熔炼制得锆铌合金铸锭,最后锆铌合金铸锭经检测后无成分偏析、铌夹杂等缺陷后完成核级锆铌合金铸锭的制备,经上述工艺步骤制得的核级锆铌合金铸锭的成份均匀,无铌夹杂等冶金缺陷,原料成材率高,在一定意义上节约了生产成本及避免浪费。
1057
0
一种锆及锆合金扁锭的生产方法,涉及一种大规格工业纯锆及锆合金优质扁锭的生产方法。其特征在于其生产过程的步骤包括:(1)原料准备(2)配料及混料(3)除气(4)熔炼过程。使用扁形坩埚,采用电子束冷床熔炼得到锆或锆合金扁锭。本发明的方法,生产的锆扁锭表面质量佳、化学成分均匀、稳定,杂质元素含量低,无偏析和ZrO2、WC等高低密度夹杂,冶金质量优良。与常规锆板生产工艺相比,本发明生产的锆扁锭更易于加热均匀,并具有生产流程短,不需锻造,直接轧制,减少锻造加热过程气体元素的污染,生产的板型好、成材率高、生产效率高和成本低等突出优点,适用于生产低杂质元素含量的大规格锆板材,更适用于采用连续轧制生产锆带材。???
967
0
本实用新型公开了一种多层超大面幅铜、铝及不绣钢爆炸复合板，由爆炸复合的基板与复板组成，所述基板为厚度为10mm‑40mm的不锈钢板，所述复板的总厚度为3mm‑6mm，且其复板由顺次设置在所述不锈钢板上表面的铝板与铜板组成，所述铝板的厚度为1.5mm‑3mm，各层板之间的复合面的截面呈波浪状冶金结合。本实用新型将不锈钢板与铝板爆炸复合后再作为复板与铜板爆炸复合，其结果是各层板复合截面呈波浪状冶金结合，板幅大、结合强度高、不需要传统焊接，安装简单。经过复合后的大面幅铜/铝/不锈钢复合板耐蚀性、导电性和耐压性等一系列性能满足了化工设备大面幅材料需求，也节约了有色金属，有利于国家可持续发展。
752
0
一种镍钼钛中间合金，按照重量百分比计所述合金成份组成为：Ni68-72，Mo28-32，Ti0.4-0.6。制备方法：步骤1：按照所述合金成份组成计算并称取所需重量的原料；步骤2：将称好的原料放置在中频感应炉的坩埚内，且镍原料和钼原料交叉放置，钛原料放置在上述两种原料的缝隙处；步骤3：低真空度中频感应熔化后，在1300~1350℃温度下浇铸成圆柱形铸锭；步骤4：将圆柱形铸锭车削成屑状。本发明通过添加钛元素有助于消除中间合金中钼元素高密度夹杂的缺陷，制备的镍钼钛中间合金化学成份稳定、均匀，主成份偏差不大于0.5%，有利于生产出钼和镍元素分布均匀，无偏析、夹杂冶金缺陷的优质钛合金铸锭。
本发明公开了一种基于钒/铜固溶过渡连接的含钛金属层/管线钢层复合板焊接工艺，所述含钛金属层/管线钢层复合板是由工业纯钛及钛合金板材与管线钢板材通过爆炸焊工艺将两种原料板材连接在一起然后经过控扎控冷技术轧制而成。所述含钛金属层/管线钢层复合板材的一面为工业纯钛及钛合金层，另一面为管线钢层。本发明，焊接工艺过程实施简单，可实现含钛金属层/管线钢层复合板冶金对焊连接的工程化生产，使冶金连接焊缝具有较好的外观形貌和优良的力学性能指标，在保证含钛金属层/管线钢层复合板耐腐蚀性能的同时，实现含钛金属层/管线钢层复合板的可靠连接。
1035
0
一种钛镍钼合金铸锭的制备方法,特征在于添加了一种镍钼中间合金(钼元素质量百分含量20～35%),钛钼镍合金铸锭的生产步骤为:采用海绵钛、镍钼中间合金或Ti-Mo中间合金配料,原料混匀后首先将其压制成电极块,再使用等离子弧等焊接方式将电极块焊接成自耗电极,经两次真空自耗电弧熔炼得到钛钼镍合金铸锭。本发明生产的钛钼镍铸锭,化学成分均匀、稳定,其化学成分偏差小于0.15%,无偏析和高密度夹杂冶金缺陷。本发明适用于生产冶金质量要求高的钛钼镍合金铸锭。
1066
0
一种细晶难熔金属的制备方法,采用现有粉末冶金或等离子喷涂法制得难熔金属材料,然后将该难熔金属块体材料用一定功率和速率的激光束进行扫描,使材料快速融化并快速凝固,之后,将激光扫描后的难熔金属材料置于真空或氢气气氛中,在温度为1150～1500℃的条件下,保温30MIN～60MIN,进行退火处理,制得晶粒细化的难熔金属材料。本发明方法能获得超细化晶粒的难熔金属材料,消除材料中的残余孔隙,提高材料密度,尤其是提高合金化元素分布的均匀性,从而提高材料各项性能。
805
0
本发明涉及一种工业纯锆铸锭的制备方法，用于核电、冶金、石油化工等领域。 该方法的步骤为：称取所需重量的工业级海绵锆，压制成电极块，压制的电极块再焊 接成电极，然后采用至少一次电子束熔炼真空自耗电弧炉与电子束熔炼相结合的步骤， 得到纯净的工业纯锆铸锭。本发明生产的锆铸锭，化学成分均匀、稳定，Fe、Cr、O、 H等杂质元素含量低，优于真空自耗电弧熔炼的铸锭，无ZrO2和WC等高低密度夹杂； 本发明适用于生产纯净的、冶金质量要求高的纯锆铸锭。
818
0
本发明涉及铜精矿湿法冶金及硫酸铜生产中硫酸铜溶液的净化除铁及设备。本发明采用空气催化剂氧化法将硫酸铜溶液中的二价铁氧化成三价铁,然后调节pH3.0左右使铁沉淀,从而达到硫酸铜溶液净化除铁的要求。
971
0
本发明公开了一种新型TC4钛合金管材制备工艺，具有以下步骤：步骤a、粉末冶金制管坯；步骤b、径向锻造。在所述步骤a中，以钛粉为原料，并附以混料，通过粉末冶金烧结方法制得TC4钛合金管坯。本发明通过粉末冶金制管坯、及径向锻造制得TC4钛合金管材，在保证管材性能的前提下，去除了原常规制备工艺的熔炼、棒材锻造生产流程，克服了传统的管材热轧轧制道次多，成品管材的加工周期长，加工成本高的缺点，可快捷高效的进行大规格管材的生产，缩短生产周期，降低成本，并且同时也减少熔炼和棒材锻造工序带来的不可避免的环境污染成本。
852
0
一种提高锆及锆合金抗拉强度的方法,涉及一种锆及锆合金的制备方法,用于核电、冶金、石油化工等领域用锆及锆合金的制备过程。其特征在于锆及锆合金冶炼中添加二氧化锆,控制锆及锆合金中氧元素的重量含量为0.08%～0.3%。本发明的方法,从控制锆及锆合金材的氧含量入手,锆及锆合金锭熔炼过程中添加二氧化锆,通过控制其加入量以控制锆及锆合金氧含量,生产的锆锭氧元素分布均匀,无夹杂等冶金缺陷。本发明具有操作简便、控制准确、稳定等显著优点,解决了氧元素在锆锭冶炼中的添加问题,生产的锆及锆合金材不影响锆材料耐蚀性等性能的前提下,有效提高了其抗拉强度等常规性能,可以满足工业领域锆材的使用需要。
752
0

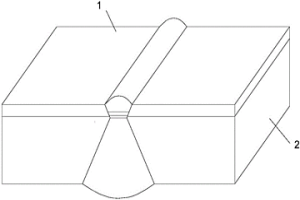

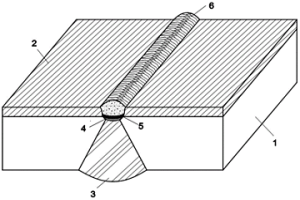

本发明公开了一种纯钛或钛合金/碳钢层状复合板材焊接方法，该纯钛或钛合金/碳钢层状复合板材是由工业纯钛或钛合金板材与碳钢板材通过爆炸+热轧工艺连接在一起且为冶金连接；通过对复合板进行焊接坡口精细设计和加工，结合MAG和TIG熔焊技术，采用喷涂过渡技术进行纯钛或钛合金/碳钢层状复合板材板板对焊连接；喷涂层成形优良、涂层致密且与下层材料结合力大，起到了很好的冶金过渡连接作用，避免了焊缝中脆硬相的产生；本发明实现了纯钛或钛合金/碳钢层状复合板材冶金对焊连接的工程化生产，使冶金连接焊缝具有较好的外观形貌和优良的力学性能，同时保证了焊缝的耐腐蚀性能，实现了焊缝的可靠冶金连接。
1083
0
提供一种钛及钛合金粉末冶金异型件制备方法，包括下述步骤：选取原材料-氢化-球磨-制作橡胶软模具-将粉末装入橡胶软模具-冷等静压压铸成型-真空烧结。采用本发明可解决异型件制品内部气孔和密度偏低的问题，提高了异型件制品的物理性能和化学性能。
中冶有色为您提供最新的陕西宝鸡有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
