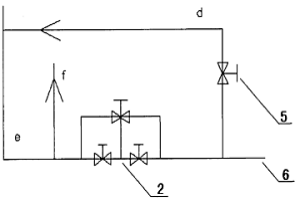

冶金炉停电应急循环冷却水补给装置 870

 0

本实用新型提供一种冶金炉停电应急循环冷却水补给装置,直接将自来水管线接入循环水系统,自来水补水管与循环水主管线去炉体冷却水管连接,泵房与循环水主管线去炉体冷却水管连接,两者之间安装有主管线阀门组,泵房与自来水补水管连接,两者之间安装有自来水补水阀,在突发停水时,操作快捷简便,切换速度快,能达到快速应急的目的,且提高安全性,降低投资费用。

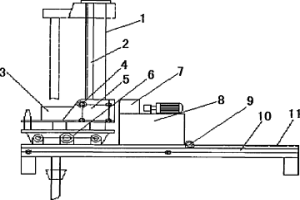

冶金炉加料口清焦机装置 721

 0

本实用新型提供冶金炉加料口清焦机装置,立柱与底部平台垂直固定于垂直升降机构,垂直齿条依附在立柱上,垂直齿条由垂直升降机构控制,液压升降驱动系统由液压台站提供动力,钻具装于垂直升降机构的顶端,液压升降驱动系统固定于底部平台上;横向移动齿轮器条固定于横向平台底座,液压台站、纵向调节装置固定于横向移动齿轮器条上,横向液压驱动系统由液压台站提供动力;横向调节装置固定于平台纵向移动机构上;它不仅可以左右、上下、前后移动,而且还具备较强的压力,压力高达100-150公斤,操作灵活,简单方便,降低了劳动强度,减少了劳动力。

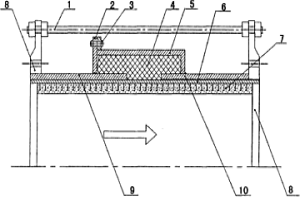

冶金炉烟气管道非金属膨胀节 1000

 0

本实用新型提供冶金炉烟气管道非金属膨胀节,壳体分为上下两部分,在膨胀部分分开,壳体与压板由固定螺栓紧密固定,壳体与压板间的空间填充有硅酸纤维毡;导流板为一个整体,内部焊接有若干金属钩钉,并附有耐腐材料;上接管与烟气入口处的导流板焊接为一体,下接管与导流板搭接;壳体连接的膨胀部分上下接管有一定间隙;上接管和下接管分别连接法兰,两法兰由拉杆固定;其优点主要有制作简单,成本较低,减少加工难度,不影响膨胀节的膨胀功能而且具有强耐腐蚀,防腐层坚固不易脱落,适应各种场合安装,使用寿命长。

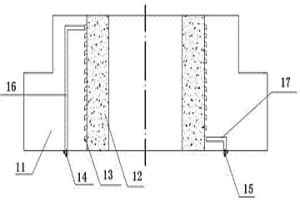

新型粉末冶金模具加热结构 1096

 0

本实用新型涉及一种新型粉末冶金模具加热结构，包括阴模外套（11）和阴模模芯（12），所述阴模外套（11）套在所述阴模模芯（12）上形成一整体结构，其特征在于：在阴模外套（11）的内部直径表面处设计一螺旋油槽（13），所述螺旋油槽（13）与外接的可控温热油形成一热油回路。本实用新型中的热油在螺旋油槽中循环，直接作用于阴模模芯，加热效率高，并且整个系统的附件减少到了极限，因此可以理想的控制需要的模具温度。

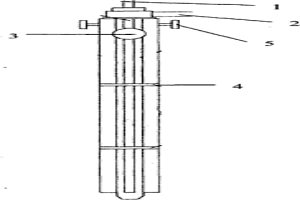

冶金炉新型燃烧器 737

 0

本实用新型提供一种冶金炉新型燃烧器,由油管、内风管、外风管、风管支撑筋、固定螺母组成,油管、内风管、外风管通过风管支撑筋来实现连接与固定,通过内风管上的压盘以及内风管和外风管之间的垫圈来实现密封,油管为燃料油通道,内风管与外风管为压缩空气通道;具有结构小巧耐用、火焰控制范围广、易拆装、成本低等优点。

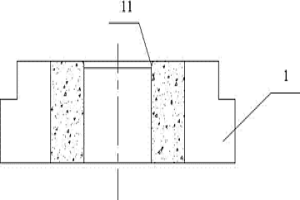

具有脱模角的粉末冶金成形模具 841

 0

本实用新型涉及一种具有脱模角的粉末冶金成形模具，包括模具本体（1），其特征在于：在所述模具本体（1）的中模口处设有脱模角（11）。本实用新型由于在模具本体的中模口处设有脱模角，该脱模角可以降低压坯从模具脱出过程中因弹性释放而产生的巨大剪切力，此剪切力是导致压坯产生横向裂纹的主要原因，因而保护了生坯不发生裂纹。

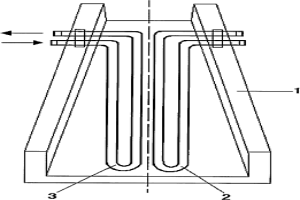

冶金炉熔渣溜槽 728

 0

本实用新型提供一种冶金炉熔渣溜槽,由溜槽体及铜管组成,溜槽体内有1组以上的U型铜管,为溜槽浇铸时预制到槽体内成型,每组铜管都设有冷媒进出口,为独立的冷却系统,铜管冷媒为循环水或者压缩空气或者其它介质,铜管进出口端预制内丝或法兰,延长了溜槽的使用寿命;提高了工业规模化生产的连续性,降低了冶炼生产单位能耗;降低了劳动强度,节约资金。

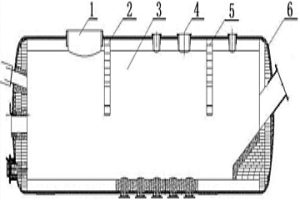

铜冶金炉防喷溅隔墙 1040

 0

本实用新型提供一种铜冶金炉防喷溅隔墙，挡墙铺设于底吹炼铜炉壳内，挡墙铺设于圆筒型炉体上部，反应区上侧，分两部分，一部分位于烟道口内侧，另一部分靠近加料口外侧；所述的挡墙结构为圆拱型，由耐火砖采用错缝砌筑结构铺设；优点是：避免了加料口喷溅结焦的问题，省去了人工清焦过程，改善了操作环境；大量减轻了烟道口结焦，避免了熔体喷溅造成的炉口结焦严重问题；避免了部分炉料直接随烟气进入烟道的问题，降低了烟尘率。

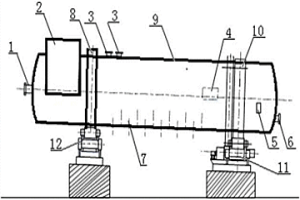

浸没式氧枪连续吹炼倾斜冶金炉 987

 0

一种浸没式氧枪连续吹炼（精炼）倾斜冶金炉，可单一进行吹炼，产出粗铜，可吹炼、精炼连续进行，产出阳极铜；熔剂口设在炉体顶端，热料口设在炉体远离安装平面一侧的端墙上，冷料口设在炉体靠近安装平面一侧上方，放渣口设在炉体靠近安装平面一侧下方，放铜口设在炉体靠近安装平面一侧的端墙上，炉体顶部设有烟道口，底部设有若干氧枪插孔，氧枪设有1‑25支，氧枪间距为0.5‑1.5米；优点为：即可产出粗铜又可产出阳极铜，并且冶炼效果好，处理能力大，氧气利用率高，环保好，劳动条件好，自动化程度高，操作安全，炉体使用寿命长。

汽车制动片粉末冶金钢背 1012

 0

本发明涉及汽车零部件的制造，尤其是一种汽车制动片粉末冶金钢背。提供一种在现有硫化工序中增加抽真空，能够很好的解决裂纹、起泡的钢背。其技术方案是：该盘式刹车片钢背，包含以下重量百分比的成分：铁粉91～96％、铜粉0～2％、锰铜合金1～3％、锌0～2％。A.将所有原料混合均匀；B.将混合好的原料粉末压制成型，压制密度为7.0～7.2吨/立方米；C.将压制后的钢背进行烧结，烧结温度为1000～1300度，保温1.5～2.5小时。采用上述成分和工艺所得的钢背本身具有了降低和吸收噪音的能力，并能实现零废料、零废品，没有二次加工成本，节省使用成本。

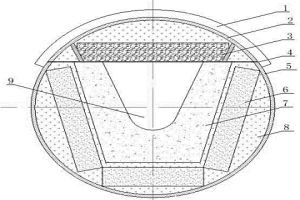

铜冶金铜锍溜管 733

 0

一种铜冶金铜锍溜管,所述的铜锍溜管为圆柱形，铜锍溜管从外向内依次为钢制外壳、捣打料、石棉、内衬、铜锍通道；所述的钢制外壳分上下两部分，上部分包括钢制上壳及钢制上盖，其中钢制上壳与钢制下壳卡扣配合，并形成整圆，钢制上盖比钢制上壳略长；上部分钢制上壳内部焊接固定有加强筋，溜管上盖卡在加强筋上；钢制外壳下部分为钢制底壳，钢制底壳内布有U形石棉板，石棉板内布有内衬层，石棉板与钢制底壳之间填充捣打料，石棉板与内衬层之间填充捣打料；内衬层的上开口宽度小于溜管上盖的下宽度;优点是：解决了污染问题且保温效果明显;延长了更换周期；密闭效果好。

氧气底吹炉有色冶金炉氧枪芯快速拆装器 1030

 0

本实用新型提供一种氧气底吹炉有色冶金炉氧枪芯快速拆装器,包括管壁、把手、基座、细圆钢、螺纹,管壁的一端与基座固定连接,基座与把手之间通过细圆钢连接,在管壁的内侧设有螺纹;其优点是结构简单,操作安全快捷,极大的节省了工作时间,提高了工作效率。

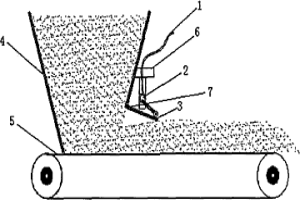

冶金炉进料系统振打感应器 898

 0

本实用新型提供一种冶金炉进料系统振打感应器,由定量给料机和料斗组成,定量给料机的上方设有料斗,开关支撑角钢焊接在料斗上,行程开关安装在开关支撑角钢上,缺口铁板通过料斗一侧的挂钩悬挂在料斗上,行程开关的一端连接有开关电缆,缺口铁板的一端连接有缺口铁板活动轴;其优点是设备反应快,振打迅速,保证了矿料的均匀连续,无需人员看护,方便可靠,设备使用寿命长。

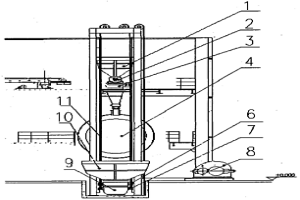

冶金冷料提升机输送装置 885

 0

本实用新型提供一种冶金冷料提升机输送装置,所述的缓冲仓底部装有振动给料器,振动给料器的下方是输送皮带,装料斗安装于储料仓的下方,将装料斗为绳式牵引,装料斗两侧固定有油丝绳,油丝绳固定于活动内套中,油丝绳与活动内套接触的部位装有保护胶管,且钢丝绳固定方式采用活动内套的方式;优点是:实现了连续运行不断绳并能够准确定位的效果,提高了劳动生产率;不存在机械磨损断绳、脱轨、断链、断轴等故障;操作简便,还可异地操作,方便快捷;不宜出现故障,维修费用降低。

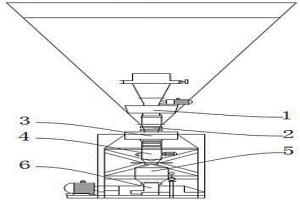

冶金炉煤粉螺旋输送机 905

 0

本实用新型公开了一种冶金炉煤粉螺旋输送机，包括：双格伦下料器、连接软管、转子秤、锁风下料阀、泵顶仓和螺旋泵，其中，双格伦下料器通过连接软管与转子秤连接，转子秤通过锁风下料阀与泵顶仓顶部的进料口连接，泵顶仓的底部出料口连接有螺旋泵，其中螺旋泵所具有的电机为变频电机。送料时，煤粉首先进入泵顶仓，通过连接软管和转子秤进入锁风下料阀，再通过螺旋泵在底部气体动压下将煤粉吹浮送至炉内，螺旋泵通过变频电机调节输送量，在转子秤的作用下实现整过程计量。不仅可以解决输送不稳定、计量不准确、风管堵塞等问题，而且保证了工作效率，过程安全可靠，不会导致一氧化碳含量产出过高而发生爆炸事故。

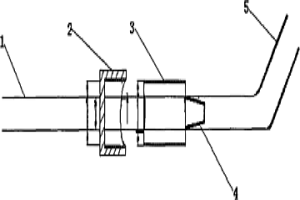

冶金防回火烧氧快速接头 736

 0

本实用新型提供一种冶金防回火烧氧快速接头,由烧氧管、橡胶管、输氧胶皮管组成,外螺纹内套管与内螺纹外套管是通过螺纹连接的,橡胶管包裹在输氧胶皮管外面,并嵌在外螺纹内套管内部,当外螺纹内套管与内螺纹外套管通过螺纹不断的拧紧时,橡胶管会受到挤压,从而使插在橡胶管里面的烧氧管与橡胶管紧密连接;其优点是连接方便快捷,省时省力,减少辅助人员,有效减少能源消耗,增加经济效益,提高工作效率。

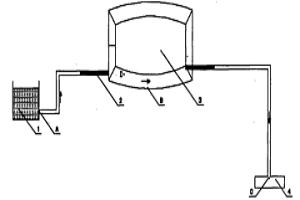

冶金转炉炉口铜水套装置 736

 0

本实用新型提供一种冶金转炉炉口铜水套装置,由高位水箱、金属软管、储水箱、低位槽组成,高位水箱、低位槽与储水箱之间由金属软管连接,高位水箱和低位槽位置比储水箱低,高位水箱位置比低位槽高,高位水箱的出水口在高位水箱的下部,低位槽的进水口在低位槽的顶部,具有减少了炉口的维护次数,降低了维修费用,提高了转炉寿命和生产效率;制作简单,成本较低,经济实用等优点。

粉末冶金表面致密齿轮生产方法 973

 0

本发明涉及一种粉末冶金表面致密齿轮生产方法，包括以下步骤：混料、粉末压制、烧结、喷丸、整形、热处理及质量检验。本发明方法加工的齿轮，实现了齿轮表面无孔隙，表面致密程度易于控制，减少调整次数，尺寸精度高，轮齿抗疲劳抗磨损能力提高，大大降低废品率，在降低了生产成本的同时，提高了齿轮的性能和质量。

冶金炉皮带输送机分料器 741

 0

本实用新型提供一种冶金炉皮带输送机分料器,由导料皮带、底吹炉料仓组成,在导料皮带的下方设有分料斗,分料斗中设有分料调板和调仓链,分料斗的底部设有导料溜管,导料溜管的一端与底吹炉料仓相通;其优点是结构简单,操作易行,成本低廉,保证底吹炉的连续下料,提高生产效益。

氧气底吹炉有色冶金超音速氧枪 711

 0

本实用新型为一种氧气底吹炉有色冶金超音速氧枪,它包括内芯管、外套管、连接阀座、内外管支撑筋、压盘和密封垫圈,内芯管与外套管通过螺纹和支撑筋现连接与固定,通过内芯管上的压盘及内外管之间的垫圈实现密封,内芯管与外套管也可通过法兰形式实现连接,内芯管为氧气通道,内芯管与外套管之间设有空气通道,有提高生产能力,减排降耗,降低生产成本,减少能源消耗,结构简单,耐高温、高压、抗氧化、耐腐蚀等优点。

氧气底吹炉有色冶金加料口清焦钎 851

 0

本实用新型提供一种氧气底吹炉有色冶金加料口清焦钎,包括钎杆、螺帽、绳子、铁块、钎头,在钎杆的一端设有钎头,钎头的上方钎杆上焊接有铁块,钎杆的一侧焊接有螺帽,钎头的起落通过螺帽上的绳子控制;其优点是清理结焦快速,提高生产效率,减少烫伤等事故的发生。

转炉有色冶金炉口防护装置 860

 0

本实用新型提供一种转炉有色冶金炉口防护装置,包括炉口和钢板,炉口处设有钢板,在钢板的一侧设有耐火砖;其优点是使用周期时间长,从而提高生产率,降低生产成本。

冶金炉炉口环保密封装置 793

 0

本实用新型提供一种冶金炉炉口环保密封装置,由螺杆、螺栓、弹簧、侧板、大弧形板、小弧形板组成,侧板与上升烟道水冷壁紧贴,由侧板边连接的螺杆与上部支架连接,为了防止转炉期间大弧形板被卡住,大弧形板两侧分别延伸两块小弧形板,当炉体转动过程中发生与环保密封件的碰撞或摩擦时,弹簧会将护板自动提升,当顺利转出后,弹簧将自动恢复原状;其优点是密封效果好,耐高温,耐腐蚀,经济环保,极大的延长了炉门的使用寿命,提高了经济效益。

冶金炉节能轻体烟道 779

 0

本实用新型提供冶金炉节能轻体烟道,由连接法兰、内、外套管组成,内、外套管为同心的螺旋管结构,之间有空腔,两端固定连接法兰;内套管在法兰连接处设计有膨胀节;内套管为烟道,空腔为燃烧空气通道;烟气出口的外套管底部设有燃烧空气入口,烟气入口处的外套管顶部设有燃烧空气出口;内、外套管的上部设有若干防爆孔,下部设有多个清灰口,内外套管均选用耐温材料制成;具有节约成本,提高工作效率,节约空间等优点。

湿法冶金中液体物料蒸发浓缩的方法及装置 1038

 0

本发明提供一种湿法冶金中液体物料蒸发浓缩的方法及装置，其中所述蒸发器蒸汽出口安装有阀门，通过管道连接冷凝器的壳程上侧进口；冷凝器底部为冷凝水储罐，冷凝器壳程下侧排水口连接排水管道，排水管道出口在冷凝水储罐液面以下，实现液体密封；排水管道上连接有三通与真空泵连接；冷凝器的管程上侧进口与冷却水进水管道连接，管程下侧出口与冷却水出水管道连接，冷却水出水管道连接冷却水塔，冷却水塔出水口与循环泵连接；优点为：只需一个小真空泵为系统提供初始真空，不需真空泵一直运行，节省电量；设备可靠性显著提升，维修费用降低。

冶金炉液压自动捅打机 685

 0

本实用新型属于有色冶金领域，涉及有色金属熔炼炉冶炼过程中加料口粘接及堵料时的捅打设备,具体为一种冶金炉液压自动捅打机；包括上部横梁，固定在两个固定位之间，上平面上设置有自带滚动轮的中间小车和水平移动小车，中间小车一端连接有固定在一侧的固定体的第一移动油缸，中间小车另一端连接有第二移动油缸，第二移动油缸另一端与水平移动小车相连接；水平移动小车的下端连接有导向立柱，导向立柱上端设置上限位凸起，下端设置有下限位及减震装置，侧面设置有齿条，齿条通过行走轮与垂直滑车相连接，垂直滑车下端与清渣杆一端相连接，清渣杆另一端与打击头相连接；本实用新型解决了传统工艺中熔炼炉下料口劳动强度大、用人多的缺点，具有高度自动化、自动化，且操作比较简单、方便、易学的优点。

密封表面的粉末冶金热锻连杆的生产方法 694

 0

本发明涉及一种密封表面的粉末冶金热锻连杆的生产方法，包括以下步骤：步骤1、混料，即将以下组分进行混合均匀：水雾化的铜粉，颗粒大小在10-25μm之间，加入量占总重量的2.3％-2.7％；石墨，占总重量的0.4％-0.7％；硫化锰，加入量占总重量的0.0％-0.5％；同时在混料后期，加入占总重量的0.5％-0.9％的润滑剂；其余成分是水雾化铁粉；步骤2、粉末压制；步骤3、称重；步骤4、预烧结；步骤5、喷丸密封；步骤6、烧结；步骤7、锻造；步骤8、去闪边；步骤9、抛丸强化；步骤10、磨双面。本发明所生产出的连杆有足够高的硬度和强度，根除了粉锻连杆经常出现的氧化物穿入、氧化物网络及完全脱碳层，不需要额外的热处理，比如淬火、退火，就能够满足在汽车发动机中的应用条件要求。

粉末冶金滤膜滤砂管 883

 0

一种用于油井防砂的粉末冶金滤膜滤砂管,包括中心管、上接头、增强销钉、筛管、定位销钉、外滤网、粉末冶金滤膜、内滤网,其整体为圆管形,中心是两端带有外螺纹中间为均布有进液内孔的中心管,中心管上端与有内螺纹的上接头连接在一起,中心管与上接头通过增强销钉固定,中心管外部依次包有内滤网、粉末冶金滤膜、外滤网,外部套有筛管,且筛管上的进液外孔与中心管上的进液内孔相对应,筛管、外滤网、粉末冶金滤膜、内滤网由定位销钉定位联接。

冶金炉窑内拉筋耐火料包裹结构 815

 0

一种冶金炉窑内拉筋耐火料包裹结构，包括环形耐火砖、圆钢拉筋，所述的环形耐火砖为圆环柱状结构，内径略大于圆钢拉筋的外径，环形耐火砖的两端分别设计凹凸槽，两根环形耐火砖的凹凸槽相互配合；此实施方案在保障精炼炉稳定生产，解决了冶金行业中精炼炉生产过程中难免出现的跑铜漏铜对圆钢拉筋的侵蚀问题，提高了炉体生产寿命，经济效益可观，环保安全可靠性高，提高系统开车率方面发挥着重要的作用，在有色冶金行业有极大可推广的价值，社会效益显著。

冶金安全输送管道 683

 0

本实用新型公开了一种冶金安全输送管道，包括第一连接管与第二连接管，所述第一连接管与第二连接管的端部均固定连接有支撑套，所述支撑套的端部固定连接有橡胶垫，所述第一连接管的表面设置有连接装置，所述连接装置与第二连接管套接，本实用新型涉及冶金技术领域。该一种冶金安全输送管道，达到了第一连接管、第二连接管的端部设置支撑套与橡胶垫，使得两个管道在连接时，具有一定的延展性，提高整体密封性能，设置连接装置，便于将第一连接管与第二连接管进行套接，设置限位装置，便于对连接装置进行卡接，提高第一连接管与第二连接管安装稳定性，第二连接管内部设置支撑装置，便于对套筒进行支撑，满足使用需求的目的。
