江苏有色金属冶金技术理论与应用

改进型锻钢辊颈贝氏体球墨铸铁复合轧辊制造工艺及设备 953

 0

本发明公开了一种改进型锻钢辊颈贝氏体球墨铸铁复合轧辊制造工艺及设备，材料质量百分比：C:3.0～3.6%，Si:0.60～1.20%，Mn:0.30～1.20%，Ni:3.0～5.0%，Cr:1.0～2.0%，Mo:0.40～1.2%，W:0.1～2%，Cu：0.5～1.0%，P：≤0.05%，S：≤0.O3%，Mg：0.04～0.06%，Nb：0.1～0.3%，Ti：0.1～0.30%，V：0.2～0.6%，B：0.05～0.2%，Ba：1.5～2.5%，Ca：1～2%，Sb：1～3%，N：0.02～0.18%，Y/RE：1.0～2.0%，余量为Fe以及不可避免的微量元素；采用钇基稀土球化和Ba、Ca、硅铁复合孕育，加入Nb，Ti，V，B和Sb变质处理，提高了轧辊力学性能，采用锻钢辊颈提高了轧辊强度，感应加热器对芯棒进行型内整体加热熔铸，水冷结晶器成型，可动态控制复合层界面，工艺简单，电耗小，成本低，无成分偏析，轧辊使用寿命长。

陶瓷金属复合锤头及其制造方法 991

 0

本发明公开了一种陶瓷金属复合锤头，该陶瓷金属复合锤头的工作磨损部位为蜂窝网格状排列的预制陶瓷金属棒，非主要工作磨损部位为超高锰钢；还公开了一种陶瓷金属复合锤头的制造方法。本发明适用于较高冲击，高硬度物料破碎工况条件。具有较高综合耐磨性能，性价比高；其使用寿命为高锰钢镶钢结质硬质合金锤头的1.5～2倍，大大降低了金属材料消耗，同时减少了更换锤头所需要的人工、材料等费用，具有较高的经济效益和社会效益。

蛇纹石处理石墨烯废硫酸液的方法 1039

 0

一种蛇纹石处理石墨烯废硫酸液的方法及其产物的综合利用，以蛇纹石为石墨烯废硫酸液处理剂，组合运用如下工艺：石墨烯废硫酸液浸泡蛇纹石、溶解过滤分离、蒸发浓缩结晶、调节PH值分步沉淀、高温煅烧、净化吸收等，石墨烯废硫酸液中硫酸成分转变为浓硫酸、硫酸盐，石墨烯废酸液和蛇纹石中金属元素转变为金属硫酸盐、金属氧化物，蛇纹石中硅元素转变成多孔二氧化硅，上述产物可广泛用于目前已知的各种行业。通过此发明可实现石墨烯生产过程中废酸液的可循环、高附加值利用，解决氧化还原法生产石墨烯工艺过程中的废酸液环保处理难题，为石墨稀大规模生产铺平了道路。

混凝土配方及制备工艺 919

 0

本发明公开了一种混凝土配方及制备工艺，该混凝土的组分及重量成分组成包括：水泥20‑35％，粉煤灰10‑25％，炉渣5‑15％，秸秆粉末10‑25％，增稠剂2‑6％，轻骨料6‑10％，膨胀剂3‑8％，减水剂1‑4％：水20‑35％。本发明的混凝土具有极好的混凝土工作性能，体现环保混凝土的发展方向，具有轻质高强等优异性能，更具有环保优势，能够大量吸收、消耗工农业废弃物，更具环保意义，添加的膨胀剂可以使混凝土后期的强度得到提高，混凝土凝结时间也适当延长了，还具有优异高抗裂防渗性，具有良好适应性，添加的增稠剂溶液分子可以连接成网状结构，溶剂和其他分散介质全部被包含在网状结构之中，整个体系形成了没有流动性的半固体，可以提高混凝土的粘性。

免蒸养活性粉末混凝土掺合料及生产方法 1016

 0

本发明属于混凝土技术领域，具体为一种主要应用于活性粉末混凝土中代替传统活性成分的免蒸养活性粉末混凝土掺合料，包括如下组分：高钙粉煤灰+脱硫石膏：25％‑40％(高钙粉煤灰与脱硫石膏质量比为5:2)；S105矿渣微粉+炉渣+石灰石+固态表面活性剂总量：40％‑75％(其中S105矿渣微粉：炉渣：石灰石：固态表面活性剂质量比为3:1:0.8:1)液态功能调节剂：0.2％‑1.0％；原材料质量要求：高钙粉煤灰中CaO含量≥15％，烧失量≤3.0％；S105矿渣微粉中SO3含量≤4.0％，碱性系数＞1，玻璃体含量≥90％，28d活性指数≥105％。

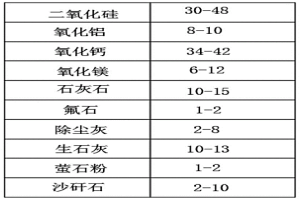

环保砂生产加工用炉渣粉 1058

 0

本发明涉及环保砂原料加工技术领域，具体的说是一种环保砂生产加工用炉渣粉，该炉渣粉按重量配比包括以下成分：二氧化硅：30‑48份，氧化铝：8‑10份，氧化钙：34‑42份，氧化镁：6‑12份，石灰石：10‑15份，氟石：1‑2份，除尘灰：2‑8份，生石灰：10‑13份，萤石粉：1‑2份，沙矸土2‑10份，作为建筑基料，减少在环保砂生产时自然砂的消耗，并通过添加除尘灰和生石灰，便于将炉渣中的细微尘土进行去除和提高在生产环保砂时的物理性能，提高环保砂的稳定性。

内外加热式海绵铁还原设备 655

 0

本实用新型属于生产冶金工业炼钢原料的生产设备。该设备采用竖炉炉体结构,在竖炉内有外加热还原反应罐、内加热罐,在外加热还原罐的外部设有燃气或燃煤加热系统设施,在内加热罐体的内部设有内加热设施,在还原反应罐的下面连接有冷却过渡段和冷却筒,在冷却筒的下部连接有螺旋出料机,余热回收系统连接在冷却过渡段上,还原炉所用的燃料为煤气、烟煤、无烟煤中的一种,炉体即可为单炉体结构,也可为一炉多孔同一通道组成,克服了传统海绵铁还原设备的不足,热效率高,能耗低,速度快,产量高,质量稳定,设备结构简单可靠,可以大型化生产。

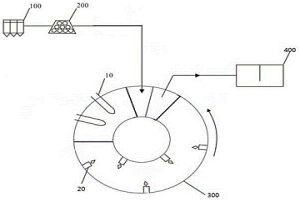

高效利用炉体烟气余热处理含铁资源的系统 713

 0

本实用新型涉及化工冶金领域，具体涉及一种处理含铁资源的系统与方法。针对现有技术的不足，本实用新型提出一种高效利用炉体烟气余热处理含铁资源的系统及方法,该系统和方法通过改进转底炉的加热方式，一方面使转底炉的烟气余热在转底炉内部得以再利用，提高了转底炉烟气余热的利用效率，另一方面，在不影响产品指标的前提下去掉了转底炉炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，本系统具有烟气余热利用率高、处理流程短、设备投资低、设备作业率高、能耗低、应用范围广泛等优点。

石墨发热体加热炉内碳素材料表面制备SiC涂层的方法 715

 0

本发明提供一种石墨发热体加热炉内碳素材料表面制备SiC涂层的方法，包括以下步骤：(1)按照1∶1的摩尔比取适量的碳毡和SiO2粉；(2)将碳毡和SiO2粉放入盐酸进行酸洗，酸洗后用去离子水水洗，水洗后将碳毡把SiO2粉包覆，放置在70～90℃的烘箱中处理；(3)将包覆SiO2粉的碳毡放入石墨发热体加热炉内，密闭加热炉；(4)将加热炉内温度升高至500～700℃，气压抽至10-2Pa以下，保持2～3小时；(5)将加热炉温度升高至1450～1600℃，保温2～6小时，停止保温，冷却后，加热炉内碳素材料表面具有碳化硅涂层。本发明工艺过程相对简单，易操作，重复性好，涂层与基体达到冶金结合、涂层结合力强。

镍铁精矿的硫酸选择性浸出的方法 824

 0

本发明属于镍铁精矿湿法冶金技术领域，特别是涉及到一种镍铁精矿的硫酸选择性浸出的方法，包括浸出、水解除铁、磁选等步骤，其浸出过程包括加入过氧化氢作助浸剂进行浸出，既提高了镍、钴的浸出率，降低了硫酸酸耗，又为后续水解除铁创造了有利条件；此外，本发明还采用新的镍铁精矿作为浸出液的水解除铁原料，反应掉浸出液中多余的酸，使大部分的三价铁离子水解生成氢氧化铁沉淀，将镍、钴与铁分离，从而实现了镍、钴与铁的选择性浸出，镍、钴浸出率大于99％，相比单一的硫酸酸浸，镍、钴浸出率提高15％以上，硫酸酸耗降低30～50％。

红土镍矿含水球团的还原反应系统 656

 0

本实用新型涉及化工冶金领域，具体涉及一种利用红土镍矿还原反应的系统与方法。针对现有技术的不足，本实用新型提出一种红土镍矿含水球团的还原反应系统及方法，该系统和方法通过改进分段转底炉装置的加热方式，在不影响产品指标的前提下去掉了分段转底炉装置炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，具有处理流程短、设备投资低、设备作业率高、能耗低、应用范围广泛等优点。

难熔化合物粉末材料的制备装置 1037

 0

本实用新型涉及一种难熔化合物粉末材料的制备装置，该装置包括源金属熔化设置，雾化-反应炉，冷却设置和难熔化合物粉末收集分类设置。源金属通过熔化设置形成液流并进入雾化设置，熔融态金属雾化形成微小液滴与反应气体进行反应，使金属液滴转换为难熔化合物粉末，同时颗粒均匀器使得金属液滴连续反应形成多元难熔化合物晶粒；晶粒通过冷却、颗粒收集分类制成难熔的难熔化合物粉末材料。本装置是一集熔化、雾化、反应、合成、冷却、收集、分类一体化设备，利用该设备可制备得到纯度高、颗粒均匀的难熔化合物粉末材料，且本装置效率高，对环境影响小，适合在粉末冶金领域推广应用。

黑钨精矿中频炉内合金化冶炼半高速钢轧辊用钢的工艺 812

 0

本发明涉及黑钨精矿中频炉内合金化冶炼含半高速钢轧辊用钢S·HSS的工艺，属于钢铁冶金领域。本发明将研磨后的黑钨精矿、还原剂和粘结剂按照一定比例混合压制造球，干燥后备用。先添加部分钢铁料填充中频炉膛体积的1/3，按照配料方案，钨精矿球团称量后装入顶部带孔的铁皮桶中吊入炉内，向炉内加入石灰和萤石造渣，然后继续添加钢铁料将炉膛填满，通电冶炼。钢铁料全部熔化后，向渣面添加铝粉进一步还原。采用本发明，中频炉内黑钨精矿中的钨元素回收率可以稳定达到95％以上，锰元素的回收率达到90％以上，降低了钨、锰合金采购成本。采用本发明，不仅达到回收合金元素的目的，还提高了铸造用钢水质量。

离心雾化制粉的方法及装置 639

 0

本发明公开了一种离心雾化制粉方法及装置，涉及粉末冶金领域，应用于球形金属粉末制备过程，该方法主要步骤包括：装料、气氛保证、棒料就位、旋转盘启动、起弧熔化、调节参数、雾化制粉，在中小直径棒料低速旋转匀速进给的同时，高温等离子炬熔化棒料端部，金属液落到旋转盘组件上，旋转盘组件高速旋转产生离心力，甩出细小液滴，在惰性气氛中冷却得到球形粉末。本发明提出的离心雾化制粉方法及装置，可以制备的粉末品类多，对原材料要求较低且适用的尺寸规格多，易实现较好的雾化效果，获得粒度分布适中的粉末。

球墨铸件用高强度合金材料及其制备方法 1003

 0

本发明公开了一种球墨铸件用高强度合金材料及其制备方法，涉及冶金技术领域，钼0.58～1.38份、硼22.5～25.5份、稀土1.45～1.85份、硫23.5～26.5份、磷10.5～14.5份、铜3.5～6.5份、锰4.2～5.9份、镍13.6～16.8份、钛0.33～0.75份、碳1.14～1.68份、铬3.24～3.69份、硅0.78～1.54份，本发明提供一种球墨铸件用高强度合金材料及其制备方法，可用于承受较大冲击载荷的工况，克服了高耐磨性金属材料不耐冲击的弊端并同时具有具有硬度大、耐磨性好、抗氧化性强、耐腐蚀性、焊接性好的特点。

新型蜗杆减速机 1057

 0

本发明公开了一种新型蜗杆减速机，包括壳体，在壳体内设有相啮合的蜗轮和蜗杆，所述蜗杆由合金钢制成，所述合金钢的组成元素及其质量百分比为：铁80‑90％、镀铜TiB2‑Al2O3‑TiC复合粉体2‑7％、锆0.01‑0.05％、硅1‑10％、锰0.1‑2％、白铜0.1‑0.9％、钼0.1‑1.0％、铬基合金粉末0.5‑2％、钒0.01‑0.09％、磷0.01‑0.10％、硫0.01‑0.15％、碳0.1‑0.3％。通过上述方式，本发明采用对复合粉体的改进，再配以其他成分，通过粉末冶金的方法制成，使得制得的合金钢具有良好的耐冲击率、耐高温性、耐磨损性和抗腐蚀性，且使用寿命也有增强。

高速钢刀具丝材及其制备方法 695

 0

本发明涉及粉末冶金技术领域，公开了一种高速钢刀具丝材及其制备方法，包含以下重量百分比的组分：C：1.2~2.3%，Mn：0.30~0.50%，Si：0.50~0.75%，Cr：4.0~5.5%，V或者Nb+V：3.0~5.5%，W：5.5~10.5%，Mo：3.5~5.5%，Co：7.5~9.5%，Ti：2.0~3.0%，La：1.0~2.0%，Yb：1.0~2.0%，N：0.1~0.2%，S：<0.03%，P：<0.05%，O+H：<0.005%，其余为Fe。本发明制备的高速钢纯净度更高，非金属夹杂物和有害气体含量减少90%，强度明显提升。

稀土钢筋的生产方法 840

 0

本发明中涉及一种稀土钢筋的生产方法，属于冶金技术领域；本发明中，在钢水的冶炼过程中加入稀土元素，经过精炼、连铸和热轧，得到稀土耐蚀钢筋；所述稀土耐蚀钢筋在大气环境下耐腐蚀能够得到很大的提高，既延长了钢材的使用寿命，又免于涂装与镀锌，减轻环保负担，利于资源合理化应用。

460MPa级桥梁钢板及其制造方法 826

 0

本发明涉及一种460MPa级桥梁钢板及其制造方法，属于桥梁钢结构用钢材冶金制造领域。钢板的生产方法为：经KR铁水预处理、BOF转炉初炼、LF精炼、RH真空处理，弧形连铸机生产连铸板坯，连铸板坯经再加热、控制轧制、加速冷却细化组织、控制钢板组织类型。采用超低碳成分设计，钢板近表面0～5mm厚度为板条状无碳贝氏体和准多边形铁素体的混合组织，中间厚度为板条状超低碳贝氏体、准多边形铁素体和少量粒状贝氏体的混合组织。钢板生产厚度5～100mm，Rp0.2≥460MPa，Rm590MPa～700MPa，A≥20％，‑60℃纵横向KV2≥120J，具有高强度、高韧性、优良耐大气腐蚀性能、优良焊接性能等优点，可广泛应用于大型、特大型桥梁钢结构的建造。

在钢锭模的内壁表面上原位合成富SiO₂防护层的方法 1027

 0

本发明涉及铸钢用钢锭模，特指在钢锭模的内壁表面上原位合成富SiO₂防护层的方法。通过自蔓延高温化学反应原位合成富SiO₂防护层，可以有效地降低钢锭模氧化和开裂的速度，从而提高钢锭模的使用寿命，属于化学和黑色冶金领域。

高温合金的生产方法 954

 0

本发明公开了一种高温合金的生产方法，采用VIM‑VAR‑VAR生产工艺，本发明的有益技术效果为：减少了电极的内生夹杂物及中间工序铝、钛等元素的烧损氧化，进一步提升了高温合金熔池的纯净度，减少了凝壳被电弧击中掉入熔池的发生几率，实现高品质高温合金黑斑、脏白斑等冶金缺陷的有效控制。

用于钎焊钼铼合金的钎料和制备方法及钎焊方法 953

 0

本发明公开了一种用于钎焊钼铼合金的钎料和制备方法及钎焊工艺，以重量百分比计的元素成分包括：Cr17.5％～19.5％，Si6.5％～8.5％，B0～1.5％，W0～5％，余量为Ni。本发明钎料的钎料熔化温度较高，钎料熔化均匀；钎料箔片有利于促进钎焊连接过程中元素扩散以及界面反应，提高钎料与钼铼合金的固溶冶金反应，降低钎焊接头中的残余应力，减少钎焊接头脆化物含量，提高接头的力学性能；本发明获得的钎料的制备方法，钎料的制备方法简单、方便和实用，可重复再现，便于推广应用。采用本发明的钎焊工艺，通过真空钎焊连接，焊件在加热过程中处于真空状态中，焊件无变形和晶粒粗化的现象，不会出现氧化、污染等问题。

用于钎焊铝和铜的高温Zn基软钎料及制备和焊接方法 892

 0

本发明公开了一种用于钎焊铝和铜的高温Zn基软钎料及制备和焊接方法，所述钎料以重量百分比计的元素成分包括：Ni0.5％～3.0％，Cu0.1％～4.0％，Ga0.5％～5.0％，In0.5％～4.0％，Sm0.05％～0.5％，Ce0.1％～0.5％，余量为Zn。本发明的钎料的流动性好，对母材润湿性好，且与铝和铜的结合性能佳，抗拉强度较高，能够有效减小钎焊时产生的残余应力；本发明钎料的钎焊温度在380～420℃，钎料熔化温度较之前的硬钎料，钎焊温度大大降低，钎料熔化均匀；尤其是加入稀土元素Sm、Ce，显著提高了润湿面积，控制界面冶金反应，显著改善接头力学性能。

液氢用承压设备用不锈钢、锻件及其制造方法和应用 710

 0

本发明公开了一种液氢用承压设备用不锈钢、锻件及其制造方法和应用，制造方法包括以下步骤，S1，钢坯冶炼：获得坯料；S2：锻造，1)锻前准备：将S1获得的坯料放置于炉中加热至1200～1220℃，保温1～2小时，以备锻造；2)一级锻造：锻造温度1100～1180℃，锻造比(9.1～10.2):1；3)二级锻造：锻造温度1020～1100℃，锻造比(6.8～7.6):1；4)三级锻造：锻造温度860～1020℃，锻造比(3.9～4.2):1。本发明可大大提高氢气运输效率，大大提高运输安全性和液氢储存罐的使用寿命，可广泛应用于氢燃料汽车、电子工业、半导体、冶金工业、食品加工等领域。

铝制变速箱壳体制造工艺 706

 0

本发明属于冶金技术领域，具体的说是一种铝制变速箱壳体制造工艺，该制造工艺采用的电镀设备包括上端开口的筒形的电镀槽，电镀槽用于储存电镀液，电镀液中浸没的变速箱壳体两侧设有一对磁块，磁块通过一组固定柱与变速箱壳体固连；电镀槽外壁通过一对支架固连有驱动装置，驱动装置上设有线圈绕组，线圈绕组通过导线和开关连接电源，驱动装置用于驱动线圈绕组沿电镀槽外壁往复移动；本发明通过线圈绕组在驱动装置的带动下沿电镀槽外壁往复移动，同时线圈绕组通电后产生磁场，带动变速箱壳体在电镀液中不断转动，进一步保证变速箱壳体周围电镀液的浓度，从而提高变速箱壳体的电镀后的表面质量。

镍铬-金刚石合金复合粉末及其制备方法和用途 1023

 0

本发明公开了一种镍铬‑金刚石合金复合粉末及其制备方法和用途，属于金刚石复合材料加工领域。按照质量百分含量，所述镍铬‑金刚石合金复合粉末由以下组分组成：35～60％的金刚石、11.4～29.6％的Cr、1.2～2.6％的Mo、0.4～1.5％的Fe、2.9～6.2％的Co、余量为Ni。本发明的镍铬‑金刚石合金复合粉末为3D打印、热喷涂、粉末冶金、热压烧结等提供优良防腐蚀、耐磨损、抗氧化功能复合粉末材料。

红土镍矿含水球团的还原反应系统及方法 930

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿还原反应的系统与方法。针对现有技术的不足，本发明提出一种红土镍矿含水球团的还原反应系统及方法，该系统和方法通过改进分段转底炉装置的加热方式，在不影响产品指标的前提下去掉了分段转底炉装置炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，具有处理流程短、设备投资低、设备作业率高、能耗低、应用范围广泛等优点。

超低硫高温合金的制备方法 1136

 0

本发明公开了一种超低硫高温合金的制备方法，制备流程采用VIM‑ESR‑VIM‑VAR四联工艺，本发明通过工艺流程的创新解决了现有技术脱硫成本高，无法兼顾纯净度与凝固质量，以及稳定实现超低S含量控制的技术难题，实现将合金中的硫含量最低降至0.5ppm以下。本发明可用于先进航空航天及核电等领域关键部件用超低S含量、无凝固相关冶金缺陷的高品质高温合金制造技术。

高强度耐磨铸铁配件及其制备方法 1018

 0

本发明公开了一种高强度耐磨铸铁配件及其制备方法，涉及冶金技术领域，其特征在于：所述配方按照重量组分由以下组成：碳：0.55～0.75份、钼：1.22～1.66份、钒：3.35～3.75份、硫：0.85～1.45份、硅：2.25～2.55份、锰：1.44～1.86份、铬：2.45～2.75份、镍：5.55～5.95份、磷：0.65～1.35份、铁：0.85～1.25份，本发明提供一种高强度耐磨铸铁配件及其制备方法，具有较高的初始硬度及适当的冲击韧性，可弥补高锰钢及高铬铸铁锤头的缺点与不足，符合实际生产需求，特别适合于生产工程建筑行业施工过程中的混凝土搅拌机衬板、输送管道内衬管等载体。

铸造法制造金属层状复合材料工艺及设备 920

 0

本发明公开了一种铸造法制造金属层状复合材料工艺及设备,通过安装在铸模或水冷结晶器外部的电磁感应加热器对被复合材料进行加热到300-1200℃后,将熔化好的液态电渣倒入铸模或水冷结晶器内,将电极插入对其进行加热,金属液通过顶注式或底注式浇入铸模或水冷结晶器内,浇注完毕后,感应加热器和电极继续进行加热3-20分钟后在停止加热,即可以制造成各种几何形状的平面梯度层状复合材料、层合状复合材料和包覆形复合材料。使用该发明,简化了复合材料生产工序,实现了复合过程中各种工艺参数的动态调整,复合层界面易于控制,可以实现良好的冶金结合,且复合层材料的选择范围宽,生产效率高,工艺简单,成本低。
