北京有色金属冶金技术理论与应用

低密度高强度高塑性的镁锂合金及其制备方法 1111

 0

一种低密度高强度高塑性的镁锂合金及其制备方法，属于冶金技术领域，所述的镁锂合金化学成分按质量百分比为：Li：3～10％，Al：0～6％、Zn：0～4％、Ca：0～1.2％、Mn：0～2％、Zr：0～1.3％、La：0～3％、Ce：0～1.5％，余量为Mg；所述的Al、Zn、Ca、Mn、Zr、La、Ce合金元素质量百分比总和≤7％；制备方法：1)烘料2)熔炼传统镁合金3)熔炼高锂含量的镁锂合金4)熔炼镁锂合金，将熔炼好的传统镁合金和高锂含量的镁锂合金熔炼成镁锂合金；所述镁锂合金的性能：抗拉强度180～300MPa；延伸率：15～40％；密度：1.35～1.6g/cm³，所述镁锂合金的微观组织由β‑Li固溶体晶粒和α‑Mg固溶体构成；其中基体组织为α‑Mg，晶间组织为β‑Li。

废料联合石灰石/石灰-石膏法脱硫并制备铁酸钙的方法 991

 0

一种用钢铁厂废料联合石灰/石灰石用于烧结烟气脱硫并制备优质烧结原铁酸钙的方法，属于冶金技术领域。本发明将冶金固体废弃物转炉干法除尘灰、轧钢铁皮和高炉除尘灰引入脱硫工艺，转炉除尘灰和轧钢铁皮联合石灰石/石灰作为脱硫剂，脱硫产物配加高炉除尘灰，并利用煤粉等调整碳含量，经脱水、焙烧直接生产铁酸钙产品，作为烧结原料及炼钢造渣、脱磷剂使用，脱除的硫经吸收塔吸收、浓缩制成硫酸回收。该工艺方法先进简单，脱硫率高，生成的产物价值高，用于烧结和炼钢工序，提高烧结产、质量，加快炼钢过程的造渣和脱磷，同时实现脱硫石膏和冶金固废的高值化、资源化利用。

防止镁合金氧化燃烧的气体保护方法 883

 0

本发明涉及一种防止镁合金氧化燃烧的气体保护方法，属于镁合金冶金技术领域。所述方法是通过在镁合金熔炼时通入由六氟丙烯(又称全氟丙烯，分子式C3F6)气体和稀释气体组成的混合气体进行镁合金熔炼保护；当镁合金熔炼时，用常规的方法进行气体的干燥、混合并输送至需要保护的镁合金表面进行保护。在混合气体中，六氟丙烯和稀释气体的纯度为工业用纯度，稀释气体为干燥的N2、CO2、Ar和压缩空气中的一种或多种。根据镁合金熔炼炉的密封情况，采用不同比例的混合气体和通气方式。采用含六氟丙烯的混合气体进行镁合金熔炼保护，具有良好的保护效果和环保优势(六氟丙烯的ODP＝0，GWP＝2，无臭，不燃)，熔炼保护工艺简单，因而有很好的工业应用前景。

高纯铜及铜合金铸锭的制备装置及方法 796

 0

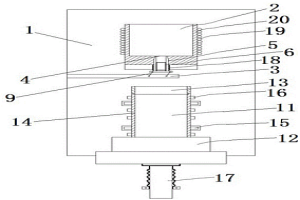

本发明属于集成电路用高纯金属熔炼与铸造技术领域，具体公开了一种高纯铜及铜合金铸锭的制备装置及方法，所述装置包括：熔炼炉腔，以及自上而下设置在熔炼炉腔内的熔炼装置、铸造装置；所述熔炼装置包括坩埚、流嘴组件、可移动式托盘，所述流嘴组件插装在所述坩埚底部开设的出料口中，所述可移动式托盘设置在所述坩埚出料口的下面；所述铸造装置包括铸模、底托，所述铸模的上端开口与所述坩埚出料口正对，所述铸模底部插装在底托中。本发明的整个装置结构紧凑简单、熔炼与铸造工艺简便可靠，有助于消除或减少铸锭组织中的气孔、疏松、夹杂等冶金缺陷，有效提高铸锭产品的良率和成材率，显著提升生产效率。

用于高温超导的Ni-W合金的制备方法 1015

 0

本发明属高温超导涂层韧性基带及超导薄膜制 备领域。熔炼易造成W不均匀分布，浇铸易形成空洞，密度 低，需后续热锻提高致密度，但引起材料表面氧化。粉末冶金 周期长，温度高，晶粒粗大，密度低。本发明步骤：Ni粉和W 粉，纯度99.9％以上，粒度为3～6微米，合金成分W的原子 百分比为3～7％；混合均匀后装入模具中放电等离子烧结；温 度800℃～1200℃，保温0～10分钟；压强30－80MPa；室温 下对Ni－W板冷轧，道次变形量为5～15％，总变形量大于 97％；用Ar混合H2气氛再结晶 退火，H2体积百分比为4％，温 度900～1300℃，退火0.5～3小时。本发明简单快速，得到成 分均匀、晶粒细小的合金块，很强的单一组分{100}再结 晶织构的多晶Ni－W基带，用于沉积YBCO高温超导膜。

长寿命MCrAlY涂层、制备方法和在热端部件的应用 949

 0

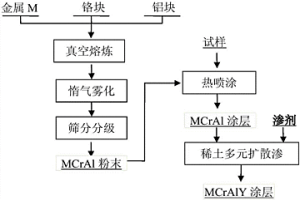

本发明公开了一种长寿命MCrAlY涂层、制备方法和在热端部件的应用，属于表面工程技术领域。涂层中Y与M主要以金属间化合物M5Y的形式存在，涂层制备方法包括以下步骤：(1)配料；(2)熔炼‑雾化制粉；(3)热喷涂制备MCrAl涂层；(4)配制渗剂：按照渗剂成分要求将渗剂原料按比例配制渗剂，配好的渗剂进行球磨混合；(5)稀土多元扩散渗：将渗剂和喷涂MCrAl涂层的部件放入真空炉中，进行高温稀土多元共渗，制备MCrAlY涂层。涂层具有结合强度高、耐高温氧化及抗热震性能优良、使用寿命长等特点，可广泛用于航空、舰船、电力、冶金等领域发动机高温热端部件的防护。

直接从含钛矿物生产钛合金的方法 681

 0

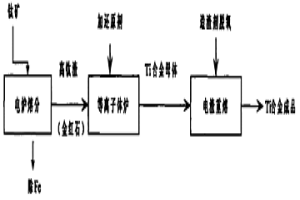

本发明提供一种直接利用含钛矿物制备钛合金的方法，属于金属钛冶金领域。以含钛矿物为原料，加入还原剂进行电弧炉熔炼除铁制得高钛渣(TiO2：92％～99％、Fe2O3：0.5％～2.5％)，将上述高钛渣，或金红石，或钛白在等离子体高温炉中，用氩气作为等离子体工作气源，加电解铝还原氧化钛，得到钛铝合金母液(Ti：70％～85％、Al：10％～30％、O：0.5％～3％)，生成的氧化铝被熔渣的氟化钙吸附分离，加入等离子体高温炉中的造渣剂中含有氟化钙，其添加量为氧化钛的1％～10％，得到的固体钛铝合金母体，配入脱氧剂，加工成自耗电极，在真空电炉内经电渣重熔制，可获得氧含量为0.05％－0.15％的钛铝合金成品。与传统方法相比，此法具有工艺周期短、生产成本低、环境污染小等突出优点。

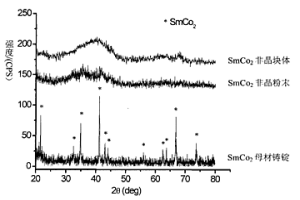

SM-CO二元合金非晶块体材料的制备方法 697

 0

SM-CO二元合金非晶块体材料的制备方法属于粉末冶金技术领域。由于大部分的二元合金相具有正的形成焓,利用机械合金化的方法生成非晶态的合金粉末难度非常大。本发明步骤:将纯金属SM和CO按某种单相合金的成分进行配比混合,由真空感应炉熔炼制得单相的SM-CO合金铸锭;将SM-CO合金铸锭破碎成200ΜM以下的粉末颗粒,将此粉末颗粒按照球料质量比15∶1-20∶1的比例装入球磨罐中,球磨8-12小时得到完全非晶态的合金粉末;氩气保护下装入硬质合金模具,冷压成型,送入放电等离子烧结设备中进行烧结致密化:终态烧结温度300℃-400℃,升温速率80-120℃/MIN,烧结压力500MPA-1GPA,终态烧结温度下不保温。本发明不受二元合金相正的形成焓的限制,SM-CO合金非晶块体材料具有高的致密度和高的结构稳定性。

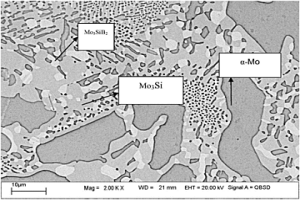

耐高温金属间化合物合金的制备方法 643

 0

本发明涉及一种耐高温金属间化合物合金的制备方法，属于耐高温材料的制备领域。首先按照重量百分比配制Mo‑Si‑B合金的原料，其中，Mo：70～89％、Si：10～25％、B：1～5％；然后将原料采用粉末冶金方法进行低温预烧结成块料，再用电子束熔炼的方法进行高温合成，得到耐高温的金属间化合物合金块。本发明熔铸后得到的Mo‑Si‑B合金，化学成分均匀、无孔洞全致密，熔铸后得到的Mo‑Si‑B合金的金相组织为α‑Mo、Mo3Si与Mo5SiB2。

以稳定性调控制备硬质合金的方法 958

 0

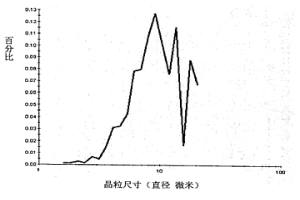

一种以稳定性调控制备硬质合金的方法，属于硬质合金材料和粉末冶金技术领域。首先制备硬质合金圆棒，取两根硬质合金圆棒，上下竖直端部相邻，依次置于区域熔炼炉的垂直浮区，抽真空，设定运行功率为总功率的60-95％，在20-30分钟内将功率增加到设定功率，待硬质合金圆棒接触端形成束状稳定熔融态后，降下面的硬质合金圆棒，同步还降上面的硬质合金圆棒，直至上面的硬质合金圆棒取出，成为区熔处理后的硬质合金棒料；区熔处理后硬质合金棒料置于真空热处理炉或碳化炉中，通入甲烷或一氧化碳等碳化气氛，在900-1100℃保温1-3小时，随炉冷却至室温，得到超粗晶硬质合金棒料。本发明可制备性能优越的超粗晶硬质合金。

组合聚能块 777

 0

技术领域：冶金制陶边缘技术。产品用于节能、 环保领域。技术背景：2002年8月8日我由请的“高铁砖”发 明专利02125996·8，已经受理，并初审合格。该专利是找到 了固体物中比热高(0.938kws/kg·k)热导率低(2.1～3.4W/M·K)，密度较好(3.96T/M3)的物质。可用以制造储蓄冷、热能的机器。但由于制造高铁砖采用了1050℃高温烧成，蓄能元件只能是砖的形式，使用范围受限。发明内容：经访询耐火材料专家，并经批量试验，发现了“卤水困料，低温轻烧”工艺。即以铁精矿粉(含铁58～65％)为原料，填加3％左右的软质粘土做制造毛细管剂，加入2～3％的卤水(氧化镁、硫酸镁、溴化镁及氧化纳的混合物)搅拌均匀，堆放2小时(俗称困料)，用此干粉入模具中夯实成型，风干后成坚固的坯子，入窑经400℃～600℃烧制15小时，即成为含Fe2O385％以上，含SiO29％左右的“高铁砖”。低温焙烧的成功，使我们可以制造出：大功率的内含电热管、通水管的聚热块和内含紫铜管、通风管的聚冷块。聚能块的焙烧定型，由本体内装的电热管通电发热来完成，不必入窑焙烧。

防止镁合金氧化燃烧的方法 1003

 0

本发明涉及防止镁合金氧化燃烧的方法，属于镁合金冶金技术领域。所述方法是通过在镁合金熔炼炉内通入由三氟碘甲烷气体和稀释气体组成的混合气体进行镁合金熔炼保护；当镁合金熔炼时，用常规的方法进行气体的干燥、混合和输送至需要保护的镁合金表面进行保护。在混合气体中，三氟碘甲烷和稀释气体的纯度为工业用纯度，稀释气体为干燥的N2、CO2、Ar和压缩空气中的一种或多种。根据镁合金熔炼炉的密封情况，采用不同比例的混合气体和通气方式；在无密封或密封的熔炼炉中熔炼镁合金时，采用含三氟碘甲烷的混合气体进行熔炼保护，都具有良好的保护效果，与六氟化硫的保护相比，更具有环保优势，而且熔炼保护工艺简单，具有很好的工业应用前景。

新型的快速成型铁基稀土永磁体及其制造方法 831

 0

本发明涉及一种粉末冶金工艺制造永磁材料的方法,特别是通过低温渗N,快速成型制造具有良好磁性能的R2M17X3稀土和过渡族金属化合物的永磁材料的制备方法及此方法所直接制备出的铁基稀土永磁体。本发明是用Fe取代传统Sm-Co磁体中的大部分Co,提供一种制造接近含百分之百的R2M17X3相的永磁体方法,并利用此方法获得磁体密度达到R2M17X3相理论密度的95%以上,本发明使用Fe、Sm为基质按R2M17原子比配料在高温下熔炼成母合金,经防氧化破碎、渗X、磁场成型、最终快速成型、退火处理制备出新型铁基稀土永磁体。

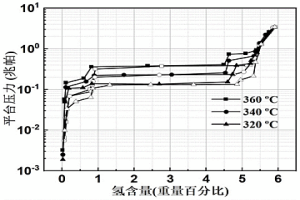

燃料电池用高性能高容量贮氢合金及其制备方法 1125

 0

本发明涉及一种燃料电池用高性能高容量贮氢合金及其制备方法，该贮氢合金的化学组成按原子比表示为Mg_80+x(Ce,Y)_a(Ni,Co)_b，其中0≤x≤15，0≤a≤10，5≤b≤20；且5≤a+b≤20；该合金具有双平台协同机制。该制备方法采用“3+1”冶金方法，两步熔炼法，一步球磨法，有效抑制了镁的挥发，保证合金成分的均匀性，同时避免了Mg‑Ni，Mg‑Co化合物的固溶，可生成单一的两种镁的化合物。反复氢化后，形成具有高平台压的Mg₂Ni/Mg₂NiH₄循环和低平台的Mg₆Co₂H₁₁/Mg₂CoH₅循环。双平台诱导Mg/MgH₂优先形核，从而提高动力学性能，并降低反应温度。本发明所述贮氢合金吸氢容量大于5wt.％，且有快的吸放氢动力学，有望成为燃料电池的固态氢源。

喷射成形高钒高速钢复合轧辊的制造方法 686

 0

本发明属于轧钢技术领域,具体涉及一种喷射成形高钒高速钢复合轧辊的制造方法。高钒高速钢化学组成成分(质量分数,%)是:1.7-1.8C,1.2-1.6Si,5.0-6.0Cr;1.2-1.4Mo;0.5-0.6Mn;8.0-10.0V,余量为Fe;所述轧辊辊芯是球磨铸铁。本发明还公开了上述辐射轧辊的制备方法:将辊芯用感应线圈预热到一定温度,同时将外层高速钢在真空感应炉中熔炼,采用喷射成形的方法,将高速钢金属液流用氮气雾化并沉积在旋转的辊芯上复合成形。该复合轧辊外层组织均匀,消除粗大共晶碳化物及组织偏析,在辊芯与喷射层之间形成良好的冶金结合,辊面硬度高,耐磨性好,疲劳性能提高,使用寿命更长,随着设备的成熟,喷射成形复合轧辊具有更高更好的经济效益。

马氏体/贝氏体复合铸铁磨球及生产方法 883

 0

一种冶金矿山磨矿用复合铸铁磨球,其表面层为具有优良耐磨性的白口铸铁,可以有效地抵抗矿石的磨损,心部为具有针状组织的球墨铸铁,其韧性较好,可以防止碎球。通过合理的成分设计,应用冲天炉或感应电炉熔炼、金属型或水冷金属型强制冷却的方法铸造、余热淬火等工艺生产。本发明的复合铸铁磨球耐磨性高、磨耗低、破碎率低、不失圆;应用本发明的生产方法制备这种复合铸铁磨球,具有生产效率高,工艺出品率高,节省工时、节能、生产成本低等特点。

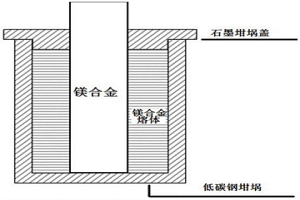

镁/镁固液复合铸造成型方法 750

 0

一种镁/镁固液复合铸造成型方法，属于材料加工工程领域。所述方法为固体镁合金置于镁合金熔体制备镁包镁铸件，步骤如下：(1)将固体镁合金进行机加工得到需求的材料样式，并经车削打磨得到理想的表面粗糙度；(2)对预制固体镁合金表面进行化学清洗，去除表面的油污及氧化物；(3)熔炼其他成分的镁合金直至其完全熔融；(4)在镁合金熔体中插入先前处理好的不同材料样式的镁合金，插入时温度保持在610～690℃；(5)插入后保温5min～15min后，整体取出空冷至室温。本发明通过固液复合铸造的方法实现了不同成分镁合金界面完全均匀的冶金结合，弥补了单一组元镁合金的不足，界面抗拉、抗剪力学性能优异且塑韧性高，因而有望在交通、国防、航空、航天、化工等领域获得广泛应用。

高铌高温合金大尺寸铸锭的冶炼工艺及高铌高温合金大尺寸铸锭 679

 0

本发明公开了一种高铌高温合金大尺寸铸锭的冶炼工艺及高铌高温合金大尺寸铸锭，用于解决高铌高温合金大尺寸铸锭的直径或重量扩大后因偏析加剧形成黑斑和白斑冶金缺陷、因热应力大造成钢锭炸裂以及因真空感应熔炼设备吨位限制造成的钢锭重量无法增大的问题。冶炼工艺包括：真空感应熔炼，制得多支成分相同的真空感应锭，进而制得相同数量的电渣电极，进行交换电渣重熔，再利用所得电渣锭制得自耗电极，然后以该自耗电极为起始原料，进行多次真空自耗重熔。采用该工艺能够实现锭重15吨以上、直径800mm以上的高铌高温合金大尺寸铸锭的制备，最大限度地抑制黑斑和白斑冶金缺陷形成，降低元素偏析程度，有效预防钢锭炸裂。

汽车空调压缩机用铝基叶片材料及制备方法 958

 0

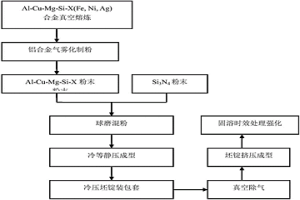

本发明公开了一种汽车空调压缩机用铝基叶片材料及其制备方法，属于汽车材料及制备技术领域。该叶片材料由Al?Cu?Mg?Si?X合金与Si3N4颗粒组成，Al?Cu?Mg?Si?X合金的体积分数为90?100％，Si3N4的体积分数为0?10％，所述Al?Cu?Mg?Si?X合金中X组元为Fe、Ni、Ag元素中的一种或几种组合。该叶片材料采用粉末冶金与挤压成型方法制备，包括下述步骤：Al?Cu?Mg?Si?X合金坯锭真空熔炼、气雾化制粉、Si3N4与Al?Cu?Mg?Si?X粉末球磨混合、冷等静压成型、冷压坯锭装包套、真空除气、挤压成型、热处理强化。本发明制备的叶片材料具有密度低、高温强度高、线膨胀系数低、耐磨损的综合性能，能够满足汽车空调压缩机叶片轻质、高强、耐磨、使用寿命长的综合要求。

从钒钛磁铁精矿中提取钒的方法 1075

 0

本发明属于湿法冶金领域，具体地，本发明涉及一种从钒钛磁铁精矿中提取钒的方法。本发明从钒钛磁铁精矿中提取钒的方法，包括以下步骤：1）将钒钛磁铁精矿与盐酸在100～150℃下进行酸溶浸出，过滤获得酸浸液；2）将步骤1）获得的酸浸液进行煅烧，获得铁钒固体料和盐酸；3）将步骤2）获得的铁钒固体料置于碱溶液中，搅拌，过滤、洗涤，获得含铁固体料和含钒碱溶液；4）将步骤3）获得含钒碱溶液蒸发、浓缩后，重复步骤3），待碱溶液中钒酸盐浓度为10～30g/L时，冷却结晶分离出钒酸盐晶体。本发明避免了钠（钙）化焙烧提钒法高温多次焙烧，能耗高，焙烧过程中产生的三废污染等问题，钒的回收率大大增加。

永磁合金的预磁化方法及其产品 995

 0

永磁合金的预磁化方法及其产品,属于粉末冶金工艺,工艺过程包括配方,熔炼、制粉、预磁化、压制成型、烧结、时效、后加工。本发明预磁化工艺是将制粉得到的金属粉料先装入预磁化容器,再放入磁场中磁化,工艺操作简单,使用方便,产品的磁能积提高。

铝电解槽废槽衬的处理方法 1004

 0

本发明提供了一种铝电解槽废槽衬的处理方法。该处理方法包括：步骤S1，将铝电解槽废槽衬颗粒、冶金废渣、熔剂进行混合，得混合物；步骤S2，采用侧吹炉对混合物进行侧吹熔炼，得冶炼烟气和冶炼渣；以及步骤S3，对冶炼烟气进行除氟处理，得除氟烟气和含氟石膏。利用本申请铝电解槽废槽衬的处理方法不仅可以将冶金废渣与废电解槽阴极渣一起协同造渣，后续还可通过将冶炼渣再次造渣并形成可用于建材的玻璃体，从而提高固体废物的整体处理效率，因此该方法有效的去除了有毒的氰化物和氟化物，实现了铝电解槽废槽衬的彻底无害化处理。本申请的侧吹熔炼热效率达到80％以上，且上述方法具有流程简单、投资少、有害物处理彻底、经济环保的优点。

基于群决策检索策略的多目标评价优化方法 1008

 0

本发明公开了一种基于群决策检索策略的多目标评价优化方法以及针对优化计算设定值的多目标评价结构，包括定义编码函数；初始化权重随机赋值；解码后进行案例检索；计算个体适应度；精度是否满足要求(若满足，输出优化权重；否则，重新进行案例检索)；由群决策得到最终权重；计算案例相似度，得到新的检索结果；是否有新的案例待检索；计算产品质量、产量和单位时间的能耗指标；对设定值进行评价；判断是否对设定值进行补偿校正；输出最终设定值。本发明应用于冶金行业竖炉焙烧过程控制中，可以实现设定值的合理性评价，焙烧矿质量提高2％，产量提高4％，能耗降低5％。优化实现生产指标的目标值，提高了焙烧矿的质量，降低了生产过程中的煤气消耗，达到了节能降耗的目的。

利用沉淀法制备氢氧化铝的方法 989

 0

本发明涉及一种利用沉淀法制备氢氧化铝的方法。所述方法包括:制备浓度为0.1mol/L～1.0mol/L的硫酸铝铵溶液;制备浓度为3.0mol/L～10.5mol/L的氨水溶液;在氨水溶液中加入浓度为0.5g/L～2.5g/L的表面活性剂和60g/L～90g/L的晶种,再加入硫酸铝铵溶液进行加热并不断搅拌进行反应,待氨水和硫酸铝溶液的混合溶液的pH值达到6～10.5,停止加热并停止搅拌,反应完毕后进行陈化、过滤洗涤、焙烧后即可得到冶金级氢氧化铝。本发明利用沉淀法制备氢氧化铝的工艺流程简单、易于操作,容易规模化成产,所得的氢氧化铝粒径325目以下小于50%,达到了冶金级粉状氢氧化铝的要求。

尾渣中有价金属的回收方法 1086

 0

本发明公开了一种尾渣中有价金属的回收方法，属于有色冶金的尾渣处理领域，该方法包括：将尾渣、膨润土和氯化剂混合后润磨造成生球，将所述生球干燥后在回转窑内进行氯化焙烧，焙烧后的球经冷却得到合格球团，焙烧的烟气经多级洗涤外排，含有价金属的烟尘进入溶液形成回收用溶液；过滤所述回收用溶液得到的滤饼为金银铅渣，对所述金银铅渣处理回收金、银和铅；过滤后的滤液经活性炭吸附后石灰中和得到中和过滤渣为铜铅锌渣，对所述铜铅锌渣进行处理回收铜、锌和铅；对中和后的所述滤液经蒸发浓缩后回收氯化剂。该方法具有对处理的原料要求低、适应性强，工艺流程短，成本低，操作简单，回收率高等优点。

粉煤灰碳酸盐溶液预处理及氧化铝提取的方法 787

 0

本发明公开了一种粉煤灰碳酸盐溶液预处理及氧化铝提取的方法，属于粉煤灰综合利用技术领域。将粉煤灰与浓硫酸或硫酸铵按一定比例配成混合料，将混合料在200‑500℃焙烧得到硫酸化熟料，然后与煤粉等还原剂在650‑900℃下快速还原焙烧得到还原焙砂；还原焙砂用碳酸盐溶液预处理后，经低温拜耳法浸出、铝酸钠溶液净化、种分、氢氧化铝煅烧制备冶金级氧化铝。本发明通过碳酸盐浆化预处理，脱除粉煤灰或再焙烧处理后粉煤灰中的硫，降低了后续低温拜耳法生产氧化铝的碱耗，减少了残硫对种分作业的影响，特别适合循环流化床高铝粉煤灰提取氧化铝。具有流程短、能耗低、碱耗低、回收率高、氧化铝产品质量好等特点。

矿粉包埋熔剂制备球团的方法 1071

 0

本发明涉及一种矿粉包埋熔剂制备球团的方法，属于炼铁过程的炉料制备技术领域。所述方法包括：首先制备得到熔剂球团；然后进行第二次造球，使矿粉包埋熔剂球团；再进行干燥、焙烧，得到球团。所述方法将熔剂制备得到球团，在反应过程中，此球团内部熔剂过量，而且在球团外部不会形成包围层，大大提高了反应速度，缩短了焙烧时间，减少了能耗，并且解决了球团在焙烧过程中容易粘结的问题。通过本发明制备得到的球团冶金性能稳定，可以广泛的应用于矿粉尤其是稀土矿粉的冶炼中。

活化金属尾矿的方法 977

 0

本发明涉及一种活化金属尾矿的方法，包括如下步骤：将金属尾矿研磨至200～250目的金属尾矿粉；加入Na₂CO₃及激发剂后，混合均匀，制得金属尾矿混合生料；在常压下进行焙烧，得到焙烧活性熟料和烟气；焙烧活性熟料通过磁选回收铁，剩下物料用(NH₄)₂SO₄‑HCl溶液浸出，获得硅酸盐溶液和铝、锌或铜金属；焙烧后获得的烟气通入水中回收获得汞、铅、镉、铬或砷。本发明方法获得的尾矿活化熟料，不仅是进一步开展湿法冶金的良好原料，而且还能够同时将原尾矿中的铝、硅等主要组分也得到有效分离、回收利用，使得金属尾矿中90％以上的组分得到有效分离回收转化为高附加值产品，实现金属尾矿的资源化高效利用。

利用提锌二次窑渣制备陶瓷材料的方法 705

 0

本发明公开一种利用提锌二次窑渣制备陶瓷材料的方法，属于冶金工业固废回收利用的技术领域。所述方法包括以提锌二次窑渣为原料，协同利用含硅铝的固废为辅料进行配比混合，其中提锌二次窑渣的掺量30wt.％‑70wt.％；将陶瓷材料的原料混合后进行研磨，研磨后获得的陶瓷粉料进行造粒、筛分，之后根据陶瓷材料的需求选择不同的方式成型，成型后进行烘干；将成型的陶瓷材料放入高温窑炉中进行焙烧，焙烧过程经过氧化段和焙烧段，焙烧后的陶瓷材料冷却形成成品陶瓷材料。本发明配料中协同利用固废作为辅料，特别是补充硅铝质物料和粘性物料，避免了天然资源的浪费，对于节约生产成本和绿色环保有重大意义。

从含锂、铷、铯硅酸盐矿物中提取锂、铷、铯的方法 937

 0

本发明公开了一种从含锂、铷、铯硅酸盐矿物中提取锂、铷、铯的方法，属于冶金技术领域。该方法首先将细磨后的含锂、铷、铯的硅酸盐矿粉与氯化钙、固氯剂按一定比例混合均匀，后将混合物料进行高温焙烧，最后将得到的焙砂进行浸出处理，通过化学沉淀法从浸出液中得到锂盐，通过萃取/反萃法从沉锂后液中得到铷盐、铯盐。本发明具有对原料的适应性强，流程短，工序少，铷、铯提取率高的优点，且固氯剂的加入增大了氯化钙的利用率，与传统氯化焙烧法相比大幅减少了氯化物的使用，添加固氯剂后的焙烧过程中无氯气尾气产生，解决了传统氯化焙烧中烟气含氯的问题，实现了绿色清洁生产。
