北京有色金属冶金技术理论与应用

利用高铝煤和高铝煤矸石制备氧化铝的方法 709

 0

本发明涉及冶金技术领域，具体涉及一种利用高铝煤和高铝煤矸石制备氧化铝的方法，包括以下步骤：露天矿煤层及夹矸同时开采、破碎、燃烧、回收、粉磨，煅烧，碱浸预脱硅、过滤，回收物(粉煤灰)脱硅渣料浆制备，生料烧结至熟料后取出，发生自粉化，水淬、深脱硅，溶液碳分，焙烧，得到氧化铝。本发明的方法，与现有的煤系高岭土提取氧化铝的方法相比，本工艺不仅可以降低开采，分拣成本，还可以实现烧结过程中产生的窑气(主要为CO₂)和烧碱、纯碱、石灰等原料在生产过程中的循环利用，大幅降低了生产的成本，提高了资源的利用率。

赤泥基复合铁酸钙及其制备方法和应用 933

 0

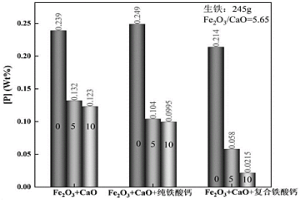

本发明提供了一种赤泥基复合铁酸钙及其制备方法和应用，属于冶金技术领域。本发明中复合铁酸钙的制备方法包括以下步骤：将赤泥与钙源进行混合，将所得混合料在含氧气氛下进行焙烧，得到赤泥基复合铁酸钙；所述钙源包括石灰或碳酸钙。本发明利用固体废弃物赤泥制备复合铁酸钙，原料成本大幅降低，另一方面，所制备得到的复合铁酸钙与传统铁酸钙相比，物相结构主要为CaFe2O4、Ca2FeAlO5和Ca2Fe2O5，其熔点更低、石灰溶解效率更高，在钢水初炼及精炼流程中应用时助熔和脱磷效果更优，具有广阔的工业应用前景。

强化传质传热的蜂窝状导流料块制备及直接还原炼铁方法 978

 0

本发明公开了一种强化传质传热的蜂窝状导流料块制备及直接还原炼铁方法，属于钢铁冶金直接还原炼铁技术领域。该方法包括：将含铁物料、炭质还原剂、复合粘结剂、水均匀混合形成混合物料；将混合物料经充分混捏、压块后得到蜂窝状导流料块；送入台车式焙烧还原装置之中进行处理得到初始还原炉料；将第一部分初始还原炉料直接热装送往电弧炉熔分作为电弧炉炼钢的原料，第二部分初始还原炉料进行磁选，得到金属化炉料和以残炭为主的其他杂质，将所得到的金属化炉料进一步破碎筛分再经磁选得到高纯铁粉和尾矿。本发明显著提高了铁矿石直接还原过程中物料与高温还原气反应的动力学条件，同时大幅提高了还原产物的金属化率、缩短了还原时间。

型壳制备方法 864

 0

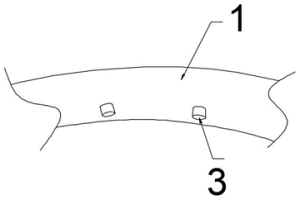

本发明提供的一种型壳制备方法，涉及铸造技术领域，包括：压制蜡模，蜡模具有至少一个悬臂结构的型腔结构，型腔结构的型腔口部的截面积小于型腔结构的内腔空间的截面积；在蜡模上安装型芯部件，使型芯部件的一部分插入型腔结构内，并使型芯部件的另一部分外露于蜡模；在蜡模和型芯部件上进行涂料操作，并经过脱蜡和焙烧后获得带有型芯部件的型壳。在上述技术方案中，利用预埋在型壳之中的型芯部件可以提高具有复杂型腔的型壳定位精度，减少该类型壳因破损带来的铸造冶金缺陷，提升浇注合格率，减少口小腔大半封闭结构铸件在铸造成形后的工艺孔补焊量，减少由于焊接引起的铸件变形，提高尺寸精度，节约成本。

钴锰多金属氧化矿回收有价金属的方法和应用 1087

 0

本发明提供一种钴锰多金属氧化矿回收有价金属的方法和应用，涉及湿法冶金技术领域。该钴锰多金属氧化矿回收有价金属的方法，先向钴锰多金属氧化矿中加入氨水、浸出剂和任选的炭质还原剂，采用氨性体系下还原浸出工艺将镍钴铜与锰铁高效分离，得到富含锰铁的浸出渣和富含镍钴铜的浸出液，然后将富含锰铁的浸出渣进行焙烧后再水浸实现铁锰分离，将富含镍钴铜的浸出液回收镍钴铜有价金属；该方法普适性强，工艺流程短，环境污染小，工艺操作要求低，安全可靠，对镍钴铜、锰、铁分离效率较好，具有良好的应用前景，解决了传统氨浸工艺中存在的试剂易氧化、还原剂CO具有毒性等问题。本发明还提供了上述钴锰多金属氧化矿回收有价金属的方法的应用。

处理钒渣的方法 973

 0

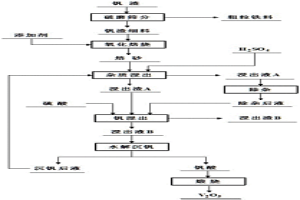

本申请提供一种处理钒渣的方法，涉及冶金领域。处理钒渣的方法，包括：去除钒渣中的粗金属铁颗粒，然后氧化焙烧得到焙砂；将所述焙砂进行低酸高温浸出，得到第一浸出渣和第一浸出液；将所述第一浸出液除杂脱磷后得到的除杂后液、所述第一浸出渣和硫酸混合，进行高酸低温浸出，得到第二浸出渣和第二浸出液；将所述第二浸出液进行水解沉钒得到钒酸和沉钒后液，所述钒酸煅烧得到五氧化二钒，所述沉钒后液返回至所述低酸高温浸出循环使用。本申请提供的处理钒渣的方法，浸出率高、杂质脱除容易，具有较高的经济型和环境友好性。

低液固比铵化提钒的方法 1072

 0

本发明涉及钒渣湿法冶金与钒化工领域，特别涉及一种低液固比铵化提钒的方法。本发明将含钒原料焙烧后熟料与水和铵盐按一定比例混合，形成低液固比物料进行低温铵化反应，熟料中的钒与铵盐反应形成偏钒酸铵，低温下形成的偏钒酸铵以固体结晶形式存在于混合浆料中，混合浆料经过热液溶解得到富含偏钒酸铵的溶液，经浆料过滤、滤液冷却结晶分离、钒酸铵煅烧得到五氧化二钒产品。本方法与常规铵化提钒方法相比，铵化过程水和铵盐的用量大幅减少，氨气挥发得到明显抑制，铵化后浆料可直接热液浸出得到偏钒酸铵溶液，极大的简化铵化提钒的流程，过程易于操作和控制，可实现钒的高效、清洁提取，钒提取率达90％以上。

用高磷鲕状赤铁矿含碳球团生产金属铁粉的工艺方法 882

 0

一种用高磷鲕状赤铁矿含碳球团生产金属铁粉的工艺方法，属于钢铁冶金和矿物加工领域。其特征在于：将高磷鲕状赤铁矿、还原剂煤和脱磷剂按照1：（0.15~0.3）：（0.15~0.25）混合制成含碳球团，其中脱磷剂的主要成分为质量比为(4~6):1的消石灰和碳酸钠，且脱磷剂同时还可起到粘结剂的作用。得到的强度符合要求的含碳球团进行直接还原焙烧—磁选，还原温度1150℃～1250℃，还原时间20~60min。可以获得铁品位90%以上，磷含量低于0.1%，其他杂质含量符合炼钢原料标准的金属铁粉。本发明产品生产效率高、铁的回收率高、生产成本低，解决了粉矿透气性差、易结圈无法工业化大规模生产的问题。

从红土镍矿中低温酸化酸解综合回收镍钴铁的新工艺 1079

 0

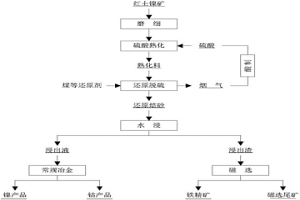

本发明公开了一种从红土镍矿中低温酸化酸解综合回收镍钴铁的新工艺，属于红土镍矿综合利用领域。本发明将红土镍矿磨细处理后，与适量浓硫酸混合均匀、熟化后，硫酸熟化料在还原剂作用下，进行高温快速还原焙烧脱硫，含硫烟气通过制酸实现硫酸再生循环利用，还原焙砂采用水浸出，得到镍钴溶液进行常规冶金处理，制备镍钴产品，水浸渣进行磁选富集回收铁精矿。本发明可以有效解决现有红土镍矿处理工艺存在资源利用率低、能耗高、环境污染严重等不足，尤其是褐铁型红土镍矿中伴生有价元素铁的综合利用问题，是一种实现红土镍矿短流程、低成本、高效率、环保清洁开发的新工艺。

基于3D打印的钢基耐磨耐蚀涂层快速铸造制备方法 796

 0

一种基于3D打印的钢基耐磨耐蚀涂层快速铸造制备方法，属于金属基复合材料制备技术领域。本发明将镍基合金粉、WC粉、TiC粉、铬铁粉及助熔剂等混合均匀，与适量的分散剂加入到配制好的预混液中，搅拌均匀制得低黏度、高固相含量的涂层料浆，通过复合双喷头3D打印装置将金属料浆和蜡基模料同步分区打印得到铸件特定工作区域具有耐磨耐蚀涂层的铸件原型蜡模，对模型进行制壳、脱模、高温焙烧等熔模铸造工序后浇注高温钢液，冷却、后处理，即可制造出钢基表面耐磨耐蚀涂层精密铸件。本发明制造出的铸件尺寸精度高，耐磨耐蚀涂层表面质量好且与钢铁基体冶金结合，在使用过程中既保证了基体材料的韧性，又提高了服役区域的高耐磨性和耐腐蚀性，使铸件具有更优的综合性能。

铸造高温合金真空感应冶炼脱S和O的方法 1092

 0

本发明属于真空冶金领域，具体说是一种适用于铸造镍基高温合金脱S和O的方法。本发明选用CaO粉末和稀土元素Y作为净化剂。首先将CaO粉末放置在热处理炉中预热，然后加至坩埚底部。母合金化清后在1580℃～1620℃下进行高温精炼，随后断电降温至1430℃-1470℃，加入稀土元素Y。在1620℃～1650℃下进行二次高温精炼，精炼干净后，断电降温至1430℃～1450℃，进行浇注。在熔炼过程中，CaO和Y通过与合金熔体中的S和O产生冶金反应实现脱S和O。本发明主要应用于铸造高温合金，可将合金中S和O含量同时降低至不大于5ppm。本发明采用CaO粉末和稀土元素Y使铸造高温合金中S和O的含量同时不大于5ppm。

锆刚玉莫来石氮化硼复合耐火材料 949

 0

本发明是将锆刚玉莫来石与氮化硼复合,并在复合时适当引入助烧剂,使其通过综合韧化和强化,各方面性能得以互补,从而获得以锆刚玉莫来石为基料与氮化硼复合和以氮化硼为基料与锆刚玉莫来石复合而成的两种复合耐火材料。前者适用于滑板、热挤压模具等所需材料,后者则适用于水平连铸分离环,熔炼金属坩埚等所需材料。

用于电渣重熔含B的转子钢锭的中高氟渣系及使用方法 694

 0

本发明涉及一种用于电渣重熔含B的转子钢锭的中高氟渣系及使用方法，属于电渣特种冶金技术领域，用于解决现有的含B的电渣熔炼渣系能耗高及高氟渣挥发污染的问题。本发明的中高氟渣系中各个组分的质量百分含量为：CaF₂：40.26％～46.79％，Al₂O₃：23.07％～33.99％，CaO：22.25％～24.83％，MgO：3％～5％，B₂O₃：0.5％～1.5％，其余为杂质；杂质中SiO₂＜0.5％。本发明的中高氟渣系减少了高氟渣挥发污染，使用时电耗低，综合冶金性能良好。

用于电渣重熔含B的转子钢锭的中低氟渣系及使用方法 1099

 0

本发明涉及一种用于电渣重熔含B的转子钢锭的中低氟渣系及使用方法，属于电渣特种冶金技术领域，用以解决现有含B的电渣熔炼渣系能耗高及高氟渣挥发污染的问题。所述中低氟渣系中各个组分的质量百分含量为：CaF₂；30.06％～39.30％，Al₂O₃：34.02％～43.79％，CaO；18.31％～22.72％，MgO：3％～5％，B₂O₃：0.10％～3.50％，其余为杂质；杂质中SiO₂＜0.5％。其中，CaO/(SiO₂+0.5*Al₂O₃)的范围为0.7～1.4。本发明的中低氟渣系减少了高氟渣挥发污染，使用时电耗低，综合冶金性能良好。

基于Laves相强化的多主元耐磨耐蚀合金及制备方法 849

 0

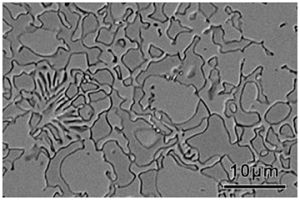

本发明涉及合金耐磨耐腐蚀技术领域，提供了一种基于Laves相强化的多主元耐磨耐蚀合金及制备方法，合金以质量比计含12.0~25.0%的Cr、12.0~25.0%的Ni、12~25%的Fe、12~25%的Co、20~32%的Mo、1.5~3.5%的Si、0.1%以下的C，其余为不可避免杂质；其中，Co、Cr、Fe、Ni形成固溶体基体，Mo、Si形成Laves相。制备方法包括熔炼冶金和粉末冶金两种方法。本发明合金具备Tribaloy合金组织结构特征，以Cr‑Cr‑Fe‑Ni多主元固溶体替代Co基固溶体基体，Mo、Si形成硬质耐磨Laves相，可以实现保持高耐磨、高耐蚀性能的情况下，降低材料脆性同时节约原材料成本，特别适用于高温和腐蚀工作环境同时要求抗磨损的领域。

铁基金属间化合物预合金雾化粉末新材料 758

 0

本发明属于粉末冶金制品制备领域，特别涉及适用于含有O2，SO2，SO3，H2S等含有腐蚀性组分的工作环境材料，替代部分高温合金和陶瓷材料的新材料，该方法首先将上述原料投入中频感应电炉中熔炼，将熔炼后的铁基金属间化合物预合金采用超高压气水组合雾化法制品金属粉末，然后经过离心脱水、静态烘干、标准筛分，制备出材质均匀、不同粒度分布、低氧含量的铁基金属间化合物预合金粉末。

钒、钛微合金化中碳槽帮铸钢的制备方法 813

 0

本发明公布一种钒、钛微合金化中碳槽帮铸钢的制备方法，属于矿山冶金机械材料技术领域。该制备方法是对在ZG30MnSiMo成分基础上进行0.05～0.5％V，0.01～0.1％Ti微合金化的中碳槽帮铸钢提出的。其制备方法主要是通过熔炼、模铸、开箱、热处理等过程进行制备。其中模铸时钢水凝固过程是在电压为30V～90V、电流强度为60A～100A的直流电流条件下进行。另外对开箱后的槽帮铸钢进行控制钒、钛的碳氮析出物部分溶解的高温正火、以及调质的热处理过程。按照上述成分及工艺方法处理，可以保证该槽帮铸钢得到弥散分布的近球形的钒、钛的碳氮析出物的抗磨相，从而使该槽帮铸钢的抗拉强度≥1200MPa、室温冲击韧性α_kv≥60J/cm²，耐磨性可达ZG30MnSiMo的2.8倍以上，满足矿山冶金机械零部件对耐磨损性能的高要求。

通过粉末烧结制备高磁性能含磷硅钢薄片的方法 1051

 0

一种通过粉末烧结制备高磁性能含磷硅钢薄片的方法，属于粉末冶金技术领域。本发明通过真空熔炼气雾化制备成分范围为Fe‑(3‑6.5)wt.％Si‑(0.05‑1)wt.％P的合金粉，将其放置在陶瓷坩埚中均匀振实并放置重物压住，随后进行高温烧结使其冶金结合，再经热轧、冷轧、退火等处理后，得到具有优异性能的含磷硅钢薄片。本发明在硅钢材料体系中加入P元素，能够有效降低铁损、优化磁性能并促进活化烧结；采用气雾化粉末能够很好地保证产品的少夹杂和纯净度；在低熔点P元素及粉末压烧的协同作用下解决了球形气雾化粉末难以成形的缺陷，并避免了需添加成形剂导致的工艺复杂性及后续的脱胶残碳问题，有效缩短制备工艺流程，具有操作简单、生产效率高、工艺流程短、性能优异等优点。

高通量制备多组分梯度金属材料的装置 634

 0

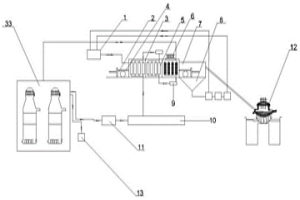

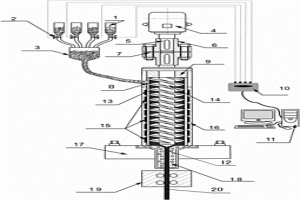

本发明属于金属加工制备领域，尤其涉及一种沿长度方向化学成分连续梯度分布的多组元合金管、棒、型等长材的高通量制备多组分梯度金属材料装置。该装置包括粉末流速在线调节系统、旋转进料系统、加热系统、保温系统、电机驱动系统、坯料成形系统和控制系统。由于采用上述技术方案，本发明的装置具有结构简单，使用方便，容易控制，该装置通过控制熔融金属成分的连铸工艺来实现高通量多组分梯度金属材料制备，缩短了材料从成分设计、熔炼、性能制备、应用制备的时间进程，减少了多炉熔炼合金的冶金能耗，降低了开发成本，提高了新金属梯度材料制备质量和效率。

无掺杂元素的单相SmCo7纳米晶合金块体材料的制备方法 918

 0

本发明公开了一种无掺杂元素的单相SmCo7纳米晶合金块体材料的制备方法,属于纳米材料和新型粉末冶金技术领域。首先将金属Sm和Co按照26.7∶73.3的质量比混合,用真空感应熔炼炉熔炼成SmCo7合金铸锭母材;在氩气保护下,将母材合金破碎成粉末,再将粉末放入球磨罐中进行球磨,制备出非晶结构的合金粉末;将非晶合金粉末放入模具,利用放电等离子烧结技术将粉末快速烧结成型,获得单相SmCo7纳米晶合金块体材料;然后将放电等离子烧结得到的合金块体材料放入真空热处理炉中进行退火即可。本发明制备的SmCo7单相纳米晶合金组织均匀细小、晶界区域纯净无析出相,该方法路线简单、流程短、技术参数可控。

低温精炼制备低铝钙杂质硅铁合金的方法 910

 0

本发明公开了一种低温精炼制备低铝钙杂质硅铁合金的冶炼方法，属于冶金精炼技术领域。使用的精炼渣包括Fe2O3、SiO2、Al2O3、CaO、CaF2，渣金比取0.1～0.5，并执行以下步骤：先熔炼硅铁合金15分钟，再将精炼渣覆盖在硅铁合金表面熔炼15分钟，然后在1300℃～1600℃下精炼20～60分钟；反应过程中，充入氩气保护(流量100mL/min)，防止硅铁合金在精炼过程中被氧化。本发明中，冶炼温度为1300℃～1600℃，精炼时间为20～60分钟，能够保证硅铁合金处于液态，杂质能够更好地去除，进而能够满足低铝钙杂质硅铁合金的质量指标达到Al＜0.2％，Ca＜0.005％的预定要求。

制备高铌钛铝合金粉末的方法 1010

 0

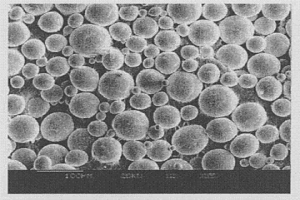

本发明属于粉末冶金技术领域，特别是提供了一种高铌钛铝合金粉末的制备方法。原料采用铸态高铌钛铝基合金铸锭，工艺流程为：熔炼→均热化处理→车削加工→机加工成可以连接的棒材→无坩埚感应加热连续惰性气体雾化法，具体步骤为：(1)熔炼采用等离子冷床工艺；(2)在1100－1300℃保温24－48小时，进行均热化处理；然后将铸锭的表面氧化皮去除；(3)采用的线切割和机加工方法将铸锭加工成以螺纹连接的直径为20－25mm长度为200－500mm的棒材，然后进行车削处理去除棒材表面的氧化铁皮；(4)采用无坩埚感应加热连续惰性气体雾化工艺将棒材制成粉末，工艺参数为惰性气体压力2.0－5.0MPa，氩气流量160－220Ls－1。本发明的优点在于所制备的粉末球形度很好，纯度高，具有很好的流动性而且粉末收得率高。所制备的粉末球形度达到80－95％，粉末收得率75－85％。

低氧高纯净钢的大生产冶炼方法 665

 0

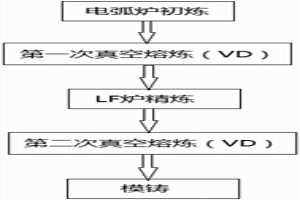

本发明提供了一种低氧高纯净钢的大生产冶炼方法，涉及冶金技术领域，能够通过采用电弧炉初炼及炉外精炼（VD、LF）冶炼工艺，并通过改变在该冶炼工艺的不同阶段添加铝的含量来实现减小钢中夹杂物的尺寸及减少钢中夹杂物和氧的含量的目的。该方法包括S1、电弧炉初炼；S2、第一次真空熔炼；S3、LF炉精炼；S4、第二次真空熔炼；S5、模铸。本发明实施例提供的技术方案适用钢冶炼的过程中。

SnZn基低温无铅焊料的制备方法 868

 0

本发明涉及一种SnZn基低温无铅焊料的制备方法，属于冶金技术领域。本发明方法用于制备SnZn基低温无铅焊料，此种焊料与传统共晶Sn‑37Pb焊料相近，结合强度高，可靠性好，可作为电子封装领域中共晶Sn‑37Pb焊料的完全替代品。本发明方法采用了中间合金的工艺，能够制备含准确元素含量(0.1％量级)的合金，并针对不同的金属特性，对制备方法，对熔炼温度、熔炼时间、环境控制、真空度的控制、冶炼工艺参数、中间合金选择及制备过程，都进行了特殊的设计，可以解决传统工艺中出现的各种问题，保证冶炼速度和冶炼质量，形成均匀的组织，具备可靠稳定的冶炼效果，避免了合金劣化和非目标合金组织的生成，同时工艺鲁棒性较好，对设备要求适中。

铝用Al-V中间合金及其制备方法 768

 0

本发明公开了一种铝用Al‑V中间合金及其制备方法，属于冶金技术和金属材料技术领域，所述铝用Al‑V中间合金成分按重量百分比包括V 3％～6％，Fe≤0.2％，余量为Al和杂质，本发明通过控制熔炼方法和浇铸方法，能够精确控制铝用Al‑V中间合金微观组织中的含V相种类和含量，适用于各类品质和要求的、应用于商用铝合金熔炼的铝用Al‑V中间合金，以满足工业生产的不同需求。

黄铜矿的浸出方法 627

 0

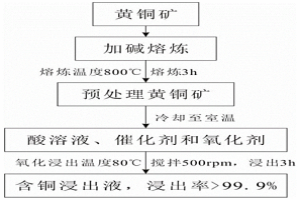

本发明提供了一种黄铜矿的浸出方法，属于湿法冶金技术领域，包括以下步骤：(1)将黄铜矿与碱混合后进行熔炼，得到预处理黄铜矿；(2)将所述步骤(1)得到的预处理黄铜矿与酸溶液、催化剂和氧化剂混合进行氧化浸出，得到含铜浸出液。本发明首先采用碱对黄铜矿进行熔炼处理，使得黄铜矿的晶格结构发生变化，铜的浸出更为容易，且降低后续浸出的浸出温度；在酸浸出过程中加入催化剂和氧化剂，进一步降低浸出温度、缩短浸出时间并提高铜的浸出率。实施例的结果显示，本发明提供的浸出方法的浸出温度为75℃、浸出时间为2h，铜的浸出率达到99.9％以上。

控制高温合金偏析的真空电弧重熔3D模型及控制方法 715

 0

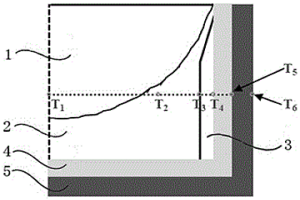

本申请涉及真空电弧重熔领域，公开了一种控制高温合金偏析的真空电弧重熔3D模型及控制方法，真空电弧重熔3D模型包括真空电弧重熔高温合金的凝固传热宏观模型、凝固铸锭微观模型和冶炼工艺参数模型；控制方法包括如下步骤：步骤A、建立真空电弧重熔3D模型；步骤B、模拟工艺参数；步骤C、模拟熔炼过程；步骤D、熔炼高温合金。本申请基于真空电弧重熔3D模型，可以将真空密闭的真空电弧重熔冶炼过程转化为可视化操作，并能直观表征出凝固铸锭的宏‑微观组织，制定较为适宜的真空电弧重熔高温合金的冶炼工艺参数，从而降低合金偏析、提高冶金质量，对于冶炼工艺参数的调整匹配、凝固铸锭组织与冶炼质量的把控提供了理论依据与工程指导。

用于电渣重熔C-HRA-3合金的中氟高效脱硫渣系及使用方法 834

 0

本发明涉及一种用于电渣重熔C‑HRA‑3合金的中氟高效脱硫渣系及使用方法，属于电渣特种冶金技术领域，解决了现有电渣熔炼渣系合金元素控制易发生波动、脱硫效果不佳、高氟渣挥发污染的问题。中氟高效脱硫渣系中，各组分的质量百分含量为：CaF2：38％～43％，Al2O3：13％～23％，CaO：28％～38％，MgO：6％～10％，ZrO2：0.1％～0.45％，TiO2：0.2％～0.45％，其余为杂质。本发明的渣系用于电渣重熔C‑HRA‑3合金时脱硫效果好，环境污染小，能够满足C‑HRA‑3耐热合金的电渣熔炼要求，保证合金成分符合要求。

高纯窄粒径镍基钎料合金粉末制备方法 665

 0

本发明属于本发明属于粉末冶金技术领域，尤其涉及一种高纯窄粒径镍基钎料合金粉末制备方法，其包括以下步骤：(1)对Ni、Cr、B等钎料合金原材料进行电子束熔炼，单质金属纯度≥99.995wt％，气体含量小于5ppm；(2)对提纯后的原料进行配料，采用真空感应熔炼法制备合金铸锭；(3)采用气雾化制粉工艺，得到镍基钎料合金粉末；(4)对镍基钎料合金粉末进行分级，得到高纯窄粒径分布钎料合金粉末。本发明方法制备的钎料合金粉末纯度高、气体杂质含量少，焊接性能好，制作粘带钎料、膏状钎料成型性好。

ZCuAl8Mn14Fe3Ni高锰铝青铜的电渣重熔渣系及方法 945

 0

本发明涉及一种ZCuAl8Mn14Fe3Ni高锰铝青铜的电渣重熔渣系及方法，属于电渣特种冶金技术领域，渣系由氟化钙CaF2和碱金属氟化物XF组成，其中X为Na或Li；X为Na，以质量百分含量计，所述渣系的组分为：CaF2：30％～33％，NaF：67％～70％，所述渣系熔点区间810～820℃；X为Li，以质量百分含量计，所述渣系的组分为：CaF2：20％～23％，LiF：77％～80％，所述渣系熔点区间760～780℃。本发明提供的渣系符合ZCuAl8Mn14Fe3Ni高锰铝青铜的电渣熔炼技术要求，使得熔炼过程中电渣锭得到近似的凝固条件，凝固组织的差异性减小。
