北京有色金属冶金技术理论与应用

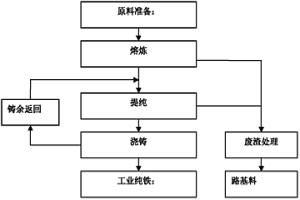

用转炉废渣粒铁冶炼工业纯铁的工艺 919

 0

一种用转炉废渣粒铁冶炼工业纯铁的工艺,属于钢铁冶金的纯铁冶炼技术领域。包括以下步骤:原料准备;采用碱性炉衬的中频感应炉或真空感应炉进行冶炼;第一炉应采用含铁量大于90wt%的粒铁原料或添加大于20%的返回原料进行熔炼;出铁水时,采用留铁水操作;感应炉熔炼时,根据熔化速率连续补充加入原料粒铁,燃氧枪助熔;在熔炼过程中,加入石灰或萤石调渣,换渣;除完全渣;真空提纯;真空取样。优点在于,冶炼成本、工艺过程损耗等都有明显降低,所以采用本发明生产工业纯铁的成本比传统工艺大幅度降低。

制备超高纯铜铸锭的方法 663

 0

本发明公开了属于真空冶金技术领域的一种制备超高纯铜铸锭的方法。是采用高纯度石墨作为坩埚和模具材料,其工艺过程是取原材料经过清洗、烘干、装料、抽真空、真空熔炼、真空浇注得到超高纯铜铸锭;通过严格控制熔炼前及熔炼和浇注过程中可能引起污染的各个环节,最后使铸锭的纯度达到99.9999%,金属杂质总量小于1PPM以上。本发明的优势在于可生产大截面铸锭,投资少,生产成本低,生产周期短。

磁控溅射CO-CR-TA合金靶的制造方法 911

 0

本发明属于冶金制备领域,特别涉及一种磁控溅射CO-CR-TA合金靶的制造方法。该方法以99.95%的电解钴,99.9%的电解铬,99.9%的钽为原料,经真空熔炼,铸锭、锻造,轧制,热处理(或经真空熔炼,铸锭,轧制,热处理),然后机加工成成品。合金成分AT%范围为:CO 73-88%,CR 8-25%,TA 2-6%;在熔炼过程中浇注温度在熔点以上50℃～150℃,锻造温度在1000℃～1200℃,轧制温度为1100℃～1300℃,热处理温度为700℃～1000℃,保温4～10小时,然后淬火。本发明与现有技术相比具有成品成分控制精确,分布均匀,成品的纯度高,密度大、磁透率高的优点。

AL-TI-C中间合金的制备方法 1118

 0

一种AL-TI-C中间合金的制备方法,涉及一种用于细化铝及铝合金晶粒的AL-TI-C中间合金的制备方法,特别是采用真空自耗电弧熔炼法制备AL-TI-C中间合金的方法,其特征在于制备时将按设计要求的AL∶TI∶C重量比的AL、TI、C粉末均匀混合后,压制为圆柱状自耗电极,直接采用真空电弧熔炼进行熔炼得到AL-TI-C中间合金。采用本发明的方法获得的中间合金成品率高,且表面质量及内部的冶金质量有了明显的改善。

钛-铝系金属间化合物基合金均匀化熔铸工艺 671

 0

本发明属于合金熔炼技术领域,涉及对Ti-Al系金属间化合物熔炼工艺的改进。本发明的基本特征是采用了真空自耗电弧炉与真空铸造凝壳炉相结合的熔铸工艺,既保证了合金成分的均匀性,又解决了大铸锭的熔炼问题。采用本工艺能为变形加工提供成分均匀、冶金质量优良的铸坯或铸锭,使合金具有优良的可锻性进而使热变形产品具有优良的力学性能。

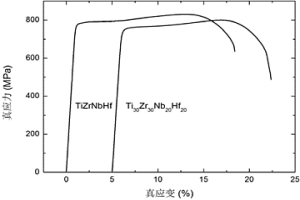

高强度低弹性模量TiZrNbHf高熵合金及制备方法 876

 0

本发明涉及一种具有高强度低弹性模量的TiZrNbHf高熵合金及制备方法，高熵合金的成分为TiaZrbNbcHfd，20≤a≤35,20≤b≤35,20≤c≤35,20≤d≤35。本发明合金的制备方法包括：将冶金原料Ti、Zr、Nb和Hf金属去氧化皮，按摩尔比精确称量配比，供熔炼制备合金使用；使用非自耗真空电弧炉或者冷坩埚悬浮炉熔炼合金，在水冷铜坩埚内熔炼合金，使用真空吸铸或者金属模设备，将合金吸铸或浇铸到铜模中，获得高熵合金棒或板状材料。本发明的高熵合金具有高强度、低杨氏模量，在高温条件下具有优异的组织性能稳定性，合金组成元素为对人体无毒或低毒性元素，因此，该高熵合金在生物医用和高温部件上具有很好的应用前景。

高温氯化竖炉 947

 0

本发明涉及一种新型高温氯化竖炉，属于冶金行业氯化焙烧的竖炉，原料是含氯化钙球团，可用于提取冶金、选矿废渣中的金、银、铜、铅、锌、锡、钴、并生产氧化球团。包括给料装置、焙烧室、燃烧室、冷却排料装置和氯化金属气体排出装置。燃烧室位于焙烧室的一或二侧，通过火道联通。抽气口在进料口下方一或工侧，该装置升温能力强，控温灵敏加热均匀，不易结瘤并带有破结瘤装置，产品质量一致性好。

粉煤灰生产氧化铝的方法 904

 0

一种粉煤灰生产氧化铝的方法,涉及一种综合利用粉煤灰资源生产冶金级氧化铝或者非冶金级氧化铝的工艺方法。其特征在于其生产过程的步骤包括:(1)将粉煤灰、石灰石粉或者石灰粉加入碱液,制成生料浆;(2)将生料浆烧制成熟料;(3)将熟料进行碱浸出;(4)将浸出液进行脱硅处理后,进行液固分离;(5)将液固分离出的脱硅后液,进行碳酸化分解,得到氢氧化铝;(6)氢氧化铝经焙烧后得到氧化铝产品。本发明的方法,可用于处理不同来源不同的化学组成及矿物组成的粉煤灰原料生产氧化铝,技术成熟可靠,和已有的酸法生产工艺相比,无需采用较昂贵的耐腐蚀设备;和已有的碱法生产工艺相比,物料流量小,固相残渣量少,有利于环境保护。

低成本大规模工业化生产铁基弥散强化材料的方法 794

 0

本发明提供了一种低成本大规模工业化生产铁基弥散强化材料的方法,属于氧化物弥散强化材料技术领域。本发明提供了一种有工业应用价值,成本低廉的弥散强化铁基材料的粉末冶金制备方法,在工业酸洗废液中加入氯化钇后,利用Ruthner-喷雾焙烧技术工艺对酸洗废液进行处理,溶液在喷雾焙烧过程中被雾化成为微小液滴,使液滴同气体发生接触并干燥成粉末,粉末在空气中加热成为金属氧化物。将所得金属氧化物混合粉在氢气流中还原后得到氧化钇弥散强化铁粉。该弥散强化铁粉经致密化后得到高性能的弥散强化铁材料。该方法制备出的铁基弥散强化材料制备工艺简单,直接利用钢厂酸洗废液工艺即可,成本低廉,且制备出的弥散强化铁基材料性能优异,适合大规模生产。

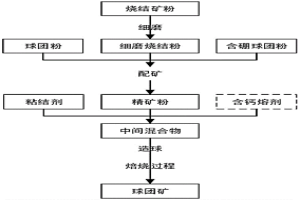

球团矿、其制备方法和制备装置 1073

 0

本发明公开了一种球团矿、其制备方法和制备装置，属于烧结矿粉技术领域。该球团矿中各组分的质量百分含量包括：TFe：62.1％～65.82％，FeO：0.2％～0.51％，SiO₂：1.90％～6.13％，CaO：0.19％～3.23％，MgO：0.18％～0.52％，Al₂O₃：0.58％～3.28％；该制备方法包括：对烧结矿粉进行细磨，得到具备设定参数的细磨烧结粉；将球团粉和/或含硼球团粉、细磨烧结粉配矿，得到精矿粉；向精矿粉中加入粘结剂，得到中间混合物；中间混合物依次经过造球和焙烧过程后，制得球团矿。该制备装置包括研磨装置、容器、造球装置、焙烧系统，能够用于实施该制备方法。其能够利用质量较差、环境代价相对较高的烧结用矿粉制备得到质量较好、环境代价相对较低的球团矿，为冶金行业的绿色发展开创了简便而有利的途径。

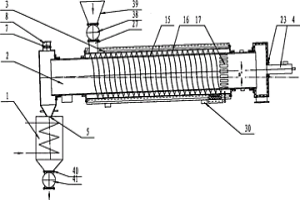

逆流换热二氧化锰还原转窑 832

 0

本发明公开了一种逆流换热二氧化锰还原转窑，属于冶金工程领域。逆流换热二氧化锰还原转窑是将立式多管二氧化锰还原焙烧炉中所经过的原料加热、还原放热反应、产品水冷却三个过程在竖管中顺序而下的流程，改为原料加热过程在套管中被螺旋叶片推进逆坡而上与还原放热反应+产品冷却过程在管内转动顺坡而下进行逆流换热的流程。使原料的升温过程与产品的降温过程在同一设备中逆向进行，实现热量交换，从而降低了加热燃料及冷却水的消耗。本发明将一个大量消耗能源，污染环境，消耗冷却水的生产设备变为一个极少消耗能源，极少污染环境，少消耗冷却水的生产设备，是对二氧化锰还原焙烧炉的创新。

低钠亚微米煅烧氧化铝的制备方法 840

 0

本发明涉及一种低钠亚微米α‑氧化铝的制备方法，其特征在于制备过程采用工业氧化铝为原料，所述的工业氧化铝，为拜耳法生产的冶金级氢氧化铝经悬浮焙烧炉在1100‑1300℃闪速焙烧后得到的工业氧化铝，其主晶相为γ相，BET比表面积为60‑100m2/g，氧化钠含量小于0.5%（wt%），氧化铁含量小于0.015%（wt%），二氧化硅含量小于0.015%（wt%）；将该工业氧化铝与纯水、晶形调整剂共同配制成浆料，经过湿法除杂处理得到湿氧化铝，最后进行煅烧，得到低钠亚微米晶的α‑氧化铝产品，经过搅拌磨、陶瓷球磨机或砂磨机研磨分散后得到低钠的亚微米α‑氧化铝粉体。

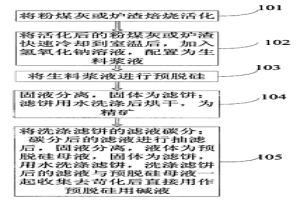

粉煤灰或炉渣预脱硅的方法 868

 0

本发明涉及一种粉煤灰或炉渣的综合性利用的方法,特别是涉及一种粉煤灰或炉渣预脱硅的方法。该方法主要包括粉煤灰或炉渣的焙烧活化、活化粉煤灰或炉渣与氢氧化钠溶液的生料配方工艺、白炭黑生产的工艺流程。本方法通过先将粉煤灰或炉渣焙烧活化,然后用氢氧化钠溶液在低温下提取非晶态氧化硅的工艺路线,能将脱硅粉煤灰的氧化铝与氧化硅质量比达到2.14,为粉煤灰或炉渣作为提取冶金级的氧化铝的原料来源,提高粉煤灰以及炉渣的综合利用价值开辟了新的道路。

从高镁型低品位硫化镍矿中回收镍和镁元素的方法 721

 0

本发明属于有色冶金领域,涉及一种从高镁型低品位硫化镍矿中回收镍和镁元素的方法。主要工艺包括硫酸铵焙烧浸出、细菌浸出、Ni2+和Mg2+分离、溶液结晶和高纯氧化镁的制备等步骤。其特征是:将高镁型低品位硫化镍矿采用硫酸铵焙烧-细菌浸出两段浸出工艺浸出矿石中的镍和镁,以稻壳固定硫酸盐还原菌并构建上升流固定床反应器吸附回收溶液中的Ni2+,再用溶液结晶的方法回收溶液中的硫酸镁,进而用得到的硫酸镁热解制备高纯氧化镁。采用本发明能够使高镁型低品位硫化矿中的镍和镁元素得到充分回收利用,工艺简单,能耗低,环境友好。

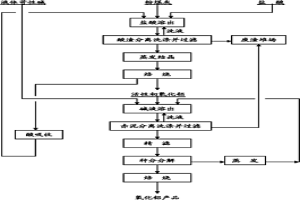

由粉煤灰提取氧化铝的方法 1074

 0

本发明公开了一种由粉煤灰提取氧化铝的方法,该方法包括:a)酸法处理:将盐酸与粉煤灰混合送入内衬聚四氟乙烯材料的溶出器进行溶出;将溶出的料浆进行沉降槽分离,上部溢流经蒸发结晶、焙烧分解成活性初氧化铝和氯化氢气体,氯化氢气体经回收制酸返回粉煤灰溶出工序;b)拜耳法处理:活性初氧化铝与循环母液混合后送入压煮器进行溶出;将溶出的料浆进行沉降槽分离,上部溢流经精滤制得精液;所述精液和氢氧化铝晶种混合,经种分分解得到分解母液和氢氧化铝;所述分解母液经蒸发后返回活性初氧化铝溶出工序,所述氢氧化铝经过滤、洗涤、焙烧得到氧化铝产品。采用本发明方法可制得满足国家标准要求的冶金级氧化铝。

SCR废烟气脱硝催化剂的回收方法 759

 0

本发明涉及一种SCR废烟气脱硝催化剂的回收方法，采用湿法冶金的过程。SCR废烟气脱硝催化剂破碎后，进行预焙烧处理后，按比例加入NaOH溶液进行溶解。溶解后进行固液分离操作，然后对所得沉淀加入硫酸，经浸出、沉降、水解、盐处理、焙烧，可得到TiO2。对于第一次固液分离得到的溶液，滴加硫酸调节pH值，加入过量硝酸铵沉钒，进行第二次固液分离。将过滤得到的偏钒酸铵经高温分解，值得V2O5成品。对于第二次固液分离得到的溶液，加入盐酸调节pH值，再加入NaCl，得到钨酸钠，经精制、过滤、离子交换等工艺，分离杂质成分，再经蒸发结晶得钨酸钠产品。本发明的方法，工艺简单，设备通用，原料易得，价格低廉，且回收率高。

去除空气中酸性气体的过滤材料的制作方法 1079

 0

一种去除空气中酸性气体的过滤材料的制作方法,步骤为高锰酸钾溶液的配制;制球:原料氢氧化铝粉碎后(粒度7～15微米)上脱水炉闪速焙烧后制成氧化铝粉,之后上成球机加高锰酸钾溶液成球,球的大小大致控制在3-5MM;水化:制好的料球用95-100℃的蒸汽进行水化,时间6-8小时;焙烧成品:经水化完成的过滤材料送入电热回转炉中进行活化焙烧,得成品材料。本发明的优点是:采用本发明工艺方法制出的过滤材料,对HS的有效吸附能力达到16%,增加了氧化铝吸附的比表面积,提高了净化效率。将这种材料应用在空气净化设备上,可广泛应用于石油化学工业,造纸冶金等行业的设备仪表室,能有效防止HS对仪器仪表的酸性腐蚀。

洁净钢生产用引流砂及其制备方法 733

 0

本发明提供一种洁净钢生产用引流砂及其制备方法，属于冶金耐火材料技术领域。该引流砂以平均粒径为50~500微米的碳化硅颗粒为原料，在1100~1650℃之间进行焙烧，焙烧后形成成分为SiC‑SiO₂包覆结构的颗粒。按重量份数计，将焙烧后的颗粒与1~20份的中碳或高碳石墨混匀形成SiC‑SiO₂‑C复合引流砂。其中SiC在与高温钢液接触时用于支撑整体颗粒结构，SiO₂与钢液反应形成顶层烧结层，石墨C在开浇时起到润滑作用。本发明提供的引流砂具有成分简单、颗粒松散和自开率高的优点，SiC和石墨进入钢液熔池后可进一步脱氧，有利于高品质洁净钢的生产。

用大粒度褐铁和赤铁矿石生产直接还原铁的工艺方法 1101

 0

本发明属于钢铁冶金领域,涉及一种用于铁主要以褐铁矿和赤铁矿存在的铁矿石,在焙烧竖炉中采用直接还原焙烧方法生产还原铁的工艺方法。其特征在于:原矿粗碎至粒度范围为100%–50mm,与特制的还原剂和助熔剂按比例充分混合,在焙烧竖炉中进行直接还原焙烧,并采用磨矿磁选法得到铁品位90%,铁的回收率大于80%的直接还原铁产品;该工艺还原温度1100℃～1250℃,具体温度根据矿石的性质确定,还原时间120~240分钟。该工艺可以根据不同的矿石性质,添加不同量的还原剂和助熔剂。

用含碳铁矿球团生产直接还原铁的方法 665

 0

本发明涉及一种直接还原铁又称海绵铁或金属化球团的生产方法。其特征在于利用机械连续输送含碳铁矿球团料层,先经过干燥、预热后,在上表面点火形成高温还原焙烧层,从下向上鼓入热风,使还原焙烧层从上往下扩展,达到整个料层实现顺流式还原焙烧。在焙烧层中,还原反应生成的CO在球团周围就地燃烧放热以加热球团自身,这样就最大限度地缩短了传热距离,提高了生产率。为了提高还原焙烧层的温度,可用富氧鼓风。用这种方法生产直接还原铁,设备简单、生产率高和燃料消耗低。此方法可用于生产炼铁用金属化炉料,炼钢用海绵铁,也可用于处理冶金含铁废料。

从拜耳赤泥中选择性浸出钪和钠的方法 1024

 0

本发明主要属于火法－湿法冶金技术领域，具体涉及一种从拜耳赤泥中选择性浸出钪和钠的方法。所述方法不仅可以实现赤泥中稀贵金属元素钪和含量较高的钠元素浸出，还实现了赤泥中钪与铁元素的分离。根据赤泥中钪的赋存形态，采用浓硫酸混匀，低温硫酸盐化后；再进行中温焙烧，在盐化和中温焙烧的同时回收逸出的三氧化硫、二氧化硫或硫酸；待杂质硫酸盐物相分解后，水浸得到富钪钠低铁洗液。本发明所述方法制备获得的富钪钠低铁浸出液为后续离子交换、溶剂萃取和反萃取步骤提供了绝对优势；固液分离后得到的高铁低钠浸后渣可作为建材或高炉炼铁原料；另外，本发明所述方法中的所用试剂硫酸还可回收再利用，不产生新的污染。

高效固废综合利用系统 987

 0

本实用新型公开一种高效固废综合利用系统，涉及冶金固废处理技术领域，解决了相关技术中转炉除尘灰处理存在副产物须再处理的技术问题。包括依次设置的配料模块、混合模块、造球模块与转底炉焙烧模块，配料模块包括接收从转炉产出的转炉除尘灰，转底炉焙烧模块后相对设置有除尘回收锌粉模块和热压模块，除尘回收锌粉模块用于回收从转底炉焙烧模块排出的高温烟气中粉尘，热压模块用于将转底炉焙烧模块在还原气氛下产出的金属化球团进行热压，并形成热压块，热压块被配置为返至转炉。金属化球团经热压模块被热压形成热压块，可用作转炉的废钢原料，解决了传统火法冶炼处理冶金灰的产生副产物的问题，将固废循环进行耗用，实现了固废的循环利用。

催化型铁酸钙脱磷剂 728

 0

催化型铁酸钙脱磷剂, 属火法冶金技术领域, 主要 用于铁水预处理及炼钢脱磷。克服了石灰系脱磷剂中石灰不能 直接与磷反应, 而且磷氧化后遇到铁水中碳容易被还原, 导致的 脱磷效率低, 以及脱磷剂熔点高, 造渣时间长, 热量及耐火材料损 耗大等缺点。主要成分是铁酸钙(CaxFeyOx+1.5y), 同时含有少量起调剂熔点和催化作用的Na、K、Al、F元素。它与铁水中的磷反应能一次形成稳定的磷酸盐化合物, 脱磷速度快, 而且在脱磷过程中不过度脱碳。

通过外加磁场诱导从钴冰铜熔体中提取钴铁合金的方法 864

 0

本发明涉及火法冶金技术领域，提供了一种通过外加磁场诱导从钴冰铜熔体中提取钴铁合金的方法，将还原电炉生产的高温钴冰铜转移至高温磁选装置；控制降温幅度，在1150‑1250℃对所述熔体施加800～1000奥斯特的外加磁场，使钴铁合金析出长大并沉降；将析出的钴铁合金和硫化亚铜液相分离得到钴铁合金成品。本发明通过对高温钴冰铜外加电磁力，利用钴冰铜中钴铁合金与硫化相的结晶温度、比重及磁感应强度的差异，达到提高钴金属转化率并实现钴铁合金与其它硫化相高效分离的目的；本发明改进了现有钴冰铜缓冷后再磨矿磁选的生产工艺，提高金属转化率、减低磨矿能耗，大大提高钴、铜分离效率；工艺流程短、节约成本、具有广阔应用前景。

用于废旧锂离子电池中石墨浮选的复合调整剂及废旧锂离子电池中石墨的回收方法 927

 0

本发明提供了一种用于废旧锂离子电池中石墨浮选的复合调整剂及废旧锂离子电池中石墨的回收方法。该复合调整剂包括巯基化合物和水玻璃。在石墨浮选的过程中加入该复合调整剂，能够减少铜、镍钴锰进入到浮选精矿，从而降低石墨中铜、镍钴锰的含量，提高石墨中碳的品位。浮选尾矿中铜、镍钴锰等有价组分得到了富集，可作为湿法或火法冶金回收这些有价组分的原料。

含镍、钴废电池和含铜电子废弃物协同回收金属的方法 865

 0

本发明提供了一种含镍、钴废电池和含铜电子废弃物协同回收金属的方法，将初步破碎及富集金属元素的废电池和含铜电子废弃物混合，配入造渣剂和一定配比的还原剂进行氧化还原反应，反应过程中相对活泼的金属铁、铝等形成氧化物进入上层渣相，金属钴和镍则进入底层的铜液，从而实现金属相与渣相分离并得到含有铜、钴、镍的金属，再通过电解精炼分别回收铜、钴、镍等高纯度金属；该发明流程短，采用高温火法冶金协同回收电池和电子废弃物中的有价金属，避免了传统废旧电池湿法回收效率低、污染环境、需要使用大量浸出液、大量消耗酸和碱的问题，为废三元电池和电子废弃物资源回收提供了高效的新型回收途径，具有良好的工业应用前景。

双联整铸定向凝固涡轮导向叶片的熔模铸造方法 1067

 0

本发明是一种双联整铸定向凝固涡轮导向叶片的熔模铸造方法，该方法的步骤包括制备陶瓷型芯，再将其放入外形模具中压制叶片蜡模，经组模后涂制型壳并脱蜡焙烧，然后熔炼浇注、脱壳、脱芯、切除浇道多余部分，本发明方法工艺简单易行，可有效降低叶片的夹杂、疏松、晶体取向偏离等冶金缺陷报废率，并提高铸件尺寸精度，进而大幅提高产品合格率，减少经济损失，可满足大规模生产需求。

高炉冶炼石煤钒矿制备岩棉和含钒生铁的方法 1081

 0

本发明提供了一种高炉冶炼石煤钒矿制备岩棉和含钒生铁的方法，属于节能建材领域和冶金领域。本发明将石煤钒矿、炼钢渣、铁矿粉和焦末混合后进行烧结，得到烧结矿；然后将所述烧结矿与焦炭进行高炉冶炼，得到酸性系数为1.2～2.0的酸性熔渣和含钒生铁；所述酸性熔渣经保温精炼后直接制备岩棉。本发明采用高炉冶炼石煤钒矿，以高炉火法冶金工艺代替目前石煤水法提钒工艺，生产过程无HCl和Cl2气体和有毒高价态钒氧化物、五价钒离子及大量废渣产生，生产的酸性系数为1.2～2.0的熔渣可以制造各种优质岩棉，副产物含钒生铁可作为钢铁冶炼的原料，固体产物能够充分回收，实现了石煤钒矿的资源化利用和工业废料的利用，生产成本低廉。

流体渐固化法回收废旧锂电池正极材料的方法 1059

 0

本发明涉及一种流体渐固化法回收废旧锂电池正极材料的方法，通过将物料转化为流体，使其易于输送并保证了反应物的充分接触，可提高金属的回收率；反应期间物料逐渐固化，反应完成后转化为固态金属盐产品，避免了回收过程中废水的产生；反应过程中水以结晶水和水蒸气的形式从反应体系中去除，保证了反应物的浓度不降低，金属回收率高；本方法无需外加还原剂，无需高温，成本低，能耗低。本公开提供了一种兼备火法冶金回收技术无废水、试剂消耗量少和湿法冶金回收技术金属回收率高、操作温度低优势的新方法。

用于生产模铸锭、铸件及连铸坯的铸造新技术和装置 1003

 0

用于生产模铸锭、铸件及连铸坯的铸造新技术和装置。用低熔点液态金属或合金做热传导剂,冷却制作半固态金属的搅拌器,导出被凝固金属中的热能,使其经半固态后再凝固成锭(坯)或铸件,来提高有色金属与合金及钢铁的铸锭、铸件及连铸坯的质量、收得率与生产效率,并回收热能。在发展高效连铸和近终形连铸的同时,可为半固态金属加工技术供应大量的所需坯料(包括部分金属基复合材料),使火法冶金符合可持续发展之方针。
