北京有色金属冶金技术理论与应用

永磁环组件及其制造方法 1079

 0

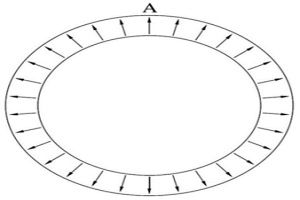

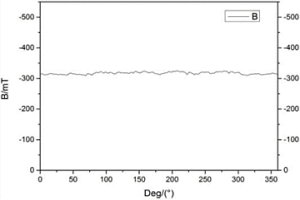

本发明属于仪器仪表技术领域，涉及一种惯性仪表用永磁力矩器组件的制造技术，具体为一种稀土-钴基辐向永磁环组件及其制造方法。该永磁环组件采用稀土-钴基永磁合金材料，通过粉末冶金方法制备制得多个辐向磁极块(1)，每个辐向磁极块(1)具有单一的磁极方向A，通过将多个辐向磁极块(1)粘结固定形成圆筒状结构的永磁环组件制得。永磁环组件机械强度可靠，中性状态下易于实现磁性元件的精密工艺制造，充磁后磁极表面辐向磁场强度大，均匀度好，解决了辐向永磁环表面磁性能低，均匀稳定性差，装配精度不高的问题。

铝电解用复合合金惰性阳极及使用该阳极的铝电解方法 1075

 0

一种铝电解用的复合合金惰性阳极,该铝电解用的复合合金惰性阳极的基体组成为(x)A(y)B,其中x为A的质量百分比含量,y为B的质量百分比含量,x为40～100%,y为0～60%;A由Cu、Ni、Fe、Co、Al、Mn、W、Cr、Ti、Sn和Zn中的单一或多种元素组成,B由Mo、Pd、Ag、Cd、Au、Pt、Sb、Mg、Ir、Bi、Pb、Si、N、C及稀土元素中的单一或多种元素组成。在基体上包覆着致密保护膜,该致密保护膜为氧化薄膜和/或渗层。电解过程中采用复合合金惰性阳极不仅可以解决陶瓷类阳极导电性能及抗热震性能差的问题,而且较单一合金阳极具有更好的耐腐蚀性能。另外,该复合合金惰性阳极特别适合在低温铝电解体系中应用,也可在稀土、Mg等熔盐电解冶金领域。

轻质碳酸镁制备工艺 820

 0

本发明涉及一种轻质碳酸镁制备工艺,尤其是涉及一种利用生石灰和湿法冶金过程产出的硫酸镁溶液生产轻质碳酸镁制备工艺,包括以下步骤:消化生石灰以便得到石灰乳;用石灰乳沉镁以便沉淀出结晶形式的硫酸钙和凝胶状的氢氧化镁;将硫酸钙与氢氧化镁分离以便得到硫酸钙和氢氧化镁浆料;向氢氧化镁浆料内通入二氧化碳以便得到碳酸氢镁溶液;加热碳酸氢镁溶液从而使碳酸氢镁分解生成碱式碳酸镁并释放出二氧化碳;和将碱式碳酸镁滤出并进行洗涤和干燥从而得到轻质碳酸镁。根据本发明的制备工艺简单,成本低,且能够处理湿法冶金产生的废液。

处理净化钴渣的工艺方法 890

 0

本发明公开了一种处理净化钴渣的工艺方法，锌精矿经硫酸化焙烧和浸出后,铜、镉、镍、钴、砷、锑、铁等杂质进入中性浸出液，其中钴是一种难以除去的杂质，本发明所针对的净化钴渣是经过有机物除钴后所得到的渣。经过本工艺方法的处理后，锌、钴的回收率可分别达到95%、90%以上。首先将湿法炼锌净化工序产出的净化钴渣进行第一段浸出，采取方法为酸浸—水洗，锌的浸出率可以达到95%以上，浓缩后的锌溶液进入锌电积工序。对一段浸出渣进行第二段浸出，采取烘干—加温酸浸的方法，钴的浸出率可以达到90%以上。

利用熔融气化炉直接还原回收锌的方法 1003

 0

本发明公开了一种利用熔融气化炉直接还原回收锌的方法，首先采用碱激发剂激发镍渣、粉煤灰、炉渣制备胶凝材料，再与含铁/锌粉尘、钢渣混合后压制成球团块，并通过熔融气化炉对球团块进行处理，本发明冷固结球团养护时间短，生产效率高，且原料来源广泛稳定，价格低廉，有利于提高固体废弃物的利用；在室温下造块，避免高温焙烧过程即可获得抗压强度较高的球团块，从而可避免其在还原过程中产生破损和粉化，以实现含锌粉尘的再资源化利用及有效消纳处理，并提高高价高质锌的回收率以取得良好的经济效益。按本发明的工艺方法处理含铁粉尘，可分别获得金属铁和锌/氧化锌，实现了资源的高效回收利用，且工艺过程能耗低、物耗低、无环境污染。

利用回转窑进行锌富集回收的方法 677

 0

本发明提供了一种利用回转窑进行锌富集回收的方法。将预热的入窑原料送入变径回转窑窑尾，并于窑尾鼓入煤粉和富氧空气，进行煅烧反应80～100min；在窑头抽风机的作用下，煅烧反应产生的烟气的流动方向与所述入窑原料的运动方向保持一致，均从所述窑尾运动至所述窑头；收集焙烧矿，磨矿磁选得到铁精矿；对抽风机抽出的烟气进行收集净化处理，使用收尘系统收集含锌粉尘，并将其与入窑原料混合制粒，得到混合入窑物料，送入变径回转窑，循环进行煅烧工序和含锌粉尘收集工序，实现对锌的循环富集；当烟气中锌含量达到10％以上后，直接收集烟气中的含锌粉尘，利用酸浸工艺进行锌的回收。该方法能够有效提高铁和锌的回收率、防止回转窑结圈，且高效节能。

MO掺杂的FECO基软磁合金 1054

 0

本发明公开了一种MO掺杂的FECO基软磁合金,属于高温软磁合金材料,该合金为具有高硬度的软磁合金FE44-XCO44ZR7B5MOX(0

镁铜复合铸造材料及其制备方法 996

 0

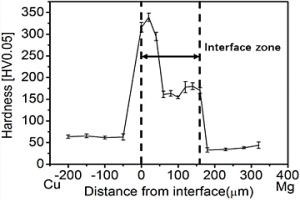

本发明涉及一种镁铜复合铸造材料及其制备方法，属于合金材料领域。复合材料包括镁合金和铜合金两个组元，通过铸造冶金结合在一起，界面处形成两种层状组织，靠近铜侧的亚层组织厚度比较薄，大约为10‑50μm，主要为Mg2Cu相，其上分布一些MgCu枝状相，靠近镁的附近的亚层结构组织大约为100‑200μm，呈均匀网状分布，其主要为Mg‑Mg2Cu共晶相。本发明的镁铜复合材料，以铜合金棒作为铸芯，镁合金作为熔体浇注于铜芯后通循环水冷却制备，该材料保持铜合金和镁合金一些优良的导电导热性能和轻质高强性能的同时，在镁合金和铜合金之间形成大的电势差，成为电偶腐蚀，从而加速镁合金和铜合金更快地降解。本发明的镁铜复合材料将有望在航空航天、石油冶金等领域得到应用。

抗冻抗泛碱赤泥免烧砖及制备方法 824

 0

一种抗冻抗泛碱赤泥基免烧砖及制备方法。各原料组分：赤泥20～40％，电厂粉煤灰10～25％，电解锰渣5～15％，冶金渣20～30％，42.5硅酸盐水泥5～9％，级配煤矸石20～30％，激发剂3～9％，改性剂0.5～2％，萘系减水剂0.1～0.2％，复合相变材料微胶囊3～10％。本发明中复合相变材料微胶囊是由改性粉煤灰作为支撑材料吸附相变材料，再由有机树脂包覆制得。添加复合相变材料微胶囊，能够有效降低免烧砖对温度的敏感性，从而降低其在冻融过程中造成的膨胀、开裂程度。本发明基于多种固废资源的复合协同效应理论，充分激发电厂粉煤灰、冶金渣等固体废弃物的火山灰活性，形成晶态或非晶态的水化产物，不仅可以填充基体内部孔隙结构，而且有效固化基体中的Na⁺，从而抑制免烧砖的泛碱。

高温耐磨耐腐蚀Cr-Ni-Si金属硅化物合金材料 877

 0

本发明公开了一种高温耐磨耐腐蚀Cr－Ni－Si 金属硅化物合金材料，该合金材料主要由Cr、Ni、Si三种金属 元素组成，其Ni的重量百分比为30～53、Cr的重量百分比为 42～65、Si的重量百分比为3.6～10；该合金材料的主要组织 组成相是：(a)Cr13Ni5Si2金属硅化物固溶体+镍基固溶体；(b)Cr13Ni5Si2金属硅化物固溶体+Cr3Si金属硅化物固溶体；(c)Cr3Si金属硅化物固溶体+Cr13Ni5Si2金属硅化物固溶体+镍基固溶体。该合金材料可广泛应用于电力、能源、石油、化工、有色金属冶金、钢铁冶金等工业中大量存在的、在高温氧化及腐蚀等环境下承受摩擦磨损作用的机械运动副零部件。

制备稀土磁致伸缩材料的方法和稀土磁致伸缩材料 736

 0

本发明提供了一种稀土磁致伸缩材料的制备新工艺。该工艺利用速凝成晶技术制备出磁致伸缩合金速凝片,将速凝片制成粉末,采用粘结或烧结等粉末冶金方法制备出高性能的稀土磁致伸缩材料。速凝成晶技术制备的磁致伸缩合金主相为柱状晶,并能有效地控制合金柱状晶的取向。在粉末冶金法制备磁致伸缩材料过程中,能使合金的柱状晶完整地保存,制备出高性能的磁致伸缩材料。该技术能有效地降低稀土磁致伸缩材料的制备成本,提高材料的磁致伸缩性能。

自锁阀用锁闭磁环的制造方法及其制造的锁闭磁环 721

 0

本发明属于空间系统控制技术领域，具体涉及一种自锁阀用锁闭磁环的制造方法及其制造的锁闭磁环。该锁闭磁环的合金原料成分按质量百分比为R：29.8％～31.5％、Co：1％～4％、Ga：0.1％～0.5％、Al：0.5％～1.5％、Cu：0.2％～0.4％、Nb：0％～0.3％、B：1％～1.1％，余量为Fe；所述R为(Nd1‑xPrx)1‑a(Dy1‑y‑zGdyHoz)a的混合物，其中0≤x≤0.2，0≤y≤0.15，0≤z≤0.1，0.1≤a≤0.3；锁闭磁环经熔炼→氢破、气流磨粉→磁场成型→烧结热处理→表面抛光处理→真空处理、涂覆耐蚀涂层→充磁工艺制备。本发明制备的锁闭磁环结构简单、稳定，使用温度高、耐环境腐蚀性好，且制作成本低，易装配，可广泛应用于低功耗、使用环境恶劣的自锁阀中，适于小型化及规模化制造。

(NbMoTaW)_100-xM_x系难熔高熵合金及其制备方法 876

 0

本发明属于高熵合金和耐高温合金领域，尤其涉及一种(NbMoTaW)_100‑xM_x系难熔高熵合金及制备方法，合金的化学成分如下：(NbMoTaW)_100‑xM_x，(0＜X≤5％)，M是B、C、O三种元素中的一种或两种；其中除元素M外，每种元素的含量均不低于5％，不高于35％。本发明的制备方法包括：首先将所需原料去除表面氧化皮等杂质，并按照原子比称量。再通过真空电弧熔炼将合金成分熔炼成铸锭即可。本发明的高熵合金在室温下具有良好的塑性，同时具有优异的高温强度和塑性，可用于特殊工况环境下的高温结构件等，在高温领域具有广阔的应用前景。

高强韧CrMnFeNi双相高熵合金及其制备方法 924

 0

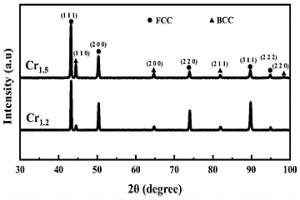

一种高强韧CrMnFeNi双相高熵合金及其制备方法，属于高熵合金领域。其成分原子百分比为Cr_aMn_bFe_cNi_d，28≤a≤34，22≤b≤24，22≤c≤24，22≤d≤24，a+b+c+d＝100。制备工艺为：原料金属Cr、Fe、Ni和Mn去氧化皮后按原子百分比称量，在真空感应炉里进行熔炼和真空保护浇铸；将制备的高熵合金铸锭在高温热处理炉中均匀化处理后进行热锻处理，空冷；随后将其放入高温热处理炉中进行回复再结晶退火，水冷，即可获得高熵合金材料。本发明通过成分调控、均匀化、热锻和再结晶处理，确保合金为均匀的双相组织，使得合金具有高强度(屈服强度超过490MPa，抗拉强度超过760MPa)，良好的强塑性匹配，解决了现有单相CrMnFeNi高熵合金屈服强度低的问题，制备方法简单可靠，安全性好，适合工业化生产，经济价值高。

体心立方结构为主的储氢高熵合金及其制备方法 813

 0

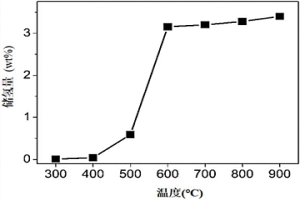

本发明属于储氢材料领域，涉及一种BCC结构为主的储氢高熵合金及其制备方法。该高熵合金的成分表达式为：(TiaZrbNbc)xMy, 5≤a≤35 at%，5≤5 at at%，5≤c≤35 at%, a+b+c=x，15≤x≤100 at%，M是Hf、Fe、Co、Cr、Mn、Ni、Mo及W中的任意一种或多种，每种M的原子百分比在0‑35%之间，且x+y=100。本发明合金的制备方法是采用非自耗真空电弧炉熔炼制备合金；采用真空吸铸，将合金吸铸到水冷铜模中，获得高熵合金棒。本发明的高熵合金具有高的储氢容量（3 mass%以上）及优异的吸放氢动力学性能；在大的吸放氢量的情况下，相比于纯元素而言，高熵合金无需完全提纯，在很大程度上能够节省成本。本发明具有高熵合金的特性，在新能源、交通运输领域具有广阔的应用前景。

硅固溶强化VNbMoTaSi高熵合金及其制备方法 876

 0

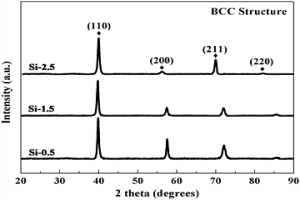

本发明涉及一种硅固溶强化VNbMoTaSi高熵合金及其制备方法，属于金属材料及其制备领域。该种合金成分的原子百分比表达式为V_aNb_bMo_cTa_dSi_e，其中20≤a≤35，20≤b≤35，20≤c≤35，20≤d≤35，0.01≤e≤3。所需原料为纯金属，Si以硅单质形式加入。将原料去除氧化皮后，放入真空电弧炉进行熔炼，熔炼4～6次后，可获得单相BCC机构的固溶体合金。本发明将Si固溶到VNbMoTa晶格中，显著地提高了高熵合金的室温和高温强度。尤其是(VNbMoTa)_97.5Si_2.5在1200℃下仍具有超过1Ga的屈服强度，优于目前报道的其他体系的难熔高熵合金。

Fe-Mn-Al-C-Cr-Mo轻质耐热钢及其制备方法 928

 0

本发明公开了一种Fe‑Mn‑Al‑C‑Cr‑Mo轻质耐热钢及其制备方法，适合600℃构件使用，属于金属材料领域。其特征在于合金化学成分按原子百分比为：Fe41～53％，Mn18～28％，Al18～23％，Cr2.0‑6.0％，C4.0～5.0％，Mo0.1～1.5％。该耐热钢可采用感应熔炼或电弧熔炼方法，经过固溶和失效处理后，室温拉伸强度可达1030MPa，经过600℃时效处理后，耐热钢的抗拉强度可1079MPa。在600℃下的高温拉伸强度可达547MPa。固溶处理工艺是，加热温度为1000～1100℃，保温0.5～4h，然后水淬。时效处理工艺是，加热温度为450～650℃，保温0.5～48h，然后空冷至室温。该合金钢具有轻质、高强、耐热耐腐蚀等优点，可用于交通、机械和能源等工业领域的耐热构件。

利用硅合金可控化生长高纯块状晶体硅的方法 1095

 0

一种晶体硅可控化生长及提纯的方法,属于冶金提纯及晶体生长交叉技术领域。该方法构建具有三明治结构“冶金硅‑溶剂金属‑籽晶”的样品原料，放置于具有温度梯度的热场中进行加热、保温，待保温结束后快速淬火冷却至室温，最终分离得到生长速度可控、品质(纯度、杂质分布)可控、晶体取向可控的块状晶体硅，并将冶金硅源、硅合金及籽晶回收重复利用。本发明主要通过添加冶金硅源以促进晶体硅稳定生长，提高生长速率；添加籽晶衬底以有效调控生长硅晶体取向；其次通过添加低熔点溶剂金属与冶金硅形成合金熔体，有效降低晶体硅生长温度，降低能耗，降低生长硅中杂质含量，提高提纯效果。本发明生长提纯晶体硅满足太阳能级硅的要求，节能降耗环保，生产效率高。

耐高温VNbMoTa高熵合金及其制备方法 681

 0

本发明涉及一种耐高温VNbMoTa高熵合金及其制备方法，属于金属材料及其制备领域。该种合金成分的原子百分比表达式为V_aNb_bMo_cTa_d，其中10≤a≤35，20≤b≤45，5≤c≤25，20≤d≤45。所需原料为纯金属钒、铌、钼、钽。将原料去除氧化皮后，放入真空电弧炉进行熔炼，熔炼4～6次后，可获得单相BCC机构的固溶体合金。本发明制备的V_aNb_bMo_cTa_d系高熵合金兼具良好的室温塑性和高温强度，可在1200℃的高温下长期服役，未来可在航空航天、汽车、石油勘探领域内作为高温承载件广泛的应用。

氧强化的TiZrNbHfO高熵合金及其制备方法 842

 0

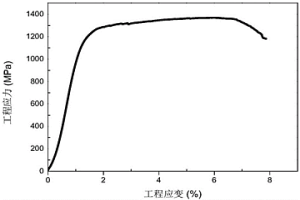

本发明一种氧强化的TiZrNbHfO高熵合金及其制备方法，其成分（原子百分比）表达式为TiaZrbNbcHfdOe，20≤a≤35，20≤b≤35，20≤c≤35，20≤d≤35，0.01≤e≤2.0。工艺如下：将金属原料Ti、Zr、Nb和Hf用机械方法去除氧化皮后按摩尔比精确称量，O元素以ZrO2的形式加入；在非自耗真空电弧炉或者冷坩埚悬浮炉里熔炼目标合金，利用真空吸铸或浇铸设备获得合金。本发明创新性地通过添加O元素显著提高高熵合金的拉伸性能，尤其(TiZrNbHf)98O2.0高熵合金的抗拉强度超过1100MPa，同时塑性延伸率超过20%，综合拉伸性能显著优于现有的高熵合金体系。

Mg-Zn-Ca系生物医用镁合金制备方法 932

 0

本发明涉及一种Mg‑Zn‑Ca系生物医用镁合金制备方法，属于生物医用可降解镁合金批量化制备技术领域。该方法包括配料、熔炼和凝固系统准备、合金熔炼与净化、潜流式转注与强制过滤、精确控制凝固和余热均匀化、近固相线均匀化处理及塑性变形处理步骤。本发明的低成本制备技术最大的优势是满足了具有高热裂倾向的Mg‑Zn‑Ca系生物医用镁合金横截面积大于70000mm²锭坯的制备，实现了工业规模的均质洁净化熔铸，从而可以大幅提高生产效率，并增加变形程度，提高性能；同时，大幅降低了大铸锭的开裂风险，实现了糊状区和液相区的均质化，增加形核率，细化枝晶的同时有效避免了Zn的比重偏析和反偏析。

具有高室温塑性的耐高温高熵合金及其制备方法 808

 0

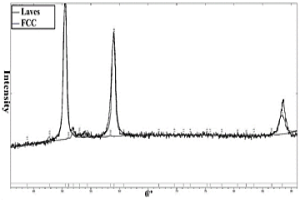

本发明是一种具有高室温塑性的耐高温高熵合金及其制备方法，该种高熵合金的成分为Ni3Co2CrFeAlTi0.25NbaMob，其中a、b分别代表对应元素的摩尔比，0.15≤a≤0.3，0.4≤b≤0.8。将纯合金原料去除氧化皮和清洗，按照合金成分及摩尔比精确称量配比，再将称量好的原料置于非自耗真空电弧炉进行熔炼，最后翻转合金锭重复熔炼6次以上，得到FCC固溶体和少量Laves相组成的高熵合金。本发明制备的高熵合金密度低，具有高的室温塑性，同时兼具良好的强度和高温塑性，未来可在航空航天、能源和船舶等领域作为更高服役温度的耐高温材料而广泛应用。

液态铅渣短流程还原烟化装置及方法、铅冶炼系统及方法 831

 0

本发明提供了一种液态铅渣短流程还原烟化装置及方法、铅冶炼系统及方法。该液态铅渣短流程还原烟化装置包括：冶金炉，具有一内腔，冶金炉侧壁上设置有上层喷孔和下层喷孔，上层喷孔的高度高于下层喷孔；冶金炉的顶部设置有液态铅渣入口，底部设置有铅熔体排放口；冶金炉为固定式竖炉或可回转卧式炉；还原喷枪，用于向内腔中喷入第二还原剂和第一富氧空气；当冶金炉为固定式竖炉时，还原喷枪通过上层喷孔进行喷吹，当冶金炉为可回转卧式炉时，还原喷枪通过下层喷孔进行喷吹；烟化喷枪，用于向内腔中喷入第二富氧空气和燃料。本发明解决了炼铅工艺流程复杂或还原烟化后副产物含锌含铅量较高的问题。

铝电解槽用的石墨化可湿润阴极炭块的生产方法 1081

 0

本发明的一种直接合成硼化钛层的石墨化可湿润阴极炭块的生产方法，其特征在于其生产过程是将混捏好的阴极基体糊料放入振动成型机成型模具内成型后，再在成型模具中放入由硼酸、TiO2、炭质材料及粘结剂组成的可湿润层糊料，进行一体化振动成型，将成型后的炭块生坯焙烧后，进行石墨化焙烧处理。本发明的方法，其阴极炭块的硼化钛层可湿润复合层的配料是直接用炭质材料、硼酸、TiO2、粘结剂进行配料，可湿润复合层一体化成型于炭块基体上，能够改善石墨化阴极炭块与铝液湿润性能的、增强石墨化阴极炭块抗电解质侵蚀和抗铝液冲刷能力的、提高石墨化阴极炭块导电性能、延长铝电解槽使用寿命、降低生产成本。

GHPφ960～φ1420mm超大规格石墨电极及其生产方法 812

 0

本发明公开了一种GHPφ960～φ1420mm超大规格石墨电极，采用针状焦原料挤压成型，为中空φ150～φ300mm的空心电极，其生产方法包括以下工序：压型工序→水冷钻孔工序（φ150～φ300mm）→一次焙烧→平端面和清理孔内填充料工序→浸渍工序→二次焙烧→LWG内串石墨化工序→机加工工序。本发明通过采用优质针状焦原料，具有高导电性、高导热性、低热胀性能，所生产的GHPφ960～φ1420mm石墨电极可以承受＞20A/cm²的冶炼工作电流来高效冶炼；本发明运用挤压成型方法生产高品质GHPφ960～φ1420mm超大规格石墨电极，达到高导电性、均质高密高强、高抗热应力等性能指标，应用在大容量矿热炉上将会在节能减排、高效快速冶炼方面发生颠覆性技术突破。

回收钕铁硼和钐钴磁性材料废料中稀土和其它金属方法 736

 0

本发明涉及回收钕铁硼和钐钴磁性材料废料中稀土和其它金属方法，其包括以下步骤：钕铁硼或钐钴废料呈稀细颗粒泥状，将此干躁、粉碎后进行氧化焙烧，得到的固体经粉碎后，加入碳粉、添加剂粉、粘接剂进行造球，球团在高温用碳进行选择性还原、熔分，得到稀土氧化物渣相1和含碳金属相1。将含碳金属相1粉碎后进行氧化焙烧、选择性还原、熔分，对于钕铁硼废料，分离得到氧化硼渣相产品2与Fe-Co金属相产品2；对于钐钴废料只得到Fe-Co金属相产品2。稀土氧化物渣相1、Fe-Co金属相产品2可作为制造钐钴磁铁的初始原料；稀土氧化物渣相1、Fe-Co金属相产品2、氧化硼渣相产品2可作为制造钕铁硼磁铁的初始原料。

超高强铝合金粉体材料及其制备方法 995

 0

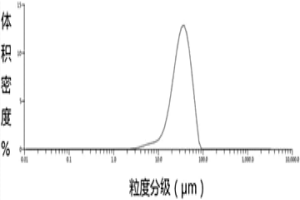

本发明提供一种超高强铝合金粉体材料及其制备方法。属于增材制造领域。所述粉末材料中主要合金元素的质量分数为：Zn 5.1‑6.1％，Mg 2.1‑2.9％，Cu 1.2‑2.0％，Ni 0.5‑1.5％，Zr 0.1‑0.2％，余量为铝。本发明采用惰性气体雾化法制备粉末，熔炼温度为780℃‑820℃，熔炼室、雾化室抽真空，真空度要求≤10Pa，保温与熔炼坩埚加热；通过高速氮气将材料的高温熔炼液破碎成小液滴后经冷却和球化成金属粉末；制得粉末在环境温度20℃，湿度60％以下筛分。材料优点在于适合工厂批量化生产；能够满足航空航天对于超高强粉末的要求，解决变形铝合金打印过程中的热裂行为。

利用高温熔渣还原金属氧化物与渣温调控系统及方法 730

 0

本发明涉及利用高温熔渣还原金属氧化物加工处理领域及高温熔渣再利用邻域，特别涉及一种利用高温熔渣还原金属氧化物与渣温调控系统及方法，通过温熔渣所释放的辐射热，对含碳球团进行高温焙烧，促使含碳球团中的碳在高温下转变为CO与含碳球团和高温熔渣中的金属氧化物进行高温热反应，含碳球团中的Zn汽化回收，含碳球团中的FeO、Fe₂O₃和Fe₃O₄转变为磁性物质回收；高温熔渣释放的辐射热，通过渣温调控系统转为饱和蒸汽利用，也有效控制渣温降速；即实现废渣循环利用，又实现了对资源的进一步回收，避免了通过转底炉、回转窑、隧道窑内进行高温焙烧对环境的污染，更安全环保，同时，该方法原理简单、回收率高、成本低廉，达到节能、减排、增效的目的。

浸出钨、钼的方法及应用 722

 0

本发明提供一种浸出钨、钼的方法及应用。所述方法：向含钨和钼的废料中加入焙烧添加剂，对所得混合物进行焙烧，而后用碱性浸出剂对所得焙烧产物进行浸出反应，固液分离，收集所得液相；其中，所述焙烧添加剂为金属氧化物。本发明提供的方法，钨、钼的浸出效率高，且焙烧及浸出过程无有毒有害及温室气体排放，绿色友好，且操作简便，设备要求低，利于工业化发展，实际应用前景好。

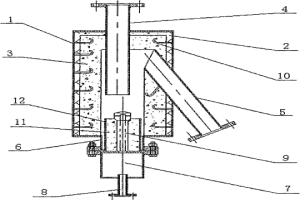

气封定量给料机 1098

 0

一种气封定量给料机,涉及一种冶金化工过程的粉体物料的给料装置,特别是用于有压力差的火法冶炼炉的密闭给料装置。其特征在于其结构包括:给料机壳体,下端穿过给料机壳体上端位于空腔料室内的进料管、上端穿过给料机壳体斜向向下的排料管、钢制壳体下部固接的钢制节管法兰配合联接密闭的集风室、垂直固定于集风室上顶板位于空腔料室内的风帽。本实用新型的装置,炉内压力有波动或压力大时物料和烟气不反串,物料通过变频给料装置给到气封给料机内,形成一段料封,通过鼓入空气溢流到炉内,由于有物料本身堆积形成的料柱而使炉内的高压气不能反串,通过鼓入空气和调节变频器给料量调节范围大,操作简单,加工成本低。
