河北唐山有色金属冶金技术理论与应用

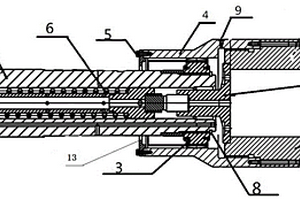

热轧带钢精轧机伸缩式鼓形齿接轴 732

 0

本实用新型涉及一种热轧带钢精轧机伸缩式鼓形齿接轴，属于冶金行业热轧带钢精轧机设备技术领域。技术方案是：内齿圈（4）直径较小的一端内壁上设有内齿（1），外齿圈（3）的外壁上设有外齿（2），外齿圈（3）和内齿圈（4）啮合在一起，中间轴（7）固定在外齿圈（3）上，中间轴（7）设有中心孔，弹簧组（6）设置在中间轴（7）的中心孔内，内齿圈（4）直径较大的一端与联轴器（12）连接在一起，复位顶杆（10）设置在内齿圈（4）内，复位顶杆（10）的一端与弹簧组（6）相连接，复位顶杆（10）的另一端与联轴器（12）相连接。本实用新型的有益效果是：轴向跳动小，能够满足精轧机轧辊在线窜辊的要求，提高精轧带钢轧制质量。

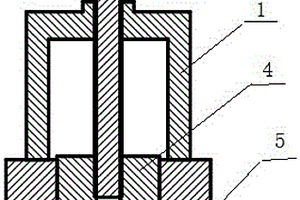

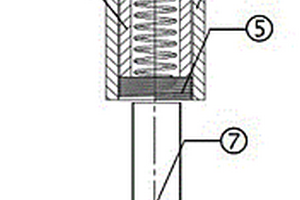

连退清洗段刷辊调节丝杠的减震装置 1065

 0

本实用新型涉及一种连退清洗段刷辊调节丝杠的减震装置，属于冶金行业连退设备技术领域。包括压头（1）、减震弹簧（2）、套筒（3）、定位套（4）、固定螺母（5），所述套筒（3）为圆柱形桶装结构，两端设置有通孔，下端设置有螺纹，所述固定螺母（5）为圆柱形，内腔和外缘设置有螺纹，所述外缘螺纹与套筒（3）内壁下端螺纹相匹配，固定螺母（5）通过螺纹装配固定在套筒（3）下端内部。本装置结构合理，制作简单，操作方便，在不改变原设计调节丝杠结构，且无法消除现场刷辊摆臂频繁动作对调节丝杠冲击的前提下，通过减震弹簧的形变原理吸收冲击，避免对调节丝杠本体的损伤。

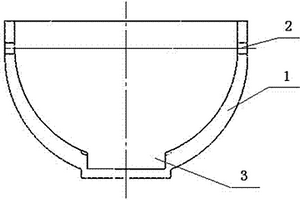

卷取机安全销取出装置 837

 0

本实用新型涉及一种卷取机安全销取出装置，属于冶金维修设备领域。包括钟形罩（1）、拉出杆（2），所述钟形罩（1）为一端封闭的圆筒形，在封闭端中心部位开设一个圆孔（6），所述拉出杆（2）为螺栓，拉出杆（2）直径与圆孔（6）相匹配。采用上述技术方案所产生的有益效果在于：本实用新型结构简单、使用方便，实现了快速取出断销，降低了取出断销时间，节省了人力、物力，降低了处理事故的时间，降低了生产成本。

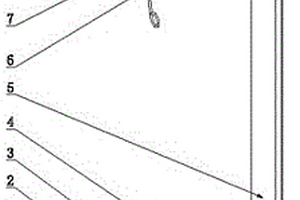

鱼雷型混铁车均衡杠杆装置安装专用吊具 790

 0

本实用新型涉及一种鱼雷型混铁车均衡杠杆装置安装专用吊具，属于冶金行业鱼雷型混铁车设备技术领域。技术方案是：托板（3）的一侧设有与混铁车均衡杠杆装置（11）相配合的凹槽（1），靠近凹槽（1）的槽底设有挡铁（2），所述直立板（5）为长方形，直立板（5）垂直固定在与凹槽（1）相对的托板（3）的另一侧，直立板（5）与托板（3）之间设有加强筋板（4），横梁（9）的一端固定在直立板（5）上，横梁（9）与直立板（5）之间设有加强筋（7），横梁（9）的另一端设有吊环（8），吊环（8）上系有钢丝绳（6）。本实用新型的有益效果是：能够将混铁车均衡杠杆装置的安装由职工手动托起改为利用天车整体吊装，减少安装时间，提高安全系数。

出炉钢坯表面氧化铁皮层破碎装置 813

 0

本实用新型涉及一种出炉钢坯表面氧化铁皮层破碎装置，属于冶金行业机械设备技术领域。技术方案是：横梁（9）设置在出炉辊道（6）的上方，横梁（9）的两端分别转动连接在立柱（4）上，立柱（4）固定在底座（5）上；破碎辊（2）位于横梁（9）与出炉辊道（6）之间，辊子（22）的两端分别通过轴承（8）与摆动杆（1）的下端转动连接，摆动杆（1）的上端固定在横梁（9）上。本实用新型的有益效果是：能够方便地将钢坯表面上大面积的氧化铁皮破碎成小块，再经过高压水除鳞就可以彻底的清除钢坯表面的氧化铁，消除氧化铁对产品外观质量及性能的影响，结构简单、操作方便、实用，降低一线工人劳动强度，提高工作效率。

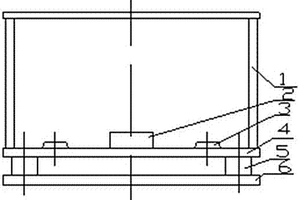

高炉吹管捣打的装置 971

 0

本实用新型涉及一种高炉吹管捣打的装置，属于冶金行业高炉吹管捣打设备技术领域。技术方案是：包含吹管固定架（1）、振动电机（2）、吹管定位盘（3）、底座一（4）、橡胶弹簧（5）和底座二（6），底座一（4）通过橡胶弹簧（5）固定在底座二（6）上，吹管固定架（1）固定在底座一（4）上，吹管固定架（1）内的底座一（4）上还设有振动电机（2）和多个吹管定位盘（3），所述振动电机（2）固定在底座一（4）中心位置，多个吹管定位盘（3）均为分布在振动电机（2）的四周。本实用新型的有益效果是：能够持续对高炉吹管内的捣打料进行捣打，避免出现捣打不实或断层等缺陷。

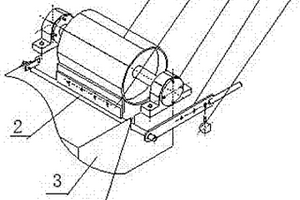

皮带滚筒粘料的清扫装置 973

 0

本实用新型涉及一种皮带滚筒粘料的清扫装置，属于冶金及矿山行业滚筒式皮带输送机设备技术领域。技术方案是：包含滚筒（1）、固定杆（2）、皮带支架（3）、刮料板（4）、压杆（5）和配重（6），刮料板（4）设在滚筒（1）的外表面上，所述刮料板（4）固定在固定杆（2）上，固定杆（2）设在皮带支架（3）上，压杆（5）与固定杆（2）垂直布置，压杆（5）的一端与固定杆（2）固定连接，压杆（5）的另一端设有配重（6）。通过压杆上的配重，利用杠杆的原理，能够自动调整刮料板与滚筒之间的距离，提高粘料的清理效果。本实用新型的有益效果是：能够在线清理滚筒上的粘料，而且能够根据皮带的磨损情况自动进行调整，清理效果好。

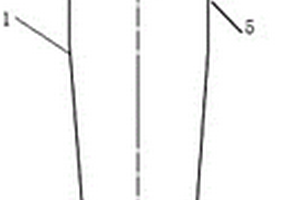

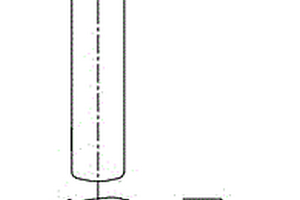

转炉冶炼供氧设备的氧枪装置 899

 0

本实用新型涉及一种转炉冶炼供氧设备的氧枪装置，属于冶金行业转炉炼钢供氧设备技术领域。技术方案是：包含氧气枪体（1）、氮封盘（3）和固定座（9），所述氧气枪体（1）包含直管（2）、变径管（4）、过渡管（5）、锥形管（6）、喷头（7）和喷孔（8），固定座（9）固定在直管（2）上，直管（2）从氮封盘（3）中穿过，变径管（4）直径较小的一端与直管（2）连接，变径管（4）直径较大的一端通过过渡管（5）与锥形管（6）直径较大的一端连接，锥形管（6）直径较小的一端设有喷头（7）。本实用新型降低了吹氧设备的粘渣量，缩短了供氧设备的清理时间、频次和维修次数。提高转炉氧枪插入口的密封效果，阻止炉内烟气外溢。

带钢精轧机塞板工具 922

 0

本实用新型涉及一种带钢精轧机塞板工具，特别是带钢精轧机辊缝调平时塞入检测钢板的工具，属冶金行业带钢生产技术领域。技术方案是：该工具包含手柄（1）、推杆（2）和拨爪（3），手柄的一端设有推杆，推杆与手柄垂直布置，推杆上设置若干个拨爪，拨爪呈八字形。使用时，手持带钢精轧机塞板工具手柄，拨爪对准所塞入的钢板，塞入带钢精轧机辊缝中，进行压下。本实用新型的有益效果是：操作方便、方便、安全，降低工人劳动强度，提高工作效率。

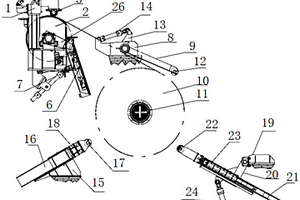

带钢卷取机及其防跑偏装置 780

 0

本实用新型公开了一种带钢卷取机及其防跑偏装置，涉及冶金轧钢技术领域，通过第一底座；转向辊，所述转向辊设置在所述第一底座上；第一摆动臂，所述第一摆动臂与所述第一底座连接；第一摆动油缸，所述第一摆动油缸设置在所述第一摆动臂和所述第一底座之间；夹送辊，所述夹送辊安装在所述第一摆动臂上，与所述转向辊的边部相接触，其中，所述夹送辊的外表面开设有螺旋导油槽；导板，所述导板的一端与所述转向辊的轴承座铰接，另一端与带钢钢卷切向配合，从而解决了现有技术中的卷取机甩尾跑偏的技术问题，达到了避免卷取机甩尾跑偏，保证了产线产品质量和产线的稳定运行，提高产线产能的技术效果。

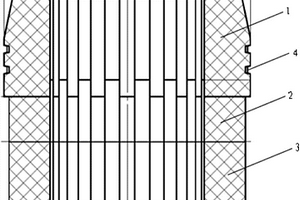

RH真空槽环流管砖 1010

 0

本实用新型公开了一种RH真空槽环流管砖，涉及冶金技术领域，所述环流管砖包括：环流管上环砖；环流管中环砖，所述环流管中环砖的上部与所述环流管上环砖的下部咬合砌筑；环流管下环砖，所述环流管下环砖与所述环流管中环砖平行砌筑。解决现有技术中的由于现有技术中在进行钢水冶炼抽真空过程中，环流管砖易受钢水上升力的影响上浮而产生缝隙，当缝隙达到一定程度后，从而造成穿钢事故的技术问题，实现了避免穿钢事故、冶炼高端产品、提高耐火材料的使用寿命、节约成本、易于操作施工的技术效果。

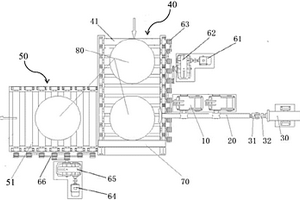

带钢卷推送装置及辊道系统 711

 0

本实用新型属于冶金设备技术领域，具体涉及带钢卷推送装置及辊道系统。本实用新型所述的带钢卷推送装置，包括气缸、与所述气缸相连的推送杆、以及推送杆导向机构，其中，所述推送杆导向机构包括通过第一连接件相连的上支座和下支座，所述上支座上设有上压轮，所述下支座上与所述上压轮的相对位置处设有下压轮，所述推送杆设于所述上压轮和所述下压轮之间，所述上支座能够绕所述第一连接件的中心轴线方向进行转动且由此改变所述上压轮和所述下压轮之间的距离。通过使用本实用新型所述的带钢卷推送装置，利用气缸与推送杆对进料辊道上的带钢卷进行推送，使带钢卷的运动方向发生90°的变化，能够有效的解决带钢卷在运输过程中的转角变换。

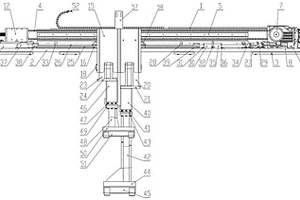

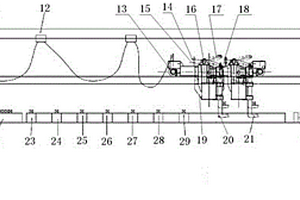

双爪多功能高温捞钢机 874

 0

本实用新型涉及一种双爪多功能高温捞钢机，属于冶金行业连铸机设备技术领域。技术方案是：包含车体行走系统和捞钢爪升降系统；所述车体行走系统包含行走驱动电机（6）、齿轮（9）、车体（10）、行走轮（13）、齿条（32）和导轨（33），车体（10）下方设有行走轮（13），齿条（32）固定在导轨（33）上，齿条（32）与齿轮（9）啮合，齿轮（9）与行走驱动电机（6）驱动连接；所述捞钢爪升降系统包含升降臂（17）、升降油缸（18）、捞钢爪一（20），升降臂（17）一端与升降油缸（18）驱动连接，另一端与捞钢爪一（20）铰接，本实用新型的有益效果是：提高了坯的运送效率。减少电缆故障，延长车体的使用寿命。

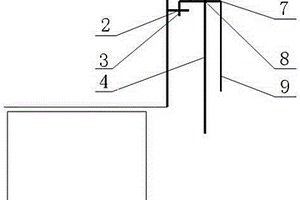

转炉渣热闷池盖开启后的安全锁定装置 1044

 0

本实用新型涉及一种转炉渣热闷池盖开启后的安全锁定装置，属于冶金行业转炉渣热闷设备技术领域。技术方案是：包含热闷池盖（1）、热闷池盖锁孔（2）、刚性钩、固定支架（4）和拉杆（9），所述刚性钩由刚性钩钩头（3）和刚性钩钩杆（5）构成一体，呈倒L状，刚性钩钩杆（5）上设有操作孔（7）和固定孔（8），热闷池盖（1）通过热闷池盖锁孔（2）与刚性钩钩头（3）连接，刚性钩钩杆（5）通过固定孔（8）与固定支架（4）栓连接，拉杆（9）通过操作孔（7）与刚性钩钩杆（5）连接。本实用新型的有益效果是：操作工在地面通过操作拉杆就可使刚性钩处于锁定或解锁状态，免于爬上爬下，提高安全性，降低劳动强度。

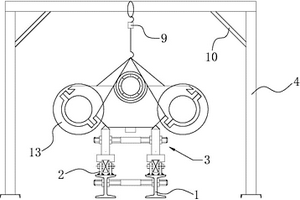

车轮快换装置 1022

 0

本实用新型车轮快换装置涉及一种适用于更换冶金大型铸造吊车轮组的装置。其目的是为了提供一种车轮快换装置，该装置在使用的时候垂直于轨道放置，将车轮组垂直于轨道方向推出，解决了沿轨道水平方向推出存在安全隐患的问题；该装置对水平方向施工空间基本无限制要求，只针对需要更换的车轮组，减少了拆卸第一组车轮的工作量，施工人力需求、时间需求以及汽车吊台班费用也随之减少。本实用新型车轮快换装置包括滑道支架(1)、滑道(2)、滑动小车(3)和门型支架(4)，滑道固定设在滑道支架上，滑道的一端延伸至滑道支架外，滑道上可转动地安装有滚轮(5)，滑动小车位于滑道上并能沿滑道滑动，门型支架上安装有倒链(9)。

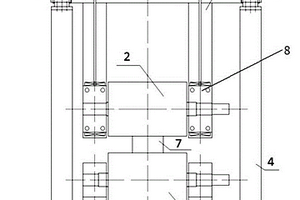

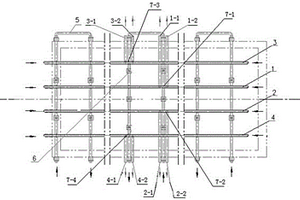

带钢加热炉纵水管冷却回水结构 1093

 0

本实用新型涉及一种带钢加热炉纵水管冷却回水结构，属于冶金行业带钢设备技术领域。技术方案是：包含纵水管、横水管、横水管支架（6）、纵水管的回水管和间隔板，多根横水管分别固定在横水管支架（6）上，多根纵水管沿加热炉中心线方向平行布置，多根纵水管分别固定在横水管上，每个纵水管上均设有一个间隔板，间隔板两侧分别设有一根纵水管的回水管，间隔板两侧的纵水管的回水管分别与间隔板两侧相对应的纵水管连通。本实用新型的有益效果是：在每根纵水管上分别设置一个间隔板，引出两根独立的纵水管的回水管，解决纵水管与纵水管的回水管连接处的应力集中问题，避免纵水管使用一段时间后漏水问题的出现。

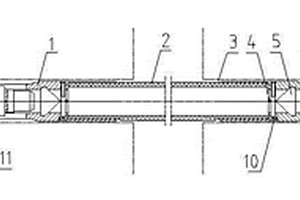

辊棒类回转体的活性联接结构 862

 0

本实用新型涉及热处理行业、陶瓷行业、冶金行业的辊棒的连接结构，具体是一种辊棒类回转体的活性联接结构。包括辊棒、外抱连接套、外部传动部件，外抱连接套呈管状体，其与辊棒两端的连接端沿轴向开有长槽，形成一端连接、另一端断开的两片抱瓦结构，外抱连接套插装于辊棒的连接端，两者通过抱紧螺钉紧固连接；外抱连接套与外部传动部件的连接端沿轴向开有使该连接端形成一端连接、另一端断开的两片抱瓦结构的长槽，外部传动部件的驱动端连接轴和从动端连接轴分别插装于外抱连接套的该连接端，驱动端连接轴和从动端连接轴上分别固定有拨杆，拨杆两端位于该连接端的长槽中。本实用新型性能可靠，降低辊棒损耗，提高组装效率，降低成本。

竖式重力输送强制穿流干燥设备 989

 0

本实用新型涉及一种竖式重力输送强制穿流干燥方法及设备,适用于矿山、建材、冶金、陶瓷、化工等行业利用热风去除颗粒物料外在水分,也适用于粮食、饲料行业利用热风去除颗粒物料水分。技术方案是:包含自上而下布置的布料器(1)、干燥仓体(2)、卸料器(6),干燥仓体设有正压室(4)、负压室(3),正压室与负压室之间留有一定空间为放置干燥物料(20)的物料室。本实用新型的有益效果:采用竖式重力下沉输送,结构简单可靠;采用竖向排列的多组正压室、负压室鼓吸方式,强化了气流穿流能力,使气流完全穿过物料,提高了热效率;千层饼方式增大了穿流干燥面积,提高了产量;物料在下沉中干燥,受扰动小,排气粉尘少,污染小。?

加热炉炉门液压传动装置 722

 0

一种加热炉炉门液压传动装置,属于冶金设备技术领域,所要解决的技术问题是提供一种结构简单、不易损坏、便于维修的加热炉炉门液压传动装置,其技术方案是:它由液压缸、传动链条、链轮组成,液压缸位于加热炉炉门的侧面,链轮安装在炉顶,传动链条一端与液压缸的输出装置相连接,传动链条中部与链轮相啮合,传动链条的另一端向下与炉门上方的吊钩相连接。采用这种结构后,液压缸传动平稳,杜绝了以往机械传动造成的升降冲击力过大、链条挣断现象,大大减少了炉门故障率,保证了生产;同时液压缸、限位装置都位于低位,便于维修,改善了工作条件,减轻了劳动强度。

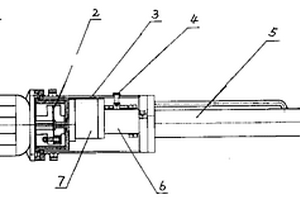

电液推杆 829

 0

本实用新型涉及一种电液推杆,属于液压机械领域的驱动执行机构,可广泛应用于电厂、冶金、水泥、煤炭、矿山等行业。它包括电机、油箱、液压油缸,油箱的外侧一端与电机相连,另一端与液压油缸相连。优点是油箱可定型生产,可为用户节省大笔开支;体积小,组装、维修方便;测压位置设计合理。

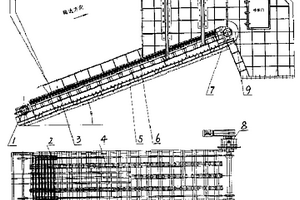

重型板式给料机 784

 0

本实用新型涉及一种广泛应用于矿山、冶金、建材、港口、煤炭、化工等行业,可在水平或倾角小于25度的情况下连续输送物料的重型板式给料机。本给料机的机架采用箱形梁,该箱形梁结构,其上装有支重轮及回程轮;输送槽其底板为整板结构,底板上、下分别装有能增加刚性的T型梁和方梁,输送槽之间搭接部位的下方装有增加密封作用,防止漏料的弧形钢板;本机设置有由其上布满渗油小孔的滚筒、覆在该滚筒表面的吸油性毛毡及支架组成的链带润滑装置。本给料机具有输送槽及整机抗冲击能力大、输料过程中不漏料、润滑功能简便实用、整机运行阻力低、出力大特点。

底部镶嵌耐磨块的冲渣沟 770

 0

本实用新型涉及冶金行业，尤其涉及到炼铁水冲渣用备件。技术方案是：包含冲渣沟本体（1）、铸造吊装孔（2）、矩形槽（3）、耐磨块（4），冲渣沟本体的侧壁上设有铸造吊装孔，底部设有矩形槽，耐磨块（4）与矩形槽（3）相匹配，且置于矩形槽内。由于冲渣沟磨损部位在底部，当冲渣沟底部磨损后，只需更换底部耐磨块。本实用新型的有益效果是：提高了冲渣沟的耐磨性，解决了冲渣沟易裂的现象，降低了成本。具有成本低、耐磨损，耐腐蚀、不易断裂之特点。

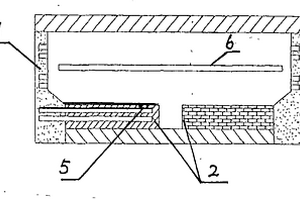

超宽加热炉宽度方向补热装置 1012

 0

本实用新型涉及一种冶金行业加热炉的加热设备,特别是超宽加热炉宽度方向补热装置。技术方案是:包含加热炉墙体(1)、气体通道(2)、侧边气体喷口,加热炉墙体上设有侧边气体喷口,在加热炉中部设有中间气体喷口(5),中间气体喷口(5)与气体通道(2)连通。采用本实用新型,在加热段与均热段之间,增加补热装置(气体通道和中间气体喷口),通过气体通道(2)把可燃气体和空气由炉墙引到炉体中间,经中间气体喷口喷出后混合燃烧,从而达到加热板坯中部位置的作用,以减小板坯长度方向上的温差。采用本实用新型后,板坯长度温差能够控制在40℃以内,平均温差30℃,能够满足加热工艺要求。

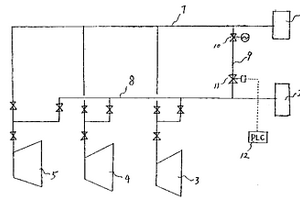

高炉供风母管双向自动拨风装置 878

 0

本实用新型涉及一种冶金高炉送风系统控制装置,特别是多座高炉供风母管双向自动拨风装置。技术方案是各高炉供风母管之间安装一条联络母管(9),联络母管(9)上设置电动阀(10)和气动阀(11),设置可编程序控制器(12)控制气动阀状态。正常情况下电动阀门打开一定角度,气动阀门关闭,当出现事故时,可编程序控制器控制气动阀迅速、及时打开,实现母管之间双向拨风,具有结构合理、自动双向拨风、防止高炉风口灌渣等特点。

转炉氧枪立式维修喷头更换装置 886

 0

本实用新型涉及一种转炉氧枪立式维修喷头更换装置，属于冶金行业转炉炼钢技术领域。技术方案是：包含喷头更换小车（1）和枪身锁定机构（2）；喷头更换小车（1）包含小车锁定螺栓（11）、连接板（12）、车轮（13）、车架（14）和电动千斤顶（16），车架（14）的底部安装有车轮（13），连接板（12）固定在车架（14）上，连接板（12）上设有小车锁定螺栓（11）；千斤顶本体（162）固定在车架（14）上，喷头卡槽（164）固定在千斤顶本体（162）上；枪身锁定机构（2）包含支架（21）和设置在支架（21）上的枪身锁定螺栓（22）。本实用新型的有益效果是：结构简单、操作方便，喷头更换的作业效率和安全性明显提高。

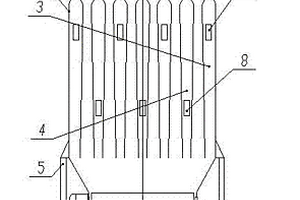

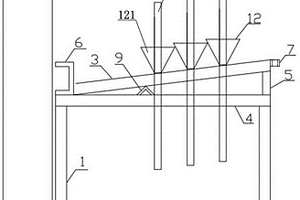

炼钢厂转炉挡渣锥存放装置 774

 0

本实用新型涉及一种炼钢厂转炉挡渣锥存放装置，属于冶金行业转炉设备技术领域。技术方案是：存放装置垫板（9）的两端分别固定在存放装置上横梁一和存放装置上横梁二的上端面，存放装置垫板（9）和存放装置后挡板（6）前后平行布置，存放装置排条（3）为多根，多根存放装置排条（3）从左至右均匀倾斜设置在存放装置垫板（9）上，多根存放装置排条（3）的后端面均固定在存放装置后挡板（6）上，多根存放装置排条（3）的前端设有可拆卸的安全挡杆（8）。本实用新型的积极效果：解决了转炉挡渣锥存放与取用难题，减小了转炉挡渣锥存放占地面积，消除了转炉挡渣锥随意存放带来的安全隐患，改善了现场环境，提高了员工工作效率。

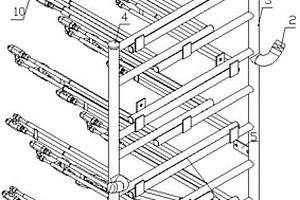

板坯连铸机零号扇形段二冷喷淋管架 1088

 0

本实用新型涉及一种板坯连铸机零号扇形段二冷喷淋管架，属于冶金行业连铸技术领域。技术方案是：进水主管（3）和进气主管（6）的两端分别设有闷头活接（4），进水主管（3）和进气主管（6）分别设有进水口（2）和进气口（7），进水口（2）和进气口（7）均设有过滤网（17）；进水主管（3）和进气主管（6）之间设有多组上下布置的支管，每组支管均包含一根进水支管（12）和一根进气支管（13）；水喷淋管（9）和气喷淋管（10）的一端分别连接在进水支管（12）和进气支管（13）上，另一端分别连接在喷嘴（8）上。本实用新型的有益效果是：拆装方便，能够避免喷淋管和喷嘴的堵塞，方便水喷淋管和气喷淋管的定位和找正。

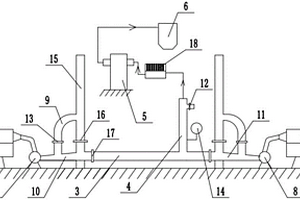

炼铁废气除尘再利用系统 800

 0

一种炼铁废气除尘再利用系统，属冶金技术领域。包括矿槽除尘器与出铁场除尘器，所述矿槽除尘器出口设有第一风机，第一风机出口连接矿槽气管，所述出铁场除尘器出口设置第二风机，第二风机出口连接出铁场气管，矿槽气管与出铁场气管之间由总管连接，总管上设有汇通管，汇通管连接轴流风机的进口，轴流风机出口连通高炉热风炉。本实用新型对废气就进行二次除尘后进行再利用，有效保护环境，达到除尘废气环保再利用的目的。总之，本实用新型结构简单，适用于工业化生产。

自控式热镀锌板生产用设备沉没辊刮刀 742

 0

本实用新型涉及一种自控式热镀锌板生产用设备沉没辊刮刀，属于冶金行业热镀锌板生产技术领域。技术方案是：启动变频电机（6），双排链条主动轮（7）带动双排链条（4）运行，运行中带动双排链条从动轮（9）转动，双排链条（4）运行中通过刮刀座拔插板（17）带动刮刀座壳体（15）同方向运行，直至运行到设定位置；启动气缸一（19）和气缸二（22），气缸一（19）和气缸二（22）的气缸伸缩轴伸缩，带动刮刀臂长臂装置和刮刀臂短臂装置前后移动，调整刮刀片一与刮刀片二在沉没辊上位置。本实用新型的有益效果：结构合理，耐高温，机、电自动控制，使热镀锌板生产实现优质、高产，低锌耗，提高效率。

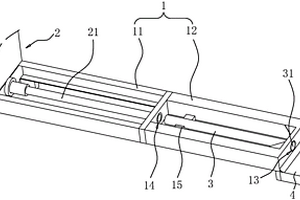

合金棒取出装置 672

 0

本申请涉及一种合金棒取出装置，涉及冶金技术领域，其包括支座和装有合金棒的合金棒外管，所述支座包括第一支座和第二支座，第一支座与第二支座相连接，所述第一支座上安装有用于推出合金棒的推料装置，第二支座远离推料装置的一端设有对合金棒外管进行径向限位的第一插接孔，合金棒外管与第二支座的第一插接孔插接，且第二支座内壁之间固定连接有对合金棒外管进行支撑的支架。本申请具有推动装置对合金棒进行推动，由于第二支架上的外孔对合金棒外管起到限位作用，从而合金棒从第二支架上的第一插接孔滑出，提高合金棒外管中合金棒取出便利性的效果。
