福建龙岩有色金属理论与应用

废旧锂离子电池正极材料回收中磷循环的方法 582

 0

本发明提供一种废旧锂离子电池正极材料回收中磷循环的方法。利用废旧锂离子电池正极材料粉末和助剂混合氧化焙烧，通过水浸和酸浸两段浸出将锂盐和其他金属盐分离，基于铁、铝、镍、钴、锰等金属磷酸盐沉淀pH值不同的特征，利用磷酸调节浸出液pH值优先制备FePO4·xH2O作为磷酸铁锂正极材料前驱体，然后制备AlPO4，剩余溶液通过共沉淀法制备镍钴锰氢氧化物作为三元正极材料前驱体，制备的AlPO4通过碱浸等湿法过程制备氢氧化铝、石膏以及再生磷酸循环使用。本发明可以同时回收锂、过渡金属、铝、磷、铁等有价组元并制备相应产品，适配于三元、锰酸锂、磷酸铁锂等电池长期共存的废旧锂离子动力电池回收市场，酸碱在内部循环再生，工艺绿色环保。

湿法带电废旧锂电池破碎装置 617

 0

本实用新型公开一种湿法带电废旧锂电池破碎装置，其包括机体，机体上具有破碎机、喷淋系统、提升输送机、刮板槽、搅拌池、缓冲池和加药系统。本实用新型采用破碎机将废旧锂电池进行破碎，同时在破碎过程中喷水降温，能够防止破碎着火和爆炸，安全性高；此外，采用湿法破碎可以带电破碎，破碎前无需进行放电，因此能够有效缩短废旧锂电池回收预处理周期，生产效率更高；此外废旧锂电池经破碎后形成的固体物料被输送至烘干炉，以备后续回收再利用，而水溶液则依次进入搅拌池和缓冲池，经平流沉淀后含石墨的沉淀物进入压滤机，以备后续回收再利用；显然本实用新型能够对废旧锂电池的回收再利用做有效的前期预处理工作。

垃圾焚烧炉搅动装置 966

 0

本实用新型公开了一种垃圾焚烧炉搅动装置，包括炉体，所述炉体的内部开设有炉膛，炉体的顶端开设有喷火口，并在喷火口上端的炉体上加装喷火口盖；所述炉体的左侧加装有进料管，进料管的侧端加装有推送电机，推送电机的输出端加装有轴杆。本垃圾焚烧炉搅动装置，通过推送电机工作带动轴杆的推送旋片转动，将小型垃圾均匀送至炉膛内，可提高燃烧的充分性，当垃圾倒入炉膛内后，降低了搅动炉桥的工作强度，通过搅动电机提供动力带动搅动炉桥转动搅动垃圾，使各个部位的垃圾均能够充分接触到氧气，将垃圾充分燃烧，降低不完全燃烧时产生的有害气体，整体提高了燃烧效率和充分性，减少了有害气体的产生。

废液焚烧炉烟气处理系统 729

 0

本实用新型公开了一种废液焚烧炉烟气处理系统，包括废液焚烧炉，所述废液焚烧炉的烟气出口端连接的烟道上顺次设置有第一换热器、除尘脱硝一体化装置、第二换热器、脱硫塔和湿式电除尘器，其中，第一换热器靠近所述烟气出口端设置；所述第一换热器用于将进入所述除尘脱硝一体化装置的烟气温度控制在第一设定温度范围内，所述第一设定温度范围处于脱硝催化剂的活性温度区间；所述第二换热器用于将进入所述脱硫塔的烟气温度控制在第二设定温度范围内。该系统的工艺流程短，结构紧凑，占地面积小，且能够脱除烟气中的主要污染物，满足排放标准。

化工原料筛选的研磨装置 273

 0

本实用新型涉及化工原料技术领域，尤其为一种化工原料筛选的研磨装置，包括箱体，所述箱体的顶端内侧连通有放料筒，所述箱体的内侧滑动连接有筛网，所述筛网的顶端固定连接有防落框，所述防落框的左端固定连接有卡块，且卡块与箱体滑动连接，所述防落框的顶端固定连接有第二弹簧，且第二弹簧的另一端与箱体固定连接，所述筛网的顶端设置有密封板，且密封板与防落框贴合，所述密封板的后端固定连接有拉框，本实用新型中振动电机产生激振力保证筛网振动而对原料可靠筛选，加热杆保证稳定研磨的研磨辊可靠受热，从而在研磨小颗粒原料的同时对

二氧化硅研磨搅拌装置 824

 0

本实用新型公开了一种二氧化硅研磨搅拌装置，包括研磨箱，所述研磨箱的底部中心处开设有出料口，所述研磨箱的顶部一侧开设有进料口，所述研磨箱的顶部内壁四周固定有卡座，所述卡座上卡接固定有定位板，所述定位板固定有过滤箱的顶部四周，所述研磨箱的顶部中心处安装有减速电机，所述减速电机的输出端上固定有转轴，所述转轴上固定有研磨叶，所述过滤箱的内部分布有研磨球，所述研磨箱对应两侧内壁固定有振打器。本实用新型结构新颖，构思巧妙，通过设置的振打器击打振打片，造成过滤箱振动，便于研磨后的二氧化硅快速通过过滤箱，防止二氧化硅造成过滤箱滤孔堵塞，影响二氧化硅的研磨效率。

基于物联网的矿山采区运输车辆秩序维护管理方法 589

 0

本发明公开了基于物联网的矿山采区运输车辆秩序维护管理方法，在矿山采区的运输线路上布置两个车辆信息自动采集装置，用于自动采集标签卡和运输车辆信息，并传输至数据处理中心；在矿山采区的任意位置布置一个数据处理中心自动对每个车辆信息自动采集装置采集的车辆先后顺序编号进行对比，如果发现前车编号大于后车编号，数据中心提取并保留该车信息。由于将数字技术、显示技术、RFID技术与计算机软件技术运用到矿山采区运输车辆管理，实现了无人化管理，简单高效、低成本的解决运输车辆不按照运行轨迹和采区的规定制度肆意超车、插队造成安全事故的问题。

从四氟化碳生产工业废气中回收提纯电子级六氟乙烷的生产方法 829

 0

本发明的一种从四氟化碳生产工业废气中回收提纯电子级六氟乙烷的生产方法，属于六氟乙烷生产领域；包括以下步骤：热分解提纯装置，微氧吸附再生装置；经过精密过滤后，进入分馏装置，分馏装置产生四氟化碳气体的返回四氟化碳生产线中，以提高了四氟化碳回收率；含有少量杂质的六氟乙烷依次经过汽化器汽化后进入缓冲罐；并使用隔膜式压缩机增压使缓冲罐中的六氟乙烷进入带压运行的吸附塔；再经过预冷器预冷后依次通过高沸精馏塔和低沸精馏塔去除杂质。提高了四氟化碳回收率；并达到电子级六氟乙烷的技术要求；生产出的电子级六氟乙烷不含有会对臭氧层造成破坏的氯元素；可减少温室气体排放，可实现工业废气资源化利用和节能减排。

重型振动筛 312

 0

本实用新型公开了一种重型振动筛，包括墙板、横梁主体和可调加固组件。本实用新型通过将横梁主体贯穿墙板上下两端内部，来实现贯穿焊接固定配合，实现墙板整体强度的提高，并在墙板上端内部等距焊接了耐磨格栅条，来构成耐磨高强度的筛网，实现高效耐磨筛分使用，从而达到了振动筛整体强度的加强、减少振动筛的维修现象的出现与增加振动筛整体使用寿命，且在耳座加强梁外侧设置了可调加固组件，即在第一加固架与第二加固架焊接固定配合下，可提高耳座加强梁整体支撑强度，其次，在套筒与加固杆横向伸展配合下，可灵活改变支撑条支撑加固位置，从而达到了耳座加强梁整体支撑强度的加固配合和支撑加固配合位置灵活可调的优点。

工业废气处理用过滤除尘装置 968

 0

本发明公开了一种工业废气处理用过滤除尘装置，包括抽风机、预处理装置和除尘装置，所述预处理装置包括第一箱体、进风口、第一导板、第一腔体、第一通孔、第二导板、第二腔体、第二通孔及收集部件。本发明通过设置抽风机、预处理装置、除尘装置、雾化喷头、供水管、固液分离仓、过滤盒和蓄水腔的配合使用，能够对工业废气中的粉尘进行多种方式进行过滤除尘，能够对工业废气中的粉尘进行充分的分离，而且能够对分离后的粉尘进行收集，解决了现有的工业废气处理装置对粉尘的过滤除尘方式单一，粉尘的分离效率较低，而且不能对分离后的气体进行收集的问题。

双轴高频振动脱水筛 889

 0

本实用新型公开了一种双轴高频振动脱水筛，包括脱水筛箱体，所述脱水筛箱体的内部设置有筛网，所述脱水筛箱体的外壁分别固定连接有支撑座，所述支撑座的底部固定连接有支杆，所述支杆的底部固定连接有弹簧，所述弹簧的底部固定连接有限位套管，所述限位套管的底部固定连接有底座，所述底座的上表面固定连接有电机架，所述电机架的顶部分别固定连接有第一驱动电机和第二驱动电机，所述第一驱动电机和第二驱动电机的左侧分别固定连接有穿过脱水筛箱体的第一偏心轴和第二偏心轴。该双轴高频振动脱水筛，结构新颖，构思巧妙，不仅能够减少工作过程中回收物的流失，保证脱水效果，还具有筛分效率及精度高的优点，同时可以对脱水筛的振幅进行调节，满足不同的使用需求。

高效砂水分离脱水筛 753

 0

本实用新型公开了一种高效砂水分离脱水筛，属于砂水分离器技术领域，包括筛箱，所述筛箱的一侧设置有电机座，所述电机座的上端设置有电机，所述电机与筛箱之间设置有激振器，所述筛箱的内部设置有筛网，所述筛箱的外侧两端设置有支撑座，所述支撑座与筛箱之间设置有弹簧座，本实用新型通过设置筛箱，待处理的砂水进入筛箱中开启电机，电机通过激振器带动筛箱震动，筛箱中的筛网对砂水进行筛选，砂水中的水和不符合要求的砂石通过筛网上的通孔掉落，符合要求的砂石进行回收，激振器带动筛箱进行震动提高筛选的速度，从而提高装置工作效率，通过在筛箱中设置安装槽使筛箱中可安装不同规格的筛网，满足不同的工作需求。

带有污水净化功能的高频脱水筛 592

 0

本实用新型公开了一种带有污水净化功能的高频脱水筛，包括底座、排水阀、污水处理罐、支撑架和同步滚轴，所述底座顶端的一侧安装有污水处理罐，且污水处理罐底端的中心位置处安装有排水阀，所述底座顶端的一侧安装有机架，且机架底部的一侧安装有储水箱，所述底座顶端的一侧安装有支撑架，且支撑架内部的两侧皆安装有同步滚轴，同步滚轴表面的一侧缠绕有物料传送带，所述同步滚轴的一端安装有驱动电机，所述机架顶端的两侧皆安装有减震机座，且减震机座顶端的一侧安装有脱水筛主体。本实用新型不仅降低脱水筛的工作噪音，降低工作人员的作业强度，还污水进行处理，提高水资源利用率。

防掉落的散装物料用刮板输送机 398

 0

本实用新型公开了输送机技术领域的一种防掉落的散装物料用刮板输送机，包括框体，框体的上端面固定连接有进料口，进料口的上端面设置有盖板，框体的内部中间位置设置有输送机本体，输送机本体的外表面固定连接有若干个刮板，刮板与框体的内壁之间设置有限位机构，框体的一侧设置有驱动电机；限位机构包括有限位条、滑槽与接触板，限位条固定连接在框体的内壁，限位条的数量为两个，滑槽开设在刮板的内部边缘位置，一个刮板上开设两个滑槽，限位条位于滑槽的内部，接触板能够在压力的作用下移动，具有较好的适应性，对物料具有较好的传送作用，有效提高了装置的输送效率，且不会使物料掉落，较为实用。

用于刮板输送机的清灰装置 503

 0

本实用新型提供了一种用于刮板输送机的清灰装置，涉及刮板运输机清理技术领域，包括主体箱、清灰机构和集灰机构，所述转轴的一端固接在伺服电机的输出端，所述支杆设有多组，且均匀分布在连接盘的外侧，所述沙包块固接在支杆远离连接盘的一端，所述丝杆转动连接在主体箱的内腔，所述活动架螺纹连接在丝杆上，所述清洁刷粘接在活动架的顶端，本实用新型通过支杆末端的沙包块撞击刮板，使刮板上粘附的灰尘脱落，而且可以通过清洁刷，对刮板进行清扫，完成清灰，此外，产生的灰尘落在滑槽内，通过水泵输出水流，将灰尘冲入收集箱，且水经过过滤层的净化，可多次被水泵利用，从而使得灰尘被集中在放置架上，整个装置可以持续使用，提高清灰效率。

带式输送机的张紧装置及带式输送机 760

 0

本申请涉及一种带式输送机的张紧装置及带式输送机，其中，带式输送机的张紧装置包括滚筒组、吊架、支架和固设于吊架下方的承重部；支架包括两条平行并列设置的导轨，吊架的两端分别设有能够沿导轨滑动的滑块，两条导轨之间形成配合空间；滚筒组包括两个平行并列设置的滚筒，两个滚筒分别位于支架的两侧，皮带能够在配合空间内依次绕经各滚筒的外壁，每个滚筒的两端分别连接有轴承座，轴承座与吊架固定，且轴承座至少部分伸出配合空间外。该带式输送机的张紧装置能够解决带式输送机的张紧装置安装空间的局限问题，适应性好。

输送面宽度可调的带式输送机 230

 0

本实用新型公开了一种输送面宽度可调的带式输送机，包括空心台和宽度调节机构；空心台：其内部左右两端通过轴承对称转动连接有输送辊，两个输送辊通过输送带传动连接，空心台前侧面右端设置的第一电机输出轴与右侧的输送辊固定连接；宽度调节机构：设置于空心台的内部，宽度调节机构位于输送带的上侧；其中：所述空心台的前侧面设有控制开关组，控制开关组的输入端电连接外部电源，第一电机的输入端电连接控制开关组的输出端；该输送面宽度可调的带式输送机，可以对物料进行纵向限位作用，以免物料发生位置偏移而影响后续输送进程，且能够自由调节两个限位板之间的间距，从而满足不同输送面宽度的输送工作，适用范围更广。

柔性带式输送机的翻带装置 547

 0

本申请公开了一种柔性带式输送机的翻带装置，包括夹辊组件、压辊组件和支撑辊组件，所述夹辊组件夹持回程段柔性带的三角头部的两侧面，所述压辊组件压抵回程段柔性带的三角头部的端面，所述支撑辊组件接触并向上支撑回程段柔性带的弧形表面，使回程段柔性带以兜状闭合状态进行翻转。在夹辊组件、压辊组件和支撑辊组件夹持、压抵和支撑作用下，回程段柔性带能以闭合状态进行翻转。采用本申请能够降低翻转过程中损伤柔性带的风险，而且能够减小翻转过程中的空间占用，利于节约生产场地。

驱动轮包胶结构、驱动装置和柔性带式输送机 863

 0

本实用新型提供一种驱动轮包胶结构、驱动装置和柔性带式输送机，所述驱动轮包胶结构缠绕胶合于驱动轮，所述驱动轮包胶结构包括若干包胶层，所述包胶层为设有若干花纹的橡胶包胶，所述花纹为胶合于所述橡胶包胶的尼龙绳，各所述包胶层的厚度与对应的所述尼龙绳的直径差值不大于1毫米。采用如上结构，当驱动轮缠绕胶合有该驱动轮包胶结构时，包胶层的橡胶包胶和尼龙绳花纹能够与皮带柔性接触，使包胶层整体与皮带的接触面积增大，不易出现打滑问题；橡胶包胶和尼龙绳花纹的硬度均小于皮带接触面的硬度，能够有效降低皮带的磨耗；尼龙绳的耐磨性能较好，使设有尼龙绳花纹的橡胶包胶耐磨耗性能提高，有效延长驱动轮包胶结构的使用寿命。

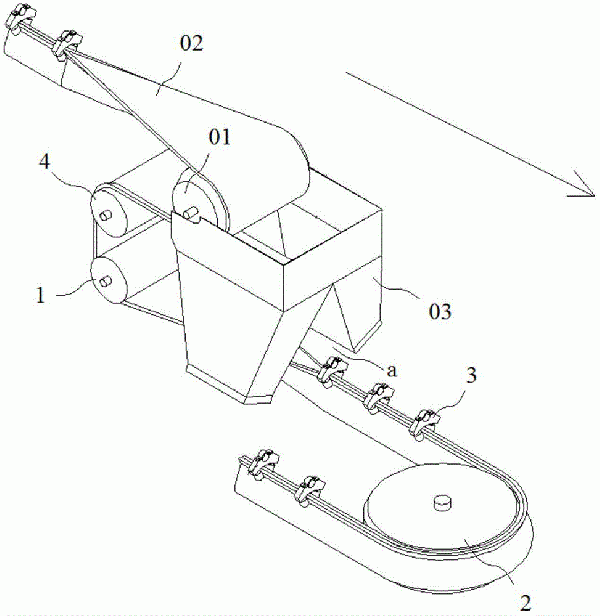

翻带回程装置和带式输送机 974

 0

本实用新型公开一种翻带回程装置，用于吊挂式柔性带式输送机，输送机包括卸料端滚筒，以及绕接于卸料端滚筒的输送带，翻带回程装置包括第一翻带滚筒、换向滚筒，以及位于二者之间的收口装置，第一翻带滚筒设置于卸料端滚筒的下方，所述换向滚筒设置于翻带滚筒的后端，输送带绕过第一翻带滚筒后工作面朝上，收口装置用于将输送带宽度方向的两端向上对折，对折后的所述输送带绕过换向滚筒实现换向。本实用新型还提供一种带式输送机。本实用新型实现输送带全过程无撒料，解决卸料后输送带回程段撒料问题；同时，有效进行顺畅翻带，解决翻带需强行扭转的问题，提高输送带的使用寿命。

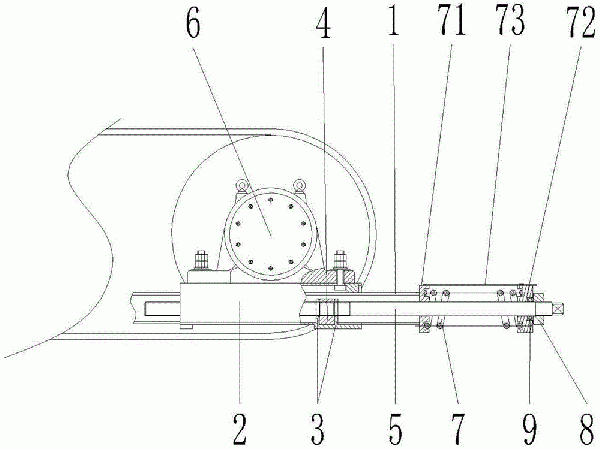

新型带式输送机尾部螺旋拉紧装置 1097

 0

本实用新型提供一种新型带式输送机尾部螺旋拉紧装置，包括：支架、滑轨、滑套，所述滑轨固定于所述支架上，所述滑套安装于所述滑轨上并可在滑轨上移动，所述滑套内固定设有两块挡板，两块挡板之间安装有调节螺母，所述调节螺母内配合连接有调节丝杆，所述滑套外固定有尾轮座；所述滑轨右端固定有第一弹簧压套；第一弹簧压套右侧设有第二弹簧压套；第二弹簧压套右侧设有与所述调节丝杆配合的锁紧螺母；所述调节丝杆穿过第一弹簧压套、第二弹簧压套，并用所述锁紧螺母将第二弹簧压套固定于调节丝杆上；所述第一弹簧压套、第二弹簧压套之间设有弹簧；所述调节丝杆穿过所述弹簧；所述弹簧进行预压缩，弹簧预压缩的量值小于弹簧最大压缩量。

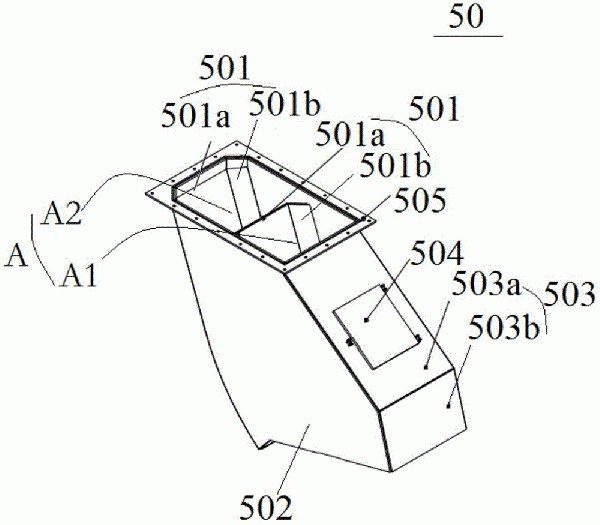

带式输送机的多腔室给料匙及带式输送机 845

 0

本申请公开了一种带式输送机的多腔室给料匙及带式输送机，所述带式输送机包括给料皮带、受料皮带和布置在两者之间的给料匙，受料皮带的运行方向为前后方向，所述受料皮带相对水平面倾斜布置，所述给料匙包括料腔和n个导流板，各导流板沿前后方向依次间隔布置，一个所述导流板形成所述料腔的后腔壁，至少一个所述导流板布置在所述料腔内部，将所述料腔分隔成n个腔室，其中n≥2。本申请减轻了物料对受料皮带的冲击磨损；缓解了受料皮带偏载，受料皮带倾斜布置时物料倒溜、撒料、堆料、堵料等问题；减轻了落料扬尘；安装维修简便，维护成本低。

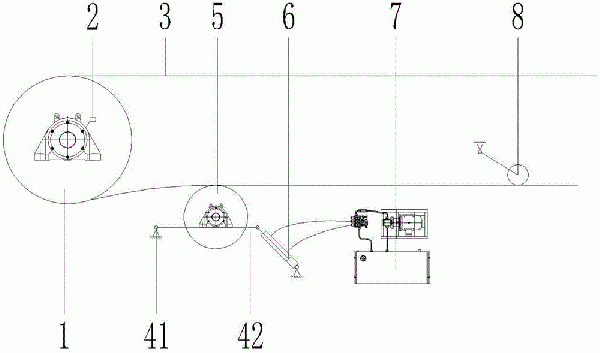

自动调整的带式输送机防打滑装置 774

 0

本实用新型提供一种自动调整的带式输送机防打滑装置，包括传动滚筒、增面轮、输送带，所述传动滚筒上安装有输送带，所述增面轮与传动滚筒、输送带配合安装，还包括：转速传感器，安装于所述传动滚筒的传动轴上；增面轮安装架，安装所述增面轮，并使得增面轮可以上下调节；液压装置，连接所述增面轮安装架，给增面轮上下调节提供动力；测速轮，安装于传送带内侧，用于检测传送带的速度；控制系统，接收处理所述转速传感器、测速轮的数据并根据预设程序进行判断及数据处理，并控制所述液压装置进行工作；本实用新型解决了带式输送带因打滑造成的停机停产事故，生产效率得到有效的提高。

圆管带式输送机的运行仿真方法及装置 697

 0

本申请提供了一种圆管带式输送机的运行仿真方法及装置，方法包括：创建托辊的几何三维模型和输送带的几何三维模型；分别将托辊的几何三维模型和输送带的几何三维模型离散成结构性网格；得到输送带的径向应变属性、纬向应变属性和经纬向剪切应变属性；并将结构性网格、输送带的径向应变属性、纬向应变属性和经纬向剪切应变属性及获取到的实体结构参数进行装配，得到圆管带式输送机整体模型；设置托辊、输送带和临时定型筒的接触属性；设置托辊、输送带和临时定型筒的边界条件及载荷；从运行结果中提取出输送带张力和托辊在不同坐标位置的不同角度的受力情况。在本申请中，通过以上方式实现了对圆管带式输送机运行状况的模拟。

矿用皮带输送机头轮滚筒清扫器 1203

 0

本实用新型所提供的一种矿用皮带输送机头轮滚筒清扫器，它包括皮带输送机头轮滚筒及其皮带，它还包括但不限于一根两端为垂直段的横向固定轴、四片橡胶刮板、一个十字转架；四片橡胶刮板分别装于十字转架上下左右；横向固定轴设于十字转架中心；横向固定轴两端垂直段端头安装在皮带输送机的整体支架上且位于皮带输送机头轮滚筒的下行皮带端头，使任一橡胶刮板与下行皮带的外侧表面形成摩擦，皮带运转带动装有橡胶刮板的十字转架圆周转动，自动清洗皮带，具有结构简单、易于维护、可借力自动清洗等优点。

克服皮带输送机尾部受料不均的防跑偏装置 397

 0

本实用新型提供一种克服皮带输送机尾部受料不均的防跑偏装置，包括：安装架；辊筒，若干所述辊筒平行安装于所述安装架上，用于与运输机的传输皮带接触并调整传输皮带位置，其中，所述辊筒的滚动方向与传输皮带的传输方向垂直；驱动装置，用于驱动若干所述辊筒进行顺时针同向转动、或逆时针同向转动；感应器，设有两个，分别安装于传输皮带左右两侧，用于感应传输皮带位置；控制系统，接收两个所述感应器信息、控制驱动装置运行或停止运行；可以快速对冲击处传输皮带进行快速纠偏，避免跑偏对皮带输送机的主要部件产生非正常损坏，避免引起系统故障停机影响生产作业效率，避免传输皮带翻转造成横向撕裂等安全隐患。

输送钢球的大倾角皮带输送机 334

 0

一种输送钢球的大倾角皮带输送机，它涉及大型机械技术领域。它包括机架、输送带、机架底座、机架高架、主动轮、尾动轮、压带轮、动力带，所述机架上设有输送带；所述机架包括下方进球段、中间斜坡段和上方出球段；所述输送带包括橡胶弹力网和波形挡边输送带，机架底座上放置下方进球段，下方进球段内设有主动轮，中间斜坡段与上方出球段固定在机架高架上，下方进球段与中间斜坡段呈°连接，下方进球段与中间斜坡段的连接处设有压带轮，机架高架的右上方设有兜网，上方出球段内设有尾动轮，尾动轮通过动力带连接主动轮。它不但能在大倾角的情况下将多边形物体运送至高处并装袋，而且还能运送球状形物体，在具备高效率的同时节约了成本。

矿用皮带输送机下料口缓冲床 956

 0

本实用新型涉及一种矿用皮带输送机下料口缓冲床，它包括皮带输送机主支架、两级缓冲系统和组件模块化；一级缓冲系统由若干缓冲床支架、槽型缓冲托辊和缓冲托辊支架组成，置于缓冲床支架上的左右缓冲托辊支架连接支撑槽型缓冲托辊；二级缓冲系统由橡胶圈固定环、橡胶圈和皮带输送机主支架组成，用橡胶圈固定环将橡胶圈连接皮带输送机主支架；所述的组件模块化是将一级缓冲系统叠合二级缓冲系统形成模块，一级缓冲系统缓冲床支架的四角下用橡胶圈固定环连接二级缓冲系统四个橡胶圈，具有结构简单、便于装拆、卸力均匀、维护成本低等优点，特别适于输送大块状矿石皮带输送机下料口处应用。

皮带输送机断料报警联锁装置 578

 0

本实用新型公开了一种皮带输送机断料报警联锁装置，该装置是在皮带输送机的支架上用钢条制作一个龙门支架，其顶部和中部往后水平方向连接有若干钢条；在顶部钢条的末端用角铁焊接；在角铁的中间打孔安装一个常闭型的接近开关并与时间继电器相连；在龙门支架的两端中部钢条的末端设置连接孔，并在连接孔之间穿过一个十字活动连杆并在其顶部焊接一个小铁块，接近开关能通过铁块进行感应，十字活动连杆在连接孔里面可以任意角度摆动；所述十字活动连杆与龙门支架的中上部之间设有轻质弹簧；所述接近开关和十字活动连杆的顶端保持3?5mm的距离。本实用新型制作简单，效果显著，可以广泛运用在类似输煤、输肥料等粉状或颗粒状的皮带输送机上。

可自动排渣的连续型管式分离机 1061

 0

本实用新型涉及分离机装置技术领域，尤其为一种可自动排渣的连续型管式分离机，包括固定架、垫板槽和固定螺栓槽，所述固定架左侧固定连接有机身，所述机身内侧设有集液管，所述集液管内下侧固定连接有固定底座，所述固定底座上侧固定连接有升降杆，所述升降杆上侧外端固定连接有固定垫板，所述固定垫板上侧固定连接有过滤刮板，所述升降杆上端外侧固定连接有过滤刮板，所述过滤刮板上侧中间位置处固定连接有移动垫板；本实用新型中，通过设置的固定垫板、移动垫板和固定螺栓，这种设置便于对管式分离机内部过滤刮板进行拆卸和安装，有利于对过滤刮板的更换，增加了过滤刮板的使用灵活性，更换操作简单、快捷，具有较好的实用性。
