1082
0

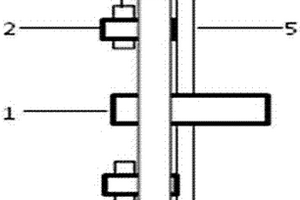

本实用新型涉及一种校对高炉铁口孔道的装置，属于冶金行业炼铁生产设备技术领域。技术方案是：包含校准中心轴（1）、固定销子（2）、斜铁（3）、防护门（4）和铁口炉门（5），在铁口炉门（5）的外侧设置一个防护门（4），在防护门（4）和铁口炉门（5）的中心位置上固定一个校准中心轴（1），所述防护门（4）通过多个固定销子（2）固定在铁口炉门（5）上，所述固定销子（2）上设有斜铁（3）。本实用新型的有益效果是：能够在不影响开口机和泥炮运转的情况下，确保铁口孔道不会偏离铁口中心线，同时防护门对铁口炉门也起到了一个很好的保护作用。避免烧损高炉铁口两侧的冷却壁，减少高炉炉前事故。
1102
0

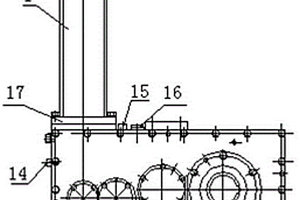

本实用新型涉及一种拉矫减速机结构，属于冶金行业炼钢拉矫机设备技术领域。技术方案是：减速机机壳（3）为双层箱式结构，减速机机壳（3）的一侧设有进水口（14），减速机机壳（3）的顶部设有出水口（15）和加油口（16），连接套筒（1）与减速机机壳（3）通过法兰（17）固定连接，连接套筒（1）内设有储油包（2），储油包（2）设有进油口（13），输出轴端压盖（6）与减速机机壳（3）之间设有双骨架油封（7）。本实用新型的有益效果是：降低了油温，减少了输出轴轴端漏油，延长了减速机的寿命，满足了企业连续生产的需要。
1037
0

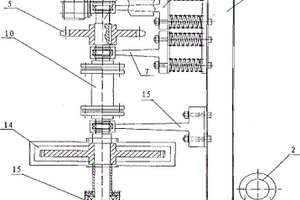

本实用新型涉及一种带钢卷取机送料装置，属于冶金行业带钢卷取机设备技术领域。技术方案是：上辊（1）的两端分别通过外支撑架（4）固定在升降板（5）上，下辊（2）的两端分别通过内支撑架（3）固定在底板（6）上，升降板（5）和底板（6）上下布置，升降螺纹柱（9）的下端固定在底板（6）上，升降螺纹柱（9）的上端与升降板（5）螺纹连接，升降螺纹柱（9）上设有一对相互啮合的锥齿轮（7），所述锥齿轮（7）与动力驱动机构连接，上辊（1）和下辊（2）之间的辊缝两端分别设有纠偏板（15），所述纠偏板（15）固定在外支撑架（4）上。本实用新型的有益效果是：能够有效的防止不同厚度、不同宽度的板材跑偏，纠偏效果好。
712
0
本实用新型涉及一种原煤仓堵煤检测装置，属于冶金行业炼铁喷煤作业生产设备技术领域。技术方案是：包含安装座（1）、吊环（2）、活动铁板（3）、挡铁（4）和光电开关（5），吊环（2）和光电开关（5）分别固定在安装座（1）上，活动铁板（3）通过吊环（2）与安装座（1）转动连接，活动铁板（3）上设有一个与光电开关（5）相配合的挡铁（4）。使用时，将安装座安装在下料通道上，当下料通道被原煤堵塞时，驱动活动铁板转动，使活动铁板上的挡铁触发光电开关。本实用新型的有益效果是：当下料通道被原煤堵塞后，能够有效地检测并发出信号，以提示操作人员及时处理，避免原煤溢出下料通道情况的发生。
763
0
本实用新型涉及一种铁水脱硫镁粉防爆炸管控系统，属于冶金行业铁水炉外脱硫设备技术领域。技术方案是：转装罐（1）的顶部分别连接加料管道（21）和排尘管道（22），转装罐（1）的出料阀（26）通过镁粉输送管道（27）分别与两个计量罐的入口连接，两个计量罐的出口与喷枪管道（28）连接，氮气加压管道（30）和氮气冷却管道（31）均与转装罐（1）和两个计量罐连接，所述氮气冷却管道（31）管道上设有电磁阀（32），所述转装罐（1）和两个计量罐上均设有湿度变送器和温度变送器，所述镁粉输送管道（27）和喷枪管道（28）上均设有温度变送器。本实用新型的有益效果是：能够保证铁水炉外脱硫过程中镁粉的安全性，避免出现安全事故。
1009
0
本实用新型涉及冶金行业烧结工艺领域，尤其是一种烧结烟气漏风检测装置。一种烧结烟气漏风检测装置，包括烧结台车、检测样管、探枪、烟气分析仪，烧结台车的一侧面上设置有安装孔，检测样管上设置有抽风小孔，检测样管的一端从安装孔穿过并与烧结台车的另一侧面焊接，检测样管的另一端通过球阀与探枪的一端连接，探枪的另一端通过硅胶管与烟气分析仪连接。本实用新型设置抽风小孔，保证了烧结台车与风箱之间均匀抽风，提高了数据的准确性，通过数据分析结果，有效帮助工人及时采取降低漏风率的措施，减少烧结电耗。
654
0

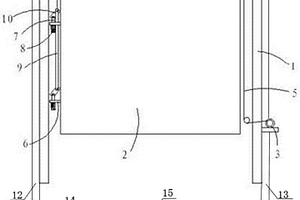

本实用新型是一种新型具有循环水冷降温功能的加热炉炉门门框结构，属于冶金行业加热炉设备技术领域。技术方案是：包括门框架（1）和沿着上下方向与所述门框架相滑动设置的炉门本体（2）；还设有循环水冷却系统，包含冷却腔体（11）、水箱进水口（12）、水箱出水口（13）、水泵（14）和冷却水箱（15），冷却腔体为细条状腔体，围绕设置在门框架（1）外侧，冷却腔体一侧与水箱进水口（12）连接后通过水泵（14）与冷却水箱（15）相连接，冷却腔体另一侧与水箱出水口（13）连接后与冷却水箱（15）相连接。本实用新型增加了循环水冷却系统，提高炉门门框的冷却效果，降低门框温度，防止炉门门框高温变形，延长炉门门框的使用寿命，提高经济效益。
744
0
本实用新型涉及一种环冷机卸矿下料嘴控制装置，属于冶金行业烧结环冷机生产设备技术领域。技术方案是：包含配重（1）、翻板轴（2）、限位杆（3）、翻板（4）、料孔（5）和连杆（6），翻板轴（2）上设有翻板（4），所述翻板（4）与翻板轴（2）固定连接，翻板（4）上设有料孔（5），翻板轴（2）的两端分别设有限位杆（3）和连杆（6），所述连杆（6）的一端与翻板轴（2）固定连接，连杆（6）的另一端设有配重（1）。本实用新型的有益效果是：能够控制烧结矿料流的大小，从而很好地保护皮带电机的正常运行，降低设备故障频率，减少设备的维修时间与维修费用，为生产的顺利进行提供了有力的保证。
841
0
本实用新型涉及一种便携式钢材取样机，尤其是用于大型棒材、锭材质检取样的装置，属于冶金行业技术领域。技术方案是：包含棘轮固定装置（1）、机身底座（2）、取样机身（3）、棘轮拉紧器钩点（4）和取样孔（6），机身底座（2）下侧呈凹形，与钢材外形相匹配，上面固定取样机身（3），两侧分别设有棘轮固定装置（1）和棘轮拉紧器钩点（4），机身底座（2）中间设有取样孔（6）。本实用新型的有益效果是：钢材定位准确、快速，取样快捷方便，降低了工人劳动强度，提高了劳动作业率，人工成本低、设备成本低、能耗低。
640
0
本实用新型涉及大型滑履磨机的进出料端单侧四滑履支承装置，具体是一种非对称实心瓦的滑履支承装置。包括滑履瓦、滑履瓦的支承、滑履瓦的高压油进油管路，所述滑履瓦为非对称的实心滑履瓦，滑履瓦瓦体端部开设有通过低压油进油管路为其提供润滑及冷却油的油槽；所述滑履瓦的支承包括凹凸球体、底座，所述底座上装有所述凹凸球体的无级调节顶升机构。本实用新型结构简单、轻便，运行瓦温低，无需冷却水，载荷更大，特别适用于水泥、冶金、矿山行业大型管磨机的滑履轴承支承。
948
0

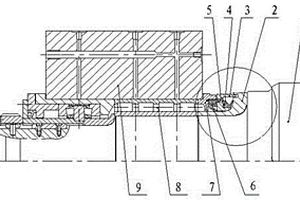

本实用新型涉及一种带钢轧辊轴承座轴承防水密封装置，属于冶金行业带钢设备技术领域。技术方案是：包含轧辊（1）、防水套（2）、顶套（3）、防水密封圈（4）、螺栓（5）、油封（6）、轧辊压盖（7）和轴承（8），顶套（3）设在轧辊压盖（7）与防水套（2）之间，轧辊压盖（7）和顶套（3）通过螺栓（5）固定连接，顶套（3）内设有防水密封圈（4），顶套（3）与轴承（8）内的油封（6）压紧布置。防水套外圆处加工成沟槽与顶套上的突沿处间隙配合，起到一级水封作用，并且在顶套内设置防水密封圈，起到二级水封作用。本实用新型的有益效果是：解决了轧机轴承进水的问题，降低了轧辊轴承的消耗，减少了轧制过程中的生产事故。
911
0

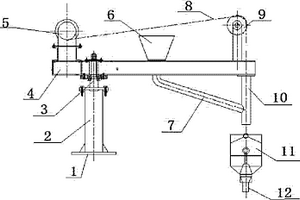

本实用新型公开了一种钢包自动投放引流砂装置，属于冶金设备技术领域。所述钢包自动投放引流砂装置包括固定支架、轴承、移动机架、引流砂加入系统、卷扬系统及引流砂投放装置；移动机架通过轴承与固定支架连接；卷扬系统固定在移动机架上；引流砂投放装置与卷扬系统连接；引流砂加入系统固定在移动机架上。本实用新型钢包自动投放引流砂装置可以保证投放引流砂的准确性，防止引流砂包装袋等夹杂物进入水口眼中，防止在手投投放引流砂时将包壁、包底的残钢、残渣带入到水口眼中，同时降低引流砂的使用量，在提高自开率的前提下降低生产成本。
797
0

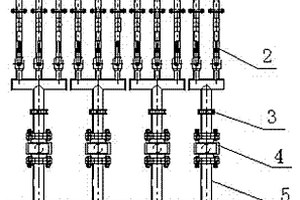

本实用新型涉及一种热轧窄带钢超快速冷却装置，属于冶金行业热轧窄带钢生产设备技术领域。技术方案是：包含冷却水嘴（1）、分集管（2）、阀门（3）、流量计（4）、分支管路（5）和总管路（6），总管路（6）上设有多个分支管路（5），分支管路（5）上按照水流方向依次设有流量计（4）和阀门（3），分支管路（5）的出口并列连通多个分集管（2），分集管（2）的出口设有冷却水嘴（1）。将热轧窄带钢超快速冷却装置安装在精轧后扭转导槽内，结构上采用带钢两侧对称布置，从两个方向同时对带钢进行喷水冷却。本实用新型的有益效果是：提高带钢的冷却速率，细化组织晶粒，增加了带钢内部组织的均匀性，提高了带钢抗拉强度和伸长率。
774
0
本实用新型涉及冶金建材生产设备技术领域，特别是一种用于节能环保活性焙烧竖炉的推板排料装置。通过设置外侧导料板、内侧导料板、推板排料液压缸、推板排料滚柱，解决了石灰窑排料不均匀的问题。本实用新型使石灰窑改善了环保、增强了排料均匀性，且具有破碎特殊炉况时的结块功能，更适合大型石灰窑的生产。
969
0

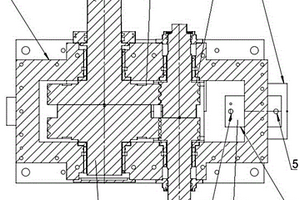

本实用新型涉及一种除磷泵增速装置，属于冶金行业轧钢生产设备技术领域。技术方案是：安装在除磷泵的前面，由除磷泵和增速机构组成，增速机构包含壳体（1）、主动齿轮（2）、被动齿轮（3）、控制器（5）、润滑油流量传感器（6）、温度传感器（7）和滑动轴承（8）；除磷泵包含泵体（11）、腔体（12）、主轴（13）、叶轮（14）、外隔套（15）、内隔套（16）和间隙调整机构（17）；增速机构被动齿轮的传动轴（10）与除磷泵的主轴（13）连接。本实用新型的有益效果是：结构简单，能够保证轴承的润滑，确保增速机构和除磷泵的正常运行，提高钢材的除磷效果，保证产品质量。
1093
0

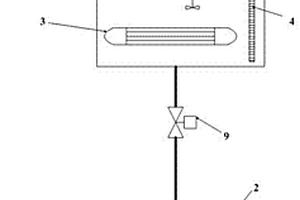

本实用新型涉及一种冷轧平整机湿平整供液系统，属于冶金行业冷轧设备技术领域。技术方案是：平整混合液缓冲箱（1）和平整混合液供液箱（2）箱体上分别设有缓冲箱液位控制装置（4）和供液箱液位控制装置（5），平整混合液缓冲箱（1）和平整混合液供液箱（2）通过管路连通，管路上设有电磁阀（9），平整混合液缓冲箱内设有缓冲箱加热装置（3）和缓冲箱搅拌器（6），平整混合液缓冲箱分别与脱盐水管路和原液箱连通，脱盐水管路上设有脱盐水控制电磁阀（7）。本实用新型的有益效果是：结构简单，操作方便，降低了员工的劳动强度，实现了平整混合液的自动均匀制备，同时提高了产品的表面质量。
1150
0

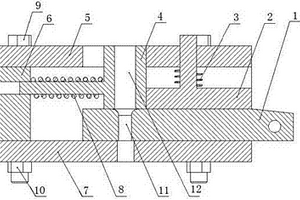

本实用新型涉及一种棒材打包机盘条剪切装置，属于冶金行业棒材打包设备技术领域。技术方案是：包含切刀（1）、压紧板（2）、压紧碟簧（3）、入线引导滑块（4）、上盖（5）和复位弹簧（8），切刀（1）上面设有压紧板（2），压紧板（2）与上盖（5）之间设有压紧碟簧（3），切刀（1）上设有刀孔（11），刀孔（11）上面相对应位置设有入线引导滑块（4），入线引导滑块（4）上设有入线引导滑块孔（12），入线引导滑块（4）上设有圆柱杆，圆柱杆上设有复位弹簧（8）。本实用新型的有益效果是：压紧效果好，初次喂丝的时，盘条进入刀孔准确，减少喂丝不准造成的麻烦，具有拆卸方便，结构紧凑，便于维修及更换零件之特点。
950
0
一种热轧棒材生产线在线用棒材计数器,属于冶金机械。包括锥形外径的计数丝杠、主传动装置、计数传感器、棒材乱排报警装置、同步落料机构。或采用变频电机拖动和角位移可控制动器,或采用伺服电机驱动,系统由过程控制计算机控制。具有设备简单,操作方便,运行可靠,可根据生产线轧制节奏需要来调整计数速度和棒材的定量分组的特点。由于采用了角位移可控制动器,同步落料机构等手段,彻底解决了棒材计数器计数不准的普遍问题。
802
0
一种环冷机型弹性驱动装置,属冶金烧结、团球用环冷机技术领域,用于解决现有驱动运行中的卡阻问题。构成中有固定座、电机、减速器、减速器输出端的链轮,改进为,链轮轮轴的轴承座为浮动座、与固定座上的支撑架弹性连接,轮轴的输入轴端与减速器的输出轴之间通过膜片式联轴器传动连接。环冷机在径向受到冲击载荷冲击时,链轮可因浮动支撑有效缓解冲击载荷,防止链轮出现卡死现象;链轮的轮轴与减速器之间采用膜片式联轴器,可有效减少传动系统的振动、降低冲击尖峰载荷,同时还具过载安全保护作用;适宜在环冷机上采用。
1061
0

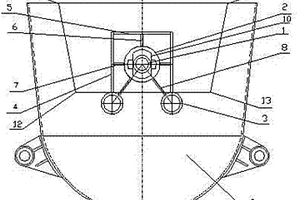

本实用新型涉及一种铁水罐耳轴修复结构,属于冶金设备技术领域。技术方案是包含包括吊耳轴(1)、耳轴座(2)、耳轴挡板(1),铁水罐(9)两侧分别设置吊耳轴、座耳轴,吊耳轴通过耳轴座设置在铁水罐上,在吊耳轴的内侧设有挡台(15),外侧设有挡板(10),在耳轴座周围设有若干筋板。本实用新型的有益效果是:将耳轴内侧加挡台,防止耳轴在使用过程中因松动而脱出,耳轴外侧加挡板,防止吊钩在吊装过程中滑出;修复后的强度与刚度能保证铁水罐的原设计要求;焊接部位执行国家焊接标准,焊口经过探伤检测合格。本实用新型的使用大大降低了铁水罐耳轴修复成本、修复时间和劳动强度。
795
0

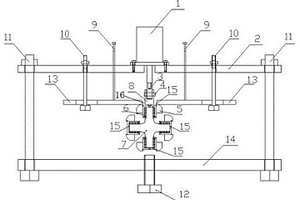

本实用新型涉及一种万向接轴十字包轴承快速拆装装置，属于冶金行业十字万向接轴技术领域。技术方案是：上板（2）和下板（14）之间通过立柱（11）连接在一起，活动压板（13）设置在上板（2）和下板（14）之间，活动压板通过支撑螺栓（9）和连接螺栓（10）与上板（2）相连接，液压缸（1）的缸体固定在上板（1）上，液压缸（1）的活塞杆与液压缸连接块（3）驱动连接，活动压板（13）上设有与液压缸连接块（3）相对应的轴孔（16），下板（14）上设有与轴孔（16）相对应的底部调节螺栓（12）。本实用新型的有益效果是：在不破坏十字包轴承的情况下能够快速地拆卸十字包轴承，操作方便，可适用于各种十字万向接轴。
1116
0

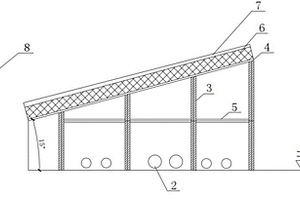

本实用新型属于冶金设备技术领域，具体为一种高炉炉基循环水管防护装置，包括铁水主沟和位于铁水主沟下方的循环水管，防护装置设置于铁水主沟和循环水管之间，防护装置包括沿铁水主沟中铁水的流动方向设置的若干个立柱行，每个立柱行至少包括两个位于铁水主沟两侧的立柱，所有立柱均固定于循环水管的间隙内；若干个立柱行的高度沿远离高炉的方向依次降低，若干个立柱行上固定有钢板，钢板沿铁水的流动方向向下倾斜设置，钢板上铺设有耐火砖。本实用新型解决了渣铁泄露至炉基烧坏循环水管的问题，整体结构简单、经济实用、成本低，便于现场实施，能够有效防止铁水主沟出现异常(烧穿)时，渣铁漏至炉基烧坏水管的事故发生。
1023
0
本实用新型公开了一种冷却液分配型废钢配料口，属于冶金设备领域，筒体壁包括由内向外依次设置的耐温层、耐冲击层、低温冷却层和冷却循环层。本实用新型通过设置循环冷却通道对配料口筒体进行降温，减小筒体的热应力，通过多层设置的结构降低热传导性，增强筒体的使用寿命，并且材料简单易得，成本低廉，提高了生产效率，适用于所有硬质物料的加入。
985
0
本实用新型涉及一种带钢拉伸试样样片辅助制样工具，属于冶金行业带钢产品取样技术领域。技术方案是：定位条（5）固定在画板（1）上，画板（1）上设有0°矩形通孔（2）、90°矩形通孔（3）、45°矩形通孔（4）和便携孔（6），所述0°矩形通孔（2）长度方向上的中心线与定位条（5）的中心线平行，90°矩形通孔（3）长度方向上的中心线与定位条（5）的中心线垂直，45°矩形通孔（4）长度方向上的中心线与定位条（5）的中心线之间的夹角为45°。本实用新型的有益效果是：能够准确地从钢板上沿着轧制方向0°、45°和90°制取标准样片，确保拉伸试样的准确性，提高拉伸实验测得数据的精度，为产品的评级提供可靠的实验数据。
707
0
本实用新型涉及冶金轧钢的技术领域，特别是涉及一种传动结构简单的冷床设备，其能够使工件翻转更加便捷，减轻劳动强度，提高工作效率，避免造成安全事故，降低使用局限性；包括输送架、输送电机、输送减速机、主动滚筒、多组从动滚筒、翻转电机、翻转减速机、翻转轴、多组翻转板、冷床板和多组位移调节板，输送架的底端设置有多组支腿，输送电机和输送减速机均固定安装在输送架前端的右侧，并且输送电机的输出端与输送减速机的输入端连接，主动滚筒通过与输送减速机输出端的连接转动安装在输送架上，安装在输送架上，冷床板的顶端固定等距的设置有多组定支板，多组位移调节板通过与多组定支板的配合可前后移动的固定安装在冷床板的顶端。
694
0
本实用新型涉及一种板带轧机无负荷随动空过装置，属于冶金行业热轧板带生产设备技术领域。技术方案是：空过上辊道（5）和空过下辊道（11）的两端分别通过轴承座转动连接在模拟轧辊箱体（1）上，空过上辊道（5）和空过下辊道（11）两端的轴承座分别设有支撑底板，所述支撑底板与模拟轧辊箱体（1）之间分别设有加强筋板；在空过上辊道（5）和空过下辊道（11）的入口和出口处分别设有上辊道模拟护板（6）和下辊道模拟护板（12），所述上辊道模拟护板（6）和下辊道模拟护板（12）靠近空过上辊道（5）和空过下辊道（11）的位置分别设有圆弧倒角。本实用新型的有益效果是：能够将突发异常或故障的单架轧机进行空过，保证生产线的正常生产。
972
0
本实用新型涉及一种高炉炉顶氮气均压装置，属于冶金行业高炉炉顶均压技术领域。技术方案是：四个氮气罐（4）的进出口各设置一个DN150截止阀一（2）和DN150止回阀一（3），氮气总管上设置两个DN450自力式减压阀（8），DN450自力式减压阀（8）前后各设置一个DN450截止阀（7），在DN450自力式减压阀（8）后安装DN450气动快切阀（9），从DN150截止阀二（11）后接出一根DN150旁通氮气管道并安装DN150补气阀（12），DN150旁通氮气管道分别供气至两个炉顶料罐一次均压阀（17）后的料罐连接管道。本实用新型的有益效果是：在高炉均压过程中使用氮气进行冲压，减少了环境污染又回收了氮气。
1020
0

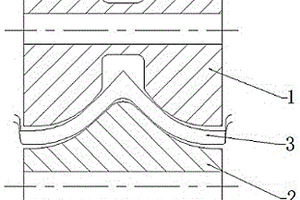

本实用新型涉及一种角钢滚动导卫，属于冶金行业角钢生产设备技术领域。技术方案是：包含上滚动导轮（1）和下滚动导轮（2），所述上滚动导轮（1）的外表面为向内凹的曲面，上滚动导轮（1）中间的直径小于两端的直径；所述下滚动导轮（2）的外表面为向外凸起的曲面，下滚动导轮（2）中间的直径大于两端的直径；上滚动导轮（1）和下滚动导轮（2）上下布置，上滚动导轮（1）和下滚动导轮（2）之间形成的缝隙为与轧件相配合的角形。本实用新型的有益效果是：能够适用于一个角钢品种下的所有规格，减少了备件数量，且在单一品种轧制时不需要更换滚动导卫，提高了生产效率，杜绝成品孔轧制偏角和刮伤缺陷。
713
0
本实用新型涉及一种烧结脱硫烟气净化装置，属于冶金行业烧结脱硫烟气净化设备技术领域。技术方案是：塔体（14）的底部设有烟气入口和浆液出口，塔体（14）的顶部设有烟囱（6），塔体（14）内设有喷淋层（2）和除雾器（5），除雾器（5）靠近烟囱（6），在脱硫塔（14）内的喷淋层（2）和除雾器（5）之间设有支撑框架（3），气流分布板（8）设在支撑框架（3）上，气流分布板（8）上设有多层填充料球（13），填充料球（13）上设有盖板（7），喷淋反洗管（9）固定在支撑框架（3）的下方。本实用新型的有益效果是：能够对烧结脱硫烟气进行深度治理，净化效果好，能耗低，基建投资少，占地面积小。 1
