江苏南京有色金属冶金技术理论与应用

竖炉水梁冷却水水压报警装置 879

 0

本实用新型涉及一种冶金领域的水压报警装置,是一种竖炉水梁冷却水水压报警装置,在水梁冷却水出水总管上连接一根支管,在支管上连接一个压力表,压力表与一个水压报警器相连。压力表设定正常工作压力限,压力表与操作间内报警器相连接,当供水压力低于正常水压压力下限时,报警器报警。使用本实用新型的竖炉水梁冷却水水压报警装置,可以及时反应出冷却水压力变化,进而查明是否是水泵问题还是炉体供水管漏水问题,极大的保证了正常供水可靠性,提高了水梁的使用寿命,保证了产量和质量。

高压静电水处理器 973

 0

一种高压静电水处理装置,金属电极可以用金属丝网制成,绝缘层可以用玻璃钢、环氧树脂、聚酯树脂等制成。另外,还可以设计成一系列同轴且半径不同的筒以组成大流量的水处理装置,本实用新型结构简单,功效较强,成本较低廉,制作工艺可靠,本水处理器可以广泛用于各种场合,如电力、化工、化肥、冶金、食品以及部分生活场所。

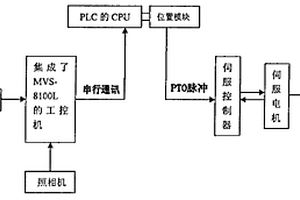

精整机影像定位控制系统 881

 0

本实用新型精整机影像定位控制系统涉及的是专为精整机(整形压机)配套的外围设备控制系统,适用于粉末冶金、磁性材料等相关行业。控制系统由影像机构、可编程序控制器(PLC)、伺服驱动装置和送料机构组成;精整机影像机构由影像处理集成式板卡芯片MVS-8100L、工控机、照相机、背灯光和显示器共同组成;可编程序控制器(PLC)的处理核心单元CPU具有两个RS-485通讯接口,其中一个为自由通讯口与影像机构进行串行通讯,接收来自影像机构的数据,即实际产品的偏差角度,可编程序控制器把接收来的偏差角度转换成脉冲数,并通过其位置模块把相应的脉冲数发送给伺服控制器,由伺服控制器驱动伺服电机来控制调整转盘的转动方向及角度。

铸坯支撑导向装置 1136

 0

本实用新型涉及一种冶金行业连铸过程中的导向装置,是一种铸坯支撑导向装置,包括底座,底座设在托辊下方向托辊后方延伸并位于托辊和拉矫机之间,在底座上位于托辊和拉矫机之间延铸坯运行方向设有两块导向板。通过托辊与拉矫机之间安装的两块导向板就可以实现铸坯导向,使铸坯能够顺利通过拉矫机。本实用新型结构简单,设计巧妙,便于安装,价格低廉,可达到高效低耗生产无缺陷的铸坯的目标,确保铸坯在形成的过程连续生产无缺陷的高质量的铸坯。

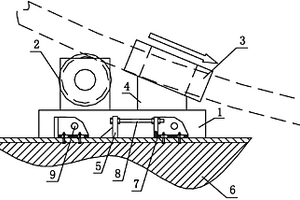

烧结机主抽电机碳刷滑环研磨装置 638

 0

本实用新型涉及一种冶金领域的研磨装置,是烧结机主抽电机碳刷滑环研磨装置,包括支架,支架上端设有一根油石,油石的一端与烧结机主抽电机碳刷滑环接触,另一端通过压紧装置固定在支架上。通过本实用新型的烧结机主抽电机碳刷滑环研磨装置,可在线对烧结机主抽电机碳刷滑环进行研磨,不影响生产的正常进行,防止烧结机主抽电机碳刷滑环打火现象的发生,不会造成烧结机主抽风机跳闸,保证了生产的连续性。

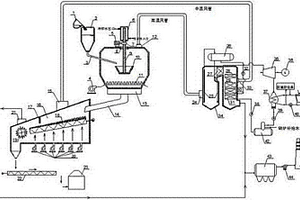

离心式熔融炉渣干式粒化及余热回收发电系统 865

 0

本实用新型提出一种离心式熔融炉渣干式粒化及余热回收发电系统，属于钢铁冶金炉渣处理及余能回收技术领域。本实用新型的系统包括接渣装置、炉渣离心急冷粒化装置、炉渣缓冷装置、余热回收发电装置以及废气净化处理装置。利用独特的离心粒化装置将熔融炉渣急冷粒化，并使其迅速冷却为玻璃体态；再通过水冷式振动篦床进一步缓慢冷却换热，急冷与缓冷回收的余热通过双通道？型余热锅炉产生蒸汽，推动汽轮发电机组做功发电。本实用新型有效地解决了离心粒化装置在高温条件下的长期、安全稳定运行，顺利实现熔融炉渣急冷和干式粒化，在不影响炉渣的后续利用价值基础上，能高效、充分回收利用炉渣高温余热资源。

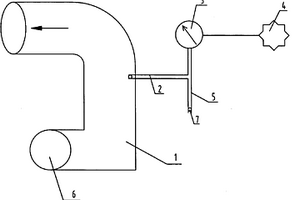

焦炉烟道废气用于蒸氨的装置 740

 0

本实用新型涉及冶金焦化工艺相关装置，是一种焦炉烟道废气用于蒸氨的装置，包括蒸氨槽，蒸氨槽内具有盘管，盘管进口通过管道与焦炉烟道相连，将高温焦炉烟道废气引入盘管，盘管出口接温度降低后的焦炉烟道废气排放管。本实用新型一方面解决了焦炉烟道热废气排放的能源浪费问题，另一方面降低了蒸氨工艺的能源消耗，同时减少了剩余氨水量，焦化废水处理量减少，生化系统运行成本下降。

抛丸机在线钢板表面清扫丸料装置 1088

 0

本实用新型涉及冶金领域的一种钢板表面清扫装置,是一种抛丸机在线钢板表面清扫丸料装置,包括主框架、提升装置、辊刷装置、吹扫装置和丸粒收集装置;主框架垂直于钢板运行方向的横跨辊道;提升装置设在主框架上;辊刷装置固定在提升装置上;吹扫装置设置在辊刷装置前端;丸粒收集装置设置在辊刷装置和吹扫装置的下方,在辊道平面以下。本实用新型结构紧凑,操作简便,造价低廉,所占空间小,安装方便,调整简单,能有效减少残余丸料,可根据钢板厚度、钢板不平度调节辊刷高度。本实用新型能在钢板下线前除去钢板表面的残余丸料,减少丸料对钢板的压痕、丸料收集等影响。

振动式筛选的组合型化工粉体过筛装置 930

 0

本实用新型涉及粉末冶金技术领域，且公开了一种振动式筛选的组合型化工粉体过筛装置，包括装置主体，装置主体包括基座和筛箱，控制面板背面连接伺服电机，转动板外围安装有弹簧，弹簧外围安装有限位箱，箱盖中心上方开设有入料口，筛箱内部一侧安装有固定块，固定块下方安装有筛板，筛板一侧安装有出料管，收集箱中心下方安装有第二转动板。该振动式筛选的组合型化工粉体过筛装置，利用装置主体的整体结构，将粉体通过入料口放置于筛箱内部，利用筛箱的上下结构，粉体经过多层筛板后掉落至收集箱内部，启动伺服电机带动转动板进行转动，利用弹簧弹力，使收集箱和筛箱更加方便振动，提高振动效果，从而进一步提高装筛选效果。

新型冷床拨入机配重连接结构装置 642

 0

本实用新型公开了一种新型冷床拨入机配重连接结构装置，涉及冶金设备技术领域，包括支架，所述支架上转动设置有第一链轮和第二链轮，所述第一链轮位于第二链轮上方，所述第一链轮与第二链轮上绕设有链条，所述链条的一端与配重块连接，所述链条的另一端依次通过第一链轮和第二链轮后与拨入机的摆杆连接。本实用新型将原先的钢丝绳滑轮结构改为链条链轮形式，将原先钢丝绳与滑轮之间的滑动摩擦改为链条与链轮的传动连接，有效降低了磨损，从而大大延长了配重连接结构装置的使用寿命，更换周期由原先的15天左右延长至一年以上，大大降低了维护成本和操作人员的劳动强度。

插销式插装阀拆缷装置 704

 0

本实用新型涉及一种插销式插装阀拆缷装置，属于冶金机械设备检修技术领域。该插销式插装阀拆缷装置，包括定位组件、咬合组件、动力组件及辅助元件；动力组件由液压缸、液压缸固定螺栓、液压缸连接同心套组成；定位组件包括定位套、定位板、定位盖板、定位螺栓、定位导向螺杆、定位锁紧螺母、定位上调整螺母及定位下调节螺母；咬合组件由左插销半月轴、中间支撑块、右插销半月轴、咬合锁紧螺栓、咬合锁紧螺母组成，左插销半月轴、中间支撑块、右插销半月轴构成一个插销式咬合组件三联件。该插销式插装阀拆缷装置符合同轴度技术要求、作用力大、强度高。

快速取样器 924

 0

本实用新型公开了一种快速取样器，包括导流管、样模盒、支撑架和保护纸盒，所述导流管和样模盒均通过支撑架在保护纸盒内，且导流管和样模盒的内腔相贯通，导流管的末端伸出保护纸盒内，所述导流管的横截面为矩形状，导流管末端的底面壁向外延伸并形成连接边，在连接边上垂直固定第一限位块，在导流管的内壁上设有第二限位块，第二限位块和第一限位块等高且相互平行，第一限位块和第二限位块之间形成有限位槽；第二限位块的外侧面与导流管末端的顶面壁相齐平。本实用新型可以防止顶渣和氧化物对试样的污染，且使用方便，特别有利于冶金过程中对钢水纯净度的在线研究。

烟气余热炉体内部再利用型红土镍矿块料的热解和还原反应系统 705

 0

本实用新型涉及化工冶金领域，具体涉及一种利用红土镍矿块料热解和还原反应的系统与方法。针对现有技术的不足，本实用新型提出一种烟气余热炉体内部再利用型红土镍矿块料的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿块料的还原熔炼。该系统中红土镍矿块料直接入炉，缩短了成型和干燥流程等工序，降低能耗。热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到直接还原产物。该系统能在红土镍矿直接还原过程实现煤的热解，使宝贵的油气资源得以回收，增加转底炉煤基直接还原工艺的副产品，并且，炉体内部产生的烟气余热可以被有效再利用，从而，实现了绿色环保，间接降低工艺能耗和成本。

8字型自承式光纤复合架空低压电缆 841

 0

本实用新型公开了一种8字型自承式光纤复合架空低压电缆，包括绝缘线芯、光单元、填充物、内衬层、加强件及护套，所述绝缘线芯、光单元、填充物经过绞合后外部挤包有内衬层；所述内衬层外设置加强件，内衬层与加强件外共同挤包有护套；所述光纤复合低压电缆的横截面呈8字型。本实用新型提供的一种8字型自承式光纤复合架空低压电缆，通过合理的抗拉元件设计，使得光电复合缆能够直接进行架空使用，简化安装手续，广泛适用于居民小区、冶金、电力、工矿企业等对光电复合缆有架空敷设使用的场合。

减少热锯冷却水淋到红钢的装置 856

 0

本实用新型涉及冶金领域的一种减少热锯冷却水淋到红钢的装置，包括热锯片护罩，在热锯片护罩的中上部设有开口朝向冷却水喷水管的弧形橡胶条，弧形橡胶条的另一侧紧贴热锯片，在热锯片护罩的下部弧形橡胶条下方设有U形槽。本实用新型紧贴锯片安装在护罩中上部的橡胶垫可以最大限度地控制热锯冷却水的喷溅范围，使其不至于直接喷到或飞飞溅到红钢上；在护罩下部安装的U形槽则将喷到护罩和热锯片飞转时喷溅出的冷却水收集到一起，再沿着U形槽流到辊道外面；可明显减少热锯冷却水淋到红钢，从而降低钢材端部硬度，使钢材头中尾硬度差别不大，便于用户加工使用。

竖炉内部二次冷却装置 710

 0

一种冷却高温球团用的竖炉内部二次冷却装置,由腰风管、箅板箱和百叶窗所构成。它能使500～600度的高温球团迅速冷却降温到100度以下,防止炉内排出球团在运输过程对设备造成故障,改善环境和人身劳动条件。同时简化流程,强化生产,节约投资。本装置不仅用于冶金系统竖炉氧化烧结成球工艺中,还可用于其他固体高温物料的冷却过程。

双向机械连杆全自动调心托辊组 673

 0

一种双向机械连杆全自动调心托辊组。由左、中、右托辊及机架组成,由于左、中、右托辊底座安装有平面轴承,左、右托辊上安装有立式挡轮,输送带产生偏移时,在立式挡轮的作用下,左托辊或右托辊带动中托辊一起随着物料前进方向发生转动,从而很快达到输送带调偏目的,采用本实用新型调偏力度强,调偏幅度大,动作灵敏,平稳可靠,噪声小,可以广泛用于矿山、运输、电力、冶金、化工、粮食、港口输送机,不仅减少人力、物力的浪费,而且能大大提高输送机的工作效率。

单杆电力液压推动器返程调速油盘 834

 0

单杆电力液压推动器返程调速油盘,在单杆电力液压推动器中作返程调速下降延时装置用。主要结构由盘体、阀板、芯轴、带钩弹簧、盘盖、控制阀体、调节杆、螺环、密封圈组成。返程调速油盘能控制活塞返程时液体流量不小,从而达到控制动作杆返程速度,导至包闸过程时间延时,避免了大型设备运行因趋停形成的惯性冲撞。该技术可广泛应用于起重运输、冶金、矿山、港口、建筑机械中的普通型电力液压推动器。

简易型双向压制全自动干粉压机 761

 0

本实用新型双向压制全自动干粉压机涉及的是 一种具有双向压制功能适用于粉末冶金、陶瓷材料、磁性材料 及相关行业粉末制品的机械式自动干压成型设备。结构具有分 隔上下两个腔室的机身, 横梁, 长拉杆, 上横梁, 下横梁, 左、右立柱, 其特征是上腔室内有一中心拉杆, 位于机身上腔室内的中心拉 杆上固定有一横梁, 在横梁上部中心拉杆上设置有强制控制凹 模运动的装置, 具有压制横梁、压制横梁中心部中心拉杆处装有 调节螺母。

连铸中间包烘烤全密封式烧嘴 1091

 0

本实用新型涉及冶金领域的一种烧嘴装置，是一种连铸中间包烘烤全密封式烧嘴，在烧嘴上设有氧化锆纤维密封塞，烧嘴通过氧化锆纤维密封塞与中间包盖密封软接触。烧嘴和中间包盖之间通过加装ZrO2纤维密封塞之后，烧嘴和中间包盖之间实现软接触，从而实现密封。中间包盖密封除减少能源消耗及热量浪费，缩短烘烤时间，能够充分利用能源外，还可以使中包水口得到有效地烘烤，避免在首次开浇时中包水口结冷钢而发生粘死事故。

高效旋流分离器 967

 0

高效旋流分离器,包括进口管、圆柱筒体、圆锥筒,圆柱筒体上部带顶部轻组分排出口、进口管切向连接内部光滑的圆柱筒体,且连接在圆柱筒体的中部,圆柱筒体的下部是圆锥筒,圆锥筒与上部筒体共轴线且底部带重组分排出口。本实用新型是一种利用流体旋流分离原理来分离流体内不同比重组分的高效旋流分离装置。在电力、化工、冶金、医药、食品、化纤、矿冶和环保等部门为达到固-液的分离过程中广泛运用,它上部带顶部轻组分排出口、周向分布带流体切向进口管、内部光滑的圆柱筒体,下部结构是一个与上部筒体共轴线的底部带重组分排出口的圆锥筒。具有流程简单,结构紧凑、能耗小、投资少、不用维修、分离效果好等优点。

两阶段焦炭自动制样系统 898

 0

本实用新型涉及一种两阶段焦炭自动制样系统，属于冶金行业质量检验技术领域。该系统包括按序排布的一次提升机、振动给料机、破碎缩分机、样品输出/输入称量台、二次提升机、颚式破碎机、两级缩分机、通道式干燥器、升降控制台、自动研磨机。采用本实用新型，可以兼容完成干焦全流程和湿焦分阶段样品的自动制备，工艺可按需灵活定制，不仅为实现全自动化奠定了基础，而且为各设备之间的信息传递、流程管理、状态监控管理提供了方便。

耐冲刷型风箱膨胀节 1019

 0

本实用新型公开了一种耐冲刷型风箱膨胀节，涉及冶金技术领域，包括，膨胀节本体；上法兰盘，固定安装在所述膨胀节本体的上端；以及，挡板，固定安装在所述膨胀节本体内，所述挡板呈圆环状，所述挡板的轴线与所述膨胀节本体的轴线重合，所述挡板的内径小于所述膨胀节本体的内径。本实用新型在膨胀节本体内安装圆环状的挡板，通过挡板对进入膨胀节本体内的散料颗粒进行阻挡，避免散料颗粒直接冲刷膨胀节本体的内侧壁，从而有效延长了膨胀节的使用寿命。

新型的异型型钢冷床下钢处理装置 820

 0

本实用新型公开了一种新型的异型型钢冷床下钢处理装置，属于冶金行业技术领域。本实用新型包括偏心轮座、电机座和顶架，电机座上安装电机，电机座的输出端上安装旋转的电机轴，电机轴的外部套有带有轴承的套环，电机轴的端口依次连接第一偏心轮、第二偏心轮和第三偏心轮，电机轴下方设有与电机座相接的底板。当钢坯运输至待定位置A后，钢坯沿运行方向移动一定的步距，直至到达静梁的端头位置B，不倒翁挡头和移动链一起向钢坯前进的反方向运动，当任意一个移动链+不倒翁挡头碰到弯曲的钢坯时，停止运行，当所有的不倒翁挡头接近开关都有触发信号时，前进方向运行直至到达位置C。本实用新型工艺流程简洁、设备布置紧凑、操作便捷。

板坯炉生氧化皮在线监测装置 812

 0

本实用新型属于冶金领域,是板坯炉生氧化皮在线监测装置,包括炉前数据采集卡、炉前测温仪、低温数据采集卡、低温测温仪、装有监测软件的计算机,炉前数据采集卡和炉前测温仪装在加热炉的炉头,低温数据采集卡、低温测温仪装在除磷机前,炉前测温仪的信号输出端与炉前数据采集卡的信号输入端相连,炉前数据采集卡的信号输出端与装有监测软件的计算机的输入端相连,低温测温仪的信号输出端与低温数据采集卡的信号输入端相连,低温数据采集卡的信号输出端与装有监测软件的计算机的输入端相连。本实用新型可用于监测加热炉炉生氧化皮的生成量,以研究加热炉的加热制度和加热质量,减少氧化烧损,提高成材率。

大型骨架密封圈 754

 0

本实用新型涉及一种密封圈,尤其是适用于冶金、船舶等大型机械设备的骨架密封圈的结构改进,包括金属外圈骨架、安装在金属外圈骨架内的橡胶密封唇形环、以及紧箍弹簧,其结构改进之处是:还包括支承钢环和呈环形片状结构的弹性保持架,所述支承钢环安装在金属外圈骨架内,其外圈抵靠在金属外圈骨架的内壁上,所述保持架的径向轮廓与橡胶密封唇形环相匹配,其下端与所述支承钢环固连,上端制有支承所述紧箍弹簧的圈边。保持架可以起到隔离异物的作用,以防止因高温或磨损导致橡胶密封唇形环损坏。另外,保持架在支承紧箍弹簧的同时还起到了径向力的补充作用。因此,本实用新型具有密封可靠、使用寿命长、便于安装的优点。

防刺穿鞋垫 1049

 0

一种防刺穿鞋垫,包括防刺穿金属片及置于防刺穿金属片一侧或两侧的柔性材料。任何一双普通鞋使用了这种鞋垫便成为特别的防刺穿鞋。在冶金、矿山、建筑工地等场所的工作人员使用该装置可有效地防止尖利物品伤及脚掌。由于该装置具有良好的互换性,因而可以极方便地将不同环境下(比如晴天、雨天、冬天、夏天)的用鞋改装成防刺穿鞋,从而给使用者带来极大的方便,并大大降低使用成本。

短应力线轧机双进口滑动导卫 780

 0

本实用新型涉及冶金轧制领域，具体涉及一种短应力线轧机双进口滑动导卫，包括固定座以及安装在固定座上的进口导卫，进口导卫包括两个孔型不同的进口通道，进口通道的出口端向外延伸有并行的出口部，两个出口部均向外侧扩张；本方案采用孔型不同的进口通道来满足直接更换同一轧机新孔型的需求，提高了生产效率，喇叭状的出口部设计能够帮助轧件顺利导入，同时对内板和外板的角度进行设计，来兼顾总成结构紧凑、孔型间距小的问题。

剔废、上料两用装置 867

 0

本实用新型公开了一种剔废、上料两用装置，涉及冶金行业轧钢技术领域；本实用新型包括设置在输送辊道一侧的收集台架，收集台架的下方还设置有拨钢机，其活动安装有拨钢叉用于令物料在收集台架接近输送辊道的一端与输送辊道之间移动；收集台架远离输送辊道的一侧还设置有推钢机，其设置有推动装置用于将收集台架上的物料推至拨钢叉上；收集台架接近输送辊道的一端上方或下方设有装有挡板的伸缩杆，第一种工作状态时，挡板位于收集台架接近输送辊道的一端挡住物料，第二种工作状态时，挡板位于收集台架上方或下方；本实用新型结构简单、动作紧凑，能够满足工艺要求，除了可以作为普通的剔废装置使用外，还可以用作冷/热坯的上料，适用范围广。

中规格螺纹钢控轧控冷设备 678

 0

本实用新型公开了一种中规格螺纹钢控轧控冷设备。属于冶金领域，包括连接的上料台架、入炉辊道、加热炉、出炉辊道、粗轧机组、1号飞剪、中轧机组、1号水箱、1号恢复段、2号飞剪、预精轧机组、导槽、2号水箱、2号恢复段、3号水箱、3号恢复段、4号水箱、4号恢复段、1号夹送辊、3号飞剪、320悬臂精轧机组、5号水箱、2号夹送辊、5号恢复段、3号夹送辊、6号水箱、6号恢复段、4号夹送辊、倍尺飞剪、棒尾制动器、上钢装置、冷床、定尺剪、剪后辊道、过跨台架、输送辊道及成品收集台架；通过在生产线布置多组水箱，对轧件逐级水冷；控制轧机进入轧机机组的温度，对轧件进行控制控冷，保证了成品力学性能，同时也降低了连铸坯合金元素的添加。
