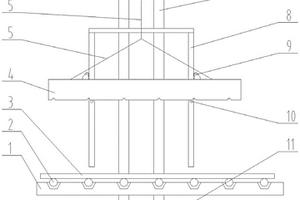

清除探伤积水的刮水装置 594

 0

本实用新型公开了一种清除探伤积水的刮水装置，涉及冶金设备技术领域，包括输送带、框架、刮条和升降装置，所述框架架设在输送带的上方，所述升降装置设置在框架上，所述刮条与升降装置传动连接，所述升降装置可带动刮条靠近或远离输送带。本实用新型不仅有效地提高钢板的烘干效果，而且便于对刮除的水进行收集处理，避免大量积水影响工作环境。

综合利用工业固废的系统 1011

 0

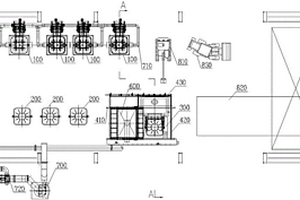

本实用新型公开了一种综合利用工业固废的系统。该系统包括混合装置，设有有色冶金渣入口、赤泥入口、电石渣入口和混合料出口；成型装置，设有混合料入口和球团出口，混合料入口与混合装置的混合料出口相连；氧化焙烧装置，设有球团入口、氧化性气体入口和氧化球团出口，球团入口与成型装置的球团出口相连；还原焙烧装置，设有氧化球团入口、还原性气体入口和碎裂球团出口，氧化球团入口与氧化焙烧装置的氧化球团出口相连；冷却装置，设有碎裂球团入口和粉化料出口，碎裂球团入口与还原焙烧装置的碎裂球团出口相连；磁选装置，设有粉化料入口、磁性铁粉出口和非磁性物质出口，粉化料入口与冷却装置的粉化料出口相连。制得的磁性铁粉的铁品位高。

红土镍矿干球团的热解和还原反应系统 1011

 0

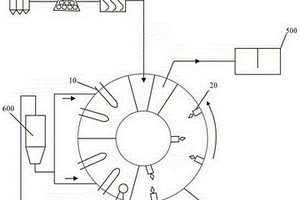

本实用新型涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统和方法。针对现有转底炉处理红土镍矿技术中没有考虑在直接还原过程回收还原煤中的油气资源，本实用新型提出一种红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼。该系统能够在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，从而，增加了转底炉煤基直接还原工艺的副产品，减低了工艺能耗和成本。同时，热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。

超声波探伤机在线钢板表面刮水装置 716

 0

本实用新型涉及一种冶金领域的刮水装置,是超声波探伤机在线钢板表面刮水装置,包括框架、提升装置和刮板,框架垂直架在钢板运行方向横跨辊道上,提升装置通过可控制升降的丝杆与框架连接,刮板固定在提升装置上。本实用新型结构简单,操作简便,用于钢板在探伤机前后辊道运行时,以及钢板探伤完成下线时除去钢板表面的残留水,减少残留水对钢板的锈蚀,消除钢板吊运时钢板表面残留水的洒落,以达到提高钢板的表面质量的目的。

浇钢包流的保护浇注装置 652

 0

本实用新型涉及一种冶金领域的浇注保护装置，是一种浇钢包流的保护浇注装置，包括浇钢包保护套管与浇钢包下水口，在浇钢包保护套管上设有与浇钢包下水口配套的配套口，浇钢包保护套管与浇钢包下水口通过配套口配套接触，浇钢包保护套管与浇钢包下水口通过球面配套接触。将浇钢包保护套管与浇钢包下水口接触方式改为球面接触，即便保护套管有偏斜，保护套管与浇钢包下水口始终以面的方式接触，二者之间不会形成真空地带从而不会吸气，有利于保证钢水内在质量和流动性。

炉窑高温长寿命取样探头 926

 0

本实用新型涉及一种炉窑高温长寿命取样探头,其特征是它包括有陶瓷取样管(1)、水冷骨架(2)和隔热层(3),它们采用同心轴方式连接安装,在位于最内的陶瓷取样管(1)的外面套装有水冷骨架(2),不锈钢水冷骨架(2)的外面设有隔热层(3)。本实用新型结构简单耐用,在高温1700℃以下高粉尘的工况下,耐高温、耐冲击,取样口和取样管外壁不结垢、不堵塞,可适应冶金、建材行业高温炉窑取样分析长期运行的需要,长期工作也不易被烧坏。

柔软型光纤复合低压电缆 963

 0

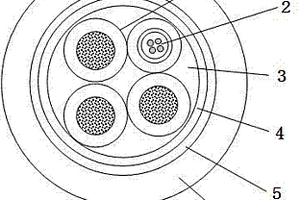

本实用新型公开了一种柔软型光纤复合低压电缆，其特征在于：所述复合电缆包括若干根绝缘线芯1、若干根光单元2、填充物3、内衬层4、编织层5和护套6，所述绝缘线芯1、光单元2、填充物3三者绞合后，外部包有内衬层4，所述内衬层4的外部包履编织层5，所述的编织层5外表面包覆橡胶层。本实用新型提供的柔软型光纤复合低压电缆，具有很好的抗拉性、耐磨、耐酸碱等特点，能够提高光纤复合电缆在移动场合使用的安全性、可靠性，可以在频繁移动场所中保持正常使用。适用于冶金、石化、电力、船舶、工矿企业等对供电有移动要求并满足信息传输的场合，具有很好的工业前景。

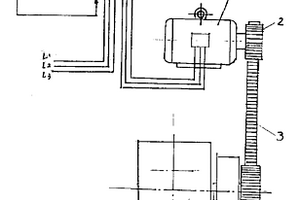

全自动干粉压机变频无级调速机构 857

 0

本实用新型全自动干粉压机变频无级调速机构涉及的是一种适用于粉末冶金、陶瓷材料、磁性材料以及全部相关行业粉末制品的自动干粉压机的调速机构。结构具有变频器、变频器操纵盘、电机、减速器,其特征是电机输出轴上装有同步齿皮带轮,减速机的蜗杆轴上装有同步齿皮带轮,电机同步齿皮带轮与减速机同步齿皮带轮间连接有同步齿形带,减速机的蜗杆轴上还安装有飞轮,减速器箱体内装有弧齿形蜗轮,弧齿形蜗杆,弧齿形蜗杆轴为加长蜗杆轴。

工程钻孔取芯机 849

 0

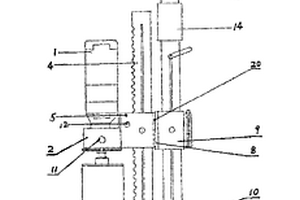

一种建筑及冶金、地 矿、勘探、市政等行业工程中所用的金刚石钻孔取芯机,其进给箱的与电机连接的另一侧通过旋转装置与锁紧箱连接为一体,锁紧箱与锁紧杆配接,锁紧杆的直径与进给杆相同,以便均能与底座和可调支撑连接,锁紧杆上配置有互换连接套,该连接套的内径与锁紧杆的外径和可调支撑中套管的外径相同,以便上下互换连接。

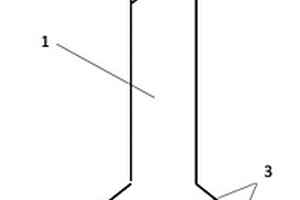

用于烧结矿竖式冷却装置的布料器 1060

 0

本实用新型涉及一种用于烧结矿竖式冷却装置的布料器，属于钢铁冶金烧结技术领域。本实用新型包括溜槽溜管，溜槽溜管内水平方向设有椭圆形的整流板，溜槽溜管下方设有4个分支管，分支管的底板沿导料方向设有若干槽型口，槽型口呈梯形，分支管的出口下沿设有倒梯形的导料舌板，整流板的弦线处设有T型耐磨板。本实用一是该设备结构简单，使用寿命长，故障率低，能满足烧结连续生产要求；二是该设备控制烧结矿粒度偏析效果明显，实现炉内料堆周边区域及中心区域不同粒级烧结矿的合理分布，炉内所有区域通透性均衡，烧结矿热交换效率高、冷却效果好；三是烧结矿能顺利自然流出而不会在溜管内堆积且不堵塞溜管。

新型重整炉辐射段热补偿结构 781

 0

本实用新型公开了一种新型重整炉辐射段热补偿结构，属于冶金、化工节能环保技术领域。该补偿结构通过对传统蒸汽转化炉上柔下刚的热补偿结构进行了改造，重整炉主体热补偿结构为顶部汇总管和底部分配管均用刚性支承，底部分配管与炉管之间用柔性管连接，顶部汇总冷壁管分段，段间波纹管连接。本实用新型的有益效果是降低了炉体的相对高度，提高了热态稳定性，降低了炉管顶部和下部连接处的局部应力，提高了整体炉子的使用寿命。

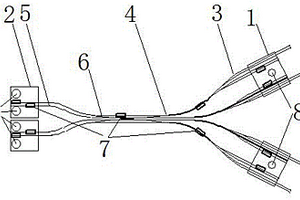

炼钢—炼铁生产车间之间的铁路运输系统 1025

 0

本实用新型涉及炼钢—炼铁生产车间之间的铁路运输系统，是冶金输送领域；包括连接炼钢车间和炼铁车间的铁路轨道和设置于铁路轨道的铁水罐车，铁路轨道分为三个部分包括安设在炼铁车间高炉下的炉下受铁轨道、安设在炼钢车间的转炉下的炼钢铁水轨道和连接炉下受铁轨道与炼钢铁水轨道的铁水走行轨道，炉下受铁轨道分别设置在两个高炉下，高炉和转炉均沿所述铁路轨道两侧平行对称布置，炉下受铁轨道两两汇连接铁水走行轨道，铁水走行轨道上设置有道岔，铁水走行轨道延伸至炼钢车间连接炼钢铁水轨道，铁水罐车为自行式铁水罐车。

不锈钢铸余渣一次处理工艺装置 948

 0

本实用新型公开一种不锈钢铸余渣一次处理工艺装置，属于冶金固废利用技术领域。所述工艺装置包括：第一除尘罩、卷扬机、倾翻机构、喷淋装置和第二除尘罩。通过卷扬机控制第一除尘罩打开或者关闭，第一除尘罩上方设置有喷嘴，实现下方渣罐的一次打水冷却；通过倾翻机构将铸余渣倾翻至渣池中，由渣池上方设置的喷淋装置进行喷淋除尘和二次打水冷却。本实用新型对铸余渣进行两次打水处理，自动化程度高，为铸余渣的二次处理奠定良好的原料基础。

气动涡流金属液浮渣清除系统 752

 0

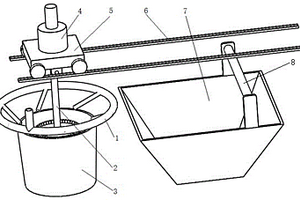

本实用新型是一种气动涡流金属液浮渣清除系统，结构包括气动表面涡流发生器（1）、捞渣器（2）、金属液包（3）、举升装置（4）、运载车（5）、轨道（6）、废渣斗（7）和滚柱（8）；其中气动表面涡流发生器（1）呈环状置于金属液包（3）沿口，其喷出的导向性空间气流使金属液面形成涡流，使浮渣聚于金属液包（3）中部。捞渣时捞渣器（2）处于金属液包（3）中部，举升装置（4）带动捞渣器（2）上升捞渣。举升装置（4）置于运载车（5）上，运载车（5）沿轨道（6）移动。通过滚柱（8）使捞渣器（2）倾翻可将废渣卸在废渣斗（7）内。优点：结构和操作流程简单，节能高效，除渣彻底，适于冶金领域高温浮渣清除。

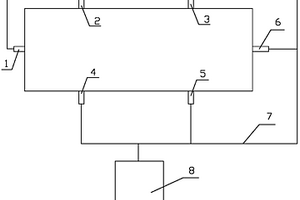

中厚板辊式淬火机钢板冷却速率测定装置 604

 0

本实用新型涉及冶金领域的钢板冷却速率测定装置，是一种中厚板辊式淬火机钢板冷却速率测定装置，在钢板各个侧面都设有热电偶孔，各热电偶通过偶丝连接至数据采集装置，热电偶孔与热电偶通过铁胶泥密封。本实用新型通过改变埋偶位置、偶丝布置路线以及有效的防水、防拉断措施上来测量淬火机连续冷却速率，结构简单，操作简便、省时、省力，且测量结果真实可靠。

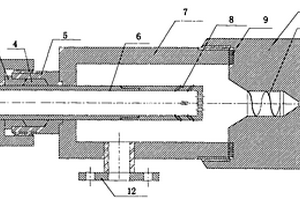

可调式螺旋气泡雾化喷嘴 782

 0

本实用新型是一种可调式螺旋气泡雾化喷嘴,属于气液喷射装置技术领域。它主要由气体进口接头、旋座、压盖、密封垫、底座、内管、外管、气泡发生器、密封垫圈、螺旋通道、缩扩型喷头和液体进口接头组成,其特征是:内管是可更换的,内管轴向位置是可调节的,能调兑出不同的雾化效果和需要的雾化工况参数;螺旋通道以及缩扩型喷头的使用使得液体以较高的速度喷出形成空心锥结构雾场,从而能明显改善液体或液固浆体燃料的雾化质量、使其燃烧完全、减少污染物排放、保护环境,实现液固浆体燃料的高效清洁燃烧。本产品性能优越,它可广泛应用于石油、化工、陶瓷、玻璃、冶金、水煤浆、含碳液固浆体燃料的燃烧和气化等领域。

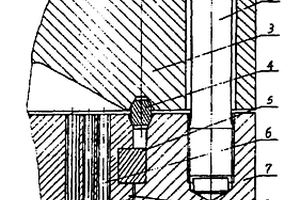

多面高压密封结构 984

 0

本实用新型提供了一种多面高压密封结构。该结构采用多面形、椭圆形或圆形金属密封垫与卡环匹配的结构形式,管板与法兰分离。其特点是:一垫二封,管板和管束能拆卸下来清洗检修,密封压力高。适用于石油、化工、冶金等行业设备,容器有两个以上密封面的高压、高温场合,特别适用于温度和压力联合作用而波动较剧,介质渗透性大或渗漏有危险性场合。

高效隔热管托 613

 0

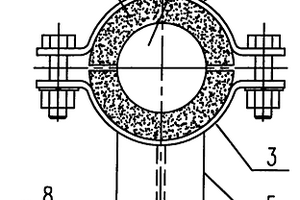

本实用新型针对现有的输送热介质管道的热损失大部分消耗在管托上的问题,设计了一种高效隔热管托,它或由二个外径与输送热介质管道(1)相配的半环卡箍(2)、(3)以及支撑板(5)组成,或由隔热箱(4)、支撑板(5)、垫板(7)组成,其特征是:(A)在半环卡箍(2)、(3)与输送热介质管道(1)之间内衬有复合硅酸钙制品层(6),半环卡箍(2)、(3)支撑在支撑板(5)上;(B)在隔热箱(4)的四周框架内也内衬有复合硅酸钙制品层(6),支撑板(5)的下端与隔热箱(4)相连,它的上端与垫板(7)相连,输送热介质管道(1)支承在垫板(7)上。它不仅降低了管道的支撑成本,而且提高了管系的隔热效果,热损失小、结构简单、保温性能好,可广泛应用于化工、石油、医药、冶金、城市供热等的热力管道上。

烟气余热炉体内部再利用型红土镍矿干球团的还原反应系统 734

 0

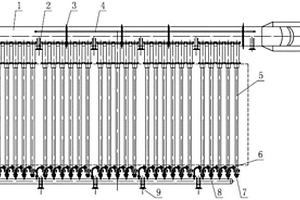

本实用新型涉及化工冶金领域，具体涉及一种处理红土镍矿的还原反应的系统和方法。针对现有技术的不足，本实用新型提出一种烟气余热炉体内部再利用型红土镍矿干球团的还原反应系统及方法，实现了红土镍矿的低温还原冶炼。该系统中新型转底炉的预热区采用加热管加热，相对于烧嘴加热而言，既不影响整个还原工艺，又能解决预热区烟尘量大堵塞烧嘴的问题，实现了红土镍矿的低温还原冶炼。并且，所述新型转底炉将烟道设在低温还原区，产生的烟气经过除尘后直接作为预热区和低温还原区加热管的热源，实现了炉体内部产生的烟气余热可以被有效再利用，从而，该系统实现了绿色环保，间接降低了工艺能耗和成本。

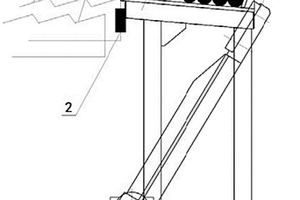

编组圆钢冷床上钢装置 599

 0

本实用新型公开了一种编组圆钢冷床上钢装置，属于冶金技术领域，包括安装在混凝土基础上的接钢台架，在所述的接钢台架上固定轴承座，沿着生产线依次在轴承座上设置轴一、轴二、轴三、轴四，在所述的轴一、轴二、轴三、轴四上均设有用于把编组圆钢拨入冷床的拨杆。本实用新型一种编组圆钢冷床上钢装置能实现把编组圆钢分开逐根送入冷床功能，该装置结构简单，运行可靠；对于长度小于7m以下的编组圆钢，编组圆钢冷床上钢装置按三段布置，可分段拨钢和同时拨钢；对于长度7～9m的编组圆钢，编组圆钢冷床上钢装置按二段布置，可分段拨钢和同时拨钢。

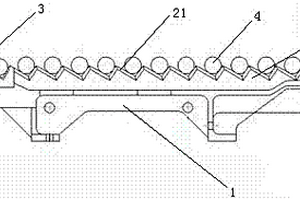

棒材冷床矫直板 933

 0

本实用新型涉及一种棒材冷床矫直板，属于冶金设备技术领域，包括矫直板本体，所述矫直板本体顶部设有若干个齿，所述齿的上表面固定设有耐磨板，位于矫直板前端的第一齿可拆卸式固定在矫直板本体上；本实用新型的棒材冷床矫直板第一齿可拆卸且耐磨。

三辊轧机下辊辊缝调整装置 706

 0

本实用新型涉及一种三辊轧机下辊辊缝调整装置，属于冶金设备技术领域。包括调整器座，所述调整器座设于三辊轧机下轴承座下部的机架牌坊上，所述调整器座内设有顶起所述下轴承座的液压缸，在所述下轴承座与所述调整器座之间的间隙内插有U形内槽垫板。本实用新型调整简单，通过使用液压驱动降低劳动强度，并将液压缸设于调整器座内，大大减少高温氧化皮掉在活动部件上的机率，改善液压缸的工作环境，并在缝隙中插入U形内槽垫板，使得整套调整装置具有操作方便、安全可靠和易维护的特点。

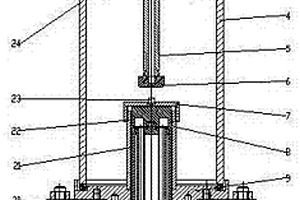

金属材料分析前处理机 860

 0

本实用新型涉及一种金属材料分析前处理机，属于冶金检测磨削设备技术领域。该机包括具有抽气接口和密封门的立筒状真空室；真空室的底面中部朝上延伸出接高压电源的阴极筒，阴极筒的顶部为待处理试样安放区域的阴极头，安放区域周围延伸出罩住阴极头和阴极筒的屏蔽装置，阴极头内部具有外接冷却流体源的冷却通道；真空室的顶端中部装有接地的阳极座，阳极座朝下延伸出与阴极头相对的阳极头，阳极头中具有惰性气体进气管，进气管的出气口对着阴极头的试样安放区域。采用本实用新型后，可以避免二次氧化，不仅效果佳，而且速度快，可以更好满足快速分析的需求，从而得到更为精准的检测结果。

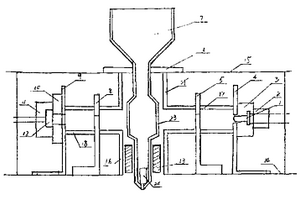

金属元素分析仪 670

 0

一种金属元素分析仪,它包括:光源、入射狭缝板,比色杯、出射狭缝板,光电转换器,光源是发光二极管,光电转换器是硅光电池,入射狭缝板5置发光二极管1与比色杯7之间,出射狭缝板8置比色杯7与硅光电池12之间;比色杯7是一特制的玻璃器件,两端敞口,中间是盛被测元素的溶液的器皿,其两侧是二片平行光学玻璃23,铁芯24放置在比色杯7内下端的敞口处,大小与敞口配合,比色杯7下端的敞口外装有放液线圈13;硅光电池和比色杯的距离在15-35mm。本仪器具有功耗小,转换能力强的优点,适用于冶金、铸造、机械等行业中作金属材料内部元素含量分析的元素分析仪。

碳、硫分析仪用自动跟踪电弧燃烧炉 721

 0

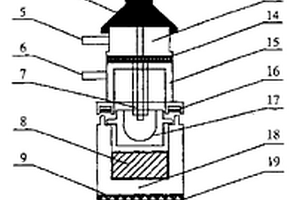

本实用新型碳、硫分析仪用自动跟踪电弧燃烧炉包括:燃烧炉、自动跟踪控制电路,燃烧炉包括电机、凸轮、气缸、炉体、炉头、电极导杆、电极、复位套、连接体及自动跟踪电路。坩埚放在炉体内,电极一端与电极导杆连接,另一端穿过复位套、连接体、炉头,直指坩埚内样料,跟踪电路自动跟踪电极下降,引弧点火,延时灭引。本实用新型具有炉体结构简单,操作方便,生产成本低的优点,适用于冶金、铸造、机械、交通、建筑、化工、质检等行业作检测钢、铁、合金及其他材料中碳、硫二元素的质量分析。

并行传动式碾磨装备主传动齿轮箱 574

 0

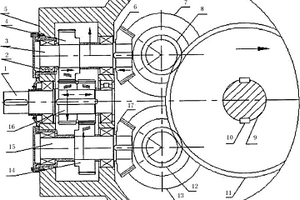

并行传动式碾磨装备主传动齿轮箱,涉及冶金领域,由箱体、输入轴、输入轴双联斜齿轮、两条并行传动链以及主轴齿轮、主轴组成,采用双联斜齿轮副输入-二级并行圆锥齿轮传动-三级齿轮传动,通过两条并行的传动链将输入轴功率分流,使每一条传动链传动的功率减小为原来的一半,从而降低对锥齿轮轮齿强度的要求,并大幅度减小齿轮尺寸参数,利用常规加工设备即可进行加工,降低了生产成本。

煤气转化箱 1051

 0

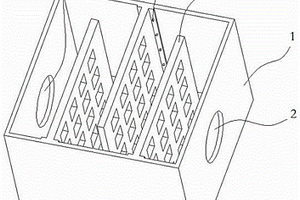

本实用新型公开了一种煤气转化箱，涉及钢铁冶金技术领域，包括，箱体，其长度方向的两侧分别开设有进气口和出气口；网格板，固定安装在所述箱体内，且平行于所述箱体的宽度方向；活性炭，设置在所述网格板的每个网格内；以及，温度传感器，固定设置在所述箱体内。本实用新型通过将煤气转化箱进行预热，可保证通过的煤气中的氧进行氧化，反应产生一氧化碳，并由活性炭进行吸附，从而有效去除掉煤气中的游离氧，转炉煤气回收由80%提高至90%，提高了转炉煤气的回收质量。

多流连铸机用开闭式防护装置 1003

 0

本实用新型涉及冶金设备领域，公开了一种多流连铸机用开闭式防护装置，设置在多流连铸机高温金属坯移送辊道处，包括上防护槽、开闭移动机构；上防护槽位于移送辊道上方，将移送辊道罩在上防护槽内；上防护槽与开闭移动机构连接，开闭移动机构能够上移上防护槽。本实用新型的优点在于：生产时在移送辊道上运行的任一流金属坯均能够被防护遮盖，实现有害热辐射、烟雾与外界的隔离；当观察和检修操作时，任一流上防护槽均可快速开启，甚至整体移开，将金属坯和移送辊道暴露出来，方便人员观察和检修。

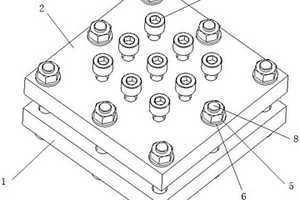

适用于扩散焊的加压夹具 649

 0

本实用新型公开了一种适用于扩散焊的加压夹具，包括上压板（2）、过渡板（7）、待焊件（3）、下压板（1）和加压结构；所述下压板（1）上放置所述待焊件（3），待焊件（3）上部贴合设置所述过渡板（7），过渡板（7）上部设有上压板（2），上压板（2）通过紧固件与下压板（1）连接；所述加压结构可上下活动的设在所述上压板（2）的中部，所述加压结构设在过渡板（7）正上方，用于挤压过渡板（7）。优点：在待焊件扩散焊过程中实现焊接压力的稳定、均匀、精确施加，具有简单、高效，装配精度高的优点，且针对不同形状和尺寸的焊接构件均适用。可获得高质量冶金结合的扩散焊焊缝，从而提高接头的整体力学性能。

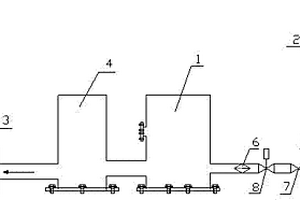

RH炉高位补水箱优化装置 625

 0

本实用新型涉及冶金领域RH炉水箱设备，是一种RH炉高位补水箱优化装置，包括RH炉高位补水箱、RH炉浊环水管道和RH炉水环泵，还包括一个扩容水箱，RH炉高位补水箱与扩容水箱连通；RH炉浊环水管道上开有浊环水出水口，浊环水出水口通过连接水管连接至RH炉高位补水箱的进水口，连接水管上设在过滤器，连接水管上设有阀门，扩容水箱的出水口连接至RH炉水环泵。本实用新型通过利用RH炉的浊环水过滤后对高位水箱进行补水（现有技术是利用设备净环水对水箱进行补水），可以满足水环泵的运行需要，减少设备净环水的消耗；减少当利用设备净环水对水箱进行补水时造成设备水的波动，减少设备损伤；避免了因设备水波动过大造成的非正常停机。
