湖南长沙有色金属电冶金技术理论与应用

从烧结镍合金体中浸出镍的工艺 1138

 0

本发明属于湿法冶金领域，具体涉及一种从烧结镍合金体中高效湿法浸出镍的工艺。所述烧结镍合金体高效浸出镍的工艺，包括步骤：S1、将烧结镍合金体破碎至5‑15mm；加入硫酸反应后过滤，得到滤液和滤渣；不冲洗滤渣，在滤渣中加入硫酸、双氧水进行氧化浸出，反应结束后过滤，得到一段含镍浸出液和一段浸出渣；S2、在一段浸出渣加入硫酸，振荡30‑60min后取出浸出渣，并在浸出渣中加入双氧水进行二段浸出，得到二段浸出液和二段浸出渣。所述烧结镍合金体包含占物料表面积70%‑80%的钝化膜和占物料重量10%‑20%的中间体。本发明首次针对该复杂的烧结镍合金体物料提出纯湿法浸出工艺，镍浸出指标均在99.9%以上。

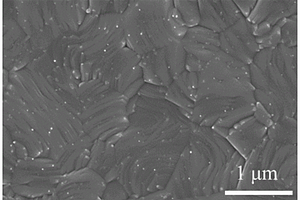

高弹性模量时效硬化高速钢材料及其制备方法 815

 0

本发明公开了一种高弹性模量时效硬化高速钢材料及其制备方法，所述高速钢材料，按质量百分比计，其成分组成如下：Co：15～30％；Mo与W的总量：10～20％，其中W含量＜10％；Cr：2～5％；Ni：1～4％；V：1～3％；Mn：1～2％；Nb：0.5～1％；N：0.5～1％，其余为Fe和无法避免的杂质。本发明通过添加Cr、V、Ni和非金属元素N进行固溶强化以及添加氮化物增强颗粒来协同获得高弹性模量时效硬化高速钢材料，本发明制备方法采用粉末冶金法，烧结后，直接固溶‑时效处理即可。本发明所提供的时效硬化高速钢材料弹性模量可提高10～20％，其余力学性能也同步提升。

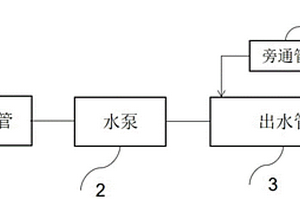

水泵掺汽超空化防汽蚀及降噪装置 825

 0

本发明涉及水泵技术领域，尤其是一种新型的水泵掺汽超空化防汽蚀及降噪装置，是一种利用旁通管将水泵出口处与出水管相连接，将出水管中压力较高的水蒸汽引入到水泵出口处，从而对水泵出口处进行掺汽形成超空化现象，提高掺汽区的局部压力、有效减小空化数、显著减少流经水泵的液体低于介质温度下的汽化压力将形成空泡溃灭进而引起汽蚀现象，与此同时，大大降低因汽蚀而产生的噪声和振动，提高水泵的运行品质。本发明构造简单，加工、安装方便，后期维护成本低等优良特性；并且本发明应用十分广泛，不仅适用于常见的纯水泵、饮用水泵和海水泵等装置，对于采矿、冶金、船舶、制冷系统、污水处理、农业及生物制药等领域中的水泵系统均可以采用这种防汽蚀及降噪装置。

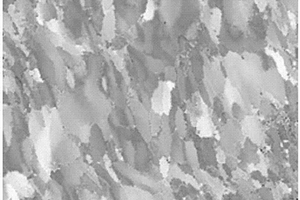

超细晶Ta材及其制备方法 870

 0

本发明涉及一种超细晶Ta材及其制备方法。所述超细晶Ta材的晶粒尺寸小于等于3μm；其极限强度大于等于410MPa，屈服强度大于等于300MPa。其制备方法为：对钽源进行电子束熔炼，铸锭后，在保护气氛下将铸锭进行包套；进行三维热锻开坯，开坯总变形量65‑75％，开坯温度1150‑1250℃；开坯后，脱除包套并进行低‑高温交叉交替轧制；得到超细晶Ta材。本发明工艺简单，制备的Ta带晶粒均匀，且非常细小，使其具有有利的强度和塑性以及韧性。本发明所设计和制备超细晶Ta带用于备电子、冶金、钢铁、化工、硬质合金、原子能、超导技术、汽车电子、航空航天、医疗卫生和科学研究等高新技术领域。

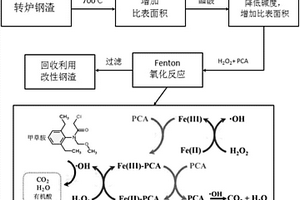

利用Fenton反应去除水体中甲草胺的方法 659

 0

本发明公开了一种利用Fenton反应去除水体中甲草胺的方法，包括以下步骤：将改性钢渣、原儿茶酸与甲草胺废水混合，加入H₂O₂溶液进行Fenton反应，完成对甲草胺废水的处理。本发明方法通过利用改性钢渣、原儿茶酸与H₂O₂溶液进行Fenton反应，不仅实现了对甲草胺有效降解，还实现了冶金炉渣的废物再利用，具有成本较低、处理效率高、处理效果好、投加的化学药剂量少、环保等优点，能够有效地减少传统Fenton氧化反应对水体的酸化作用，防止了水体酸化。

Al‑Si‑Fe‑RE‑B合金导体材料及制备方法 998

 0

本发明公开了一种Al‑Si‑Fe‑RE‑B合金导体材料及其制备方法，属于冶金材料领域。该铝合金包括下述按质量百分比的元素：Si：0.06～0.15wt％；Fe：0.05～0.10wt％；RE：0.10～0.30wt.％；B：0.05～0.15wt％，其中，Fe与Si两种元素的质量比Fe/Si小于1。制备的铝合金在铸态下的杨氏模量大于等于71GPa，抗拉强度大于等于75MPa，在20℃的电导率大于61％IACS，主要用于制造电解槽用母线、整流站与电解槽间的连接母线、建筑母线、变电站母线、电线和电缆等。

含砷物料直接还原焙烧制备砷的方法 1095

 0

本发明公开了一种含砷物料直接还原焙烧制备砷的方法，该方法以砷酸盐为原料，砷酸盐物料与碳质还原剂混合均匀后，置于惰性或还原气氛中，在负压条件下，进行还原焙烧，收集焙烧烟气，即得砷产品。该方法使冶金过程中常见的以砷酸盐为主的含砷物料还原为化学稳定的单质砷，单质砷不仅无毒且可以作为半导体和合金工业的原料，具有一定的市场价值，还原过程实现了有毒含砷物料的减量化、无害化和资源化，是砷最为合理的走向，极具推广价值。

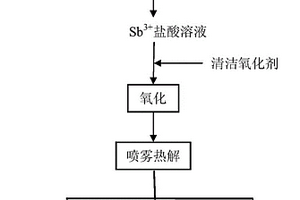

溶液雾化法制备超细锑氧化物的方法 653

 0

本发明公开了一种溶液雾化法制备超细锑氧化物的方法，包括以下步骤：(1)将三价锑加入到盐酸溶液中配制成0.05～0.8mol/L的锑溶液；(2)采用清洁氧化剂对步骤(1)溶液进行氧化，得到五价锑溶液；(3)将步骤(2)得到的五价锑溶液进行雾化热解，得到锑氧化物粉末。本发明以三价锑溶液为原料，经氧化和喷雾热解直接制备超细锑氧化物粉体材料，工艺流程简单。本发明还可直接以传统酸法锑冶炼过程的浸出液为原料，缩短了锑氧化物粉体材料制备流程，有效地将传统冶金过程与材料制备过程相结合，大大提升了传统有色金属冶炼产物的附加值，并实现了浸出剂盐酸的回收再利用。

电镀污泥的无害化处置及资源化利用方法 901

 0

本发明提出了一种电镀污泥的无害化处置及资源化利用新工艺，特别是针对富含铜、铁、镍、锌、铬的复杂电镀污泥。所选用的微生物对电镀污泥适应性强、浸出效果好；采用一步萃取提取铜、铁、锌，有利于后续镍、铬的分离提纯，铁在整个工艺中不会形成任何固相，解决了目前所报道工艺中铁分离时夹带严重或沉铁不彻底问题；采用冶金方法对萃余液进行分离回收，分离效果好、所得产品纯度高。本工艺流程实现了电镀污泥中有价金属清洁、高效、高值回收，且对各种电镀污泥适应性强，电镀污泥达到无害化要求，极具有工业利用价值。

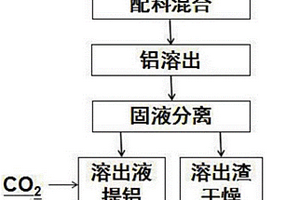

从粉煤灰中联产片钠铝石和水化硅酸钙的方法 823

 0

本发明一种从粉煤灰中提取氧化铝的方法，按照CaO/SiO2摩尔比为0.3～1.5和液固比为5ml/g～50ml/g将生石灰、粉煤灰和水配料混合，加入5g/L～100g/L的NaOH调节料浆的pH值，在温度为120℃～260℃的高压密闭容器中反应0.5h～12h，经过固液分离得到以偏铝酸钠为主的溶出液和以水化硅酸钙为主的溶出渣。然后向溶出液中通入体积浓度为10％～100％的CO2气体，随着溶液pH的降低铝氧化合物以结晶物的形式析出，当pH为9.5～8.0时通气结束，再经过固液分离作业得到以片钠铝石为主的结晶物。本发明实现了对粉煤灰中铝资源的低成本回收利用，得到的片钠铝石可以用来生产铝盐化工产品或者经过净化生产冶金级氧化铝等，得到的水化硅酸钙用作生产水泥和混凝土的配料可以提高制品的强度。

制备高铁锰矿复合烧结矿的方法 627

 0

本发明提供了一种制备高铁锰矿复合烧结矿的方法，包括以下步骤：(1)包括高铁锰矿精矿、细磨焦粉、膨润土和熔剂在内的原料混匀后，制成球团料；其中，各原料之间的质量比例使球团料的三元碱度满足：0< (CaO+MgO)/SiO2≤0.4；(2)包括高铁锰矿粉、熔剂和焦粉在内的原料混匀后，制成颗粒料；其中，各原料之间的质量比例使颗粒料的三元碱度满足：1.6≤(CaO+MgO)/SiO2≤2.4；(3)将(1)中球团料和(2)中颗粒料混匀，依次经过布料、点火、烧结和冷却，得到碱度为0.4～1.6的复合烧结矿；该方法能够适应多样化原料制备烧结矿，且制备的锰铁烧结矿具有良好强度和冶金性能。

高速钢锥柄麻花钻涂层工艺技术 718

 0

本发明的高速钢锥柄麻花钻涂层工艺技术，它是利用等离子表面熔覆技术对高速钢锥柄麻花钻的主切削刃槽表面融覆，即在表面涂覆高硬度耐磨抗氧化的WC-TICN基金属陶瓷涂层材料与LF-WT11棒材制备涂层技术，其工艺将TICN粉碳化钨粉、碳化锆粉、碳化钼粉、碳化铬粉、碳化钒粉、钴粉、镍粉、(Ta，Nb)C粉按比例进行配料均匀混合，经压制、烧结工艺，制取高速钢锥柄麻花钻涂层材料LF-WT11棒材，再通过各种金属和碳化物之间的高热固熔反应和粘结作用，促使合金晶粒反应完全的紧密结合，主要是通过粉末冶金的配料、压制、烧结理论来实现。

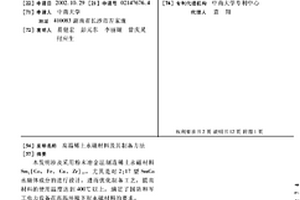

高温稀土永磁材料及其制备方法 781

 0

本发明涉及采用粉末冶金法制造稀土永磁材料Sm2(Co，Fe，Cu，Zr)17，尤其是对2 : 17型SmCo永磁体成分的进行设计，进而优化制备工艺，提高材料的使用温度达到400℃以上，满足了国防和军工电力设备在高温环境下对永磁材料的要求。

超细碳化钨粉末的制备方法 724

 0

本发明属于冶金领域硬质合金粉末的制备工艺， 将偏钨酸胺溶解于有机物溶液中，溶液浓度为30％～40％；溶 液在离心式喷雾干燥机中进行喷雾干燥，得到含有钨的络合物 和游离有机物的混合粉末，粉末形状为多孔疏松的空心球体。 将此粉末在气氛或真空中加热，粉末发生还原/碳化反应，在 1000℃时还原/碳化1小时，得到粉末平均粒度为0.2微米，晶 粒尺寸为60～80纳米的超细碳化钨粉末；亦可将喷雾干燥的 粉末在 H2/CH4中进行还原/碳化。本发明大大降低了碳化温度、缩短工 艺过程并节约能源；碳化钨粉末的碳含量能得到精确控制；粉 末粒度细且粒度发布狭窄，是制备超细硬质合金的优良原材 料。

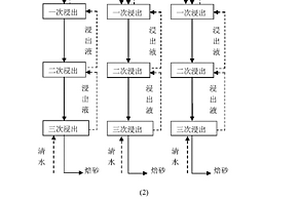

石煤氧化焙烧后碱浸提钒的工艺 665

 0

本发明涉及一种石煤氧化焙烧后复合碱浸提钒的工艺方法，属于冶金化工技术领域。其特征在于：石煤原矿磨细至200目占80%左右时加水成球，在平窑中高温焙烧。钒浸出过程采用NaOH和纯碱联合浸出，95℃下浸出3h，石煤焙砂与浸取液质量体积比为1：3g/ml，NaOH与纯碱的添加量分别为40g/L和13.5g/L。石煤经过一次浸出淋洗后进入净化池实现固液分离，石煤球堆存，浸出液直接回流用于新加入石煤中钒的浸出，二次浸出液中按每升浸取液加NaOH13.5g、纯碱4.5g的比例添加浸出剂，回流后用于第三批石煤矿球中的钒浸出。该工艺方法具有污染少、钒提取率高、浸出过程重金属杂质少、耗水量低等优点，在目前的技术条件下具有一定的经济效益。

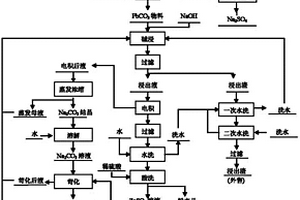

全湿法从铅渣中提取铅的工艺 1108

 0

本发明属于金属冶金领域，提供了全湿法从铅渣中提取铅的工艺，具体为：用Na2CO3将铅渣中PbSO4转变为PbCO3，PbCO3物料经NaOH浸出，浸出液经电积生产电铅，电铅经酸洗回收ZnSO4×H2O，同时提高电铅质量；电积后液蒸发浓缩产出Na2CO3结晶，Na2CO3结晶经熟石灰苛化回收NaOH，蒸发母液和苛化后液返回到碱浸。该方法适应性强，针对不同成分、不同品位的铅渣均可，生产成本比火法工艺低，且铅直收率可达90%以上。

钒氮合金生产方法 1079

 0

本发明涉及一种钒氮合金生产方法，属于冶金技术领域。是先将含钒原料粉、铁粉、碳质粉剂和粘结剂，搅拌混合均匀后压块、成型；再与稻壳按体积比1∶1的比例送入煅烧窑中，无氧条件下干馏处理，温度为600～650℃，时间为6～7h；然后加热到1300-1500℃，同时将高纯氮气由不同的进气口送入煅烧窑中，时间为2-4h，微正压；成型物料块发生碳化和氮化反应，冷却出炉后即获得氮化钒产品。本发明通过改变成型物料块在煅烧炉中的反应环境，来解决反应产生气体的排出与参与反应气体的渗入问题，促进了碳化反应与氮化反应，最终达到提高钒氮合金的氮含量，产品质量均匀、稳定。并且实现缩短反应时间，提高产量，减低生产成本的目的。

由铅锌矿直接制备钙钛矿吸光层薄膜的方法 920

 0

本发明公开了一种由铅锌矿直接制备钙钛矿吸光层薄膜的方法。铅锌精矿分别提取纯锌、铅困难，再由铅锌金属制备得到碘化铅、碘化锌的工艺复杂；而无机钙钛矿容忍度因子低，空气条件下结构稳定性差，掺锌可以提升容忍度因子，使无机钙钛矿薄膜的相稳定性提升；直接由铅锌精矿制备钙钛矿前驱体溶液，进而制备铅锌混合的无机钙钛矿薄膜和太阳电池，工艺简单，简化了传统冶金流程、降低了铅锌资源利用过程中的能耗，同时提升了钙钛矿薄膜和太阳电池的稳定性和光电转换效率。

锌精矿与硫化砷渣协同浸出的方法 861

 0

本发明属于湿法冶金技术领域，具体涉及一种锌精矿与硫化砷渣协同浸出的方法，包括以下步骤：（1）将锌精矿、硫化砷渣、废电解液混合，控制酸锌摩尔比0.8~1.1，进行氧压浸出，得到氧浸液和氧浸渣；（2）将氧浸液送后续除铁净化、电解、熔铸生产电锌；将氧浸渣送硫回收单元，产出硫磺和浮选尾渣；（3）将浮选尾渣送火法冶炼处理，得到固砷无害渣和烟气，烟气送制酸生产硫酸。本发明利用锌精矿与硫化砷渣协同浸出，在一个高压釜内可以同时完成砷氧化及随铁沉淀的两个过程，氧浸液终酸浓度低；将高铁的浮选尾渣经火法固化得到固砷无害渣，达到了砷固化渣中而不是以砷产品外排的目的，解决了砷无害化的环保问题。

利用废玻璃从含钨原料中提取钨的方法 975

 0

本发明公开了一种利用废玻璃从含钨原料中提取钨的方法，该方法是将含钨物料和废玻璃经过研磨粉碎后与钠盐混合，进行焙烧，得到烧结料；所述烧结料经过磨矿后，用水浸出，得到含钨浸出液；该方法采用废玻璃将传统钨矿火法冶金过程中的石英进行替换，可以提高钨浸出率，且操作简单、对原料要求低、运行费用低，解决了传统钠化焙烧过程中石英固定钙镁的低效问题，也是一种大规模消纳废玻璃的有效手段。

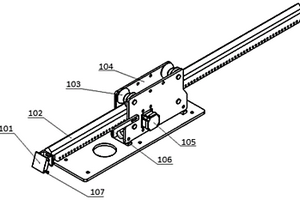

散状物料在线取样方法及装置、在线检测系统 837

 0

本发明涉及钢铁冶金设备技术领域，尤其涉及散状物料在线取样方法及装置、在线检测系统。该散状物料在线取样装置包括：底座，其上设有用于连接检测装置的检测口；固定架，安装在底座上，并位于检测口旁；伸缩杆，其伸出端装有能在取料状态和放料状态之间切换的取料斗；伸缩杆安装于固定架上，并用于通过伸缩运动带动取料斗在落料区域与检测口之间移动。本发明所述的装置能够在落料区域中在线取料，并将所取物料输送至检测装置中进行在线检测，并且具有单次采样量小、物料流转次数少、物料传输过程快速高效，以提高物料检测的效率和安全性。

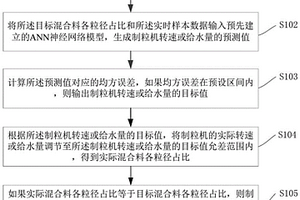

烧结混合料粒度实时优化控制方法及系统 1075

 0

本申请涉及冶金烧结领域，提供一种烧结混合料粒度实时优化控制方法及系统，通过获取目标混合料各粒径占比及实时样本数据，并将获取目标混合料各粒径占比及实时样本数据输入预先建立的ANN神经网络模型，生成制粒机转速或给水量的预测值，并计算预测值对应的均方误差，输出制粒机转速或给水量的目标值，根据制粒机转速或给水量的目标值，进行调节。本申请提供的烧结混合料粒度实时优化控制方法及系统，可根据实际生产需求的目标混合料各粒径占比，实现制粒机转速或给水量调节参数的获取，并通过调节制粒机转速或给水量，得到目标混合料各粒径占比，省时省力。

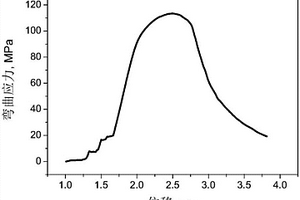

三维网络碳化硅增强金属基复合材料及制备方法 982

 0

一种三维网络碳化硅增强金属基复合材料及制备方法，所述复合材料包括金属基体、三维网络碳化硅陶瓷增强相；所述三维网络碳化硅陶瓷增强相是采用三维网络碳表面渗硅得到。其制备方法，包括以木粉与短碳纤维的混合物发泡后炭化制备三维网络碳；三维网络碳表面高温渗硅制备三维网络碳化硅增强相后铸渗至金属基体中，得到三维网络碳化硅增强金属基复合材料。本发明制备的复合材料中，三维网络状碳化硅陶瓷孔隙率大、孔径小，三维网络状碳化硅在三维空间上连续并与金属基形成冶金结合。与传统的碳化硅颗粒增强金属基体，本发明具有更好的整体结构，既可以在三维方向上发挥碳化硅陶瓷的高硬度、高耐磨、高耐热性，又保持金属基体的良好韧性和导热导电性能。本发明制备的复合材料在各类恶劣工况下均表现出优良的抗震、抗冲击、耐磨性能。

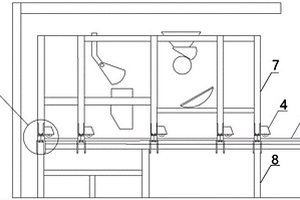

上方吊装受限的烧结机移动式骨架安装结构及其安装方法 758

 0

本发明公开了一种涉及冶金领域的上方吊装受限的烧结机移动式骨架安装结构及其安装方法，该装置包括用于固定设备的头部上骨架、用于支撑头部上骨架的头部下骨架、用于通过紧固件将头部上骨架和头部下骨架进行固定连接的可拆卸的固定连接组件，头部下骨架的顶部设有横梁，横梁上安装有可供头部上骨架移动的轨道装置，头部上骨架的底端设有固接或可拆卸的滚轮装置，滚轮装置滑设于轨道装置上。本发明的安装结构安装和拆卸方便，省时省力；安装方法简单，操作性强。

低温熔融无害化处理垃圾焚烧飞灰和底灰的方法 999

 0

本发明公开了一种低温熔融无害化处理垃圾焚烧飞灰和底灰的方法，该方法是将垃圾焚烧飞灰经过水洗预处理，将垃圾焚烧底灰经过磁选和筛分分级处理，筛分所得粒径小于1mm的垃圾焚烧底灰进行水洗预处理，筛分所得粒径在1～3mm范围内的垃圾焚烧底灰采用重选预处理，筛分所得粒径在3～25mm范围内的垃圾焚烧底灰进行磨矿预处理；将预处理的垃圾焚烧底灰与水洗预处理的垃圾焚烧飞灰一起造粒，所得粒料经过干燥处理和熔融处理。该方法不仅达到了垃圾焚烧飞灰和底灰的低温熔融无害化处理，还可为有色冶金提供部分生产原料，实现了资源循环利用。

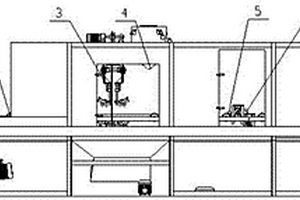

自动输送式钢板双面液体喷砂机 1011

 0

一种自动输送式钢板双面液体喷砂机由蜗轮蜗杆减速电机、钢板滚筒链条自动输送机、砂液循环利用池、喷枪摇摆机构、砂液集成分流器、钢丝滚运转电机、海绵吸水滚筒、鼓风机、砂液斗坑、砂液循环利用池、搅拌电机、磨液泵、水路组件，以及压缩空气站、机械传动系统、变频调速智能控制系统整合组成为自动输送式钢板双面液体喷砂机；与现有技术相比具有节能环保、技术先进、安装方便的技术效果、可广泛应用于钢板的除锈、除氧化皮、冶金、轧钢厂冷轧不锈钢板的前期退火氧化黑皮、油污及残留物的处理。

粉末挤压与扩散烧结制备Fe-6.5%Si带材的方法 1117

 0

一种粉末挤压与扩散烧结制备Fe‑6.5％Si带材的方法，选取还原Fe粉与水雾化Fe粉，按照4:6～6:4混合，再添加Si含量为70～80％的高纯硅铁粉，形成Fe‑4.5～6.7％Si混合粉。模压成方形坯，再加热到950～1050℃实现Fe相奥氏体化，用挤压比为8～16的变形量热挤压成板坯，再在1070～1170℃进行真空或还原气氛保护烧结，使Fe粉颗粒实现冶金结合，再多次冷轧、低温扩散烧结，最后在1275～1335℃真空或还原气氛保护烧结，实现高硅钢的均质合金化，获得含4.5～6.7％Si的0.1～0.5mm厚、密度≥7.40g/cm³的高硅钢带材。

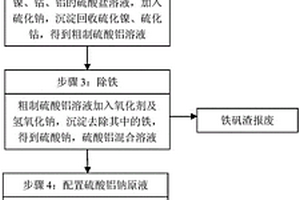

铁铝渣综合利用的方法 1102

 0

本发明属于镍钴湿法冶金技术领域，具体涉及一种铁铝渣综合利用的方法。本发明对铁铝渣进行选择性浸出，溶解出渣中的镍、钴、铝；然后向镍、钴、铝浸出液中加入硫化钠，沉淀回收溶液中的镍、钴，并得到硫酸铝粗溶液；硫酸铝粗溶液通过加入氧化剂及氢氧化钠，去除其中的铁后，再补充加入硫酸钠盐，将溶液配制成生产硫酸铝钠的原液；原液经过蒸发，结晶得到硫酸铝钠产品。本发明将原来的危险固废铁铝渣经过处理，不仅回收了对环境有危害的高价镍钴金属，并且利用其中的铝生产出高价值的硫酸铝钠，该方法工艺简单易行，成本低廉，在取得经济效益的同时，又将环境污染因素消除，具有良好的社会效益。

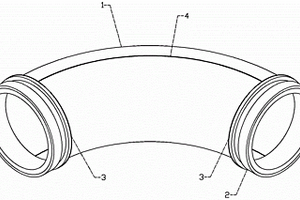

两分、大单层小双层式耐磨抗冲击弯管 950

 0

本发明公开了一种两分、大单层小双层式耐磨抗冲击弯管，它由两分双层弯管、两个耐磨连接法兰、法兰焊缝与大小弯焊缝组成；本两分、大单层小双层式耐磨抗冲击弯管用于建筑、矿山、冶金、电力、石油、煤炭、粮食加工等行业的恶劣环境，设计为两分、大双层小单层的独特结构，分为保护层与耐磨层，耐磨性能好，使用寿命长，性价比高，容易实现大批量生产，质量稳定可靠，安全性能高。

碳还原法制取高压高比容钽粉 680

 0

碳还原法生产电容器级高压、高比容(63伏、 2800微法·伏/克)钽粉，属提取冶金领域。本发明 的特征在于采用的工艺是先对Ta2O5两段碳还原， 再高温烧结精炼、氢化制粉，然后进行水力分级、部分 掺杂、调配及脱氢热处理。工艺过程简单，设备投资 少，金属收率高(93～95％)，生产成本低，经济效益 显著，并且由本发明产出的钽粉物化性能及电性能优 良，质量稳定，用于制造电容器的成品率高。
