全部
▼
热搜：
827
0

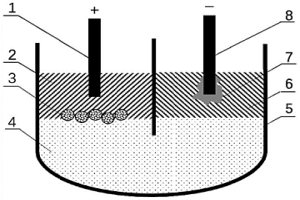

一种辉钼矿的电氧化浸出方法,其特征在于,将辉钼矿精矿或中矿在含有碳酸盐酸式碳酸盐的氯化钠溶液中进行无隔膜电解,辉钼矿被选择性氧化而浸出,而铜、铋、镍等金属硫化矿物则不能氧化而留在固体渣中,过滤分离后,得到较为纯净的钼酸盐水溶液,可采用萃取、反萃、结晶等常规钼冶金工艺生产钼酸铵产品;钼精矿或钼中矿所含的铜、铋、镍等矿物则在浸出渣中加以回收。本发明由于采用碳酸盐酸式碳酸盐体系进行辉钼矿的电氧化浸出,显著提高了电氧化过程的电流效率及钼浸出率,具有电流效率高、选择性好、金属回收率高、工艺条件温和且无污染等特点。
786
0
一种在碳块上粘结TiB2粉的方法：以TiB2粉、 沥青粉、有机树脂为主体成分，视需要加入适量的混 合溶剂和固化剂，充分混合均匀后，涂覆于碳块或铝 电解槽阴极上，按一定的升温制度将其固化后，再利 用石墨化炉保温层的余热或利用焙烧铝电解槽内衬 的热量使其碳化。阴极上涂布TiB2粉的试验槽经一 年多的工业生产考核，炉况正常，同时节约了氟化盐， 提高了电流效率，吨铝节电100～380度。是节约电 能、改善铝电解作业的有效途径，并可在冶金和电子 工业中推广应用。
803
0
本发明属于特殊性能合金及粉末冶金新材料领域，特别是指一种磁芯粉末的制备工艺。本发明通过以下步骤实现，1.通过水雾化生产线：高温熔液被介质高压水的喷雾下击碎，经过滤、干燥、筛分等后序处理制成合金粉末；2.通过气雾化生产线：高温熔液被介质高压气体的喷雾下击碎，经筛分等后序处理制成合金粉末；3.真空熔炼、球磨生产线：高温熔液在真空状态下铸成合金锭，经破碎、球磨、筛分等后序处理制成合金粉末。本发明的优点在于：对生产设备以及工艺进行了多次改进，大大降低了生产成本，由于该项目生产工艺中不使用燃煤，而是采用电能辅助升温，纯金属在中频电炉中熔炼成合金后经介质破碎成合金粉末。
1090
0

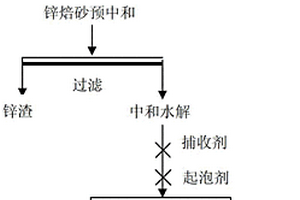

本发明公开了一种浮选分离锌浸出液中高浓度铁离子的方法。对酸性硫酸锌浸出液以锌焙砂作中和剂，以锌精矿作还原剂，以空气作氧化剂，以锌焙砂作pH调整剂，促使高浓度铁离子水解沉淀，以酸式苄基胂酸为铁沉淀物捕收剂，以二丙基二醇丁醚为起泡剂，在浮选机中进行铁的浮选分离。所得铁渣具有较高的品位，实现了渣的综合利用。本发明首次将浮选技术应用于湿法冶金酸性浸出液中铁的分离与利用，不仅能够加速铁分离速率、提高沉淀物利用率，而且所得清液含铁低，有价金属几乎没有损失，设备流程工艺操作简单、经济高效。
946
0
本发明提供了一种电解分离贵锑合金中金和锑,且环境友好、高效富集金的电化学冶金方法。采用的技术方案是:木糖醇、氢氧化钠、三氧化二锑、水按比例混合,配制成电解液,贵锑熔铸为阳极板,阴极为不锈钢板,在电解槽中注入电解液,放置好阴极和阳极,维持电解液循环速度,通入直流电,金属锑沉积在阴极,金、银及其他杂质金属富集在阳极泥中。本发明能耗低,产出每吨阴极锑耗电400～540KWH;碱性有机物电解体系对环境友好,不会产生挥发烟尘或酸雾;电解过程中金银高效富集在阳极泥中,不产生含金中间渣,金直收率高;阴极锑纯度较高,含锑达到99%以上;综合成本比现有方法低。
890
0

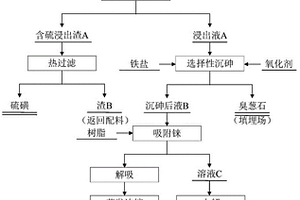

本发明属于冶金技术领域，具体涉及一种从硫化砷渣中回收硫铼及砷无害化处置的方法。该方法包括氧压酸浸、热过滤、选择性沉砷、吸附铼4个步骤。本方法使砷优先沉淀，沉淀过程中控制好反应条件，使得砷沉淀过程中铼的损失非常小，从而使砷与铼分离，分离后的溶液通过对树脂进行改善，提高铼的吸附效率，从而获得高纯铼产品。与其他方法相比，本发明解决了砷与有价金属铜铼分离无法彻底的难题，并高效实现了砷的稳定化。本发明方法可从硫化砷渣中回收硫铼，还能够对砷无害化处置，具有环保、经济、节能、高效、资源回收率高等优点。
1070
0

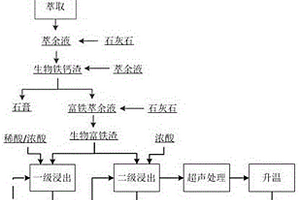

本发明公开了一种利用生物堆浸中生物铁钙渣制备生物絮凝剂的方法，利用低品位铜矿湿法冶金生物堆浸过程中产生的生物铁钙渣，对生物铁钙渣中的铁进行浸出和浓缩，包括三个主要步骤：（1）、铁钙预分离：将生物铁钙渣与萃余液按比例混合，得到富铁萃余液，然后加入石灰石中和，得到生物富铁渣；（2）多级逆流浸出：通过两级串联浸出槽，使生物富铁渣在系统内循环逆流浸出；（3）胶体脱稳分离：将混合液先后经过超声脱稳和高温降低粘度，然后压滤，得到生物絮凝剂。本发明生产成本低，浸出液中铁浓度大于100g/L，可做为生物絮凝剂使用，解决了企业生物铁钙渣堆积的问题，减少了环保风险和压力，同时为企业创造经济效益。
716
0
本发明涉及一种一种扩散粘接钛粉制备方法；特别涉及一种用于生产高性能粉末冶金钛合金用粉末的方法。本发明利用粗颗粒钛粉，与元素粉或合金粉末作为原料，按所需成分的配比进行混合，所得混合粉体进行扩散粘接处理，同时通入氢气形成氢化钛；然后将其从炉内取出后，经球磨破碎得到所需粒度粉末，最后脱氢得到扩散粘接钛合金粉。本发明显著降低钛合金粉的成本。其成本仅为现有技术的1/10～1/2；本发明对设备要求低、固定资产投入小，生产成效率高、生产过程简单可控；所得产品氧含量低，杂质少；烧结后所得制品性能稳定，氧含量低，成分组织均匀。
836
0

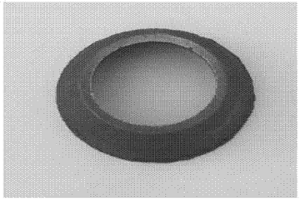

本发明属于特种设备设计优化技术领域，具体涉及一种保径环及其制备方法和应用。所述保径环的材质为高熵合金/金刚石复合材料；所述高熵合金/金刚石复合材料中，金刚石占复合材料总质量的10％～30％，所述金刚石以颗粒状均匀分布于高熵合金中，金刚石颗粒的粒径为10‑150微米；所述高熵合金由Fe、Co、Cr、Ni四种元素以及Cu、Al、Ti、Zn中的至少两种元素组成。其通过粉末冶金法制备，所得产品作为保径装置用于截齿或钻头上。本发明组分设计合理，制备工艺简单可控，所得产品性能优良、其使用寿命为现有同类截齿或钻头的10倍及以上，便于大规模的工业化应用。
708
0

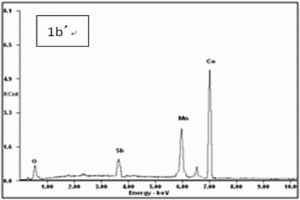

本发明涉及一种从含钴溶液中回收钴的方法，特别涉及一种从含锌锰钴等元素的溶液中回收钴的方法；属于湿法冶金技术领域。本发明首先调整含钴溶液的pH值至大于等于4.5，将溶液的温度调整至75‑98℃后，向含钴溶液中加入零价锰，搅拌、反应，过滤，得到含钴高于50％的高品位钴渣。本发明钴直收率可达98％以上，实现了钴的高效回收。本发明工艺过程简单、分离效果好、钴回收率高、成本低，无需复杂特殊设备，具有良好的工业化应用前景。
本发明公开了耐应力腐蚀AL-ZN-MG-(CU)合金及其制备方法,该合金包含主合金元素AL-MG-ZN-CU或AL-MG-ZN外,还包含占合金质量百分比为0.1～1.3%的ZR-CR-YB或ZR-CR-ER;用铸锭冶金法制备所述合金后,对合金进行亚晶界预析出处理:固溶后以2～4℃/MIN速度降温至465℃～400℃保温30分钟,冷水淬火后进行人工时效得到本发明的合金。本发明在AL-ZN-MG-(CU)-ZR合金中复合添加CR和稀土元素YB或ER,并结合亚晶界预析出热处理工艺,使AL-ZN-MG-(CU)-ZR合金的抗应力腐蚀性能和断裂韧性显着提高。
871
0

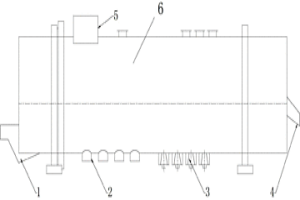

本发明公开了一种用于直接炼铅熔炼还原炉喷吹气体的方法与装置，将直接炼铅熔炼还原炉靠近放渣口的喷枪改用透气砖替代，将一定压力和温度的气体通过透气砖进入还原炉形成具有一定动量的上升气泡群，均匀的搅拌熔池；直接炼铅熔炼还原炉靠近放铅口的喷枪继续使用，将靠近高铅渣入口的喷枪主要喷吹天然天和富氧空气，另几只远离高铅渣入口的喷枪主要喷吹煤粉和混合气体。本发明是一种能保证冶金还原反应顺利进行的同时控制还原炉渣反应温度在合理的范围，避免高温熔体的倒灌和过激喷溅现象，从而延长还原炉的使用寿命和抑制炉衬结渣，保障设备的安全运行，降低运行成本，提高生产效率的用于直接炼铅熔炼还原炉喷吹气体的方法。
830
0
钨精矿制取粉状钨酸涉及一种粉状钨酸的生产 工艺。本发明对已有的钨的湿法冶金工艺进行了改 造。即将钨精矿磨细，进行常压高碱浸出、压滤将滤 液进行浓缩结晶，得钨酸钠和结晶母液，所得母液返 回碱煮。此工艺优于经典工艺，离子交换及萃取工 艺。碱耗比经典工艺节约40％，回收率高，可达 97％以上；所得钨酸铵溶性好，既可以粉状钨酸的形 式直接销售，又可以往下制取仲钨酸铵。
715
0

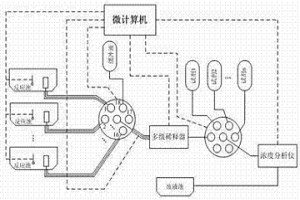

一种湿法冶炼工业过程中高温高浓稠料液的在线取样进样方法，是通过防结晶、防堵塞的恒温取样器将高温、高浓稠待测料液在线取样后，通过多级恒温稀释装置宽范围精确地将待测料液稀释至浓度分析仪线性灵敏检测范围，然后通过顺序注射方式和底液、基体掩蔽剂、校正液等试剂混合反应充分后送往浓度分析检测仪，实现高温高浓稠料液在线取样、进样、制样过程。采用这种在线取样进样方法容易与分析检测方法联用，可以稳定可靠地实现高温高浓稠料液成分的在线分析与检测，为过程操作优化提供实时准确的信息，对于湿法冶金过程的节能降耗，提高企业生产的自动化水平和增强国际竞争能力具有十分重要的意义。
753
0

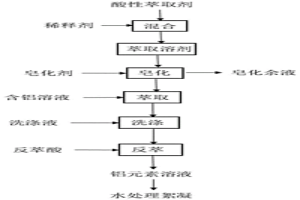

本发明属于湿法冶金领域，公开了一种采用萃取法除三元电池材料浸出液中铝的方法，包括如下步骤：(1)皂化：将萃取溶剂与皂化剂混合，得到皂化后的萃取溶剂；(2)萃取：将三元电池材料浸出液与皂化后的萃取溶剂混合得到负载有机相和萃余液；(3)反萃：将负载有机相与反萃剂混合，获得待用有机相和反萃液；萃取溶剂包括萃取剂和稀释剂。本发明采用上述萃取法分离镍钴锰和铝，重金属夹带少、工艺流程短、金属回收率高。本发明采用萃取法分离镍钴锰和铝，负载有机铝的负载量高，经4级逆流萃取，铝的萃取率可以达到97.42％，镍钴锰的损失率只有0.1％左右。
809
0

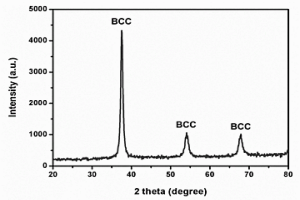

本发明公开了一种含Al难熔高熵合金及其制备方法，所述含Al难熔高熵合金成分为10～15％的Al，10～15％的Ta，20～30％的Nb，20～30％的Zr和20～30％的Ti。其粉末冶金制备方法为：(1)按合金成分将Al粉、Ta粉、Nb粉、Zr粉和Ti粉混合均匀；(2)将混合粉末压制成型，获得生坯；(3)将生坯进行两段式真空烧结，获得半致密坯；(4)将半致密坯进行真空热压，获得全致密坯。本发明通过添加适量Al元素并采用真空烧结与热压成型实现成分均匀化与组织致密化，既可降低难熔高熵合金的密度，又可提升其高温抗氧化性能，且在室温下可获得良好的强塑性。
944
0
本发明涉及型焦成型工艺，公开了一种冷压成型制备高强度型焦的方法。所用粘结剂质量配比为：玉米淀粉0‑20份，沥青60‑80份，人造石墨或硼类化合物0‑5份，水泥或氧化镁0‑10份，乙酸乙酯0‑20份,氢氧化钠0‑2份。粘结剂总配比为焦粉质量的8.6%‑10.7%。将混合粘结剂与焦粉（冶金焦或石油焦）预先混匀，再加入一定量的水，经常温冷压成型获得型焦。本发明制备的型焦具有冷热强度高、热稳定好、成型率高、成本低等优良特性。
1011
0
本发明涉及一个双向膨胀阀掺汽超空化喷射噪声抑制装置；是一种通过旁通毛细管将蒸发器中部的制冷剂气体引入膨胀阀出口处，从而对膨胀阀出来进入蒸发器的制冷剂进行掺汽，提高掺汽区的局部压力、有效减小空化数、显著降低空泡溃灭时的压力，形成超空化现象，大大降低空蚀空化噪声，混合后的制冷剂再流进蒸发器，完成循环；本发明比传统的消声器构造简单，加工、安装方便，后期维护成本低等优良特性；并且本发明应用十分广泛，不仅适用于常见的制冷装置如电冰箱、空调器等，对于机械、冶金、石油、化工、食品保存、人工环境、生物制药等领域中的制冷系统均可采用这种噪声抑制装置。
1001
0
一种钛及钛合金近净成形方法及后续烧结工艺。本发明涉及一种利用钛合金粉吸氢膨胀实现粉末近净成形的方法。将钛粉末或钛合金粉末A或含钛混合粉末B装入刚性模具，模具内腔根据产品几何形状设计；将胚体放入烧结炉中通入氢气，使钛合金粉末吸氢；钛合金粉末吸氢的体积膨胀效应使粉末互相挤压，从而得到较高强度的粉末胚体；然后将坯体连同模具在真空坏境下脱氢，脱氢后粉末坯体能够方便地取出；最后对粉末坯体烧结得到目标形状的成品。本发明提供了一种新型钛合金粉末冶金的近净成形方法。本方法可以获得复杂形状的制品，适用于压制性能差的各种钛粉、钛合金粉，并且本方法得到的粉末坯体和烧结成品密度高、均匀性好、性能提升。
1077
0

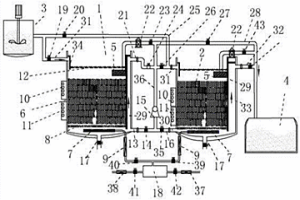

本发明公开了一种多功能嗜酸微生物菌剂输出装置及其使用方法，包括培养基配置装置、一级培养槽、二级培养槽、管路系统和阀门、填料模块、截留细胞膜组件，温控组件、pH控制组件、曝气组件和菌剂收集槽。该装置通过管路设计将两级培养槽设计成可串联或并联培养的集成系统，实现了装置模块化运行、填料更换容易以及不同生长条件嗜酸微生物混合输出的目的。培养槽中设有可拆卸截留膜组件与填料模块，实现了微生物群落在高浓度挂膜与菌剂的输出。解决了嗜酸微生物菌剂输出浓度低，输出菌属单一的问题。该装置可广泛应用于生物冶金、硫化氢去除以及重金属固体废弃中金属的提取等领域中嗜酸微生物菌剂的培养与输出。
621
0

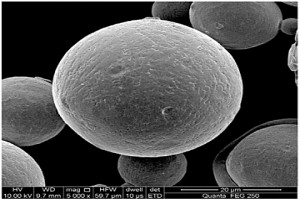

本发明公开了一种激光成形用镍基高温合金粉末的制备方法，属于高温合金及粉末冶金领域。本发明采用真空感应熔炼以及氩气雾化制粉技术，制备出适合激光成形的镍基高温合金粉末。本发明制备的镍基高温合金粉末，小粒径粉末收得率高、球形度高、含氧量低、流动性好、无空心缺陷、卫星粉少，满足了激光成形技术要求。
1007
0

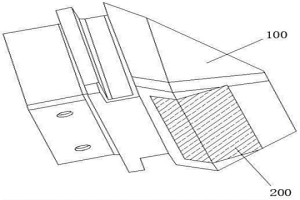

本发明公开的属于冶金技术领域，具体为一种给料勺头及制造方法，包括耐磨板和基座，所述耐磨板的顶部与基座连接，所述基座的左右两侧呈对称状开有竖状凹槽，所述基板的底部后侧开有两个通孔，所述基座与给料勺头的前端连接处呈倾斜状安装有两个侧板，两个所述侧板之间留有空隙，所述基座的顶部中间开有定位孔，所述基座的底部与耐磨板之间开有卡孔，所述耐磨板为合金板，所述耐磨板嵌入安装在基座上，所述耐磨板与基座之间安装用于配合卡孔的限位卡块，本申请文件中的耐磨板采用合金铸造工艺，热处理后的工作面硬度在HRC63以上，同时采用耐磨板和基座之间通过卡接和焊接的方式进行多种固定，提高稳定性，使耐磨板有较好的冲击韧性。
667
0
本发明提供了一种耐磨耐蚀无磁性合金材料，其化学元素组成及其质量分数为：碳1.1～1.5％、硅0.2～1.4％、锰0.4～1.2％、铬26～32％、镍6.0～15.0％、铜0.7～2.0％、钼2.5～5.0％、钨0.1～0.9％、磷0～0.1％、硫0～0.1％，钛0.01～0.1％，钒0.1～0.3％，铌0.01～0.1％，铈0.01～0.1％，其余为铁。这种材料不仅无磁性，具有较高的耐磨性能，耐高温性能，耐冲刷性能，且在硫酸、盐酸、氢氟酸环境中的具有超强的耐腐蚀性能。本发明组成原料配方合理，工艺简单，可广泛应用于带有强酸性、碱性和固体冲刷严重的化工、烟气脱硫装置、冶金等行业。
1018
0
本发明是一种钢基表面耐磨复合涂层的涂复方法,其工艺流程包括:(1)喷涂表面预处理:用清洗剂清洗和进行吹砂粗化;(2)过渡层喷涂:喷涂一层镍包铝粉为过渡层;(3)工作层喷涂:采用等离子喷涂设备将钴/碳化钨粉呈熔融态喷涂;(4)扩散退火:扩散退火制度是在保护性气氛下700～750℃,保温10小时;(5)精加工:采用磨削方法加工涂层表面。该方法具有工艺流程短、生产效率高、成本低的特点,加工出来的涂层致密,界面结合强度高,耐磨性好。可用于钢铁冶金行业中轧辊、导卫轮等的制造和修复,最大限度地提高其耐磨性能。
1018
0

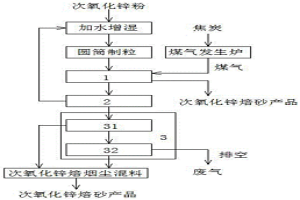

本发明是一种通过回转窑焙烧次氧化锌粉富集有价金属的方法，属于冶金生产技术领域。本发明包括依次连接的回转窑、一次沉降室、收尘装置，其中收尘装置为依次连接的二次沉降室和布袋收集室，包括以下步骤，步骤1，预处理；步骤2，制粒；步骤3，回转窑焙烧：有价金属与氟、氯反应形成氯化物，并以氯化物的方式挥发；所述挥发的有价金属一部分随烟气流进入收尘装置，一部分在一次沉降室冷却沉积为有价金属烟尘；步骤4，富集有价金属；步骤5，收集次氧化锌焙砂产品；步骤6，收集次氧化锌焙尘产品。减少了再次从回转窑装置富集才能湿法提取的工序，简化了工艺流程；提高了微量金属元素的回收率；降低了生产成本。
893
0
本发明属于冶金技术领域，尤其涉及一种含砷烟尘综合处理及调控生长法合成固砷矿物的方法，该方法依次包括氧压水浸、浸出液固砷、浸出渣洗涤和洗渣回收有价金属四个步骤，该方法通过氧压水浸，脱除烟尘中可溶砷，浸出液中的砷经调控生长法合成高稳定性固砷矿物，然后采用堆存的方式固化固砷矿物。浸出渣经洗涤、还原熔炼、氧化吹炼等工序，最大化回收利用各有价元素。此方法将砷从烟尘中脱除并合成稳定的固砷矿物，而使锑、铅、铋等尽可能留在浸出渣中，实现砷与有价金属的分离并无害化。本发明资源综合利用率高，原料适应范围广，解决了传统工艺提取过程中污染问题，特别是铅锌冶炼过程产生的烟尘，本方法的优势更加明显。
1015
0
本发明是指一种利用回转窑装置同时处置多种含锌危险废物的方法，属于冶金生产中提取锌的工艺方法技术领域，包括炼锌浸出渣、除铁中和渣、高炉炼铁瓦斯灰，废水处理中和渣、竖罐炼锌渣、炼铅水淬渣六种含锌危险废物，将六种含锌危险废物中的至少三种混合并加入焦粉提供热值；钙的质量百分比可通过添加石灰调整；本发明具备以下有益效果：优化了各种含锌危险废物的不利因素成为有益因素，节约了生产成本。实现了炉渣残锌、残碳的降低，减少了回转窑在反应过程中出现的结窑和炉渣浸蚀耐火炉衬得现象；减少了含水份高的含锌危险废物需预先干燥和含水低的含锌危险废物需加水这种作业工序，缩短了含锌危险废物的处理周期，降低了生产成本。
700
0

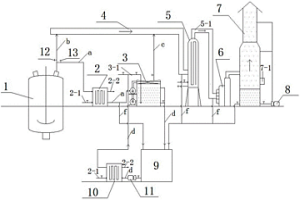

本发明公开了一种高温氨气回收装置，它涉及湿法冶金技术领域；APT结晶釜、第一板式换热器、水力喷射泵依次串连，APT结晶釜与第一板式换热器之间的第一管道上安装有第二阀门，主排气管、列管式换热器、抽风机、淋洗塔依次串连，APT结晶釜上部与主排气管连接，第二管道上设置有第一阀门，水力喷射泵与主排气管的中后端连接；水力喷射泵、回收氨水贮槽、第二板式换热器、第二循环泵相互串连并形成一回路，且第一循环泵通过水管与淋洗塔的中部和上部循环连接，此装置带有3处冷凝氨水回收口，回收效率可达98％；此装置带有3处降温设备，有效避免因温度高而使得回收的氨水重量逸出；此装置每天能回收较高的氨水量，节约成本。
1060
0
本发明公开了一种基于铝热反应的钢液喷射沉积修复轧辊的技术，本发明将铝热反应和喷射沉积技术结合，利用铝热反应产出的合金液体，采用喷射沉积工艺直接沉积在待修复的轧辊表面，通过调整气液比和沉积高度，使初始沉积层在轧辊表面重熔，从而形成与轧辊冶金结合的高合金沉积层。利用本发明修复轧辊提高了轧辊的耐磨性能，延长了轧辊的使用寿命，大大降低了轧钢业的生产成本。
中冶有色为您提供最新的湖南长沙有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
