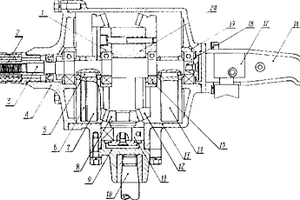

电动软轴单方向振动装置 1107

 0

一种电动软轴单方向振动装置,它在主轴上装有外偏质锥齿轮和内偏质锥齿轮,它们分别与小锥齿轮啮合,在两个偏质锥齿轮外侧和内侧分别装有外偏心块和内偏心块,主轴支承在壳体和端盖上,主轴外端连接软轴,壳体外端连接手柄,壳体下底装有偏心的联接头,联接头与联接杆相连接。具有结构简单、重量轻、振动可靠、制造容易、成本低、使用方便等优点。可广泛用于铸造、冶金、建筑、矿山、铆焊、表面防护等行业作清砂、去毛刺、切绕口、冒口、热铆接、修炉及混凝土捣实、除渣、除锈等工作。

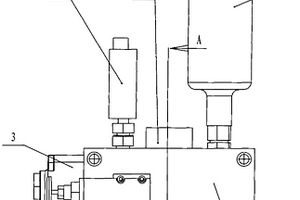

液压缸超压保护装置 988

 0

本实用新型涉及液压缸超压保护装置涉及一种液压缸技术,该技术主要运用在冶金机械液压缸上,保护液压缸工作腔压力不超过设定值,保证设备安全使用。本实用新型的目的是通过如下途径实现的:插装阀芯装在阀体中,再将阀盖装在阀体上方,溢流阀装在阀体的前方,液控单向阀装在阀体的一侧,压力继电器及蓄能器用接头联接在阀体上。本实用新型液压缸超压保护装置的有益效果是:保护液压缸及设备的安全,防止超压引起设备的损坏。

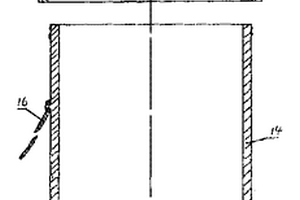

能把滑脂直接灌装进注油器储油桶的带盖圆桶 923

 0

一种能把滑脂直接灌装进注油器储油桶的带盖圆桶,由桶盖和桶体构成。其特征是上盖(1)和下盖(13)可通过螺纹连接,下盖(13)上有盖口,下盖(13)与桶体(14)可通过螺纹连接,桶体(14)或下盖(13)上装有切割器(16),桶体(14)内有活塞(15),活塞(15)的槽口内装有密封圈(7),桶体(14)上有进气口。该圆桶克服了现有的盛装滑脂的桶不能把滑脂直接灌装进注油器储油桶的不足。它不仅能把滑脂直接灌装进储油桶,而且能避免在使用辅助工具灌装所出现的效率低、不方便、影响注油器工作效率等问题。由于该圆桶能把桶体内的滑脂提升,也为纺织、冶金等领域的工作人员节约了在清除桶底滑脂时所耗费的时间和精力。它结构简单合理,使用方便,在现有桶的基础上厂家无须投入大的成本。

永磁接近限位开关 945

 0

永磁接近限位开关属于一种磁控电开关,由开关壳体内2块静磁钢和1个带转动轴的衔铁,附件动磁钢以及壳体上的进线嘴、触头等构成。由于2块静磁钢安装相对位置不同形成单稳磁路或双稳磁路,因而分成自复式或非自复式永磁接近限位开关。可靠性强、寿命长、无碰撞、无弹簧机构、无电子器件和线路、无需驱动电源、广泛用于冶金、矿山、机械、电子、纺织、化工、建材等各行业,可取代碰撞式行程开关及晶体管接近开关。

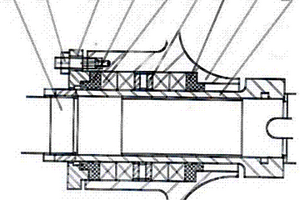

单级双吸离心泵的泵轴填料密封装置 924

 0

本实用新型涉及一种单级双吸离心泵的泵轴填料密封装置。轴套装在泵轴上，并处在泵壳内，密封套套装在轴套上，并固定在泵壳内，另一个密封套固定在压盖内，填料和填料环套装在密封套和另一个密封套之间的轴套上，压盖穿装在轴套上经螺栓固定在泵壳见上。本装置的特点是在不改变原有泵体主结构，将泵壳和压盖，利用两个密封泵的防泄漏的密封性能，又节约了制造成本。适于电厂、化工、冶金、石油精制、石油产品等部门的单级双级离心泵类产品作泵轴密封用。

水箱式烟囱烟尘净化器 801

 0

一种水箱式烟囱烟尘净化器。属处理烟或废气装置技术领域。提供水箱式烟囱烟尘净化器单机串装或机组并装烟囱上,能有效除尘,特别是除去微粒尘埃和有害气体,余热综合利用。特征是在烟囱管道进端连接有余热利用热水器、中端连接有水箱烟尘净化器采用叶轮除尘、出端连接有烟尘净化水塔三个部件,烟囱管道贯通在三个部件之中。除尘效果好,净化能力强,省电,节水,投资少。广为用于各种锅炉、冶金化工、水泥厂、火力发电厂等排烟除尘。

快速锁紧、装拆的卡箍 886

 0

一种适用于软管与金属管套接的快速锁紧、装拆的卡箍。它有一个卡座,其上装一可绕卡座转动的活动搭扣,搭扣上有一个可任意自转的锁紧螺栓,卡环的一端固定在卡座上,另一端上开有多个齿孔,将此端插入卡座中,压下搭扣,使螺栓与齿孔相啮合,拧紧即可使软管与金属管紧密连接。本卡箍具有快速锁紧,快速装拆的特点,调节迅速,锁合性能可靠,可广泛应用于火车运输、汽车、摩托车、机械、冶金、化工等行业以及人们的日常生活中。

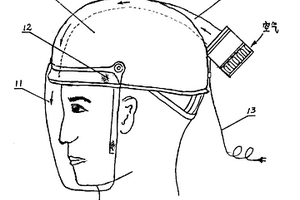

电动过滤除尘头盔面罩 884

 0

本实用新型提供一种电动过滤除尘的头盔面罩,属于防尘用具。由防尘帽体和玻璃面罩构成的头盔面罩,特征是在防尘帽体上固定装有电动过滤除尘器,除尘效率高,保护人体的整个头部免受粉尘等危害,吸尘净化效率高,适用于粉尘、风沙等恶劣条件下,矿山、冶金、建筑或野外等其它环境下的工作人员使用,还可供摩托车等驾驶人员使用。

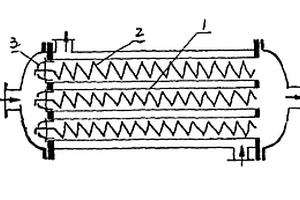

转振螺旋除垢防垢及传热强化装置 1106

 0

一种列管式传热设备的管程内转动流振螺旋除垢防垢及传热强化装置,由装在传热管内的特种耐磨蚀不锈钢丝制成的长螺旋和插在传热管端口上的填充型耐磨工程塑料制成的螺旋支承构成,结构简单,成本低,新旧设备通用,安装方便,防阻抗堵能力强,抗磨蚀性能优异,流体阻力低,能实现在线连续自动地除垢防垢,能使传热系数平均提高30%以上,可广泛用于石油、化工、制药、制盐、轻工、食品、动力、冶金等工业部门的传热设备。

槽式洗矿机 1027

 0

本实用新型涉及一种用于矿山、冶金、化工行业的筛选设备,具体是一种槽式洗矿机。它由驱动装置和洗矿装置组成,驱动装置包括电机及减速机,洗矿装置包括安装在槽体内的左螺旋轴、右螺旋轴,电机通过减速机带动同步齿轮上的左螺旋轴、右螺旋轴旋转。本实用新型具有以下方面的有益效果:1、在电机后设置了液力耦合器,液力耦合器具有启动平稳、能隔离在运转过程中的冲击和震动且有过载保护功能,减小了设备在运转过程中的冲击和震动;2、左、右螺旋轴的下端轴在槽体外,与矿浆隔离,且下轴承座上、下端同时引入高压水密封,且加有轴套,矿浆难进入轴承座磨损轴衬,轴衬使用寿命长。

自动进出槽装置 636

 0

一种自动进出槽装置，它主要是解决人员劳动强度大、工作效率低、阴极板处理效果差等技术问题。其技术方案要点是：它包括主体行车（1）、运输小车（2）、提升机构（3）、功能槽（4）和定位系统，所述主体行车（1）上设置有1台以上运输小车，运输小车（2）上安装有提升机构（3），提升机构（3）与运输小车（2）采取硬连接，主体行车（1）上设置有定位系统（5），主体行车（1）一侧车架上固设有功能槽（4）。它主要是用于冶金行业的阴极板处理。

回转圆筒混合机刮料刀装置 1072

 0

本实用新型涉及一种回转圆筒混合机刮料刀装置。它解决了原有大型冶金设备回转圆筒在机加工中,由于筒体内壁金属切削粘黏物料难清理不及时清扫,造成金属切削粘黏物纠结在加工刀具周围,影响生产进度和产品质量,易造成各种事故的问题。它是由两个刮料刀座上中间装有支撑架,刮料刀座之间由刮刀架用螺丝联接装在支撑架上,刮刀架上固装有刮料刀,两个刮料刀座呈一高一低。本实用新型设计合理,制作简单,操作方便,可调节刮料刀高度,清扫切削粘黏物料效果好,安全可靠,节省人工,工作效率高。

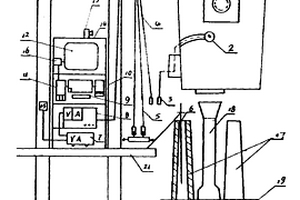

盛钢桶液面测定及其重量显示装置 731

 0

本实用新型属于冶金测试与微型计算机显示技 术领域。利用钢水与熔渣不同电阻通过电极连接导线，以 及液面测量仪、微型计算机、单色监视器等，测示盛钢 桶内最后应浇钢锭支数与剩余钢水量。本实用新型 特征是并联电流继电器。设定钢水运行电流和溶渣 动作电流。本实用新型能提高钢锭下注率，改善产品 质量，减少短锭废品，提高金属收得率和节省钢锭模 消耗等优点。

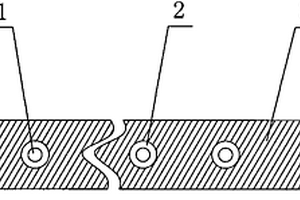

多芯耐高温扁平电缆 922

 0

一种多芯耐高温扁平电缆,它包括在扁平护套内设数根直径相同或直径不同且按一字型间隔平行排列的由耐高温氟塑料绝缘层组成的绝缘线芯,该绝缘线芯内设多股镀锡铜线束绞导体。它采用于扁平护套内设数根直径相同或直径不同且按一字型间隔平行排列的由耐高温氟塑料绝缘层组成的绝缘线芯,并于绝缘线芯内设多股镀锡铜线束绞导体的技术方案,克服了现有多芯扁平电缆无法适应高温环境工作且电缆整体结构不紧凑,其柔软性能和安装性能均较差的缺陷。它具有由耐高温氟塑料绝缘层组成的绝缘线芯,硅橡胶作护套,多股镀锡铜线束绞作导体,使柔软和耐高温性能增强,能适应200℃高温复杂恶劣的工作环境下长期使用。它广泛适用于冶金、化工、钢铁等行业。

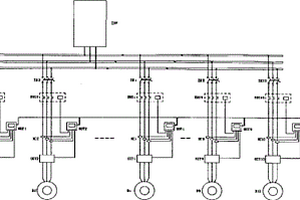

金属轧制加工中的辊道电机超前检测独立监控系统 871

 0

一种金属轧制加工中的辊道电机超前检测独立监控系统。本实用新型属冶金工业中金属轧制加工中的辊道电机超前检测、独立监控系统。目的在于提供一种采用绝缘超前检测独立监控应用在金属轧制加工中的辊道电机超前检测、独立监控系统。特征在于在每组的自动开关与辊道电机之间,自动开关依次联接无触点开关、霍尔传感器、电机绝缘超前检测器,再与每组辊道电机联接;上述无触点开关、霍尔传感器、电机绝缘超前检测器分别外联接到电机运行监控终端,再联接到通信线路上。优点是采用了先进的计算机控制管理技术DCS。对电机的绝缘状况作自动监测。连续生产。可对电机进行数据分析。故障时间大大缩短,作业线产量因此而提高。

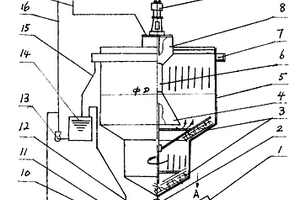

灰水分离器 689

 0

一种灰水分离器。属于用沉积法将悬浮固体微粒从液体中分离的专用设备技术领域。解决了水泥厂除尘器回收粉尘灰水分离问题,以期综合利用。回收后沉积粉尘含水量14%以下。还对调节阀和刮板机速度调节,控制各种需求湿度的沉积粉尘。也用于洗煤、冶金、机械、矿山行业各类湿式除尘灰水分离和造纸的纸浆分离回收。主要特征是在双锥体圆柱形塔体内装有水分配器、犁铧刮刀、射流真空抽滤,外装溢水槽和刮板机分离出溢流水和沉积粉尘。

组合式减压阀 1125

 0

组合式减压阀属减压平衡阀技术领域,是用于水电企业各类管路或设备上水减压的阀门。也用于化工、石油、冶金等行业。其适应性、稳定性、可靠性及技术指标、性能高于同类产品。在主阀和主阀阀瓣基础上,特征是具有活塞、弹簧和控制阀、节流泵、喷嘴、过滤器、连接管道、控制管。它通过自动控制,无论进水口压力的变化如何,无论进水口流量的变化大小,出水口减压值始终保持在用户所需范围,能将波动的高压自动控制成为恒定的低压。

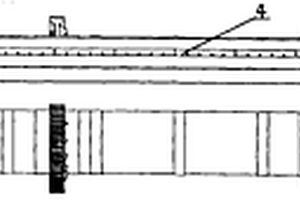

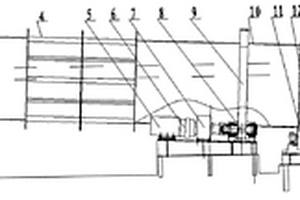

圆筒筛洗机 1052

 0

本实用新型涉及圆筒筛洗机。本实用新型涉及一种冶金、矿山、化工行业的矿石和泥土分离设备,特别是一种用于难选矿石清洗的圆筒筛洗机。它包括驱动装置及筛洗装置,筛洗装置的筒体从高到低依次分为四段:第一段圆筒、第二段筛分段、第三段圆筒、第四段筛分段。本实用新型的有益效果是矿石在筒内停留时间长,?搅动充分,矿石易冲洗干净、电机起动平稳,设备在运转中震动和冲击小、齿轮不窜动。

水泥立窑湿式除尘器 865

 0

一种水泥立窑湿式除尘器,属用于将扩散粉尘从烟气中分离回收的清洗过滤专用装置技术领域。安装在水泥立窑烟囱排放口旁,由外塔、内塔、射流组以及溢水槽、内塔进水管等构成。采用射流、旋风、水膜技术,通过射流水加速烟气流速作用,将水泥立窑排放烟气中的粉尘捕集回收利用。结构简单、投资少、效果好、耗能低。还能用于化工、冶金、机械行业生产中的除尘。

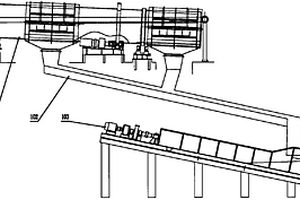

用于矿石清洗的圆筒槽洗装置 1040

 0

本实用新型涉及一种用于矿山、冶金、化工行业的筛选设备，特别是一种用于矿石清洗的圆筒槽洗装置。它由溜槽连接圆筒筛洗机及槽式洗矿机构成；本实用新型中的圆筒筛洗机使得矿石在筒内停留时间长，搅动充分，矿石易冲洗干净、电机起动平稳，设备在运转中震动和冲击小、齿轮不窜动；其中的槽式洗矿机具有设备在运转过程中的冲击和震动小，轴衬使用寿命长的特点。

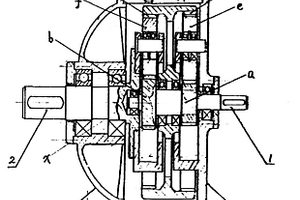

GW行星减速器 881

 0

GW行星减速器由壳体内的太阳齿轮、固定行星齿轮、一组内齿圈、二组内齿圈、活动行星齿轮、活动行星架等构件与输入轴、输出轴组成传动装置。正转、反转时结构不变,只改变齿轮直径参数就能得到各种减速比。减速比范围大,10～500以上;机械效率高达90%以上;体积小,重量轻,约为普通减速器的1/2～1/4。易于制作安装,成本低,装配性能好,运转平稳,工作可靠,广泛适用于冶金、矿山、石油、化工、轻工、农业机械上。

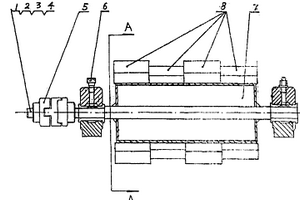

烧结机台车清矿机 819

 0

烧结机台车清矿机。属于矿山冶金工业烧结机台车协同动作的清料装置。机械清理烧结机台车粘结在炉箅条上的矿料,较现在普遍使用的人工清矿或简易固定铲板清矿有显著的实质特点和进步,是烧结机的重要配套设备。结构简单,操作维护方便,减轻工人劳动强度,清矿效果好,提高产量质量,节能显著;同时减轻了水封拉链机负荷减少其故障停机;降低了炉箅子的消耗量。特征是由电动机动力传动部分、滚筒及装有的组列固定夹板和刮板构成。

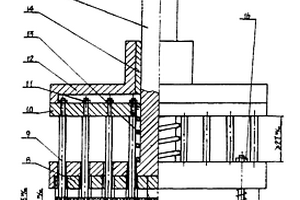

盘形蚊香冲压模 869

 0

本实用新型属盘形蚊香冲压模具。它由冲压蚊香的固定部件和退出蚊香的活动部件组成。特点是退香板与蚊香之间留有空间故不粘模;退香板可用玻璃钢和工程塑料等材料,工艺性、互换性好,成本低;退香板上部联接器和模柄之间设有粉末冶金含油衬套;模柄上装有压力弹簧;联接板与模柄的上平面之间留有足够空间,方便清洁模具。

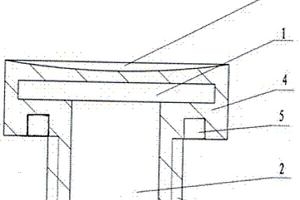

单级单吸离心泵的油位显示器油标 830

 0

本实用新型涉及一种单级单吸离心泵的油位显示器油标。油标体的上部有外凹面和油标显示凹槽，油标体的上部下端有环形槽；油标体下部有通孔连通油标显示凹槽，油标体下部外壁有螺纹。它使用时与离心泵的悬架体连接牢固，密封可靠，油标不易被碰损坏，更换方便，油标油位显示明显，便于操作。适用于电厂、化工、冶金、石油精制、石油产品等液体输送的单级单吸离心泵上的油位显示器油标。

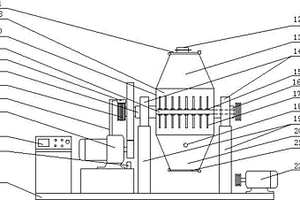

粉碎混合干燥机 829

 0

本实用新型公开一种粉碎混合干燥机,包括底座、主电机、双锥筒体、左主轴承、右主轴承、主轴承支架座和支架,双锥筒体由上锥筒体、下锥筒体和中间筒体组成,双锥筒体位于主轴承支架座之间,左主轴承与主电机相连,右主轴承为空心状,与粉碎电机相连,双锥筒体内部设置有粉碎轴,粉碎轴上安装有粉碎叶片,粉碎混合干燥机设置有中央数字控制装置、电动活门、温度测量模块和转数控制模块,实现数码全自动控制。本实用新型解决了现有干燥机对物料粉碎不均匀、能耗大、成本高等缺陷。本实用新型适用于冶金、化工、食品、医药加工等领域。

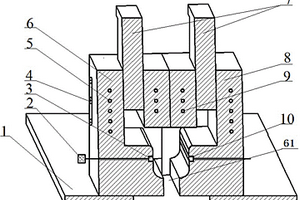

脉冲电流辅助金属复合板材挤压制备装置 908

 0

本实用新型公开了一种脉冲电流辅助金属复合板材挤压制备装置，包括左成型块、右成型块、底板、脉冲电流辅助装置；左成型块、右成型块对称安装在底板上，底板上设有出料孔，左成型块的右侧面与右成型块左侧面贴合；左成型块、右成型块上分别设有L形的材料通道，左成型块右侧面设有凹槽，右成型块左侧面上设有凹槽，左成型块上的凹槽和右成型块的凹槽拼合成挤压通道，挤压通道连通材料通道的出口与底板的出料口；左成型块、右成型块的材料通道进口处分别设有一个压杆；左成型块、右成型块下部分别设有一个脉冲电流辅助装置，脉冲电流辅助装置能够对挤压通道内的材料施加脉冲电流。本实用新型结构简单、操作方便、成本低；本实用新型设有脉冲电流辅助装置，通过挤压和脉冲电流辅助，实现金属板材冶金复合，使得复合板材的界面结合力强。

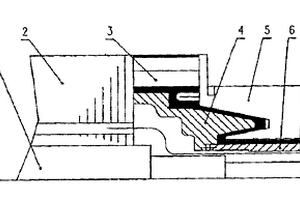

直流轧钢电机 788

 0

直流轧钢电机属于冶金行业作轧机主传动电机和飞剪电动机。本实用新型的电枢绕组及电枢槽部采用薄绝缘结构,电枢线圈不浸漆、不烘压,靠下线后电枢真压力浸漆来填满空隙形成整体,为改进过去轧钢电机换向器的冷却风路,是在电枢铁心(2)上开一圆形通道,并用换向器压圈(4)将绕线支架(3)和换向器铜片(5)之间的间隙封住,在换向器套筒(6)与轴(1)接触的地方开一柜形通槽,这样使冷却的流向改变,这样使直流轧钢电机的耐热及换向器换向性能大大提高,避免了过去直流轧钢常出现的故障,大大提高了使用的可靠性。

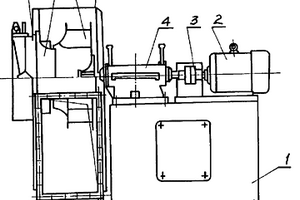

中、高压准三元单板叶片离心式节能风机 1057

 0

一种中、高压准三元单板叶片离心式节能风机,装有按准三元粘性流理论设计的叶轮及蜗壳。蜗壳上、下两半之分合面的幅角为135°,方便维修。本实用新型风机比老式风机的效率要高2—4%,风量相应提高3—5%,内压相应提高5%,气动噪声降低3dB(A),特性曲线平坦扩展4—8%,叶片压力面顺应气流之流线呈空间扭曲型,并可贴有耐磨金属层,使用寿命延长2—2.5倍。适合用于动力锅炉、建材、冶金、炉窑的鼓风、引风及引风除尘,起到节能、降低噪声污染、降低运行成本,增强生产安全及易于维护检修。

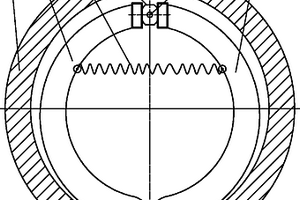

制动器 1107

 0

一种制动器。它主要是解决现有胀刹制动装置使用寿命短等技术问题。其技术方案要点是：它包括被制动盘(1)及配合套装的左制动块(2)和右制动块(6)，在左制动块(2)与右制动块(6)之间套装有复位弹簧(3)，左制动块(2)和右制动块(6)的一端分别与铰支点铰接，左制动块(2)和右制动块(6)的自由端端口之间配合扩张装置，所述扩张装置包括凸轮轴(5)和与凸轮轴(5)相配合套装的2个或2个以上的大小不同的凸轮，凸轮轴(5)与机架上的可拆装回转副相配合联接。所述扩张装置由2个或2个以上大小不同的凸轮组联接成整体凸轮(4)，凸轮(4)上设置轴孔与凸轮轴(5)配合联接，凸轮(4)可沿凸轮轴(5)轴向移动，并设置有轴向定位装置。它可广泛应用于交通机械、冶金和化工机械、建筑机械、机床及其它各种机械的制动。

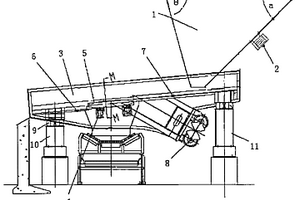

分选给料组合装置 1127

 0

本实用新型公开了一种分选给料组合装置。该装置由一个料斗和一个振动输送给料机两大部分组成,受料斗(1)长斜面板侧安装有仓壁振动器(2),振动输送给料机有一个输送筛体(3)安装在受料斗(1)底出口部,有一个激振装置(8)安装在输送筛体(3)底下方。筛条支承梁(4)安装在输送筛体(3)底中前部位置,筛条部(5)固定在筛条支承梁(4)上,前底盲板(6)、后底盲板(7)分别安装在输送筛体(3)前、后底板上,传动电机(12)与激振装置(8)长轴相联,减振弹簧(9)分别支撑输送筛体(3)下各底座,前支腿(10)、后支腿(11)分别支撑减振弹簧(9)。本实用新型有效地解决了冶金行业在进行废渣选铁时复杂料形废渣的分选给料问题。
