复合辊套以及轧辊 798

 0

本实用新型公开了一种复合辊套，包括：外工作层、复合过渡层和内层无缝管，所述内层无缝管为预制的低碳无缝钢管，所述外工作层为现浇的耐磨合金钢层，所述复合过渡层为铝热剂和造渣剂与现浇合金液反应而生成铁水以及所述内层无缝管表层熔化铁水共同形成的过渡层，所述外工作层、所述复合过渡层和所述内层无缝管三者之间为冶金结合，复合辊套的轴向长度为0.1m～100m。以及公开了一种包括该复合辊套的轧辊。通过采用铝热剂和造渣剂的混合涂层涂覆在内层无缝管外表面上，混合涂层在外工作层的现浇铸过程中，遇到高温的合金液而发生化学反应，生成铁水，同时放出的热量能将无缝钢管的表层熔化，生成的铁水以及无缝钢管表层熔化的铁水共同形成复合过渡层，这样能够实现外工作层与内层无缝管牢固结合。

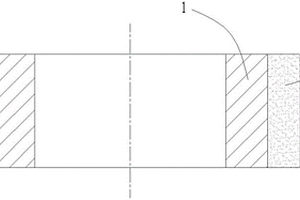

高碳高钒粉末高速钢复合辊环 1120

 0

本实用新型公开了一种高碳高钒粉末高速钢复合辊环，包括：内层钢管(1)和外层粉末高速钢(2)，所述内层钢管(1)为预制的圆筒形内钢管，所述外层粉末高速钢(2)是通过热等静压方法包覆在所述内层钢管(1)外周的圆筒形高速钢管；所述内层钢管(1)的厚度与所述外层粉末高速钢(2)的厚度之比为1：(0.6‑1.5)；所述内层钢管(1)和所述外层粉末高速钢(2)在轴向方向上的长度为20cm‑300cm。该高碳高钒粉末高速钢复合辊环同时兼具有粉末冶金高速钢高的耐磨性、良好的红硬性、较高的抗压强度，又能有效降低制造成本。

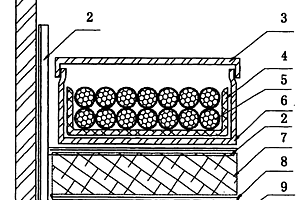

复合式耐高温电缆桥架 1021

 0

本实用新型公开了一种可应用于冶金、化工及建材行业的高温作业现场及出现突发性事故作业现场可确保输电电缆线5安全的复合式耐高温电缆桥架,它由平台式主柱1、支架2、盖板3、石棉布4、桥架底座6、石棉云母板7、散热钢板8、冷却水管9构成。石棉布4、输电电缆线5敷设在桥架底座6内,在支架2的下部敷设有石棉云母板7、散热钢板8及冷却水管9。当作业现场处于高温状况及出现钢水、铁水溢出或其它高温载体危及输电电缆线5的安全时,由于冷却水管9、散热钢板8及石棉云母板7的传递高温与耐热、传热的作用,可使高温源对桥架内的输电电缆线5不受损伤,确保企业的电力供应及企业的生产顺行。

用于喷煤枪伸缩调节的活动卡 950

 0

本实用新型公开了一种调节用于向冶金高炉炉内喷吹煤粉用的喷煤枪伸缩程度活动卡,喷煤管1位于卡套2的纵向中心孔中,在卡套2后端的纵向部位有开口槽,密封垫圈3放在卡套2外壁的槽口中,锁紧螺帽4盖住密封垫圈3螺纹联接在卡套2后端的螺纹段上,密封垫圈6装在喷煤管1外壁的锁紧螺帽4的阶梯处,内环套8位于锁紧螺帽4与喷煤管1的间隙中,密封压盖7拧在锁紧螺帽4的螺纹段上。只将卡套2相套到已经投入使用的“一种可调长短的高炉喷煤枪”的固定卡子上即可投入使用。由于卡套2在喷煤枪1上的位置可调,可实现喷煤枪的伸缩调节。这种活动卡适用性广,有推广价值。

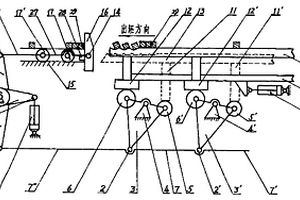

改进型翻转冷床 780

 0

本实用新型公开了一种应用于冶金连铸生产中冷却铸钢坯的改进型翻转冷床,在原摆架式翻转冷床的基础上将同步轴22布置在出坯方向的下游。启动升降油缸1,带动驱动臂23,同步轴22上的摆臂21或26作逆时针向或顺时针向转动牵动连杆7″或19动作,连杆7″动作使摆架3及连杆7相联的摆架3′同步动作,带动V型床10及U型床13上升或下降;启动平移油缸8经结构架9使V型床10左行或右行,V型床10上的钢坯可连续不断的通过拨块16推入收集台架15,连杆19在摆臂21的作用下周期性左行或右行将收集台架15上的钢坯29经吊车送入下道工序。这种改进型翻转冷床特别适用于已有摆架式结构冷床的现场改造。

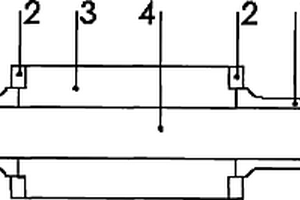

厚壁双金属辊套组合轧辊 995

 0

一种厚壁双金属辊套组合轧辊,属于冶金机械领域,包括轴承支撑环、压环、辊套和芯轴。将轴承支撑环(1)、辊套(30加热后与芯轴(4)过盈配合,轴承支撑环(1)与辊套(3)连接处外径加工到相同尺寸,同时与压环(2)保持过盈联接;辊套(3)的厚度为ΦD为轧辊辊身直径,Φd为轧辊辊颈直径。本实用新型结构稳定,解决了辊套轧辊使用中辊套容易破裂的问题,拓展了辊套轧辊的使用范围,与整体轧辊相比,轧辊使用寿命可成倍提高,使用完毕后可大改小多次使用,报废后贵重合金可全部回收,内层采用无缝钢管等高韧性材料确保使用过程中的安全性,该组合轧辊节能降耗,降本增效效果显著。

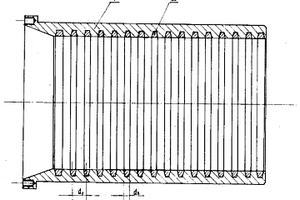

新型耐磨送料管 869

 0

本实用新型公开了一种主要用于冶金、水泥、矿山等原料输送圆筒中的耐磨送料管，在管体1的内壁有N条耐磨环2，相邻两耐磨环2的间距为d1，耐磨环2的宽度为d2。在原料输送过程中，由于管体1的内壁有耐磨环2，保护了管体1的内壁，可延长送料管的使用寿命，另外，间隔环状耐磨环2的耐磨层可减少耐磨材料的用量，达到降低成本的目的。这种结构形状的送料管可推广到各生产领域的原料输送。

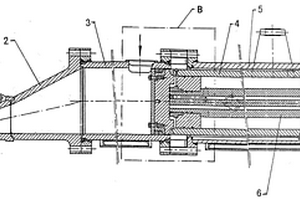

液压炮打泥机构 1122

 0

本实用新型公开了一种液压炮打泥机构，在泥缸内侧有油缸封块，油缸封块端头有泥缸活塞环定位座，由连接螺钉把泥塞压环同油缸封块相连，泥塞压环的外周设有凸齿。在排泥环固定架内装有排泥环，排泥环内腔装有滑动轴承，排泥环的周边制作有三角形楔块，相邻两三角形楔块之间的空隙对着排泥口。位置在油缸缸座内腔的油缸缸套同油缸封块固连，油缸缸套内腔有活塞杆定位套，油缸活塞杆套装在活塞杆定位套内，活塞杆固定头装在油缸活塞杆的外端头，在泥缸上加工有进泥口。这种液压炮打泥机构运行稳定，排泥顺畅，不变形，使用寿命长，适用于各种公称容量的冶金高炉打封出铁口。

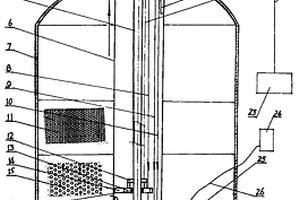

应用于受污染滤料的原位再生装置 954

 0

本实用新型公开了一种用于冶金、石油化工、发电、选纸等行业水处理或水循环系统中受污染滤料的原位再生装置。在过滤器的顶端有安装架,安装架上有排污泵及液压泵,位于安装架中心孔的螺旋筒内腔有驱动主轴,驱动主轴的头部连有由电动机驱动的变速器,驱动主轴下端装有的驱动齿轮上有上离合器,靠近行星齿轮在驱动主轴上有带下离合器的锥齿轮,对称安装在螺旋筒壁上的多节管经万向接头连压缩空气管和原位再生介质输送管,壁外部分的多节管上有喷水口及由超声波发生器控制的振子。这种装置可对过滤器中各层受污染的滤料在不必移位条件下进行原位再生处理,省投资,经济与环保效益显着,有推广价值。

炉辊更换专用吊具 880

 0

本实用新型公开了一种炉辊更换专用吊具,一端有平衡块的吊具本体的另一端内腔有支撑片,用支撑片将闩轴配置在吊具本体腔内的纵向位置,闩轴的末端装有两个手柄。在吊具本体末端两个侧壁上的螺纹销轴把链轮定位在吊具本体的侧壁上,吊具本体底板上有鞍座,销轴的一头装在鞍座的中心孔中,另一头有螺栓将它定位在吊具本体末端内壁。轴套装在销轴端头外壁,夹持片穿过吊具本体的底面装配在轴套外缘,夹持片上两点分别连链条的一端,链条的另一端绕过链轮后同固定在闩轴脊背上的鳍片相连。这种专用吊具结构简单,操作与维修方便,可在远离高温区作业,勉去安全隐患,适用于冶金加热炉现有辊具的改造,有推广价值。

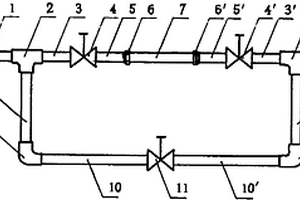

管道结垢取样检测装置 906

 0

本实用新型公开了一种应用于冶金、化工等行业检测输液管道结垢情况的取样检测装置,在三通2或2′的一端联有外接管1或1′,三通2或2′的另一端经短接3或3′接通阀门4或4′的一头,阀门4或4′的另一头联通连接管5或5′后经活接6或6′与取样管7相连接,三通2或2′的中间端联旁路管8或8′的一头,旁路管8或8′的另一头经弯接9或9′连通分接管10或10′的一端,分接管10或10′的另一端与旁路阀门11相连接。这种装置可在不影响流体介质输送的情况下使用,对管道内的结垢情况进行取样与检测,结构简单、生产成体低、适应性强,具有推广价值。

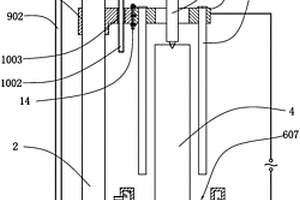

电渣熔炼不锈钢复合钢坯的装置 724

 0

本实用新型公开了一种电渣熔炼不锈钢复合钢坯的装置。包括基座、设于所述基座且间隔设置的立柱和芯棒支撑架、支撑于所述芯棒支撑架的芯棒、环绕所述芯棒支撑架设置且可沿所述立柱滑动的结晶器支撑架、支撑于所述结晶器支撑架并与所述芯棒同心且间隔设置的结晶器、设于所述结晶器上方且可沿所述立柱滑动的电极支撑架、固定于所述电极支撑架的电极、驱动所述结晶器支撑架上下滑动的第一驱动装置、及驱动所述电极支撑架上下滑动的第二驱动装置，所述电极的正投影位于所述结晶器与所述芯棒之间的间隙内。本实用新型提供的电渣熔炼不锈钢复合钢坯的装置，覆层与钢坯通过冶金结合，且界面结合质量好。

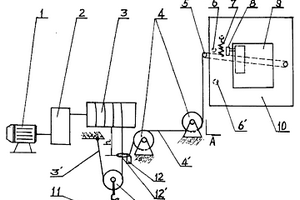

起重卷扬设备极限保护装置 943

 0

本实用新型公开了一种应用于冶金或化工或矿山企业的起重卷扬设备极限保护装置。卷扬电机、减速机、钢丝绳轮彼此相联,动滑轮上有起吊钢丝绳及吊钩重物;牵引钢丝绳过定滑轮后分别与重锤绳套、移动杠杆相固连,移动杠杆的一端及两旁有拉力弹簧、机械限位,锁定杠杆一头接触移动杠杆、另一头与接触器相连,接触器与继电器分别联卷扬电机及制动抱闸,同时经控制器后联电源开关。当动滑轮的挂钩带动重物上升到使极限圈与钢丝绳轮之间的安全高度H时,拉力弹簧带动移动杠杆及锁扣杠杆动作断开接触器使卷扬电机停转,同时制动抱闸抱住卷扬电机与减速机之间连轴上的制动轮,保证了卷扬设备的安全。

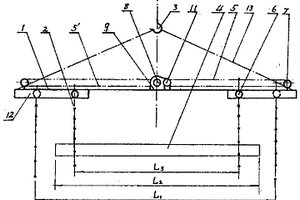

电动卷扬链条式起运吊具 1098

 0

本实用新型公开了一种不需地面人员帮助挂吊就能吊运热、冷钢坯或其它有规则外形物体的电动卷扬链条式起运吊具,它主要由支架及电动机、减速箱、卷筒、变向轮及钢丝绳(或链条)组成的卷扬装置和起吊链条、移动横梁、滑槽等部分构成。当需吊运物体时,开启卷扬装置,拉宽起吊链条的间距,使间距大于被吊物体的长度,提起吊具,将起吊链条套在被吊物体上把它吊运到指定位置。本吊具结构简单,操作平稳,成本低,在支架变形状况下还可继续使用,适用于冶金及其它搬运行业。

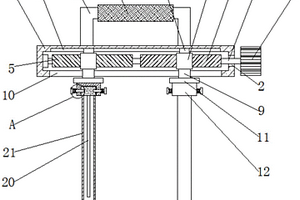

减少板坯连铸对接结晶器角缝夹钢的装置 1055

 0

本实用新型属于冶金机械技术领域，尤其为一种减少板坯连铸对接结晶器角缝夹钢的装置，包括壳体，所述壳体的侧面开设有圆孔，且圆孔的内壁上固定连接有轴承；本实用新型，通过设置转柄，通过转动转柄，使转轴带动正螺纹柱和反螺纹柱旋转，使两个螺纹筒相互靠近或相互远离，使两个连接块在矩形通孔内活动，使两个固定板分别带动两个插入杆和套筒活动，可根据结晶器的厚度对两个插入杆和套筒之间的距离进行调节，更加的方便使用，通过设置卡杆，通过拉动卡杆，使卡杆脱离卡槽，使活动块在凹槽内活动，方便将插入杆和套筒进行拆卸，在使用时可根据结晶器的大小不同，对插入杆和套筒进行更换，更加的便捷实用。

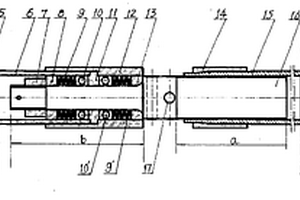

具有弹性的可锁紧控制连杆 1117

 0

本实用新型公开了一种用于冶金高炉封住出铁口的具有弹性的可锁紧控制连杆,它的A部分或B部分分别与内套管或开槽锥导管的头部相固接,开槽锥导管螺纹套装在螺杆的螺纹段上,锁紧螺母装在开槽锥导管的开槽段,螺杆的颈部段外周装配有内滑圈、弹簧及轴承,它们的外边缘有外套管,挡圈靠近轴承安装在螺杆的颈部段外壁与外套管阶梯处内壁之间,内套管螺纹套装于外套管的内壁,在螺杆的颈部段的外壁与内套管内壁之间装有轴承、弹簧及外滑圈,螺母拧在螺杆的头部。这种具有弹性的可锁紧控制连杆既具刚性又有弹性,在轴向力作用下不会产生松动或形变,负荷能力强,使用灵活方便,有推广价值。

行车钩头钢丝绳正槽装置 948

 0

一种行车钩头钢丝绳正槽装置,其特征是在行车钩头的护罩上均开有螺孔,每两个螺孔之间装有正槽轮,正槽轮的内中央开有圆柱形空腔,外剖面形状为凹槽,正槽轮轴穿过正槽轮和护罩,固定在护罩上,滑轮插入正槽轮的凹槽内,从而将钢丝绳限定在滑轮的凹槽内,解决了钢丝绳出槽的老大难问题。它具有结构简单、安装方便、成本低、维修工作量少、使用经济效益显著的优点,适用冶金、矿山等企业的行车使用。

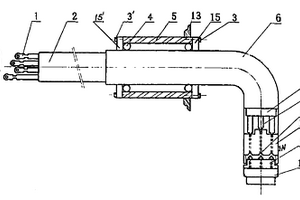

工业电动车电源转向引入装置 1063

 0

本实用新型公开了一种应用于冶金、化工及建材等行业为现场输送电能的工业电动车电源转向引入装置,弯管的一端安装在轴承箱内,弯管外壁与轴承箱内壁之间有轴承,套于弯管外壁的轴承盖用固定螺栓固定在轴承箱的两端,轴承箱固定在工业电动车的车体外壳上。放置在弯管内腔引入电缆的一头去绝缘层后接入电动车电机连接端,另一头接插座盒连接端。靠近插座盒连接端的插头绝缘件与弯管的末端相连,在插头绝缘件上有插座孔,外连插头螺纹连接在插头绝缘体末端的内腔,插头外壳套在外连插头上,弯管在电动车车体移动时灵活转向。在输电电缆因高温、外力、过负荷等因素损坏或需要切换电源时可通过插头外壳与其他电源实行快速连接,提高设备使用效率。

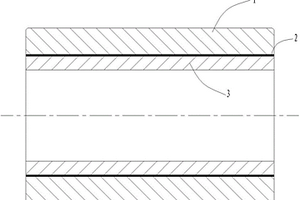

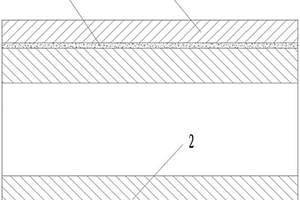

粉末高速钢复合轧辊辊套 847

 0

本实用新型公开了一种粉末高速钢复合轧辊辊套，包括：外工作层(1)和内部无缝管层(2)，所述外工作层(1)为粉末高速钢耐磨合金，所述内部无缝管层(2)预制碳钢或者合金钢无缝管，所述外工作层(1)与所述内部无缝管层(2)通过热压扩散相结合且形成冶金结合层(3)；所述外工作层(1)的厚度为10mm‑100mm，所述内部无缝管层(2)的厚度为15mm‑200mm，所述外工作层(1)的厚度与所述内部无缝管层(2)的厚度之比为1：(1.2‑2.5)，所述轧辊辊套的长度为10cm‑200cm。

连铸机大包回转台钢水称重电子秤用旋转冷却装置 709

 0

本实用新型公开了一种应用于冶金连铸生产中的连铸机大包回转台钢水称量电子秤用旋转冷却装置,在大包回转台6的中心位置有人孔8,冷却装置的旋转密封接头7安装在人孔8中,冷却管10、11、12、13的一端与旋转密封接头7相连接,而另一端分两路通过叉臂面板50、51、52、53上的进风管口接通到安装称重传感器的秤体90或91′的内腔中。工作时,开启阀门,使冷却空气(或冷却水)经旋转密封接头7及冷却管10、11、12、13进入到安装有称重传感器的秤体内腔90、91中,使秤腔内散热好,对称重传感器起冷却保护作用。这种旋转冷却装置可延长称重传感器的使用寿命10～20倍,使大包称重电子秤的系统称重精度保证在0.75%以上,可推广。

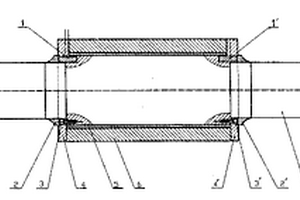

装配式复合轧辊 641

 0

本实用新型公开了一种装配式复合轧辊,其两端有凹槽的轧辊外套套装在芯轴的辊身部位,轧辊外套的左端、右端分别装有左端盖、右端盖,左端盖、右端盖上加工有凸键,左端盖、右端盖同芯轴之间嵌有左边方键、右边方键,有左连接螺栓、右连接螺栓将左端盖、右端盖同芯轴相连,而在芯轴的左端、右端辊颈上靠近左端盖、右端盖装有左轴肩、右轴肩,用左紧定螺栓、右紧定螺栓把左轴肩、右轴肩同左端盖、右端盖相紧连。这种装配式复合轧辊实用性强,使用寿命长,可推广到冶金轧钢企业。

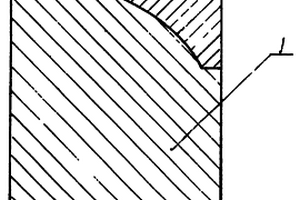

双金属硬质合金刀片 1112

 0

本实用新型公开了一种用于为打开冶金高炉出铁口同所使用的高炉开铁口钻头相配套用或机加工行业切削金属用或轧钢剪机用的双金属硬质合金刀片。用普通合金钢制作刀片的基体1,将刀片基体1的前端堆焊硬质合金构成耐磨刃口2,砂轮研磨后即可与高炉开口钻头固连配套使用或直接作金属切刀或轧钢剪切刀具。这种双金属硬质合金刀片的基体1为普通合金钢,价格低并可多次使用,从而降低了制作成本及可维修使用,可在各生产领域运用。

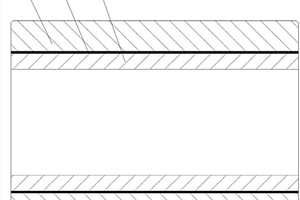

复合高速钢辊套 912

 0

本实用新型公开的一种复合高速钢辊套，包括：外工作层(1)、中间层(2)和内支撑层(3)，所述内支撑层(3)为低碳钢无缝管，厚度为10mm～50mm；所述中间层(2)通过电镀结合设置于所述内支撑层(3)外部，所述中间层(2)为铜层或者铜合金层，厚度为0.1mm～0.5mm；所述外工作层(1)为高速钢辊套，厚度为20mm～80mm，所述外工作层(1)与所述中间层(2)以及所述内支撑层(3)通过过盈配合组装，过盈量为0.01mm～0.3mm。通过在复合高速钢辊套的中间层电镀铜层或者铜合金层，借助铜或铜合金中间层熔化与外工作层和内支撑层进行液固相扩散，来实现内外层的冶金结合。这样，本复合高速钢辊套具备高耐磨性、高强度以及高韧性等辊套所需的全部特性。

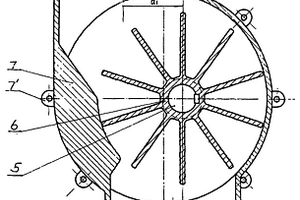

偏心式重力排灰阀 1065

 0

本实用新型公开了一种用于环保、冶金等行业的在灰斗、料仓下进行排灰、卸料的偏心式重力排灰阀。在类似蜗壳形偏心式结构的壳体内腔有用于安装大端盖的大圆柱面及为叶轮旋转密封面的小圆柱面,有第一紧定螺钉将大端盖固连在壳体的大圆柱面两边,大端盖与小端盖之间亦有第一紧定螺钉相连。阀轴的两头支承在小端盖中心孔中的深沟球轴承上,叶轮与阀轴为销键连接,在阀轴的两头分别安装有手动式摩擦盘和电磁制动器,它们可以保证在料斗或料仓的物料达到预期重量时进行卸料。这种偏心式重力排灰阀密封效果好,无漏气或漏风现象,节电、制造成本低,维护工作量少,有推广价值。

铸钩引锭头保护帽 721

 0

本实用新型公开了一种应用于冶金连铸生产的铸钩引锭头保护帽,主要由外罩4,隔热板3及内层膜2构成,在隔热板3上加装一挂钩段CD,保护帽紧扣在引锭头1上。当钢水从结晶器出来到达引锭头1上之前,先到达外罩4,然后逐步靠近隔热板3,由于隔热板3上有挂钩段CD,不致因钢水的到达使隔热板3立即变软或熔化而沿引锭头1向下滑,延缓了钢水直接接触引锭头1而烧坏引锭头的时间,而又能使钢水很好地与引锭头1沾附,待钢水完全凝固后又可实现引锭头1与连铸坯的分离。

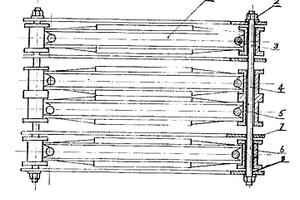

电动链条式起运吊具 1000

 0

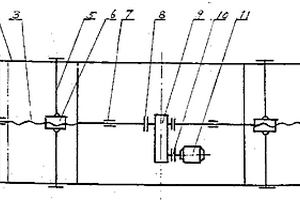

本实用新型公开了一种吊运钢坯或其它有规则形状的、由电动机调整吊挂链条间距的电动链条式起运吊具,它主要由支架、丝杆、螺母、滑动杆、联轴器、轴承座、减速机、电动机组成。当要吊运钢坯等物体时,提升本吊具,开启电动机,通过减速机带动丝杆旋转,丝杆的旋转联动滑动杆再带动吊挂链条,拉宽链条间的距离,使链条间距离大于待吊物体的长度或宽度,再放下本吊具,开启电动机反向旋转使吊挂链条间距缩小,同时挂住待吊物体,重新提升本吊具,拉宽吊挂链条间的距离,卸下链条完成吊运程序。本吊具结构简单,省工省事,适用于包括冶金行业及其它行业,是一件实用性很强的作业工具。

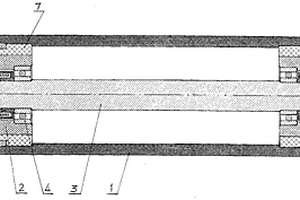

内迷式托辊 662

 0

本实用新型公开了一种内迷式托辊,在轴两头的辊颈上对称装配有轴承,紧挨轴承在轴两头的辊颈上对称装配有迷宫式密封圈,紧挨迷宫式密封圈于轴两头的辊颈上对称装配有止位圈。在内嵌式轴承座一头的外周镶嵌有多块垫块,内嵌式轴承座从轴的两头对称装到轴承、迷宫式密封圈和止位圈的外周,内嵌式轴承座连同垫块对称装配在辊体两头的内腔。这种内迷式托辊制作成本低、密封效果好、耐腐蚀,提高了使用寿命,不刮伤刮坏皮带,延长了皮带的更换周期,旋转阻力小,节能效果明显,可广泛用于矿山、冶金或化工等企业。

辗磨器 861

 0

本实用新型公开了一种辗磨器,在锥齿轮的腰槽装有锥齿轮压环,锥齿轮压环的顶部固连在锥轮架的内边,锥齿轮芯轴的一头套在锥齿轮的中心孔中,锥齿轮芯轴的另一头穿过锥轮架的孔伸出锥轮架的外边,锥齿轮芯轴与锥轮架相接触部分呈锥形。拧在锥齿轮芯轴上的螺母固定在锥轮架的外边。由锥齿轮、锥齿轮芯轴、螺母和锥齿轮压环构成的辗磨头呈品字形分布在锥轮架的内侧。这种辗磨器结构紧凑,散热效果好,使用寿命长,可用于各种公称容量的冶金高炉出铁口的刮削,有推广价值。

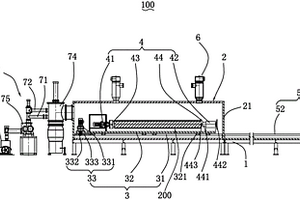

双金属复合坯料真空焊接装置 877

 0

本实用新型提供了一种双金属复合坯料真空焊接装置，包括支架、设于所述支架且具有箱门的箱体、设于所述箱体内用于驱动双金属复合坯料旋转的旋转机构、驱动所述旋转机构可沿垂直于箱门方向往复运动的传输机构、位于所述箱体外且与所述传输机构衔接的上料机构、与所述箱体连接的真空泵机组、及设于所述箱体顶部的电子束焊枪。本实用新型供的双金属复合坯料真空焊接装置，在保证复合坯料覆层与芯部的装配间隙为真空环境下对复合坯料的两端进行封口，为后续的热轧工艺提供净界面的环境以保证两种材料的冶金结合。

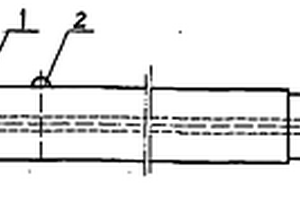

内密封钻杆 1049

 0

本实用新型公开了一种内密封钻杆,在圆柱形的杆体的外表面固连有定位块,在杆体的外表面还加工有外平槽,于杆体端部的内腔有能插入钻套的头部内圆柱密封段和为锥形或半球形的密封接触面。这种内密封钻杆具有密封性能好、传递力矩大和使用寿命长等特点,可用作大型冶金高炉上为打开铁口而使用的钻机的配套件。
