湖南长沙有色金属电冶金技术理论与应用

金属陶瓷结合剂CBN超薄切割片的3D打印制作工艺 748

 0

本发明公开了一种金属陶瓷结合剂CBN超薄切割片的3D打印制作工艺。先将CBN磨料、金属陶瓷结合剂粉末、专用粘结剂充分混合均匀，成为流动性浆状料，放入密炼机中密炼，密炼后将其放入造粒机中造粒，造粒后放入挤出机中拉丝，得到丝线状的打印材料，利用入基于FDM成型技术的3D打印机中并设置好相应的打印参数，打印成形后得到生坯，对生坯进行脱脂和烧结处理后，制得金属陶瓷结合剂CBN切磨工具成品。本发明采用3D打印与粉末冶金相结合的工艺，能满足金属陶瓷结合剂CBN切割片超薄性、高精度性等的需要，适合极薄、极小、极精等产品的个性化生产、批量化生产的需求，有利于降低产品的生产成本，改善质量。

黄钾铁矾强化光催化半导体硫化矿物生物浸出的方法 1030

 0

本发明公布了一种黄钾铁矾强化光催化半导体硫化矿物生物浸出的方法，属于生物冶金技术领域。在外加0.1‑6g/L生物合成黄钾铁矾以及光强为4000Lux‑12000Lux的可见光条件下利用嗜酸铁硫氧化细菌浸出半导体硫化矿物。显著提高半导体硫化矿物生物浸出效率。在可见光与黄钾铁矾联合作用下半导体硫化矿物浸出率比黑暗条件下不添加黄钾铁矾的对照组浸出率提高了33.5‑35.7％。本发明的方法能够显著提高半导体硫化矿物的浸出率，使得生物浸出技术在资源加工领域上的应用具有重大意义。

化学冻融处理铁矾渣的方法 1061

 0

本发明属于冶金固体废弃物处置领域，具体涉及一种化学冻融处理铁矾渣的方法。本发明应用冰冻‑融化技术手段处理铁矾渣，结合硫脲、氯化钠和磷酸氢二钠等化学试剂的作用调控铁矾渣中铅、银等共存金属的形态与分布，该方法可使铁矾渣的浸出毒性降低60％～80％，有助于后续金属资源的分离回收或无害化处理。此外，化学试剂可返回冻融循环过程，实现了绿色、低耗、节能处理铁矾渣，该过程无需经过高温焙烧或高酸高碱水热处理，也为处理等其他含水高的冶炼、化工废渣或污泥提供了新思路。

烧结混合料的定质量取样装置 1058

 0

本申请涉及冶金烧结技术领域，提供一种烧结混合料的定质量取样装置物料缓冲槽、定质量容腔、取样杯和控制器；物料缓冲槽的物料输出端口连通定质量容腔的物料进口，在物料缓冲槽的物料输出端口或者定质量容腔的物料进口设置物料进口插板，在定质量容腔的物料出口设置有物料出口插板，物料缓冲槽靠近物料输出端口的侧壁上还设置有用于检测物料缓冲槽内混合料高度的第一料位开关。在实际应用过程中，混合料经过物料缓冲槽进入并充满定质量容腔后，物料进口插板关闭物料输出端口或者物料进口，在定质量容腔中截留定体积的混合料，并将截留的定体积混合料输送到取样杯中，由于混合料堆密度固定，从而获得定质量的混合料。

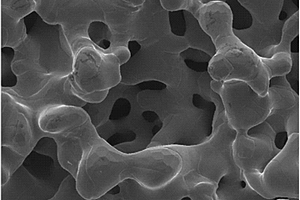

梯度金属基多孔材料及其制备方法和应用 1112

 0

本发明涉及一种梯度金属基多孔材料的制备方法和应用。本发明通过将水基浆料注入模具中，利用冷冻温度场使水基浆料定向凝固成型，将所得冷坯冷冻干燥去除冰晶，然后脱除粘结剂，高温烧结制备出金属基多孔材料。通过调节浆料性能，可以获得不同成分、不同孔隙率、不同孔径的梯度多孔结构。本发明具有工艺简单，可制备不同成分、不同孔隙率、不同孔径的梯度多孔材料，在化工化学、电极材料、生物医药、湿法冶金等领域具有较大的应用潜力。

晶型转化节能装置、氧化铝焙烧系统及其生产方法 1139

 0

本发明提供一种晶型转化节能装置，包括主箱体、落料管、压力平衡管、返料管和布风机构，效果是：结构精简，便于制作；便于控制物料在主箱体内停留适当的时间，确保物料完成晶型转化，使得产品达到优质冶金级氧化铝质量要求。本发明还提供一种氧化铝焙烧系统，包括主焙烧炉、旋风分离装置以及上述晶型转化节能装置，效果是：通过晶型转化节能装置和现有的氧化铝焙烧系统的结合，具有能降低焙烧主炉温度、降低燃料单耗或提高焙烧炉产能、降低焙烧炉初始氮氧化物浓度等特点；通过二次供风装置的设计，大大降低焙烧炉初始氮氧化物的排放量。本发明还公开一种氧化铝的生产方法，工艺流程精简，具有高效、节能减排的特点，易于工业化生产。

锌电积用阳极材料及其制备方法 895

 0

本发明公开了一种锌电积用阳极材料及其制备方法，属于有色金属湿法冶金技术领域。所述锌电积用阳极材料为Fe‐Si金属间化合物。其制备方法为：按设计的阳极材料组分原子配比配取Fe源粉末和Si源粉末，混合，然后再加入成型剂，进一步混合均匀后，采用模压成型，得到坯料，坯料经采用真空分段式无压烧结，制备得到Fe‐Si金属间化合物多孔材料。本发明所设计和制备的锌电积用阳极材料用于锌电积过程时多孔结构可有效增加材料比表面积，从而大大降低阳极实际电流密度。与传统铅银合金阳极相比，本发明所的产品具有较低的槽压，较高的电流效率和较高的产品锌纯度，可显著降低生产成本，完全避免了金属Pb对阴极产品和生态环境的污染。

高起动转矩、低起动电流高性能回转电机 847

 0

本发明公开了一种高起动转矩，低起动电流高性能回转电机，电机的转子导条由两种不同电阻率材料复合而成，靠近转子外缘部分的材料电阻率高，靠近转子槽底部分的材料电阻率低，两种材料以冶金结构形成一个整体；电机起动时，由于趋肤效应，转子电流大部分从靠近转子外缘高电阻率材料中流过，电阻增加，使得电流减小，起动力矩增加，实现了大起动力矩，小起动电流；随着电机转速的上升，趋肤效应逐渐消失，电流按电阻的大小分配流过转子绕组各层材料，由于靠近转子槽型底部的材料电阻率低，面积大，绝大部分电流从该部分材料中流过，使得电机的机械特性接近普通超高效电机，具有极硬的机械特性，极大地提高了电机的驱动效率。

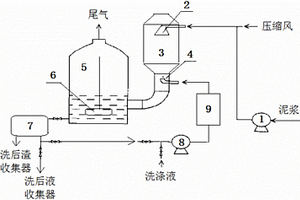

泥浆状物料动力波洗涤装置及其洗涤方法 819

 0

一种泥浆状物料动力波洗涤装置及其洗涤方法，所述装置，包括洗涤槽、气液分离器、液固分离器，所述洗涤槽的槽体中设有泥浆雾化器与洗涤水喷嘴。其洗涤方法是先将泥浆状物料在气相中分散，借助泥浆雾滴与洗涤液射流及压缩风相遇后，在洗涤槽内形成高度湍动的“泡沫区”‑动力波，使固体颗粒与气体及迅速更新的液面接触，形成气‑液‑固混合物，气‑液‑固混合物依次经气‑液分离和固‑液分离后，完成泥浆状物料的高效连续洗涤过程。本发明装置结构合理，作业效率高，洗涤效果好，操作简便，适用于冶金、化工等行业泥浆状物料洗涤的大规模工业生产。

复杂硫化铋矿的一步炼铋清洁冶炼方法 710

 0

本发明涉及一种复杂硫化铋矿的一步炼铋清洁冶炼方法，属于清洁冶金和有价金属综合回收利用技术领域。本发明将复杂硫化铋精矿与固硫剂、还原剂及少量添加剂按一定比例混合均匀后放入熔炼炉。在高温及强还原性条件下，复杂精矿中的铋、铅、钼等有价金属的硫化物与富铁物料中的铁氧化物发生还原固硫反应，一步产出粗铋、冰铜和炉渣。其中铋、铅、钼等有价金属富集在粗铋中，硫以FeS及Cu2S的形式固定在冰铜中，脉石矿物与还原剂中的灰分及与富铁物料中的部分铁氧化物生成硅铁钙三元渣。本发明实现了铋、铅、钼、铜、银等有价金属的高效富集回收，过程中消耗熔剂少，一步熔炼得到粗铋合金，成本低，且无SO2烟气产生，避免了其对环境的污染。

多层熔体高度的测量方法 709

 0

本发明提供一种液位测量方法，用以测量多层熔体中每层熔体的高度。本发明在传感器上设置多个测点，获得被测熔体不同高度区间的电阻值；基于电阻值与区间高度之间的关系，识别出分层熔体界面所在区间；利用单层熔体的电阻值，推算出分层熔体界面的准确位置，进而计算出每层熔体的高度。本发明使用多个环形测点一次性测出分层熔体的分界面高度，以及各层电阻率，简化了测量过程，提高了测量的效率，适用范围广，可用于高温、腐蚀等介质的特殊场合，可以广泛应用于石油、化工、冶金等行业中。

铝基钨酸锆颗粒复合材料的制备方法 726

 0

本发明属于冶金领域的铝基材料，尤其是铝基钨 酸锆颗粒复合材料及制备方法，在10～600MPa压力下，使铝 液快速渗入预热的 ZrW2O8或 (SiCp+ZrW2O8)粉末预制坯颗粒间隙中，并快速冷却凝固，得到 全致密、 ZrW2O8体分比高、基体金属与钨酸锆结合强度高、近零膨胀的 复合材料。本发明的 ZrW2O8/Al复合材料的浸渗复合尚属首次；本发明的 ZrW2O8/Al复合材料具有全致密、 ZrW2O8体分比高、基体金属与 ZrW2O8结合强度高、近零膨胀等优点，可用于精密光学平面镜、 光纤通信领域、医用材料、低温传感器及日常生活等。

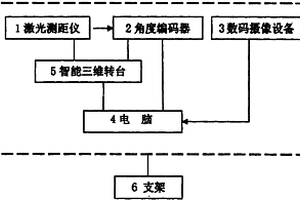

体积精密测量装置及其方法 904

 0

本发明公开了一种适合冶金、煤矿、电力、建筑等行业使用的体积精密测量装置及其方法。包括激光测距仪(1),角度编码器(2),电脑(4)和支架(6),其特征在于:激光测距仪(1)和角度编码器(2)安装在智能三维转台(5)上,智能三维转台(5)安装在支架(6)上;摄像或照相设备(3)安装在支架(6)上;所述激光测距仪(1)、角度编码器(2)、摄像或照相设备(3)和智能三维转台(5)都与电脑(4)连接。本发明减少了人为因素对测量精度的干扰,增加了测量点的信息量,提高了测量精度,降低了测量者的劳动强度。

曲线过滤装置 670

 0

本发明涉及一种过滤装置。它是在气体或液体流经的管路中设置过滤增效片,使气体和液体流经的线路由直线变为曲线,过滤增效片的直径与管路的直径相同。具有上述结构的本发明当气体或液体流经过滤增效片时,气体和液体流经的线路由直线变为曲线,从而延长了过滤的长度及流体在管路中停留的时间,因此加强了过滤效果。且过滤材料可以局部更换,从而更充分地利用了过滤材料,延长了设备的使用寿命。本发明的应用范围非常广泛,如香烟的过滤嘴、汽车的机油滤清器、空气滤清器、冶金熔炉的陶瓷过滤层等等,都可采用本发明的设计构思。

从锌电积阳极泥中回收锌、锰、铅和银的方法 656

 0

一种从锌电积阳极泥中回收锌、锰、铅和银的方法，是将锌电积阳极泥进行湿式球磨后，过滤，滤液作为锌冶炼系统原料；滤渣与酸性溶液混合并加入还原剂，进行还原反应，浸出锰，过滤，得浸出液和浸出渣，浸出液经净化后，采用电解法制备二氧化锰；浸出渣为高铅渣，作为铅冶炼系统原料回收铅和银。本发明具有投资少，工艺简单，成本低，易于操作等特点；整个流程均为绿色冶金工艺流程，环境友好，可有效提高资源的综合回收和利用效率，电解得到的电池级二氧化锰作为新能源材料，利于环境的保护和资源的高附加值利用。易于实现工业化大规模应用。

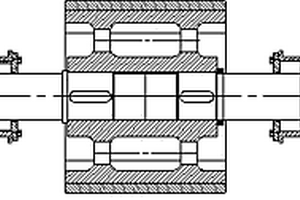

四辊破碎机镶套式主、被动辊 894

 0

一种四辊破碎机镶套式主、被动辊，属于冶金机械领域。其克服了现有四辊破碎机主、被动辊结构复杂、不耐磨、成本高等不足。本主动辊（附图1）、被动辊分别由辊套、辊芯、主动轴、被动轴等组成。辊套与辊芯之间采取过盈配合，辊芯与主动轴、被动轴之间采用带键的间隙配合。辊芯采用带加强筋板结构，辊芯外圈对称开有二至四条氧割小槽。辊套采用耐磨钢制成，与独特的热处理工艺相结合所生产出，辊套外圈耐磨层硬度达HRC48-55，深度大于35mm,辊套内圈硬度为HRC30-35,在硬度和韧性双方实现了完美的统一，其使用寿命提高两倍，成本下降30％。辊套磨损后在线切削采用特制刀具，能确保车削高硬度辊套的加工质量。更换新辊套采用热油加热，简单、迅速。

制备氧化钪的方法 1121

 0

本发明涉及湿法冶金领域，具体而言，涉及一种短流程制备氧化钪的方法，包括以下步骤：酸溶；萃取：调整料液的酸浓度为0.5‑3 mol/L，采用萃取剂进行1‑6级逆流萃取，控制有机相/水相体积比在30:1‑1:30之间，得到含钪有机相；其中，萃取剂为p227和TBP的混合物；酸洗：配置3‑5 mol/L的无机酸逆流酸洗含钪有机相，控制有机相/水相体积比在30:1‑1:30之间；得到洗涤之后的有机相；以及沉淀和煅烧。在本发明中，通过试剂和工艺的创新，将反萃和沉淀合二为一，省掉反萃及草沉前配料步骤，简化了现有氧化钪的提纯工艺和操作流程，节省了操作成本。

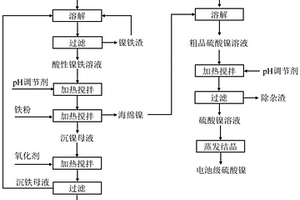

从镍铁合金中分离镍和铁的方法和应用 993

 0

本发明属于湿法冶金领域，公开了一种从镍铁合金中分离镍和铁的方法和应用，该方法包括如下步骤：将镍铁合金溶解于酸液中，过滤，取滤液，得到酸性镍铁溶液；将酸性镍铁溶液调节pH，加热，搅拌，加入铁粉继续加热搅拌，得到海绵镍和沉镍母液；将沉镍母液进行氧化沉铁，得到氢氧化铁渣和沉铁母液；将海绵镍溶于硫酸中，过滤，收集滤液，升温，调节pH，得到硫酸镍溶液。本发明使用酸液将镍铁合金溶解后，通过铁粉将溶液中的镍置换得到海绵镍，沉镍母液氧化后生成氢氧化铁，镍含量低于0.4％，沉铁母液则可以返回浸出段，海绵镍经过酸溶、除杂、蒸发结晶后可得到电池级的硫酸镍产品。

高温相转化法处理熔盐氯化废渣的方法 1032

 0

本发明公开了一种高温相转化法处理熔盐氯化废渣的方法，包括以下步骤:(1)熔盐氯化废渣出炉后，在保温下进行固液分离，获得未反应的残渣返回熔盐氯化炉中；(2)获得滤液输送至已预热的高温反应炉中，升温至设定温度，然后加入添加剂进行反应，与氯化钙、氯化镁难挥发氯化盐生成沉淀；(3)将反应产物进行固液分离，获得滤液即为氯化钠为主的熔盐，循环进入氯化炉；沉淀排渣后，可用作建材原料或制磷肥原料。本发明的高温相转化法处理熔盐氯化废渣的方法，采用火法冶金方法处理熔盐氯化废渣，结合生产现状，生产效率比水溶法高，从熔盐氯化废渣中获得新熔盐的简洁方法；能实现熔盐的循环利用，大幅降低熔盐氯化工艺持续补充新盐的成本问题。

激光增材制造切变型相变阻裂的方法 706

 0

本发明公开了一种激光增材制造切变型相变阻裂的方法，包括，采用激光增材制造技术，以具有FCC→HCP马氏体相变的高熵合金粉末为增材制造专用粉末；对所述金属粉末在真空干燥箱中干燥12h，干燥温度为120℃；对干燥好的高熵合金粉末进行增材制造打印，打印参数为：激光功率为400W；扫描速度为800‑1600mm/s；扫描间距为0.09mm；铺粉厚度为0.03mm；基板预热温度为100℃。本发明解决了传统激光增材制造过程中由于熔池内高温度和高应力梯度所导致的热裂纹变形等冶金缺陷产生难题。并在这一研究基础上，将应力诱发马氏体相变抑制增材制造合金中热裂纹的思路扩展到其他增材制造合金体系中，为增材制造无裂纹合金提供新方法。

硅酸钠溶液析出含硅水合物的方法 855

 0

本发明公开了一种硅酸钠溶液析出含硅水合物的方法，属于冶金技术领域，具体为硅酸钠溶液中加入晶种进行分解，得到含固相的分解浆液，所述固相为含硅水合物。本发明为经济高效实现硅酸钠溶液中硅钠分离、回收硅酸钠溶液中的碱提供了一条全新的技术路线，解决了工业上存在的碱损失大、或产出渣量大、或后续溶液需苛化处理等技术难题。

细晶钼板的快速制备工艺 721

 0

本发明公开了一种细晶钼板的快速制备工艺，属于粉末冶金技术领域，包括以下步骤：(1)制粒；(2)压制；(3)微波烧结：在微波烧结炉中，真空条件下将生坯快速加热至1500～1600℃并保温10～40min，得到致密度大于95％的烧结钼板坯；(4)交叉轧制：在还原气氛下，将步骤(3)所得烧结钼板坯快速加热至1200～1400℃并保温20～40min，进行开坯交叉轧制，然后进行2～4道次加热轧制，每道次加热温度下调40～60℃，每道次加热轧制的变形量为20～25％，退火处理后，得到晶粒细小且均匀的钼板。本发明采用纳米粉末结合微波烧结技术对钼粉进行致密化，使得烧结坯晶粒细小，平均晶粒度为0.5～2μm，显微组织均匀；采用交叉轧制后晶粒尺寸约为2～4μm，板材微观组织均匀、晶粒细小，板材强度得到进一步提高。

高体积分数碳化硅颗粒增强铝基复合材料与铝硅合金的钎焊方法 919

 0

本发明公开了一种高体积分数碳化硅颗粒增强铝基复合材料与铝硅合金的钎焊方法，包括以下步骤：S1、对碳化硅颗粒增强铝基复合材料与铝硅合金的待焊面进行表面清理；S2、在步骤S1处理后的铝硅合金的待焊面预置陶瓷粉；S3、将钎料放置在铝硅合金和碳化硅颗粒增强铝基复合材料的待焊面之间，组成待焊件；S4、保护气氛下，将待焊件加热升温，保温并加压至5～20MPa，继续保温保压，随后随炉冷却至室温。本发明的钎焊方法，利用硬质陶瓷粉辅助金属钎料破除碳化硅颗粒增强铝基复合材料与铝硅合金表面的氧化膜，钎料在碳化硅颗粒增强铝基复合材料与铝硅合金表面得到充分润湿、铺展，促使碳化硅颗粒增强铝基复合材料与铝硅合金的连接表面的冶金结合。

利用金属吸氢膨胀促进金属坯体致密化的方法 719

 0

本发明涉及一种利用金属的吸氢膨胀作用，促进金属坯体致密化的方法。所述吸氢膨胀作用是指某些金属块体或金属粉末在氢气气氛和一定温度条件下，吸收氢气产生体积膨胀效应。在刚性模套的约束下，将需要致密化处理的金属坯体周围填充吸氢金属。通过金属吸氢产生体积膨胀效应，从而向内部施压致使金属坯体内部孔隙闭合，进而致密度提升。本发明提供了一种在中低温度、氢气氛下制备高致密度或全致密金属材料的方法。本方法可作为一种新型粉末冶金致密化技术，也可用于消除金属材料内的残余孔隙的方法以提高材料各项性能。

强化红土镍矿烧结的复合添加剂及其使用方法 692

 0

本发明属于冶金及材料科学技术领域，具体涉及一种强化红土镍矿烧结的复合添加剂及其使用方法，其成分如下：镍冶炼废渣55～75wt％；红土镍矿磁选尾渣5～15wt％；废活性炭20～30wt％。所述的镍冶炼废渣为硫化镍熔炼过程产生的熔炼渣；所述的红土镍矿磁选尾渣为红土镍矿直接还原‑磁选产生的非磁性物；所述的废活性炭为烧结烟气脱硫脱硝过程产生的废弃活性炭。本发明通过烧结过程中添入多功能复合添加剂，强化红土镍矿烧结，提高烧结矿强度、降低烧结固体能耗。

互相关涡流热成像缺陷检测和层析成像方法及系统 796

 0

本发明公开了一种互相关涡流热成像缺陷检测和层析成像方法及系统。系统可在脉冲、锁相、调频、调相等模式下工作，产生不同的调制信号，通过调制高频交流信号生成不同的激励信号，以对被检对象进行感应加热，同时记录被检对象表面随时间变化的温度信息作为检测数据。采用或产生特定信号作为参考信号，对检测数据与参考信号实施互相关算法，实现脉冲压缩，得到检测数据与参考信号在不同时刻的同相、正交、幅值和相位等匹配信息。从匹配信息中提取特征值，增强检测信噪比，提高内部缺陷检测能力，抑制表面发射率变化，实现被检对象的层析成像。该方法及系统可应用于航空航天、新材料、石油化工、核电、铁路、汽车、特种设备、机械、冶金、土木建筑等领域的装备无损检测、材料表征评估、产品质量控制和结构健康监测。

富集氰化金泥中金的方法 1044

 0

本发明属于冶金领域，公开了一种高效富集氰化金泥中金的方法，将氰化金泥在催化剂存在下的高温氢氧化钠溶液中通入氧气加压氧化，使Zn、MeS、SiO2、Al2O3和有机物溶解，Cu、Pb、Fe和Ag等完全氧化后进入碱性浸出渣，碱性浸出渣再用硝酸溶解时，使CuO、PbO、Ag2O、Fe2O3和CaO等全部进入溶液，金高效富集于溶解渣中。本发明采用两段选择性溶解过程实现氰化金泥中杂质深度脱除和金高效富集，杂质脱除率大于99.0%，富集物中金的含量在99.0%以上；过程中金始终不溶解，回收率大于99.999%；过滤速度快、技术指标稳定；环境污染小、杜绝了氮氧化物逸出；工艺过程简单、劳动强度小和处理成本低。

含锡锌磁铁精矿生产高炉用酸性球团矿的方法 826

 0

含锡锌磁铁精矿生产高炉用酸性球团矿的方法。本发明采用链篦机-回转窑工艺,主要包括铁精矿配加粘结剂进行配料、混匀、润磨、造球、干燥、预热及弱还原焙烧等过程。采用本发明,可实现含锡锌铁精矿中的铁、锡、锌的综合利用,为高炉炼铁提供优质酸性球团矿原料;预热球团抗压强度可达410-1050N/个,AC转鼓小于5%;球团矿抗压强度达2000-3300N/个,残余锡含量0.03-0.07%,残余锌含量为0.025-0.065%,成品球团矿转鼓强度为96.5-98.0%,耐磨指数为1.50-2.50%;成品球团矿冶金性能指标如下:还原膨胀率小于9.0%,还原粉化指数(+3.15MM)>99%。

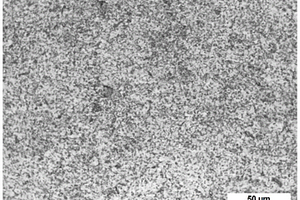

高温耐磨合金钢及其生产方法 648

 0

本发明高温耐磨合金钢由按比例配制的废钢、高碳铬铁、钼铁、钒铁、钛铁、锆、铝、稀土元素和适量的硅、锰脱氧剂经熔炼、扩散均匀化退火与球化退火、淬火、两次以上的回火等工艺流程生产而成。本发明通过多元少量合金化、熔体净化、热处理强化和组织细化,可显著改变合金钢的热稳定性和耐磨性能,并使晶体细化、碳化物细小且分布均匀,同时还在硬度、抗拉强度、冲击韧性、热蚀失重速率、摩擦磨损失重等方面具有优良的综合性能,因此它是钢铁冶金行业中制造高温耐磨导卫轮和轧辊等的理想材料。

二次铝灰一段活性可控溶出过程脱除氟氯的方法 964

 0

本发明涉及铝清洁冶金技术领域，具体公开了一种二次铝灰一段活性可控溶出过程脱除氟氯的方法，具体包括：在低固含条件下，将铝灰分批加入至含有有机物添加剂的水中，控制溶出体系温度并搅拌溶出获得溶出浆液；从溶出浆液中抽提含氟氯水溶液，获得的高固含浆液用于一段活性溶出；向含氟氯水溶液中加入苛性碱，种分析出粗粒氟化盐并进行分离，获得除氟碱液；向除氟碱液中加入除氯添加剂反应，并进行固液分离，将除氯碱液返回一段活性溶出工序。本发明高效安全处置了铝灰中氟、氯、氮和氢等有害元素，减少了氟氯对拜耳法生产氧化铝或后续氧化铝基材料制备的影响，能显著提高二次铝灰综合利用的安全性和氧化铝回收率，便于高值化利用。
