河北邯郸有色金属冶金技术理论与应用

小型试验室煤粉混合机 815

 0

一种小型试验室煤粉混合机,属于冶金试验设备技术领域,用于将两种或更多种干燥煤粉均匀地混合,以满足试验的要求,其技术方案是:它包括混料鼓和喷枪,混料鼓由两个圆台形壳体组合而成,在两个圆台大端壳体边缘分别在内侧和外侧有相对应的凹槽,两个凹槽相互嵌合,凹槽外套有腰箍,两个凹槽与腰箍由固定螺栓相连接,混料鼓的一端的圆台形壳体的圆台小端有连接孔与驱动轴相连接,混料鼓另一端的圆台形壳体的圆台小端有连通混料鼓内腔的插孔,插孔直径与喷枪的喷管为可滑动的紧密配合,插孔外周的壳体端面上有螺纹连接的端盖。本实用新型在混料鼓旋转的同时还可以由喷枪进行气体搅动,达到充分混合,混料鼓为两体结构,便于装料、卸料和清理。

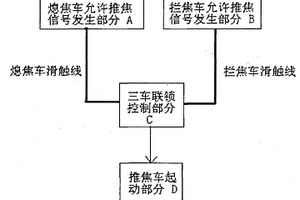

焦炉三车联锁控制装置 866

 0

一种焦炉三车联锁控制装置,属冶金焦化设备技术领域,目的是提供一种结构简单、价格低廉、运行稳定可靠、维护方便的焦炉推焦控制装置,其技术方案是:它由熄焦车允许推焦信号发生部分、拦焦车允许推焦信号发生部分、三车联锁控制部分、推焦车起动部分组成,熄焦车允许推焦信号发生部分和拦焦车允许推焦信号发生部分分别安装在熄焦车和拦焦车上,它们的信号输出端分别通过滑触线与三车联锁控制部分的信号输入端相连接,三车联锁控制部分的信号输出端与推焦车起动部分相连接。安装本实用新型后,推焦车只有在熄焦车和拦焦车都发出允许推焦信号时才能实施推焦作业,这就大大提高推焦的安全系数,避免了红焦落地等重大生产事故的发生。

红外测温用铸坯表面水汽吹扫器 638

 0

一种红外测温用铸坯表面水汽吹扫器,属于冶金行业连铸设备技术领域,用于消除铸坯表面的高温水汽,对铸坯表面进行准确测温,其技术方案是:它由吹管、压缩空气室组成,吹管为圆筒管,压缩空气室为环形腔室,压缩空气室环绕在吹管的上部,与吹管固定连接,压缩空气室的腔室有连通管道与压缩空气发生装置相连接,压缩空气室的腔室与吹管腔室之间连接有多个压缩空气喷管,压缩空气喷管环绕吹管腔室的管壁均布。本实用新型通过吹管引导空气流动,以改变原有铸坯表面水汽流场,同时压缩空气室内的压缩空气通过有特殊角度的压缩空气喷管在吹管腔体通道内形成喷射泵效应,原有水汽区域形成微负压区域利于红外能量辐射,以实现红外测温装置的准确测温。

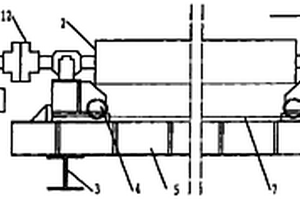

移动式宽皮带布料装置 803

 0

一种移动式宽皮带布料装置,属冶金设备技术领域,用于解决宽皮带布料装置因检修空间狭小,检修、更换部件困难的问题。构成中包括底座、设置在底座上的传动滚筒、托辊、尾滚筒和宽皮带,宽皮带闭环安装在传动滚筒和尾滚筒上,传动滚筒与传动系统传动连接,改进在于:所述底座下部设有行走轮,行走轮由轨道支撑。本实用新型采用在布料装置下部安装行走轮和设置轨道的设计,使宽皮带布料装置可整体移动,检修时可方便地更换、维修有关部件,节省了人力物力并可大大缩短检修时间,提高烧结机作业率和烧结矿的产量。本实用新型解决了宽皮带布料装置在烧结机特别是大型烧结机上推广使用的难题,推广前景十分广泛。并具有安装方便、运转灵活等特点。

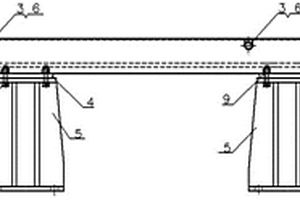

可快速更换的棒材飞剪导槽 915

 0

本实用新型涉及一种可快速更换的棒材飞剪导槽，属于冶金行业棒材生产设备技术领域。技术方案是：包含固定导槽（1）、移动导槽（2）、耳轴（3）、底座（5）和凹槽（6），所述固定导槽（1）和移动导槽（2）均为弧形，固定导槽（1）所在圆的半径大于移动导槽（2）所在圆的半径，固定导槽（1）固定在底座（5）上，固定导槽（1）两侧的导槽壁上设有若干对凹槽（6）；移动导槽（2）两侧的导槽壁上设有与固定导槽（1）两侧导槽壁上的凹槽（6）相配合的耳轴（3）。本实用新型的有益效果是：采用固定导槽和移动导槽结合的形式，满足不同轧制规格的工艺要求，固定导槽固定在底座上，移动导槽依靠耳轴与凹槽相互配合实现拆装，更换简单快捷。

用于高炉供料系统的除尘装置 895

 0

本实用新型公开了一种用于高炉供料系统的除尘装置，属于冶金设备技术领域，包括上料小车及两侧的上料溜槽，上料溜槽的出料口与高炉料仓仓口对应；在上料溜槽的前后两侧设除尘罩，除尘罩通过除尘支管与除尘主管相连通；在仓口的两侧、沿仓口的延伸方向设有导轨，在仓口两端设卷帘箱，卷帘的一端与卷帘箱中的转轴固定连接、另一端伸出卷帘箱且伸出卷帘箱的部分与导轨滑动连接；卷帘可卷绕在转轴上，转轴的一端伸出卷帘箱并与外部的驱动装置相连接；卷帘远离卷帘箱的一端通过挡板与邻近的除尘罩远离上料溜槽的一侧固定连接。本实用新型对高炉槽上上料过程中产生粉尘导致污染环境的问题进行了有效的治理，消除了粉尘污染，改善了车间的工作环境。

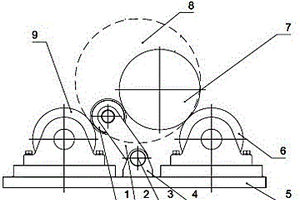

支撑辊拆装机变径装置 693

 0

本实用新型涉及一种支撑辊拆装机变径装置，属于冶金行业板带生产设备技术领域。技术方案是：拆装机主动托辊（6）和拆装机从动托辊（9）分别设置在拆装机底座（5）上，拆装机主动托辊（6）和拆装机从动托辊（9）之间的距离与直径较大的支撑辊相匹配，摇臂（2）的一端通过快拆销（3）转动连接在支座（4）上，所述支座（4）固定在拆装机主动托辊（6）和拆装机从动托辊（9）之间的拆装机底座（5）上，摇臂（2）的另一端和中间托辊（1）转动连接，中间托辊（1）压靠在拆装机从动托辊（9）上。本实用新型的有益效果是：既能拆装大直径支撑辊及其轴承座，又能拆装小直径轧辊及其轴承座，拓展了支撑辊拆装机的工作范围，具有结构简单、拆装快速。

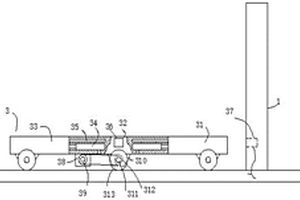

过跨平车移动位置定位装置 860

 0

本实用新型公开了一种过跨平车移动位置定位装置，涉及冶金自动化控制领域，其包括车间立柱、操作箱、平车主体，所述车间立柱上固定有与操作箱电性连接的光电开关，平车主体包括中部板，中部板的两端分别设置有右端板、左端板，所述中部板的两端均嵌装固定有电动缸，两个电动缸的活塞杆分别与右端板、左端板固定，所述中部板的两端均活动插接有横向的矩形限位板。本方案通过车间立柱、操作箱、右端板、中部板、左端板、电动缸、矩形限位板、反光镜和光电开关的设置，不仅方便操作人员对平车的实际位置进行定位，无需在平车主体上多安装电气元件，无需增加电缆，提高平车运行的安全性。

天车快速更换车轮装置 1120

 0

本实用新型公开了一种天车快速更换车轮装置，涉及钢铁冶金领域技术领域，本实用新型包括滑轮外壳，滑轮外壳的一侧固定有一辅助升降的电动液压千斤顶机构，电动液压千斤顶机构包括泵站、第一电机、综合阀体、第一高压软管、第二高压软管，固定架、液压缸和防滑盘，滑轮外壳的顶部焊接连接有泵站，泵站的顶部固定有第一电机。本实用新型通过第一电机的运作和液压缸的运作，实现了对天车的升降，从而使得天车易于更换车轮，节省时间和人力，本实用新型通过第二电机的运作，使得螺纹杆进行旋转使得第一固定块进行移动，实现了在车轮的固定，从而使得车轮安装和拆卸更加便捷。

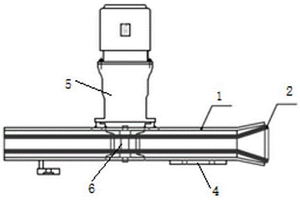

棒材飞剪剪前导槽 1098

 0

本实用新型涉及一种棒材飞剪剪前导槽，属于冶金行业棒材生产设备技术领域。技术方案是：大导槽（1）为方管形，大导槽（1）的进口端为喇叭形，大导槽（1）固定在导槽底座（4）上，大导槽（1）相对应的两个侧面上分别设有与卡轴（6）相匹配的U型槽（3）；所述小导槽（2）的结构与大导槽（1）的结构相同，小导槽（2）的外形尺寸小于大导槽（1），小导槽（2）通过卡轴（6）固定在大导槽（1）内，小导槽（2）和大导槽（1）的中心线重合。本实用新型的有益效果是：能够提高导槽的更换效率，缩短导槽更换时间，避免拆导槽底座。而且通过导槽底部的传送辊能够减少棒材表面的划伤缺陷。

检测精炼炉钢水包壳体温度的装置 742

 0

本实用新型涉及钢铁冶金技术领域，尤其涉及一种检测精炼炉钢水包壳体温度的装置。装置包括设置有三相电极进行电弧加热的精炼炉钢水包，设置在精炼炉钢水包包壳外正对三相电极和渣线交叉处以及包壳底部透气砖氩气管道接头处的多相测温仪，实时采集多相测温仪检测温度信号的报警控制系统。本实用新型的一种检测精炼炉钢水包壳体温度的装置用于预防钢水包被磨穿漏钢事故，避免经济损失，提高生产安全性。

铣样机升降台防护装置 647

 0

本实用新型涉及一种铣样机升降台防护装置，属于冶金行业炼钢生产化学检测试样加工设备技术领域。技术方案是：风琴式伸缩防护罩由PVC骨架（1）、三防布（2）、顶部法兰（3）、底部法兰（4）和防护叶片（7）构成，顶部法兰（3）和底部法兰（4）之间设置多个PVC骨架（1），顶部法兰（3）、底部法兰（4）、PVC骨架（1）和防护叶片（7）通过三防布（2）连接成一个整体结构，所述三防布（2）为折叠状可伸缩结构，防护罩顶盖（5）固定在铣样机（12）上，连接叶片（6）固定在试样升降台（8）上。本实用新型的有益效果是：可以有效的防止铁屑飞溅到升降台滑动轨道和滑动块上，不会影响到铣样机的正常使用。

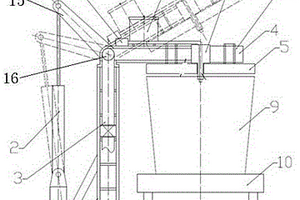

在铁水罐对废钢进行在线预热的装置 1028

 0

本实用新型涉及一种在铁水罐对废钢进行在线预热的装置，属于冶金行业转炉废钢预热设备技术领域。技术方案是：悬臂梁（4）和转臂（15）的一端通过销轴（16）转动连接在烘烤支架（1）上，转臂（15）的另一端与仰角驱动液压缸（2）的活塞杆连接，碳化稻壳储料筒（7）和铁水罐盖（5）分别固定在悬臂梁（4）上，铁水罐盖（5）上设有烧嘴（6）和加料孔（14），烧嘴（6）与燃气管道（3）连接。本实用新型的有益效果是：可有效利用铁水罐空闲等待时间对铁水罐内的废钢进行烘烤加热，并在废钢加热完成后向废钢表面喷洒碳化稻壳对预热后废钢进行保温，增加转炉热源。

可连续生产的沉淀反应釜 1114

 0

一种可连续生产的沉淀反应釜，属于冶金及化工生产设备技术领域，用于湿法制备铁氧体的可以连续生产，其技术方案是：它由反应釜外壁、反应釜内桶、蒸汽加热套、釜盖、搅拌及提升装置、测温装置组成，蒸汽加热套位于反应釜外壁和反应釜内桶之间，在反应釜外壁和蒸汽加热套之间有出料通道，在反应釜外壁和蒸汽加热套之间还安装有进料管道、气氛管道、蒸汽进出管道，搅拌及提升装置和测温装置安装在反应釜内桶中，反应釜内桶的上边缘与出料通道相连通。采用本实用新型，反应完成后的物料通过出料通道进入下层的分流装置，保证生产的连续性；釜盖、取样孔、进料管道、气氛管道、蒸汽加热套、搅拌及提升装置和测温装置可以满足多种功能需要。

拉锯式DC-DC系列变换装置 1117

 0

一种拉锯式DC-DC系列变换装置,由输入滤波电路、控制电路、拉锯电路、输出全波整流滤波电路等组成。本实用新型不存在“共态导通”问题,具有可靠性好,变换效率高,可达90—97%;变换功率可做得很大,且增加或减小变换功率的方法简单灵活等优点,可广泛应用于机械、轻化工、矿山、冶金、航天、石油等各个领域,使各领域的电气化、自动化程度大大提高,具有显著的节能效果。

基于钢水成分的异钢种异断面混浇坯精准切割的控制方法 994

 0

本发明涉及基于钢水成分的异钢种异断面混浇坯精准切割的控制方法，属于冶金控制方法技术领域。本发明的技术方案是：通过对实际产出混浇坯不同位置进行成分分析，计算主要成分在混浇时的变化曲线；对混浇坯成分曲线进行无量纲化处理，进行数据拟合，得出临界混浇重量区间；应用在线调宽技术，计算混浇过程铸坯宽度对长度的变化曲线，并推导混浇重量随长度的计算公式；根据临界混浇重量区间和混浇过程混浇重量随长度的计算公式，得出临界混浇坯长度区间。本发明的有益效果是：可实时根据连浇前后两炉钢水成分、成分判定范围和铸坯断面，计算混浇坯长度，并对其进行精准切割，减少了混浇坯产出比例。

高炉合理烟煤比的评价方法 1070

 0

本发明涉及一种高炉合理烟煤比的评价方法，属于冶金行业高炉炼铁方法技术领域。本发明的技术方案是：通过提供合理烟煤比的评价模型，根据燃料的热值平衡和价格平衡两个等式，在焦炭热值、无烟煤热值、烟煤热值和焦炭价格、无烟煤价格、烟煤价格这六个参数之间建立一个平衡等式，推导计算出烟煤和无烟煤临界平衡价差。本发明的有益效果是：科学合理地动态判断提高烟煤比有利，或是降低烟煤比有利，从而获得最佳的喷吹效果。

可焊双金属耐磨件固液复合铸造方法 1142

 0

本发明公开了一种可焊双金属耐磨件固液复合铸造方法，本方法适用于条状低碳钢板和高铬铸铁双金属耐磨件复合，包括如下步骤：1）低碳钢板上加工内浇道锥台孔，内浇道面积大于横浇道面积；低碳钢板上表面为硼酸层，下表面为涂料层。2）将低碳钢板放置在横浇道上，上方采用保温层形成高铬铸铁型腔；在高铬铸铁型腔底部、低碳钢板的四周，设计有翼边腔；高铬铸铁型腔顶部，连接有扁通道和泡沫块；该泡沫块可形成高铬铸铁单金属铸件。3）浇注。4）开箱清理。本方法生产的可焊双金属耐磨件产生冶金结合，消除了外表面双金属交界面的缝隙，提高了双金属耐磨件的使用寿命。

快速凝固的插芯取钢样装置及取样方法 822

 0

本发明涉及一种快速凝固的插芯取钢样装置及取样方法，属于冶金行业炼钢连铸生产技术领域。技术方案是：包含取样管（3）、密封塞（5）、冷却介质出口（6）、冷却介质进口（7）、阀门（8）、内环缝（9）和外环缝（10），取样管（3）为管壁具有一定厚度的圆管，取样管（3）的管壁上设有相互连通的内环缝（9）和外环缝（10），内环缝（9）设有冷却介质出口（6），外环缝（10）设有冷却介质进口（7），冷却介质进口（7）设有阀门（8）；密封塞（5）密封在取样管（3）的一端。本发明的有益效果是：将取样管快速插入到渣层界面区域以下不同深度，取样管内的钢液凝固后再将取样管提升上来，然后对钢样进行化学分析，指导高洁净钢液的冶炼。

可以实现实际生产中结晶器流场流态在线预报的方法 895

 0

本发明涉及一种可以实现实际生产中结晶器流场流态在线预报的方法，属于钢铁冶金炼钢的连铸过程技术领域。本发明的技术方案是：将根据结晶器和水口断面尺寸制作三排钢钉板，在不同浇铸参数条件下，将钢钉板穿过放置结晶器水口和窄面附近的不锈钢支架从水口两侧同时垂直插入结晶器液面，数秒后同时垂直提出，分别测量每个钢钉所粘金属块直径、金属块最高点和最低点至钢钉末端的距离以及计算金属块在钢钉两侧最高点和最低点的高度差值。本发明的有益效果是：不仅可以直观地说明当前连铸参数条件的优劣，还可以基于流态测量结果绘制结晶器流场流态转变图，实时依据现场生产节奏对浇铸参数进行优化调整，使结晶器内钢液处于稳定的流动状态，提高铸坯质量。

农机用耐磨钢铸坯的加热方法 982

 0

本发明涉及一种农机用耐磨钢铸坯的加热方法，属于冶金行业中厚板板坯加热技术领域。技术方案是：包含以下步骤：①将短尺坯放置在背钢坯上，随背钢坯一起进入加热炉进行加热，所述短尺坯为长度小于加热炉要求的最小尺寸的板坯，背钢坯为尺寸符合加热炉要求的板坯；②短尺坯和背钢坯出炉后，先利用天车将短尺坯吊放到出炉辊道上，进行后道工序的除鳞、轧制，然后再利用天车将背钢坯吊放到加热炉入炉辊道上重复使用。本发明的有益效果是：能够实现长度小于加热炉要求的最小尺寸的短尺坯的加热，从而满足中厚板轧机生产要求。

铁素体球墨铸铁型材及其制备方法 845

 0

本发明属于铸铁材料及铸造冶金技术领域，特别涉及一种铁素体球墨铸铁型材及其制备方法。该型材是由下列元素按照质量百分比制备而成：碳：3.35％‑3.45％，硅：3.2％‑3.4％，锰：0.20％‑0.30％，铋：0.002％‑0.01％，磷：0.02％‑0.05％，硫0.006％‑0.015％，其余为铁。本发明提高了铁素体球墨铸铁型材的强度和韧性，具有实用性强的优点。

测定高碳铬铁中磷含量的方法 798

 0

本发明提供了一种测定高碳铬铁中磷含量的方法，属于冶金化学分析技术领域，包括以下步骤：取定量高碳铬铁试样，加入硼酸+无水碳酸钠组成的助熔剂熔融；熔块用硝酸溶液溶解，定容后作为母液；取定量母液，向母液中分别加入硝酸铋溶液、钼酸铵‑酒石酸钾钠混合溶液和抗坏血酸溶液，至显色，再次定容；将定容后的溶液涂在分光光度计上，测量吸光度，根据吸光度与磷含量的关系，测得磷含量。本发明提供的测定高碳铬铁中磷含量的方法，硼酸+无水碳酸钠组成的混合助熔剂替代现有技术中的过氧化钠助熔剂，避免使用过氧化钠助熔剂造成的粉尘刺激以及灼烧伤害，也避免了使用过氧化钠助熔剂带来的燃烧和爆炸隐患，保证了测定高碳铬铁中磷含量的安全性。

铝电解槽壁内衬炭块 1009

 0

本发明涉及一种铝电解槽壁内衬炭块,其特点是在砌筑面的纵向设有通长的凹槽,其改进材料的组分为废旧阴极炭块和/或无烟煤30-70%,沥青焦和/或冶金焦30-70%,外加磷酸二氢铝10-25%,或外加煤沥青和/或煤焦油10-25%,等等。具有耐冲击、耐蚀不漏等特性,使用寿命长,易于推广应用。

双金属管坯的摩擦焊方法 979

 0

本发明公开了一种双金属管坯摩擦焊方法，所述双金属管坯的外层坯和内层坯均为钢坯；所述双金属管坯的内外层坯间设有相适配的锥面；所述相适配的锥面粗糙度在Ra值0.8-0.012/μm之间；在所述双金属管坯的上端摩擦焊机将外层坯夹紧，在双金属管坯的下端摩擦焊机将内层坯夹紧；启动摩擦焊机,所述相适配的锥面经过旋转-摩擦升温到冶金结合温度-轴向加压顶锻三个阶段焊接结合。本发明的方法提高了双金属管坯的焊接强度，节省动力能源，提高生产效率。

双层钢管的热处理方法 1112

 0

本发明公开了一种双层钢管的热处理方法，所述双层钢管为冶金结合无缝钢管，双层钢管的外层材质为低碳钢或低碳合金钢，内层材质为高碳铬轴承钢；其热处理方法如下：将钢管两端用堵头封堵，在高碳铬轴承钢的奥氏体化温度Ac1以上30°C-50°C加热保温，钢管出炉并使两端带堵头，对钢管外表面均匀喷水冷却，去掉钢管两端堵头进行回火。本发明可防止钢管内壁脱碳氧化保证其耐磨性，避免钢管内壁产生淬火裂纹。

轧机轴承移动加热装置 1093

 0

本实用新型涉及一种轧机轴承移动加热装置，属于冶金行业加热装置技术领域。技术方案是：支撑板（31）上设有若干个在同一水平面上并排布置的电热板（32），若干个电热板（32）的加热功率依次递增；安装座（2）位于加热箱（1）内若干个电热板（32）的上方，所述安装座（2）上设有马达（21）和限位槽（23），丝杆（24）外围螺纹套接有安装架（25），安装架（25）与限位槽（23）滑动插接，安装架（25）上设有第一电磁铁（26）和第二电磁铁（28）。本实用新型的有益效果是：能够灵活调整轧机轴承的移动加热效果，进而提升轧机轴承的加热效果，保证加工质量。

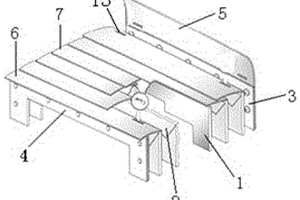

用于连续退火炉密封辊区域带钢防划伤装置 881

 0

本实用新型涉及一种用于连续退火炉密封辊区域带钢防划伤装置，属于冶金行业冷轧带钢生产设备技术领域。技术方案是：包含箱体（1）、支撑管（2）、护板（7）、轴承（11）、防护材料（12）、调节杆（14）和套管（15），箱体（1）的上部和下部分别设有与连续退火炉炉壳相连接的法兰，箱体（1）内设有两根平行布置的支撑管（2），支撑管（2）的两端分别通过轴承（11）与套管（15）转动连接，套管（15）固定在箱体（1）上，支撑管（2）的一端设有调节杆（14）；两根平行布置的支撑管（2）上设有相对布置的护板（7），支撑管（2）和护板（7）上均缠绕有防护材料（12）。本实用新型的有益效果是：能够避免带钢晃动而被划伤。

工业蒸汽冷凝水再利用发电装置 1101

 0

一种工业蒸汽冷凝水再利用发电装置，属于冶金行业蒸汽再利用设备技术领域，用于利用蒸汽冷凝水发电。其技术方案是：疏水器前端与蒸汽管道相连接，疏水器的后端通过疏水器尾部短接与冷凝水接水槽相连接，冷凝水接水槽通过输水管道与储水槽相连接，水轮安装在储水槽的出水口下方，水轮与微型发电机相连接，微型发电机通过输电电缆与蓄能器相连接。本实用新型结构简单、使用方便，能够将生产过程中的蒸汽冷凝水所具有的且一直未被利用的势能通过微型发电机进行发电，并用设置的蓄能器将该电能储存起来作为现场夜间照明时所需的电能，可以降低生产现场对市电的功耗，有效降低用户使用电能的成本。

快速凝固的插芯取钢样装置 799

 0

本实用新型涉及一种快速凝固的插芯取钢样装置，属于冶金行业炼钢连铸生产技术领域。技术方案是：包含取样管（3）、密封塞（5）、冷却介质出口（6）、冷却介质进口（7）、阀门（8）、内环缝（9）和外环缝（10），取样管（3）为管壁具有一定厚度的圆管，取样管（3）的管壁上设有相互连通的内环缝（9）和外环缝（10），内环缝（9）设有冷却介质出口（6），外环缝（10）设有冷却介质进口（7），冷却介质进口（7）设有阀门（8）；密封塞（5）密封在取样管（3）的一端。本实用新型的有益效果是：将取样管快速插入到渣层界面区域以下不同深度，取样管内的钢液凝固后再将取样管提升上来，然后对钢样进行化学分析，指导高洁净钢液的冶炼。
