一种湿式雾化水除尘装置,属湿法除尘技术领域。所要解决的技术问题是提供一种用于混合机的湿式雾化水除尘装置,该装置对高粉尘烟气具有良好的除尘效果,使用中不易出现积灰堵塞等现象。其构成包括壳体、高压喷管、烟道。其中,壳体上方设有烟囱、底部设有排水管,高压喷管一端端伸至壳体内,伸入段上布有若干喷嘴,烟道一端与壳体连接,另一端与混合机出料口相连通。本实用新型可对高含尘烟气进行强力净化,除尘效果好,无除尘器及烟道积灰现象,无需电力驱动、结构简单,故障率低,适宜安装在含尘量高的除尘系统中使用,尤其适于作为冶金烧结混合机的除尘装置。
825
0
本实用新型为一种连铸机辊道水冷减速机，涉及冶金连铸机技术领域。包括可壳体及减速机构，其特征在于壳体壁内设有水冷夹层，水冷夹层设有进水口出水口。其水冷结构简单、冷却效果好，耐用，承载力大，提高了设备的使用寿命，减少了工人的维修次数，减轻工人的劳动强度，既提高了生产效率，又有利于环保。?
1111
0
一种钢板热处理炉换辊装置,属冶金机械技术领域,用于解决热处理炉换辊问题。其技术方案是:它由两个并列摆放并通过联接杆联为一体的沿炉底辊行走的滚动支架和通过横梁吊挂在两个滚动支架之间的升降手拉葫芦组成,所述升降手拉葫芦位于待更换炉底辊的上方,两个滚动支架分别放置于待更换炉底辊两侧的炉底辊上。本实用新型可以方便、快捷地拼装和解体,各零部件重量轻,尺寸小,便于从钢板热处理炉检修人孔拿进和拿出,拼装后可方便地在炉内对所要更换的炉底辊进行吊装和轴向平移,实现炉底辊的快速拆卸和安装。本装置结构简单、造价低廉,特别适用于封闭式钢板淬火炉、回火炉、常化炉等热处理炉炉底辊的快速更换。
671
0
本实用新型涉及一种连续退火炉水淬余热回收利用装置，属于冶金行业连续退火节能技术领域。技术方案是：水淬槽分为水淬1#槽和水淬2#槽，水淬1#槽和水淬2#槽上分别安装有脱盐水补水阀、排水阀、液位计和温度计，密封槽上安装有氮气注入阀和压力计；高温带钢由水淬辊带动依次通过水淬1#槽、密封槽和水淬2#槽进行冷却；水淬1#槽和水淬2#槽通过循环泵与水/水换热器相连接，水淬1#槽产生的热水通过热水管与酸轧线酸液罐相连。本实用新型的有益效果是：能够回收利用连续退火炉水淬余热，减少酸轧线酸洗段的过热蒸汽消耗。
1008
0
本实用新型涉及一种型钢粗轧机辊系上卫板配重装置，属于冶金行业型钢生产辅助设备技术领域。技术方案是：包含挂耳（1）、转盘（2）、连接轴（3）、配重杆（4）、配重（5）、配重底座（8）、挡板（9）和拉板（10），配重（5）固定在配重杆（4）的一端，转盘（2）的断面为矩形，转盘（2）的一侧与配重杆（4）焊接在一起，挂耳（1）焊接在转盘（2）的另一侧，拉板（10）吊挂在挂耳（1）上，转盘（2）通过连接轴（3）与配重底座（8）连接，连接轴（3）上设有挡板（9），所述挡板（9）用于固定转盘（2）。本实用新型的有益效果是：能够实现粗轧机辊系上卫板的有效固定，提高上卫板固定的安全系数和可调性，实现辊系无干涉换辊。
662
0
本实用新型涉及一种承载力强的板坯翻钢机，属于冶金行业板坯翻钢机设备技术领域。技术方案是：包含左侧翻钢装置和右侧翻钢装置，左侧翻钢装置和右侧翻钢装置的结构相同，左侧翻钢装置和右侧翻钢装置对称布置在底座（2）上，所述左侧翻钢装置包含三组翻钢臂，每组翻钢臂包含一个主臂和两个辅臂，主臂设在两个辅臂之间，三组翻钢臂中的主臂和辅臂均转动连接在一个连接轴（4）上，每组翻钢臂设有一个液压缸（5）。本实用新型的有益效果是：能够将翻钢臂承受的冲击载荷转移到底座上，从而减轻翻钢臂的冲击载荷力。提高翻钢臂的承载能力，有效的保证翻钢机的平稳运行，延长翻钢机的使用寿命，降低设备的故障时间。
759
0
一种轧钢加热炉特异型耐热钢滑块,属冶金轧钢设备技术领域,用于解决炉底滑块的子块随钢坯运动而脱落的问题。它由子块和母块组成,两者上下嵌合,改进在于:母块上设有阶梯状凹槽,凹槽沿母块长度方向前端贯通、后端封闭,凹槽前部为T形截面、后部为矩形截面,所述子块上设有凸榫,凸榫形状轮廓与凹槽形状轮廓相互匹配。本实用新型合理设计子母块镶嵌结构,使子块退出母块的方向与钢坯运动方向相反,而子块其它方向的运动均被母块约束,从而可确保工作时子块不会脱离母块,避免了因子块脱离而造成的钢坯表面质量受损。此外,在子块上增设支撑耳,支撑耳外伸,可增加对钢坯的支撑面积,防止钢坯掉道。
712
0
一种改进的卸灰装置,属粉状物料的给料设备技术领域。提供了一种改进的卸灰装置,避免粉灰中的异物卡坏设备等事故,使其具有可靠的工作性能。技术方案是:组成中包括星星卸灰阀,其改进之处是,它还包括插板阀、密封门和箅板,插板阀水平设置于储灰斗下部,箅板设于插板阀下方,二者之间所构成腔体的壁上设有密封门。星星卸灰阀设置于箅板下部。具有自动筛分大块异物的作用,故很好地消除了灰尘中异物将星星卸灰阀等设备卡坏的事故,避免二次扬尘,降低了工人清灰的劳动强度并极大程度地改善了生产环境。节约了检修费用,并具有结构简单、投资少,加工安装方便等优点,尤适于冶金、电力等行业所产生的大量粉尘的处理。
668
0
本实用新型公开了一种刮板机下轨道底板组件，属于冶金材料运输机械技术领域。包括下轨道底板和两个以上下轨道体，所述下轨道底板的中部设有凹槽，所述下轨道体通过螺栓固定在所述凹槽内，下轨道体与下轨道体之间保持间隙设置。下轨道体为金属铸件构成，分体设置在所述下轨道底板的凹槽中，且下轨道体与下轨道体之间保持间隙设置，不会出现因热胀冷缩而引起的下轨道体破碎现象的发生，具有结实、耐用的特点。此外，分体设置的下轨道体容易拆卸，方便维修和更换。
1120
0
本实用新型属于钢铁冶金脱硫脱硝技术领域，尤其涉及一种螺旋式三级生石灰消化装置，所述螺旋式三级生石灰消化装置包括依次相连的打白灰管道，生石灰仓，卸灰阀，给料机，螺旋消化器，打压风机和消石灰仓，所述螺旋消化器的顶部安装有雾化喷嘴，所述雾化喷嘴由压力空气管负责供气，压力水管负责供水，所述螺旋消化器内设螺旋搅拌杆，所述螺旋搅拌杆由电机驱动。本实用新型提供一种有利于脱硫成本的降低，同时可以保证消化充分、完全的反应，使消石灰保持较高的温度，随用随消，稳定可靠，安全方便维修便捷的螺旋式三级生石灰消化装置。
1014
0
本实用新型属于钢铁冶金领域，尤其涉及一种自旋式料面锥形压孔装置，所述自旋式料面锥形压孔装置被设置在烧结机台车上，所述烧结机台车上方设有安装梁，平料圆辊通过连接装置安装在安装梁，所述平料圆辊上面布满用于在成型的烧结料面上进行打孔的锥形狼牙，所述平料圆辊通过料面平行移动带动其旋转。本实用新型提供一种通过对成型的烧结料面打孔，提高烧结透气性能，从而加快烧结垂直燃烧速度，提高烧结机机速，提升烧结产能的自旋式料面锥形压孔装置。
714
0
本实用新型涉及一种炮管式在线顶坯装置，属于冶金行业薄板坯连铸机设备技术领域。技术方案是：工作板（1）和横杆（2）固定在顶杆（3）的一端，横杆（2）与顶杆（3）垂直布置，工作板（1）与横杆（2）和顶杆（3）所在的平面之间设有一定的夹角，顶杆（3）的另一端通过旋转轴（4）转动连接在支架（5）上，支架（5）固定在底座（6）上，底座（6）通过紧固螺栓（7）固定在坯头斗（8）上，坯头斗（8）设置在坯头斗车（9）上。本实用新型的有益效果是：能够在不中断浇注的条件下，安全、快速的将溜槽内的卡坯顶下来，无需停浇后占用生产准备时间来处理。
901
0
本实用新型公开了一种陶瓷复合颚式破碎机齿板，包括齿板本体和陶瓷块，陶瓷块镶铸在齿板本体齿顶上，陶瓷块的尺寸和排列密度从齿板的两端向中间递减，齿板本体与陶瓷块之间为冶金结合。陶瓷块为碳化钛陶瓷块，齿板本体为高锰钢材质。陶瓷块为长度为30～60mm、宽度为20～50mm、厚度为10～25mm的长方体或直径为30～50mm、高度为10～25mm的圆柱形，齿板本体齿形为梯形。陶瓷块的表面与齿板本体齿顶表面处于同一平面。本实用新型采用上述陶瓷复合颚式破碎机齿板，能够解决颚式破碎齿板使用寿命短的问题，具有抗冲击、抗挤压和抗耐磨的优点。
661
0
本实用新型涉及一种高线减定径废品箱导槽装置，属于冶金行业高线生产设备技术领域。技术方案是：包含导槽底座（1）、导槽盖板（2）、导槽插件（3）、连接螺栓（11），配重块和压块，所述导槽插件（3）为管状，导槽插件（3）的一端为喇叭形，导槽底座（1）上设有与导槽插件（3）相配合的凹槽，导槽插件（3）设在导槽底座（1）的凹槽内，导槽插件（3）上设有压块，导槽盖板（2）与导槽底座（1）通过连接螺栓（11）固定连接，导槽盖板（2）的一侧设有配重块。本实用新型的有益效果是：能够使线材顺利的从减定径末次轧机出口传送到吐丝机，减少堆钢事故的发生。
971
0
本实用新型公开了一种轧机底座导向装置，涉及冶金行业轧钢设备技术领域，包括滑道和龙门，所述滑道中间设有滑槽，滑道与轧机底座铰接，所述龙门固定设置在轧机一次座上，龙门中间凸起部位设置在滑槽内。在轧机底座上铰连接滑道，又在轧机一次座上固定设置一个与滑道配合的龙门，对轧机底座在轧机一次座上的移动起到导向的作用，避免轧机底座在轧机一次座上移动时方向发生偏移，造成轧制线错位，导致跑堆钢中断生产。本实用新型具有结构简单、安装方便、定位性好、操作简单实用的特点，能够提高工作效率，保证生产顺利进行。
1117
0

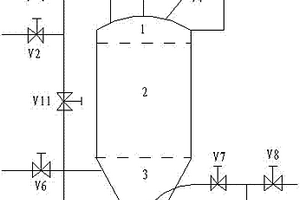

一种高炉煤粉喷吹装置，属冶金技术领域。其技术方案是：该装置构成中包括内腔底部设置有流化装置的喷吹罐和与喷吹罐连接的流化管路、喷吹管路、装料管路、充压管路和放散管路，所述充压管路设置有主充压阀、副充压阀和稳压阀，所述主充压阀的进气口接气源，出气口接喷吹罐顶盖上的充压口，所述副充压阀的进气口接主充压阀的出气口，出气口与喷吹罐下部锥形段的充气口连接，所述稳压阀接于喷吹罐顶盖上的充压口。本实用新型采用两条充压支路同时从喷吹罐的顶部和底部对罐腔充压，不仅缩短了充压时间，提高了高炉煤粉喷吹装置的工作效率，而且下部充压还改善了煤粉在罐内的流化度，使煤粉喷吹得更加均匀，喷吹管路更加通畅。
1122
0
本实用新型公开了一种双金属管坯，包括外层管坯和内层坯，所述外层管坯和内层坯间设有相适配的锥面；所述相适配的锥面粗糙度在Ra值0.8-0.012/μm之间。所述双金属管坯的内层坯为内层管坯，所述内层管坯的长度大于外层管坯，外层管坯全部套装在内层管坯上，在双金属管坯的下端内层管坯长出的部分设有夹持端头。所述双金属管坯的内层坯为棒料坯，所述双金属管坯的棒料坯长度大于外层管坯，外层管坯全部套装在棒料坯上，在双金属管坯的下端棒料坯长出的部分设有夹持端头。本实用新型的外层管坯和内层管坯之间相适配的锥面在摩擦焊机上经过旋转-摩擦升温到冶金结合温度-轴向加压顶锻三个阶段焊接结合，提高了焊接强度，节省动力能源，提高生产效率。
1040
0
本实用新型公开了一种用于煤气管道带压检修的封堵装置，属于冶金行业煤气管道检修技术领域，用于煤气压力不大于25000Pa的煤气管道；所述煤气管道包括煤气主管和与煤气主管连接的M个煤气支管；M为大于0的自然数；其特征在于：所述煤气支管上安装有阀门；在所述阀门和煤气主管之间的煤气支管内设置有通过填充气体改变体积大小的封堵球体；所述封堵球体开设有与气管连接的充气孔；所述气管穿过阀门与气嘴连接。本实用新型能够实现煤气管道的带压检修，封堵球体充气后迅速膨胀，能较好的填充在煤气管道中，封堵密封效果好，利于封堵球体塞入及抽出煤气管道。操作比较便捷，一人即可进行操作，劳动效率较高。
999
0

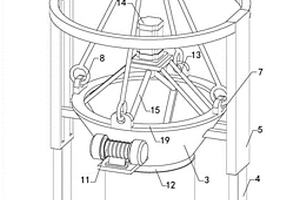

本实用新型涉及冶金技术领域，提出了一种钢水包防喷溅装置，其在钢包盛钢较满时减少钢水的喷溅，包括钢水包本体，还包括底座和漏斗，底座的顶端通过多个支撑杆连接有多个支撑板，漏斗上连接有多对滑块，支撑板上开设有多个和滑块匹配的滑槽，并且滑块滑动连接在对应滑槽的内部，漏斗的顶端连接有多个吊耳，吊耳的内部设置有拉环，多个拉环通过锁链连接有提升块，提升块上连接有挂环，漏斗连接有限位组件，限位组件包括限位环，钢水包本体上开设有和限位环匹配的限位槽，限位环和限位槽呈滑动配合，限位环上转动连接有多个卡块，并且限位槽的内部开设有多个和卡块匹配的卡槽，并且漏斗通过安装板安装有振动电机，漏斗上连接有清洁组件。
723
0

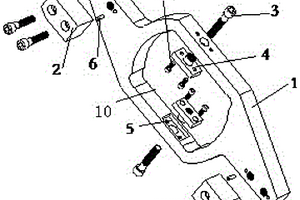

本实用新型涉及一种轧辊磨床驱动拨盘，属于冶金行业轧辊磨床辅助设备技术领域。技术方案是：基体（1）的中间设有一个矩形孔（10），靠近矩形孔（10）两个短边的基体（1）上分别设有一个对称布置的定位块（2），所述定位块（2）为长方体，定位块（2）通过销钉（6）固定在基体（1）上；矩形孔（10）的两个长边上分别设有一个矩形槽（5），每个矩形槽（5）内均设有一个内置块（4），所述内置块（4）通过螺钉（11）固定在矩形槽（5）内，整体为对称结构。本实用新型的有益效果是：大大减轻了重量，完全可以由一人进行装配，提高了劳动效率，而且定位块为可拆装部件，当定位块上的工作接触面磨损，只需更换定位块即可，有效节约备件消耗。
693
0

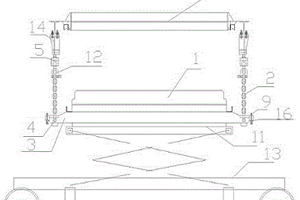

本实用新型涉及一种连续退火炉炉底盖板快速拆装装置，属于冶金行业冷轧带钢生产设备技术领域。技术方案是：在炉壳（15）的四周均匀固定四个卡槽（14），在每个卡槽（14）上分别安装一个紧固螺栓（5），紧固螺栓（5）的螺杆螺纹连接在卡槽（14）上，紧固螺栓（5）的螺栓头上设有挂钩（6），在每个紧固螺栓（5）的挂钩（6）上分别悬挂一条导向链（2），导向链（2）的下端连接在固定支架（3）上，固定支架（3）固定在炉底盖板（1）上，反向顶丝（9）螺纹连接在靠近炉底盖板（1）的炉壳（15）上。本实用新型的有益效果是：能够快速的拆卸和安装炉底盖板，减少拆装炉底盖板造成的时间损耗，缩短事故或检修处理时间。
734
0

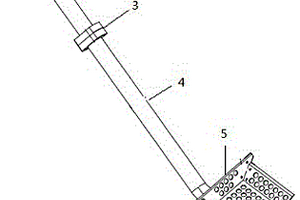

本实用新型涉及一种工业机器人使用的捞锌渣装置，属于冶金行业镀锌线生产设备技术领域。技术方案是：包含接口法兰、连接杆一、连接法兰、连接杆二、捞渣铲和弯头，连接杆一的一端设有接口法兰，连接杆一的另一端通过连接法兰与连接杆二的一端相连接，连接杆二的另一端通过弯头与捞渣铲相连接，所述捞渣铲是由一块底板、两块侧板和一块后板组合而成，底板、侧板和后板上均设有若干个孔洞。本实用新型的有益效果是：可有效的对锌锅液面上的浮渣进行扒渣操作，扒渣干净，不留浮渣。
710
0
本实用新型涉及一种钢轨二辊可逆式轧机上卫板固定装置，属于冶金行业钢轨轧制技术领域。技术方案是：底座（1）固定在轧机横梁（15）上，卡盘（2）通过销轴（3）转动连接在底座（1）上，所述卡盘（2）为扇形，卡盘（2）和上卫板（14）上分别设有与弹簧（5）相配合的挂钩（9），弹簧（5）的两端分别钩挂在卡盘（2）和上卫板（14）的挂钩（9）上；底座（1）上设有矩形通孔（7），卡盘（2）上设有与矩形通孔（7）相配合的卡盘镂空（11），底座（1）上的矩形通孔（7）和卡盘（2）上的卡盘镂空（11）通过销杆（4）相连接。本实用新型的有益效果是：利用锁止机构实现上卫板的固定及拆除，结构简单稳固，占用空间小。
672
0

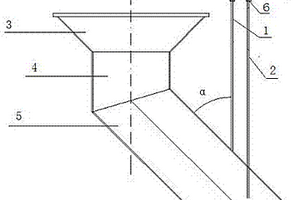

本实用新型涉及一种转炉顶渣改质剂均匀加入装置，属于冶金行业转炉炼钢设备技术领域。技术方案是：包含压缩空气软管一（1）、压缩空气软管二（2）、承接料斗（3）、连接管（4）、旋转溜槽溜槽管（5）和压缩空气调节阀（6）。连接管的一端与承接料斗连接，其另一端与旋转溜槽溜槽管连接，压缩空气软管一和软管二的一端分别与气源连接，其另一端设在旋转溜槽溜槽管内，压缩空气软管一和软管二的吹气方向与旋转溜槽溜槽管的中心线之间的夹角为45°，压缩空气软管一和软管二上分别设有压缩空气调节阀。本实用新型的有益效果是：能够使顶渣改质剂均匀布料至钢包顶渣表面，提高顶渣改质效果和钢水纯净，减少顶渣改质剂的浪费。
778
0

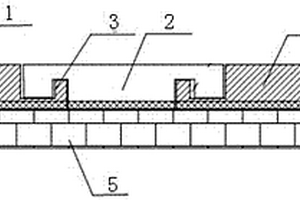

本实用新型涉及一种高炉渣铁沟除尘密封结构，属于冶金行业高炉设备技术领域。技术方案是：在渣铁沟（6）两侧分别砌筑盖板承重墙（5），凸型盖板（1）和凹型盖板（2）上分别设有相互配合的盖板凹槽（3），凸型盖板（1）和凹型盖板（2）相互间隔的固定在渣铁沟（6）两侧的盖板承重墙（5）上，凸型盖板（1）和凹型盖板（2）之间通过凸型盖板（1）和凹型盖板（2）上的盖板凹槽（3）扣合在一起，凸型盖板（1）和凹型盖板（2）的两侧设有密封条（9），S型钢制挂钩（10）固定在盖板凹槽（3）内。本实用新型的有益效果是：密封性好，提高了除尘效果。防止凸型盖板和凹型盖板变形，延长了凸型盖板和凹型盖板的使用寿命。
679
0

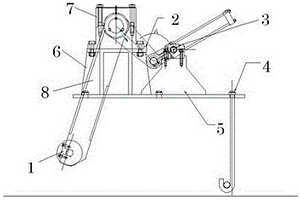

本实用新型涉及一种用于卷取机的助卷器，属于冶金行业冷轧精整设备工具技术领域。技术方案是：液压缸固定底座（5）和摇臂支撑箱底座（6）分别固定在助卷器底座板（4）上，液压驱动缸（3）的缸体固定在液压缸固定底座（5）上，摇臂支撑箱（7）固定在摇臂支撑箱底座（6）上，摇臂支撑箱（7）内设有主轴（14），主轴（14）的外侧设有铜套（15），助卷摇臂一（2）和助卷摇臂二（8）的一端分别固定在主轴（14）外侧的铜套（15）上，助卷摇臂一（2）的另一端与液压驱动缸（3）的活塞杆端连接，助卷摇臂二（8）的另一端设有助卷辊（1）。本实用新型的有益效果是：保证钢卷外形的平整和钢卷尾部的表面质量。
661
0

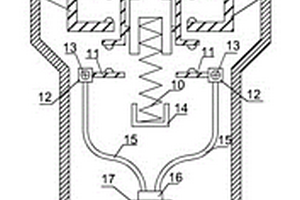

本实用新型涉及冶金领域，尤其涉及一种用于炼钢厂的灭弧插头。一种用于炼钢厂的灭弧插头，包括外壳，插脚，所述外壳顶部有一孔穿插有密封橡胶柱，所述密封橡胶柱一端有压头，所述密封橡胶柱另一端有推杆，所述推杆两侧有第二接触片，所述推杆底部有一凹槽穿插有弹簧，所述弹簧另一端穿在弹簧座内，所述弹簧座与外壳相连，所述外壳顶部还穿插有两个插脚，所述插脚底部焊接有第一导电固定块，所述第一导电固定块穿插有第一接触片，所述第一导电固定块、第一接触片被第一螺丝穿插固定在外壳内。本实用新型采用机械结构灭弧，可靠性高，可安全适用于严禁烟火的炼钢厂燃气管道施工维护中。
894
0

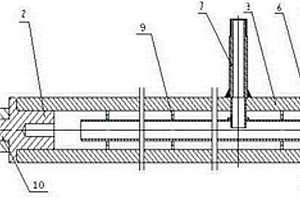

本实用新型公开了一种内部冷却水可循环利用的出钢杆，涉及冶金技术领域，该出钢杆包括推头、连接头、方钢管，方钢管的一端通过连接头与推头连接，所述方钢管的另一端设有方形法兰，方形法兰通过螺栓连接有方形盲板，方钢管为中空结构，方钢管的内部设有冷却管，冷却管与方钢管的内腔连通，在方钢管的外壁处设有连通冷却管内部的进水管和连通方钢管内部的回水管。该出钢杆不用将冷却水倒掉，而是通过回水管流出得到了循环利用，并且方形盲板与仿形法兰连接可进行拆装。
636
0

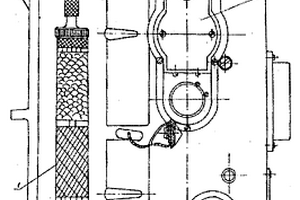

本实用新型涉及一种光干涉多种气体检测仪,由吸收管、光学系统与调微组构成,其特征在于配装了标尺或标尺机械组,在吸收管上端口加装了一四通阀,使这种原本体积小、使用方便的检测仪器具备了更多的优点:检测气体种类多,包括甲烷、二氧化碳、氧气、氮气及高纯度氮气,适用于煤矿井下、氧气厂、水果储藏库、食品软包装以及化工、冶金、环保等各个行业,该仪器操作简单、快捷、精度高,是一种理想的气体检测仪。
