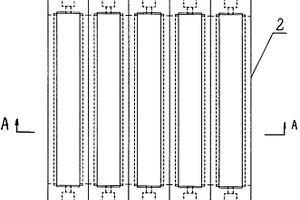

本实用新型涉及钢铁冶金烧结行业用烧结机,特别是一种烧结机用头尾部密封板,包括密封单元,若干密封单元紧密排列组合成一体,装于风箱侧板内,表面形成滚动弹性密封面。该密封单元由箱式壳体、弹性支撑体、密封辊组成,该箱式壳体内两端侧装有该弹性支撑体,两弹性支撑体上端装有固定轴,所述密封辊滚动安装于该固定轴上,并被箱式壳体顶板中部所开宽度小于其直径的豁口半卡在箱式壳体内。与现有技术相比,该密封板既达到了密封的效果,同时又解决了有效使用期短的问题;由于是组合安装,因此检修时检查更换损坏的部件即可,解决了密封板检修更换难度大的问题。这种组合嵌入式滚动弹性头密封方式将降低烧结机的漏风率5-8%。
974
0
本实用新型涉及一种钢包上水口拆卸装置，属于冶金行业冶炼维修设备技术领域。包括螺头（1）、支撑座（2）、空心顶（3）、垫片（4）、紧固螺母Ⅰ（5）、支撑杆（10）、挡块（11）、紧固螺母Ⅱ（12）、穿孔（14）、螺纹杆（15），所述支撑杆（10）为轴状杆，一端设置有螺纹杆（15），另一端固定连接有圆盘状的挡块（11），所述支撑座（2）为杯状结构，所述紧固螺母Ⅰ（5）与螺纹杆（15）相匹配。本实用新型能够有效减少钢包更换上水口的等待时间，降低工人的工作强度，避免了备用钢包的投入浪费和钢包进入烤包器内烘烤的燃气浪费，减少了因备用钢包上线温度低，精炼升温引起铸坯降判，提升了钢包周转效率。
1129
0
本实用新型涉及冶金设备防护技术领域，具体涉及一种高温区域输送辊道的防护装置，包括设备底座、固定安装在设备底座上的输送辊道；输送辊道包括第一轴承室、第二轴承室以及设置在第一轴承室和第二轴承室之间的辊子；设备底座上固定安装有水冷挡墙，水冷挡墙设置在第一轴承室远离辊子的一侧；第一轴承室和第二轴承室的上方均设置有防护罩，防护罩的上端面低于辊子的上端面；辊子上方还设置有冷却水管。本实用新型通过水冷挡墙、防护罩和冷却水管的多重隔热冷却措施，实现了从外向内隔热和从内向外冷却同时进行，有效降低了输送辊道承受的温度，避免了轴承频繁抱死的现象，提高了输送辊道的使用寿命，节约了使用成本。
1145
0

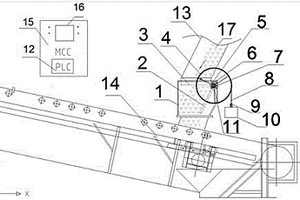

本实用新型涉及一种皮带机卡料保护装置，属于冶金行业皮带上料漏料测量设备技术领域。本实用新型的技术方案是：阀体（1）安装在过料口（3）上，转轴（11）设置在阀体（1）的右上角，阀板（2）呈矩形焊接在转轴（11）的中部，转轮（4）装配在转轴（11）的输出端通过键过渡装配连接，转轮（4）的外端面设置倾角传感器（6），倾角传感器（6）连接PLC系统（12）。本实用新型的有益效果是：通过阀板和倾角传感器的匹配使用，能够有效阻止皮带机落料管发生卡料堵塞时，物料对皮带产生的划伤等事故的发生，达到及时性报警连锁停机保护皮带目的，并且可以大量减少清理恢复正常的时间。
668
0

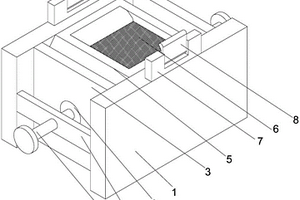

本实用新型涉及环境保护技术领域，且公开了一种铬离子光催化还原装置，包括夹板，所述夹板共有两个夹板，两个夹板相趋近的一端固定安装有上下两端与外部连通的滤框，滤框上两个相互远离的侧壁呈弧形状，滤框的内部固定安装有多个等距分布的超薄导电玻璃，超薄导电玻璃的内部生长有二氧化钛纳米阵列，多个超薄导电玻璃之间的距离为1毫米，组装成100至150层。本实用新型中，因为超薄导电玻璃的内部生长有二氧化钛纳米阵列，而多个超薄导电玻璃之间的距离为1毫米，组装成100至150层，通过多个超薄导电玻璃组成光催化反应器，在自然光照下，即可将有毒的Cr6+还原成无毒的Cr3+，从而使工业冶金废水达到无毒无害排放的目的，达到了对铬离子进行处理的效果。
677
0

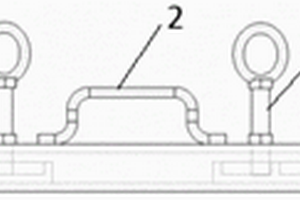

本实用新型涉及一种用于大型扁钢吊装的防叠装置，主要是防止大型扁钢在吊装过程中发生叠钢、立钢等现象，属冶金行业吊装设备技术领域。技术方案是：提手（2）固定在方管（1）上，方管（1）上设有两个与销子（6）相匹配的销孔（3），所述伸缩槽（4）是由多个成一排布置的矩形槽构成的一体结构，两个伸缩槽（4）的一端分别从方管（1）的两端伸入到方管（1）内，并且分别通过销子（6）与方管（1）固定连接在一起，两个伸缩槽（4）的另一端分别设有弯钩（5）。本实用新型的有益效果是：操作安全方便、生产效率高，能够保证大型扁钢在吊装过程中不发生叠钢、立钢现象，保证大型扁钢的表面质量。
1069
0
本实用新型涉及一种冷轧轧机AGC液压缸位移测量装置，属于冶金行业冷轧生产设备技术领域。技术方案是：位移传感器（3）包含外壳（10）和移动芯轴（11），固定支架（7）固定在机架牌坊（1）上，连接杆（5）的一端与AGC液压缸（2）的活塞相连接，连接杆（5）的另一端通过磁块法兰盘（4）与位移传感器（3）的移动芯轴（11）相连接，连接杆（5）的中间通过定位铜套（6）定位在机架牌坊（1）上，位移传感器（3）的外壳（10）通过连接法兰盘（8）和固定螺母（9）固定在固定支架上。本实用新型的有益效果是：能够保证生产过程中AGC液压缸位移的准确反馈，便于检查判断AGC故障原因，大大降低了AGC故障处理时间。
771
0

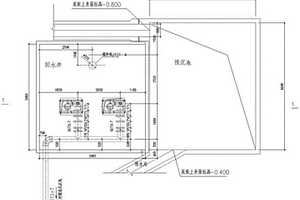

本实用新型属于钢铁冶金技术领域，公开了一种工业含尘污水沉降处理系统，包括：排水沟、预沉淀池、溢流回水井、沉淀池、污泥泵以及搅拌器；所述排水沟与所述预沉淀池相连，所述溢流回水井的进出口分别与所述预沉淀池和所述沉淀池相连；所述预沉淀池与所述溢流回水井之间设置有第一溢流挡墙隔板，所述回水井与所述沉淀池之间设置有第二溢流挡墙隔板；所述污泥泵和所述搅拌器均布置在所述溢流回水井内。本实用新型提供的工业含尘污水沉降处理系统能够大幅降低沉淀污泥堵塞管路的风险。
1051
0
本实用新型涉及冶金起重机吊具技术领域。公开了一种炼钢电炉专用吊具，包括横梁，所述横梁顶部两侧位置固定安装有吊耳，所述横梁顶部固定安装有电机，所述电机的转轴与丝杠固定连接，所述丝杠另一端与轴座转动连接，所述转轴与所述横梁固定连接，所述横梁安装有滑动梁，所述滑动梁与所述横梁滑动配合，所述滑动梁与所述丝杠螺纹连接；所述滑动梁两侧设有吊环孔，所述吊环孔上安装有吊环，所述吊环上安装有圆环，所述圆环上安装有钢索，所述钢索底部安装有吊钩。本实用新型提供的炼钢电炉专用吊具相比现有技术能够对吊钩进行灵活位置调节，适用性强。
1086
0

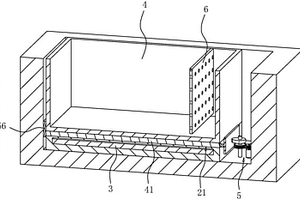

本申请涉及一种热镀锌生产用热镀锌槽，涉及冶金设备的领域，地面上开设有安装槽，所述热镀锌槽包括固定连接在所述安装槽内底壁上的加热箱，所述加热箱中放置有加热板，所述加热板上滑动连接有槽本体，所述安装槽的底壁上固定连接有一个驱动电机，所述驱动电机上连接有对所述槽本体进行敲击的凸轮。本申请具有优化热镀锌效果的效果。
708
0
本实用新型涉及一种棒线材轧机可调节限位装置，属于冶金棒线材轧机设备技术领域。技术方案是：棒线材轧机设置在两条平行轨道（8‑2）上，每条轨道（8‑2）上均设有与棒线材轧机相配合的外壳（1）和限位挡块（2），所述外壳（1）为与限位挡块（2）相匹配的盒状结构，外壳（1）固定在轨道（8‑2）上，限位挡块（2）与外壳（1）滑动连接，外壳（1）和限位挡块（2）上沿着轨道（8‑2）的方向分别设有多个与定位销（6）相匹配的销孔A（4）和销孔B（5），限位挡块（2）与外壳（1）通过定位销（6）定位在一起。本实用新型的有益效果是：既能够防止在更换轧机时花键轴身从内花键轴套中脱出，便于更换传动轴或减速机。
1098
0

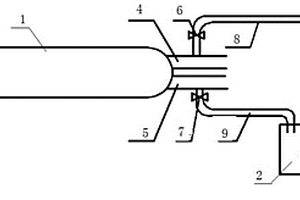

本实用新型涉及一种快速清洗压缩机冷却器结垢的装置，属于冶金行业洗压缩机冷却器清洗设备技术领域。技术方案是：清洗药罐（2）内设有清洗液和加药泵（3），压缩机冷却器（1）设有冷却器进水管（4）和冷却器出水管（5），加药泵进药管道（8）的一端与加药泵（3）连接，加药泵进药管道（8）的另一端与冷却器进水管（4）连接，加药泵进药管道（8）上设有加药泵进口阀门（6），加药泵回药管道（9）的一端与冷却器出水管（5）连接，加药泵回药管道（9）的另一端与清洗药罐（2）连接，加药泵回药管道（9）上设有加药泵回水阀门（7）。本实用新型的有益效果是：能够方便快速地清洗压缩机冷却器内的结垢，提高冷却器的冷却效果。
847
0

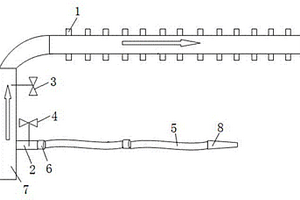

本实用新型涉及一种连铸机二冷地沟冲渣装置，属于冶金行业连铸机冲渣设备技术领域。技术方案是：包含冲渣分支水管（1）、冲渣副管道（2）、冲渣主管道阀门（3）、冲渣副管道阀门（4）、消防水带（5）、消防快速接头（6）、冲渣水主管道（7）和消防水枪（8），冲渣水主管道（7）呈L型，L型冲渣水主管道（7）的一边上均匀布置多个冲渣分支水管（1），L型冲渣水主管道（7）的另一边上连接一个冲渣副管道（2），所述冲渣副管道（2）通过消防快速接头（6）依次与消防水带（5）和消防水枪（8）连接。本实用新型的有益效果是：能够彻底的将连铸机二冷地沟中的氧化铁皮清理干净，保证设备的正常运行。
869
0

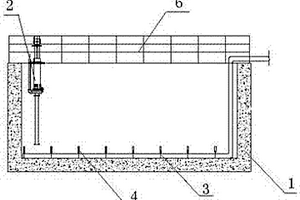

本实用新型涉及一种全尾砂胶结充填事故尾砂回收装置，属于冶金矿山全尾砂充填设备技术领域。技术方案是：包含钢筋混凝土池（1）、清水管道（2）、压缩空气管道（3）、造浆喷嘴（4）、渣浆泵（5）和安全围栏（6），钢筋混凝土池（1）的四周设有安全围栏（6），钢筋混凝土池（1）的底部铺设多根相互连通的压缩空气管道（3），所述压缩空气管道（3）上设有多个造浆喷嘴（4），清水管道（2）的一端设在钢筋混凝土池（1）内，清水管道（2）的另一端水源连接，钢筋混凝土池（1）设有渣浆泵（5）。本实用新型的有益效果是：能够实现事故尾砂的有效回收，使厂区内零排放，减少事故尾砂对厂区的污染，降低事故处理成本。
1104
0

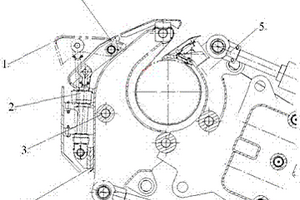

本实用新型涉及一种卡罗塞尔卷取机带钢甩尾保护装置，属于冶金行业卡罗塞尔卷取机设备技术领域。技术方案是：包含皮带助卷机的下小臂（3）、皮带助卷机的大臂（4）、皮带助卷机的上小臂（5）、皮带助卷机的导向辊和皮带助卷机的安装框架，皮带助卷机的下小臂（3）、皮带助卷机的大臂（4）和皮带助卷机的上小臂（5）通过皮带助卷机的导向辊与皮带助卷机的安装框架固定在一起，组成中还包含导板（1）、液压缸（2）和销轴（6），液压缸（2）和导板（1）驱动连接，导板（1）通过销轴（6）与皮带助卷机的下小臂（3）转动连接。本实用新型的有益效果是：能够消除卡罗塞尔卷取机带钢甩尾过程翘曲、划伤等缺陷，提高产品的成材率。
656
0

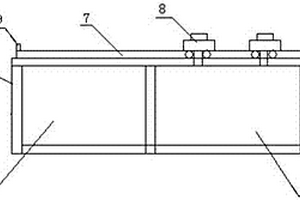

本实用新型涉及一种真空电子束焊接室吊门结构，属于冶金行业复合坯真空焊接室技术领域。技术方案是：包含吊门（6）、横梁（7）、滑块（8）、限位挡块（9）、支撑立柱（10）、焊接室（13）和门框（14），焊接室（13）设有门框（14），横梁（7）的一端固定在门框（14）的上部，横梁（7）的另一端与支撑立柱（10）支撑连接，滑块（8）设在横梁（7）上，横梁（7）上设有与滑块（8）相配合的滑轨，横梁（7）的两端分别设有限位挡块（9），滑块（8）的下方固定一个与门框（14）相配合的吊门（6）。本实用新型的有益效果是：吊门开关方便，密封性好，能够使板坯与外界大气隔离，满足板坯真空焊接的要求。
836
0

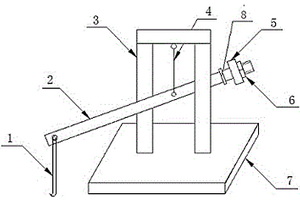

本实用新型涉及一种连铸结晶器热电偶预紧力检测装置，属于冶金行业炼钢连铸检测设备技术领域。技术方案是：框架（3）固定在底板（7）上，吊绳（4）的一端固定在框架（3）上，吊绳（4）的另一端连接在平衡杆（2）上，所述平衡杆（2）的一端设有吊钩（1），平衡杆（2）的另一端设有定位轴肩（8）和锁母（6），配重（5）设在定位轴肩（8）和锁母（6）之间的平衡杆（2）上。本实用新型的有益效果是：能够检测热电偶的预紧力，确保热电偶弹簧锁母压紧力一致，提高漏钢预报的准确性，避免误报造成的产量损失和坯子降判导致的质量损失。
1087
0

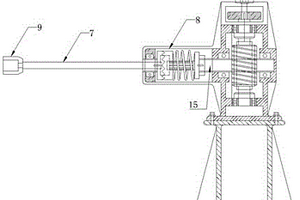

本实用新型涉及一种棒线水平二辊轧机导卫底座辅助横移装置，属于冶金行业棒线轧机设备技术领域。技术方案是：液压马达（1）、齿轮组（2）和蜗轮蜗杆机构设置在底座（4）上，液压马达（1）通过齿轮组（2）与蜗轮蜗杆机构传动连接，蜗轮输出轴（15）通过双向爪形离合器（8）与传动杆（7）的一端连接，传动杆（7）的另一端设有连接套筒（9）；所述双向爪形离合器（8）包含相互啮合的输入端爪形齿轮和输出端爪形齿轮，输入端爪形齿轮的轴上设有弹簧（11）。本实用新型的有益效果是：可代替人工手动操作，实现对导卫底座的横移。而且以前横移一个轧槽人工需要25分钟以上，现在只需要10分钟，提高了换槽效率。
833
0

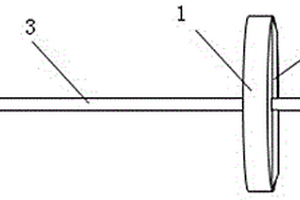

本实用新型涉及一种快速破碎铁口泥套的装置，属于冶金行业高炉铁口泥套破碎设备技术领域。技术方案是：包含圆盘（1）、破碎齿（2）、钻杆（3）和钻头（4），钻杆（3）的一端设有钻头（4），钻头（4）与钻杆（3）成一体结构，钻杆（3）固定在圆盘（1）的圆心上，圆盘（1）与钻杆（3）垂直布置，所述破碎齿（2）为长条状，破碎齿（2）的长度与圆盘（1）的直径相同，多个破碎齿（2）均匀的焊接在圆盘（1）靠近钻头（4）的一侧，多个破碎齿（2）交叉在圆盘（1）的圆心上。本实用新型的有益效果是：能快速破碎铁口泥套，降低工人的劳动强度，无需炉前工人近距离接触铁口泥套，杜绝了铁口区域内的高温、粉尘、煤气等对工人的人身伤害。
782
0
本实用新型涉及一种冷硬钢带卷捆带固定支撑结构，属于冶金行业冷硬钢带卷包装技术领域。技术方案是：钢带卷（1）的外圈上沿圆周方向设有多个相互平行布置的捆带紧固圈，所述捆带紧固圈包含外圈周向捆带（2）和外圈周向锁扣（3），外圈周向捆带（2）的两端通过外圈周向锁扣（3）固定连接，整体呈圆形，钢带卷（1）的内圈上沿圆周方向设有多个相互平行布置的捆带支撑圈，所述捆带支撑圈包含内圈周向捆带（4）和内圈周向锁扣（5），内圈周向捆带（4）的两端通过内圈周向锁扣（5）固定连接。本实用新型的有益效果是：冷硬钢带卷产品包装紧固，方便运输，确保钢带卷内圈不会出现松卷现象，降低生产成本。
848
0

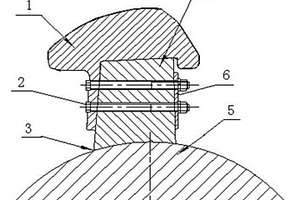

本实用新型涉及一种烧结机单齿辊，属于冶金行业烧结机设备技术领域。技术方案是：包含齿冠（1）、螺栓（2）、支撑骨架（4）、单齿辊本体（5）和后盖板（6），支撑骨架（4）固定在单齿辊本体（5）上，所述齿冠（1）为三面U型结构，三面U型结构形成环型，套在支撑骨架（4）上，齿冠（1）的两侧设有后盖板（6），齿冠（1）、支撑骨架（4）和后盖板（6）通过螺栓（2）固定在一起，三面U型结构的齿冠（1）的正面均匀铸造两个沉头螺栓孔。本实用新型的有益效果是：结构简单，可以对齿冠进行更换，检修方便，使用寿命长，降低了生产成本。
927
0
本实用新型涉及冶金设备中的挡渣车部件，具体是一种挡渣车投放臂装置。包括夹紧装置、隔热帽、投放臂，投放臂设有外骨架，外骨架呈三角形设置，外骨架设置在投放臂的顶部。外骨架包括竖杆与斜杆，竖杆等距设置在投放臂的顶部。投放臂内设有内骨架，内骨架包括钢管、连接钢管与投放臂的钢板，钢板为３－６块，钢板沿钢管的外圆周等圆心角设置。投放臂钢管直径为150mm，管壁厚度为5mm。本实用新型通过设置外骨架、内骨架及改变原来的投放臂钢管的直径，及管壁的厚度，来避免使用过程中发生弯曲变形。本实用新型增加了投放臂的使用寿命，减少更换次数，降低了工人的劳动强度；转炉挡渣率由85%提升至93%，降低了合金消耗0.3Kg/t。
953
0

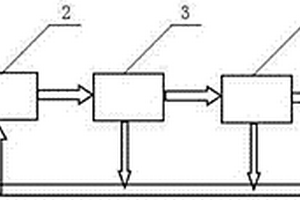

本实用新型涉及一种除尘电机转速自动调节系统，属于冶金行业除尘电机设备技术领域。技术方案是：包含烟气排放监测仪（1）、控制器（2）、变频器（3）、电机（4）和风机（5），烟气排放监测仪（1）与控制器（2）通过通讯数据线连接，控制器（2）输出信号通过通讯数据线依次与变频器（3）、电机（4）和风机（5）连接，变频器（3）、电机（4）和风机（5）反馈信号通过通讯数据线分别与控制器（2）连接。本实用新型的有益效果是：能够根据大气污染物的含量自动控制除尘风机的电机的转速，最大限度节约电量，并满足要求，具有科学性、先进性、适用性和可推广性。
901
0

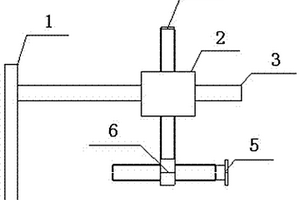

本实用新型涉及一种柱销联轴器柱销拆卸工具，属于冶金行业机械设备技术领域。技术方案是：包含挡板（1）、滑块（2）、横梁（3）、调节螺杆（4）、螺栓（5）、螺母（6）、顶丝（7），挡板上设有U型槽，开口与柱销直径匹配，且开口向下，横梁固定在档板上，长度与联轴器厚度相匹配，横梁上设有滑块，滑块上设有顶丝，调节螺杆从滑块中穿过，下端固定螺母，螺栓与螺母匹配，且从螺母中穿过，其轴线与柱销一致。将横梁放在联轴器上，调节滑块且用顶丝将滑块固定，调整调节螺杆使螺栓及螺母与柱销同心，调整螺栓将柱销从联轴器中顶出。本实用新型的有益效果是：结构简单、操作方便、安全，大大节约更换柱销时间，降低工人劳动强度，提高工作效率。
1013
0
本实用新型涉及一种热轧卷板轧机活套辊旋转检测装置，属于冶金行业热轧卷板设备技术领域。技术方案是：包含接近开关（1）、挡板（2）、活套辊轴承座（3）、活套辊（4）和接近开关固定支架（5），接近开关固定支架（5）固定在活套辊轴承座（3）上，接近开关（1）设在接近开关固定支架（5）上，接近开关（1）与轧机控制系统连接，靠近活套辊轴承座（3）一端的活套辊（4）边缘上、沿圆周方向均匀固定四个挡板（2），挡板（2）与接近开关（1）之间设有间隙。本实用新型的有益效果是：能够实时检测轧制过程中活套辊转动情况，当活套辊不旋转及时反馈信号，避免卷板表面擦伤，减少质量事故。
904
0
本实用新型涉及一种转炉氧枪活动支座，防止转炉氧枪吹炼时坠落到钢水里，属于冶金行业转炉炼钢设备技术领域。技术方案是：氧枪托滑道（9）固定在固定支架（8）上，氧枪托滑道（9）上设有伸缩座一（2）和伸缩座二（3），伸缩座一（2）和伸缩座二（3）分别位于氧枪（11）两侧，对称布置，氧枪（11）固定在氧枪小车（1）上，氧枪小车（1）与氧枪升降装置（10）连接，所述伸缩座一（2）与气缸伸缩杆一（4）驱动连接，所述伸缩座二（3）与气缸伸缩杆二（5）驱动连接。本实用新型的有益效果是：炼钢吹炼时，防止氧枪坠落，造成转炉爆炸重大事故；溅渣时，使氧枪可以降到底，提高溅渣效果。结构简单，操作方便。
817
0
本实用新型涉及一种炼钢方坯拉钢同步控制系统，属于冶金行业连铸技术领域。技术方案是：包含拉速输入控制单元、冷却水模拟量输出控制单元、振动电机模拟量输出控制单元；所述拉速输入控制单元包含转换开关（1）、数字量输入模块（2）和24V电源（3），转换开关（1）的两组常开点接入数字量输入模块（2），24V电源（3）与数字量输入模块（2）连接；所述拉速输入控制单元中的24V电源（3）分别与冷却水模拟量输出控制单元中的冷却水模拟量输出模块（4）和振动电机模拟量输出控制单元中的振动电机模拟量输出模块（16）连接。本实用新型的有益效果是：解决了拉矫机电机掉闸引起的停机或接钢问题，保证了连铸机连续正常工作。
866
0
本实用新型涉及一种连铸扇形段导向机构，属于冶金行业连铸设备技术领域。技术方案是：包含扇形段支架（1）、导向辊轴（2）、导向机构支架（3）、导向辊（4）、紧固螺栓（5）和导向辊垫圈（6），导向机构支架（3）通过紧固螺栓（5）固定在扇形段支架（1）上，导向辊轴（2）的两端分别固定在导向机构支架（3）上，导向辊（4）设在导向辊轴（2）上，导向辊（4）与导向辊轴（2）转动连接，导向辊（4）的两端与导向机构支架（3）之间分别设有导向辊垫圈（6）。使用能够转动的导向辊代替背景技术中的导向块，当引锭杆或铸坯跑偏时，与导向辊接触由原来的滑动摩擦变成滚动摩擦，从而减少铸坯及相关部位的划伤，减少了铸坯修整费用。
829
0
本实用新型涉及一种连铸干式料振动烘烤包胎,属于冶金连铸中间包工作层修砌用设备技术领域。技术方案是:包含包胎外壳、振动地脚、烘烤火嘴、燃气输送管道、助燃风输送管道,振动地脚固定在包胎外壳上部,烘烤火嘴分布在包胎外壳上方,燃气输送管道和助燃风输送管道与烘烤火嘴连接。本实用新型实现了改善干式料工作层内形、提高振动及烘烤效果,从而实现了提高连铸用中间包干式料工作层的使用寿命;本实用新型安全可靠、使用简便,大幅提高了连铸用中间包干式料工作层的使用寿命,杜绝了工作层开裂、脱落,中间包漏包等问题及事故的发生。
