烧结机双重排料闸门 908

 0

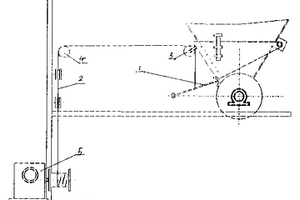

本实用新型涉及一种冶金机械设备,特别是烧结机头部布料装置中的闸门。本实用新型的目的是提供一种可以准确及时布料,动作灵活,维修方便的烧结机双重排料闸门。技术方案是由闸门(1)、拉线(2)、滑轮(3、4)、减速机圈筒(5)组成,闸门(1)一端安装在烧结机泥辊上,另一端通过拉线(2)经过滑轮(3、4)与减速机圈筒(5)连接,减速机圈筒(5)置于地面上。采用本实用新型,减速机滚筒控制手柄正转提升闸门打开,反转闸门靠自重下降闭合,用手横向牵引拉线,打开闸门,放手拉线,闸门靠自重复位,以达到排块目的。具有结构简单、动作灵活,更换方便之特点。

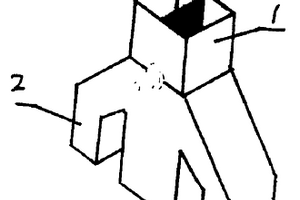

物料运输多流分料装置 1030

 0

本实用新型涉及一种物料运输装置,尤其是矿山、冶金、水泥耐火等行业各种物料分料运输装置。技术方案是物料运输多流分料装置由进料槽(1)和若干个出料槽(2)组成,进料槽(1)和若干个出料槽(2)连通,进料槽(1)内设有活动的控制板(3)。通过调整与物料运动方向成平行、90度夹角的控制板来实现一流,两流,三流物料三个方向的分流输送。本实用新型具有结构合理、设备能源消耗少,工人劳动强度低之特点。

加压回火电炉 915

 0

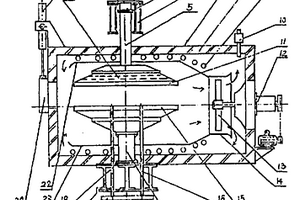

本实用新型涉及一种加压回火电炉,属于冶金锯片生 产中淬火后的锯片矫形热处理设备。它由封闭式的矩形炉体,由气缸启动的炉门,与炉体成一体的上、下压盘,其中上压盘由油缸机构加压,下压盘固定不动,设置在炉体一侧并和炉体固定的高温轴流风机,为便于卸料而设置的顶料机构等构成。本实用新型废除了用人工加压锯片,在加压回火过程中需开启炉盖的井式电炉的缺点,同时保证了回火矫形片板的稳定性,而且可连续工作。由于设置了高温轴流风机,因此炉内温度可实现均匀化,是目前国内理想的锯片矫形热处理设备。

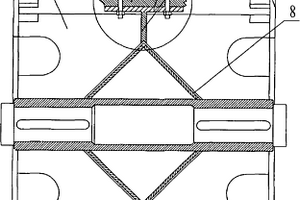

烧结机台车与台车之间的磁性密封装置 1060

 0

一种烧结机台车与台车之间的磁性密封装置,属于冶金烧结设备技术领域,目的是提供一种结构简单、密封性能好、便于制作和安装、可有效解决台车与台车之间连接漏风问题的密封装置,其技术方案是:在台车与台车接触的端板上分别开有相对应凹槽,在凹槽中镶入高磁性耐高温磁铁块,磁铁块外面再焊接外挡板,外挡板嵌入端板相应的凹槽内,外挡板的表面与端板的平面齐平。本实用新型在两个台车之间接触时,在缝隙中产生磁场,吸附小颗粒及灰尘把台车形成一个密封的整体,有效阻止了台车之间的漏风问题,在原有烧结机的基础上进一步控制了漏风率问题,适宜在烧结机台车上采用。

长炉龄节能型氧化球团焙烧竖炉 991

 0

本实用新型涉及冶金行业中生产氧化球团的设备,尤其是一种长炉龄节能型氧化球团焙烧竖炉。该竖炉的导风墙坐落于由两道弦拱构成承载梁上,两弦拱分别有一个拱角作用于支撑墙上,该支撑墙坐落于一个180度的弦拱上,该弦拱位于冷却带的下部,冷却带由支撑墙均分为两部分;冷却风箱位于竖炉砌体的下方做为砌体的承载梁,二次冷却室上部和周围分别装有助燃风集气管和助燃风箱,助燃风集气管位于卸料齿辊的正下方,每个卸料齿辊对应一个助燃风集气管,助燃风集气管和助燃风降尘风箱连通。与现有矩形竖炉相比,本竖炉结构稳定、高温强度高、抗风蚀性好、不易变形倒塌,助燃风预热稳定高,节水和燃料,投资少,可使竖炉的大型化。

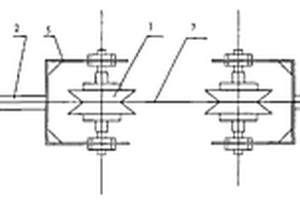

压边器 1080

 0

一种压边器,属于冶金板材生产设备技术领域,所要解决的技术问题是提供一种结构设计简单、使用方便、可以将各种原因引起的边浪原料涂上背面漆的压边器,其技术方案是:它由支架、伸缩杆套管、伸缩杆、压边轮架、旋转压边轮组成,上述部件都为2个,对称设置;伸缩杆套装在伸缩杆套管内,伸缩杆套管固定在套管架上,套管架与支架连接;伸缩杆的一端与压边轮架连接,旋转压边轮安装在压边轮架内;伸缩杆套管内有压簧,压簧套装在伸缩杆上。本实用新型安装在背面涂漆辊前,在生产过程中可以与涂漆辊形成一个有效的支撑面,解决了原料边浪漏涂的问题,提高了原料利用率,保证了产品质量。

冷轧分条线机组分切后带钢压紧装置 775

 0

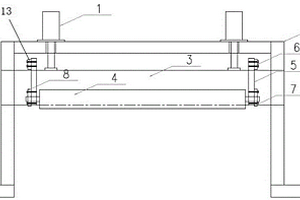

本实用新型涉及一种冷轧分条线机组分切后带钢压紧装置，属于冶金行业冷轧分条线机组设备技术领域。技术方案是：在分切后的带钢（11）上方设置一个压辊（4），所述压辊（4）通过轴承（9）转动连接在压辊轴（12）上，压辊轴（12）的两端分别通过卡板二（7）和卡板二固定螺栓（8）固定在支座（5）上，所述支座（5）通过卡板一（6）和卡板一固定螺栓（13）固定在压紧台（3）上，升降缸（1）的缸体固定在牌坊（2）上，升降缸（1）的缸杆与压紧台（3）驱动连接。本实用新型的有益效果是：能够保证分切后的带钢卷型整齐，生产过程中不会造成带钢跑出隔离盘，降低机组辅料消耗，提升生产效率。

电弧炉子母罐碳粉喷吹装置 758

 0

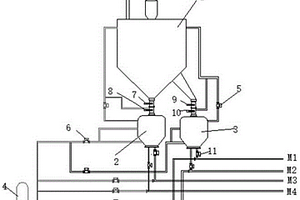

本实用新型涉及一种电弧炉子母罐碳粉喷吹装置，属于冶金行业电弧炉冶炼设备技术领域。技术方案是：母罐（1）下部的一个碳粉出口通过母罐出口阀A（7）和子罐A进口阀（8）与子罐A（2）的顶部相连接，母罐（1）下部的另一个碳粉出口通过母罐出口阀B（9）和子罐B进口阀（10）与子罐B（3）的顶部相连接，子罐A（2）下部的两个碳粉出口分别与碳粉枪三（M3）和碳粉枪四（M4）相连接，子罐B（3）下部的两个碳粉出口分别与碳粉枪一（M1）和碳粉枪二（M2）相连接；压缩空气罐（4）的六根加压管路分别通过各自的加压阀（6）与子罐和碳粉枪相连接。本实用新型的有益效果是：能够提高喷碳效率，缩短冶炼周期，提高电炉炉龄。

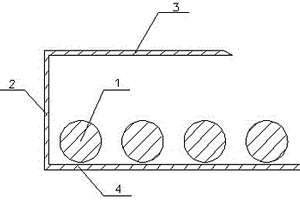

淬火试样取样装置 737

 0

本实用新型涉及一种淬火试样取样装置，属于冶金物理试验设备技术领域。包括输送辊（1）、阻挡板（2）、顶板（3）、底板（4）、把手（5）、侧板（6）、轴承（7），所述阻挡板（2）、顶板（3）、底板（4）、两块侧板（6）围成一端开口的匣式钢板结构装置，开口端相对一侧为阻挡板（2），两侧为侧板（6），下部为底板（4），上部为顶板（3），所述顶板（3）的长度比底板（4）短，所述侧板（6）内侧底部两端设置有轴承（7），所述输送辊（1）两端与轴承（7）装配，所述侧板（6）外侧中部设置有把手（5）。本实用新型装置结构简单、使用方便，能够将重量大的试样安全、简便的从电阻炉取出进行淬火试验，提高工作效率。

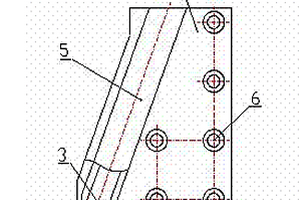

酸轧轧机主减速机推力轴承拆卸装置 977

 0

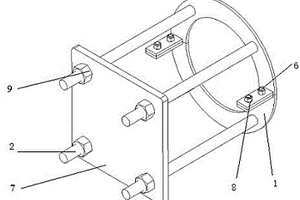

本实用新型涉及一种酸轧轧机主减速机推力轴承拆卸装置，属于冶金行业维修设备技术领域。包括顶板（7）、紧固螺栓Ⅰ（6）、紧固螺母Ⅱ（9）和两个卡紧装置，所述卡紧装置包括卡板（1）、拉力杆（2）、紧固板（3）、紧固孔Ⅰ（4），两个卡紧装置通过四条固螺栓Ⅰ（6）装配紧固螺母Ⅰ8后装配在一起，所述顶板（7）为四边形钢板，所述四条拉力杆（2）穿过四个紧固孔Ⅱ（5），通过紧固螺母Ⅱ（9）装配在顶板（7）上。本实用新型结构简单、操作方便，利用此工具可以将酸轧轧机主减速机高速轴推力轴承完好拆下，而且省时省力，解决了检查轴承无法拆下轴承的问题，实施效果良好。

加热炉烟气脱硝控制系统 814

 0

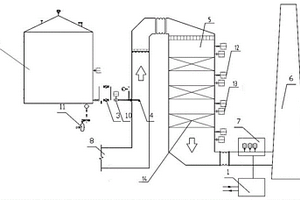

本实用新型涉及一种加热炉烟气脱硝控制系统，属于冶金行业轧钢加热炉烟气脱硝设备技术领域。技术方案是：氨水储罐（2）通过氨水输送泵（3）和SCR还原剂喷枪（4）与SCR反应器（5）的入口管道连接，SCR反应器（5）的出口通过管路与排放烟囱（6）相连接，SCR反应器（5）的顶部通过管道与加热炉烟道（8）连接，SCR反应器（5）内设有上下布置的三个催化剂层（14），SCR反应器（5）设有压力变送器（12）和温度变送器（13），DCS控制器（1）与氨水输送泵（3）、SCR还原剂喷枪（4）和SCR反应器（5）控制连接。本实用新型的有益效果是：结构简单，脱硝效果好，运行成本低。

连铸结晶器点检棒 1117

 0

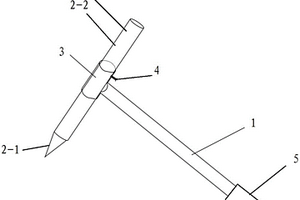

本实用新型公开了一种连铸结晶器点检棒，属于冶金技术领域。所述连铸结晶器点检棒包括：握杆及棒体；所述握杆的端部可拆卸式地与所述棒体连接；所述握杆与所述棒体之间的角度为85‑100°。本实用新型连铸结晶器点检棒可以使操作人员在安全位置方便地进行作业，提高作业效率和安全系数。

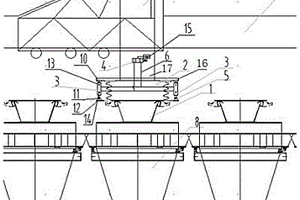

运输皮带机卸料车组合密封装置 1097

 0

本实用新型涉及一种运输皮带机卸料车组合密封装置，属于冶金行业转炉炼钢生产设备技术领域。技术方案是：柔性橡胶密封垫块（2）的上部通过上连接板（16）固定在卸料车落料口（17）上，柔性橡胶密封垫块（2）的下部通过下连接板（12）密封在料仓受料口（1）上，柔性橡胶密封垫块（2）的两侧分别设有一个气缸（3），所述气缸（3）的缸体通过尾座（10）固定在上连接板（16）上，气缸（3）的活塞杆端通过叉头（11）固定在下连接板（12）上。本实用新型的有益效果是：卸料车在对每个高位料仓进行受料时，能够实现料仓受料口与卸料车落料口之间的密封，避免料仓受料口出现扬尘和洒料，满足环保标准要求。

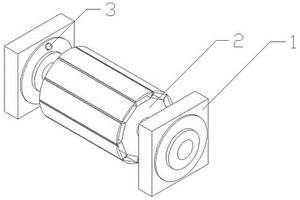

多功能钢用辊子 696

 0

本实用新型涉及一种冶金行业技术领域，特别是一种多功能钢用辊子。采用包括轴承座、辊套、在线红外测温仪、芯轴、安装部、导流孔、安装孔、支撑板、弹簧、安装槽、导流管、导流槽的结构，实现了辊子能够根据钢坯的不同判断所需的冷却时间，从而对辊子进行冷却，确保冷却更加的及时有效，辊子与钢坯之间通过减震接触，确保钢坯和辊子表面不被损坏的功能，解决了辊子冷却不及时产生变形，辊子和轴承因高温造成损坏工作不畅，辊子和钢坯由于刚性接触产生磕碰损坏的问题。

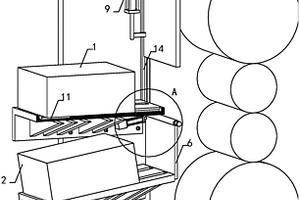

干湿平整机用在线辊面擦拭器 939

 0

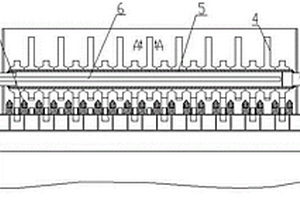

本实用新型涉及冶金辅助装置技术领域，具体为一种干湿平整机用在线辊面擦拭器，包括干湿平整机本体、上辊面擦拭器和下辊面擦拭器，干湿平整机本体上设置有机架，还包括防护装置，机架上安装有两个支撑架，上辊面擦拭器和下辊面擦拭器分别滑动安装在两个支撑架上，所述防护装置包括升降挡水板和摆动导板，升降挡水板和摆动导板分别滑动安装和转动安装在机架上，并且机架上安装有第一底座，安装有上辊面擦拭器的支撑架上安装有第二底座，其能够克服目前设备的缺陷、结构简单、经久耐用、成本低，能够保证设备既能在干平整生产中投入使用，又能在湿平整生产中得到保护不被污染，实用性较高。

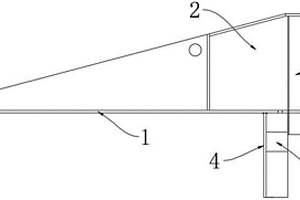

侧喷水集水装置 907

 0

本实用新型公开了一种侧喷水集水装置，涉及冶金技术领域，包括底板，所述底板的上部固定安装有集水装置，所述集水装置的一侧固定安装有带钢导向装置，所述底板的下部固定安装有导水装置。本实用新型施工完成后侧喷水通过集水罩能完整收集，并通过导流装置导出，解决了侧喷水反溅、反流问题，有效提高了层流冷却效果，保证带钢温度控制精度，避免因侧喷水清理不净产生带钢质量问题。

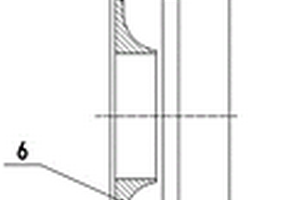

多级鼓风机钢制中间机壳 1072

 0

本实用新型涉及一种多级鼓风机钢制中间机壳，属于冶金行业鼓风机设备技术领域。技术方案是：风道隔板（5）为弧形板，多个风道隔板均按顺时针方向弯曲，弯曲弧度相同，并周向均匀布置在碟形隔板（2）与墙板（7）之间，风道隔板（5）的一端焊接在碟形隔板（2）上，风道隔板（5）的另一端焊接在墙板（7）上。本实用新型的有益效果是：提高了中间机壳制造精度，降低了制造成本；减小了压缩气体在中间机壳内部的阻力，提高了风机的效率，适合多级鼓风机系列化多品种生产。

型钢精轧机咬入装置 728

 0

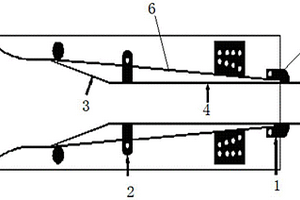

本实用新型涉及一种型钢精轧机咬入装置，属于冶金行业型钢精轧机咬入设备技术领域。技术方案是：在精轧机入口的两侧分别设有一个侧导板（6），两个侧导板（6）之间呈八字形布置，在两个侧导板（6）上分别通过护勾（1）和护耳（2）固定一个副导板，所述副导板由引导板（4）和栏板（3）焊接而成，两个副导板中的引导板（4）靠近精轧机（5）入口，两个副导板中的引导板（4）平行布置，两个副导板中的栏板（3）远离精轧机（5）入口，两个副导板中的栏板（3）呈八字形布置。本实用新型的有益效果是：通过副导板的引导，轧件得到很好的疏导，提高了精轧机的咬入能力,减少了精轧机组的堆钢事故，进而保证生产的顺行，提升了产量。

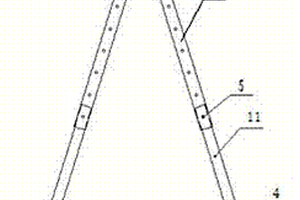

中频炉炉径检测装置 872

 0

一种中频炉炉径检测装置，属于冶金设备技术领域，用于各种规格中频炉炉衬厚度检测。装置包括芯轴（1）、垫片（2）、主测量臂（3），两条主测量臂（3）通过芯轴（1）、垫片（2）实现铰接，其特征在于副测量臂（4）通过弹珠（5）与主测量臂（3）连接，副测量臂（4）的末端设有测脚（6）。该装置结构简单，使用方便，即使在中频炉刚出钢完毕，内部处于高温的状态下，也能方便准确测量中频炉炉径，从而可以测算出炉衬厚度，保证中频炉使用安全，提高中频炉使用效率，降低使用成本，且该装置能用于各种炉况下的多中规格中频炉炉衬厚度的测量。 1

轻轨定长推送装置 944

 0

本实用新型涉及一种轻轨定长推送装置，属于冶金行业轻轨加工生产设备技术领域。技术方案是：包含行走小车（1）、铆焊桁架（2）、升降电机（4）、导轨（5）、定长电机（6）、齿条（7）和推送挡板（8），导轨固定在铆焊桁架（2）上，行走小车（1）设在导轨（5）上，升降电机（4）和定长电机（6）固定在行走小车（1）上，升降电机（4）与推送挡板（8）驱动连接，定长电机（6）的输出轴上设有齿轮，定长电机（6）输出轴上的齿轮与齿条（7）啮合，所述齿条（7）固定在导轨（5）上。本实用新型的有益效果是：能够自动、准确的将待加工轻轨推送到加工工位，确保轻轨的加工长度符合标准公差要求，满足交货条件。 1

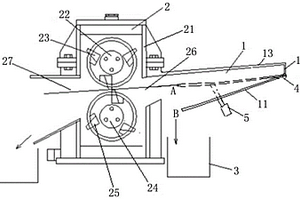

高线切头碎断剪切导向装置 749

 0

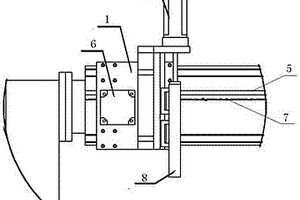

本实用新型涉及一种高线切头碎断剪切导向装置，属于冶金行业高速线材生产设备技术领域。技术方案是：导向管（1）是由一块底板（11）、两块侧板（12）和一块顶板（13）构成的方形管，底板（11）的一端转动连接在两块侧板（12）上，驱动气缸（5）的活塞杆与底板（11）驱动连接；箱体（21）的一侧设有碎断剪进口（26），箱体（21）的另一侧设有碎断剪出口（27），箱体（21）内设有上剪轴（22）和下剪轴（24），上剪轴（22）和下剪轴（24）上分别设有上剪刃（23）和下剪刃（25），上剪轴（22）和下剪轴（24）与电机减速机转动连接。本实用新型的有益效果是：解决了因切头过长导致的堆钢事故。

连铸二冷蒸汽处理装置 1028

 0

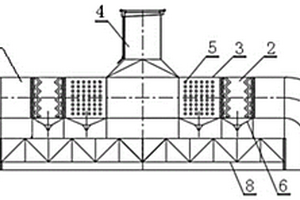

本实用新型涉及一种连铸二冷蒸汽处理装置，属于冶金行业连铸生产设备技术领域。技术方案是：主管道（9）的两端分别设有开口向下的接口（1），主管道（9）的中间与排出管道（4）垂直连接，位于排出管道（4）两侧的主管道（9）内均设有除雾器（2）和制冷机，所述制冷机包含凝结风管（3）、凝结排管（5）和蒸发器（7），凝结风管（3）固定在主管道（9）内，多根平行布置的凝结排管（5）均匀的设置在凝结风管内，凝结排管（5）的上端与蒸发器（7）连接，凝结排管（5）的下端和除雾器（2）的下方分别设有集水托盘（6）。本实用新型的有益效果是：解决了二冷蒸汽凝结问题，消除了厂房屋面安全隐患，回收了冷凝水，保护了周围环境。

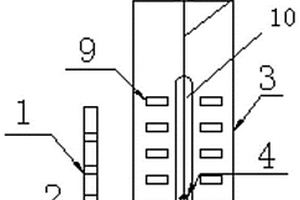

高炉炉前泥炮打泥指示针 916

 0

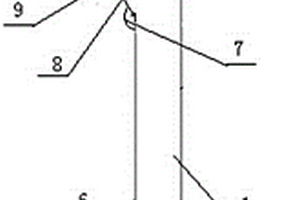

本实用新型涉及一种高炉炉前泥炮打泥指示针，属于冶金行业高炉炉前泥炮设备技术领域。技术方案是：套筒（3）的轴向设有豁口（10），豁口（10）上设有刻度（9），支撑板（6）为L型，支撑板（6）的一边固定在套筒（3）的一端，滑轮（7）通过销轴（11）转动连接在L型支撑板（6）的另一边上，指针（5）固定在吊锤（4）上，吊锤（4）设置在套筒（3）内，钢丝绳（13）的一端固定在吊锤（4）上，钢丝绳（13）的另一端穿过滑轮（7）连接在泥炮打泥活塞（14）上。本实用新型的有益效果是：结构简单，维修方便，能准确显示打泥量，杜绝了炮泥量不准确影响高炉后续生产。

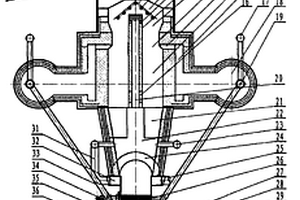

冷轧优钢钢带罩式炉 780

 0

本实用新型提供一种冷轧优钢钢带罩式炉，涉及冶金设备领域。该冷轧优钢钢带罩式炉，包括退火炉，所述退火炉的顶部设置有炉罩，所述炉罩覆盖在退火炉的外表面，所述退火炉内壁的底部设置有退火装置，且退火炉的内腔从上往下依次堆积有上电热偶、中电热偶和底电热偶，所述上电热偶、中电热偶和底电热偶均堆积在退火装置的顶部，且上电热偶、中电热偶和底电热偶均呈中空的圆柱状，所述炉罩的一侧设置有燃气罐，所述炉罩的外表面固定安装有圆环形的金属管道。该冷轧优钢钢带罩式炉，温控点位置覆盖多，烧嘴根据设定好的程序有序开启或关闭，控温精细准确。这种温度控制方法，能够降低炉内退火温差，为生产的顺利进行提供了有力的保证。

高温单辊破碎机 1111

 0

本实用新型涉及一种冶金炼铁行业用破碎机，特别是一种高温单辊破碎机。包括机架，驱动装置，栏板，衬板，支承轴，破碎锤，破碎锤所在的支承轴是空心轴结构，该空心轴结构内装有冷却水管，破碎锤的延伸端上装有破碎刀，破碎刀由陶瓷制成，机架上装有置于相邻的破碎刀之间的第二破碎刀。上述技术方案的本实用新型与现有技术相比，瓷制破碎刀能够使耐磨性比原来提高7至10倍。

叉车门架用热轧J型钢 899

 0

本实用新型涉及一种叉车门架用热轧J型钢，属于冶金行业轧钢技术领域。技术方案是：包含腹板（1）、翼缘板一（2）、翼缘板二（3）、斜面一（4）、斜面二（8）和凸台（9），腹板（1）的一端与翼缘板二（3）的中部连接，横截面呈T型，腹板（1）的另一端与翼缘板一（2）连接，横截面呈L型，腹板（1）、翼缘板一（2）和翼缘板二（3）构成一体结构，整体横截面呈J型，腹板的内侧面上设有凸台（9），凸台的一侧与翼缘板二（3）构成一体，凸台的另一侧横截面为斜面二（8），腹板（1）的内侧面与翼缘板一的内侧面之间设有斜面一（4）。本实用新型的有益效果是：断面结构合理，减小滚轮与门架之间的摩擦力，延长滚轮使用寿命。

炼钢转炉铁路线上的非标型铁路交叉结构 827

 0

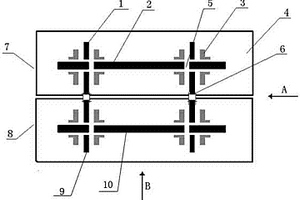

本实用新型涉及一种炼钢转炉铁路线上的非标型铁路交叉结构，属于冶金行业铁路运输领域。技术方案：包含非标型铁路交叉单组一（7）和非标型铁路交叉单组二（8），所述非标型铁路交叉单组一包含一条重型钢轨线路和两条相互平行的普通钢轨线路，两条相互平行的普通钢轨线路与重型钢轨线路交叉垂直布置，且分别固定在钢制预制垫板（4）上，所述非标型铁路交叉单组二与非标型铁路交叉单组一结构相同，非标型铁路交叉单组二中的普通钢轨二与非标型铁路交叉单组一中的普通钢轨一通过鱼尾螺栓和鱼尾板（6）连接。本实用新型通过重型钢轨和普通钢轨驳接穿插，实现多方铁路联通，有效提高火车机车运行效率，减少汽车倒运，降低工时和车辆运输费用。

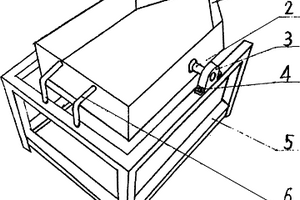

炼钢炉及精炼炉渣样收集器 1079

 0

一种炼钢炉及精炼炉渣样收集器,属于冶金渣样采集技术领域。该收集器:包括:收集斗、转动耳轴、轴承座、螺栓、支承架、手柄;其特征在于:将两个转动耳轴(2)焊接在收集斗(1)的两个外侧面,焊接位置在收集斗重心稍偏向出料口一侧;转动耳轴(2)穿入轴承座(3)内的滚动轴承内孔中;轴承座(3)用螺栓(4)紧固在支承架(5)上;手柄(6)焊接在不锈钢收集斗后侧面。优点在于:防止了渣样收集过程中混入其他杂质,收集斗采用了不锈钢板防止了氧化物的产生进而混入渣样,保证了渣样的准确性;收集器制作简单,成本低廉,实际应用效果良好;降低了职工劳动强度,提高了生产效率。

带有防断裂装置的粒化轮 820

 0

本实用新型涉及一种冶金炉渣粒化设备,特别是一种带有防断裂装置的粒化轮。它包括置于粒化轮中部的轮毂,设置在粒化轮外圆周的叶片和安装在粒化轮外部的壳体,所述叶片上装有防断裂装置,该防断裂装置包括上、下夹板和支撑板,所述上、下夹板置于叶片的上、下表面,并用连接件将其与叶片固定连接,所述支撑板的两端分别与下夹板和轮毂固接。与现有技术相比,本实用新型结构简单,叶片使用寿命长,一旦发生断裂或磨损,只需更换作为工作面的上夹板,缩短维修时间,节约维修费用;并且将粒化轮的外壳制作成边数与叶片个数相等的多边形结构,节省制作材料,节约成本。

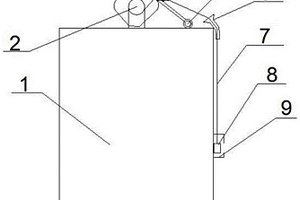

冷轧罩退加热罩起吊指示装置 815

 0

本实用新型涉及一种冷轧罩退加热罩起吊指示装置，属于冶金冷轧设备技术领域。包括指示板（4）、旋转盖板（5）、铁链（7）、配重块（8）、铁环（10）、面板（11）、钢管（12）、固定卡环（13）、旋转轴（14），所述旋转盖板（5）为四边形钢板，一端固定焊接有旋转轴（14），所述有铁链（7）一端固定连接在铁环（10），另一端与配重块（8）固定连接，所述指示板（4）包括面板（11）、钢管（12）。本实用新型结构简单，全部为机械元件构成，无能源消耗，便于安装、拆卸和维修。可防止作业人员确认不到位造成加热罩掉落事故，既保持了设备生产的连续性又增加了作业的安全性，降低了安全生产事故发生的概率。
