全部
▼
热搜：
935
0
一种自发性增强耐磨钢耐磨性的方法，本发明属于铁冶金领域，该方法包括如下步骤：（1）采用真空感应炉熔炼浇铸成型，铸件的铸造冷却速率为5~20℃/min；（2）耐磨钢成型后热处理工艺中最大加热温度≤1200℃，保温一段时间，水冷或油冷至室温；（3）以耐磨钢最大壁厚尺寸计，每10mm保温时间≤1h。本发明提供的合金成分设计制备方法，结合热处理的工艺控制，使耐磨钢基体中自发形成大量高硬度、高耐磨性的氮化硼夹杂物，达到发性增强耐磨钢耐磨性的效果。
870
0
本发明涉及金属熔炼、铸造领域，具体涉及一种用于高温合金母合金纯净化冶炼的底吹氩方法。根据冶炼炉容量定制透气塞，若采用捣打坩埚，需将透气砂铺于透气塞上方，周围采用捣打料填充，通过纯镍洗炉使坩埚烧结，得到适用于底吹氩的捣打坩埚，根据经验公式初步制定吹氩压强、氩气流量和吹氩时间等工艺参数，待合金熔体精炼结束后进行底吹氩工艺，最后降温浇注。所述工艺方法制定的底吹氩工艺，能够大幅度降低母合金中的夹杂含量，降低母合金重熔期间的浮渣占比，提高高温合金母合金锭的冶金质量。本发明适用于大多数铸造高温合金母合金的纯净化冶炼，操作简单，实施难度低，效果显著。
900
0
本发明涉及一种由镍冶炼熔渣生产的方法，包括如下步骤：S1、炉渣混合：将镍冶炼渣加入熔炼反应装置中，加入钙系矿物与添加剂；搅拌，将熔渣加热至熔融状态，加入氧化铜矿物、氧化镍矿物、硫化铜矿物、硫化镍矿物、含铜物料中的一种或几种；混合均匀，作为反应熔渣，并实时监测，同时通过调控使混合后的含铜熔渣同时满足条件a和条件b，获得反应后的熔渣；S2、分离回收。本发明提供的方法既可以处理热态熔渣，又可以处理冷态炉渣，充分利用熔融镍冶炼渣物理热资源和热态冶金熔剂，实现了既可以处理含铜炉渣，又可以处理氧化铜矿物和/或硫化镍矿物，是一种新的铜冶炼工艺，实现铜与铁的同时生产。
1077
0
一种超高品位铁精矿气基竖炉直接还原制取超纯铁的方法，属于冶金竖炉直接还原技术领域。其特征在于以超高品位铁精矿为原料，添加有机粘结剂、造球、氧化焙烧制取氧化球团，而后将超高品位铁精矿氧化球团置于气基竖炉中采用还原气进行直接还原，再将气基还原获得的金属化球团送至中频感应炉内在真空或氩气气氛下熔分，得到TFe≥99.98％、C≤0.005％的超纯铁。该工艺流程短且衔接紧凑，各工艺参数易于控制，可用于超纯铁的高效清洁生产。
910
0

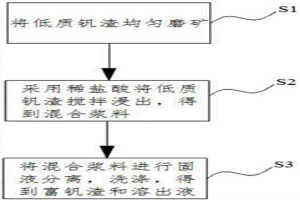

本发明公开一种低质钒渣提质的方法，涉及湿法冶金技术领域。其包括以下步骤：S1、磨矿：将低质钒渣均匀磨矿至可通过100‑200目筛；S2、酸浸富集：采用稀盐酸将步骤S1得到的低质钒渣搅拌浸出，得到混合浆料；S3、固液分离：将步骤S2得到的混合浆料进行固液分离，洗涤，得到富钒渣和溶出液；其中，所述步骤S1中的低质钒渣为低钒高钙高硅高磷钒渣。本发明方法操作简单，能够广泛应用于工业中，在短时间内将低质钒渣中的钒富集，便于后续钒渣提钒工艺时钒的分离与提取，同时迅速降低低质钒渣中的硅、钙、磷、猛等杂质的含量，减少后续低质钒渣焙烧提钒时浸出率低，物料烧结、窑体结圈的现象，有效节省后续浸出液中除杂净化工序，降低生产成本。
784
0

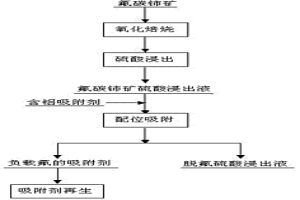

本发明属于稀土湿法冶金技术领域，具体涉及一种使用含铝吸附剂去除氟碳铈矿硫酸浸出液中氟的方法。本发明是将氢氧化铝于450～600℃焙烧2～6h，制得活性氧化铝含铝吸附剂，将氟碳铈矿硫酸浸出液稀释10～100倍，调节酸度为0.1～1.0mol·L-1，加入含铝吸附剂，加入量为0.5～10g/50ml，振荡10～60min，然后进行固液分离，得到负载氟的含铝吸附剂固体和脱氟硫酸浸出液。本发明通过除氟减少了含氟三废物的产生，大大减轻了流程对环境的污染，同时对萃取前的硫酸浸出液进行除氟，可消除氟对后续稀土的提取与分离的影响。吸附后的吸附剂可进行再生利用，大大降低了成本。
1130
0

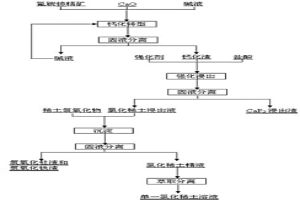

本发明属于稀土冶金技术领域，特别涉及一种钙化转型-浸出分解氟碳铈矿的方法，按照以下步骤进行：稀土精矿的活化预处理→活化矿钙化转型预处理→转型渣酸浸→氯化稀土精液萃取，最后得到钍铁渣和氯化铈、氯化镧、氯化镨或氯化钕的溶液，将稀土元素、氟元素、钍元素等有价组元高效分离。本发明降低了能耗，减少了燃料消耗，500℃以下低温焙烧，仅有碳酸根分解，不但提供了稀土精矿的反应活性，同时避免了氟资源的浪费和排放污染，属于绿色清洁工艺。
767
0
本发明是一种微波加热赤泥和铝电解槽废阴极炭块合成碳化硅的方法，制造工艺为：将赤泥磨矿处理至粒度小于0.074mm的部分占整体的比例等于或大于40wt%，添加适量的还原剂进行磁化焙烧，然后再磁选分离磁铁矿获得含硅的固体物料；将铝电解废阴极炭块进行预处理，磨矿处理至粒度小于0.074mm的部分占整体的比例等于或大于40wt%，进行浮选分离、酸碱除杂处理后获得炭粉；把含硅的固体物料和炭粉混合均匀，在2450MHz或916MHz的微波场中合成30～300min，得到碳化硅产品。本发明方法可有效实现有色冶金领域的固体废弃物--赤泥和铝电解废阴极炭块的无害化与资源综合利用，生产效率和能源利用率高。
1007
0
一种五氧化二钒废水处理回收利用的方法涉及有色金属冶金技术领域，尤其涉及五氧化二钒企业产生的废水处理的方法。本发明提供一种适用范围广、高效、环保的一种五氧化二钒废水处理回收利用的方法。本发明包括：步骤一,将废水由泵打入搅拌罐中，开启搅拌和蒸汽加热，向搅拌罐中加入亚硫酸钠。搅拌后加入碳酸钠，调节ph值。在60℃下保温搅拌，停止搅拌和蒸汽加热，静止；步骤二,将上清液与沉淀在搅拌罐中分离，沉淀为湿铬渣。将湿铬渣经由泥浆泵打入闪蒸干燥器内，用回转窑内热风干燥，得铬渣；步骤三,将上清液送入四效蒸发器内，得到固体即为硫酸钠，用于焙烧工序；步骤四,将蒸发器内蒸汽回收冷凝，得到酸性溶液；此酸性溶液用于浸出工序。
810
0
一种铁铝共生矿的综合利用方法，属冶金技术领域。按照以下步骤进行：将铁铝共生矿破碎制成球团，通入还原煤气预还原获得预还原矿；将预还原矿和石灰放入还原熔分炉中，以氧气为载气喷吹煤粉进行熔分还原，获得铁水和高温含铝熔渣；将高温含铝熔渣冷却至常温并自然粉化获得炉渣，置于碳酸钠溶液中浸出，获得浸出液和浸出渣；将浸出液进行常压脱硅和中压脱硅，获得精制液；向精制液中通入CO2进行碳酸化分解，得到分解母液和氢氧化铝，氢氧化铝焙烧制成氧化铝；向分解母液中加入碳酸钠进行补碱，制成碳酸钠溶液用于浸出。本发明既能保证铁铝的高效解离提取，又能在技术上和经济效益上可行，有效综合利用我国的铁铝共生矿资源。
989
0

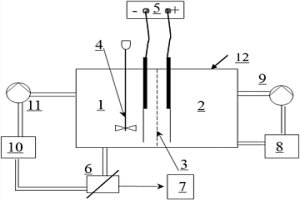

一种电解氯化稀土制备氧化稀土的方法，属于稀土的湿法冶金领域。该方法采用对氯化稀土溶液进行预脱酸电解，盐酸返回稀土生产系统；在10℃≤温度<100℃，电压≥2.2V，预脱酸后的稀土氯化物溶液作为电解液进行电解，得到氢氧化稀土；在阴极室进行搅拌，电解液和氢氧化稀土定向流动，经过滤装置固液分离，滤液循环返回阴极室；氢氧化稀土烘干、焙烧，制得氧化稀土；副产品氢气和氯气转化为盐酸。该方法直接以稀土生产过程中的氯化稀土溶液为原料，不加入任何化学试剂，经电解得到氢氧化稀土，然后煅烧得到高纯度的氧化稀土。该方法大幅度降低了生产成本，解决了传统工艺氨氮废水污染严重的难题，同时电解过程中实现了盐酸循环回收利用。
746
0
本发明涉及一种定向凝固用氧化铝基陶瓷型芯及制备方法，该氧化铝基陶瓷型芯使用的耐火材料有EC95电熔莫来石、硅酸锆、二氧化硅粉、二氧化钛粉、铝粉。粉料中按重量百分比含EC95电熔莫来石65～95%，硅酸锆5～30%，二氧化硅粉2～8%，二氧化钛粉1～5%，铝粉1～10%。其中EC95电熔莫来石中粒度为F200号粉料占10～30%，F320号粉料含量40～70%，F600号粉料占10～30%。制备方法为把上述粉料球磨混合均匀，放入熔化的增塑剂中混炼，在陶瓷型芯成型机上热压注成型。热压注成型的陶瓷芯经修整、校型后放入箱式电阻炉中焙烧。出炉后的陶瓷型芯采用高温强化剂和室温强化剂进行高温强化和室温强化。本发明制备的氧化铝基陶瓷型芯具有高温强度高、抗蠕变性能好、烧成收缩小、烧成温度低、冶金化学性能好的特征。
899
0
一种铝土矿造球氯化电解制备氧化铝及综合利用的方法，步骤如下：将铝土矿、碳源和高岭土按配比配料，添加粘结剂和水，造球风干，经氯化、分离与提纯，得到无水氯化铝、无水氯化铁、四氯化硅、四氯化钛、氯化钪和氯化镓；将无水氯化铝和无水氯化铁转化成相应氯化物溶液，控制电压及电流密度进行电解得到氢氧化铝、氢氧化铁、氢气和氯气，氯气返回氯化段；氢氧化铝经焙烧获得冶金级/化学品氧化铝；氢氧化铁煅烧得到铁红或其他含铁制品；四氯化硅进行提纯；四氯化钛精制作海绵钛原料；氯化钪富集作提钪原料。本发明方法成本低，原料廉价易得，通过造球氯化使氯化反应完全，操作过程简单，自动化程度高，产物纯度高，氯气和锌等原料能够循环利用。
652
0
一种高硫铝土矿的综合利用方法涉及有色金属冶金技术领域。本发明提供一种高效、环保的高硫铝土矿的综合利用方法。本发明包括：步骤一，将矿石烘干、破碎、细磨；步骤二，将步骤一处理后的高硫铝土矿石粉送至配料仓进行配料，加入碳酸钠和水；步骤三，将混匀的物料送至1#回转窑内，并向窑内鼓入富氧空气；步骤四，将1#回转窑烧成的熟料送至2#回转窑内，并在熟料中配入碳酸钠和石灰石；步骤五，将2#回转窑内烧成的熟料水冷，水冷后用氢氧化钠溶液溶出；步骤六，溶出后的溶液采用固体絮凝剂沉降赤泥，得到铝酸钠溶液和富铁赤泥；步骤七，向铝酸钠溶液中通入CO2，进行碳酸化分解得到氢氧化铝和母液，将氢氧化铝焙烧成氧化铝。

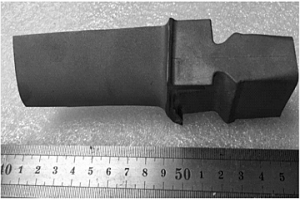

本发明涉及精密铸造领域，具体为一种连续SiC纤维增强TiAl基复合材料叶片的制备方法。该方法的技术路径是：模型压制→尺寸检验→模型组合→模壳制备→脱蜡→模壳焙烧→复合材料定位→离心浇注→热等静压工序，完成铸件制备。本发明钛铝合金叶片制备包括钛铝合金叶片模壳制备技术、SiC先驱丝复合材料制备技术、复合材料定位技术以及离心精密铸造技术等，突破复合材料定位、界面反应等关键技术，为钛铝合金复合材料叶片制备提供一种可行的方法，采用该方法制造的叶片实现叶片表面无污染，内部SiC复合材料与TiAl基体完全融合，无冶金缺陷，可以进一步提高TiAl合金的使用温度和蠕变抗力。
1001
0

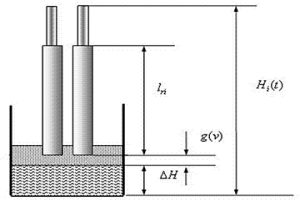

用炭阳极保护电解铝的方法，涉及有色金属冶金熔盐电解领域，采用铝电解用废电解质、铝电解用废阴极的废碳质材料或氧化铝为原料制成涂层或涂料，将涂料涂在炭阳极表面隔绝空气；在更换炭阳极时，将炭阳极浸渍在熔融的电解液中，使炭阳极表面均匀涂上一层电解质涂层涂料，然后将炭阳极提出电解质；涂层涂料的涂敷：在预焙阳极冷却后将该涂料均匀涂抹或喷涂到炭阳极的上表面和侧表面，涂抹或喷涂1～10次，涂层厚度0.1～50mm在预焙阳极焙烧阶段烘干涂层即可。本发明解决铝电解过程中预焙阳极的额外消耗问题，可以减少有害气体污染环境、减少能源消耗及降低生产成本等方面存在的问题及解决废弃电解质的回收利用问题。
902
0
一种粉煤灰造球氯化电解制备氧化铝及综合利用的方法，步骤如下：按照质量比，粉煤灰∶碳源∶高岭土＝1∶(2～5)∶(0.1～0.5)配料，添加粘结剂和水，造球风干，经氯化、分离与提纯，分别得到无水氯化铝、四氯化硅和氯化镓；将无水氯化铝转化成氯化铝水溶液，控制电压及电流密度进行电解得到氢氧化铝、氢气和氯气，氯气返回氯化段；氢氧化铝经焙烧获得冶金级/化学品氧化铝；四氯化硅进行提纯。本发明的方法成本低，原料廉价易得，通过造球氯化，使氯化反应完全，操作过程简单，自动化程度高，产物纯度高，氯气和锌等原料能够循环利用。

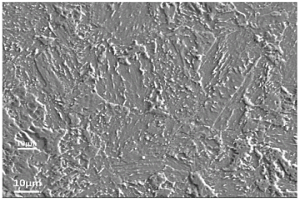

一种提高钢材力学性能的外加纳米强化剂及其制备和使用方法，属于钢铁冶金领域。该外加纳米强化剂含有的成分为纳米氧化物粒子和Fe，纳米氧化物粒子为Y2O3、ZrO2、Ti2O3或Ce2O3中的一种；其制备方法包括球磨包覆、脱水结晶、内配碳造球和焙烧覆膜；其使用方法是将外加纳米强化剂进行预热，预铺于模具底部，将钢液注入模具。该方法采用Fe(OH)3将纳米氧化物粒子进行预分散，有效的破坏和消除OH‑作用，经过制备过程，Fe(OH)3逐步转变为Fe，制得外加纳米强化剂。在浇铸过程中，外加纳米强化剂不会对钢液的纯净度产生影响，纳米氧化物粒子也不会发生变性及长大，加入钢液中形成弥散分布相，进而有效提高钢材的力学性能。
995
0
一种粉煤灰氯化电解制备氧化铝及综合利用的方法，包括以下步骤：将粉煤灰经氯化与分离，分别得到无水氯化铝、四氯化硅和氯化镓；将无水氯化铝转化成氯化铝水溶液；控制电压和电流密度，电解氯化铝溶液，得到氢氧化铝、氢气和氯气；将电解产生的氯气返回氯化段；将氢氧化铝经焙烧获得冶金级/化学品氧化铝；四氯化硅精馏提纯，生成多晶硅与氯化锌。本发明的方法成本低，原料廉价易得，操作过程简单，自动化程度高，产物纯度高，采用的锌和氯气等原料能够循环利用。
999
0

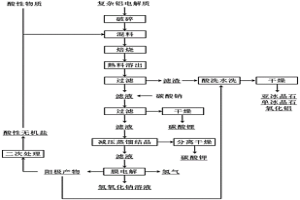

本发明属于铝冶金技术领域，特别涉及一种复杂铝电解质的资源化处理方法。通过和酸性物质混合焙烧、过滤，将复杂铝电解质转化为亚冰晶石、单冰晶石、氧化铝和可溶性盐溶液，再将可溶性盐溶液中的锂和钾进行提取利用，最后对提取后的溶液进行电解后循环使用。本发明中的方法能够将复杂铝电解质直接转化为更适合用于现代铝电解槽的低分子比纯净电解质，并且能够分别回收锂、钾等有价元素，实现了复杂铝电解质的分离、回收和有价元素提取。
948
0
本发明涉及一种从含稀土的选铁尾矿中分离回收铁、稀土和氟的方法，该方法将含稀土的选铁尾矿、添加剂和煤粉混合、压块或造球后、焙烧、球磨磁选，获得磁选铁精矿和磁选尾矿；磁选尾矿加盐酸进行浸出，过滤后，得到氯化稀土浸出液和富含氟化钙的浸出渣；浸出渣加水搅拌成矿浆，加入水玻璃、油酸钠、松醇油后得到粗选精矿和粗选尾矿，进行精选后获得氟化钙精矿和含硅酸盐以及少量氟化钙的混合物的总尾矿。本发明方法具有分离效果好、铁和稀土的回收率高、生产成本低、处理量大、环境友好等特点，是一种涉及非高炉炼铁、湿法冶金、矿物加工技术和资源综合利用领域的工艺方法。
722
0
一种铝土矿盐酸浸出分步电解制备氧化铝及综合利用方法，包括以下步骤：将铝土矿经盐酸浸出、固液分离和提纯处理后，得到氯化铁混合溶液和氯化铝混合溶液；分别分离提纯氯化铝混合溶液和氯化铁混合溶液，得到氯化钪和氯化镓，以及氯化铝与氯化铁水溶液；设定电解电压和电流密度，将氯化铝与氯化铁水溶液分别进行两步电解，分别得到氢氧化铝、氢气和氯气；氢氧化铁、氢气和氯气；生成的氢气和氯气制备盐酸溶液返回浸出段循环利用；氢氧化铝经焙烧获得冶金级氧化铝或化学品氧化铝。本发明采用电解方法回收铝土矿中的氧化铝，处理铝土矿与传统酸法相比，取消了蒸发、浓缩及其设备，简化操作的同时，大幅降低成本，且产物具有较高纯度。
713
0

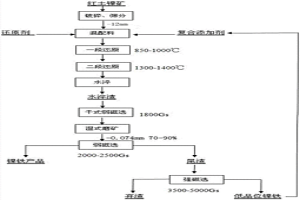

本发明属于有色冶金技术领域，尤其涉及一种红土镍矿直接还原‑选矿富集生产镍铁的方法。本发明采用两台回转窑还原焙烧避开回转窑结圈温度区间。该技术方法解决了现行直接还原‑选矿富集法工艺中存在的重大技术问题，能保证生产连续、平稳运行，获得较好的经济效益，使这项技术能够在生产中得到推广应用，特别是对电力设施缺乏地区的红土镍矿资源开发更具有实际意义。
1014
0
一种铝土矿氯化电解制备氧化铝及综合利用的方法，包括以下步骤：将铝土矿经氯化与分离，分别得到无水氯化铝、无水氯化铁、四氯化硅、四氯化钛、氯化钪和氯化镓；将无水氯化铝和无水氯化铁转化成氯化铝水溶液和氯化铁水溶液；控制电压、电流密度与电解时间，电解相应水溶液，得到氢氧化铝、氢氧化铁、氢气和氯气；将氯气返回氯化段；将氢氧化铝经焙烧获得冶金级/化学品氧化铝；氢氧化铁煅烧得到铁红或其他含铁制品；四氯化硅精馏提纯，生成多晶硅与氯化锌；四氯化钛精制作为海绵钛原料；氯化钪在氯化渣中富集，作为提钪原料。本发明的方法成本低，原料廉价易得，操作过程简单，自动化程度高，产物纯度高，采用的锌和氯气等原料能够循环利用。
827
0
本发明涉及一种制备先进超超临界含B的9Cr耐热钢的工艺，其采用真空碳脱氧加负压渗氮熔炼工艺结合电渣重熔冶炼工艺，先通过控制冶炼气氛和合金化顺序，得到合金元素含量均在目标范围内的铸锭，进行锻造成型，得到作为电渣重熔冶炼的电极，然后将该电极用于电渣重熔冶炼工艺，通过对电渣重熔过程中的渣系成分和冶炼气氛进行控制，得到化学成分均在目标范围内的电渣锭，该电渣锭可用于锻造成所需的9Cr耐热钢工件。本发明能够精确控制电渣重熔电极的化学成分和质量，从而使实现电渣重熔铸锭的冶金质量的可控性和稳定性，能有效控制含B的9Cr耐热钢中的O，N及已氧化合金元素含量控制在目标范围内，提高9Cr耐热钢的冶金质量。
1126
0
一种抗水化高纯氧化钙坩埚的制备方法，是为解决目前氧化钙坩埚普遍存在的坩埚中氧化钙纯度低时，易给熔炼的金属及合金引入杂质，氧化钙纯度高时，坩埚非常容易水化，在反复使用中易开裂，使用寿命短等技术问题而设计的。该方法将高纯碳酸钙电熔得到氧化钙砂后，将其破碎到合适的粒度进行混合级配。取级配好的氧化钙砂混合氧化锆粉料，再将混合好的粉体，加入无水粘结剂。经冷等静压得到氧化钙坩埚坯体，再经过烧结制得所需要的抗水化高纯氧化钙坩埚。有益效果：抗水化高纯氧化钙坩埚作为真空感应炉内衬，熔炼出的金属或合金性能超越了石墨坩埚，提高了抗水化和抗热震性能，降低了氧化钙的烧结温度；采用冷等静压成型，使坩埚成型更简单便捷；由于其具有纯度高，力学性能好的特点，可广泛应用于真空冶金行业。
1037
0
本发明涉及一种由含铜熔渣回收有价组分的方法，其包括：S1、炉渣混合：将铜渣加入熔炼反应装置中，并加入钙系矿物与添加剂，形成混合熔渣，将混合熔渣加热至熔融状态作为反应熔渣，混合均匀，实时监测该反应熔渣，通过调控使混合后的反应熔渣同时满足条件a和条件b，获得反应后的熔渣；S2、分离回收。本发明既可以处理热态熔渣，充分利用熔融铜渣物理热资源和热态冶金熔剂，又可以处理冷态炉渣，通过调整熔渣物理化学性质，利用含铜熔渣成熟的物理化学性质，实现了含铜熔渣冶金工艺，并解决目前炉渣大量堆积，环境污染问题，及重金属元素污染问题。
746
0
本发明公开了一种具有高含量难熔元素的镍基高温合金的制备工艺，属于合金制备技术领域。该工艺采用真空感应熔炼(VIM)+电渣重熔(ESR)工艺制备具有高含量难熔元素的合金。真空感应熔炼期间，通过控制加料方式、提高精炼温度和延长精炼时间、加快凝固速率等，有效抑制难熔金属和低密度合金元素的偏析现象，提高母合金锭上下的成分均匀性。通过电渣重熔消除合金锭中二次缩孔和降低杂质含量，提高冶金质量。本发明不仅能够明显降低高含量难熔元素的微观偏析和宏观偏析现象，而且能够有效降低高温合金中O、N等有害气体元素的含量，进而提高合金纯净度、降低高比重元素的偏析程度，改善合金反常组织的遗传性，提高合金的综合力学性能。
983
0
本发明关于一种高碳中高合金钢及其制备方法，其中，所述制备方法包括如下步骤：步骤1)采用真空感应熔炼工艺、真空自耗熔炼工艺制备出自耗锭；在自耗锭中：液析碳化物的最大等效直径小于100μm、全氧含量小于10ppm、夹杂物尺寸≤10μm、N含量小于40ppm；步骤2)以自耗锭作为坯料，先进行保温处理，再进行至少一次高温扩散及热变形处理，得到高碳中高合金钢；其中，每一次高温扩散及热变形处理的步骤包括：以设定升温速率将坯料的温度升温至高温扩散处理温度，进行高温扩散处理；再以设定降温速率将坯料的温度降温至热变形处理温度，进行热变形处理。本发明提供一种替代粉末冶金技术的低成本工艺，能有效减小甚至消除高碳中高合金钢中的粗大析出相。
中冶有色为您提供最新的辽宁沈阳有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
