内蒙包头有色金属冶金技术理论与应用

含稀土高强度钢板及其轧制方法 675

 0

一种含稀土高强度钢板及其轧制方法,属于冶金技术领域,涉及成型工艺技术,其特征在于板坯的(重量百分比)化学成分为:C?0.15%-0.25%,Mn?1.5%-1.85%,Si?0.7%-1.0%,P≤0.015%,S≤0.003%,Ti?0.01%-0.06%,B?0.0005%-0.0035%,RE?0.001%-0.09%,余量为Fe和不可避免的杂质。轧制工艺为:加热温度1220-1250℃,保温时间1-3小时,粗轧温度1000-1100℃,精轧温度920-960℃,终轧温度850-900℃,两段轧制总压下量≥75%。钢板力学性能优良,抗拉强度达600-850MPa,延伸率25-35%,屈强比≤0.8,且生产成本低,可工业化生产5-25mm厚度钢板。

低成本高质量高速钢轨钢的冶炼方法 617

 0

本发明公开一种低成本高质量高速钢轨钢的冶炼方法，属于冶金材料技术领域。本发明提供的低成本高质量高速钢轨钢的冶炼方法通过控制连铸工艺参数等，能够保证最终轧制获得的高速钢轨在降低Mn含量的基础上具有良好的力学性能，因此可以降低高速钢轨的生产成本。

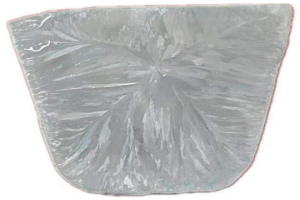

电工铝导体及其制备方法 789

 0

本发明属于冶金技术领域，特别涉及一种电工铝导体及其制备方法。在本发明中，电工铝导体的金属熔体经可控电磁能处理后，金属熔体中短程有序结构的团簇数量增加，这些团簇在随后的熔体流动过程中逐渐长大，使熔体中尺寸接近临界晶核的团簇数量增多；在后续连铸连轧的结晶凝固阶段，这些团簇将优先转变为晶核，提高形核率，细化铸坯凝固组织，使得本发明在不使用晶粒细化剂的条件下实现电工铝导体晶粒的细化，同时减少铸造缺陷，提高连铸连轧中所得铸坯的强度和塑性，连轧过程中不易出现断锭、断杆；同时由于细晶强化作用，电工铝导体的力学性能得以显著提升。此外，由于没有使用晶粒细化剂，本发明制备方法所得的电工铝导体纯净度提升。

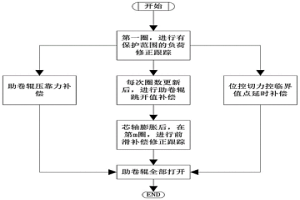

解决热轧卷取成卷压痕问题的有效方法 878

 0

本发明公开了一种解决热轧卷取成卷压痕问题的有效方法，涉及一种专门适用于冶金热轧带钢卷取机的控制技术的方法，该方法根据带钢头部在卷取过程中的控制流程，从修正跟踪计算、补偿助卷辊压靠力、补偿助卷辊跳开值、补偿位控切力控临界点延时四个方面提高带钢头部的控制精度，其中修正跟踪包括有保护范围的负荷修正和前滑补偿修正两部分，使带钢头部处受到的压力控制时序偏差大幅减小、压力冲击明显减轻，且有效避免堆钢事故产生。解决了现有控制方案始终无法彻底消除头部压痕的问题。

耐烧蚀钼合金及其制备方法 642

 0

本发明公开了一种耐烧蚀钼合金，包括以下重量分数的组分：CrCoNi合金0.1～1％、LuO₂0.2～1％、Si 0.01～0.2％，余量为Mo；其中，CrCoNi合金中Cr、Co、Ni的质量占比分别为：Cr 30～36％、Co 30～36％、Ni 30～36％。本发明将CrCoNi中熵合金粉体、氧化镥‑硅作为添加成分应用于钼合金的制备，球形CrCoNi中熵合金粉体为单相固溶体，可有效促进材料基体致密化烧结，显著提高材料韧性，降低粉末冶金烧结温度，并解决了钼基材料韧性差核心技术难题；LuO₂‑Si的添加可实现弥散强化及固溶强化，LuO₂‑Si原位反应相大幅提高材料的抗高温蠕变能力，添加相的协同强化显著提高材料耐烧蚀性及高温力学性能。

利用转炉除尘灰制备氧化球团的方法 709

 0

本发明一种利用转炉除尘灰制备氧化球团的方法，将铁精矿，膨润土，转炉除尘灰在烘箱110℃下干燥2h干燥，过筛；对干燥过筛后铁精矿，膨润土，转炉除尘灰，按质量百分比铁精矿A：40％～50％，铁精矿B：30％～40％，铁精矿C：10％～26％将铁精矿混合，之后再加入所述铁精矿质量2％～4％的所述膨润土，所述铁精矿质量1％～3％的所述转炉除尘灰混合均匀，对混合料进行造球，之后进行干燥、预热、焙烧和均热的步骤后制得所述氧化球团，采用该方法转炉除尘灰铁品位较高，用于球团矿生产可进一步提高球团矿品位，改善球团矿的冶金性能。

采用消失模铸造技术制备矿渣微晶玻璃复合管件的方法 889

 0

本发明公开了一种采用消失模铸造技术制备矿渣微晶玻璃复合管件的方法，所述的方法是通过消失模铸造工艺将微晶玻璃材料整体复合在金属管件中制备矿渣微晶玻璃复合管件，包括制作泡塑气化模、组装浇注模、配制涂料、上涂料、干燥、组装管件模型、埋箱、浇注、保温及自然冷却等步骤。本发明以矿渣熔体为浇注液体制备矿渣微晶玻璃复合管件，能够缓解目前尾矿、粉煤灰、冶金渣等工业固体废弃物的堆积给社会和企业带来的环境压力，提高二次资源的利用率，增加产品的附加值。本发明将微晶玻璃材料直接整体复合在金属管件中，微晶玻璃材料与金属管件贴合紧密，没有拼接缝，微晶玻璃材料耐磨耐腐蚀性能优异，能够显著提高管件的使用寿命。

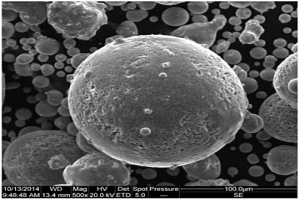

制备铝基合金粉体材料的方法 694

 0

本发明公开了一种制备铝基合金粉体材料的方法，包括以下步骤：提供熔融金属或合金液体的步骤，利用快速运动的气体冲击的方式，将所述的熔融金属或合金液体破碎成金属液滴的步骤，将该金属液滴冷凝成为固体粉末的步骤，其中，该金属液滴比所述的熔融金属或合金液体细小。本发明得到的铝基合金粉体化学成分均匀、非晶态组成比例高、颗粒细小、颗粒分布区间小、形状规则、氧含量低、成粉率高。适用于制备粉体原材料的工业化生产，为粉末冶金制备大块铝基合金和冷喷涂制备非晶态铝基合金防护镀层提供粉体原材料。

真空感应炉冶炼实验钢的钙处理方法 921

 0

一种真空感应炉冶炼实验钢的钙处理方法，属于钢铁冶金技术领域。利用真空感应炉取样器设计一种插入包芯线束的钙处理装置，在真空感应炉坩埚内钢水经过精炼(高真空或及底吹氩)条件下，将包芯线束插入坩埚内钢水液面下1/2～2/3处，30～90秒钟后，调整取样装置复位，向坩埚内钢水插入包芯线束后，继续吹氩1～5分钟，停止底吹氩，将钢液浇入锭模内。本发明具有钙处理操作简单、方便、实用，钙处理方法新颖、高效、独特，钙元素回收率高、夹杂少的特点。

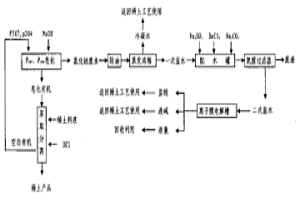

稀土萃取皂化废水循环利用方法 996

 0

本发明涉及一种稀土萃取皂化废水循环利用方法，属于稀土湿法冶金领域。本发明工艺 如下：浓缩加原盐后的皂化废水，经配水罐加入Na2SO3、BaCl2、Na2CO3除杂后，过滤后的二次 盐水经离子交换树脂塔精制后，Ca2+、Mg2+离子≤20ppb；再送入电解工段，采用离子膜电解 法生产盐酸和液碱，液碱和盐酸返回稀土工艺使用。使氯化钠废水的处理实现了有价元素的 循环利用，具有节约资源，降低生产成本，减轻环境污染，是一种稀土萃取分离循环经济、 环境友好的生产方法，实现了稀土萃取分离氯化钠皂化废水的循环利用。

防止回转窑结圈的工艺方法 843

 0

本发明涉及一种防止回转窑结圈的工艺方法，属于稀土湿法冶金领域。本发明浓硫酸高温焙烧稀土精矿生产过程中，浓硫酸和稀土精矿在回转窑进行焙烧，焙烧时，在回转窑低温段位置处设有回料孔，回转窑高温段设有返料孔，回料孔与返料孔通过回转窑外部输料管连接，当回转窑中的焙烧矿运行至高温段返料孔时，部分焙烧矿进入返料孔通过输料管输送到低温预热段的回料孔后进入回转窑中与矿酸料混合再进行焙烧。本工艺优点在于操作的连续性、可控性较高，易于工业化生产。

先进汽车用含铌和钛的IF钢及退火工艺 606

 0

一种先进汽车用含铌和钛的IF钢及退火工艺，属于冶金技术领域。其特征在于退火过程中采用连续加热，加热速率4-8℃/分钟，退火温度为700℃-750℃，保温时间为1-10小时，随炉冷却至400℃-450℃出炉空冷。通过这种方式可获得优异深冲性能的IF钢，由此工艺处理后的IF钢试样具有优异的深冲性能，纵向抗拉强度达290-330MPa，屈服强度125-155MPa，延伸率40-55％；横向抗拉强度达到310-340MPa，屈服强度120-190MPa，延伸率40-55％；应变硬化指数平面各向异性度Δr≤0.25。

含稀土高强度钢板及其热处理工艺 847

 0

一种含稀土高强度钢板及其热处理工艺,属于冶金技术领域。一种含稀土高强度热处理钢板,以重量百分比计化学成分为:C?0.15%-0.25%,Mn?1.5%-1.85%,Si?0.7%-1.0%,P≤0.015%,S≤0.003%,Ti?0.01%-0.06%,B?0.0005%-0.0035%,RE?0.001%-0.09%,余量为Fe和不可避免的杂质。热处理工艺为:奥氏体化温度900-950℃,保温时间0.5-2.5小时后水淬;回火温度190-240℃,保温时间1-10小时。由此工艺生产的热处理钢板具有优良的力学性能,抗拉强度达到1500-1700MPa,延伸率10-15%,屈强比≤0.9,生产成本低,工业化生产5-25mm厚度规格钢板可行。

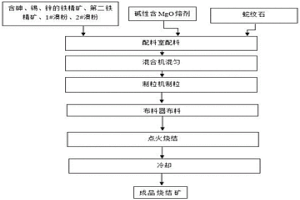

在烧结过程脱除砷、锡、锌的铁矿烧结方法 730

 0

本发明公开了一种在烧结过程脱除砷、锡、锌的铁矿烧结方法，包括：用造球盘制备小球，制备小球所用原料包括：含砷、锡、锌的铁精矿80‑90％，焦粉10‑20％；将所述小球配入烧结混合料中，按照重量百分比计，小球为10‑20％，1#澳粉30‑35％，2#澳粉10‑15％，第二精矿为30～35％，蛇纹石1.0％～3.0％，生石灰3.0～3.5％，消化白云石0‑1.5％，石灰石7‑9％，焦粉配比为4.10‑4.20％；将所述混合料经过布料设备装入烧结杯内，将所述生混合料经烧结杯点火、烧结、冷却工序，得烧结矿。本发明的目的是提供一种在烧结过程脱除砷、锡、锌的铁矿烧结方法，并获得冶金性能较优的烧结矿。

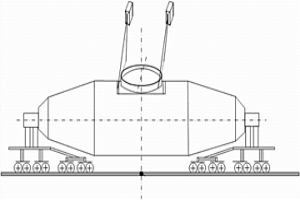

铁水鱼雷罐车定位方法 963

 0

本发明公开了一种铁水鱼雷罐车定位方法，属于罐车定位方法技术领域。通过非接触感应鱼雷罐体目标的温度从而实现铁水鱼雷罐车定位，满足冶金高炉出铁口向鱼雷罐车灌装铁水、炼钢倒罐站鱼雷罐车向铁水车灌装铁水及称量鱼雷罐车铁水重量或测量鱼雷罐内铁水液位等对鱼雷罐车定位的需求，避免因定位误差而造成灌装铁水外溢或影响检测准确性等。具有设备少、逻辑结构简单、维护简便、维护成本极低的特点，可以推广应用到鱼雷罐车铁水液面液位自动检测及铁水重量自动称量等。

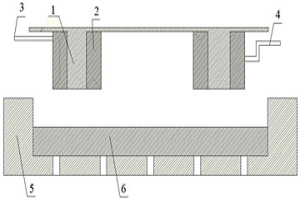

用于铝合金晶粒细化电磁能缓冲流槽装置 903

 0

本发明公开一种用于铝合金晶粒细化电磁能缓冲流槽装置，涉及冶金与金属材料制备技术领域，若干个电磁能晶粒细化装置设置于缓冲流槽上方，缓冲流槽的槽体包括底板和固定于底板上方的侧围板，侧围板的两端分别设置有流槽入口和流槽出口，多个侧挡板固定于侧围板的内壁上，任意两个侧挡板之间存在间隙，多个中部挡板固定于底板中部，任意两个中部挡板之间存在间隙，任意一个中部挡板与任意一个侧挡板之间存在间隙；电磁能晶粒细化装置包括铁芯和导线圈，导线圈缠绕于铁芯上，相邻的两匝导线圈之间相互绝缘，导线圈与铁芯之间相互绝缘。该装置能够保证铝合金熔体磁场处理时间，有效减小铸锭晶粒尺寸，提高产品质量。

提升IF钢连浇炉数的工艺 616

 0

本发明公开了本发明公开一种提升IF钢连浇炉数的工艺，通过优化炼钢工艺提升钢液洁净度水平、改进连铸保护浇注、采用吹氩塞棒和水口以及水口快换技术，减轻了水口堵塞的程度。本发明的工艺可以有效延长IF钢连续浇铸时间，实现多炉连浇法，降低生产成本，提高IF钢冶金经济技术指标。

提高有机皂化度增大钐和锌在氯化铵体系中萃取分离因素的方法 668

 0

本发明涉及一种提高有机皂化度增大钐和锌在氯化铵体系中萃取分离因素的方法，属于稀土湿法冶金领域。本发明是在钐和锌料液中添加浓度为3mol/L的NH4Cl，随着有机皂化度的升高，Sm3+和Zn2+萃取分离因素5.42增大到21.11，有机皂化度选择0.54mol/L，与稀土萃取分离相一致，便于与稀土萃取分离工艺衔接，同时具有较高的分离因素，有利于在工业化生产中缩短萃取分离的级数，降低钐与锌的萃取分离成本，提高氧化钐产品质量。

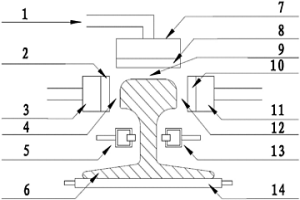

钢轨在线喷风淬火热处理模拟实验装置 964

 0

一种钢轨在线喷风淬火热处理模拟实验装置，属于钢铁冶金技术领域。本实验装置是由下列结构组成的：拉瓦尔型扁缝式喷嘴系统、钢轨导向系统、机架系统、阀门系统、压缩空气管道系统、辊道系统、检测仪表系统、钢轨加热炉系统等。利用冶轧中试实验创新平台的风、水、加热炉、辊道条件，设计、制造一种“钢轨在线喷风淬火热处理模拟实验装置”，开发“钢轨在线喷风淬火热处理模拟实验方法”，进行重轨全长在线淬火模拟实验研究，实验方法简便、可靠，可大副度缩短重轨全长在线淬火工艺研究周期，降低工艺研究成本，是目前实验室模拟实验研究的可行办法，可为重轨在线淬火生产线提供工艺技术支持。

用于钢中加入的LaFeSiCa合金及其制造方法 956

 0

本发明公开了一种用于钢中加入的LaFeSiCa合金及其制造方法，属于钢铁冶金技术领域。本发明是由下列原材料经过加工制成的：纯铁65％～90％、单一稀土镧30％～5％、SiCa合金及辅助材料5％。将所述原材料按照要求重量百分比配备称量，首先将纯铁放入真空中频感应炉坩埚内，进行真空熔炼。以硅钡钙充分脱氧后，向坩埚内纯铁钢水加入单一稀土金属镧，熔化后，混合均匀1～10分钟，然后将熔化混合均匀的LaFeSiCa中间合金钢水浇入组合钢锭模中使其完全冷却，开模后脱模即成为LaFeSiCa中间合金块，粒度为5mm～30mm，利用双层覆膜包装成为5公斤～25公斤/袋的LaFeSiCa中间合金产品。

无炭化型煤焦及制备方法 896

 0

本发明涉及一种无炭化型煤焦及制备方法,用于冶金和煤炭深加工领域。本发明由下列物料的重量百分比组成:废旧塑料0.001%-2%、黏合剂1%-30%、脱硫剂0%-10%,其余为煤。本发明充分利用废旧塑料具有比重小,弹性大和可溶性的特点,使它的体积缩小到原体积的1/10,使型煤焦的內部自然产生大量分布均匀的空洞,使它的孔隙率、透气性接近于焦炭,另外,废旧塑料所具有的比重小,弹性大的特点,使型煤焦在高压成型时内部压力有所缓解,有利于型煤焦的燃烧,避免出现未燃烬的黑色炭夹心现象。本发明在生产过程中不需要进行炭化,使生产工艺简单化,同时能够得到产品质量稳定,不产生膨胀、开裂的产品。

含稀土的34Mn2V高压气瓶坯及其生产方法 987

 0

一种含稀土的34Mn2V高压气瓶坯及其生产方法，属于钢铁冶金技术领域。本发明是采用“高炉铁水-铁水预处理-转炉冶炼-LF精炼-VD真空脱气-钙处理-加入稀土-大方坯连铸-轧制200mm×200mm规格成品坯-取样-试样热处理-检验”生产工艺制成的。由于本发明采用了上述技术方案，与传统技术相比有以下的优点和效果：34Mn2V高压气瓶坯中H、O、N气体含量较低，钢质较洁净；坯横截面碳偏析程度较轻、锰偏析程度轻微；低倍组织结构比较致密，金相组织为珠光体+铁素体，晶粒度7～9级，钢中夹杂物级别较低，34Mn2V高压气瓶坯的成分、组织、性能均匀，冲瓶工艺性能优良，适于冲压生产高压气瓶和使用安全性，34Mn2V高压气瓶的性能稳定、均匀，塑性、冲击性能储备裕度较高，综合力学性能优良。

高炉喷吹用混合燃料 623

 0

一种高炉喷吹用混合燃料，属于冶金技术领域。混合煤的平均粒度不大于30μm，混合煤包括低温半焦、无烟煤，低温半焦的重量占混合煤重量的60～85％，无烟煤的重量占混合煤重量的15～40％。将低温半焦和无烟煤混合，中和了中等挥发分含量的低温半焦。混合煤的爆炸性低，满足了喷煤安全的要求，又能将中等挥发分烟煤配比提高到85％水平，极大地减少了价格昂贵的无烟煤比例，能显著降低成本。混合煤作为高炉喷吹用燃料，燃烧率水平显著提高。

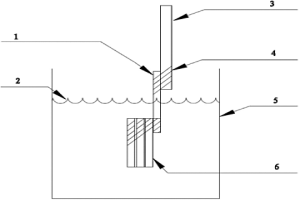

稀土镨钕电解液搅动装置及熔盐电解反应装置 651

 0

本实用新型公开了一种稀土镨钕电解液搅动装置及熔盐电解反应装置，属于稀土冶金设备领域，包括搅动体和动力机构，所述搅动体呈筒状，上端和下端开口，内部中空，允许阴极棒穿过；搅动体外表面设有用于搅动电解液的搅动部；搅动体通过动力机构驱动绕内部阴极棒转动。其中搅动装置套在阴极棒外进行缓慢转动，带动电解质缓慢流动，从而使电解槽中电解质的温度趋于一致；此外，由于阴极棒位于搅动体内，搅动对其形成金属液影响较小。

定尺剪机后上夹送辊装置 823

 0

本实用新型涉及一种定尺剪机后上夹送辊装置，属于冶金领域。本实用新型在上夹送辊轴尾部中心位置开有丝孔，后盖中心位置开有后盖孔，丝孔与中心孔轴向对应，编码器轴一端穿过后盖孔与丝孔连接，编码器轴一端置于后盖外部，且端部安装有编码器，编码器通过数据线与设备控制系统连接，所述后盖孔与编码器轴之间设有密封圈。本实用新型在定尺剪机后上夹送辊轴的尾部，增设编码器轴，编码器通过数据线与控制系统连接，控制系统通过编码器记录的数据进行设备运行控制，实现测长定尺。

改进的电炉加料系统 751

 0

本实用新型提供一种用于冶金行业的加料系统,其包含有上料胶带机(3)、多个成排布置的料仓(4)以及多个加料胶带机(5),其中,上料胶带机(3)和加料胶带机(5)之间设置了固定胶带机。本实用新型还可以包含有漏矿车(6)和除尘装置(7),所述漏矿车设置于固定胶带机卸料于至少一个加料胶带机的第二卸料点(B)处;所述除尘装置(7)设置于至少一个卸料点处。采用了本实用新型的电炉加料装置,使得设备在运行过程中更加稳定,同时由于设置了除尘装置,所以提高了设备运行区域内的环境质量。

改善高合金钢坯内部质量的方法 990

 0

本发明涉及冶金技术领域，特别公开一种改善高合金钢坯内部质量的方法。该方法包括：采用连铸法生产合金钢坯，控制铸机拉速为0.48～0.53m/min，并保持拉速稳定不变；凝固末端动态轻压下总压下量为10～15mm；结晶器水量为4050～4200L/min；二冷比水量为0.22～0.26L/kg；结晶器电磁搅拌参数设置为：电流640～660A，频率1.6～2.2HZ；过热度设置为20～30℃。该方法通过控制凝固末端压下量、铸机拉速与过热度合理匹配，以及结晶器冷却水量和二冷动态配水，同时相应设置电磁搅拌参数，最终生产出内部质量较高的合金钢连铸坯。

耐550度高温型钐钴永磁材料的制造方法 886

 0

本发明公开了一种耐550度高温型钐钴永磁材料的制造方法采用粉末冶金结合低氧工艺，将钐、钴、铜、铁、锆这五种金属元素，经配料、真空熔炼、制粉、磁场成型、等静压、烧结、热处理六个环节，最终形成高温钐钴永磁材料，其密度在8.30g/cm³‑8.50g/cm³之间，常温最大磁能积16MGOe‑20MGOe之间，内禀矫顽力大于25kOe，550度高温下最大磁能积8MGOe‑12MGOe之间，内禀矫顽力大于7kOe，且550度退磁曲线上，磁感矫顽力是直线。

含稀土高强高韧H型钢及其生产方法 623

 0

一种含稀土高强高韧H型钢及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，铸坯化学成分及含量(Wt％)为：C0.07-0.12；Si0.10-0.30；Mn1.40-1.70；P≤0.020；S≤0.010；Cr0.30-0.60；Ni0.20-0.50；V0.06-0.20；Ti0.01-0.03；Al0.01-0.04；稀土元素RE0.0005-0.010；Cu＜0.10；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→方坯连铸→切割→铸坯加热→高压水除磷→BD1开坯→BD2中轧→高压水除磷→CCS万能轧制→矫直→冷却→探伤→锯切；其力学性能为：屈服强度为490～570MPa、抗拉强度为660～750MPa、屈强比≤0.80、延伸率≥25％、横向冲击值：aKV≥100J/cm2(-40℃)。本发明的产品具有杂质元素含量低、强度高、韧性好、焊接性能优良的特点。

酸碱联合低温分解白云鄂博稀土精矿的方法 724

 0

本发明公开了一种酸碱联合低温分解白云鄂博稀土精矿的方法，属于稀土湿法冶金技术领域。白云鄂博稀土精矿首先加入盐酸和氯化铝在85℃浸出，氟碳酸稀土溶解进入溶液中，而独居石渣未溶解进入浸渣中，氟以络合物物形式进入溶液中，然后采用复盐沉淀法将浸出液中的稀土沉淀后过滤，稀土复盐与独居石共同采用碱法微波循环加热分解。与现有技术相比，本发明采用酸碱联合低温分解白云鄂博稀土精矿，防止了有害气体的溢出，有效防止了环境污染，提高了精矿分解效率，节约了能源，降低了生产成本。
