短应力线轧机下轧辊轧槽弧形冷却水管 188

 0

本实用新型公开了一种短应力线轧机下轧辊轧槽弧形冷却水管，弧形冷却水管本体设置于下轧辊及其下方的轧机底座之间，弧形冷却水管进水管道连通弧形冷却水管本体；弧形冷却水管本体的一端为弧形冷却水管清洁口，弧形冷却水管清洁口螺帽螺纹连接于弧形冷却水管清洁口；弧形冷却水管本体的上端分布有多个弧形冷却水管出水口；矩形连接板的下端连接于弧形冷却水管本体的另一端，矩形连接板通过矩形连接板螺杆连接于轧机的导卫底座。本实用新型可以方便、快捷、准确地使弧形冷却水管本体对准带有轧槽的下轧辊；通过取出矩形连接板螺杆和弧形冷却水管清洁口螺帽即可拿出弧形冷却水管本体进行清洁，简单而方便，大大提高了弧形冷却水管本体的使用寿命。

轧机轧制油工艺润滑站 983

 0

本实用新型公开了一种轧机轧制油工艺润滑站，包括箱体和位于所述箱体顶端的平床过滤机，所述平床过滤机上设有异径接头一，所述箱体的底端设有底座，所述箱体的一侧设有螺塞，所述箱体的一侧开口设有孔盖，所述底座的顶端设有板式冷却器，所述板式冷却器的顶端设有异径接头二，所述底座的顶端且位于所述板式冷却器与所述箱体之间设有三组螺杆泵。有益效果：螺杆泵运动，三螺杆泵通过连接管道组将润滑油抽送到箱体内，箱体通过连接管道将润滑油输送到板式冷却器内，板式冷却器控制制冷，使润滑油冷却，冷却后的润滑油再通过输入管道输送到箱体内，从而实现润滑油的冷却再循环利用，大大提高了对润滑油进行循环冷却的效率。

轧机张力控制装置 264

 0

本实用新型涉及轧机技术领域，且公开了一种轧机张力控制装置，包括空心板，空心板的内部滑动连接有内板，空心板的一侧开设有方形孔，内板的表面固定连接有固定块，固定块的一侧固定连接有第一转轴，第一转轴的表面转动连接有第一滚轴，第一滚轴的表面开设有贯穿槽，贯穿槽的内部滑动连接有插板，插板的一端固定连接有圆环，空心板的底端固定连接有底板，底板的一侧固定连接有支撑板。该轧机张力控制装置，通过空心板和内板的设置，使用时，根据加工状态的不同，进行第一滚轴的高度调整，将内板在空心板内部进行滑动，调整高度，以此来调整加工时的张力，有利于及时进行调整，进而使得被加工的产品不会因为张力过大而发生损坏。

轧机用油料去除装置 156

 0

本实用新型涉及轧钢机卸板装置技术领域，具体是一种轧机用油料去除装置，包括工作台，工作台上设有辊道，工作台上设有落料口，落料口的上方设有油料去除机构，落料口的下方设有油料收集器；油料去除机构包括沿竖直方向间隔并相对设置的两个刮板，刮板的水平面投影呈V字形。本申请提供的装置，通过设置间隔且对称的两个刮板，实现对钢带两侧的油料进行同时去除。刮板的凸出方向为钢带行进的相反方向，钢带在工作台上行进的过程中，由刮板刮起的油料开始在刮板处堆积时，受钢带行进方向和刮板突出方向的共同作用，沿刮板向外侧流出，即可滴落至油料收集器内；当钢带全部通过刮板后，刮板上粘附的油料即可穿过落料口滴落至油料收集器内。

用于三辊精密轧机出口导卫的弧形喷水装置 965

 0

本实用新型提供了一种用于三辊精密轧机出口导卫的弧形喷水装置，其包括导卫壳体，导卫壳体外壁上至少设置有一根弧形喷水管和一根进口水管；每根弧形喷水管和进口水管均与导卫壳体内部连通；每根弧形喷水管和进口水管的圆周外壁上均设置有多个喷嘴，每个喷嘴均与弧形喷水管内部连通，弧形喷水管的朝向冷却轧机上的辊环方向弯曲；每个喷嘴的喷水方向均朝向冷却轧机上辊环的方向；导卫壳体中部还设置有用于通过轧钢的出口导筒，出口导筒贯穿导卫壳体；冷却水从进口水管进入导卫壳体内部，再经过多根弧形喷水管，冷却水从多个喷嘴喷向冷却轧机上的辊环，实现对辊环进行均匀冷却降温，轧机上的轧钢通过出口导筒导出。

拉矫机横移装置和连铸机 748

 0

本实用新型公开了一种拉矫机横移装置和连铸机，属于金属连铸技术领域，为了实现天车能够直接吊装在拉矫机等候位置上的拉矫机，所述拉矫机横移装置包括横移轨道(1)和拉矫机横移机构(2)，横移轨道(1)上从左向右依次设置有拉矫机吊装位置(31)、拉矫机等候位置(32)和拉矫机工作位置(33)，拉矫机等候位置(32)位于事故钢包平台(4)的正下方，拉矫机横移机构(2)可以实现拉矫机在拉矫机等候位置和拉矫机吊装位置之间的双方向横向移动，能够实现天车直接吊装在拉矫机等候位置上的拉矫机。

高速线材轧机出口滚动导卫 313

 0

本实用新型属于轧钢导卫装置技术领域，尤其为一种高速线材轧机出口滚动导卫，所述高速线材轧机出口滚动导卫包括导卫盒体，所述导卫盒体的一侧安装有导卫鼻尖一和导卫鼻尖二，用于与高速线材轧机的安装连接，还包括辊系装配组件，所述辊系装配组件安装于所述导卫盒体内，用于线材的移动导向，通过导卫盒体上设置的辊系装配组件，辊系装配组件包括上、下两排导辊主体，每一组辊系装配都有单独的油气润滑系统，也就是油气润滑接口的部分，将轧件顶部和底部的摩擦形式由滑动摩擦改为滚动摩擦，减少轧件在高速线材轧机吐丝机前因上、下跳动而造成的机械划、擦伤，使得本实用新型具备维护成本低，耐用度高等优点。

铜轧机废油水高效分离装置 1014

 0

本实用新型公开了一种铜轧机废油水高效分离装置，包括废油混合物输送管和加温分离箱，还包括集油箱，所述加温分离箱为并排相连从高至低设置的一组加温分离箱，位于最低处的一个加温分离箱与集油箱并排相连，废油混合物输送管的一端设在位于最高处的一加温分离箱中，集油箱的底部设有排油管，排油管上设有控制阀。该铜轧机废油水高效分离装置结构设计合理，通过高度差加热分离收集，油水分离更彻底高效，并且结构简单，连续工作分离，运行成本低。

防轧机打滑装置及其使用方法 354

 0

本发明公开了一种防轧机打滑装置，包括主动辊、从动辊、轧机底座及轧机顶座，轧机底座与轧机顶座之间固设有立柱，主动辊及从动辊分别转动设于轧机底座及轧机顶座上，所述轧机底座出料侧设有发电机，所述发电机轴端设有摩擦轮，所述摩擦轮与轧板底部想接触，所述发电机分别通过对应线路与蓄电池与第一电磁铁相连，所述蓄电池通过对应回路与第二电磁铁及开关组合件相连。本发明提供了一种防止轧机主动辊打滑的装置，可大大提高轧机工作效率，降低轧机能耗。

炼钢连铸机钢铁水余热回收利用装置 399

 0

本实用新型公开了一种炼钢连铸机钢铁水余热回收利用装置，包括连铸机机体、输送机构以及通过火焰切割的切割设备，所述连铸机机体的下侧设置有主体固定架，主体固定架的一侧固定连接切割设备，所述连铸机机体下端外表面设置有板坯，所述输送机构位于切割设备的下侧，且板坯的另一端延伸铺设在输送机构表面，所述输送机构的下端外表面设置有废屑收集箱，所述废屑收集箱的一侧外表面铰接有门板，且废屑收集箱的下端外表面固定连接有储水箱，所述储水箱的前端外表面等距离开设有三个连接孔，该装置结构能够有效的对流经输送机构自然冷却掉落的废屑进行收集储存并对其余热进行回收利用，从而减少资源浪费，提高装置的使用效率。

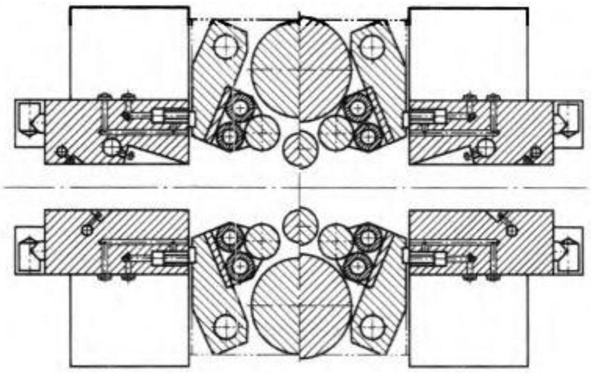

十八辊轧机的工作辊侧支撑装置 476

 0

本发明涉及一种十八辊轧机的工作辊侧支撑装置，关于轧机中心对称设置在轧机的入口侧和出口侧；每个工作辊均由出口侧和入口侧各一个侧支撑辊支撑，各侧支撑辊与连接的动力端共同形成各侧支撑分支；各侧支撑分支中，每一个侧支撑辊均和两组背衬组件通过侧支撑轴承座联接在一起；第二斜楔平行设置在第一斜楔外侧，且与第一斜楔上下斜面相对设置并在轧制状态时接触压紧，第二斜楔与第二驱动装置连接；第一驱动装置、第二驱动装置和导轨均固定在机架上。与现有装置相比，本发明布局合理，结构简单，稳定可靠操作简便，工作辊辊径范围更广，有效拓展了产品范围，增强了轧机适应性。

棒材轧机芯轴偏心套同轴度检测装置 529

 0

一种棒材轧机芯轴偏心套同轴度检测装置，属于测量仪器技术领域，用于对芯轴偏心套的同轴度进行检测。其技术方案是：两个相同的V型座放置在底座平面上，两个偏心套分别放置在两个V型座的V型开口上，两个调节框架分别放置在两个V型座外侧的底座平面上，两个丝杠升降机固定在调节框架上，每个调节框架的两侧分别固定有垂直的滑动杆，两个调节框架的上方分别有轴承座，轴承座的两端分别有滑动孔套在调节框架两侧的滑动杆上，轴承座的底面有丝杠升降机的顶杆上端支撑，转轴的两端分别穿过两个轴承座中的轴承内孔，转轴的中部分别穿过两个待测的偏心套的内孔。本实用新型结构简单、容易操作，可直接测量两个偏心套的同轴度偏差，提高了检测效率。

连铸机专用球面调心滚子轴承 153

 0

本实用新型公开了一种连铸机专用球面调心滚子轴承，包括外套环，所述外套环一端的非圆形位置处均匀设有多组安装槽，所述安装槽内部的两侧对称设有弹簧，所述弹簧的一侧设有卡块，所述外套环的两端对称设有密封盖，所述密封盖的一端均匀设有多组插块，所述插块与卡块相互适配；本实用新型通过弹簧、卡块和安装槽的配合下，使得密封盖能够被快速的拆卸下来，当轴承内部的润滑油挥发后，方便对其内部进行补充，并且拆卸的操作简单，不需要理由工具，通过密封环、限位块、卡槽和连接槽的配合下，能对滚子进行单独进行拆卸，继而方便对滚子进行更换，同时还方便后续对轴承进行组装，降低生产轴承的难度。

轧机轴承迷宫密封防护装置 640

 0

本实用新型公开了一种轧机轴承迷宫密封防护装置，涉及轴承密封技术领域，它在辊环和轴承端盖之间安装有油封，还包括安装于轴承端盖朝向辊身的端面上的轴承座凸形密封环，以及安装于辊环上的轧辊凹形密封环，轧辊凹形密封环具有槽口朝向轴承端盖端面的环形凹槽，轴承座凸形密封环具有插入环形凹槽的挡水环，挡水环和环形凹槽形成间隙配合的迷宫密封，挡水环的底部断开形成排水口；轴承端盖具有盖体部和沿轴向凸出盖体部的轴套部，油封安装于轴套部和辊环之间，轴套部套装有位于轴承座凸形密封环和轧辊凹形密封环围绕范围内的水封，水封的两端分别与轴承端盖、辊环的端面相抵。本实用新型解决了现有轧机轴承密封失效快的问题。

锡丝用辊轧机除水除油装置 476

 0

本实用新型公开了一种锡丝用辊轧机除水除油装置，包括辊轧机，所述辊轧机设置有出丝口，所述出丝口设置三通管，所述三通管管口分别为进口，出口和进气口，所述进气口连接气阀，所述气阀连接气管，所述气管连接气泵。通过气泵提供强大的气流，在经过气管后传输到三通管内，锡丝随着辊轧机的运行持续通过三通管的进口和出口，因此在三通管内部的锡丝被气流将表面污渍全部吹走，这些污渍主要包括油渍和水渍。

轧机孔型设计方法及管材质量检验方法 337

 0

本发明提供一种轧机孔型设计方法及管材质量检验方法，设计方法包括:输入轧前管坯直径、壁厚和成品管直径、壁厚的数值；计算管坯压下段总的等效应变值；确定管坯材料的应力应变关系；将管坯压下段沿长度方向n等分；使管坯压下段划分的最后截面处的应变值等于总的等效应变值，对应力应变曲线积分求得应变能密度；计算各截面的应变能密度变化值；计算管坯压下段x处的等效应变值；计算管坯压下段x处的管坯厚度；确定芯棒形状并计算管坯压下段x处的芯棒直径；计算管坯压下段x处的孔型直径，确定出轧辊的孔型曲线。质量检验方法以管坯的变形锥各截面紧密结合度为主，以成品管的外径最大允许偏差、外径椭圆度、壁厚最大允许偏差和壁厚偏差率为辅。

防粘结的高效率连铸机 898

 0

本实用新型公开了一种防粘结的高效率连铸机，包括回转塔和中间罐，中间罐的底部连通有浸入式水管，浸入式水管的底部固定安装有结晶器，结晶器的底部固定安装有震动结晶器，震动结晶器的底部固定安装有引锭杆，引锭杆的顶部与底部均安装有铸辊，铸辊两端的外侧活动安装有安装夹，安装夹外侧的顶部均固定安装有分喷水管，分喷水管的两侧均连通有总喷水管，分喷水管外侧的底部均固定安装有五个雾化喷头，通过在铸辊上方设置雾化喷头，避免了因坯料温度特别高，导致铸辊在使用过程中容易变形以及表面容易粘结原料的问题，另外雾化冷却水喷射在铸辊上，从而使其表面形成水膜，水膜一方面降低了铸辊温度，另一方面在连铸坯和铸辊之间形成润滑作用。

短应力线轧机在线更换机架装置 558

 0

本实用新型提供了一种短应力线轧机在线更换机架装置，包括与轧制线平行设置的横移轨道，在所述横移轨道上滑动连接有立辊横移车架和平棍横移车架；其中，在所述立辊横移车架上设置有立辊纵移轨道，在所述立辊纵移轨道上滑动连接立辊纵移车架；在所述平辊横移车架上设置有平辊纵移轨道，在所述平辊纵移轨道上滑动连接有平辊纵移车架。本实用新型提供的短应力线轧机在线更换机架装置能够解决现有的换辊方式工作效率低的问题。

轧机辊系垂直振动的刚柔耦合吸振装置 154

 0

本发明提供的一种轧机辊系垂直振动的刚柔耦合吸振装置，包括有质量外环、质量内环、刚柔耦合吸振组件及轴承；本发明利用质量外环的滞后作用及刚柔耦合吸振组件中钢珠颗粒群的碰撞、摩擦来抑制、转移并耗散轧辊的振动能量，从而达到抑制轧机辊系垂直振动的目的；同时采用双列环向均匀对称的弹簧及橡胶的布置方法，增加了装置的稳定性，防止质量外环沿着主振系统轴线方向摆动；另外质量外环与质量内环均采用可拆分结构，安装方便，安装位置灵活。

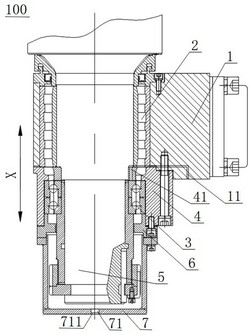

立式轧机调整端的散热结构 797

 0

本实用新型公开了一种立式轧机调整端的散热结构，包括调整端下轴承座、调整端下轴承、定位角轴承、内端盖、轧辊、压盖和轴向调整保护罩，调整端下轴承沿第一方向插设在调整端下轴承座内，轧辊沿第一方向插设在调整端下轴承内，内端盖的上部固定在调整端下轴承座的下端，定位角轴承插设在内端盖内，且定位角轴承套设在轧辊的下部，压盖为环形，固定在内端盖的下端，轴向调整保护罩围设在轧辊的下端，轴向调整保护罩的底部开设有散热孔，内端盖上开设有联通调整端下轴承座和定位角轴承的供油槽，调整端下轴承座内开设有联通供油槽的输油通道。本实用新型大大提高了定位角轴承的使用寿命，保证了轧机的轴向跳动正常，节约了维修成本。

轧机配件加工用打磨机 211

 0

本实用新型涉及配件打磨技术领域，尤其是一种轧机配件加工用打磨机，针对现有技术中打磨机扬尘大的问题，现提出如下方案，其包括：壳体，所述壳体的顶部开设有第一安装槽和多组进风口，所述第一安装槽的内部安装有打磨辊，且打磨辊的顶部延伸至壳体的顶部；吸尘机构，所述吸尘机构包括分隔板、连接管、过滤网、吸尘漏斗、风机，壳体的两侧外部均开设有多组出风口。本实用新型结构合理，结构稳定，操作简单，不仅实现了对轧机配件进行打磨，还能够对打磨过程产生的粉尘进行过滤吸收，降低粉尘污染，并保证粉尘的过滤吸收效果，易于推广使用。

连铸机扇形段修复用平面磨床 979

 0

本实用新型涉及磨床技术领域，具体为一种连铸机扇形段修复用平面磨床，包括底座和上料装置，底座通过磨床本体连接有工作台，上料装置包括支撑板，支撑板通过多个支撑柱连接有安装板，安装板上安装有升降缸，升降缸通过提升架连接有滑道，提升架上连接有卸料装置，工作台上连接有多个清洁板，清洁板上滑动安装有转板，转板上转动连接有移动齿轮和清洁齿轮，移动齿轮和清洁齿轮啮合，清洁板上连接有齿条，移动齿轮和齿条啮合，多个转板中的一个转板上安装有电机，电机的输出端和对应的移动齿轮连接，多个清洁齿轮之间连接有清洁滚轮，清洁滚轮上连接有毛刷，其便于自动上料，较为节省人力，并且其便于对磨床本体进行清洁，实用性较高。

用于轧机叉头的半圆形应力释放槽 624

 0

本发明公开了一种用于轧机叉头的半圆形应力释放槽，用以解决现有轧机叉头滑块安装槽根部因应力过大而经常发生的开裂问题。通过在轧机虎口的内圆弧面两侧设计半圆形应力释放槽，特点在于半圆形应力释放槽与滑块安装槽直接连接，将滑块安装槽上的应力引流到应力释放槽，减小滑块安装槽的应力，从而延长轧机叉头的使用寿命。

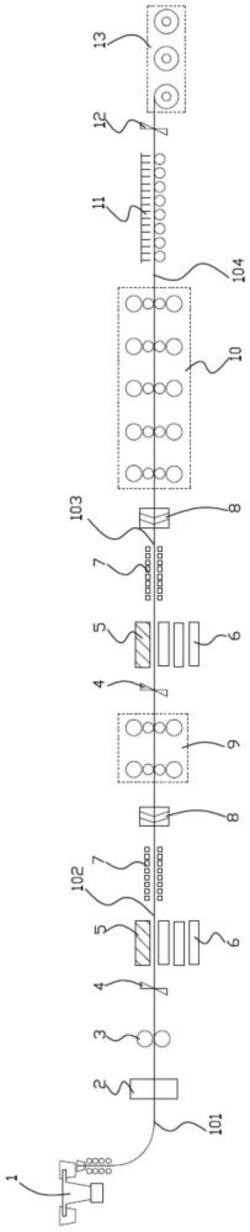

中薄板坯连铸连轧机组及其生产方法 343

 0

本发明涉及一种中薄板坯连铸连轧机组，包括依次衔接的连铸机、粗轧机、中轧机组、精轧机组、带钢冷却装置、飞剪和卷取机，粗轧机与中轧机组之间以及中轧机组与精轧机组之间均布置有缓冲机构，缓冲机构包括剪切机和推式堆垛装置。另外还涉及该中薄板坯连铸连轧机组的生产方法，根据设备运行情况进行生产模式的选择及切换，包括无头轧制生产模式、四分之一生产模式、二分之一生产模式和四分之三生产模式。采用“粗轧机+中轧机组+精轧机组”的三段式布置方式，生产过程易于控制，减小精轧机组负荷，有利于产品性能控制。双缓冲段可提高连铸段与轧制段之间的柔性，增加事故处理的缓冲时间，极大地提高整条机组的生产操作灵活性。

冷轧带钢酸轧机组的废边分卷设备 967

 0

本发明涉及一种冷轧带钢酸轧机组的废边分卷设备。所述冷轧带钢酸轧机组的废边分卷设备包括布线组件、卷取组件与进料机构，所述布线组件包括布线底座、布线油缸与推料件，所述布线油缸安装于所述布线底座的一端，所述推料件滑动地设置于所述布线底座内并与所述布线油缸连接，所述卷取组件包括主动件与从动件，所述主动件与所述从动件均安装于所述布线底座的顶部，并用于相互配合以卷取带钢废边，所述进料机构设置于所述布线底座的一侧，并对准所述卷取组件，所述进料机构包括进料板、引导组件与整平组件。所述冷轧带钢酸轧机组的废边分卷设备能够在卷取前较易地整平带钢废边。

自制立式轧机万向轴吊装装置 360

 0

本实用新型公开了一种自制立式轧机万向轴吊装装置，包括吊装架、安全围栏、夹爪及两个紧固螺杆，吊装架呈“匚”字形，吊装架的下部横梁上设有操作区，安全围栏安装于操作区四周，夹爪中的第一夹爪部左、右可调式的安装于吊装架中的下部横梁上，紧固螺杆对应螺旋安装于夹爪中的第一夹爪部及第二夹爪部上。相较于传统的加长杆式工字梁结构，本申请中吊装装置不仅适用于各种规格的万向轴吊装，通用性强，稳定性高；且围栏式操作区的设计也避免了在每台立式轧机基础上搭设操作平台的步骤，减少了工作量。

便于调节的轧机辊缝测量卡尺 792

 0

本实用新型公开了一种便于调节的轧机辊缝测量卡尺，包括卡尺主体，所述卡尺主体的左侧固定连接有连接块，所述连接块的顶部通过螺套螺纹连接有螺杆，所述螺杆的右侧贯穿至螺套的右侧并套接有轴承座，且轴承座的右侧固定连接有测量卡块一，所述卡尺主体的顶部且位于测量卡块一的右侧设置有测量卡块二，所述卡尺主体内腔的右侧设置有驱动机构。本实用新型通过卡尺主体、连接块、螺杆、测量卡块一、测量卡块二、驱动机构、滑槽一、固定块、连接杆、弹簧、滑槽二和固定柱的设置，达到了便于调节的优点，解决了现有的测量卡尺不便于调节，会影响测量卡尺的使用效果，无法满足使用者的需求，降低了测量卡尺实用性的问题。

轧机及其冷却水槽保护套 223

 0

本实用新型提供了一种轧机及其冷却水槽保护套，涉及轧机配件技术领域，冷却水槽保护套包括用于安装在轧机冷却水槽上的本体，本体包括有质地较软且具有支撑作用的第一连接段、设置在第一连接段两端的外侧的第二连接段，第二连接段用于与冷却水槽相连通，本体的材料设置为质地比较软且具有支撑作用的材料，这样能够避免铜管被划伤，保证铜管的质量，本体分段设置，方便人们安装本体，同时还能够减少本体在加工的过程中的变形，进一步的防止铜管在通过本体的时候发生变形，第一连接段上设置有沿第一连接段径向设置的第一通孔，第一通孔供铜管经过，为了冷却铜管，第一连接段的周面上设置有多个供水通过的第二通孔，第二通孔与第一通孔相连通。

便于三辊轧机故障检测的可调移动机构 202

 0

本实用新型公开了一种便于三辊轧机故障检测的可调移动机构，涉及三辊轧机故障检测技术领域，为解决现有三辊轧机故障检测时难以将其移动至检测区域内进行检测，并且不利于用户对其底部进行检修的问题。所述可调移动机构本体的上方安装有三辊轧机放置层，且三辊轧机放置层安装有两个，所述三辊轧机放置层的上方安装有起降口，所述起降口的中间位置处安装有起降板，所述起降板的下方安装有第一电动液压缸，所述第一电动液压缸的输出端安装有第一电动液压推杆，第一电动液压缸的输出端通过第一电动液压推杆与起降板传动连接，所述三辊轧机放置层的下方安装有阻尼弹簧减震器。

有色金属薄板锭坯的连铸机 633

 0

本实用新型涉及一种有色金属薄板锭坯的连铸机，包括控制面板和中空仓，所述中空仓与内部的连铸机本体为一体结构，所述中空仓上端转动设置有盖板，所述中空仓内壁设置有从上往下依次分布的送风装置、清洁刷、刮板、收料箱，所述刮板与连铸机本体配合，所述中空仓的外壁通过定位板连接有伺服电动缸，所述伺服电动缸包括伸入中空仓内的伸缩杆，所述刮板与伸缩杆的活动端固定连接，所述伺服电动缸、送风装置与所述控制面板电性连接，所述中空仓的右下端具有窗口，所述收料箱与中空仓底面滑动连接，本实用新型，连铸机本体加工表面的附着物，可由刮板进行清理，在风流和重力作用下收集到收料箱中。
