辽宁沈阳有色金属冶金技术理论与应用

永久性植入的人工骨及其制备方法 802

 0

一种永久性植入的人工骨,以实体NiTi形状记忆合金为基材,表面具有多孔涂层,其特征在于:所述多孔涂层是通过激光反应合成制备的,涂层与基体呈良好的冶金结合。本发明所制备出的人工骨既具有实体NiTi合金人工骨的强度和模量,又具备良好的生物相容性。

低品位高硫铝土矿生产氧化铝的方法 623

 0

本发明属于铝土矿生产氧化铝领域，尤其涉及一种低品位高硫铝土矿生产氧化铝的方法，包括下述步骤：(1)在低品位高硫铝土矿中加入矿化剂，在焙烧下使铝土矿中SiO2转化为活性硅，烟气脱硫后排放；(2)用氢氧化钠溶液处理焙烧后铝土矿脱硅后铝土矿A/S可提高至6～14；(3)脱硅后浆液经固液分离后得到硅酸钠溶液和高品位铝土矿；(4)固液分离得到的高品位铝土矿采用拜耳法生产冶金级氧化铝；(5)固液分离得到的硅酸钠溶液直接蒸发得到偏硅酸钠产品或加入石灰乳生产活性硅酸钙产品和氢氧化钠溶液，氢氧化钠溶液返回脱硅工序。本发明工艺流程中实现了低品位高硫铝土矿焙烧脱硫、硅矿物活化，化学脱硅，成本低，经济效益好。

添加非离子表面活性剂促进黄铜矿生物浸出的方法 830

 0

本发明属于湿法冶金领域，具体涉及一种添加非离子表面活性剂促进黄铜矿生物浸出的方法。本发明的技术方案是将黄铜矿矿样破碎、研磨再经紫外线灭菌作为浸出试样，将浸出试样置于灭菌后的9K基础盐溶液中，接入氧化亚铁硫杆菌，再加入聚乙二醇，聚乙二醇添加量为30～90mg/L，采用稀硫酸调节浸出初始pH1.8～3.5，在25～35℃、150～180r/min条件下，振荡浸出18～25d，聚乙二醇的加入使黄铜矿的浸出率至少提高了1.36倍。本发明为提高低品位黄铜矿的生物浸出速率提供新的途径，对促进低品位黄铜矿生物浸出工艺的大规模工业应用具有重要意义。

低相对磁导率的不锈钢热轧板及其制备方法 948

 0

一种低相对磁导率的不锈钢热轧板及其制备方法，属于冶金技术领域，热轧板成分按重量百分比含C0.03~0.08%，Si≤0.2%，Mn4~10%，Cr18~24%，Ni10~16%，Mo0.6~3%，Nb0.05~0.2%，P≤0.04%，S≤0.04%，N0.1~0.5%，余量为Fe；其显微组织为晶粒尺寸在25~35μm的奥氏体；相对磁导率≤1.002；制备方法按以下步骤进行：（1）按设定成分冶炼钢水并浇铸成钢锭；（2）将钢锭锻造成板坯，空冷至室温；（3）加热至1200~1250℃，进行6~8道次热轧，以10~60℃/s的速度冷却至450~700℃，空冷至常温；（4）在1000~1100℃进行固溶处理。本发明的低相对磁导率的不锈钢热轧板力学性能优良，冷变形后低磁性能依然十分稳定。

在线预测RH精炼过程中钢水成分的系统及方法 629

 0

一种在线预测RH精炼过程中钢水成分的系统及方法，属于冶金精炼的生产控制领域，系统包括信息获取模块、脱气判断模块、气体含量比较模块、气体含量显示模块、脱碳判断模块、脱碳模块、温度实时获取模块、碳含量比较模块、碳含量显示模块、合金化判断模块、合金化模块、硅、锰含量修正模块、合金成分含量比较模块、合金含量显示模块、钢水成分显示模块。方法：脱气处理包括对钢水中氢、氮、氧的脱除，达到对应钢种的目标成分含量要求；脱碳处理达到对应钢种的碳含量要求为止；合金化处理到需要微调的合金成分满足目标成分要求范围时结束；本发明能够对钢水中的气体、碳、硅、锰、铬、钛含量进行准确预报。

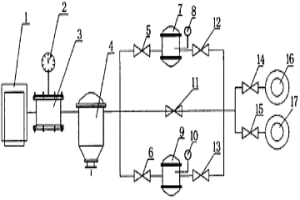

带有特殊真空系统的电渣炉 678

 0

本发明为一种带有真空系统的电渣炉,其特征在于所设计的电渣炉具有独立的真空系统,真空系统中的动密封可以选择减压式真空动密封、套筒式真空罩石墨自润滑真空动密封、滑片式胶木真空动密封和波纹管式真空密封中的任意一种形式,选择旋风式除尘器作为除尘设备,选择金属网除尘过滤器作为真空过滤设备,真空系统还设有防爆装置。本发明方案实施后能使真空电渣炉真空室在空载下30分钟内抽到100Pa,达到真空电渣炉开始熔炼压力,真空室内的空载极限真空度可达1Pa,其使用时取得了显著的冶金效果,对于电渣钢质量的改善发挥了重要作用,适于在市场上尽快推广应用。

激光熔覆导电辊用镍基合金粉末 1052

 0

激光熔覆导电辊用镍基合金粉末，所述材料的化学成分中主要含有：Ni、Cr、Mo、W、Co、V、Fe、Si、Mn元素，合金成分中还含有适量的稀土元素Y2O3、La2O3、Ce和Hf中的至少两种；上述材料按重量百分比为Cr：23～25％；Mo：14～16％；W：5～8％；Fe：6～10％；Co：3～5％；V：0.1～0.6％；Mn：0.5～2％；Si：0.2～2％；Y2O3：0.1～0.5％；Hf：0.1～0.5％；La2O3：0.1～0.5％；Ce：0.1～0.5％；Ni：余量。本发明通过多种强化手段，强化合金基体，又改进了晶界质量，使合金获得良好的综合性能。从而实现了合金在具有适中硬度和强度的同时，又降低了合金熔点，增加了抗氧化、耐磨、耐蚀性能，还具有一定的导电性能。为冶金行业成功修复失效后的导电辊零件提供了一种行之有效的便捷方法。

气体压缩机失效转子的激光修复工艺 685

 0

本发明涉及石化行业,系所使用的机械设备的失效部件,维修复原的一种新方法。针对已有技术维修空气压缩机失效转子难的课题,发明了一种激光修复新工艺,它是由失效件预处理、热处理和检测等工序组成,特征是激光宽带光斑20×(1～20)mm扫描,激光功率3000～8000W,层厚0.3～6mm,热处理温度分别为100～200℃和120～300℃,熔料亦可用不锈钢材料。修复件经用户试用,效果颇佳,可在化工、冶金等行业中广泛应用。

独居石稀土精矿、独居石与氟碳铈混合型稀土精矿的焙烧分解方法 938

 0

一种独居石稀土精矿、独居石与氟碳铈混合型稀土精矿的焙烧分解方法,属于冶金技术领域,针对现有技术中高温硫酸焙烧分解稀土精矿过程中环境污染的问题,本发明采用氧化钙加氯化钠助熔剂,焙烧分解独居石稀土精矿,独居石与氟碳铈混合型稀土精矿,焙烧过程在空气下进行,助剂加入量为5～30%Wt,焙烧温度为600℃～950℃,焙烧时间为10～90分钟,本发明可以实现焙烧尾气中大大减少二氧化硫和氟化氢排放,达到环保标准,并大量节约喷淋用水和硫酸,本发明与现有的稀土分离工序结合方便,有利于产量居世界第一位的我国包头稀土生产流程的技术改进。

锶变质含硅高强镁合金及其制备方法 765

 0

本发明涉及一种含铝(Al)、硅(Si)与锶(Sr)的锶变质高强镁合金及其制备方法,属于金属材料类及冶金领域。本发明合金的组分及重量百分比为:Al:0-6.0%,Si:0.5-2.0%,Sr:0.01-1.0%,剩余部分为Mg和不可避免的杂质。本发明的制备工艺为:在熔剂或者气体保护下,将含镁锭、铝锭与Si熔化后,加入0.01-1.0%(重量百分比)的工业纯Sr或者含有0.01-1.0%(重量百分比)Sr的Mg-Sr或者Al-Sr中间合金,对合金液精炼后进行铸造。本发明通过在含Si镁合金中加入Sr,来细化合金晶粒尺寸,变质含Si镁合金中Mg2Si强化相,起到组织细化和合金强化的作用。本发明合金在铸态下,抗拉强度σb达到177-221MPa,屈服强度σ0.2达到69-101MPa,延伸率δ达到7.1-8.4%。

制备金属钛及钛基合金的方法 908

 0

本发明涉及有色金属冶金熔盐电解领域，该方法以主要研制二氧化钛、四氯化钛、二氯化钛和氟钛酸盐为原料，在电解槽中电解TiO2、TiCl4和氟钛酸盐的一种或多种多种组合，通过电解或热还原－电解联合法，制备金属钛或钛基中间合金；将TiO2预制成型通以直流电流脱氧或或采用金属(或金属化合物)预先热还原TiO2，制备出含一定浓度氧(O)的金属钛，然后铝、碱金属、碱土金属、稀土金属、金属铜、金属锌或金属铅的电解槽中电解进行终脱氧。本发明的目的在于降低金属钛的生产成本，简化生产工序，降低生产过程中造成的环境污染。特别以二氧化钛为原料，缩短了生产流程，便于储存和运输，且无氯气参加反应，可实现金属钛的绿色冶金。

可避免原始颗粒边界相析出的高温合金粉末热等静压工艺 603

 0

本发明属于粉末冶金高温合金领域，具体为一种可避免碳化物等析出相沿粉末原始颗粒边界析出的高温合金粉末热等静压工艺，适用于制备直接热等静压成型的粉末冶金高温合金构件。第一步的热等静压温度应高于合金粉末的低熔点相的初熔温度且低于完全均匀化合金的固相线以上15摄氏度，气体压力应大于或等于90MPa，时间大于或等于20分钟且小于或等于1个小时。第一步完成后停止加热使材料随炉冷却至合金低熔点相初熔温度以下保温，时间应大于或等于2小时，以保证第一步后冷却过程中形成的低熔点相完全溶解，第二步完成后合金随炉保压冷却至室温。本发明工艺可以避免碳化物等析出相沿着粉末原始颗粒边界析出，从而得到致密且显微组织为等轴晶的合金。

气体动力粉末喷涂装置 1030

 0

本发明公开一种气体动力粉末喷涂装置,具有压缩气源、送粉器、喷涂机构,喷涂机构包括气体加热器和超音速喷嘴,气体加热器和超音速喷嘴为同轴设置的刚性连接结构,气体加热器包括金属壳体、加热元件和电热绝缘体,金属壳体一端与超音速喷嘴同轴固定,另一端装有载气接头和送粉接头,安装于金属壳体内的电热绝缘体为两个同轴套装的内、外筒构成,内筒的中心开有通道,送粉管路经由通道两端分别连接送粉器和超音速喷嘴,内筒外壁开有与压缩气源相通的沟槽式气体直通通道,加热元件置于沟槽式气体直通通道中。本发明拓宽工业应用领域,减轻设备重量,简化设计结构和设备维护,提高喷涂效率,适用于机械、能源、冶金等工业,可以制备单层、多层涂层。

真空电磁离心铸造铸管的工艺 764

 0

本发明属于真空冶金铸造领域,具体是真空电磁离心铸造铸管的工艺,采用CaO坩锅熔炼,真空电磁离心铸造铸管,采用如下工艺制度:装料→抽真空→合金熔化、精炼→合金冷凝→升温加料→启动电磁装置和卧式离心装置→调温浇注于铸管模具中。本发明用磁封闭线圈内热力学稳定性好的CaO坩锅熔炼合金,通过卧式离心铸造铸管的工艺,在合金液离心成型的同时,电磁场的作用细化合金的晶粒,从而提高合金的性能。该技术可有效的细化铸造合金的晶粒,同时能准确控制合金的成分,使合金的杂质含量低于200ppm,铸管的结晶组织均匀、细小,具有与热轧态相同的性能。

热轧带钢表面氧化铁皮柔性化控制方法 840

 0

一种热轧带钢表面氧化铁皮柔性化控制方法,属于冶金技术领域,按以下步骤进行:冶炼钢水并连铸成板坯,将板坯加热保温处理后除鳞,进行粗轧;再进行精轧前除鳞,然后精轧,开轧温度为1020～1070℃,终轧温度为870～920℃,压下量75～95%,轧制速度为3.5～12m/s;再以8～25℃/s的速度冷却至500～650℃后卷取。本发明针对不同氧化铁皮结构提出了热轧工艺调整方案,控制冷却速度和卷取温度通过控制FeO的共析反应程度来达到氧化铁皮结构的合理控制,补偿产品因高温轧制而造成的力学性能损失,利用钢厂现有设备和工艺条件,提高了生产效率,在保证钢板的力学性的前提下提高表面质量,实现氧化铁皮控制的柔性化生产。

容积式螺旋曲面型腔转子泵 777

 0

容积式螺旋曲面型腔转子泵属于容积转子泵的 一种，由泵体、端盖、轴承、销轴、转子轴、转子片、密封 圈、油封等部件构成，其特征是该泵的转子轴上开有 一与轴中心面对称的平行槽，转子片用销轴装入平行 槽内，转子片的圆Ф上均布3个或3个以上的以R 为半径的圆弧面，定子里孔上的螺旋曲面型腔是转子 片相对定子所作的复合运动而创成的，原理独特，结 构简单，压力和脉动小，噪音低，容积效率高，加工制 作容易，可广泛用于机床、工程机械、轻工、冶金设备、 船舶的液压系统中。

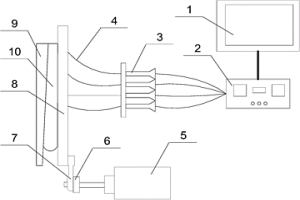

连铸结晶器液态保护渣流动模拟检测方法 862

 0

一种连铸结晶器液态保护渣流动模拟检测方法，属于钢铁冶金连铸结晶器模拟应用技术领域。本发明包括如下步骤：确定有机玻璃板上沿与振动板之间的缝隙宽度d2；通过实际结晶器内铸坯弯月面处渣道宽度d1、实际液态保护渣黏度μ1和步骤一中得到的有机玻璃板上沿与振动板之间的缝隙宽度d2，根据相似性原理，确定合适的实验油黏度μ2；由有机玻璃板上沿向有机玻璃板与振动板之间的缝隙内均匀注入黏度为μ2的实验油，使实验油充满缝隙；启动电机，通过偏心轮和连杆带动振动板进行上下振动；待振动稳定后，由有机玻璃板上沿向实验油内注入墨水，观察墨水的流动情况并拍照记录；在主控计算机中观察由压力传感器检测到的缝隙内墨水流动处的压力变化，并储存数据，完成实验。

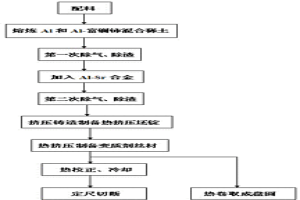

提高亚共晶Al-Si合金电导率的长效变质剂及制备和使用方法 782

 0

本发明属于冶金领域，具体涉及一种提高亚共晶Al-Si合金电导率的长效变质剂及制备和使用方法。本发明的变质剂成分按照质量百分比为：Sr：1~4%，富镧铈混合稀土：5~20%，余量为Al，其中按照重量比，Sr：富镧铈混合稀土=1：（5~10），其制备方法是首先进行配料、熔炼，再进行合金化，采用挤压铸造制备出的坯锭再进行热挤压制取变质剂丝材，最终得到提高亚共晶Al-Si合金电导率的长效变质剂产品，变质有效时间至少为5h。本发明的变质剂使用方便，效果稳定，变质有效时间长且无变质潜伏期，经检测，变质有效时间至少为5h，采用本发明的变质剂丝材变质处理后对合金电导率提升明显。

由含铜熔渣回收有价组分的方法 913

 0

本发明涉及一种由含铜熔渣回收有价组分的方法，其包括：S1、炉渣混合：将铜渣加入熔炼反应装置中，并加入钙系矿物与添加剂，形成混合熔渣，将混合熔渣加热至熔融状态作为反应熔渣，混合均匀，实时监测该反应熔渣，通过调控使混合后的反应熔渣同时满足条件a和条件b，获得反应后的熔渣；S2、分离回收。本发明既可以处理热态熔渣，充分利用熔融铜渣物理热资源和热态冶金熔剂，又可以处理冷态炉渣，通过调整熔渣物理化学性质，利用含铜熔渣成熟的物理化学性质，实现了含铜熔渣冶金工艺，并解决目前炉渣大量堆积，环境污染问题，及重金属元素污染问题。

制备输送辊道表面抗热耐磨合金涂层的方法 633

 0

一种制备输送辊道表面抗热耐磨合金涂层的方法，其特点是包括以下过程：1.输送辊道表面预处理；2.合金粉末的选择和自动送粉装置的调节,其中选用球状碳化钨颗粒为耐磨相，以Ni-25为粘接相;3.光束调节，选用抛物聚焦镜；4.抗热耐磨涂层激光熔覆；5.熔覆后用着色探伤法对辊道表面加工部位进行检验。本发明采用具有良好的抗热性和耐磨性的合金粉末作为激光熔覆合金材料，采取激光熔覆方法将具有抗热耐磨性能的合金粉末均匀地熔覆在输送辊道表面，形成均匀致密的冶金结合涂层，熔覆层与基体形成牢固的冶金结合，不产生剥落。

超高强6000系铝合金及其制备方法 990

 0

一种超高强6000系铝合金及其制备方法，属于冶金技术领域，其成分按重量百分比含Si0.9~1.4%，Mg1.4~1.8%，Cu0.9~1.3%，Cr0.05~0.25%，Zr0.05~0.25%，Fe0.3~0.7%，Ti≤0.04%，余量为Al和杂质，抗拉强度500~520MPa，屈服强度465~503MPa，延伸率≥10%。制备方法为：（1）准备原料；（2）熔炼后搅拌均匀后升温至745~755℃；（3）除气处理，然后静置，去除浮渣；（4）进行半连续铸造获得铸锭；（5）均匀化处理；（6）在温度400~500℃保温1~2小时；然后进行热挤压变形，出模后进行在线穿水，获得挤压棒材；（7）固溶处理后水淬，再进行人工时效处理，空冷至室温，获得超高强6000系铝合金棒材。本发明通过添加微量元素Zr、Cr及适量Fe元素获得优良的强韧性能，保持了易成型性、良好的焊接性能、耐蚀性等特点，适合于生产复杂断面高强度轻质结构件。

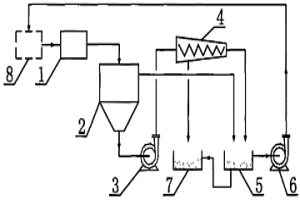

氟化铝生产系统尾气冷凝液两段式回收氟化铝系统及工艺 595

 0

本发明涉及一种在氟化铝生产中流化床反应器生成的尾气冷凝液回收氟化铝系统及工艺,属于冶金及化工生产技术领域。氟化铝生产系统生成的尾气冷凝液冷却后进入缓冲槽储存,储存后的尾气冷凝液进行固液分离,分离后的氟化铝固体自然风干,分离后的溶液送入沉淀池,沉淀池溢流清液返回氟化铝生产系统,沉淀池池底积料氟化铝自然风干。本发明通过对尾气冷凝液进行两段式分离,充分回收尾气冷凝液中氟化铝,回收率高,同时减轻了工人频繁清理缓冲槽及沉淀池的劳动强度。

高强耐热过共晶铝硅合金及其制备方法 651

 0

一种高强耐热过共晶铝硅合金,属于冶金技术领域,其成分按重量百分比为硅17.0～19.0%,铜1.0～2.0%,镁0.3～0.7%,镍0.5～1.0%,铁0.5～1.0%,锰0.3～0.7%,锆0～0.4%,铈0～0.28%,镧0～0.12%,镨0～0.02%,铌0～0.08%,铬0.5～1.0%,钼0.3～0.7%,磷0.07～0.15%,杂质总和≤0.5%,余量为铝。制备方法为:将铝加热熔化,加入其他金属,熔化,加入变质剂,加入精炼剂精炼或吹氩气精炼,然后进行浇注和热处理。本发明的方法工艺简单,成本低;本发明制备的过共晶AL-SI合金的高温力学性能均高于现有的国内外其它牌号的过共晶AL-SI活塞合金。

高体积分数的碳纳米管增强金属基复合材料制备方法 653

 0

本发明公开了一种高体积分数的碳纳米管增强金属基复合材料制备方法，属于复合材料制备技术领域。该方法是以金属粉末和碳纳米管为原料，采用粉末冶金法制备碳纳米管增强金属基复合材料坯锭，然后对得到的粉末冶金坯锭进行搅拌摩擦加工，得到碳纳米管增强金属基复合材料。本发明的优点在于：(1)碳纳米管形貌尺寸不受限制，碳纳米管不需其它前处理工艺(如酸处理、预分散等)，碳纳米管加入量大，且含量可准确控制；(2)制备出来的复合材料中碳纳米管分散均匀，长径比大，损伤较小；(3)制备出来的复合材料的晶粒明显细化(＜5μm)；(4)制备出来的复合材料具有优良的力学性能。

轴承钢的碳化物平均直径的计算方法 946

 0

一种轴承钢的碳化物平均直径的计算方法，属于冶金材料领域，包括以下步骤：步骤1、轴承钢经常规轧制，空冷或水冷后，正火或不正火处理，然后进行球化退火；步骤2、采用砂纸对垂直于轧制方向的轴承钢表面进行磨制，抛光、腐蚀，采用显微镜获得显微组织图片；步骤3、根据图片，统计单位面积内碳化物的数目；步骤4、根据公式D＝(12.583·n3/2-0.902)-1/3计算碳化物的平均直径，其中D为碳化物的平均直径，n为单位面积内碳化物的数目。本发明的计算结果与采用Image-Pro?Plus软件的测量结果非常接近，表明本发明所提供的计算方法能够较为准确的获得碳化物的平均直径；而本发明所述的计算方法更为简单、方便，并且更加适用于工业生产。

含稀土与铌混合熔渣熔融还原生产和调质处理的方法 904

 0

一种含稀土与铌混合熔渣熔融还原生产和调质处理的方法：1)向含稀土与铌混合熔渣中加入还原剂、含铌稀土物料和/或含铁物料形成混合熔渣，将混合熔渣加热至熔融状态，进行熔融还原，喷吹氧化性气体，过程中控制混和熔渣温度范围和碱度CaO/SiO2比值范围和温度；2)根据反应装置不同进行分离回收，实现混和熔渣中稀土、铁、铌、磷组分与自由氧化钙等的高效回收，利用熔融还原工艺大规模处理固体含稀土、铌、铁物料，同时熔渣实现调质，资源高效综合利用，是一种新熔融还原炼铁工艺；本发明反应时间短、金属回收率高、生产成本低、原料适应性强、环境友好、经济收益高、可有效解决多金属复合矿冶金资源与热能高效回收利用问题。

赤泥提钒、配矿烧结的方法 987

 0

一种赤泥提钒、配矿烧结的方法属于有色金属冶金及钢铁冶金技术领域。本发明提供一种高效、经济、合理的赤泥综合利用方法。本发明包括以下步骤：步骤一：烘干，烘干后细磨；步骤二：入配料仓，加入碳酸钠、氯化钠、硫酸钠；步骤三：将混匀后的物料送至回转窑中焙烧；步骤四：将焙烧后的熟料用硫酸溶液在常压下浸出；步骤五：将浸出液静止，将上清液送至沉淀工序的沉淀罐中；步骤六：开启搅拌，加入硫酸中和，加入硫酸铵，再用硫酸调节，在加热、搅拌条件下可结晶出桔黄色多钒酸铵沉淀；步骤七：将沉淀所得多钒酸铵送入熔片工序，经脱水脱氨后熔化制得成品；步骤八：将浸出渣在烘干设备中烘干，烘干后与铁精粉造球。

铝热还原-熔渣精炼制备难混溶合金铸锭的方法 895

 0

一种铝热还原-熔渣精炼制备难混溶合金铸锭的方法，属于冶金技术领域，按以下步骤进行：（1）根据要制备的难混溶合金铸锭的成分准备金属氧化物粉；（2）将金属氧化物粉和Al粉混合，加入造渣剂；（3）放入反应器内，表层放上Mg粉，在电磁场作用下明火引燃，得到高温熔体；（4）将高温熔体在电磁场作用下进行金渣熔炼，将上层的还原熔炼渣放掉总重量的30~50%，获得熔炼高温熔体；（5）加入预熔渣进行精炼除杂，同时向熔炼高温熔体中喷吹脱氧剂；除去精炼渣，获得精炼合金熔体；（6）强制水冷至室温，再去渣抽锭。本发明的方法操作简单，对工艺条件要求低，是一种低成本快速制备大尺寸难混溶合金的方法。

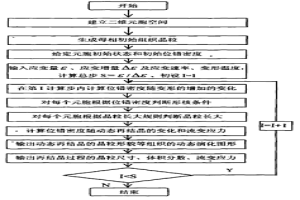

预测板带钢热变形中奥氏体动态再结晶组织演变的方法 1049

 0

一种预测板带钢热变形中奥氏体动态再结晶组织演变的方法,属于轧钢技术领域,该方法通过建立动态再结晶物理冶金模型、建立动态再结晶元胞自动机模型,实现动态再结晶的转变分数、晶粒尺寸、晶粒形态及流变应力预测。本发明实现了计算机对金属成形过程组织演变的再现,不仅能够节约实验成本,同时也加快新钢种开发的周期。所开发出的用来预测板带钢热变形中奥氏体动态再结晶组织演变的方法,实现了再结晶过程的晶粒形态、体积分数及晶粒尺寸的定量化、精确化和可视化的描述,并可得到流变应力等重要参数,对进一步分析微观组织的演变规律有重要意义。

煤粉炉锅炉管防腐涂层的制造方法 742

 0

一种煤粉炉锅炉管防腐涂层的制造方法,其特点是有以下步骤:清理锅炉管表面部位,打磨需要熔覆的部位,将氧化层和疲劳层去除干净;激光熔覆,用5000w二氧化碳气体激光器进行激光熔覆,激光熔覆材料的组成为:Cr、Ti、Si、Nb、Y、Hf、B、Ni,熔覆参数为光斑直径4mm,熔池深度为0.1～0.2mm,激光功率为2500W～4000W,搭接1mm,扫描速度6～8mm/s,置粉厚度1mm;检测:利用测厚仪对熔覆厚度进行检测,用渗透探伤检测方法对熔覆层可能出现的裂纹、气孔、夹杂缺陷进行检测。本发明可以使面层和基材达到冶金结合,避免了因结合力不足而出现面层脱落的现象。
