全部
▼
热搜：
779
0
本发明为液—固相异种金属轧制复合方法及设备,该方法是将液态金属浇覆在其不同材质的涂覆有焊剂的固态金属基材表面上,将二种材料加压轧制,使液态金属在快速轧制冷却下,固化附着于固态金属基材表面上,形成二种或多种金属的冶金结合,该方法具有复合强度高,生产成本低,生产效率高,产品质量好,设备投资少,能源消耗低的优点,本发明可取代固态轧制复合,适于生产各类复合金属板、带材。
618
0

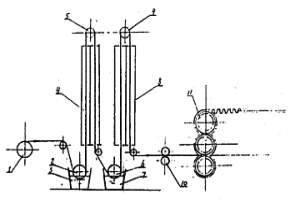

一种硬化多褶滤料的制造方法,包括原料的预处理,硬化浸液的制备,后处理浸液的制备,其工艺过程是在生产线上,将原料经硬化浸液处理、干燥、后处理浸液、二次干燥,然后热轧成型,其工艺参数为加工速度0.7—1.5m/min,干燥温度为60—80℃,滤料褶的高度为18—25mm褶间距为11—15mm,用本发明的方法加工出的硬化多褶滤料具有收尘效率高、 阻力低、过滤性能优异、使用寿命长;用此滤料即可加工成扁袋又可加工成圆袋,使用范围广,可广泛应用于冶金、水泥、建材、化工、轻工,机械等工业领域的烟气治理。
本发明公开了一种基于低熔点金属导热粒子复合导热网络的热界面材料及其制备方法，属于热界面材料技术领域。该材料以低熔点金属、导热粒子、发泡剂、高分子聚合物为原材料，采用低熔点金属与导热粒子冶金互连、发泡剂高温分解造孔、高分子聚合物真空浸渗等工艺制备。由低熔点金属与导热粒子构建的高效三维导热通道使材料具备极高的热导率；高分子聚合物与低熔点金属的使用则确保了材料的高弹性与柔软性；使用过程中低熔点金属与金属基底的界面形成冶金互连，而高分子聚合物与基底则产生粘接作用，两种连接方式既提供了极低的界面热阻又限制了低熔点金属的溢流问题。
620
0
一种用于真空磁控溅射粉红色金靶材及其制备方法，属于有色金属冶金技术领域，用于真空磁控溅射粉红色金靶材成分按重量百分比含Au82.0~95.0%，Pd0.5~7.0%，Fe0.3~4.0%，Cu0.5~3.0%，Cr0.1~3.0%，In0.05~1.0%；方法按以下步骤进行：（1）准备原料；将Au加热熔化，将Pd放入熔化的Au中，互熔后依次加入Fe、Cu、Cr和In；（2）将金属熔体搅拌均匀，然后加热至1200~1300℃，保温3~5min进行精炼；（3）浇注到预热的模具中，空冷至常温，获得铸坯；（4）铣面、轧制、退火、剪切和校平。本发明的粉红色金靶材应用于镀膜技术中，可获得色泽均匀、抗氧化性抗硫化性好、表面硬度高、耐磨性好的粉红色膜层，具有广阔的应用前景。
774
0

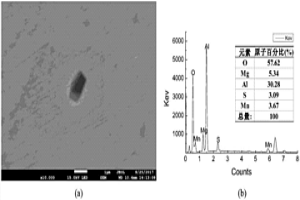

本发明属于钢铁冶金技术领域，公开了一种提高光伏产业用切割丝用钢洁净度的方法，冶炼过程中向钢中加入高纯度Ce。本发明可以应用在光伏产业用切割钢丝生产的合金化环节，通过加入高纯度Ce，控制钢中Ce的质量百分含量在0.01％～0.05％范围内，可以显著降低钢中全氧含量与S含量，并实现对钢中Al2O3硬质夹杂的变质。
663
0

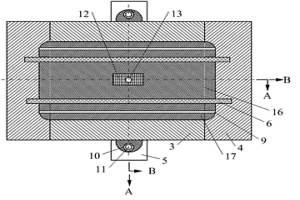

一种电渣重熔制备镍基高温合金空心钢锭设备与方法，属于冶金技术领域。其特征是设备中采用了单电源双回路供电、T型导电结晶器和内结晶器，制备方法包括：准备自耗电极组，制取成分合适的渣系，经烘烤和熔化后浇入由T型导电结晶器和内结晶器形成的空腔内，同时先开启导电回路Ⅱ的电源，在开启导电回路Ⅰ的电源，将自耗电极组插入熔渣中进行熔炼、抽锭，自耗电极组剩余较少时及时更换，直至冶炼结束。该方法可制造出成分均匀、内外表面质量良好的镍基高温合金空心钢锭。
1075
0
本发明属于冶金技术领域，具体涉及一种用于镁合金加锆的复合锆盐及其制备方法。本发明的复合锆盐以KZrF5为基，按质量百分比，含有53%KZrF5，20~25%LiCl，5%~10%CaF2和12%~17%KCl，理论Zr含量为21.46%。将KZrF5与卤化物分别熔化，之后再掺混，并在加热到650~680℃时，将其浇铸到铁板上，冷却至室温，得到本发明的复合锆盐。将本发明的复合锆盐分批加入到温度为700~730℃的镁合金熔体中，并充分搅拌，直至熔体表面不再冒火星为止。本发明的复合锆盐制备方法简单，原料廉价，成品价格不高，同时有较高的锆实收率。
890
0

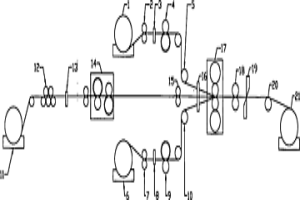

本发明涉及电缆屏蔽带的制作技术,具体为一种电缆屏蔽带的生产方法,属于材料加工技术领域,解决现有生产中存在的电缆带原料紧缺、纯铜电缆带成本较高等问题,使产品具有与纯铜带相似的导电导热特性。本发明由原料选择、原料预备热处理、开卷、打磨清理、轧制复合、轧制复合后热处理、成品精轧、成品退火、成品分条等步骤组成,其主要制作方法是:原材料的选择及其预处理→轧制复合→轧制复合后热处理→成品精轧→成品退火→成品分条。该方法获得的电缆屏蔽带为铜带层I、铝带层和铜带层II的复合结构,铜带层I和铜带层II与铝带层为轧制冶金结合的结构。本发明生产的电缆屏蔽带,在保证产品使用性能的前提下,节约了大量的宝贵铜材。
699
0

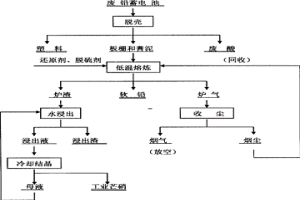

一种废铅蓄电池直接低温熔炼的方法,其特点是由以下步骤构成:(1)首先将废铅蓄电池脱壳并得到:塑料、废酸、板栅和膏泥;(2)然后将脱壳后的板栅和膏泥与脱硫剂和还原剂一起加入冶金炉内进行低温熔炼,产出软铅,炉渣和烟气;(3)最后将低温熔炼产出的炉渣进行水浸,经过液固分离产出浸出渣和浸出液,浸出渣待处理,对浸出液进行蒸发浓缩,产出工业芒硝。本发明不需要复杂的废电池分解设备,脱硫设备体积小,工业芒硝结晶过程能耗低,具有熔炼温度低、铅挥发量小、烟尘率低、铅直收率高、能耗低和不产生二氧化硫污染等特点。
888
0
本发明属于冶金领域，具体涉及一种预制球团真空热还原炼镁的方法。本发明方法是将白云石、还原剂和萤石质量混合均匀，然后添加物粘结剂，使用圆盘造球机制备成直径为5-20mm的生球团，将生球团在氮气或氩气保护气氛下进行煅烧，得到煅烧熟球团，将煅烧熟球团在10Pa的真空度下，于1150℃真空热还原0.5~2h，得到金属镁。本发明方法具有原料利用率高、还原速度快、还原周期短、能耗低等优点，该方法与传统硅热法炼镁结合，将实现热法炼镁的技术升级。
627
0

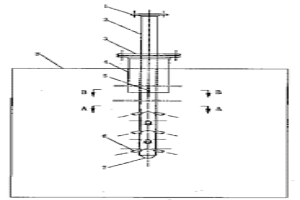

本发明属于钢锭制造与冶金工程领域,具体地说是一种通过长水口补浇消除连铸钢锭中心缩孔和疏松的方法,解决现有技术中连铸钢锭中心质量差,废品率高,且难于向大型化发展的问题。采用连铸方式生产钢锭,拉坯结束后,待钢锭凝固一段时间,将一特定尺寸的长水口由钢锭顶部插入其中心一定深度,补浇钢水。随钢水不断浇入,长水口逐渐上升,直至到达钢锭顶部。采用该种长水口补浇钢水的方法补充凝固收缩所需的金属液,从而达到减轻并消除连铸钢锭中心缩孔和疏松的目的。
979
0
一种飞速还原直接炼钢的装置及方法，属于钢铁冶金技术领域。该装置包括铁矿粉预处理，飞速还原炉和炼钢炉三个系统。其方法为：先将普通铁精矿通过细磨精选制备超纯铁精矿，实现冷态除杂；再与以氢气为主的还原气体通入还原炉中，气固两相并行向下流动的过程中进行飞速还原，得到金属化率为85～100％的预还原铁粉后，喷吹至炼钢炉中的钢水区，同时喷吹煤粉和氧气进行连续炼钢，得到含C的质量分数为0.01～0.40％的钢水，熔炼尾气经过改质后通过底喷元件吹入熔池进行搅拌。该方法简化了炼钢流程，提高了生产效率，同时减少CO2排放，减轻环境负荷。

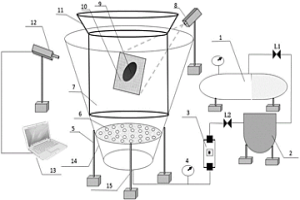

本发明涉及物理实验设备领域，尤其涉及考虑壁面效应的非球形颗粒曳力系数实验装置及测量方法，该实验装置包括圆柱筒体、圆柱扩体和锥形底座，圆柱筒体放置在锥形底座的内部，锥形底座内部壁面上设置有多个不同直径的凹槽，圆柱筒体嵌入凹槽中，该实验装置还包括设有多个等径圆孔的布风板，布风板也嵌入到锥形底座内壁面的凹槽中，且与圆柱筒体的下端面平行放置；测量方法中通过调节流量计，控制圆柱筒体内气体速度，得出流体的速度uf及待测颗粒在下降过程中的颗粒倾角θ的平均值，最终进行曳力系数计算。该实验装置能够测量不同墙壁条件下的各类颗粒曳力系数，对广泛应用于能源、化工、冶金、建筑等领域的各类散体颗粒均可进行测量。
733
0
本发明涉及一种改善材料流动行为的搅拌摩擦焊用搅拌头，包括搅拌头轴、轴肩与搅拌针，搅拌针表面左右两侧分别设置第一内凹纹和第二内凹纹，所述第一内凹纹和第二内凹纹关于搅拌头的中心轴面镜像对称。本发明在搅拌摩擦搭接焊过程中，可驱动处于塑性状态的材料上下交次运动，不仅能减小甚至消除易出现在搭接界面处的钩状结构和冷搭接缺陷，还可以增强中等冶金或无冶金异种材料搅拌摩擦焊在连接界面处的机械互锁，因而可有效改善搅拌摩擦搭接焊接头的力学性能；同时本发明的搅拌头在顺时针与逆时针旋转时效果相同，避免了使用过程中因搅拌头旋转方向设定错误而导致的接头质量差的问题。
948
0

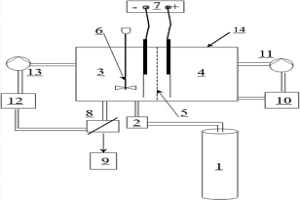

一种氯化稀土电转化制备氧化稀土的方法，属于稀土的湿法冶金领域。该方法对氯化稀土溶液进行预脱酸电解，盐酸返回稀土生产系统；将预脱酸后的稀土氯化物溶液作为电解液进行电解，10℃≤温度< 100℃，电解的电压≥2.2V，电解过程中向阴极区通入高纯二氧化碳气体，并进行搅拌，直接制得碳酸稀土；阴极室中，电解液和碳酸稀土定向流动，通过过滤装置进行固液分离，得到滤液和碳酸稀土，滤液循环返回阴极室；将碳酸稀土烘干后焙烧，制得CO2气体和氧化稀土产品。该发明利用电解过程，工艺简单，成本低，同时回收副产品氢气和氯气制备的盐酸可以返回稀土生产系统，并消除氨氮等一些废水的污染，最后得到高纯度的氧化稀土产品。
本发明提供了一种抗高温材料用表面合金涂层复合材料、涂层及其制备方法，其特征在于：所述表面合金涂层复合材料由具有面心立方结构的金属合金粉末和搪瓷粉制成，其成分配比为10-70wt%金属合金粉末，搪瓷粉余量；所述金属合金粉末选择NiCrAlX、NiCrX和NiCoCrAlX中至少一种，其中X为铪、锆、稀土元素和混合稀土中至少一种，混合稀土可以为两种或两种以上稀土元素同时使用，或稀土元素与Na、K、Ca、Sr、Ba之一种或多种组合使用。所述表面合金涂层复合材料可以改善高温合金基体的抗高温氧化和热腐蚀性能、断裂韧性和抗热震性能。采用该材料制备的热防护涂层致密，连续，光滑，与高温合金基体能形成至少部分冶金结合。
671
0
一种轧制过程在线检测钢板力学性能的方法,本发明提出一种以物理冶金机理模型为基础,结合数据库、信息技术的综合性在线性能预测方法,建立显微组织、成品尺寸、工艺成分与力学性能之间的对应关系模型,实现热轧过程钢板力学性能的在线实时检测,为优化工艺规程和化学成分,减少检测样品数量,降低生产成本,提高钢材性能质量提供依据。该方法包括选择、确定模型参数;建立与过程机的实时通讯,从过程机数据库中在线调用工艺参数及合金成分动态数据;预测铁素体晶粒尺寸和室温相组成;预测成品板材的力学性能几个步骤。本发明适用钢种为低碳钢或微合金钢,适用过程为中厚板轧机或热连轧过程的粗轧机和精轧机。
937
0
本发明涉及镁基材料及其制备技术,具体地说是一种新型多功能镁基层状复合材料及其复合铸造制备方法,解决镁合金在潮湿空气环境或氯离子环境中腐蚀破坏严重、综合力学性能差等问题。本发明的技术思路是通过设计组元材料的配合,在镁或镁合金的一侧或者两侧复合不同成分和性能的合金材料,各层之间以冶金方式结合,获得的镁基层状复合材料表现出优异的综合性能,满足不同场合对材料提出的要求。本发明的复合铸造制备技术可以采用各种铸造方法制备出界面致密冶金结合的镁基层状复合材料。本发明提供一种制备镁基新材料的新途径,适用于镁或镁合金与其它各种金属材料的复合,如铝、钛、铜、锌、镍或钢等,扩大镁基材料的种类,推进镁合金的应用。
994
0
本发明涉及带钢轧制技术,具体地说是一种热轧过程带钢组织演变与性能预测的方法。它由前处理模块、加热模块、轧制模块、冷却相变模块、力学性能模块和后处理六个模块组成,前处理模块的功能是从数据库中读取热轧过程所需的工艺参数,为后续流程提供初始条件;所述加热模块、轧制模块、冷却相变模块及力学性能模块是完成对热轧过程各个冶金物理量动态的模拟,预测出带钢最终的组织性能;所述后处理模块的功能是完成热轧过程模拟结果的显示输出。本发明能预测产品最终性能,省时、省力、准确、高效。
一种基于液态钢渣热焖法循环洗液管路防结疤及防腐蚀的方法，属于冶金技术领域，该 方法为在液态钢渣热焖系统的回水井中向循环洗液喷吹CO2气体，并对回水井中的循环洗液 进行搅拌，对循环洗液中的CO2气泡进行微细化处理，同时在回水井或回水井到水泵之间设 置沉降室，接收CO2吸收的沉淀。本发明可有效避免循环洗液管路中的腐蚀和结疤，延长管 路段使用寿命，并且方法简单，操作方便。
948
0

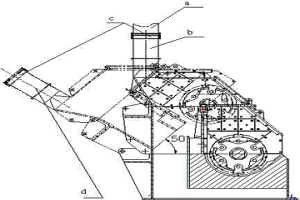

一种应用于废钢破碎机、矿山机械、冶金机械等除尘设备技术领域中的废钢破碎机排尘管道密封装置,整个装置由接口1、接口2、主密封3、碰板4、外防护罩5、接近开关6、第一密封圈7、外压环8、第二密封圈9、活塞杆10、第三密封圈11、缸体12、内防护罩13、第四密封圈14、内压环15、第五密封圈16、第六密封圈17组成,废钢破碎机排尘管道密封装置安装在废钢破碎机的上盖顶部,与除尘管道a下部的法兰通过密封圈相密封,环形气缸c的缸体12,活塞杆10均为环形,主密封3嵌装在环形活塞杆上部的环形槽中,环形气缸c的压环分为内压环15与外压环8两部分;环形气缸c的密封装置分为内侧密封与外侧密封两部分,内侧密封包括第一密封圈7,第二密封圈9,第三密封圈11;外侧密封包括第四密封圈14,第五密封圈16,第六密封圈17,环形气缸c的内侧设计有内防护罩13,外侧设计有外防护罩5,通过安装在活塞杆10上部的碰板4,安装在缸体12上的接近开头6,实现气缸位移动作的检测和控制。该装置废钢破碎机除尘管道密封可靠,操作自动化,从根本上解决了废钢破碎机除尘管道密封不严,泄漏严重,甚至造成无法正常工作的问题。
1034
0
本发明属于冶金技术领域，特别涉及一种基于薄带连铸工艺的取向硅钢快速二次再结晶的方法。将成分C≤0.003％，Si 2.0～4.5％，Mn 0.1～0.25％，Al≤0.002％，S≤0.002％，N≤0.003％，余量为Fe的钢水通过垂直式薄带连铸机进行铸带制备，薄带经过喷气冷却、卷取、高温常化热处理、酸洗冷轧和快速二次再结晶退火后获得厚度规格为0.2～0.35mm，性能为P17/50为0.95～1.4W/kg，轧向磁感B8为1.82T以上的成品取向硅钢板。本发明主要采用微氧化氩气氛、高温长时间热处理使铸带{110}取向晶粒异常长大，且面积分数在90％以上，经一阶段冷轧70～80％以后，950～1085℃保温10min完成快速二次再结晶。
576
0
一种在线实时预报RH精炼过程钢水温度的系统及方法，属于冶金过程的生产与控制技术领域，系统：包括信息采集模块、钢包包衬散热计算模块、真空处理判断模块、真空室内衬散热计算模块、真空室内钢水辐射散热计算模块、脱碳判断模块、脱碳热效应模块、添加合金判断模块、合金热效应模块、添加渣料判断模块、渣料热效应模块、提升气体散热模块、温度计算模块、温度校正判断模块、温度校正模块、温度显示模块。方法：RH精炼过程钢水实时温度是通过分析计算精炼过程钢包包衬散热、真空处理时内衬散热及钢水辐射散热、钢水脱碳时的热效应、提升气体散热添加合金和渣料的热效应引起的钢水温度变化及周期性根据实际测温值进行校正而获得的。
595
0
粗镁精炼、合金化及连续铸造熔炼镁合金方法,属于镁合金冶金领域;以温度控制精度要求不高的燃煤炉或煤气炉为精炼炉,熔化粗镁同时加入主要合金元素(第二次合金化),并对合金熔体进行精炼(第一次精炼);接着通过由精炼炉向合金化炉(为温度控制严格的电炉)转移镁合金熔体过程中截取镁合金熔体,使得镁合金熔体进一步净化;在合金化炉中对镁合金熔体进一步精炼(第二次精炼),并加入所要求配入的贵重或易烧损沉淀的合金元素(第二次合金化),静置一段时间,连续浇铸成镁合金锭,或是与压铸连接直接生产镁合金压铸件;也可以铸成变形合金的坯锭或连铸成镁合金型材;本发明工艺得到的镁合金具有较高的质量,生产成本低,并且改善了环境。
803
0
本发明涉及冶金技术领域,具体涉及一种孪晶诱导塑性钢板的制备方法。本发明的技术方案是:首先按重量百分比为:C:0.01~0.1%,Mn:17~30%,Al:0.01~1%,Si:0.01~1%,P:≤0.1%,S:≤0.1%,V:0.03%~0.2%,La:0.03%~0.2%,余量为Fe的成分配料,采用中频感应炉冶炼;然后将加热好的侧封板安装到铸轧机上;在氩气保护下,将钢水浇入上述铸轧机中铸轧成薄带;最后将所生成的薄带采取空冷或水淬到室温后,直接酸洗、冷轧,经过保温,形成最终产品。本发明无需经过常规的热轧处理,直接冷轧至所需的厚度,可大幅减少生产成本。??
802
0
本发明属于冶金技术领域，尤其涉及一种低品质钛精矿氧化球团的制备方法。该方法以低品质钛精矿为主要原料，配加少量超高品位铁精矿，并添加有机粘结剂，均混后经过焖料、造球、干燥、氧化焙烧、冷却，获得冶金性能优良的钛精矿氧化球团，其抗压强度大于2500N，转鼓指数大于93％，还原膨胀率不高于10％。该方法在不影响钛精矿处理量的前提下，可有效解决低品质钛精矿造球困难、氧化球团品质差的问题，为低品质钛精矿球团生产提供新方法，且用该方法制备的钛精矿氧化球团可用于环境友好、能耗低的气基竖炉的直接还原生产工艺中，为低品质钛精矿大规模高效清洁综合利用开拓新思路。
886
0

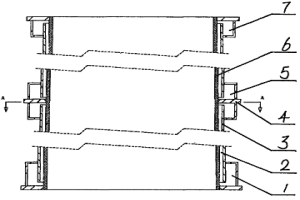

一种铝合金复合铸锭的连铸方法及其装置,属于铝合金铸造技术领域,装置包括分体结晶器、合金液分配器、热顶板和引锭,其中引锭的上方固定连接两个挡板,每个挡板上方与冷却板连接;两个冷却板将分体结晶器内部分为芯材熔体腔和表材熔体腔;方法为:将待复合的两种合金分别熔炼、精炼、静置;向冷却板水腔和水箱内通入冷却水并保持水流动;将芯材合金液导入芯材熔体腔;将表材合金液导入表材熔体腔;启动引锭开始铸造。本发明能够确保表材合金液体流动均匀,液面稳定,温度均匀,消除高冷却强度的三角区,确保冷却板下的形成的支撑面沿冷却板水平方向温度均匀,确保复合面的全面冶金结合。
中冶有色为您提供最新的辽宁沈阳有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年09月19日 ~ 21日
2024年09月20日 ~ 22日
