江苏南京有色金属冶金技术理论与应用

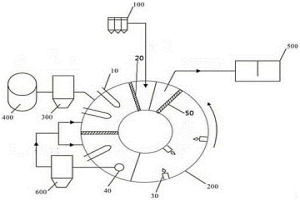

烟气余热炉体内部再利用型红土镍矿湿球团的热解和还原反应系统及方法 1076

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统与方法。针对现有技术的不足，本发明提出一种烟气余热炉体内部再利用型红土镍矿湿球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿湿球团的还原熔炼。该系统中红土镍矿湿球团入炉，缩短了干燥流程。热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。该系统能够在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，增加了转底炉煤基直接还原工艺的副产品，并且，所述转底炉炉体内部产生的烟气余热可以被有效再利用，从而，该系统实现了绿色环保，间接降低了工艺能耗和成本。

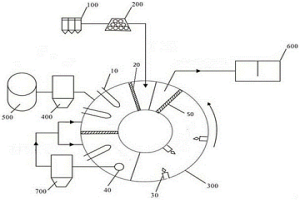

烟气余热炉体内部再利用型高效回收红土镍矿干球团的热解和还原反应系统及方法 835

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统。针对现有技术的不足，本发明提出一种烟气余热炉体内部再利用型高效回收红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼生产粒铁。该系统中热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。该系统能在红土镍矿直接还原过程实现煤的热解，使油气资源得以回收，增加转底炉煤基直接还原工艺的副产品，炉体内部产生的烟气余热被有效再利用，绿色环保，间接降低工艺能耗和成本。并且，所述金属化球团经两次回收处理，使红土镍矿回收率有所提高，由此，实现红土镍矿的高效回收。

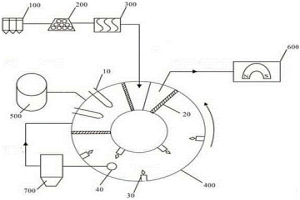

烟气余热炉体内部再利用型红土镍矿块料的热解和还原反应系统及方法 1061

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿块料热解和还原反应的系统与方法。针对现有技术的不足，本发明提出一种烟气余热炉体内部再利用型红土镍矿块料的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿块料的还原熔炼。该系统中红土镍矿块料直接入炉，缩短了成型和干燥流程等工序，降低能耗。热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到直接还原产物。该系统能在红土镍矿直接还原过程实现煤的热解，使宝贵的油气资源得以回收，增加转底炉煤基直接还原工艺的副产品，并且，炉体内部产生的烟气余热可以被有效再利用，从而，实现了绿色环保，间接降低了工艺能耗和成本。

烟气余热炉体内部再利用型红土镍矿干球团的热解和还原反应系统及方法 1040

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统。针对现有转底炉处理红土镍矿技术中没有考虑在直接还原过程回收还原煤中的油气资源，本发明提出一种烟气余热炉体内部再利用型红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼生产镍铁粉。该系统中热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。该系统能够在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，增加了转底炉煤基直接还原工艺的副产品，并且，炉体内部产生的烟气余热可以被有效再利用，从而，实现绿色环保，间接降低工艺能耗和成本。

高效回收红土镍矿干球团的热解和还原反应系统及方法 997

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统和方法。针对现有转底炉处理红土镍矿技术中没有考虑在直接还原过程回收还原煤中的油气资源的问题，本发明提供一种高效回收红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼。该系统能在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，从而，增加转底炉煤基直接还原工艺的副产品，减低工艺能耗和成本。同时，热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。并且，所述金属化球团经两次回收处理，使得红土镍矿的回收率有所提高，由此，实现了红土镍矿的高效回收。

镍钒中间合金及其制备方法 1058

 0

本发明涉及一种合金及其制备方法，尤其涉及一种镍钒中间合金及其制备方法，属于冶金技术领域。本发明的所述合金中含有如下质量百分比的元素：钒60％‑70％、镍30％‑40％、铝≤1.5％，其余总微量元素及杂质总量小于1％。本发明还公开了镍钒中间合金材料的制备方法。本发明镍钒中间合金可以大大降低熔炼含镍基合金的温度；制备镍钒中间合金采用了严格的原材料控制，产品纯度高，产品杂质含量低，可控性好，生产效率高，合金氮氧含量低，更加纯净。

用于TiAl-Ni异种材料连接的钎料 684

 0

本发明为一种用于钛铝合金和镍基高温合金的非晶态钎料，使用形态为箔带状。该钎料的化学成份及重量百分比为：Ti：35.0～40.0，Be：6.0～8.0，Co：5.0～12.0，Zr余量。电弧熔炼制备Ti‑Zr‑Be‑Co合金锭材，随后采用单辊旋淬法制备非晶箔带。本发明钎料具有对母材良好的润湿性，熔点低，钎焊接头力学性能良好，接头组织细小均匀无明显缺陷，中间层材料实现了与母材良好的冶金结合，室温剪切强度可以达到370MPa。

钎料合金包覆陶瓷结合剂超硬磨料的制备方法 708

 0

本发明公开一种钎料合金包覆陶瓷结合剂超硬磨料的制备方法，具体包括以下步骤：(1)将陶瓷结合剂原料混合后球磨4～8h、过筛；(2)将步骤(1)过筛所得原料置于电阻炉中，熔炼温度为1200～1500℃，保温1～3h后，经过水淬、破碎、研磨、过筛，得基础陶瓷结合剂；(3)钎料合金原料混合后球磨4～8h、过筛，得钎料合金等步骤，最终得到得本发明钎料合金包覆陶瓷结合剂超硬磨料。钎料包覆在陶瓷结合剂超硬磨料外。超硬磨料与陶瓷结合剂烧制为一体后，钎料合金与陶瓷结合剂超硬磨料的界面上生成冶金结合，实现了可靠连接。高温下钎料合金对陶瓷结合剂超硬磨料具有润湿性，可沿陶瓷结合剂孔隙渗入内部，有效地提高了陶瓷结合剂超硬磨料的强度。

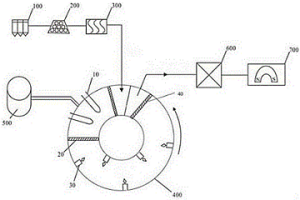

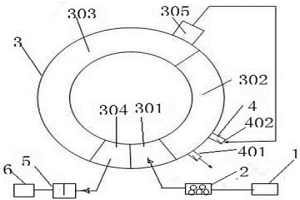

利用炉体烟气余热并高效回收含铁资源的系统及方法 748

 0

本发明属于冶金领域，具体涉及一种高效利用烟气余热的转底炉及利用该转底炉高温熔炼含铁资源的系统与方法。针对现有技术的不足，本发明提出一种利用炉体烟气余热并高效回收含铁资源的系统及方法,该系统与方法通过改进转底炉的加热方式，一方面使转底炉的烟气余热在转底炉内部得以再次利用，提高了转底炉烟气余热的利用效率，另一方面，在不影响产品指标的前提下去掉了转底炉炉前的球团烘干工艺，缩短了工艺流程，降低了设备投资，本发明具有烟气余热利用率高、处理流程短、设备投资低、设备作业率高、能耗低、原料应用范围广泛等优点，可处理各种不同含铁资源。

用于生产含Y、Ce、La和Nd镍基高温合金的方法 779

 0

本发明公开了一种镍基高温合金的多种稀土元素复合添加生产工艺，将除稀土元素外的原材料在真空感应炉中熔清精炼，且将温度降至Tm以上20～70℃后；充入氩气，将Y和Ce按比例加入合金熔体熔清，控温至Tm以上100～150℃，电磁搅拌5～15min；抽真空，将熔炼室内气压降至5Pa以内，温度降至Tm以上30～70℃；再次充入氩气，将剩余Y、Ce，以及La和Nd加入合金熔体，熔清后控温至Tm以上120～160℃，电磁搅拌5～15min；最后控温至浇注温度，带电完成浇注。本发明通过气氛保护、复合添加、高温精炼、电磁搅拌，不仅能显著降低合金熔体中O、N和S等杂质含量，提高合金纯净度，而且能明显提高稀土元素在合金熔体中的分布均匀性，大幅提高镍基高温合金冶金质量、品质及稳定性。

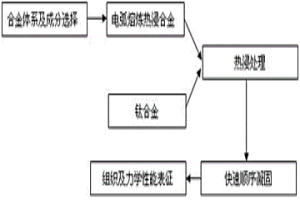

钛合金梯度复合材料及其制备方法 970

 0

本发明公开了一种钛合金梯度复合材料及其制备方法，其制备方法如下：（1）选择常规钛合金为基础合金，锆基金属玻璃或钛基金属玻璃为热浸合金；（2）利用非自耗电弧炉将热浸合金熔炼成合金锭，并破碎研磨成粉末；（3）将钛合金和热浸合金粉末放入坩埚内，感应加热至热浸合金熔化，使固相钛合金与热浸合金液发生冶金反应；（4）实施快速顺序凝固，使熔融态的热浸合金液快速冷却形成金属玻璃及其复合材料，进而获得一种由钛合金心部、金属玻璃复合材料过渡层及单相金属玻璃表面层构成的梯度复合材料。本发明的钛合金梯度复合材料具有优异的耐磨损性能。

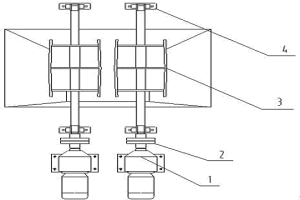

造球原料混匀器 1063

 0

本实用新型涉及冶金领域的一种混匀器,是一种造球原料混匀器,在皮带头部下料口内与皮带头轮中心垂直位置处设有两个花栏滚筒,花栏滚筒一端通过联轴器连接减速机,另一端连接轴承座,两个花栏滚筒转动方向同步向外。本实用新型利用有限的空间增设简易原料混匀器使原料均匀混合,利于造球,防止偏析造成生球质量波动,进而提高生球质量,稳定生球产量,改善竖炉透气性,稳定竖炉焙烧,提高成品球团质量,以满足高炉的要求。

铸铁机用脱模剂的制备方法 1122

 0

本发明公开了一种铸铁机用脱模剂的制备方法，属于冶金铸造用脱模剂技术领域。本发明的步骤为：按质量比称取大豆油15~17份和膨润土17~19份混匀得混合物A；按质量比称取高炉瓦斯泥20~25份，烧结机头电除尘灰10~13份，炉前矿槽除尘灰16~23份，混匀后将其在600~800℃的温度下焙烧30~35分钟，得到混合物B；按质量比称取石灰石5~7份，氧化铝9~10份，白云石11~15份，氧化锆3~5份，铁红环氧酯底漆7~8份，并加入混合物B中混匀，得混合物C；将混合物C与混合物A混合得到混合物D；将混合物D与水800~1000份混合，并搅拌均匀，即得脱模剂。本发明制备得到的脱模剂能够有效地附着在铸模的内表面上，铸出的铁锭表面光滑。

气基竖炉用钒钛磁铁矿氧化球团的制备方法 1063

 0

本发明涉及一种气基竖炉用钒钛磁铁矿氧化球团的制备方法。所述方法包括步骤：准备钒钛磁铁矿和复合添加剂；向钒钛磁铁矿中配加0.8～1.5wt％的复合添加剂，均匀混合得到混合物料；将混合物料润磨、造球，得到钒钛磁铁矿生球；钒钛磁铁矿生球经干燥、预热、焙烧处理后，得到钒钛磁铁矿氧化球团。本发明制备的钒钛磁铁矿氧化球团品位较高，还原性、低温还原粉化、还原膨胀等热态冶金性能均有所提升，有价元素的回收率高，在气基竖炉中进行还原冶炼时，可有效解决气基竖炉中料层透气性差、生产效率低的问题。

抑制和降低海砂球团矿还原粉化的方法及其专用系统 1039

 0

本发明公开了一种抑制和降低海砂球团矿还原粉化的方法及其专用系统。所述方法包括：将海砂矿磨细，得到海砂矿粉；将海砂矿粉与膨润土混合均匀得到混合料；将混合料在造球机中制成生球团；将生球团焙烧，得到球团矿；其中，将混合料在造球机中制成生球团时，在生球团长大过程中加入硼酸水溶液作为造球用水。本发明进一步公开了实现所述方法的专用系统。本发明利用硼酸低熔点的特性，降低液相形成温度，增加球团矿中铁酸钙含量，大幅降低磷铁矿球团还原温度，从而改善磷铁矿球团还原过程中的冶金性能，抑制高温条件下严重粉化，有效解决了海砂矿高炉冶炼中还原粉化严重的问题，大幅降低能耗，改善炉况，提高经济效益。

综合利用硫酸渣和赤泥的方法 1021

 0

本发明公开了综合利用硫酸渣和赤泥的方法。该方法包括：将所述硫酸渣和所述赤泥与还原剂进行混合处理，以便得到混合物料；将所述混合物料进行焙烧处理，以便得到还原铁产品；以及将所述还原铁产品进行分离处理，以便得到铁粉。利用本发明的方法，综合利用赤泥和硫酸渣两种冶金固废资源，获得指标良好的铁产品。

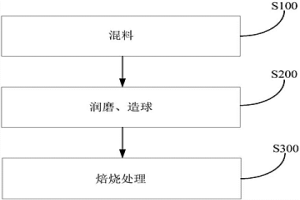

制备气基竖炉用氧化球团的方法和系统 1034

 0

本发明公开了制备气基竖炉用氧化球团的方法和系统，其中，方法包括：将铁精矿粉、硼镁添加剂和淀粉进行混合，以便得到混合物料；将所述混合物料进行润磨和造球，以便得到混合球团；以及将所述混合球团进行焙烧处理，以便得到所述气基竖炉用氧化球团。采用该方法制备得到的氧化球团具有优秀的强度、透气性和高温还原性等冶金性能，适用于供给至气基竖炉使用，且制备方法简单，成本低，特别适合规模化生产。

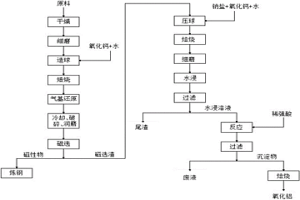

气基还原处理赤泥的方法 837

 0

本发明公开了一种气基还原处理赤泥的方法。该方法包括如下步骤：准备赤泥粉；将赤泥粉与CaO和水混合后制成第一球团；将第一球团干燥后焙烧成氧化球团；将氧化球团送入气基竖炉内还原，得到金属化球团；将金属化球团冷却、破碎、润磨，然后再进行磁选，得到磁性物和磁选渣；将磁性物用于炼钢。本发明采用气基竖炉还原赤泥，无需冶金焦炭，不消耗焦煤，工艺流程短，省去了焦化步骤，降低了系统的能耗，且减少了污染物的排放。本发明的工艺简单，适宜大规模的工业化生产。

锶和钡等有色金属的真空热还原法的工业化生产工艺技术及其设备 814

 0

本发明属于真空冶金技术领域,是一种涉及锶、钡等氧化有色金属的工业化生产工艺技术和设备。其工艺技术特征是可按用户不同质量要求及客观条件,选用其富矿、碳酸盐、硝酸盐或氢氧化物来作为冶炼原料,经高温焙烧和隔湿冷却粉碎后,配加适量还原剂、催化剂,混匀后压制成团块或饼块,再放入特殊材质和结构的卧式或竖式电热真空还原炉罐中,制得所需纯度的结晶状金属,接着在同还原炉罐相联结的熔铸设备中,或在专门设置的可抽真空充氩的特殊结构熔铸电炉中,将其熔铸成金属锭 。

制备粒铁的方法和制备粒铁的系统 718

 0

本发明公开了制备粒铁的系统和制备粒铁的方法。其中，制备粒铁的系统包括：化渣装置、粒化器、还原焙烧装置、磁选装置和重选装置。该系统以熔融铜渣为原料，解决传统高温铜渣需水淬冷却或缓冷后才能继续进行处理的难题，制备得到高品位的粒铁和氧化锌粉尘，系统的热利用率高。并且，在化渣装置上设置添加剂入口，在加热处理前即向高温熔融铜渣中加入添加剂，通过搅拌器的搅拌可使熔渣均质化，直接调整铜渣的内部结构和化学成分，提高铜渣的冶金性能，再经高温粒化处理，即可为转底炉直接还原提供高热量粒化铜渣原料，省去了造球、烘干和球团预热等工艺，缩短了转底炉的还原时间、减少了转底炉的能耗。

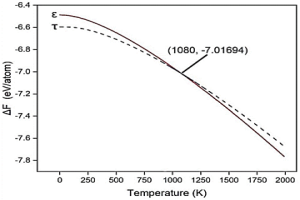

合成低温稳定中间相的方法 708

 0

本发明涉及金属材料领域，尤其是一种合成低温稳定中间相的方法；包括以下步骤：1）根据低温稳定中间相计算预测，确定该中间相的成分、稳定存在的最高开尔文温度Ts；2）按中间相的成分，用元素块体组合、或粉末混合压实制成预制坯；3）在<0.99Ts的温度进行上述预制坯的剧烈剪切变形，在预制坯内部下入高密度晶体缺陷等，一方面提高扩散速度，另一方面提高预制坯储存能，促进中间相形核；4）在<0.99Ts的温度对变形后的预制坯进行0.1~500小时的退火，使中间相长大。本发明的中间相制备不经过传统冶金的熔炼、凝固过程，不会因为凝固过程出现相图中对应的高温稳定相而阻碍低温稳定中间相的形核和长大，把中间相的设计和制备从传统冶金方法的限制中解放出来。

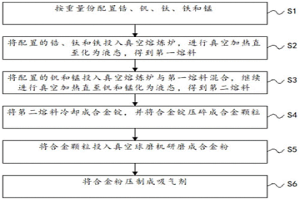

五元钛合金非蒸散型吸气剂的制备方法 1067

 0

本发明涉及冶金技术领域，具体涉及一种五元钛合金非蒸散型吸气剂的制备方法，通过按重量份配置锆、钒、钛、铁和锰；将配置的锆、钛和铁投入真空熔炼炉，进行真空加热直至化为液态，得到第一熔料；将配置的钒和锰投入真空熔炼炉与第一熔料混合，继续进行真空加热直至钒和锰化为液态，得到第二熔料；将第二熔料冷却成合金锭，并将合金锭压碎成合金颗粒；将合金颗粒投入真空球磨机研磨成合金粉；将合金粉压制成一定形状或压入载体，形成吸气剂，所形成的吸气剂在400℃以下的温度就可以进行激活，解决了现有的非蒸散型吸气剂需要较高的温度进行激活，浪费能源的问题。

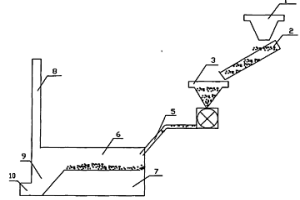

铅冶炼反射炉 961

 0

本实用新型涉及冶金领域,具体涉及一种铅冶炼反射炉。所述铅冶炼反射炉,包括在单一空间内的燃烧室和熔炼室,所述燃烧室位于熔炼室的上部,所述燃烧室的上部有烟道,下部设有渣坑,该燃烧室的尾部有渣孔;所述燃烧室的前端依次连接有煤粉喷射器、造粉器、运送带和粉碎机。所述燃烧室、煤粉喷射器、造粉器、运送带和粉碎机的位置依次由低至高。由于本实用新型将层状燃烧改变为悬浮燃烧,燃烧较充分,热效率高,能耗低,燃烧后的渣子通过渣坑进入渣孔,然后掏出;另外由于本实用新型燃烧室、煤粉喷射器、造粉器、运送带和粉碎机的位置依次由低至高,减少了动力损耗。

硅铬铁合金的制备方法 739

 0

本发明公开了一种硅铬铁合金的制备方法，包括以下步骤：(1)将铜渣、铬铁矿粉和碳质还原剂分别破碎处理后配入粘结剂混合均匀，得到混合料；(2)混合料造球成型得到湿球团，烘干得到干球团；(3)干球团焙烧得到预还原球团；(4)预还原球团熔炼，得到硅铬铁合金。本发明充分利用铜渣中的铁和二氧化硅以及铬铁矿中的铁和氧化铬等有价组分，生产出高附加值的铁合金，降低了生产成本，还能变废为宝，避免环境污染。

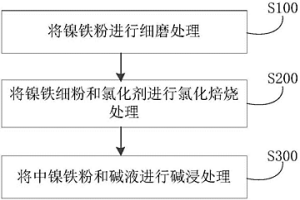

处理镍铁粉的方法 1105

 0

本发明提出了一种处理镍铁粉的方法，该方法包括：(1)将镍铁粉进行细磨处理，以便得到镍铁细粉；(2)将所述镍铁细粉和氯化剂进行氯化焙烧处理，以便得到中镍铁粉和含尘烟气；(3)将所述中镍铁粉和碱液进行碱浸处理，以便得到高镍铁粉和碱浸后液。该方法采用湿法冶金和氯化冶金相结合的技术处理镍铁粉，使得所得的高镍铁粉相对镍铁粉的镍品位提高120％以上，可作为不锈钢的优质原料，也可以作为提镍的原料，整个工艺镍回收率达95％以上。

用于制备钒钛磁铁矿球团的复合添加剂及其制备方法 658

 0

本发明涉及一种用于制备钒钛磁铁矿球团的复合添加剂及其制备方法。所述复合添加剂包括5～10重量份的粘结剂、20～30重量份的强化剂、60～75重量份的镁质基体；所述方法包括：取5～10重量份的粘结剂、20～30重量份的强化剂、60～75重量份的镁质基体混合均匀，然后研磨粉碎。本发明提供的复合添加剂用量较少，球团的品位影响较小，相比于传统的由膨润土制备的球团，采用本发明的复合添加剂，能够提高钒钛磁铁矿球团的还原性指数和低温还原粉化指数，并降低了还原膨胀指数，同时可提高钒钛磁铁矿球团的强度，降低其焙烧温度，减少焙烧能耗，改善钒钛磁铁矿球团的冶金性能，提升了产品质量。

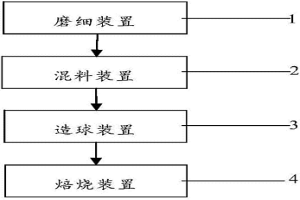

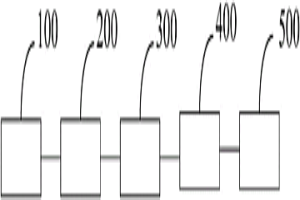

降低钒钛磁铁球团矿还原粉化的系统 956

 0

本实用新型公开了一种降低钒钛磁铁球团矿还原粉化的系统。所述系统包括：磨细装置、混料装置、造球装置和焙烧装置；其中，所述磨细装置的钒钛磁铁矿粉出料口与所述混料装置的钒钛磁铁矿粉进料口相连；所述混料装置的混合料出料口与所述造球装置的混合料进料口相连；所述造球装置的生球出料口与所述焙烧装置的生球进料口相连。本实用新型系统有效降低了钒钛磁铁球团矿的还原粉化率，提高了球团矿冶炼还原过程中的冶金性能。

制备赤铁矿氧化球团的方法 1020

 0

本发明公开了制备赤铁矿氧化球团的方法，该方法包括以下步骤：将赤铁矿粉、碳质添加剂、膨润土和水按照质量比79.5～86:1～1.5:1～2:10～18的比例混合，以便获得物料混合物；将所述物料混合物压制成球，以便获得生球，其中所述生球具有至少一个贯穿其的开孔；以及将所述生球依次进行干燥、预热和氧化焙烧处理，以便获得所述赤铁矿氧化球团。利用该方法能够有效制备获得高反应性赤铁矿氧化球团，且获得的赤铁矿氧化球团焙烧燃耗低、强度高、冶金性能好，尤其适用于气基竖炉用。

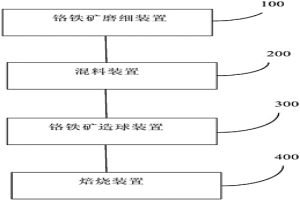

提高铬铁球团矿还原度的方法及其专用系统 805

 0

本发明公开了一种提高铬铁球团矿还原度的方法及其专用系统。所述方法包括：将铬铁矿磨细，得到铬铁矿粉；将铬铁矿粉与膨润土混合均匀得到混合料；将混合料在造球机中制成生球团；将生球团焙烧，得到球团矿；其中，将混合料在造球机中制成生球团时，在生球团长大过程中加入浓度为1.0wt％～3.0wt％硼酸水溶液作为造球用水。本发明进一步提供了一种实现上述方法的专用系统，包括：铬铁矿磨细装置，混料装置，铬铁矿造球装置以及焙烧装置。本发明利用硼酸低熔点的特性，降低液相形成温度，增加球团矿中铁酸钙含量，大幅降低铬铁球团矿还原温度，从而改善铬铁球团矿冶炼还原过程中的冶金性能，为还原铬铁创造条件。

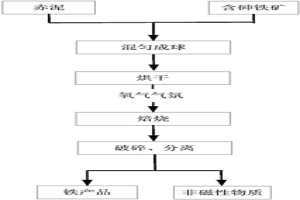

含砷铁矿和赤泥的综合利用方法 785

 0

本发明公开了一种含砷铁矿与赤泥的综合利用方法，属于含砷铁矿与赤泥的综合利用领域。所述含砷铁矿与赤泥的综合利用方法包括：(1)将含砷铁矿、赤泥混匀，制成球团；(2)将球团进行烘干处理后，在氧化气氛下进行焙烧；(3)将焙烧后的球团进行破碎处理，分离，得到铁产品。本发明采用工业固废赤泥，脱除砷铁矿中的有害元素砷，解决了砷铁矿难以利用的问题；有害元素砷生成固态砷酸盐，无需进行后续处理；最终产品可以直接作为炼铁原料使用；本发明方法实现了冶金固废和含砷铁矿的综合利用，成本低廉、操作简单、工艺可行。
