本发明属于冶金技术领域,特别涉及一种基于薄带连铸制备{100}面发达织构无取向硅钢薄带的方法。按以下步骤进行:(1)按设定成分冶炼钢水,其成分按重量百分比为:C 0.002~0.005%,Si 2.2~3.5%,Mn 0.2~0.3%,Al≤0.005%,P 0.08~0.20%,S 0.002~0.005%,余量为Fe及不可避免杂质;(2)薄带连铸形成1.5~2.5mm厚度铸带;(3)在惰性气氛条件下进行一道次热轧;(4)将热卷带清理氧化皮后进行单阶段多道次冷轧;(5)冷轧卷进行两阶段退火;(6)涂覆绝缘层,获得高性能无取向硅钢成品。本发明基于薄带连铸工艺,通过添加低熔点元素磷,利用其在表面及晶界偏聚特性,增强成品板中{100}织构强度。本发明的方法工艺流程短,节能降耗,且能明显降低成品板各向异性。
本发明公开了一种净化镁或镁合金熔体的装置和方法,属于金属熔体净化技术领域。该装置包括筒状容器和隔板,隔板将容器分隔为腔室Ⅰ和腔室Ⅱ,隔板下部留有使腔室Ⅰ和腔室Ⅱ相连通的通道;所述腔室Ⅱ的连通口处或其上方设置筛网,或者腔室Ⅰ和腔室Ⅱ的连通口处或其上方都设置筛网;净化方法是利用浸没在熔剂内的筛网结构将熔体在熔剂内强制弥散分布,形成了大量熔剂环绕包裹少量镁熔体的状态,从而促成了熔剂对镁熔体内非金属夹杂物的良好吸附捕获;净化后的镁或镁合金熔体自然上浮到熔剂表面富集,使熔剂和镁熔体分层,获得净化的镁或镁合金熔体。本发明可快速批量净化镁或镁合金熔体,得到的熔体纯净度高,制备的产品内部夹杂少,冶金质量优。

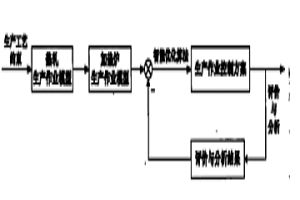

一种钢铁企业加热炉与热轧生产作业集成控制方法及装置,属于钢铁冶金的技术领域。首先建立热轧生产作业模型和加热炉生产作业模型,利用智能优化算法确定初始生产作业;对所得到的生产作业方案进行评价和分析;通过闭环控制策略将评价和分析的结果进行反馈,对生产作业方案进行修正,最终确定符合条件的加热炉与热轧工序生产作业集成控制方案。本发明采用闭环控制策略,将加热炉和热轧工序集成起来,可以在很大程度上避免现有方法容易陷入局部最优的局限,并有效解决当前实际生产中存在的突出矛盾问题,实现加热炉和热轧生产作业编制的集成控制和优化。
一种无缝钢管直接淬火装置及方法,属于冶金技术领域,装置包括可变角度辊道装置,外表面冷却装置和内表面冷却器,内表面冷却器为杆状;外表面冷却装置由至少一个环形冷却器组成,内表面冷却器位于可变角度辊道装置的上方,并且内表面冷却器插入环形壁的中间。方法为:向内表面冷却其和外表面冷却装置通冷却介质,将钢管传送到环形冷却器的内部和内表面冷却器的外部,实施淬火。本发明可解决口径钢管时容易弯曲的问题,装置结构简单,操作方便。
一种降低Cr、Mo钢轧材框形偏析的方法,属冶金技术领域。本发明按照以下步骤进行:将Cr、Mo钢坯进行连铸,控制电磁搅拌强度、频率、二次冷却区总水量、比水量、过热和拉速;再进行开坯,加热温度1220~1280℃,加热时间6~8h;再进行轧制,粗轧温度为1080℃,精轧温度为935℃,吐丝温度为860℃,轧后以大于5℃/S的冷却速率快速冷却530℃~480℃,保温到300~350℃左右集卷;得到消除框形偏析的Cr、Mo钢轧材。存在轻度组织不均现象的,进行消除组织不均的简化退火工艺。本发明消除了Cr、Mo钢轧材轧材的框形偏析,使其冷酸下的框形偏析达到或接近于0级,热酸下的框形偏析控制≤1.0级。

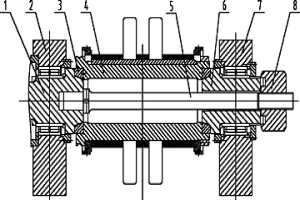

一种应用于冶金机械行业中的型钢矫直机多辊环同时快速对正锁紧装置,由固定侧锥轴、固定侧轴承座、锥孔环、组合式辊环、辊轴、移动侧锥轴、移动侧轴承座、液压螺母组成,固定侧锥轴安装在固定侧轴承座上,其锥面端与辊轴一端采用螺纹连接,辊轴的另一端穿过组合式辊环及移动侧锥轴,组合式辊环的两端用螺栓把合有锥孔环,移动侧锥轴安装在移动侧轴承座上,移动侧锥轴锥面端部开有锥孔并有导向装置,辊轴可沿着导向装置穿过移动侧锥轴与液压螺母连接,使固定侧锥轴与移动侧锥轴将组合式辊环夹在中间,通过固定侧锥轴及移动侧锥轴完成对组合式辊环的对正及快速锁紧。该装置构思新颖科学、调整拆卸方便、同步运转平稳安全、使用寿命长、液压控制精度高。
本发明电渣液态浇注用渣料属于电渣冶金技术领域,该渣料的主要成分及重量百分比:CaF2?35~45%,CaO?15~25%,Al2O3?20~30%,SiO2?7~13%,MgO2~8%,渣料生产方法:将原料:萤石、工业氧化铝、石灰、石英砂、镁砂放入化渣炉,通电起弧化渣,待渣料完全熔清后,保持3-5min后停电,倾炉将液渣倒入(保护气氛)渣盘中冷却,即为所用之渣料。优点:改变了传统电渣重熔过程中温度参数与电效率之间的特定关系,大大增强了控制渣池与熔池之间热分配的能力,提供了系统的电效率和热效率;使熔池的深度减小,这对于获得均匀细小的组织十分有益;具有连铸的特点,提高了生产效率。
本发明属于湿法冶金领域,特别涉及一种铜阳极泥超声波预处理回收铜的方法。本发明方法是向铜阳极泥中加入浓度为50~400g/L的硫酸调浆,将铜阳极泥浆料置于超声波发生器中,向铜阳极泥浆料中加入氧化剂,调节超声波频率为20~40kHz,功率为500~4000w,在常压下于温度20~90℃下浸出30~90min。克服了现有工艺存在的浸出中较长的浸出时间和大部分情况下较低的浸出率的问题,较同等条件下未经过超声波处理的浸出率提高了10~30%以上,铜浸出率达93~99%。
本项发明涉及一种钢水炉外精炼用含有金属钙的包芯线,其特征在于包芯线内还含有一定数量利用硅酸钙制取的粉剂,其中偏铝酸钙12CaO·7Al2O3粉剂最佳。利用该种包芯线进行炉外精炼能明显提高金属钙的利用率,减少钢水温降,获得满意的冶金效果。
本发明属于冶金技术领域,特别涉及一种抗拉强度580MPa级铁素体贝氏体热轧双相钢及其制备方法。本发明的一种抗拉强度为580MPa级铁素体贝氏体热轧双相钢的化学成分按重量百分比为:C0.06~0.12%,Si0.40~0.80%,Mn1.20~1.60%,Ti0.05~0.10%,P<0.012%,S<0.01%,余量为铁Fe,其屈服强度≥400MPa,抗拉强度≥580MPa,断后伸长率≥25%,屈强比≤0.75,扩孔率≥80%。本发明是采用低碳成分设计,通过添加一定量的微合金元素钛和控轧控冷工艺,生产抗拉强度大于580MPa,断后伸长率不低于25%,屈强比≤0.75,扩孔率≥80%,具有良好强度及成形性能的热轧钢带,其金相组织为细小的铁素体/贝氏体组织,具有较好力学性能、成形性能及焊接性能。
本发明涉及一种耐高温隔热保温涂料及其制备方法,该涂料由以下重量百分比的原料制成:成膜物质30~50%,耐高温填料30~40%,中空微珠10~15%,隔热纤维2~5%,助剂及溶剂2~8%。本发明的涂料兼具有机涂料的韧性和无机涂料的刚性及硬度,涂层附着力好,可长期在400℃~1200℃高温下使用,耐化学试剂、耐酸碱性、耐油性。涂膜表面强度高,当高温管道的需机械联接时,涂膜可承受强大的剪切力而不被破坏。该涂料保温性能优异,在350℃的管道外涂覆4-6mm厚的本发明涂料,管道表面温度可降至100℃以下。可广泛应用高温蒸汽管道、冶金高温炉、高温阀门、高温容器的内外表面等设备的耐热保护。

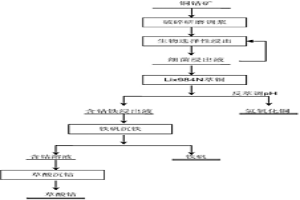

一种低品位铜钴矿的生物选择性浸出方法属于微生物冶金领域。按以下步骤进行:将铜钴矿破碎研磨,将含有氧化亚铁微螺菌、嗜酸氧化亚铁硫杆菌和嗜酸氧化硫硫杆菌的混合菌液接种至9K培养基中进行培养得到细菌培养液。将铜钴矿加到细菌培养液中,对钴精矿进行细菌浸出,当细菌浸出液中钴的浸出率为97%以上时,将含钴、铜等有价金属离子的浸出液与浸出渣进行分离,然后采用Lix984N萃取剂萃取提铜,得到铜产品;将提铜后的萃余液进行铁矾法沉淀除铁,得到铁产品;将除铁后的含钴液进行结晶获得草酸钴产品。本发明工艺流程短,操作简易,设备简单,能耗低,不需要高温熔炼,不排放污染性烟尘和有毒气体,并能够快速实现钴与其他有价金属的分离和高效回收。
一种活性炭催化细菌浸钴的方法,属于生物冶金技术领域,按以下步骤进行:(1)将含有氧化亚铁微螺菌、嗜酸氧化亚铁硫杆菌和嗜酸氧化硫硫杆菌的混合菌液接种到培养基中制成培养液;(2)调节pH值后置于恒温振荡器中培养,获得培养菌液;(3)将硫铜钴矿粉加入到培养菌液中制成矿浆,再加入活性炭,用硫酸溶液调节pH值,再振荡浸出。本发明的方法具有浸出率高,劳动强度低,药剂消耗量小,工艺流程和设备要求简单,生产成本低,不产生废气等优点,具有良好的应用前景。
本发明涉及冶金资源综合利用技术领域,具体涉及一种提高电炉不锈钢渣资源化利用水平的方法。具体包括如下步骤:将电炉正常生产的熔融态不锈钢渣装入渣罐中后向其中加入改质剂,通过搅拌等措施使不锈钢渣与改质剂混合均匀形成熔融混合渣。将改质后的不锈钢渣缓慢冷却,以提高铬元素在尖晶石相中的富集度和稳定性,得到铬稳定富集于尖晶石相中的不锈钢渣。对上述处理后的不锈钢渣,进行分离处理将顶部不锈钢渣与整体分离,得到高铬渣和低铬渣两部分。本发明实现铬在尖晶石相中大量富集,铁元素参加到尖晶石相的形成中,使尖晶石相晶粒尺寸变的更大并且铁的进入使尖晶石相可被磁选回收,有效的提高了不锈钢渣的资源化利用率。

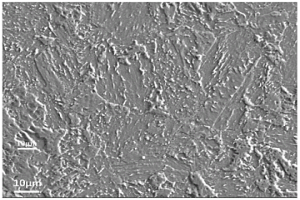

一种屈服强度1000MPa级超高强钢板及其制备方法,属于冶金技术领域。该屈服强度1000MPa级超高强钢板的制备方法为:1)按照热轧钢板的化学成分配比,熔炼成铸坯;2)将铸坯保温,进行热轧,以一定冷却速率,冷却至适当温度,随后在线升温至一定温度后卷取制得热轧板;3)进行回火热处理。得到的屈服强度1000MPa级超高强钢板是高强钢板,微观组织主要包括贝氏体和纳米级碳化物,碳化物弥散分布在贝氏体基体上,屈服强度为≥1000MPa,抗拉强度为≥1150MPa,断后延伸率A≥18%。
本发明公开了一种可避免中温低塑性的粉末Ti2AlNb合金构件热处理工艺,属于粉末冶金钛合金领域。该工艺包括步骤:(1)将机械加工后的Ti2AlNb合金构件置于真空炉或电阻炉中;(2)固溶热处理:热处理温度为940~1000℃,保温时间为2~6h;(3)热处理保温阶段完成后,采取低于10℃/min的冷却速率进行随炉冷却,当温度低于150~200℃,取出样品。本发明可避免Ti2AlNb合金构件中温低塑性。
本发明涉及湿法冶金领域,公开了一种靶向提钪树脂及其用于提钪的方法,采用的技术方法是:采用羧甲基壳聚糖和苯乙烯为原料,以仲碳伯胺N1923为活性组分、铼离子液体为分散剂,进行超声悬浮共聚,加入溶胀剂,再进行磺化反应制得靶向提钪树脂;向靶向提钪树脂中加入改性剂,浸泡、洗涤得到改性后的靶向提钪树脂;以改性后的靶向提钪树脂为吸附剂,加入含钪料液进行循环吸附,然后再进行洗脱,将得到的富钪溶液蒸发结晶得到氯化钪产品,钪综合回收率可达85%,氯化钪产品纯度高达99%以上。本发明绿色环保,工艺流程简单,对钪离子的交换速率快、吸附率高、吸附选择性好,可实现钪回收的产业化。
本发明公开了一种实现异种材料连接的差厚法搅拌摩擦焊接工艺,属于异种材料焊接技术领域。该工艺采用低熔点金属厚度大于高硬度/高熔点材料厚度的方式,并完全偏置搅拌针,避免焊接工具的磨损和断裂,同时利用较高的工具转速和/或大的轴肩压下量提高热输入促进异种材料之间的冶金结合。本发明工艺解决了现有技术中异种材料连接时焊缝难以成形、焊接质量差、焊接工具损伤、成本高等问题。本发明可以明显提高异种材料焊接接头的力学性能,尤其适用于低熔点金属(铝、铝合金、镁、镁合金等)和高硬度/高熔点材料(钢、钛合金、铜合金、非晶、陶瓷)之间的焊接。
本发明属于粉末冶金技术领域,具体涉及一种检测激光选区熔化用超细钛合金粉末中夹杂含量的方法,包括以下步骤:1)采用取样器随机取出20g待检粉末,并将待检粉末平均分为5份;2)将待检粉末均匀的平铺在导电胶上并进行喷金处理;3)在扫描电子显微镜中采用50~8000倍视场对粉末进行形貌观察,以确定可疑的粉末夹杂;4)在确定可疑的粉末夹杂后,采用能谱分析仪,对可疑的粉末夹杂进行能谱分析,以确定是否为粉末夹杂;5)重复上述步骤4次,对20g粉末进行全面检测,并记录夹杂粉末的数量。采用扫描电子显微镜及其自带的能谱分析仪设备,更方面、准确、全面和快捷的检验激光选区熔化用超细钛合金粉末中夹杂的数量。

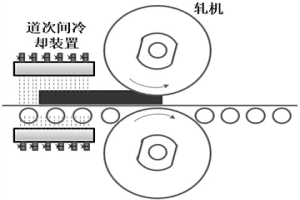

本发明提供一种提高特厚板心部质量和探伤合格率的方法,属于钢铁冶金技术领域。该方法基于道次间在线即时冷系统提高特厚板(≥80mm)心部质量和探伤合格率,其具体工艺步骤如下:连铸坯(≥200mm)不转钢或者转钢结束进入纵轧阶段时,在轧制间隙利用轧机附近的即时冷系统进行一道次或多道次在线冷却,表面初始温度为850~1000℃,以2~6m/s速度进入冷却区,冷却区内辊速1~3m/s,上下水比1:2~1:6,单组集管的总流量200~400m3/h,冷却后返温控制在750~900℃进行轧制,冷却后压下率高于12%。本方法通过温差轧制使厚板心部变形增加,显著提高了心部质量和探伤合格率,提高了成材率。
本发明属于冶金工业铁水预处理领域,特别是一种生产高钒低硅优质钒渣和低硅硫优质铁水的方法。通过向含钒铁水中加入脱硅脱硫剂,促进它在高温下分解成气体CO2和固体CaO,气体CO2将铁水中的硅和硫氧化成气体SiO和SO2逸散脱除掉,与此同时连续不断引入的CO2和CaO还可以与铁水中残余的硅和硫反应生成SiO2和CaS进入渣相除去,而铁水中钒含量几乎不变,从而得到硅硫低钒高的铁水。进一步用氧气吹炼硅硫低钒高的铁水,得到高钒低硅的钒渣和低硅低硫的铁水两种优化产品。铁水处理过程共扒两次渣:扒出SiO2和CaS渣完成第一次渣铁分离;吹氧后扒出钒渣完成第二次渣铁分离。本发明从含钒铁水吹钒渣及炼钢的源头提高钢水及钒渣产品的质量,成本低,实施简便,效率高。
本发明公开了一种加压感应冶炼低铝高氮马氏体不锈钢的方法,属于冶金领域,适用于冶炼包括0.1~0.6%的碳、0~0.5%的锰、12~24%的铬、不超过1%的硅、0~3%的钼、0.1~0.6%的氮、0~2%的镍、0~1%的钒、不超过0.02%的铝、不超过0.002%的硫、余量为铁及不可避免的杂质的高氮马氏体不锈钢,具体包括:配料、布料;抽真空后升温;原料熔清后充高纯氩气,加石墨脱氧;抽真空至10Pa加工业硅脱氧;充氮气合金化;加镍镁合金和稀土保温5~10min;充氮浇铸等。

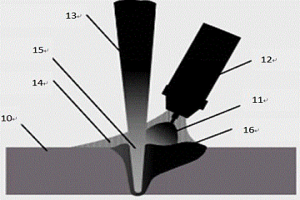

本发明一种激光电弧焊复合熔覆再制造铁道列车车轮的装置,提出了采用宽带激光与摆动电弧焊结合的装置结构,电弧焊通过摆头使熔覆焊道宽度与激光带宽一致,通过氩气保护形成惰性保护气层,在激光作用下加速焊丝熔化的速度并使焊深加深,激光能束对熔池形成搅拌使气体排出及造渣充分,避免熔覆缺陷及夹杂产生,同时熔覆层与基体形成更牢固的冶金结合,有效的解决了电弧焊接热影响区大,结合界面基材力学性能下降,焊接层存在气孔缺陷和夹杂多和激光熔覆效率低的问题,实现了双热源优点的结合,有效降低了铁道列车车轮再制造成本。

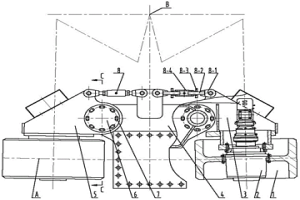

一种应用于造纸、水利、冶金、电力、港口码头、煤炭、建材、化工等领域的圆形存储均化料场中的端梁行走车轮轴向角度的调整装置,包括车轮、驱动单元、左车轮架、台车架、右车轮架、销轴、连接螺栓、调整装置组合,所述的台车架与左车轮架、右车轮架采用铰轴连接,台车架与左车轮架、右车轮架通过铰点处的销轴用连接螺栓连接,车轮安装在驱动单元上与左车轮架、右车轮架连接,两套车轮和两套驱动单元分别与左车轮架、右车轮架连接,调整装置组合的一侧与左车轮架、右车轮架连接。该发明操作便捷,使现场的安装调试周期大大缩短,端梁体采用厂内整体焊接,增加强度,减少现场焊接工作量,控制结构件质量。

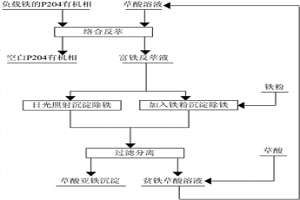

一种反萃负载铁的P204有机相及反萃液除铁的方法,属于湿法冶金技术领域,按以下步骤进行:(1)采用草酸溶液作为反萃剂,将反萃剂与负载铁的P204有机相混合进行逆流反萃,反萃温度为20~40℃,获得富铁反萃液和空白P204有机相;(2)将富铁反萃液采用日光照射进行光分解沉淀除铁,或在加热和搅拌条件下向富铁反萃液中加入铁粉进行还原沉淀除铁;(3)将沉淀除铁后的物料过滤分离出固相和液相;(4)分离获得的液相为贫铁草酸溶液,补充草酸后返回步骤(1)中循环使用,固相以草酸亚铁产品形式回收。本发明操作环境无酸雾污染,具有工艺简单,无废渣、废液排放,具有高效、环保、实用性强的优点。
一种直接热还原连续制备金属钐的方法,属于有色金属冶金技术领域。本发明的制备方法具体包括:将Sm2O3、Al、CaO或MgO混料,其中还原剂为Al可以用Ca或Si质量含量75%的Si-Fe合金代替,经过配料造球,然后将球团在流动的惰性气体或氮气气氛中进行高温还原反应,最后将由高温还原炉中流动的惰性载气或氮气携带出来的高温钐蒸汽冷凝,得到金属钐。本发明方法采用了“相对真空”手段,取消了真空系统以及真空还原罐,实现了金属钐的连续生产,缩短了还原周期,提高了生产效率,金属钐的回收率可达97%以上;能耗显著降低,是一种低成本制备金属钐的节能型绿色新工艺;且操作简单,设备更简单要求低,降低了设备投资及操作成本。
一种快速连续炼镁的方法,属于有色金属冶金技术领域。本发明方法包括直接造球团、球团煅烧、煅烧球团在流动氩气气氛中高温还原、高温镁蒸汽的冷凝等步骤:将白云石或菱镁矿,与还原剂和萤石按比例配料,混合均匀造球,造成的球团在氮气或氩气气氛下在煅烧;其次,将煅烧后的高温球团不经冷却在氩气保护下带入还原炉中,在流动氩气保护气氛下进行高温还原反应,得高温镁蒸汽;最后,通过氩气流将高温镁蒸汽带出高温还原炉,进行冷凝,得到金属镁。本发明采用“相对真空”手段,取消了真空系统和真空还原罐,实现了金属镁的快速连续生产,使得还原时间缩短到90min以内,镁的回收率提高88%以上。

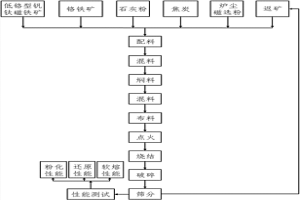

本发明涉及一种低铬型钒钛磁铁矿配加铬铁矿制备烧结矿的方法,该方法对低铬型钒钛磁铁矿、铬铁矿及其它烧结用料进行混料、焖料、混料、制粒、布料、点火、烧结、破碎和筛分制得的低铬型钒钛烧结矿。该方法有效避免了混料不均匀的问题,有效了提高烧结料在烧结过程中的透气性和烧成率,避免粒度较大的球料未完全烧透而降低烧成率,并有效降低生产成本,节省能源,还提高了烧结速率,及成品率较高。本发明制备的烧结矿在软熔滴落带有良好的透气性,熔滴性能较好,成品率较高,具有较好的冶金性能,并且与现有技术相比,Fe与Cr的回收率有了较大的提高;且本发明方法对合理利用红格低铬型钒钛磁铁矿配加铬铁矿制备烧结矿的方法提供理论依据和技术基础。
中冶有色为您提供最新的辽宁沈阳有色金属冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
