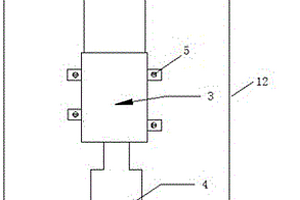

本实用新型涉及一种用于电弧炉的电极接换装置，属于冶金行业电弧炉冶炼设备技术领域。技术方案是：包含手柄卡紧销导向块（1）、手柄卡紧销（2）、手柄卡紧销固定环（3）、备用电极（4）、电极连接头（5）和电极吊环（7），备用电极（4）的上端设有电极吊环（7），备用电极（4）的下端设有电极连接头（5），所述电极连接头（5）设有外螺纹，手柄卡紧销固定环（3）的圆周方向上均匀固定四个手柄卡紧销导向块（1），手柄卡紧销固定环（3）通过手柄卡紧销导向块（1）和手柄卡紧销（2）固定在备用电极（4）上。本实用新型的有益效果是：轻便小巧，安全可靠，使用时不受作业场地限制，制作简单方便。

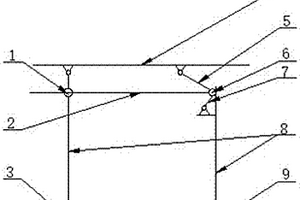

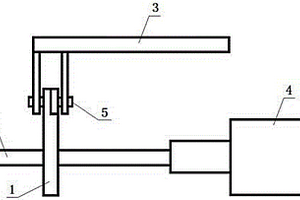

高可靠性的开铁口机 689

 0

一种高可靠性的开铁口机，属于冶金设备技术领域，设计目的是防止开铁口机的打击轴烧毁，其技术方案是，该开铁口机构成中包括开铁口机本体和防喷溅装置，所述防喷溅装置包括防护板和悬挂横梁，所述悬挂横梁固定在开铁口机本体的钻杆的上方，所述防护板吊挂在悬挂横梁的下部，开铁口机本体的钻杆从防护板的中心孔中穿过，在防护板与钻杆之间留有防碰间隙。本实用新型利用防护板阻挡高炉开铁口后喷溅的渣铁，防止高温渣铁烧毁打击轴，大大延长了打击轴的使用寿命，降低了开铁口机的维修成本，保证了高炉生产的正常进行。

基于扩频技术的工业无线遥控系统 1139

 0

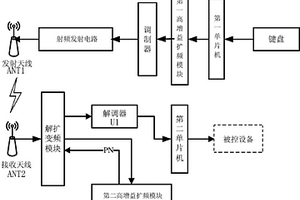

本实用新型涉及一种基于扩频技术的工业无线遥控系统设计，适用于冶金、造船、仓库、化工、建筑和工程机械等领域使用无线遥控设备的起重机械中。本实用新型由信号发射装置和信号接收装置构成；所述信号发射装置包括键盘、第一单片机、第一高增益扩频模块、调制器、射频发射电路以及发射天线；所述信号接收装置包括接收天线、解扩变频模块、解调器模块、第二单片机以及第二高增益扩频模块。本实用新型采用的直接扩频技术可使信噪比改善20-50多分贝，且具有抗噪声、抗干扰、抗衰落、抗多径能力强，可以采用码分多址实现多址通信，易于多媒体通信组网，具有良好安全通信能力等优点。

机动翻板阀 1022

 0

一种气体管道使用的机动翻板阀,主要解决了现有技术中的人工翻板阀使用复杂,而且泄漏量大等缺点,其特征在于翻板阀的翻板靠动力缸带动,实现翻板阀的开闭,翻板阀的密封靠另一组动力缸带动阀体上装有密封圈的滑环、使翻板与阀体之间密封,本实用新型具开闭迅速,泄漏量小等优点,可广泛用于冶金、化工等行业的气体管道上,是一种气体管道可靠的闭路装置。

飞锯机 871

 0

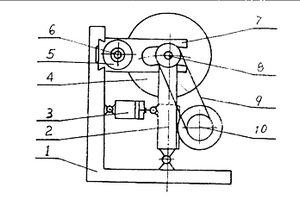

本实用新型是一种冶金轧材或制管中将产品切成定长的飞锯机。为提高精度,降低造价。将锯片与锯轴以滑动键连接,夹紧器为气囊卡爪式,夹紧产品后带动拨块使锯片沿锯轴滑移,以减少随动部分的惯量,电机带动锯片旋转,进锯动作由气缸完成。

微颗粒物质浓度变送器 1031

 0

本实用新型涉及一种微颗粒物质浓度变送器,由电荷探测头和信号处理电路组成。由电荷探测头检测到的微颗粒物质介质和载气混合物所带静电信号,经过信号处理电路转换成与浓度信号呈单调曲线关系的电压信号,从而检测固相物质的浓度。本实用新型结构简单,体积小,安装方便,检测精度高,具有较强的抗干扰性,在各种工作现场均能稳定工作,可适用于冶金高炉、电站锅炉、化工流化床等浓度诸多领域中粉体微颗粒介质和载气混合物中固相物质浓度的检测。

转炉音频采集防护装置 722

 0

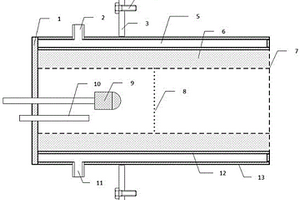

本实用新型涉及一种转炉音频采集防护装置，属于冶金行业转炉冶炼生产设备技术领域。技术方案是：铜套（5）为具有一定壁厚的铜管，铜管的管壁为中空结构，铜套（5）的外壁上设有进水接口（11）和出水接口（2），铜套（5）的内壁上设有隔音材料（6），法兰盘（3）固定在铜套（5）上，铜套（5）的一端设有端盖（1），铜套（5）的另一端设有铜丝编织网（7），铜套（5）的中间径向设有尼龙防尘网（8），拾音器（9）设置在端盖（1）和铜尼龙防尘网（8）之间，端盖（1）上设有压缩空气喷吹管（10）。本实用新型的有益效果是：可以适应高温、喷溅、粉尘环境，具有抗干扰能力，延长炉音频采集设备的使用寿命。

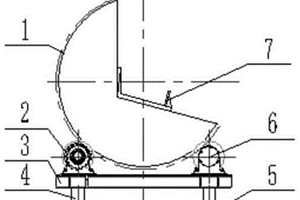

钢坯翻转装置 893

 0

本实用新型涉及一种钢坯翻转装置，属于冶金行业轧钢加热炉技术领域。技术方案是：翻钢臂（1）为具有一个扇形缺口的圆柱形，翻转臂机芯（7）固定在翻钢臂（1）的扇形缺口处，链条（18）固定在圆柱形的翻钢臂（1）外表面上，翻钢臂（1）设置在翻钢臂支撑框架（3）上，翻钢臂（1）设有翻转机构和升降机构；主传动轴（9）和从动轴（15）分别通过主传动轴轴承座（2）和从动轴轴承座（6）固定在翻钢臂支撑框架（3）上，主传动轴（9）上设有与翻钢臂（1）上的链条（18）相啮合的链轮（13）。本实用新型的有益效果是：能够使矩形连铸坯呈垂直状态进入加热炉，增加加热炉的装钢量，提高加热能力。

用于扫描电镜半圆柱截面试样的固定装置 728

 0

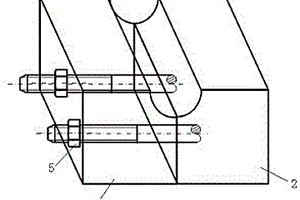

本实用新型涉及一种用于扫描电镜半圆柱截面试样的固定装置，属于冶金行业金属材料微观表面测试技术领域。技术方案是：左半部分（1）和右半部分（2）的底面和顶面均为平面，左半部分（1）和右半部分（2）相对应的一侧的上部分别设有一个1/4圆弧面，右半部分（2）上设有两个固定的螺杆（4），左半部分（1）上设有两个螺杆孔（6），右半部分（2）上的两个螺杆（4）分别穿过左半部分（1）上的螺杆孔（6）并通过两个螺母（5）固定，使左半部分（1）和右半部分（2）上的1/4圆弧面构成一个与试样相配合的半圆形。本实用新型的有益效果是：解决了半圆柱状截面试样表面不稳的问题，使得截面可以处在同一高度上，从而能够获取准确的表面信息。

轧钢试验过程中的坯料运输车 901

 0

本实用新型涉及一种轧钢试验过程中的坯料运输车，属于冶金行业轧钢试验设备技术领域。技术方案是：包含关节轴承（1）、操纵杆（2）、面板（4）、连杆一（5）、销轴（6）、连杆二（7）、车体（8）和滚轮，车体（8）的下方设有滚轮，车体（8）的上方设有面板（4），连杆一（5）的一端与面板（4）铰接，连杆一（5）的另一端与连杆二（7）的一端通过销轴（6）连接，连杆二（7）的另一端与车体（8）铰接，关节轴承（1）固定在车体（8）上，操纵杆（2）穿过关节轴承（1）与销轴（6）连接。本实用新型的有益效果是：可以快速调节坯料的高度，满足输送辊道与加热炉的高度差，提高了运输坯料的工作效率，保证轧制温度和试验结果。

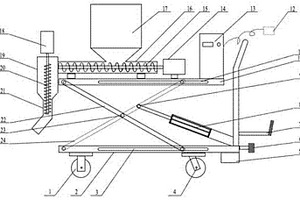

电渣炉固渣起弧自动加渣装置 1045

 0

本实用新型涉及一种电渣炉固渣起弧自动加渣装置，属于冶金行业电渣炉设备技术领域。技术方案是：加渣电机（14）和螺旋加渣管（16）分别固定在升降平台（10）上，螺旋叶片（15）设在螺旋加渣管（16）内，加渣电机（14）与螺旋叶片（15）驱动连接，固渣料仓（17）与螺旋加渣管（16）的加渣口连通，倒锥形中间仓（19）与旋加渣管（16）的出渣口连通，输送管（21）与倒锥形中间仓（19）连通，倒锥形中间仓（19）和输送管（21）内设有螺旋杆（20），输送电机（18）与螺旋杆（20）驱动连接。本实用新型的有益效果是：能够满足电渣炉固渣起弧过程固渣加入速度与引弧电流相匹配，实现电渣炉固渣起弧自动加渣、平稳起弧。

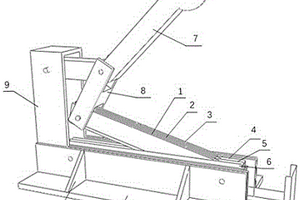

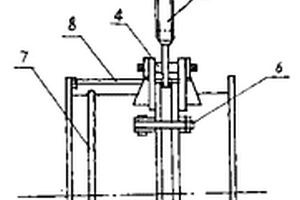

小型金属薄板剪切碎屑装置 993

 0

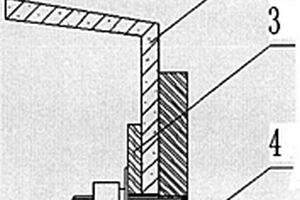

本实用新型涉及一种小型金属薄板剪切碎屑装置，属于冶金行业金属碎屑试样制备设备技术领域。技术方案是：支架（9）为L形，支架（9）固定在底座（11）上，固定刀片组与底座（11）相固定，活动刀片组的一端与固定刀片组转动连接，活动刀片组的另一端与连杆机构连接；固定刀片组的下方设有碎屑收集槽（12）；所述连杆机构包含压杆（7）和活动连杆（8），压杆（7）和活动连杆（8）的一端通过销轴与支架（9）连接在一起，压杆（7）的另一端为手柄，活动连杆（8）的另一端与活动刀片组铰接。本实用新型的有益效果是：剪切灵活，剪切力强，不受环境场地限制；能防止碎屑飞溅，不污染环境。

大口径手动眼镜阀 1108

 0

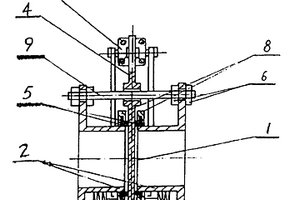

一种大口径手动眼镜阀,用于解决眼镜阀夹紧力作用点过于集中的缺陷,属阀门技术领域。构成中包括左、右阀体、阀板、密封圈、螺旋副、辅助夹紧螺栓,其改进为,螺旋副由一个上螺旋副和两个下螺旋副组成,三个螺旋副组成一顶角小于底角的等腰三角形,此种螺旋副布局增加了夹紧力作用点,在驱动阀座横向位移时可使阀座与阀板保持较好的平行状态,使阀板两侧的松开间隙趋于均匀和一致,有利于阀板的旋转和密封;此外,左、右阀体可通过固定杆形成一个刚性整体,可大大提高阀门的抗变形能力,防止管道热胀冷缩对阀门产生的挤压、拉伸和扭曲等多种不良影响,适宜在冶金、化工、市政煤气等管线中安装使用,特别适宜在大口径眼镜阀上采用。

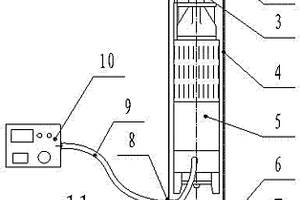

管道植入型自动增压泵 1084

 0

本实用新型一种管道植入型自动增压泵，包括增压泵本体，还包括植入管道，所述增压泵本体设置在所述植入管道内，所述植入管道两端设有分别设有入水连接法兰与出水连接法兰，所述增压泵本体连接控制单元以为所述增压泵实时控制。本实用新型提出的一种管道植入型自动增压泵，植入管道的设计，具有较好的实用性，安装方便、无噪音、无污染，操控方便等优点，广泛应用于城市给水、农村饮用水、矿山冶金给水、边远地区给水、工业洗涤给水等领域，是一种新型的自动化程度很高的增压装置。

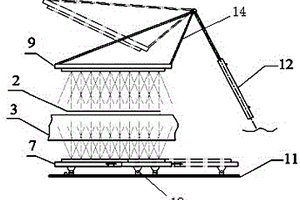

用于薄带铸轧生产线的超快速冷却装置 899

 0

本实用新型涉及一种用于薄带铸轧生产线的超快速冷却装置，属于冶金行业双辊薄带连铸技术领域。技术方案是：包含下集管（7）、上集管（9）、轨道（11）、液压油缸（12）、滚轮（13）和支架（14），下集管（7）位于带钢的下方，上集管（9）位于带钢的上方，下集管（7）通过滚轮（13）设置在轨道（11）上，上集管（9）固定在支架（14）上，液压油缸（12）的缸杆与支架（14）转动连接，上集管（9）和下集管（7）均设有朝向带钢的喷嘴。本实用新型的有益效果是：能够快速将带钢温度冷却至工艺要求范围内；可有效打破汽膜，实现高效率、高均匀性的冷却；可控制上集管和下集管移动，方便设备维修、维护，减少工人劳动强度。

电渣假电极专用吊具 1142

 0

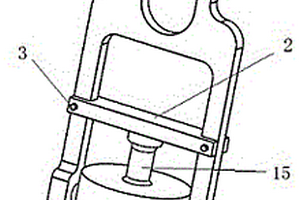

本实用新型涉及一种电渣假电极专用吊具，属于冶金行业电渣炉冶炼设备技术领域。技术方案是：包含框架（1）、横梁（2）、紧定螺栓（3）、销轴（4）和肋板（7），框架（1）是由两块肋板（7）组合成的U型结构，框架（1）上设有吊环孔（6），两块肋板（7）上分别设有相对布置的耳轴，一个耳轴上设有与销轴（4）相匹配的光孔（8），另一个耳轴上设有与销轴（4）相匹配的螺纹孔（10）；横梁（2）的两端分别滑动连接在框架（1）的两块肋板（7）上，横梁（2）的两端与框架（1）的两块肋板（7）之间设有紧定螺栓（3）。本实用新型的有益效果是：能够安全、高效地吊装假电极，节省人力，提高电渣炉的生产效率，结构简单，操作方便。

氩气快速接头保护装置 1133

 0

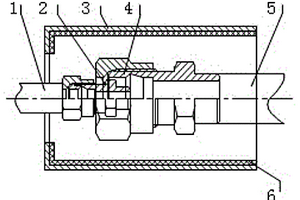

本实用新型涉及一种氩气快速接头保护装置，属于冶金行业炼钢设备技术领域。技术方案是：包含无缝钢管（1）、快接公头（2）、套筒（3）、快接母头（4）、金属软管（5）和保温层（6），快接公头（2）连接一根无缝钢管（1）、快接母头（4）连接一根金属软管（5），快接公头（2）和快接母头（4）连接，快接公头（2）和快接母头（4）设在套筒（3）内，所述套筒（3）套在快接公头（2）的无缝钢管（1）上，套筒（3）的内壁上设有保温层（6）。本实用新型的有益效果是：能够对快速接头进行有效的保护，延长快速接头的使用寿命，保证钢水质量的同时降低氩气及接头损耗。

高炉料仓炉料烘干装置 782

 0

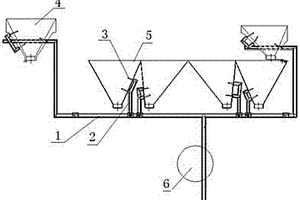

本实用新型涉及一种高炉料仓炉料烘干装置，属于冶金行业高炉料仓炉料烘干设备技术领域。技术方案是：包含冷风主管路（1）、冷风分支管路、吹风管和多个料仓，在冷风主管路（1）上引出与料仓一一对应的多个冷风分支管路，每个冷风分支管路分别与三根吹风管连接，三根吹风管插入到一个料仓内，每根吹风管上均设有多个吹风孔。本实用新型的有益效果是：利用热风炉的冷风对料仓内的炉料进行烘干，降低炉料含水量，提高物料在流嘴处流动性和振筛上的筛分效果，保证煤气除尘卸灰系统的正常运行，进而稳定高炉顶温，保证高炉产能的正常发挥和成本的降低。

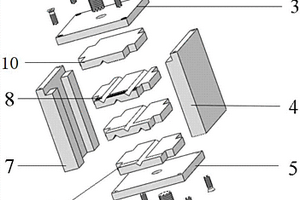

组合式金相试样夹持装置 773

 0

本实用新型涉及一种组合式金相试样夹持装置，属于冶金行业金相试样夹持装置设备技术领域。技术方案是：顶板（3）和底板（5）通过左侧限位板（7）和右侧限位板（4）固定连接，顶板（3）上设有顶板压紧螺栓（1），底板（5）上设有底板压紧螺栓（6），在顶板（3）和底板（5）之间设有上下平行布置的单面压板二（10）和单面压板一（9），单面压板二（10）和单面压板一（9）之间设有双面压板（8），所述单面压板二（10）和单面压板一（9）相对应的面以及双面压板（8）的上下两面均设有V型卡槽。本实用新型的有益效果是：能够能对不同形状、不同数量的金相试样进行稳固夹持，提高了制备金相试样的工作效率。

分体式钢锭模固定装置 694

 0

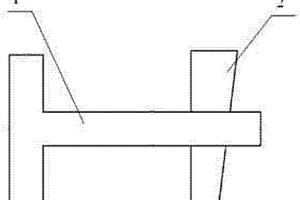

一种分体式钢锭模固定装置，属于冶金技术领域，用于解决现有固定装置拆卸难度较大、使用寿命短的问题，其技术方案是，它包括销钉和楔形销，所述销钉的首端为T型头，其靠近尾端的部位设置有与楔形销相匹配的楔形孔。本实用新型利用销钉两端的T型头横梁和楔形销将分体式钢锭模挤压在一起，不仅可以保证钢锭模的两部分可靠结合，而且固定装置的拆装十分方便、快捷，大大降低了工人的劳动强度，提高了工作效率。此外，本装置还具有结构简单、成本低廉、使用寿命长等优点，适用于各种形状的钢锭模。

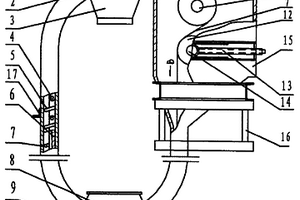

埋刮板提升机 703

 0

本实用新型涉及一种用于输送粉、粒状物料的埋刮板提升机。属于输送的技术领域。其用于解决提升机存在的运行不稳定,输送量小和噪声大的问题。埋刮板提升机包括进料斗、出料口和输送机头,输送机头上的电传动机构通过链轮带动环形板链条,张紧调节机构通过张紧轴与压在环形板链条上的张紧轮连接,其改进之处是装有刮板的环形板链条与“O”字形机壳内装有的板链导轨连接,刮板由一对“C”字形的金属棒对称连接在环形板链条的两侧组成。采用这种埋刮板提升机可广泛地应用于冶金、化工、机械、轻工、粮食、交通、水电等部门,特别适用于钢铁行业焦化厂头尾焦处理装置与平煤机配套,用于散落煤料的提升输送。

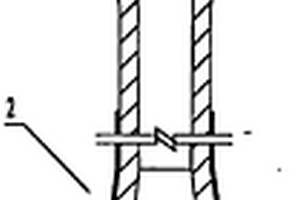

陶瓷内衬复合管 663

 0

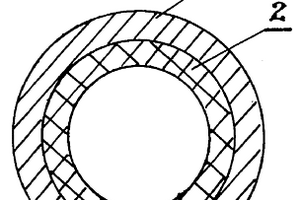

本实用新型涉及一种陶瓷内衬复合管,该复合管主要包括复合于管内壁的陶瓷层组成,本实用新型解决了现有化工、冶金行业所用金属管道抗蚀、耐磨、耐高温性能差之缺点,具有陶瓷层与管内壁结合紧密,耐高温、抗蚀、耐磨性能好等优点。

初炼炉出钢用旋转钢包车 660

 0

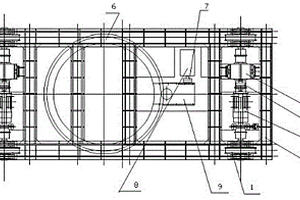

本实用新型涉及一种初炼炉出钢用旋转钢包车，属于冶金行业电炉炼钢生产设备技术领域。技术方案是：钢包车本体（2）的下方设有钢包车车轮（1），钢包车驱动电机（3）通过减速机A（5）与钢包车车轮（1）驱动连接；可旋转钢包平台（6）转动连接在钢包车本体（2）上，可旋转钢包平台（6）的底部周向设有平台底部周圈齿轮（11），钢包平台旋转驱动电机（8）通过减速机B（9）与回转齿轮（10）驱动连接，回转齿轮（10）与平台底部周圈齿轮（11）相啮合，钢包支撑架（12）固定在可旋转钢包平台（6）上。本实用新型的有益效果是：能够提高脱氧合金化和化渣的效果，提高出钢过程中合金的收得率，提高钢水的纯净度。

金相试样快速冷镶装置 684

 0

本实用新型涉及一种金相试样快速冷镶装置，属于冶金行业金相磨抛试验辅助设备技术领域。技术方案是：支撑框架（1）为矩形框架，镶嵌腔（3）由两个空心半圆柱体组成，液压千斤顶（4）固定在支撑框架（1）的下边框（11）上，底座（6）设置在液压千斤顶（4）上，底座（6）位于镶嵌腔（3）内，底座（6）的上表面设有与试样（7）相匹配的凹槽（9），塑钢泥（8）和试样（7）分别置于底座（3）上，活动压杆（2）的下端压在试样（7）上，活动压杆（2）的上端顶在支撑框架（1）的上边框（10）上。本实用新型的有益效果是：能够实现小规格、小尺寸或者不规则金相试样的磨抛，为金相组织的检测和分析提供有利保障。

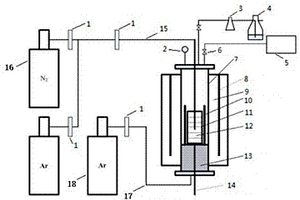

不锈钢吹氮气合金化的真空实验设备 919

 0

一种不锈钢吹氮气合金化的真空实验设备，属于冶金实验设备技术领域，用于在真空条件下进行不锈钢吹氮气合金化实验。其技术方案是：在硅钼棒炉的上部有水冷盖，水冷盖与硅钼棒炉为密封连接，水冷盖上分别有真空泵孔、真空表孔、密封瓶孔、取样管孔和氮气管孔，真空泵孔、真空表孔、密封瓶孔、取样管孔和氮气管孔分别通过导管与真空泵、真空表、密封瓶、取样管、吹氮气管相连接，在真空泵的连接管路上安装有开关阀门。本实用新型结构简单、使用方便，可以进行真空和非真空不同状态下的吹氮气合金化的操作，模拟VOD深真空自由脱碳和还原阶段，研究真空情况下不锈钢吹氮气合金化规律，为真空情况下不锈钢吹氮气合金化提供真实、有效的实验数据。

冷轧带钢快速取样的在线检查台 681

 0

本实用新型涉及一种冷轧带钢快速取样的在线检查台，属于冶金行业冷轧带钢生产设备技术领域。技术方案是：在酸连轧机组或冷轧机组的轧制线上按照带钢的运动方向依次设有出口夹送辊（1）、飞剪（2）、卷曲夹送辊（4）和卷取机（12），其特征在于：在轧制线上按照带钢的运动方向还依次设有滚动平台一（6）、滚动平台二（10）、碎断剪（8）和落料槽（9），滚动平台一（6）的一端靠近卷曲夹送辊（4），滚动平台一（6）靠近卷曲夹送辊（4）的一端能够围绕滚动平台一（6）的另一端转动。本实用新型的有益效果是：可以在生产线不停止生产的同时快速检查带钢的表面质量，而且还可以实现快速在线取样功能。

非真空电磁感应炉测温取样装置 713

 0

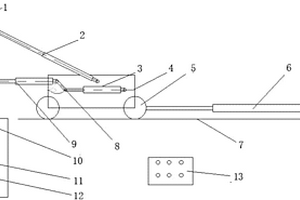

一种非真空电磁感应炉测温取样装置，属于非真空中频冶金试验炉设备技术领域，用于在非真空电磁感应炉测温取样。其技术方案是：行走液压缸的液压推杆将测温取样车推动到取样位置，翻转液压缸、支撑液压缸、竖起液压缸联合运动，将测温取样液压缸垂直竖立在炉体上方，测温取样液压缸的液压推杆驱动测温/取样器下降到炉体表面进行测温或取样。本实用新型是非真空电磁感应炉测温取样装置的首创，采用全液压传动的测温取样装置，利用电液控制技术实现远距离测温取样功能，进行自动化控制，可以进行远距离的测温或取样操作，快速、准确地完成测温或取样，消除操作中的安全隐患，缩短测温取样时间，提高工作效率。

烧结机台车柔性密封装置 904

 0

烧结机台车柔性密封装置，属于冶金烧结设备技术领域。该密封装置包括烧结机台车密封板、柔性密封条、密封条压板和密封安装板。台车密封板安装在烧结机台车密封弹性滑板的位置，与柔性密封条贴合，密封安装板与烧结机台车立板整体焊接，焊接后的密封安装板上设有安装柔性密封条的螺柱孔，柔性密封条和密封条压板上都设有安装孔，螺柱通过安装孔将密封条压板、柔性密封条、密封安装板依次连接起来。优点在于：实现了烧结机台车两侧可靠、有效密封，保证烧结机生产保持足够负压；提高了台车密封效果，降低烧结机台车系统漏风率。

截止节流两用旋塞阀 948

 0

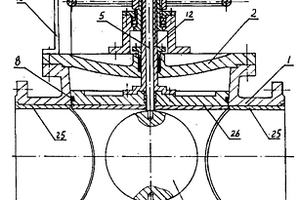

一种截止节流两用旋塞阀,包括阀体、阀盖、旋塞、旋塞提起旋转装置,其改进在于,旋塞过流通道内设有蝶板,旋塞表面有网状密封,网状密封由上、下密封环和多个密封条组成,上、下密封环位于旋塞上、下方,多个密封条均布上下密封环之间,具有启闭力矩小,密封可靠、使用范围广、加工工艺性好等优点,适宜在石油、化工、冶金、电力等行业的生产装置中使用。
