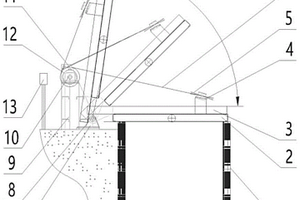

棒材缓冷坑盖自动开启装置 1075

 0

本实用新型涉及一种棒材缓冷坑盖自动开启装置，属于冶金行业棒材轧制设备技术领域。技术方案是：缓冷坑（1）上设有缓冷坑盖（2），缓冷坑盖横梁（3）固定在缓冷坑盖（2）上，缓冷坑盖横梁（3）的一端铰接在铰接支座（7）上，缓冷坑盖横梁（3）的另一端设有定滑轮支座（4），定滑轮支座（4）上设有定滑轮（5）；齿轮马达（12）与驱动轴（10）驱动连接，卷筒（11）通过驱动轴（10）设置在驱动轴底座（9）上，卷筒（11）和定滑轮（5）通过钢丝绳（6）连接。本实用新型的有益效果是：结构简单、操作方便，能够快速的完成缓冷坑盖的打开和关闭，避免缓冷坑长期打开影响钢材的缓冷效果，确保钢材的硬度和组织满足要求，提高作业率，投资少。

VD炉稀土合金加入装置 937

 0

本实用新型公开了一种VD炉稀土合金加入装置，属于冶金行业精炼设备技术领域。一种VD炉稀土合金加入装置，包含夹持杆、盛装桶、密封垫、浸入线、快速接头、固定杆及固定盘；所述快速接头固定连接在夹持杆顶部，所述固定盘固定连接嵌套在夹持杆上部，所述浸入线焊接在夹持杆上，所述夹持杆焊接在盛装桶上，所述盛装桶可安装在密封垫上，所述固定杆通过螺母连接密封垫以及固定盘，对盛装桶起到固定作用。本实用新型的有益效果是：能够完全杜绝稀土合金与钢包顶渣反应，且不与空气接触氧化，提高稀土合金收得率，而且稀土盛装桶熔于钢水内，不会对钢水造成污染。

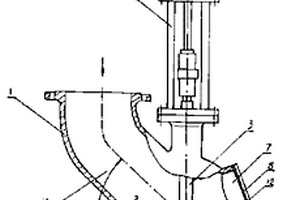

均压阀 760

 0

一种均压阀,属阀门技术领域。所要解决的技术问题是使阀门结构紧凑、安装操作方便、且流通阻力较小。其结构特点为,阀门进、出口通道的夹角为大于90度的钝角,最好在120-160度范围内选择。本实用新型克服了现有结构均压阀结构松散、体积、重量大等缺陷,除安装操作维修更换方便外,还具有密封性好、启闭灵活、使用可靠等优点,适宜在冶金高炉热风等管路系统中安装使用。

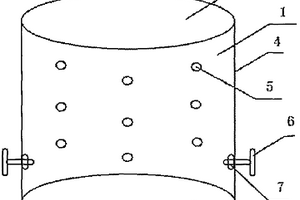

顶底复吹转炉炉底喷枪保护装置 893

 0

本实用新型提供一种顶底复吹转炉炉底喷枪的保护装置,该保护装置为中空的圆柱体结构,下表面开口,上表面封闭,在圆柱体的侧壁上开设若干通气孔,还可以进一步在圆柱体的侧壁上设置固定装置,固定装置同时连接保护装置和转炉底吹护砖,用于将保护装置固定在转炉底吹护砖上。该保护装置能有效阻挡焦炭对底吹喷枪的堵塞,同时又能保证为炉底通气,提高底吹效果,保证复吹转炉的冶金效果。

棒材包装悬挂标牌用的预置挂环 974

 0

一种棒材包装悬挂标牌用的预置挂环，属于冶金棒材包装材料技术领域，用于连接牢固，防止挂环脱落。其技术方案是：挂环为封闭的刚性圆环，挂环与连接杆的下端相连接，连接杆的上端分别与两个活动拉紧环相连接，两个活动拉紧环分别为柔性钢丝或铁丝弯曲的开口环，活动拉紧环位于连接杆的上方，活动拉紧环的开口两端在环下方靠近连接杆的位置重叠交叉，两个活动拉紧环的两个开口的一端都与连接杆的上端相连接，两个活动拉紧环的开口另一端分别与两根拉绳相连接，一个活动拉紧环和与之相连接的拉绳分别位于连接杆的相对两侧。本实用新型结构简单、使用方便、制作容易、牢固可靠，避免了预置挂环的人工二次操作，能够显著提升棒材的整体包装质量。

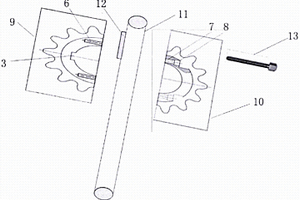

快速拆卸和安装的分体式链轮装置 706

 0

一种快速拆卸和安装的分体式链轮装置，属于冶金链轮传动设备领域。该装置由两个链轮半体和高强螺栓组成，两个链轮半体为带键槽的链轮半体和不带键槽的链轮半体，带键槽的链轮半体上设有螺纹孔，不带键槽的链轮半体上设有圆孔，高强螺栓穿过圆孔和螺纹孔将两个链轮半体固定在一起，更换链轮半体时，先将高强螺栓松开拆掉，然后依次将不带键槽的链轮半体和带键槽的链轮半体取下，完成分体式链轮装置的拆卸。优点在于：该装置可在狭小空间内进行拆卸和安装作业，减少了因需要拆除轴承等附件所花费的时间，可有效缩短后期故障处理时间，压缩因链轮故障引起的主体设备停机时间。

整体框架式的棒材或管材存储及分料料筐 1001

 0

本实用新型涉及一种整体框架式的棒材或管材存储及分料料筐，属于冶金行业棒材或管材生产设备技术领域。技术方案是：包含料槽（2）、分料尖（3）、料槽平台（4）、料槽板（5）和加强梁（8），料槽板（5）为矩形，多个料槽板（5）平行布置，多个平行布置的料槽板（5）之间通过加强梁（8）固定连接，所述料槽板（5）上端面的中部为料槽平台（4），料槽平台（4）上设有分料尖（3），料槽平台（4）的两侧分别设有一个料槽（2），整体为对称结构。本实用新型的有益效果是：可有效提高棒材或管材在后续加工前的破捆、去绑丝效率，减少表面缺陷的产生。具有结构稳定可靠、强度大、寿命长、成本低廉、制作方便、移动灵活等特点。

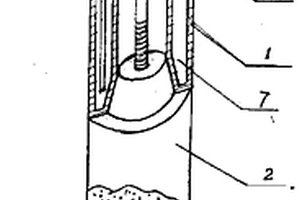

水冷复合电极 637

 0

本实用新型涉及一种水冷复合电极,属于冶金电弧炉电极装置。它由金属电极和石墨电极组成,金属电极为圆筒状,并且设有环形水腔,在环形水腔顶部的相对位置处设有进水管和出水管,金属电极的下端为圆锥形凹腔,石墨电极为圆柱状,石墨电极的上端设有与金属电极下端的圆锥形凹腔相配合的圆锥凸台,二者之间为紧配合。本实用新型的优点是结构简单、制作方便。可使电弧炉炼钢大幅度降低石墨电极的消耗,并且彻底解决了石墨电极的断裂问题,此外,还能使石墨电极得到充分利用。

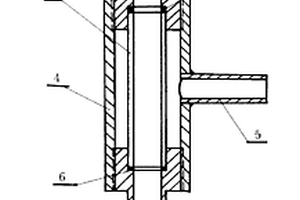

含尘介质取压装置 754

 0

本实用新型涉及一种压力检测仪表的压力信号取出装置,特别是一种含尘介质取压装置,它包括前引管(2)、后引管(3)、取压管(5)和密封垫圈(6),其特征在于在取压管(5)的前面还有套管(4)和过滤器(1),过滤器(1)的端部通过密封垫圈(6)与前、后引管相连,过滤器(1)的外面有套管(4),它与取压管(5)相通,含尘介质经过滤器(1)过滤后进入套管(4),通向取压管(5),传至压力仪表,过滤器(1)为粉末冶金工艺生产的金属过滤器,该装置解决了含尘介质的取压装置堵塞的问题,可广泛适用于粗、细管道和大、小容器内含尘介质的取压,结构简单,长时间使用不会堵塞,可用于高温高压的环境下且不影响压力测量精度。

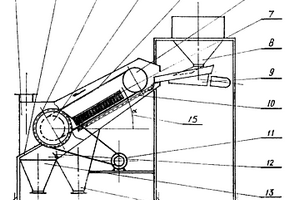

干式振动磁选机 916

 0

本实用新型公开了一种干式振动磁选机。本实用新型是由诸如电振动给料器、振动盘等部 分所组成，其主、从两辊筒中心连线与水平线的夹角 为定角α。本实用新型结构简单，造价低，维修方便，磁选效 率高，适用于需进行干式磁力选矿的冶金工业各领 域。

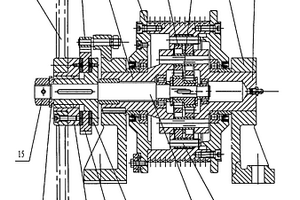

手动卷扬机 975

 0

本实用新型公开了一种手动卷扬机,结构包括手轮、制动机构、卷扬机构和压绳机构,所述手轮与制动机构的前摩擦盘通过螺栓连接,所述手轮与制动机构通过大螺距螺纹相连,所述手轮与卷扬机构的输入轴通过键连接,通过输入轴转动带动卷筒运动,所述压绳机构固定在支座上。本实用新型的一种手动卷扬机,其结构紧凑,体积小,重量轻,制造装配简单,是内藏式摆线针轮卷扬机。由于采用了摆线针轮减速装置,速比范围广,可以得到更多的减速比变化,可以使今后的产品形成系列化。本卷扬机适用技术领域为需要手动卷扬的建筑行业、冶金行业、起重运输机械及军用机场手动吊装重要物资的卷扬场所。

渗碳超耐磨出渣机链条钢 878

 0

一种渗碳超耐磨出渣机链条钢，属于冶金技术领域。所述链条钢化学成分组成及其质量百分含量为：C：0.09～0.13%，Si：0.15～0.35%，Mn：0.40～0.60%，P≤0.015%，S≤0.015%，Cr：1.40～1.70%，Ni：1.40～1.70%，Mo：0.25～0.35%，Cu：0.08～0.12%，Al：0.020～0.050%，其余为铁和不可避免的杂质。本发明链条钢焊接性能好，用其加工的渗碳链表面硬度、心部硬度、≥550HV有效硬化层深度、破断负荷和破断伸长率优良。

控制转炉煤气中氮气含量的方法 638

 0

本发明涉及一种控制转炉煤气中氮气含量的方法，属于冶金行业转炉炼钢技术领域。技术方案是：以二氧化碳、氩气或其它惰性气体中的一种作为载体，使水成雾状喷射至转炉炉口与烟罩之间的空隙处，形成水雾保护墙。水流量500‑1000L/min，水压力0.8‑1.4Mpa，气体流量5500‑6500Nm3/h，气体压力0.2‑0.6Mpa。本发明的有益效果是：能够减少空气从转炉炉口与烟罩空隙处进入转炉，从而使煤气中氮含量降低10%以上，提高了煤气热值和一氧化碳比例，实现转炉煤气的高附加值利用和转炉冶炼的超低碳排放。

电炉炼钢导电横臂保护方法 878

 0

本发明涉及一种电炉炼钢导电横臂保护方法，属于冶金行业电炉炼钢设备技术领域。技术方案是：在导电横臂（7）外表面均匀设置多个螺栓孔（2），并在每个螺栓孔（2）内拧入全螺纹螺栓（5）；在全螺纹螺栓（5）上拧入与之配套的内螺母（4），在全螺纹螺栓（5）拧入内螺母（4）后，在导电横臂（7）四周通过全螺纹螺栓（5）挂上钢丝网（1），并拧入与之配套的外螺母（6）进行固定；在导电横臂（7）四周固定好钢丝网（1）后，在导电横臂（7）外表面及钢丝网（1）上喷涂耐火材料（3）。本发明的有益效果是：可减少炉内高温烟气、炉渣、钢水对导电横臂的损坏，保证导电横臂的寿命和性能，降低电炉炼钢生产成本。

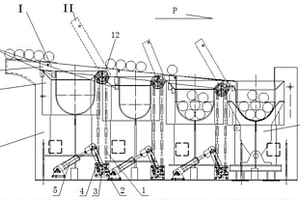

棒材或管材复合收集料筐及其收集方法 828

 0

本发明涉及一种棒材或管材复合收集料筐及其收集方法，属于冶金行业棒材或管材精整设备技术领域。技术方案是：复合收集料筐本体（6）包含多组平行布置的料框，每组多个料框，每个料框均为U型，按照棒材或管材的运行方向，除最后一组料框外的其它料框的上方均设有升降盖板（9），所述升降盖板（9）的后端通过转轴（12）转动连接在料框上；齐头挡板（7）设置在每一组料框的一端，齐头挡板气缸（8）的活塞杆与齐头挡板（7）驱动连接。本发明的有益效果是：能够同时收集不同长度的棒材或管材，兼容性强，提高棒材或管材的收集效率，提升产品包装质量，尤其是棒材产品不能及时收集而影响轧制或探伤生产，避免让收集成为生产的瓶颈而降低产量。

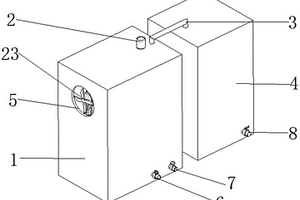

用于炼钢厂的有害气体处理装置 1002

 0

本实用新型属于冶金技术领域，尤其为一种用于炼钢厂的有害气体处理装置，包括过滤箱，所述过滤箱的顶部固定安装有引风装置，所述引风装置的右侧固定安装有输气管，所述输气管的一端向右折弯延伸连接有净化箱，所述过滤箱左侧的上面开设有进气口。在对有害气体处理净化时，有害气体通过进气管进入到过滤箱底部的混合溶液中，然后通过第二电机的输出端带动搅拌轴进行转动，从而使搅拌轴表面的搅拌叶将有害气体和混合溶液进行混合，使有害气体充分得到处理，同时通过加热管使过滤箱内的温度提高，使有害气体在通过混合溶液处理的同时，进行高温杀菌、消毒等，以此减少有害气体对操作人员的危害。

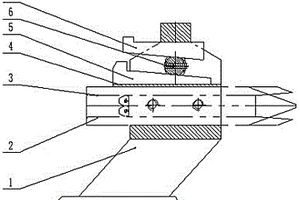

轧机出口导板固定装置 1002

 0

本实用新型涉及一种轧机出口导板固定装置，尤其是型钢轧机出口导板固定装置，属于冶金行业型钢生产设备技术领域。技术方案是：包含导卫盒体（1）、下导板（2）、上导板（3）、调整垫（4）、下楔铁（5）、销轴（6）和上楔铁（7），下导板（2）和上导板（3）分别固定在导卫盒体（1）内，上导板（3）和下导板（2）上下布置，调整垫（4）固定在上导板（3）上，调整垫（4）上设有上下相互配合的上楔铁（7）和下楔铁（5），所述上楔铁（7）和下楔铁（5）之间设有销轴（6）。本实用新型的有益效果是：能够将出口导板有效的固定在导卫盒体内，而且便于调整和拆装，确保轧件能够准确的导出轧辊孔型。

可调整锭模支架 765

 0

本实用新型涉及一种可调整锭模支架，属于冶金行业冶炼设备技术领域。技术方案是：包含两个结构相同的支撑架，分别支撑在锭模（1）的两端；所述支撑架包含弧形轨道（6）、连杆机构（10）和蜗轮蜗杆机构，弧形轨道（6）的弧度与锭模（1）的弧度相匹配；所述连杆机构（10）为两个，两个连杆机构（10）对称支撑在弧形轨道（6）的两端；所述蜗轮蜗杆机构包含扇形涡轮（7）、蜗杆轴（8）和手轮一（12），扇形涡轮（7）设置在弧形轨道（6）上，蜗杆轴（8）与扇形涡轮（7）相啮合，蜗杆轴（8）的一端设有手轮一（12）。本实用新型的有益效果是：能够快速实现锭模倾斜度和浇铸口方向的调整，方便快捷，节省人力，提高劳动效率。

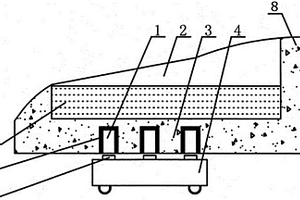

清除烧结混合料仓篦板粘料的装置 816

 0

本实用新型涉及一种清除烧结混合料仓篦板粘料的装置，属于冶金行业烧结生产设备技术领域。技术方案是：包含刮梁（1）、连接板一（2）、连接板二（3）、连接链一（4）、连接链二（5）和布料小车（6），连接板一（2）和连接板二（3）分别固定在刮梁（1）的两端，连接链一（4）的一端固定在连接板一（2）上，连接链一（4）的另一端固定在布料小车（6）上，连接链二（5）的一端固定在连接板二（3）上，连接链二（5）的另一端固定在布料小车（6）上。本实用新型的有益效果是：能够实现快速、高效的清除烧结混合料仓篦板粘料，提高工作效率，降低工人劳动强度，使用寿命长。

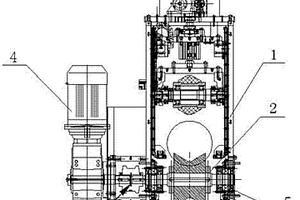

探伤夹送辊支撑装置 1019

 0

本实用新型涉及一种探伤夹送辊支撑装置，属于冶金行业钢材探伤设备技术领域。技术方案是：包含机架（1）、夹送辊预装体（2）和轴承压盖（5），所述夹送辊预装体（2）包含辊轴（8）、轴套（9）、轴承（10）和轴承座（11），轴套（9）套在辊轴（8）上，辊轴（8）两端设有轴承（10）和轴承座（11），机架（1）上设有与辊轴（8）相配合的槽口（7），夹送辊预装体（2）固定在机架（1）中，夹送辊预装体（2）中的轴承（10）的外侧设有轴承压盖（5）。本实用新型的有益效果是：夹送辊更换时间由原来10个小时压缩至2小时以内，更换周期由原来1个月延长至6个月，提高精整探伤线生产作业效率。

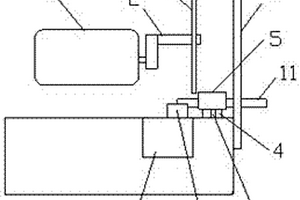

可以提高安全性的样品切割机夹持机构 880

 0

一种可以提高安全性的样品切割机夹持机构，属于冶金实验室试样加工设备技术领域，用于切割样品时对试样进行夹持固定。其技术方案是：在切割片盘面的另一侧安装有样品支持架，样品支持架为钢制长方体，样品支持架的中心轴线与样品夹持底座的中心轴线在一条直线上，试样放置在样品夹持底座上，试样的前端位于样品支持架上，在切割片的外侧安装有安全护栏。本实用新型在切割片的另一侧增加了样品支持架，并在外侧安装了安全护栏，切割操作时，试样放置在样品夹持底座上，试样的前端位于样品支持架上，样品支持架可以防止试样前端下垂，保证样品的切割质量，避免操作中用手扶持样品，杜绝安全事故发生，增加切割样品操作的安全性。

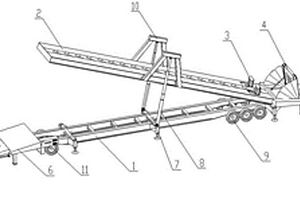

带吸风接料装置的卸车机 1109

 0

本实用新型公开了一种带吸风接料装置的卸车机，包括车身架、设置在车身架下的车轮、设置在车身架两侧的液压支腿、后端铰接在车身架上的载重平台、设置在车身架上带有引风罩的接料装置以及设置在载重平台上的阻挡汽车车轮的液压挡轮器。本实用新型可以实现多点多地快速卸料，可移动式卸车方式解决了非固定式多点接料难题；全过程自动化操作，操作简单，运行可靠，大大提高了工作效率；操作工不用上车箱卸料，杜绝了人工卸料带来的粉尘伤害，并且接料装置配置引风罩，卸料时的粉尘随即被吸收，避免了大气污染，保护了环境。本实用新型可用于电力、冶金、粮食、水泥、煤炭等行业散料快速卸车，实现卸车过程物料零损失，卸车环境零污染。

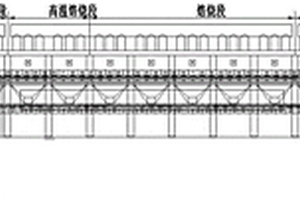

烧制陶粒用轻型带式焙烧机 881

 0

本实用新型涉及冶金机械技术领域，更具体的，是一种烧制陶粒用轻型带式焙烧机。包括装料台车、链条、头部链轮、尾部链轮、布料机；所述装料台车布置在所述链条上；所述链条设置在所述头部链轮、所述尾部链轮之上，所述头部链轮设置有驱动装置；所述驱动装置用于驱动所述头部链轮，所述头部链轮带动所述链条进行环形转动；所述链条带动所述装料台车运动；所述尾部链轮处设置有所述布料机，所述布料机能够均匀的布置在装料台车上。本申请制作简单，安装方便，且能够大大的降低了带式培烧机的制作成本，降低了设备的自身重量。

钢包水口座砖结构 807

 0

本实用新型涉及一种钢包水口座砖结构，属于冶金行业炼钢设备技术领域。技术方案是：包含钢包座砖（1）、钢包上水口（7）和镁砂粉（8），所述钢包座砖（1）为方形结构，钢包座砖（1）的中心位置设有浇钢孔（6），所述浇钢孔（6）的上部为圆柱孔，浇钢孔（6）的下部为锥形孔，钢包座砖（1）的上端面上设有与浇钢孔（6）连通的凹槽一（2）、凹槽二（3）、凹槽三（4）和凹槽四（5），钢包上水口（7）固定在钢包座砖（1）下部的锥形孔内，钢包上水口（7）与钢包座砖（1）之间设有镁砂粉（8）。本实用新型的有益效果是：能够减少钢包浇注过程形成的湍流，大幅降低钢包渣卷入钢水的几率，提高钢水纯净度。

铝熔炉用电磁搅拌装置 1078

 0

本实用新型公开了一种铝熔炉用电磁搅拌装置，包括铝熔炉和电磁搅拌装置，铝熔炉包括炉壁和炉底，电磁搅拌装置装有铁芯凸极，电磁搅拌装置位于炉底的下部或炉壁的侧部。电磁搅拌装置设有延伸凸极，延伸凸极安装在铝熔炉的炉底或炉壁，铁芯凸极与延伸凸极的位置相对应。延伸凸极的材质为导磁材料，导磁材料为片状或粉末状。延伸凸极由粉末状导磁材料通过粘合剂粘合而成导磁材料，或由导磁的粉末冶金材料制成。本实用新型利用安装在铝熔炉内的延伸凸极，减小了电磁搅拌装置铁芯凸极至铝熔液之间的距离，降低了电磁搅拌装置的功率，提高了电磁搅拌装置的工作效率。

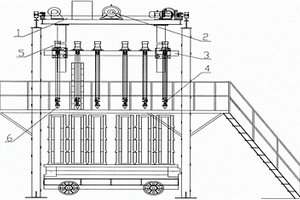

隧道窑罐装法海绵铁卸料装置 674

 0

本实用新型涉及冶金行业的海绵铁卸料装置，特别是一种隧道窑罐装法海绵铁卸料装置，包括由卸料车(1)，位于卸料车上的滚筒装置(2)，安装在卸料车上与滚筒装置连接的升降架(3)以及安装在升降架上的一排卸料抓手(4)组成。所述卸料抓手(4)上部安装有卸料油缸(5)，下部安装有由卸料油缸带动将卸料抓手撑开的中间椎体(6)。通过上述方案来完成对碳化硅罐的卸料，机械手进入到还原好的海绵铁筒体里面，通过油缸控制来撑开机械手，机械手张开的程度刚好可以把海绵铁从罐中拔出来而且海绵铁筒体本身也不会被破坏掉，可以一次拔出一排海绵铁筒体，大大提高卸料的速度。

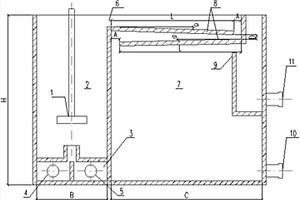

提高澄清效果的混合澄清器 913

 0

本实用新型涉及湿法冶金、石油化工中萃取设备技术领域，具体公开了一种提高澄清效果的混合澄清器。该澄清器中混合室和澄清室利用挡板隔开，并在挡板顶部设有混合相溢流口，并利用隔板分隔成分别与水相进料口和有机进料口相连接两个腔室，两个腔室通过上端的开口均与混合室相连通；在澄清室上端的混合相溢流口处设置有溜槽，在澄清室下端侧壁开有水相出口，在澄清室上端侧壁还设有有机相溢流堰，其上端边沿靠近澄清室上端，并可使澄清室中的溶液在从有机相溢流堰上端边沿溢流进入有机相溢流堰所分隔的空腔，并从澄清室侧壁上的有机相出口流出。该澄清器与传统相比，澄清室与混合室体积比值由4:1下降到2:1以下，澄清效率提高一倍以上。

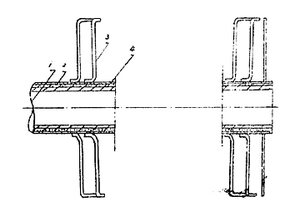

热浸渗管串片焊接式热交换器 804

 0

本实用新型属于一种热交换装置构件,特别适用于采暖系统的散热器。该散热器靠导热管外表面的冶金结合膜层,将散热肋片牢固地焊接在导热管表面。有效地解决了串片式散热器在使用中散热肋片与导热管易开裂的问题,保证了散热器的散热效果。该联接结构不仅适用于采暖用串片式散热器,而且可广泛地应用于其他各种类型的热交换器。

连铸中间包钢水在线称重装置 1110

 0

一种连铸中间包钢水在线称重装置，属连铸生产设施技术领域，用于在冶金炼钢连铸坯浇铸生产中对连铸中间包钢水在线称重，其技术方案是：它由承载底板、称重箱体、称重传感器、承压头、接线盒组成，称重箱体固定于承载底板上，称重传感器位于称重箱体内，称重传感器由螺栓固定在承载底板上，称重传感器的顶部固定安装有承压头，承压头的顶面与连铸中间包耳轴的形状相匹配，称重传感器与接线盒之间有导线相连接。本实用新型采用称重传感器对连铸中间包钢水进行在线称重，具有称重准确、快速的优点；承压头根据连铸中间包耳轴外型制作，在称重时承受载荷均匀、稳定。本实用新型构成简便、零部件易于加工、投资小、工作可靠、安装维护方便。

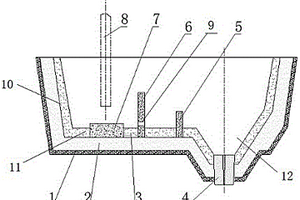

双铸辊超薄带浇铸不锈钢用布流罐 1024

 0

本实用新型涉及一种双铸辊超薄带浇铸不锈钢用布流罐，属于双铸辊超薄带连铸钢铁冶金技术领域。技术方案是：分为双挡墙式布流罐和单挡墙式布流罐，罐体（10）从外往里依次为纳米隔热保温层（1）、永久层（2）和工作层（3），罐底分为受钢区（11）和出钢区（12），罐底的受钢区（11）设有冲击板（7），布流器（4）设置在罐底的出钢区（12），罐底的受钢区（11）和出钢区（12）之间设有堰墙（5），冲击板（7）与堰墙（5）之间设有档渣坝墙（6），档渣坝墙（6）的下部设有过钢孔（9）。本实用新型的有益效果是：有效的实现了不锈钢钢水从中包水口快速向浇铸熔池稳定布流的过渡作用，简单可靠。
