浙江宁波有色金属火法冶金技术理论与应用

高纯钽靶材制备方法 827

 0

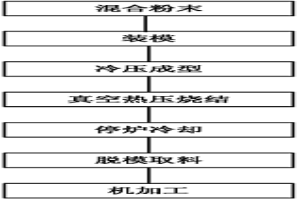

本发明提供的高纯钽靶材制备方法,包括:将钽粉混合均匀;将混合好的钽粉装入模具;冷压成型;真空热压烧结。与传统的通过高真空电子束熔炼炉获得高纯钽锭、然后对钽锭反复进行塑性变形和退火制得钽靶坯的工艺相比,本发明通过粉末冶金的真空热压烧结技术直接由粉末制得钽靶坯,消除钽的“固有织构带”,获得内部织构均匀的可用于半导体靶材制造用的钽靶坯。

球墨铸铁制备方法 803

 0

本发明公开一种球墨铸铁制备方法,属于冶金制造技术领域,其解决了现有技术中球墨铸铁制备流程周期长、制备得到的球墨铸铁机械性能不能满足要求的缺点。本发明球墨铸铁制备方法包括原料熔炼步骤、球化处理和第一次孕育处理步骤、第二次孕育处理步骤以及第三次孕育处理步骤。本发明球墨铸铁制备方法生产成本低、生产周期短,无需热处理。生产的球墨铸铁质量稳定、韧性高,特别适合高冲击力、高强度机器模具的铸件。

高硅梯度复合铝合金缸套材料及其制备方法 1066

 0

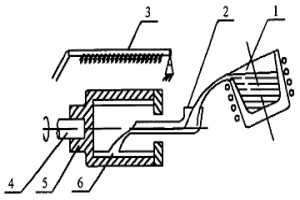

本发明公开的是一种高硅梯度复合铝合金缸套材料及其制备方法,该材料各组分按重量百分比为:Si:13.0%～27.0%;Fe:0.3%～2.0%;Ni:1.5%～5%;Cu:1.5%～4.0%;Mg:0.3%～0.8%;Mn:0.3%～0.8%;V:0.1%～0.5%;Sr:0.05%～0.10%;RE:0.04%～0.1%;P:0.01-0.1;Al:余量。其制备方法包括上述材料以中间合金进行成分设计并精确配料;熔炼、覆盖、精炼与变质处理;离心铸造成形;热处理;机加工与珩磨加工。本发明特点是采用Sr-P-RE三元复合变质处理技术和采用变频电机控制的离心铸造技术,获得梯度摩擦学功能的复合材料,比喷射沉积、粉未冶金工艺制备成本低,比压铸工艺获得的制品力学性能和摩擦学性能更优越,制得缸套加工质量与使用效果更优越,具有与活塞铝合金配缸相容性好等优势和特点。

高硅铝合金缸套材料及其制备方法 818

 0

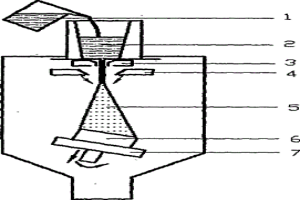

高硅铝合金缸套材料及其制备方法,其材料组分按重量百分比为:SI:18.0%～25.0%;FE:3.5%～6.0%;NI:1%～2%;CU:1.5%～3.0%;MG:0.5%～1.0%;MN:0.5%～1.5%;V:0.1%～0.5%;SR:0.05%～0.15%;AL:余量。其制备方法包括①成分设计与精确配料,精确配料采用中间合金进行定量配料;②熔炼、覆盖与精炼;③喷射沉积;④挤压加工;⑤热处理;⑥机加工与珩磨加工。本发明的材料及制备方法使高硅铝合金制品具有高的综合力学性能特点,优越于铸铁缸套材料的力学性能特点,摩擦学性能优于钢、铸铁缸套材料,与活塞铝合金材料热物理性能相容性好,可显著缩小配缸间隙。本发明的制备特点是采用喷射沉积制造工艺,它是高硅铝合金制备中的主要手段,比粉末冶金工艺和压铸工艺优越,可采用常规加工设备及工艺条件。

高强耐热稀土镁合金锭坯电磁半连续铸造制备方法 748

 0

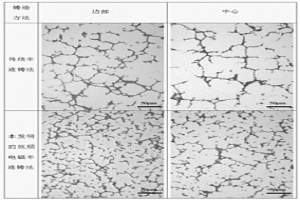

一种高强耐热稀土镁合金锭坯电磁半连续铸造制备方法，其特征在于步骤为：配料；熔炼；浇铸成型：采用配置有励磁线圈的结晶器，熔体流入结晶器内，施加特定频率与强度的低频电磁场；待结晶器内的金属液位达到距离结晶器顶部水平位置30~40mm的液面高度时，开动铸造机以恒定速度进行拉坯铸造，其中铸造速度为50~90mm/min；浇铸温度为740~750℃；所施加的低频电磁频率范围为1Hz-90Hz，强度为2000AT-40000AT。本发明可大幅降低锭坯凝固时的横向温度梯度，改变液穴形状，提高锭坯凝固的均匀性，降低锭坯铸造缺陷的尺寸效应，改善立式半连续铸造稀土镁合金大型锭坯的内部冶金质量和表面质量，可以获得无裂纹、表面平整光洁、成分稳定、宏观偏析显著减小、组织细小均匀的高质量稀土镁合金锭坯。

高强高导的低钙硼铬锆铜合金及其制造方法 746

 0

本发明公开了一种高强高导的低钙硼铬锆铜合金及其制造方法。合金的化学组成为:铬0.2～1.5WT%、锆0.02～0.3WT%、钙0.0003～0.05WT%、硼0.0003～0.04WT%,以及总含量为0.01～0.5WT%的其他元素,其他元素是选白铁、锌、硅、锡、铌、锑、铋、铅中的至少一种元素,余量为铜和不可避免的杂质。其制造方法包括合金熔炼、大变形量的热挤压、多级热处理及在320～480℃/1～6H温度下多级时效。所获合金具有高强度、高导电性、高软化点、良好的耐磨性和焊接性及优良的成型性,适用于汽车、高速列车、家用电器、宇航、电子电讯和冶金连铸、电机、注塑精密模具等制造业领域。

炉内料层混合燃烧式球团竖炉 837

 0

本实用新型涉及一种用于焙烧冶金球团的竖炉,属于冶金设备的技术领域。它包括由炉墙组成的炉膛,设于炉膛下端的锁风卸料装置,炉膛上部的球团料进口和设于炉膛内中部的破碎辊,炉墙下部设有供风喷口,炉膛内设有与炉膛内外相通的燃料管道,所述燃料管道炉膛内部分设有燃料喷嘴。它结构简单,燃料直接在炉内燃烧,炉宽方向温度均匀,热效率高,焙烧带供热足,球团产量高,质量均匀。

铝合金结构材料及其制备方法 733

 0

一种铝合金结构材料，其特征在于：该铝合金结构材料为Al-Mg-Si-Mn-Ti系合金，各元素的质量百分比为：Mg：10.5％～17.4％，并含Be：0.01%～0.05%，以镁炉料为基准；Si：1.0％～5.0％；Mn：0.3％～0.8％；Ti：0.15％～0.25％；Al及其它不可避免杂质：余量。制备时，将称量好的炉料放入中频熔炼炉进行合金熔炼、除气和净化处理，然后进行浇注、喷射沉积制得圆形锭坯；接着进行挤压加工、成品加工、热处理即为成品。本发明配方设计科学合理，采用喷射沉积技术制备低密度高强度铝合金冶金组织，制备工艺简单、流程短，制得的铝合金具有高强铝合金的力学性能特点、铝锂合金的低密度特点，可用于地面交通工具以及空间飞行器结构制品的制造。

高钨含量钨锆合金的制备方法 964

 0

本发明涉及一种高钨含量钨锆合金的制备方法，包括以下步骤：(1)配粉、混粉：将钨粉与锆钛粉混粉，混粉后造粒，钨粉添加重量配比为50％～70％；(2)压制、烧结：采用冷等静成型压机压制，分级卸压；高真空电阻炉脱脂烧结，精车去皮，制得自耗电极；(3)自耗电弧熔炼：经过至少一次自耗熔炼获得成分均匀的高钨含量钨锆合金。本发明采用粉末冶金工艺制备自耗电极，电极强度较高，熔炼中不会出现“掉渣”现象，且粉末烧结很好地改善了电极中钨和其他元素的分布状态，有利于铸锭的成分组织均匀性，进而得到钨含量高达70％的熔炼态钨锆合金。此外，通过自耗熔炼工艺，可以净化合金，消除夹杂，使材料的致密度与强韧性比粉末冶金态合金有进一步提高。

NiMnX合金靶材的制备方法 971

 0

本发明提供了一种NiMnX(X＝In、Ga、Sn，其中少量Ni元素可以由Co元素替代)合金靶材的制备方法。该方法将熔炼铸造法与粉末冶金法相结合，首先利用熔炼铸造法制备Ni-Mn-X合金锭，以提高合金密度，并且提高合金纯度，然后将合金锭研磨成合金粉，以提高合金的熔点，最后利用粉末冶金法制备NiMnX合金靶材。与现有技术中单纯采用熔炼铸造法或粉末冶金法制备NiMnX靶材的方法相比，本发明利用了这两种方法的优点，同时有效避免了这两种方法的不足，能够制得具有晶粒小、不易开裂、成分均匀、杂质含量低的高性能合金靶材。

高精度粉末冶金齿轮的加工模具及其加工方法 1047

 0

本发明公开了一种高精度粉末冶金齿轮的加工模具及其加工方法，包括以下重量份的原料：C 8～10份、Cr 6～8份、Fe 800～900份、Mo 30～40份、Ni 3～5份、Ti 20～28份、Nb 10～22份、Be 2～5份、Ta 2～5份、Zr 2～5份、V 2～5份、W 2～5份、氮化铝2～5份、废弃模具钢材50～100份、稀土元素3～5份、纳米二氧化锆2～3份、表面活性剂2～8份。本发明加工方法简单，成本低，得到的模具强度高，适合推广。

粉末冶金刹车钳及制备方法 1114

 0

本发明涉及一种粉末冶金刹车钳及制备方法，包括有刹车钳基体和位于刹车钳基体表面的耐磨损铁合金层。在刹车钳最容易磨损的位置，选用耐磨损的铁合金，并且所述铁合金的强度略低但韧性较高，并通过采用粉末冶金的方式同普通刹车钳基体结合，有效的降低了产品的成本。

粉末冶金刹车钳耐磨损铁合金及制备方法 1085

 0

本发明涉及一种粉末冶金刹车钳耐磨损铁合金，所述材料组成按重量百分比包括有，5-10％的铜、0.3-0.5％的铋、0.8-1.2％的石墨、0.1-0.3％的氮化硼、0.01-0.03％的钛、0.3-0.5％的镍、0.5-0.8％的硅、0.3-0.5％的锆、1-3％的铝、0.3-0.5％的含有钒5％重量百分比的钒铁合金及余量的铁。在刹车钳最容易磨损的位置，选用耐磨损的铁合金，并且所述铁合金的强度略低但韧性较高，并通过采用粉末冶金的方式同普通刹车钳基体结合，有效的降低了产品的成本。

新型高效节能熔炼炉 1027

 0

本实用新型属于冶金设备领域，具体的说是涉及一种金属及有色金属的新型高效节能熔炼炉；包括炉盖和炉体，炉体的下部设有底座，炉体的内部设有炉膛，在炉盖的下部设置有坩埚；采用硅酸铝保温材料与电阻丝经特殊方法胶合成完整的电阻丝炉膛。解决了以上电阻丝无法固定的难题，也解决了保温性能差的问题，达到了节能的效果。炉膛内的密封性也得到了最大提高，从而防止了碳化硅坩埚的氧化。安装维护简单又方便，节省人力与劳力。控制方法采用的是三相四线移相触发，控制温度更准确。保温性好，耗电省，节约能源，用电成本与用焦炭炉成本一致，节能又环保，是焦炭炉的最佳替代品。

非真空熔炼铜钛合金覆盖剂及其制备方法和应用方法 690

 0

本发明公开了一种非真空熔炼铜钛合金覆盖剂及其制备方法，由氯化盐和氟化盐组成，按质量百分比计，覆盖剂由以下化学成分组成：氯化盐80‑95％和氟化盐5‑20％；其中，按质量百分比计，所述氯化盐包括：CaCl₂ 85‑95％，NaCl或KCl 3％‑15％，MgCl₂ 1％‑5％；按质量百分比计，所述氟化盐包括：Na₃AlF 80‑90％，NaF 10‑20％。本发明还公开了所述覆盖剂在非真空熔炼铜钛合金中的应用方法。本发明在熔炼铜钛合金过程中采用所述覆盖剂，实现了非真空熔炼Ti含量在0.01‑5％的铜钛合金，与真空熔炼或冶金技术相比，成本和工艺复杂程度大大降低。

铜锌钴分离的熔炼法 688

 0

本发明涉及有色金属冶金领域技术领域,尤其涉及一种难处理的多金属复杂矿的冶炼技术。该铜锌钴分离的熔炼方法,是将铜锌钴物料含Cu10～50%、Zn10～40%、Co0.2～2.0%通过冶炼方法力求得到有效地分离,得到易于回收的三种产品而研制的。其特征在于:铜锌钴物料经过预处理脱除砷铅铋锑和锡等有害杂质后,或直接把铜锌钴经过烧结脱硫装入鼓风炉进行选择性还原熔炼,在一个炉内,铜以粗铜形式炉缸放出,锌以氧化锌形式炉顶烟气中收尘,钴以富钴渣形式回收。该工艺方法具有流程简单,铜锌钴分离彻底,物料中各有价金属组分的综合利用好,金属回收率高,冶炼加工成本低,经济效益好的特点,对复杂的难处理物料的冶炼开辟了一条新途径。

铜锌物料的鼓风炉熔炼铜锌分离方法 669

 0

一种铜锌物料的鼓风炉熔炼铜锌分离方法,其特征在于将含Cu 10-50%、Zn 5-40%、S 5-15%和杂质含量符合要求的铜锌物料先经过烧结产出含硫小于1.5%的烧结块或焙烧制团方法得到含硫小于1.5%的团块,与石灰石和含碳还原剂按100%∶15-20%∶18-25%的配比进行配比,再把这些炉料分批分层地装入到特殊的鼓风炉炉内,鼓风炉下部风口鼓入预热的空气进行熔炼,炉顶设置有二次风口鼓入二次风,保持炉顶1000℃以上的高温,使锌氧化成氧化锌进入到收尘器回收,炉底的炉缸存有粗铜、冰铜与炉渣,粗铜定期放出铸锭,冰铜与炉渣连续流入到前床分离,冰铜返回烧结,炉渣水淬。它具有工艺简单、投资省、分离彻底、物料中各有价金属组分的综合利用好等优点,适合在有色冶金上推广使用。

废铜冶金熔炼炉 727

 0

本发明公开了一种废铜冶金熔炼炉，具体涉及熔炼炉技术领域，现有的废铜冶金熔炼炉不能够对大体积的废铜先进行粉碎处理，影响废铜的处理效率，包括移动机构，移动机构包括有第一转动轴、移动柱和推杆，移动机构顶端安装有支撑机构，支撑机构包括有熔炼炉本体，熔炼炉本体一侧安装有两个限位轮，熔炼炉本体上方安装有两个粉碎辊，移动机构一侧安装有驱动机构，驱动机构包括有驱动轴、移动筒、第一传动轴和第二传动轴，利用驱动轴转动带动第一传动轴或第二传动轴转动，利用第一传动轴转动带动粉碎辊转动，对废铜进行粉碎，利用第二传动轴转动带动熔炼炉本体围绕转动柱进行偏转，使其内部的金属液倒出。
