应用在锌锅沉没辊系中的滑动副 795

 0

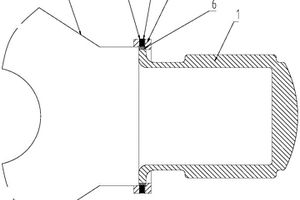

本实用新型属于冶金生产设备技术领域，尤其涉及一种应用在锌锅沉没辊系中的滑动副。该滑动副包括轴套、轴头和固定环，轴套具有开口端，轴头的一端通过开口端插入到轴套中，固定环固定设置在轴头上，以形成轴肩，固定环设置在轴套的开口端的外部，其特征在于，轴套的开口端的外壁设置有至少一个切口，固定环的内壁上固定设置有至少一个卡块，卡块和切口一一对应设置，卡块嵌合在对应的切口中，嵌合在切口中的卡块和轴套的开口端形成一个圆环，圆环密封设置在固定环内。本实用新型可以使轴套不会相对轴头发生相对转动，即二者之间不会产生磨损，即可保证二者之间的密封，延长了轴套和轴头的使用寿命，使设备得以正常使用，节约了维修和更换成本。

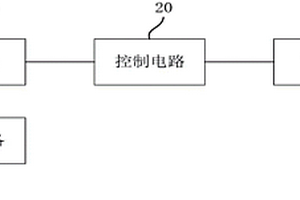

配煤仓小车装煤报警装置 935

 0

本实用新型涉及冶金技术领域，特别涉及一种配煤仓小车装煤报警装置，包括：上位机、控制电路及报警器；其中：上位机通过控制电路与报警器连接；上位机设置有数据采集端口，数据采集端口用于获取当前装煤小车仓号、入仓目标仓号、小车实时称重及重载启动重量信息。本实用新型提供的配煤仓小车装煤报警装置，可实现装煤小车的错误装仓报警以及重载启车报警，从而防止配煤仓入仓过程出现小车装煤错误而造成混煤。

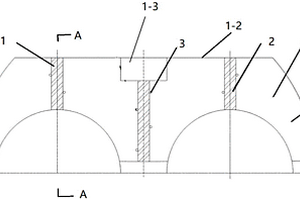

RH下部槽风冷盘 1148

 0

本实用新型公开了一种RH下部槽风冷盘，属于冶金设备技术领域。所述RH下部槽风冷盘包括：护板钢模内设置有一容置空间；至少三个支撑机构固定设置在所述容置空间内；浇注料设置在所述护板钢模内。本实用新型RH下部槽风冷盘可以提高使用寿命，缓解下部槽钢结构的变形，避免事故的发生，避免影响生产节奏，不会制约高端产品的冶炼。

插板式结晶器接线盒 955

 0

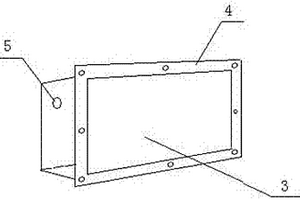

本实用新型涉及一种插板式结晶器接线盒，属于冶金行业连铸结晶器接线盒设备技术领域。技术方案是：包含盒盖（1）和盒体（3），所述盒体（3）为一侧开口的方形盒，盒体（3）开口一侧设有向外侧延伸的边沿（4），盒体（3）上设有进线孔（5），所述盒盖（1）为与盒体（3）相配合方形，盒盖（1）的三个边上设有与盒体（3）开口一侧向外延伸的边沿（4）相配合的卡槽（2），盒盖（1）通过卡槽（2）卡在盒体（3）开口一侧向外延伸的边沿（4）上。本实用新型的有益效果是：采用插板式盒盖，可以直接将盒盖插在盒体上，免去紧固螺丝的拆装和盒体与盒盖之间的密封胶圈，具有易于制作、操作简单灵活、安全可靠、省工省料的特点。

冷轧机主万向联轴器和AGC缸双重拆卸工装 828

 0

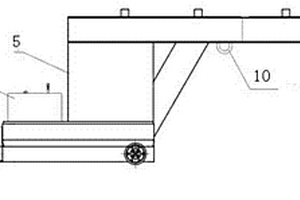

本实用新型涉及一种冷轧机主万向联轴器和AGC缸双重拆卸工装，属于冶金行业冷轧机拆装设备技术领域。技术方是：包含行走小车（1）、配重（2）和升降机构（5），升降机构（5）设在行走小车（1）上，升降机构（5）设有配重（2），所述升降机构（5）包含液压缸（6）、底座（7）、支撑架（8）、支承座（9）和吊钩（10），多个液压缸（6）与底座（7）驱动连接，支撑架（8）固定在底座（7）上，支撑架（8）上设有多个支承座（9）和一个吊钩（10）。本实用新型的有益效果是：能够简便、快速的实现冷轧机主万向联轴器和AGC缸的拆装，最大限度的节约人力、物力，减少停车时间，消除安全隐患。

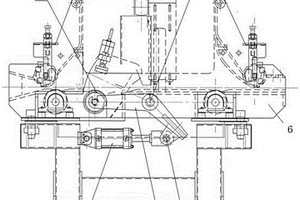

棒线连轧立活套起套装置 984

 0

本实用新型涉及一种棒线连轧立活套起套装置，属于冶金行业棒线生产设备技术领域。技术方案是：活套底座（6）固定在棒材连轧轧机之间，摆动架（3）的一端连接在起套辊（1）上，摆动架（3）的另一端与气缸（2）的活塞杆铰接，气缸（2）水平固定在活套底座（6）上，摆动架（3）的中部通过销轴一（4）转动连接在活套底座（6）上。本实用新型的有益效果是：能够使立活套的活套辊长期处于稳定工作状态，保证活套起套的高度，实现无张力轧制，以提高轧件精度。降低了活套辊的磨损，节约活套辊的备件成本，在满足生产要求的前提下，提高了生产效率和成材率，降低了工人的劳动强度。

冷却塔上水管道阀门后过滤装置 728

 0

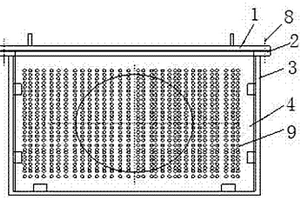

本实用新型涉及一种冷却塔上水管道阀门后过滤装置，属于冶金行业炼铁冷却塔设备技术领域。技术方案是：包含箱盖（1）、密封垫（2）、过滤箱（3）、过滤板（4）、清污孔（5）、排水管（6）和过滤孔（9），过滤箱（3）的上方设有箱盖（1），箱盖（1）和过滤箱（3）之间设有密封垫（2），过滤箱（3）内设有多个平行布置的过滤板（4），所述过滤板（4）上设有多个均匀布置的过滤孔（9），过滤箱（3）的内壁上设有与过滤板（4）相配合的卡槽，过滤箱（3）的一侧设有排水管（6），过滤箱（3）的另一侧设有清污孔（5）。本实用新型的有益效果是：能过滤掉冷却塔上水管道内的杂物，避免布水管及喷头堵塞。

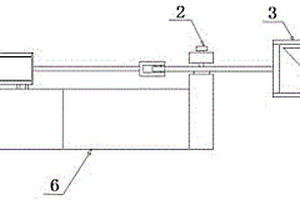

高速线材斯太尔摩风冷线推卷装置 878

 0

本实用新型涉及一种高速线材斯太尔摩风冷线推卷装置，属于冶金行业高速线材生产线控冷系统技术领域。技术方案是：推卷装置设置在风冷辊道的两侧，所述风冷辊道包含多个平行布置的锥辊（7）；所述推卷装置包含液压缸（1）、锥轮支架（3）、导轮轴（4）、推卷轮（5）和底座（6），液压缸（1）固定在底座（6）上，液压缸（1）的杠杆与锥轮支架（3）驱动连接，所述锥轮支架（3）为U型，推卷轮（5）的两端分别通过导轮轴（4）固定在U型锥轮支架（3）内，所述推卷轮（5）的一端为圆锥形，另一端为圆柱形。本实用新型的有益效果是：实现钢卷的对中，减轻工人勾卷对中的劳动强度，减少叉卷的事故隐患。

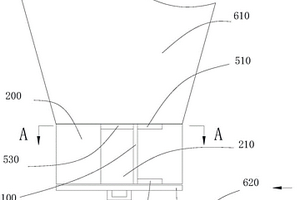

旋转圆盘上料装置 667

 0

本实用新型提供了一种旋转圆盘上料装置，涉及冶金烧结上料技术领域，包括料斗、出料管、旋转圆盘以及刮料板；出料管与料斗的下口相连，且设有出料口；旋转圆盘设置于出料管的下方；刮料板的板面沿上下方向设置于出料口内且与出料管相连，刮料板的板面与旋转圆盘的中心之间设有间距，且刮料板延伸至出料管内的长度大于出料管的半径。本实用新型提供的旋转圆盘上料装置，刮料板的板面与旋转圆盘中心之间设有间距，且刮料板延伸至所述出料管内，避免了物料集中在旋转圆盘中心造成的粘料以及堆积的问题，便于将物料彻底从旋转圆盘表面导送至出料口，缩短了物料在旋转圆盘内的停留时间，提高了物料从料斗向皮带上的上料速度，有助于提高生产效率。

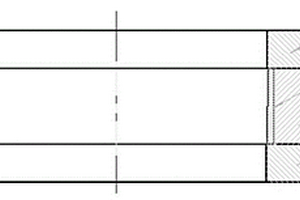

耐火材料压制滑板用镶嵌型衬模具 843

 0

本实用新型涉及一种耐火材料压制滑板用镶嵌型衬模具，属于冶金行业耐火材料生产设备技术领域。技术方案是：包含上节部件（1）、镶嵌件（2）、中节部件（3）、下节部件（4）和连接螺栓（5），上节部件（1）和下节部件（4）上分别设有与滑板砖坯外形轮廓相匹配的中心通孔，镶嵌件（2）为合金件，镶嵌件（2）为与滑板砖坯外形轮廓相匹配的环形结构，中节部件（3）上设有与镶嵌件（2）相匹配的中心通孔，镶嵌件（2）镶嵌在中节部件（3）的内壁上，上节部件（1）、中节部件（3）和下节部件（4）通过连接螺栓（5）连接在一起构成镶嵌型衬模具。本实用新型能够稳定滑板砖坯外形尺寸，延长型衬使用寿命，提高了滑板砖坯外观质量。

用于生产球墨铸管的可定位球化包移动平车 1120

 0

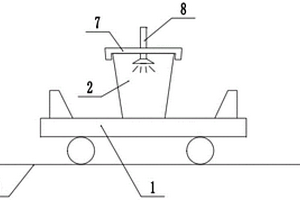

一种用于生产球墨铸管的可定位球化包移动平车，冶金技术领域，包括移动平车、轨道与球化包，所述球化包位于移动平车中心位置，移动平车在轨道上运行，增设球化包位置检测电路，所述位置检测电路采用激光二极管检测器件，激光发射二极管发出的激光光束能够被光电接受器件接受，所述激光发射二极管和光电接受器件的控制端连接于可编程控制器PLC。平行光与球化包相切后被遮挡，发出信号进行定位，定位精准可靠。总之，本实用新型结构简单，适用于工业化生产。

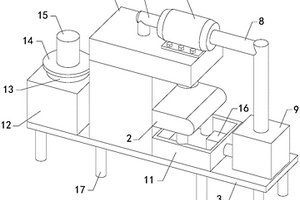

避免撕裂的高比例极薄料钢卷装炉装置 831

 0

本实用新型涉及冶金技术领域，具体为一种避免撕裂的高比例极薄料钢卷装炉装置，能较好的将加工后的钢材进行冷却，且使用水进行冷却后，能将水进行较好的冷却，并能将水进行循环使用，且能有效的减少钢卷在进料过程中产生的摩擦力，从而便于降低钢卷在加工过程中的撕裂情况，实用性较强，包括钢带炉本体，钢带炉本体的底端固定连接有底座，钢带炉本体的右端固定连接有传动装置，还包括水箱，所述水箱的底端与钢带炉本体的顶端固定连接，所述水箱的底端连通有喷淋管，所述水箱的顶端连接有水泵，所述水泵的输出端连接有输水管，所述输水管的底端与水箱的顶端连通，所述水泵的输入端连通有连接管。

鱼雷型混铁车导向转向架专用牵引工具 998

 0

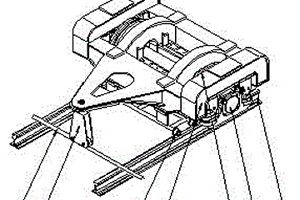

本实用新型涉及一种鱼雷型混铁车导向转向架专用牵引工具，属于冶金行业铁水装载运输装置检修设备技术领域。技术方案是：支撑杆（12）横向放置在准轨距轨道（18）上，支座架的上方设有与混铁车导向转向架（15）相连接的销轴（10），支座架的下方设有导向轮（11），导向轮（11）设置在支撑杆（12）上；走行架为长方形，走行架的下方设有与准轨距轨道（18）相配合的四个走行轮（1），走行架通过四个走行轮（1）设置在准轨距轨道（18）上，走行架的上方设有支撑混铁车导向转向架（15）的两个支撑架，每个支撑架均设有橡胶板（6）。本实用新型能够通过该工具将混铁车导向转向架整体牵引至安全位置进行抢修，提高抢修效率。

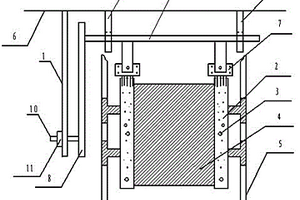

可调式台车油板清扫装置 670

 0

本实用新型涉及一种可调式台车油板清扫装置，属于冶金行业烧结机设备技术领域。包括悬挂板（1）、清扫端（7）、悬挂轴（8）、连板（9）、手柄（10）、固定螺栓（11）、转动轴（12）、固定板（13）、转动孔（18），所述悬挂板（1）固定连接在主体钢结构（6）上，所述连板（9）固定连接在主体钢结构（6）上，所述手柄（10）和转动轴（12）垂直焊接在悬挂轴（8）两端，所述转动轴（12）装配在两个转动孔（18）中，所述清扫端（7）通过连接螺栓（17）固定在固定板（13）下端，本实用新型结构简单，更换便捷，提高烧结机滑道润滑效果，延长滑道设备使用寿命，减少滑道漏风的作用，保证烧结机运转平稳可靠。

轧机除鳞水嘴拆卸装置 1127

 0

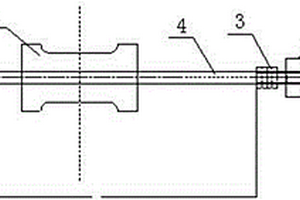

本实用新型涉及一种轧机除鳞水嘴拆卸装置，属于冶金行业轧钢设备技术领域。技术方案是：包含除磷水嘴卡紧装置（2）、螺母套（3）、调整杆（4）和重力锤（5），除磷水嘴卡紧装置（2）通过螺母套（3）与调整杆（4）连接，调整杆（4）上设有重力锤（5），重力锤（5）与调整杆（4）滑动连接，所述除磷水嘴卡紧装置（2）为两件结构相同的内部带凸台外部设有螺纹的半环。本实用新型的有益效果是：方便除磷水嘴的拆卸，保证了除磷水嘴不受到机械伤害，延长了除磷水嘴的使用寿命，节省了除磷系统维护时间，同时除鳞效果得到保证，提高了高压水除鳞系统工作效率，结构简单，使用方便。

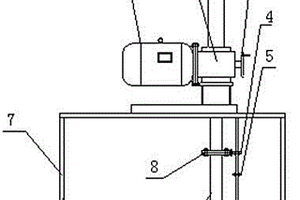

炼钢转炉二文喉口自动调节装置 1050

 0

本实用新型涉及一种炼钢转炉二文喉口自动调节装置，属于冶金行业炼钢转炉设备技术领域。技术方案是：包含电动机（1）、提升减速机（2）、手轮（3）、上限位挡板（4）、下限位挡板（5）、连杆（6）、固定台架（7）和限位开关（8），电动机（1）与提升减速机（2）连接，提升减速机（2）上设有手轮（3），连杆（6）设在固定台架（7）上，连杆（6）的上端与提升减速机（2）驱动连接，连杆（6）的下端与二文喉口重砣连接，连杆（6）上设有限位开关（8），固定台架（7）上设有与限位开关（8）相配合的上限位挡板（4）和下限位挡板（5）。本实用新型能够实现自动调节二文喉口开度，保证除尘效果。结构简单，使用方便。

连铸机结晶器铜管与结晶器足辊布置结构 883

 0

本实用新型涉及一种连铸机结晶器铜管与结晶器足辊布置结构，属于冶金行业连铸设备技术领域。技术方案是：包含结晶器铜管（1）与结晶器足辊，所述结晶器铜管（1）一端设有结晶器铜管上口（2），另一端设有结晶器铜管下口（3），结晶器足辊设在结晶器铜管下口（3）处，所述结晶器足辊包含足辊一（4）和足辊二（5），足辊一（4）和足辊二（5）沿结晶器铜管（1）中心线两侧对称布置，足辊一（4）与足辊二（5）之间的距离L小于结晶器铜管下口（3）的内径。本实用新型的有益效果是：通过调整结晶器足辊开口度，结晶器铜管的使用寿命可延长50%，结晶器铜管的过钢量同样增加50%，降低了生产成本。

柔性传动式机械限位装置 1117

 0

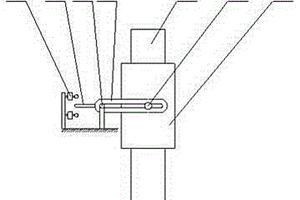

本实用新型涉及一种柔性传动式机械限位装置，属于冶金工业机械传动设备技术领域。技术方案是：包含限位开关（1）、限位挡杆（2）、限位挡杆固定销轴（3）、限位挡杆滑道（4）、传动油缸活塞杆（5）、限位挡杆油缸固定销轴（6）和传动油缸（7），限位挡杆滑道（4）的一端通过限位挡杆油缸固定销轴（6）与传动油缸（7）销轴连接上，另一端通过限位挡杆固定销轴（3）固定在支架上，限位挡杆（2）的一端与限位开关（1）连接，另一端通过限位挡杆固定销轴（3）与限位挡杆滑道（4）连接。本实用新型的有益效果是：通过柔性传动式机械限位能准确地实现双重保护，减少因限位的缺陷造成的频繁故障，结构简单，且安装方便，易于维护。

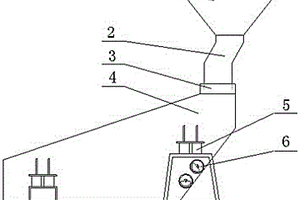

高炉槽下烧结矿振筛装置 691

 0

本实用新型涉及一种高炉槽下烧结矿振筛装置，属于冶金行业高炉上料系统设备技术领域。技术方案是：包含储料矿槽（1）、溜槽（2）、挡料板（3）、筛体（4）、减振垫圈（5）、激振器（6）和闸门（7），储料矿槽（1）下方设有溜槽（2），溜槽（2）依次通过闸门（7）和挡料板（3）与筛体（4）连通，所述筛体（4）上设有激振器（6），激振器（6）上设有减振垫圈（5），所述挡料板（3）包含前挡料板、后挡料板、左挡料板和右挡料板，所述后挡料板、左挡料板和右挡料板结构相同，所述前挡料板为分料挡料板，呈弧形。本实用新型的有益效果是：能够让下料频率与筛体振动频率一致，提高筛分效率；取消了的电振设备，节省了能耗。

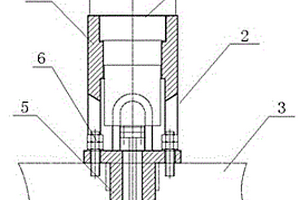

窄带钢精轧机液压平衡装置 898

 0

本实用新型涉及一种窄带钢精轧机液压平衡装置，尤其是两辊精轧机上辊液压平衡装置，属于冶金行业窄带钢精轧机设备技术领域。技术方案是：包含平衡液压缸（1）、连接部件（2）、轧机牌坊（3）、圆孔（4）、固定螺栓一（6）和固定螺栓二（8），所述连接部件包含套筒（7）和圆柱体（5），套筒（7）和圆柱体（5）构成一体结构，平衡液压缸的缸体设在套筒内，平衡液压缸与套筒通过固定螺栓二固定连接，圆柱体设在圆孔（4）内，设有圆柱体的套筒的端部通过固定螺栓一与轧机牌坊固定连接。本实用新型的有益效果是：增大了平衡力，减小了上辊传动侧轴承座与驱动液压缸的间隙，减少了轧机的冲击载荷，延长了轧机机列各部件的使用寿命。

连铸拉矫机立式减速机高速轴润滑结构 833

 0

本实用新型涉及一种连铸拉矫机立式减速机高速轴润滑结构，属于冶金行业连铸拉矫机技术领域。技术方案是：包含拉矫机立式减速机（1）、油气润滑加油孔（2）和拉矫机立式减速机高速轴端盖（3），拉矫机立式减速机高速轴端盖（3）与拉矫机立式减速机（1）固定连接，拉矫机立式减速机高速轴端盖（3）侧面设有油气润滑加油孔（2），油气润滑加油孔（2）与拉矫机油气分配器连通，所述油气润滑加油孔（2）呈直线型，沿拉矫机立式减速机高速轴端盖（3）侧面向内延伸至拉矫机立式减速机高速轴轴承内。本实用新型的有益效果是：防止由于连铸拉矫机立式减速机高速轴内的轴承缺油而导致高速轴抱死，减少停机次数，保证正常生产，提高生产效率。

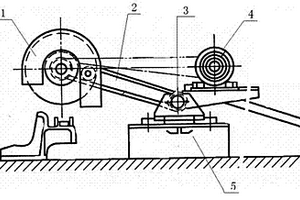

小型异型钢热锯装置 1089

 0

本实用新型涉及一种小型异型钢热锯装置，属于冶金行业小型异型钢轧件锯切设备技术领域。技术方案是：包含热锯片（1）、摆动杆（2）、摆动轴（3）、电动机（4）和底座（5），摆动杆（2）一端与热锯片（1）转动连接，另一端与摆动轴（3）转动连接，摆动轴（3）固定在底座（5）上，电动机（4）与热锯片（1）转动连接。当小型异型钢轧件通过热锯装置时，热锯片在摆动杆的作用下向轧件移动，并在电动机带动下转动，将轧件锯断。本实用新型的有益效果是：结构简单，工作可靠，热锯片更换方便，消耗小，工作噪声小。

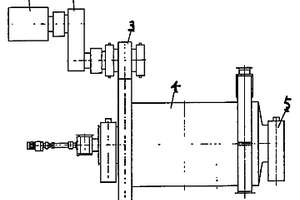

使用滚动轴承的节能型润磨机 640

 0

本实用新型涉及一种钢铁冶金工业球团生产用设备,特别是节能型润磨机。技术方案是组成包括驱动装置(3)、润磨机滚筒(4)、滚动轴承(5)和轴承座(6),驱动装置(3)与润磨机滚筒(4)连接,润磨机滚筒(4)的转动轴(7)与滚动轴承(5)匹配连接,滚动轴承(5)固定在轴承座(6)上。由于采用滚动轴承取代传统润磨机的钢基轴瓦或普通轴瓦,从而避免现有润磨机因筒体的挠性变形而导致的轴径与轴瓦局部的强烈滑动摩擦,要求配置的电机功率可比传统使用轴瓦的润磨机降低20%左右,可以降低润磨机的电机驱动功率,节约大量电能,减少润磨机维修周期、提高润磨机使用寿命。

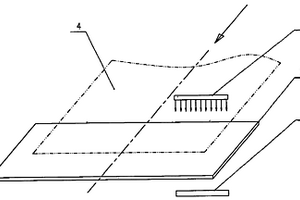

无窗口透光式导板 937

 0

本实用新型涉及冶金行业带钢处理生产线,尤其涉及带钢卷取前边缘位置控制器区域的导板。技术方案是导板(2)上方设有发射光源(1),下方设有光电接收器(3),导板(2)为一整体。当带钢在导板上方通过时,光电接收器收到发射光源发出的除去带钢遮挡以外的光线,计算机根据光电接收器接收光线强度的变化,即可计算出带钢的偏差,控制卷取机进行横移,本实用新型具有结构简单、投资少、方便之特点,消除了因卡钢造成的设备和工艺事故,确保带钢顺利通过探测区,提高了钢卷的卷取质量。

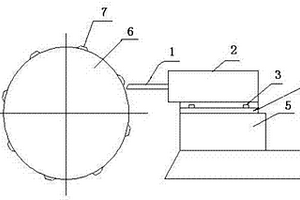

防滑带钢轧辊刻痕装置 662

 0

本实用新型涉及一种防滑带钢轧辊刻痕装置，属冶金机加工技术领域。技术方案是：包含铣刀头（1）、铣头电机（2）、固定底座（3）、紧固螺栓（4）、车床刀架（5）、轧辊（6）、凸台（7），铣刀头和铣头电机固定在固定底座上，固定底座通过紧固螺栓与车床刀架固定连接，铣刀头一侧设有轧辊，轧辊轴向设有若干个凸台。本实用新型的有益效果是：轧辊刻痕能够提高轧辊的摩擦力，增大轧制负荷，提高轧制节奏，降低轧制成本，并且轧辊刻痕不易脱落，不影响产品质量，具有结构简单，操作方便、安全之特点。

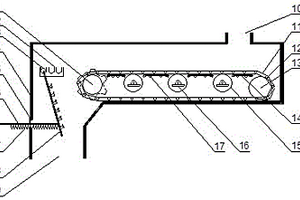

物料输送装置 1102

 0

本实用新型涉及一种物料输送装置，属于冶金行业物料输送设备技术领域。技术方案是：刮板机头轮（1）和刮板机尾轮（13）通过刮板机链条（11）传动连接，滑道（14）和托滚轮（15）间隔排列在链条（11）下方，滑道（14）设有滑道支撑（17），滑道支撑（17）固定在外壳（4）上，托滚轮（15）转动连接在轴承座（16）上；落料挡板（8）位于刮板机头轮（1）下方的出料口（9）处，落料挡板（8）的上端通过落料支撑（3）转动连接在卡槽（2）上，卡槽（2）设置在外壳（4）上，落料挡板（8）的下端与水平布置的伸缩杆（6）连接。本实用新型的有益效果是：避免刮板机链条被卡阻后造成的设备停机，减轻物料对下层皮带的冲击。

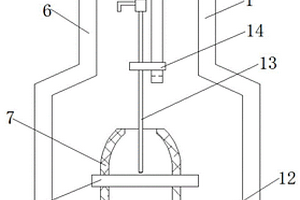

含铝耐低温热轧H型钢的冶炼装置 685

 0

本实用新型涉及钢冶炼技术领域，尤其涉及一种含铝耐低温热轧H型钢的冶炼装置，解决了现有技术中的无法实现对冶炼转炉熔池搅拌功率的调整，降低了熔池的搅拌效果的问题，包括支撑架和承接板连接的固定架、还包括有冶炼转炉和氧枪，所述支撑架和固定架之间设置有由安装架承载的冶炼转炉，所述冶炼转炉的底部开设有三个底吹孔，并贯通底吹通道，底吹通道上安装设置了流量控制阀；所述底吹通道的外围设置有冷却剂管。通过采用顶底复吹的冶炼方式，即使冶炼转炉的上部通过顶吹氧枪供应炼钢主要用氧，同时从冶炼转炉的喷嘴通入氧或惰性气体，有时伴之必要的粉剂吹入熔池，以增强熔池的搅拌和相应的冶金反应。

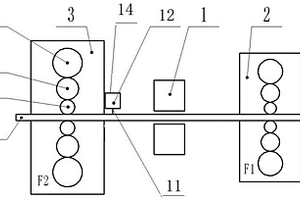

冷连轧机组防止乳化液逆流装置 805

 0

本实用新型涉及一种冷连轧机组防止乳化液逆流装置，属于冶金行业冷连轧机组设备技术领域。技术方案是：该装置设置在两架轧机之间，它包含毛毡（11）、支撑杆（12）和支撑架（14），按照带钢的轧制方向，支撑杆（12）通过支撑架（14）固定在后一架轧机的牌坊上，支撑杆（12）位于后一架轧机带钢入口的上方，毛毡（11）固定在支撑杆（12）上，毛毡（11）的下端自然下垂至带钢上；所述支撑架（14）固定在轧机的牌坊上，支撑杆（12）转动连接在支撑架（14）上；所述支撑杆（12）的两端设有转动手柄（13）。本实用新型的有益效果是：能够防止连轧机组乳化液逆流，保证厚度仪测量的准确度，提高成材率。

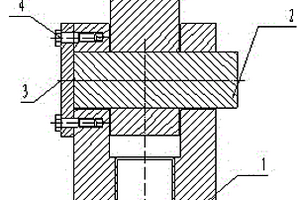

阀门驱动扁头和液压缸缸杆扁头连接销轴 908

 0

本实用新型涉及一种阀门驱动扁头和液压缸缸杆扁头连接销轴，属于冶金设备技术领域。包括销轴（2）、压板（3）、螺栓（4）、轴顶板（6）、定位槽（7）、螺栓孔（8）、螺栓孔（9），阀门驱动扁头（5）通过销轴（2）装配在油缸扁头（1）内，所述销轴（2）的顶端设置有圆形轴顶板（6），在轴顶板（6）顶部设置有长条形定位槽（7），所述压板（3）为长条形，长度长于定位槽（7），定位槽（7）的两端设置有螺栓孔（9），所述油缸扁头（1）的安装孔两侧外壁上设置有螺栓孔（8）。本实用新型装置能够有效的保证传动的安全可靠，防止销轴在设备运转时转动、串动造成传动失效的缺陷，避免设备发生故障。

板坯结晶器铜板水缝结构 696

 0

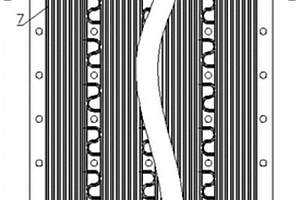

本实用新型涉及一种板坯结晶器铜板水缝结构，属于冶金行业连铸设备技术领域。技术方案是：包含螺栓孔、梯形水缝、“S”形水缝和结晶器铜板背面（5），结晶器铜板背面（5）设有多列螺栓孔，相邻两列螺栓孔之间设有多条并列布置且相互连通的梯形水缝；所述结晶器铜板背面（5）的多列螺栓孔包含最外侧的两列螺栓孔和中间的若干列螺栓孔，中间的每列螺栓孔中相邻两个螺栓孔之间分别设有“S”形水缝，所述“S”形水缝的两端分别与靠近螺栓孔的梯形水缝相连通。本实用新型的有益效果是：能够改善结晶器传热条件，促进结晶器冷却，均匀高效，使钢水在结晶器内连续地形成具有一定厚度和一定强度的均匀坯壳，延长其使用寿命、稳定生产、提高铸坯的质量。
