河北唐山有色金属冶金技术理论与应用

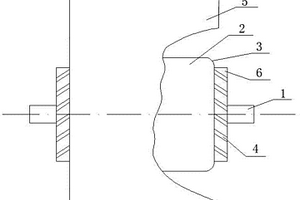

刮板机尾轮调节装置 684

 0

本实用新型涉及一种刮板机尾轮调节装置，属于冶金行业高炉煤粉输送设备技术领域。技术方案是：包含调节丝杠（1）、橡胶弹簧（2）、滑动块（3）、调节锁母（6）、后挡板（7）和前挡板（8），滑动块（3）固定在尾轮的传动轴上，调节丝杠（1）的一端与滑动块（3）螺纹连接，调节丝杠（1）的另一端通过前挡板（8）、橡胶弹簧（2）、后挡板（7）和调节锁母（6）固定在刮板机壳体（5）上。本实用新型的有益效果是：当链条出现卡阻或链轮中粘连过多粗煤时，能够进行自身调整，保证刮板机的正常运转。而且能够有效掌握刮板机的运转情况，降低设备故障频率，为生产的顺利进行提供有力的保证。

保证生产安全的护栏行走装置 823

 0

本实用新型涉及一种保证生产安全的护栏行走装置，属于冶金行业连铸机设备技术领域。技术方案是：挂缸平台（8）的上方设有护栏（9），护栏（9）上设有护栏豁口（10），位于护栏豁口（10）位置的挂缸平台（8）下方设有轨道（1），车（6）的下方两侧均设有车轮，车轮匹配设置在轨道（1）内；车（6）的上方一侧设有主体框架（2），主体框架（2）上方设有减速机（3）和电机（7），减速机（3）和电机（7）相连接，减速机（3）通过链条（5）与车（6）下方另一侧的车轮传动连接；移动护栏（4）焊接在车（6）上。本实用新型保障工人挂缸时的安全，保证天车座包时的顺畅，具有加工简单，维护和操作简便，安全性高等特点。

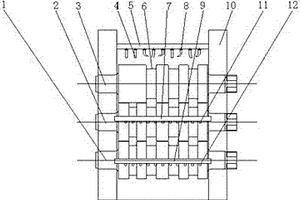

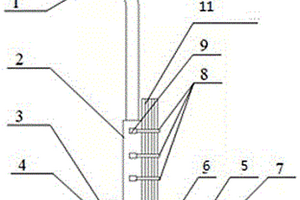

三辊轧机冷却装置 962

 0

本实用新型涉及一种三辊轧机冷却装置，属于冶金行业三辊轧机设备技术领域。技术方案是：下辊（1）、中辊（2）、上辊（3）、上辊冷却水梁（5）、上导卫横梁（7）和下导卫横梁（9）均固定在轧机机架（10）上，上辊冷却水梁（5）上设有多个波纹管（4），上导卫横梁（7）和下导卫横梁（9）上分别设有中辊冷却水管（11）和下辊冷却水管（12），中辊冷却水管（11）和下辊冷却水管（12）上分别设有多个均匀布置的水嘴。本实用新型的有益效果是：能够对上辊、中辊和下辊进行充分冷却，有效地减少断辊事故的发生，提高轧槽的轧制吨位。

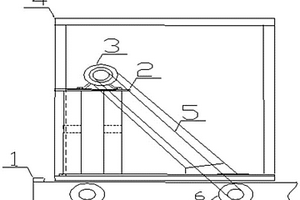

实验室用冷轧钢板样品运输装置 1013

 0

本实用新型涉及一种实验室用钢板样品运输装置，属于冶金行业实验室器械领域。装置包括推杆（1）、车架（2）、车轮轴（3）、车轮（4）、托架（5），所述车架（2）与托架（5）连接，车轮轴（3）装配在车架（2）下部，推杆（1）装配在车架（2）上，车轮轴（3）的两端装配有车轮（4）。本实用新型采用的托架上设有数个隔板，可视运输钢板样品的数量及厚度分别置于各隔板间，可防止钢板样品滑倒，避免钢板样品在滑倒过程中划伤样品表面，影响后续实验。本实用新型车架上设有可伸缩固定绑带，不使用时可缩至盒内，使用时分别从两侧拉出，围住钢板后用搭扣连接，可防止钢板在运输过程中发生侧滑，避免给钢板样品运输过程带来不便。本实用新型采用可伸缩推杆和可旋转托架，使该装置在闲置不用时，节约了占地空间。

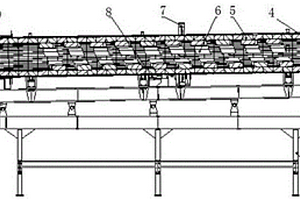

钢渣预热炉 872

 0

本实用新型涉及一种钢渣预热炉，属于冶金行业钢渣处理设备技术领域。技术方案是：调整支架（2）通过螺栓固定在固定支架（1）上，滚筒（4）转动连接在调整支架（2）上，电机（8）通过齿圈传动机构与滚筒（4）驱动连接，所述滚筒（4）呈倾斜状，滚筒（4）较高的一端设有入料口（3），滚筒（4）较低的一端设有燃烧器（10）和出料口（11），所述燃烧器（10）的火焰沿着滚筒（4）的轴向喷射，滚筒（4）的内部设有保温砖（5）和螺旋翻料器（6），所述螺旋翻料器（6）是由多个相互连接的螺旋翻料块（61）组成的螺旋状结构。本实用新型的有益效果是：物料翻转效果好，受热均匀，而且能够减小设备由于振动产生的噪声。

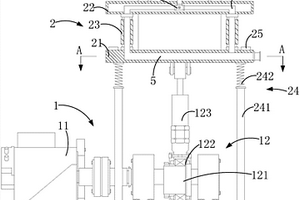

炼钢振动台 696

 0

本实用新型公开了一种炼钢振动台，涉及冶金设备技术领域，以缓解现有技术中存在的清理废钢时软水循环被暂停的技术问题。该炼钢振动台包括振动发生装置、振动台、结晶器、三通阀、进水管、出水管和循环水管；振动台设置于振动发生装置的上方，并与振动发生装置传动连接；结晶器安装于振动台；进水管、出水管和循环水管分别连接于三通阀的三个接口，且循环水管从结晶器穿过。本实用新型提供的技术方案能够使软水在清理废钢时仍保持循环。

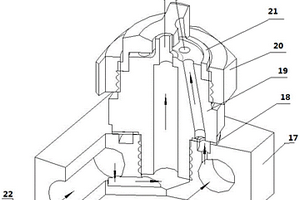

离心铸造冷型涂料喷涂用喷头 1010

 0

本实用新型涉及离心铸造冷型涂料喷涂用喷头，属冶金机械设备领域。包括底座（17）、垫片（18）、接头（19）、螺母（20）、盖子（21），所述底座（17）、盖子（21）装配在接头（19）的两端，垫片（18）装配在底座（17）与接头（19）之间，螺母（20）紧固在接头（19）与盖子（21）外端。采用上述技术方案所产生的有益效果在于：装置设计合理，喷头内涂料和气都是独立的流通通道，出口处利用气体的高压气流和出口的曲面打散涂料，使涂料雾化喷涂，保证了涂料的喷涂过程通畅及工件表面涂料均匀度。

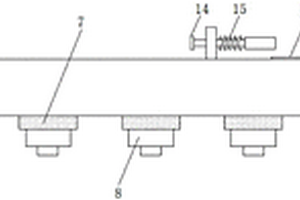

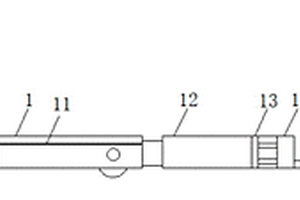

在线清除直缝焊管内毛刺的装置 1109

 0

本实用新型涉及冶金行业钢管机械设技术领域，且公开了一种在线清除直缝焊管内毛刺的装置，包括去毛刺装置，所述去毛刺装置的底部固定连接有滚轮，所述去毛刺装置的顶部活动连接有水箱。本实用新型解决了液压式刀杆在线清除内毛刺，但是液压刀杆备件和维修成本高，本实用新型通过伸缩器、打磨器和储蓄水管的配合，本方案通过伸缩器的顶部固定连接有伸缩立柱，并且在伸缩立柱的顶部固定连接有打磨器，通过位于打磨器的正面上固定连接的圆弧块，而达到了对毛刺进行去除，并且通过储蓄水箱配合上喷洒器进行洒水，而达到了对打磨器进行冷却，减少打磨器的打磨出现的损耗。

改进型分段吹扫装置 1030

 0

本实用新型提供一种改进型分段吹扫装置，涉及冶金设备技术领域。该改进型分段吹扫装置，包括钢管，所述钢管的两侧均固定安装有密封块，所述密封块远离钢管的一侧固定安装有安装杆，所述安装杆远离密封块的一端固定安装有安装座，所述安装座的内部开设有安装孔。该改进型分段吹扫装置，通过设置钢管、密封块、安装杆、安装座、安装孔、出气孔、出气管、喷气管、喷气嘴和压缩空气接入孔，把该分段吹扫装置安装在F4挡辊里面，实行分段控制，当生产0.5以下机薄料时，将F4出口的老吹扫装置关闭，而安装在挡辊里面的吹扫装置继续处扫，这样既不会将带钢吹跑，而且带钢表面残留的乳化液继续吹掉，很好地保持了带钢表面清洁度。

抑制皮带顽固性跑偏的改造装置 843

 0

本实用新型涉及一种抑制皮带顽固性跑偏的改造装置，属于冶金行业烧结机设备技术领域。技术方案是：滚筒的中部表面覆盖橡胶层（2），滚筒的两端部（6）不设有橡胶层（2），滚筒的端部与中部的橡胶层(2)之间形成台阶结构(3)，所述台阶结构(3)为圆弧过渡台阶；滚筒中部的橡胶层(2)宽度略小于皮带(5)的宽度，所述滚筒的两端部(6)分别设有多道相互平行的凸棱(4)，凸棱(4)与皮带(5)运动方向呈45度角倾斜布置。本实用新型的有益效果是：改变外力的强行控制，恢复皮带(5)机配重小车或配重滚筒等的正常运行功能，起到保护皮带(5)的作用，稳定生产。

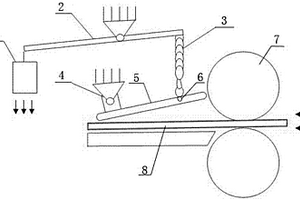

有效解决粗轧钢坯翘头的反引板装置 1091

 0

本实用新型涉及一种有效解决粗轧钢坯翘头的反引板装置，属于冶金行业轧机设备技术领域。技术方案是：支撑杆（2）的一端设有砝码（1），支撑杆（2）的另一端设有铁链（3），砝码（1）、支撑杆（2）和铁链（3）构成一个杠杆机构，杠杆机构的支点位于支撑杆（2）中部；铁链（3）的端部与反引板（5）一端连接，该端的反引板（5）端面与轧机的上轧辊（7）相匹配；反引板（5）另一端连接可摆动的吊杆（4）；反引板（5）上靠近铁链（3）的位置设有弹簧（6），弹簧（6）连接在轧机的机架上。本实用新型保证了粗轧正常轧制，避免了粗轧翘头引起的堆钢事故，提高了生产效率；具有加工简单，成本低，维护和操作简便，安全性高等特点。

双管耐高温测温枪 727

 0

本实用新型涉及一种双管耐高温测温枪，属于冶金行业测温设备技术领域。技术方案是：包含测温枪枪体（1）、补偿导线（4）、测温枪枪头（5）和拉环（7），测温枪枪体（1）的前端设有测温枪枪头（5），测温枪枪体（1）的尾端设有拉环（7），所述测温枪枪体（1）包含测温枪外管（2）和测温枪内管（3），测温枪内管（3）的长度小于测温枪外管（2）的长度，补偿导线（4）设在测温枪内管（3）内，补偿导线（4）的一端与测温枪枪头（5）连接，补偿导线（4）的另一端从测温枪内管（3）的尾端穿出。本实用新型的有益效果是：采用内外双层枪管，可以大大减少补偿导线烧坏的机率，延长使用寿命，为生产提供可靠的温度数据。

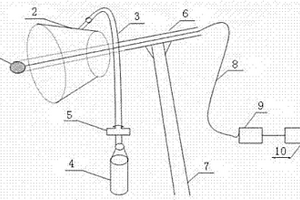

测量高温铸坯表面温度的装置 1012

 0

本实用新型涉及一种测量高温铸坯表面温度的装置，属于冶金行业连铸设备技术领域。技术方案是：包含热电偶（1）、喷气吹扫头（2）、软管（3）、氩气罐（4）、保护套管（6）、手持支架（7）、热电偶导线（8）、热电偶模块（9）和计算机（10），热电偶（1）的周围设有喷气吹扫头（2），所述喷气吹扫头（2）通过软管（3）与氩气罐（4）连接，热电偶（1）设在保护套管（6）上，所述保护套管（6）固定在手持支架（7）上，热电偶导线（8）的一端与热电偶（1）连接，热电偶导线（8）的另一端与热电偶模块（9）的输入端连接，热电偶模块（9）的输出端和计算机（10）传输连接。本实用新型的有益效果是：方便携带，测量误差小，成本低。

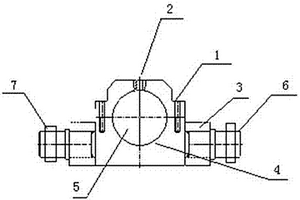

小型钢板桩精轧机液压缸换辊托架装置 801

 0

本实用新型涉及一种小型钢板桩精轧机液压缸换辊托架装置，属于冶金行业钢板桩精轧机设备技术领域。技术方案是：包含固定螺栓（1）、分体压盖（2）、横梁（3）、内套（4）、缸杆孔（5）、轴（6）和行走轮（7），内套（4）固定在轴（6）上，轴（6）的两端分别设有行走轮（7），分体压盖（2）通过固定螺栓（1）与内套（4）固定连接，分体压盖（2）与内套（4）之间设有缸杆孔（5），横梁（3）固定在轴（6）上。本实用新型的有益效果是：采用分体式结构，安装时不需要加热内套，简单方便，提高工作效率，使用寿命由原来的一个月延长到5个月以上，避免了轧辊脱落现象。

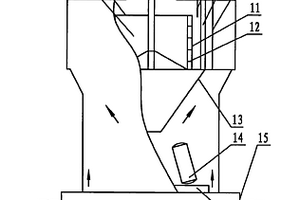

外循环式立磨 984

 0

一种冶金矿山、建材行业的物料粉磨装置,特别是一种外循环式立磨,主要由选粉和研磨两部分组成,所述选粉部分的选粉机与磨辊呈上下立式结构位于壳体内组合成立磨,该立磨的进风口分上下两部分,上进风口设置在选粉机侧面,下进风口设置在立磨磨盘的下部。物料靠机械式外循环,消除了传统的辊式磨的缺陷,降低了气力电耗,大幅度减小了靠气力在磨内提升的动力消耗,保证了磨机运行的稳定性,节能效果显著。

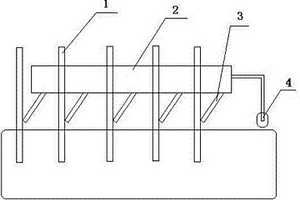

轧机乳化液磁棒过滤冲淋装置 790

 0

本实用新型涉及一种轧机乳化液磁棒过滤冲淋装置，特别适用于冶金行业冷轧轧机磁棒过滤系统。技术方案是：包含磁棒（1）、冲淋梁（2）、冲淋喷嘴（3）、喷淋泵（4），若干根磁棒平行均匀布置，冲淋喷嘴一端连接冲淋梁，另一端靠近磁棒，冲淋喷嘴与磁棒一一对应，冲淋梁连接喷淋泵。在生产时，启用磁棒过滤器的同时启用喷淋泵，冲淋喷嘴对准磁棒喷射乳化液，冲淋掉磁棒上吸附的轧制油，回到乳化液槽内。本实用新型的有益效果是：降低轧制油的消耗，减少浪费，降低生产成本，具有制作简单、操作方便、易于维修等特点。

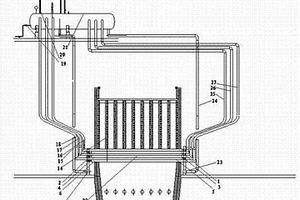

竖炉双向交叉冷却水梁 1127

 0

一种竖炉双向交叉冷却水梁,属于冶金设备技术领域,用以克服现有水梁冷却效果差、易变形、弯曲、磨穿漏水、使用寿命短等缺陷,其技术方案是:它由汽包、分水器、水梁组成,汽包与分水器之间有进水管连接,分水器与水梁的多根冷却管相连接,冷却管通过蒸汽管与汽包相连接,其改进之处是,分水器为两个,分别与汽包和水梁的多根冷却管的一端相连接,多根冷却管的另一端分别有蒸汽管与汽包相连接。本实用新型的有益之处是:由于采用了两个分水器和多根冷却管从两侧交叉对水梁进行冷却,有效地提高了冷却效果,水梁的使用寿命有了显著的提高。本实用新型的一个实施例的水梁的使用寿命比原来提高了6倍,可使用24个月以上。

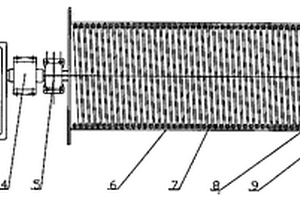

磁辊输料布料器 752

 0

本实用新型涉及钢铁冶金烧结行业中的分料设备,尤其是一种磁辊输料布料器。包括电机、高速联轴器、减速机、低速联轴器、轴承座、圆辊,电机输出轴通过高速联轴器与减速机输入轴连接,减速机输出轴通过低速联轴器与圆辊轴连接,圆辊辊体内装有环绕其内壁布置的磁力线圈,轴承座上设置有与该磁力线圈连接的电滑环。本实用新型的辊体表面形成磁场,在输送物料的过程中,物料同时受重力和磁力的双重作用,自身重量大的大颗粒首先脱离圆辊进入台车,重量小的小颗粒最后脱离圆辊,形成良好的偏析效果,物料的自身重量是决定物料脱离布料器的决定因素,因此其分级作用稳定可靠;本实用新型的外形、安装尺寸与现有圆辊布料器相同,能够实现互换。

结晶器放射源存取一体罐 1003

 0

一种结晶器放射源存取一体罐，属于冶金放射源检测设备技术领域，用于存储和安全取放结晶器放射源。其技术方案是：放射源放置在铅罐体的罐体下部，把手焊接在顶杆的上端，顶杆穿过铅罐体的顶部圆孔伸入到铅罐体的罐体中，套筒套在顶杆上，夹杆焊接在顶杆的下端，弹簧套在套筒上方的顶杆上，夹杆为水平直杆，夹杆与放射源取放孔相匹配，底盖的一侧有可转动的拉杆与铅罐体相连接，底盖的另一侧有挂钩与铅罐体为可拆卸连接。本实用新型集存储放射源装置和取放放射源工具为一体，存取放射源的全程都可避免操作人员与放射源接触，减少辐射危害，提升操作职业健康指数，具有结构简单、使用安全可靠、效果良好的优点，在本行业中有显著的推广使用价值。

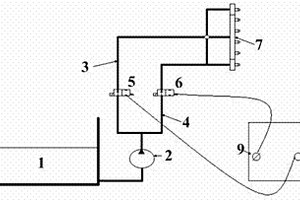

冷轧平整机平整液喷射系统 750

 0

本实用新型涉及一种冷轧平整机平整液喷射系统，属于冶金行业冷轧设备技术领域。技术方案是：平整液喷射梁（7）上设有若干个喷射头，且通过主供液管路（3）和副供液管路（4）与供液泵（2）连接，供液泵连接平整液混合液箱（1），主供液管路上设有主供液管路控制电磁阀（5），主供液管路控制电磁阀与平整液供给按钮（8）连通，副供液管路上设有副供液管路控制电磁阀（6），副供液管路控制电磁阀与平整液喷射切换按钮（9）连通。本实用新型的有益效果是：可针对不同宽度的带钢来控制平整液的喷射宽度，有效的清理带钢表面的缺陷，满足工艺润滑的要求，同时降低了平整液的吨钢消耗。

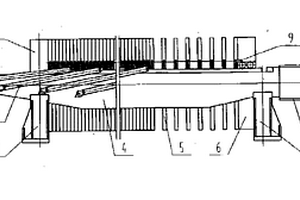

机电液一体化风琴式拉开卸饼压滤机 901

 0

本实用新型涉及一种机电液一体化风琴式拉开卸饼压滤机,属于固液分离设备,该机主要由主梁、滤板、顶紧油缸等部件构成,顶紧油缸的活塞杆头与可动顶紧板相联,该板通过其两侧滑轮组架吊挂在两主梁上;滤板等分成若干组并通过其两侧吊耳吊挂在两主梁上,每一组中的滤板靠活动联结板联结为一组,最前的一组滤板的第一块滤板与可动顶紧板相联,其余各滤板组的第一块滤板分别与拉板油缸的活塞杆铰接,该拉板油缸固定在主梁外侧。本实用新型适用于冶金、建材、化工和矿山等行业固液分离作业。

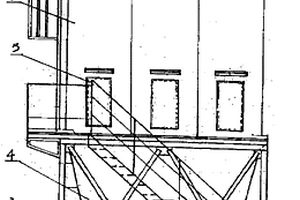

电动反吸风袋式除尘器 1105

 0

本实用新型公开了一种电动反吸风袋式除尘器, 主要由支架、箱体、灰斗、电动阀、螺旋机、排风管, 反吸风管 组成, 本实用新型结构简单, 体积小, 重量轻, 除尘效率高, 除尘效 率可达99.5%以上, 适用范围广不需压缩空气可广泛用于粉尘浓度高达50g/m3的水泥、冶金、机械、电力、化工等行业, 是理想的环保除尘设备。

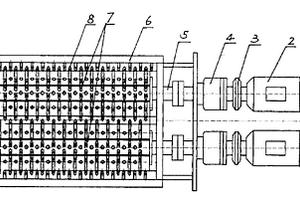

对齿破碎机 891

 0

本实用新型涉及应用于矿山、建材、燃料、冶金、化工等领域中初级破碎的粉碎机械,特别是一种对齿破碎机。该机包括电机、液力耦合器、星行减速器、传动轴、机架,该机架上部一侧并列装有由电机、液力耦合器、星行减速器、传动轴构成的双套动力机构,机架上部另一侧的机箱内并列装有与该双套动力机构传动连接的一对齿辊,两齿辊上的齿钉呈交错状排列。该对齿破碎机具有结构简单、产量大、破碎比高、出料粒度均匀、密封性好等优点,特别适宜大型矿山进行矿石破碎。

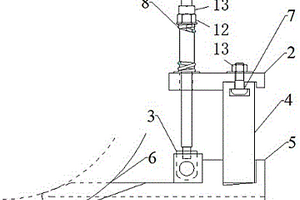

型钢轧机导卫拉杆式装配结构 644

 0

本实用新型涉及一种型钢轧机导卫拉杆式装配结构，属于冶金行业型钢轧制设备技术领域。技术方案是：配重压板（2）通过T型固定螺丝（7）固定在导卫横梁（4）上，导卫拉杆（1）从配重压板（2）上穿过，导卫拉杆（1）的一端通过拉杆转轴套（3）、转轴（10）和导卫转轴套（9）与卫板（5）相连接，导卫拉杆（1）的另一端设有反旋螺母（12）和正旋螺母（13），反旋螺母（12）与配重压板（2）之间的导卫拉杆（1）上设有压缩弹簧（8）。本实用新型的有益效果是：能够有效保障型钢复杂孔型轧辊导卫装配质量与装配精度，提升导卫在轧制中的稳定性，避免对产品质量造成影响。

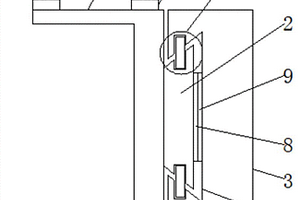

延长张紧装置使用寿命的装置 848

 0

本实用新型公开了一种延长张紧装置使用寿命的装置，涉及冶金设备技术领域。该延长张紧装置使用寿命的装置，包括活动辊座，所述活动辊座的右侧固定连接有卡接块，所述活动辊座的右侧设置有活动架座，所述活动架座的左侧开设有卡接槽，所述卡接块位于卡接槽的内腔，所述卡接块的顶部和底部均开设有第一凹槽，所述卡接槽内壁的顶部和底部均开设有第二凹槽，所述第一凹槽的外侧与第二凹槽的外侧相连通。该延长张紧装置使用寿命的装置,通过卡接块、卡接槽、第一凹槽、第二凹槽、固定块、第一吸铁石和第二吸铁石的结构设计，从而解决了长期使用导致活动装配的辊子与旋转辊装配的辊子就不再平行的问题。

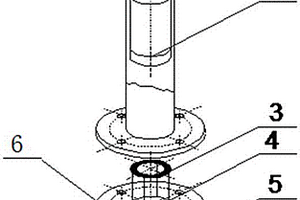

竖炉汽包排污装置 973

 0

本实用新型涉及一种竖炉汽包排污装置，属于冶金行业竖炉汽包排污设备技术领域。技术方案是：包含液位计竖管（1）、浮子（2）、平垫（3）、支架（4）、排污管（5）和法兰盘（6），液位计竖管（1）内设有浮子（2），液位计竖管（1）与法兰盘（6）连接成一体结构，平垫（3）固定在支架（4）上，支架（4）固定在法兰盘（6）上，支架（4）设在液位计竖管（1）内，法兰盘（6）上设有与液位计竖管（1）相连通的排污管（5）。本实用新型的有益效果是：能够防止竖炉汽包水位计排污时堵塞，避免造成液位计显示失真。同时也避免了堵塞后人工疏通带来的喷伤和烫伤安全隐患。

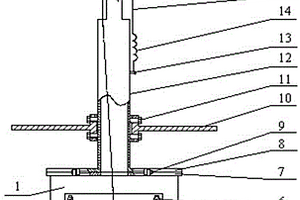

连铸结晶器液态渣取样装置 847

 0

本实用新型涉及一种连铸结晶器液态渣取样装置，属于冶金检测设备技术领域。装置包括锥体（1）、锥头（3）、锥盖（8）、锥盖钢管（12）、手柄（17），所述锥头（3）、锥盖（8）位于锥体（1）上下两端，构成容纳液态渣的腔体，锥盖（8）与锥体（1）通过连接螺栓（9）连接，所述锥盖钢管（12）与锥盖（8）连接，所述手柄（17）与锥盖钢管（12）连接。本实用新型的有益效果是，装置具有破渣、定量存储和取样渣满指示功能，所取得的渣样仅包含液态渣，不包括粉渣烧结渣和钢水，不会造成钢水、液渣的波动，操作安全、方便，对连铸生产影响小。

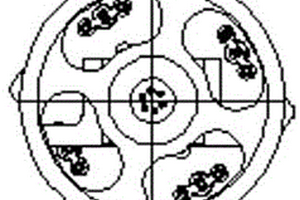

钢渣提纯机破碎辊 1015

 0

本实用新型涉及一种钢渣提纯机破碎辊，属于冶金行业钢渣处理设备技术领域。技术方案是：包含辊轴（2）、击打锤（4）、连接盘（5）和隔套（6），辊轴（2）上设有多个连接盘（5），相邻两个连接盘（5）之间设有击打锤（4）和隔套（6），所述隔套（6）固定在两个连接盘之间的辊轴（2）上，所述击打锤（4）包含摆臂（41）和锤头（42），摆臂（41）的一端通过销轴转动连接在两个相邻的连接盘（5）上，摆臂（41）的另一端和锤头（42）连接在一起成一体结构。本实用新型的有益效果是：对钢渣的锤击效果好，能够使渣鉄彻底分离，保证铁品位达到95%以上，满足钢铁企业冶炼的使用要求，而且避免了击打锤摆臂发生断裂现象。

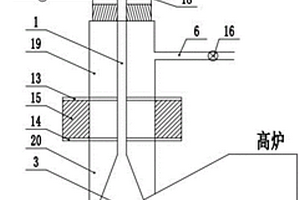

在线提尺型雷达探尺 863

 0

本实用新型公开了一种在线提尺型雷达探尺，涉及冶金领域，包括导波管，导波管的顶端固定连接雷达主机，雷达主机固定连接电极，雷达主机固定连接第一进气管，导波管的底端固定连接喇叭天线，导波管的外部套设并固定连接固定座，固定座内设有气体腔，固定座的底端固定连接第一外管，第一外管的下方设有第二外管，本实用新型通过设置导波管、雷达主机以及喇叭天线、固定座、第一球阀、第二球阀、第三球阀以及与高炉相通第一外管和第二外管，从而能够使工作时喇叭天线探入高炉内，精准探测高炉料位，并且能够在带压高温煤气的高炉生产环境下，整体将雷达主机取出，提到安全腔体内部，隔绝内外气体，达到在线测量检修的问题。

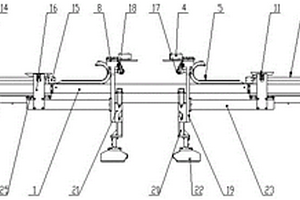

光电自控式热镀锌板生产用气刀挡板 757

 0

本实用新型涉及一种光电自控式热镀锌板生产用气刀挡板，属于冶金行业热镀锌板技术领域。技术方案是：横梁长度与气刀的大梁长度一致，共同置放于气刀升降机上，横梁位于两支气刀的大梁中间；横梁上左右对称分别安装两套相同的光电控制系统、移动滑台系统、移动梁系统和防撞系统。本实用新型使气刀挡板结构合理，实现强敏感度控制式气刀挡板，使锌板边部锌面宽度更趋一致，锌层厚度更趋均匀平整，提高锌板边部质量，降低锌耗、提高效益。
