齿轮油加油车 895

 0

本实用新型涉及一种齿轮油加油装置，尤其是冶金行业减速机或箱体式齿轮润滑设备的齿轮油加油车，包含盛油桶（1）、油泵（2）、溢流阀（3）、软管（4）、控油阀门（5）、底盘小车（6），盛油桶与油泵固定在底盘小车上，盛油桶与油泵通过管路连通，油泵出口处设有三通，三通一端连接溢流阀，另一端连接软管，溢流阀出口连通盛油桶，软管上设有控油阀门。加油时，打开油泵和控油阀门进行加油，油加好后关闭控油阀门，齿轮油通过溢流阀流回盛油桶。本实用新型的有益效果是：可以对多个加油点进行加油，不必频繁启闭油泵，减少油品洒落，避免浪费，具有操作简单，安全环保，自由灵活之特点。

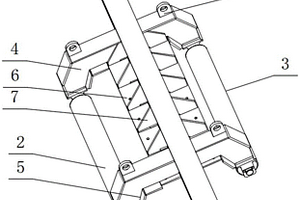

自动调心托辊组 760

 0

本实用新型涉及一种自动调心托辊组，其包括机架、托辊横梁、托辊、左挡辊以及右挡辊；其中，所述托辊横梁通过一回转轴枢接于机架上；所述托辊安装于托辊横梁上；所述左挡辊和右挡辊分别位于托辊的左右两侧，其分别通过一轴承枢接于机架上；所述左挡辊和右挡辊分别抵接于托辊横梁上。本实用新型的自动调心托辊组的调偏力度强，调偏幅度大，动作灵敏，平稳可靠，减小了设备的摩擦阻力，噪音小，延长了输送带的使用寿命，可以广泛的用于矿山、港口、电力、冶金等众多行业。

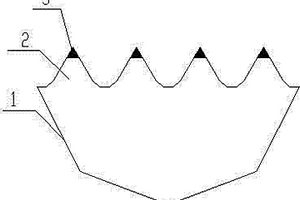

金属冷热切圆锯片 810

 0

本实用新型涉及冶金锯片，具体是一种金属冷热切圆锯片。包括锯片本体，所述锯片本体外缘分布有平顶锯齿，锯片本体与平顶锯齿为整体一次成型结构，所述平顶锯齿顶部通过层层堆焊熔覆成型有与其融合为一体的锯齿齿尖。本实用新型的齿尖是熔覆硬化结构，具有很高的连接强度，能适应高速锯切工件的需要，锯片使用一次后，只需在平顶部位再次熔覆成形、修磨后即可使用，锯片外径尺寸可保持稳定不变；锯片体与齿尖可采用不同合金材料，以实现不同性能。如片体采用低碳、超低碳成份设计，配以适当合金化措施，经热处理后则具有良好的塑韧性、耐冲击性和适中的强度；齿尖采用高合金、复合成份设计，则制成超硬化、耐磨损切削刃口，提高锯片单次使用寿命。

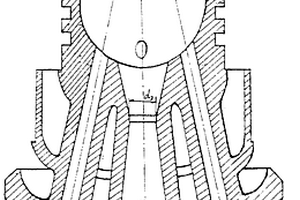

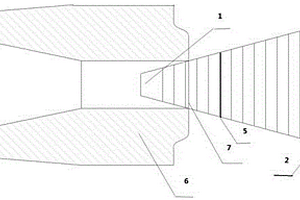

混合孔型多孔氧枪喷头 827

 0

本实用新型涉及一种冶金转炉炼钢设备,特别是转炉用氧枪喷头。技术方案是:由枪头(1)、喷吹孔组成混合孔型多孔氧枪喷头,枪头的中间设有拉瓦尔型孔(2),四周设有若干直筒型孔(3、4)或突扩型孔,采用本实用新型进行吹炼时,枪头中间的大拉瓦尔型孔(2)主要用于去碳升温,四周的直筒型孔(3、4)主要用于化渣,这样,转炉炼钢吹氧过程中的化渣与去碳升温的问题可以得到圆满解决,具有结构合理、使用方便、提高吹炼效果等特点。

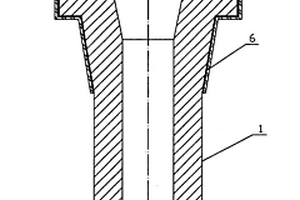

用于连铸保护浇钢用钢包长水口 1032

 0

本实用新型涉及一种用于连铸保护浇钢用钢包长水口,属冶金连铸设备技术领域。提供了一种用于连铸保护浇钢用长水口,能有效的防止长水口吸气造成钢水二次氧化和二次吸氮,既可用于方坯连铸又能用于各类型板坯连铸机。组成中包括由耐火材料制作成的长水口本体,其上端的内侧装有耐火纤维制成的透气密封圈,上端的外部由钢壳包裹,水口本体与钢壳下端用耐火泥料填充密封,钢壳上设有吹气管,改进为长水口本体的上端面为平面,钢壳上设有若干个定位销,支撑在长水口本体上。具有过气面积较大,可达到80～90%,气流通畅、保护效果好、制作容易、使用寿命长等优点。

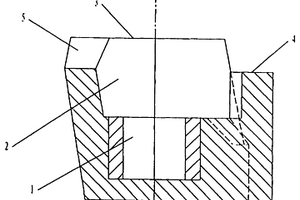

中间包钢水净化装置 970

 0

一种中间包钢水净化装置,属冶金中间包技术领域,用于解决现有中间包缺乏适宜挡墙,钢水流场紊乱,钢渣难以上浮等使用缺陷。该装置与中间包包头部位匹配,腔体内由下至上分为净化桶腔、扇形腔,扇形腔大于净化桶腔,扇形墙高于腔状体上沿,高出段上有溢流口。浇铸时钢水先注入下净化桶腔,之后平稳上升进入扇形腔,然后由溢流口溢流到中间包内,可有效缓解钢水流动速度,钢水中夹杂物可充分上浮,可全面提高中间包钢水的纯净度,可与中间包工作衬形成牢固整体,抗钢水冲刷侵蚀能力强、使用寿命长,可对包头部位起保护作用,延长包头耐材的寿命,进而大幅提高中间包使用寿命;适宜在连铸生产的中间包上采用。

检修用穿带平台 853

 0

本实用新型公开了一种检修用穿带平台，属于冶金设备技术领域，解决了现有的检修过程撤带和穿带的效率低的技术问题。平台包括横梁、第一辊轴和第二辊轴；横梁可拆卸设置于锌锅上方；第一辊轴和第二辊轴相对设置于横梁的两侧，第一辊轴的轴线和第二辊轴的轴线均与横梁的长度方向平行，其中，第一辊体的底端和第二辊体的底端均低于横梁的底面。本实用新型提高了撤带和穿带的效率，节约了检修时间。

钢包上水口直径在线测量工具 940

 0

一种钢包上水口直径在线测量工具，涉及一种钢包上水口直径在线测量工具，属于冶金设备技术领域。包括插入端（1）、把持端（2）、测量端（4），所述插入端（1）、把持端（2）和两条测量端（4）构成梯形截面形状测量体。本装置解决了在高温、狭小空间环境下上水口直径不能测量的难题，实现了钢包上水口直径在线检测，实现了测量工具与上水口出口圆形边线接触点相吻合，提高了水口直径测量的精确度。此测量工具结构简单、使用方便。通过调整相关尺寸，可用于不同直径测量，及常规测量工具测量困难的环境。

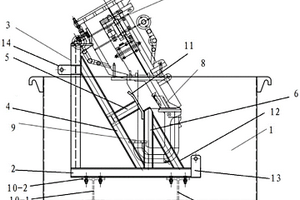

炉鼻子端头溢流实验平台 1030

 0

本实用新型公开了一种炉鼻子端头溢流实验平台，属于冶金设备技术领域。所述炉鼻子端头溢流实验平台包括：支撑平台固定设置在箱体内；第一支架的第一端固定设置在支撑平台上，第一支架的第二端支撑炉鼻子端头的顶部；第二支架的第一端与支撑平台固定连接，第二支架的第二端与第一支架固定连接；第三支架的第一端与第二支架的中部固定连接，第三支架的第二端支撑炉鼻子端头的中部；第四支架的第一端与支撑平台固定连接，第四支架的第二端支撑炉鼻子端头的底部。本实用新型炉鼻子端头溢流实验平台可以模拟炉鼻子排渣系统在线运转情况，从而可以检验备件状态，决定是否上线使用。

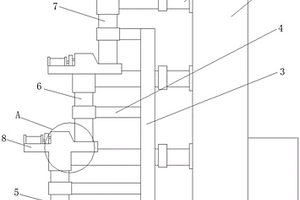

提高作业效率的提升机设备 725

 0

本实用新型涉及冶金行业机械设备技术领域，尤其涉及一种提高作业效率的提升机设备，解决现有空分塔珠光砂仅能在其顶部进行充装的缺点，包括地坑、分馏塔和竖向设置于地坑和分馏塔之间的立杆，所述立杆的一侧分别通过螺栓固定有水平设置的三个稳定架，立杆通过稳定架分别固定有第一提升机、第二提升机和第三提升机，所述第一提升机、第二提升机和第三提升机的顶部均安装有水平方向设置的固定板，所述固定板的一侧通过螺栓固定有步进电机，固定板的另一侧连接有导料管，本实用新型在原有空分塔基础上对珠光砂提升系统重新优化设计，以节省时间、减少人力、提升效率、环保的实用改造装置。

连铸钢包转台升降装置 893

 0

本实用新型涉及一种连铸钢包转台升降装置，属于冶金行业连铸生产设备技术领域。技术方案是：包含导轨、起落架（5）、柱塞缸（6）、回转臂（8）和钢包平台（9），在回转臂（8）上设置两个起落架（5），柱塞缸（6）分别与两个起落架（5）驱动连接，所述起落架（5）设在导轨上，导轨固定在回转臂（8）上，钢包平台（9）固定在起落架（5）上。通过柱塞缸驱动起落架，使起落架沿回转臂上的导轨上下移动，从而实现钢包在回转臂上的升降。本实用新型的有益效果是：能够使钢包在回转臂上进行升降，起到和能够升降的钢包回转台同样的浇注效果，满足钢流保护浇注的要求。

薄规格钢板拉伸试样手动划刻标距装置 883

 0

本实用新型涉及一种薄规格钢板拉伸试样手动划刻标距装置，属于冶金验检测设备技术领域。包括底座（1）、工作面（2）、固定装置、标距板（9）、划笔（13），所述工作面（2）设置底座（1）上，固定装置、定位装置分别装置于工作面（2）两侧。本实用新型的有益效果是：具有操作简单、装卸方便、小巧灵活、适应多种标距规格、精确度高、避免影响断裂等优点，可弥补手动刻划的操作误差，达到全自动拉伸试验机的效果，适用于手动拉伸试验机的安装推广使用。

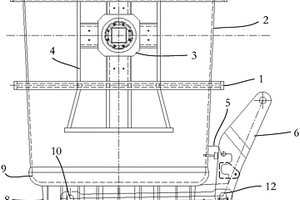

钢包 943

 0

本实用新型涉及冶金技术领域，特别涉及一种钢包，包括：钢包座、钢包底、筒体、耳轴装置及倾翻装置。钢包底的下端与钢包座固定连接，钢包底的上端与筒体的下端固定连接；筒体的厚度小于钢包底的厚度，筒体的外边缘与钢包底的外边缘平齐；耳轴装置固定在筒体上，耳轴用于连接动力设备吊取钢包；倾翻装置与钢包座、钢包底及筒体连接，倾翻装置用于倾覆钢包倒出钢包内的钢液。本实用新型实施例提供的钢包，钢包底的下端与钢包座固定连接，钢包底的上端与筒体的下端固定连接；筒体的厚度小于钢包底的厚度，筒体的外边缘与钢包底的外边缘平齐，增大了钢包的容量，提高了转炉产能及效率。

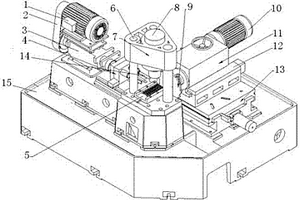

轻轨铣钻一体机 937

 0

本实用新型涉及一种轻轨铣钻一体机，属于冶金行业轻轨加工生产设备技术领域。技术方案是：钻孔机构中的钻孔电机（1）和钻头（14）驱动连接；夹紧机构中的钳口（5）固定在底座（15）上，液压缸（8）位于钳口（5）的上方；铣切机构中的铣切电机（10）和铣切刀盘（9）驱动连接，铣切电机（10）和铣切刀盘（9）固定在铣切轴向调整滑台（12）上，铣切轴向调整滑台（12）设在铣切进给调整滑台（13）上，铣切进给调整滑台（13）设在底座（15）上；钻孔机构中的钻头（14）的中心线与铣切机构中的铣切刀盘（9）的中心线垂直布置。本实用新型的有益效果是：集轻轨钻孔和铣切于一体，结构简单，能够提高轻轨的加工效率和加工质量。

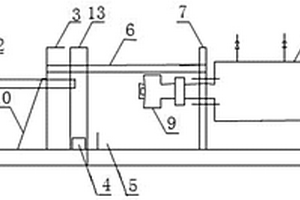

连铸机拉矫辊拆装专用液压顶箱装置 724

 0

本实用新型涉及一种连铸机拉矫辊拆装专用液压顶箱装置，属于冶金行业连铸机设备技术领域。技术方案是：主框架（2）上从左至右依次设有立柱二（11）、立柱一（3）、活动垫架（13）、支架一（7）和支架二（8），立柱二（11）与立柱一（3）之间设有拉筋二（12），立柱一（3）与支架一（7）之间设有拉筋（6），活动垫架（13）与支架一（7）之间设有定位导向板一（4）和定位导向板二（5），支架一（7）的左右两侧分别设有可更换套筒（9）和油缸（1）。本实用新型的有益效果是：能够提高连铸机拉矫辊的维修效率，避免拉矫辊拆卸时受到损坏，减轻工人的劳动强度，改善工人的工作环境，安全可靠。

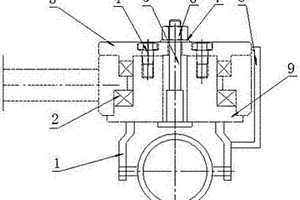

高炉液压泥炮吊挂机构固定结构 676

 0

本实用新型涉及一种高炉液压泥炮吊挂机构固定结构，属于冶金行业高炉炼铁生产设备技术领域。技术方案是：包含吊挂机构（1）、轴承（2）、轴承压盖（3）、压盖螺栓（4）和转臂轴套（9），吊挂机构（1）的轴穿入转臂轴套（9）内，轴承压盖（3）设在转臂轴套（9）的上方，轴承压盖（3）与转臂轴套（9）通过压盖螺栓（4）固定连接，在吊挂机构（1）与轴承压盖（3）之间安装立轴（5），并且将吊挂机构（1）与轴承压盖（3）用连接板（8）焊接形成一个整体结构。本实用新型的有益效果是：消除了泥炮吊挂机构和轴承压盖之间相对转动，避免了对压盖螺栓的剪切，延长液压泥炮在线使用寿命，降低了设备故障频率。

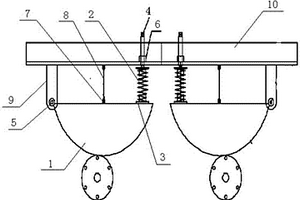

弹簧式半圆烧结台车阻力器 977

 0

本实用新型涉及一种弹簧式半圆烧结台车阻力器，属于冶金行业烧结设备技术领域。技术方案是：包含两个结构相同的半圆制动装置，所述半圆制动装置包含半圆刹车轮（1）、压簧（2）、弹簧座（3）、弹簧压力调整螺栓（4）、销轴（5）、压簧调正螺母（6）、半圆制动器吊耳（7）和固定板（9），固定板（9）的一端固定在阻力器横梁（10）的下方，固定板（9）的另一端通过销轴（5）与半圆刹车轮（1）的一端连接，半圆刹车轮（1）的另一端设有弹簧座（3），弹簧座（3）上设有压簧（2），半圆刹车轮（1）的中部设有半圆制动器吊耳（7）。本实用新型消除烧结台车的扒缝漏风现象，提高成矿率，结构简单，安装方便，经久耐用，维护费用低。

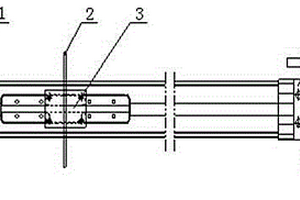

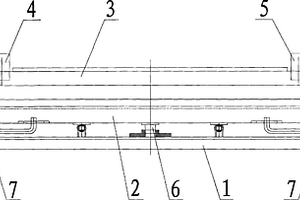

光整机高压清洗喷淋行走装置 970

 0

本实用新型涉及一种光整机高压清洗喷淋行走装置，属于冶金行业冷轧镀锌设备技术领域。技术方案是：包含极限开关（1）、高压喷枪（2）、高压喷枪固定座、气缸（4）、气源接口（5）和光整机机架（6），所述气缸（4）包含气缸缸体和气缸滑块（3），气缸缸体固定在光整机机架（6）上，气缸缸体两侧设有极限开关（1）和气源接口（5），气源接口（5）与气源连接，高压喷枪固定座固定在气缸滑块（3）上，高压喷枪（2）固定在高压喷枪固定座上。本实用新型的有益效果是：设备占用空间小，并且造价成本较低。对光整机起到削弱硌印缺陷、降低辊耗的目的，同时不必再更换变频减速电机，大大降低设备故障率，节约了生产成本。

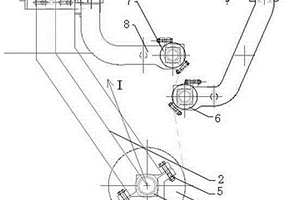

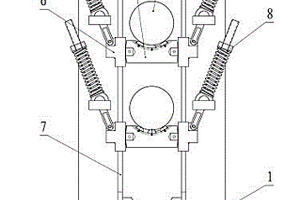

热镀锌三辊六臂带钢导向装置 1033

 0

本实用新型涉及一种热镀锌三辊六臂导向装置，属于冶金行业热镀锌设备技术领域。技术方案是：包含沉没辊（1）、沉没辊辊臂（2）、陶瓷轴承（3）、轴瓦座（4）、固定螺栓（5）、修正辊（6）、稳定辊（7）、稳定辊辊臂（8）和基座（9），稳定辊（7）和沉没辊（1）上下平行布置，稳定辊（7）固定在稳定辊辊臂（8）上，稳定辊辊臂（8）固定在基座（9）上，沉没辊（1）和陶瓷轴承（3）通过轴瓦座（4）和固定螺栓（5）固定在沉没辊辊臂（2）上，修正辊（6）设在稳定辊和沉没辊之间。本实用新型的有益效果是：提高三辊六臂稳定性，有效改善沉没辊振动问题，提高产品表面质量，便于沉没辊快速更换，减少作业时间，提高生产效率。

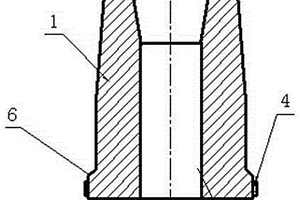

钢包滑动水口打箍上水口 791

 0

本实用新型涉及一种钢包滑动水口打箍上水口，属于冶金行业钢包滑动水口设备技术领域。技术方案是：包含上水口砖（1）、金属钢箍（4）、通孔（5）和凸沿（6），所述上水口砖（1）呈圆台状，上水口砖（1）沿中心线设有通孔（5），所述通孔（5）的上半部呈漏斗形，通孔（5）的下半部呈圆柱形，上水口砖（1）靠近底面沿圆周方向设有凸沿（6），凸沿（6）上设有金属钢箍（4）。本实用新型的有益效果是：能够增加对上水口砖的束缚力，抑制上水口裂纹的扩展，减少上水口在使用过程中的炸裂而造成跑钢事故。结构简单，操作方便，适用性强，可根据不同的上水口砖型设计不同规格的金属钢箍。

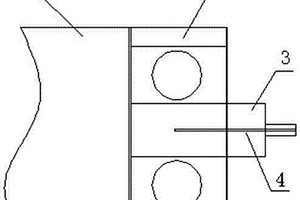

耐用皮带托辊 1047

 0

本实用新型涉及一种耐用皮带托辊，属于冶金行业机械传动设备技术领域。技术方案是：包含托辊本体（1）、托辊轴承（2）、托辊轴（3）和加油孔（4），托辊本体（1）端部设有托辊轴（3），托辊本体（1）和托辊轴（3）构成一体结构，托辊轴（3）上设有托辊轴承（2），托辊轴承（2）内外两侧设有密封，托辊轴（3）内部设有加油孔（4），加油孔（4）从托辊轴（3）端部延伸至托辊轴承（2）内部。本实用新型的有益效果是：润滑效果好，延长托辊轴承使用寿命，提高了托辊耐磨度，保证托辊和皮带的安全使用，确保物料的正常输送。

轧钢机联接轴托架 691

 0

一种轧钢机联接轴托架，属于冶金设备技术领域，其技术方案是，包括机架、轴承座和弹性提拉机构，所述机架固定在地面上，其上部设置有两条竖直滑轨，所述轴承座托在轧钢机联接轴的下部并通过铰接于其两侧的两个滑块与机架上的两条竖直滑轨滑动连接，每个滑块通过一个弹性提拉机构与机架连接。本实用新型采用双臂式机架，每个轴承座均配置两个弹性提拉机构，不仅扩大了平衡力的调节范围，而且联接轴的中心距也可以随意调整，因而可以获得比传统联接轴平衡托架更好的平衡效果。

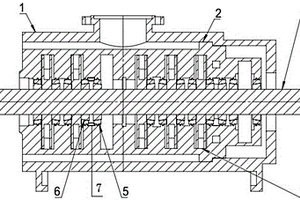

轧钢生产过程的除磷泵 1002

 0

本实用新型涉及一种轧钢生产过程的除磷泵，属于冶金行业轧钢生产设备技术领域。技术方案是：包含泵体（1）、腔体（2）、主轴（3）、叶轮（4）、外隔套（5）、内隔套（6）和间隙调整机构（7），泵体（1）内设有腔体（2），腔体（2）内的主轴（3）上设有多个相互平行布置的叶轮（4），叶轮（4）的两侧分别设有内隔套（6）和外隔套（5），内隔套（6）和外隔套（5）之间的主轴的密封处设有间隙调整机构（7），所述间隙调整机构包含两个相互平行的调整丝杠，所述调整丝杠两端分别穿过内隔套和外隔套并通过调整螺母锁紧。本实用新型的有益效果是：能够使除磷泵出口的压力和流量满足标准和工艺要求，提高除磷效果，保证产品质量。

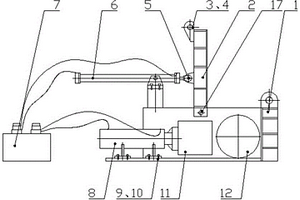

高线盘螺或盘条头尾切割废料压块成型设备 1016

 0

本实用新型涉及一种高线盘螺或盘条头尾切割废料压块成型设备，属于冶金行业高线盘螺或盘条头尾切割废料再利用加热设备技术领域。技术方案是：箱盖（2）的一侧通过箱盖板销轴（17）转动连接在箱体（1）上，箱盖（2）的另一侧和箱体（1）上分别设有与安全销（3）相配合的安全销轴孔；翻盖油缸（6）的缸杆与箱盖（2）铰接；挤压主油缸（8）的缸杆与挤压主板（11）驱动连接，挤压副油缸（13）的缸杆与挤压副板（15）驱动连接，挤压主板（11）和挤压副板（15）分别位于箱体（1）内部且垂直布置。本实用新型的有益效果是：能够将高线盘螺或盘条头部和尾部切割下来的废料进行压制成型后送至炼钢重新回炉，满足生产需求。

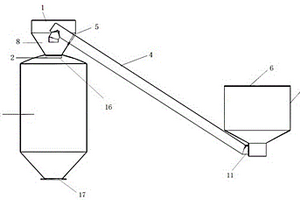

喷吹罐顶部无尘上料装置 821

 0

本实用新型涉及一种喷吹罐顶部无尘上料装置，属于冶金行业喷吹罐上料设备技术领域。技术方案是：加料斗（8）上设有防尘网（1），加料仓（7）上设有防尘门（6），防尘网（1）焊接在加料斗（8）上；防尘门（6）包含右半扇门（10）和左半扇门（15），左半扇门（15）和右半扇门（10）分别通过折页（13）转动连接在门框（14）上，门框（14）固定在加料仓（7）上，左半扇门（15）和右半扇门（10）的门缝中间设有加料孔（9），左半扇门（15）和门框（14）之间以及右半扇门（10）和门框（14）之间分别设有压缩弹簧（12）。本实用新型的有益效果是：能够在上料过程中阻隔粉尘的溢出，做到无尘上料，降低粉尘治理费用。

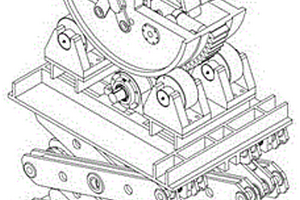

角钢夹紧升降翻转装置 794

 0

本实用新型涉及一种角钢夹紧升降翻转装置，属于冶金行业型钢收集技术领域。技术方案是：包含升降机构（1）和设置在升降机构（1）上的夹紧旋转机构（2）；所述夹紧旋转机构（2）包含夹紧部分和旋转部分，所述旋转部分包含小齿轮（7）和大齿轮（8），大齿轮（8）的径向设有托钢槽（31），托钢槽（31）为U形；所述夹紧部分包含夹紧油缸（11）、夹紧连杆A（13）、夹紧连杆B（14）和夹持板（15），夹持板（15）位于托钢槽（31）一侧，夹紧油缸的活塞杆与夹紧连杆A（13）或夹紧连杆B（14）驱动连接。本实用新型的有益效果是：体积小巧适中、动作可靠，能够方便地完成角钢的翻转，为角钢正反方向的码垛提供保障。

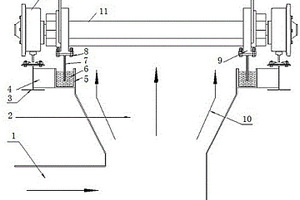

烧结环冷机密封装置 1048

 0

本实用新型涉及一种烧结环冷机密封装置，属于冶金行业铁前系统烧结设备技术领域。技术方案是：环冷台车（11）的两侧设有车轮（12）和与车轮（12）相配合的轨道梁（3），环冷台车（11）的下方设有风箱（2），风箱（2）的两侧均设有密封槽（5）和金属密封板（7），所述密封槽（5）固定在风箱（2）的箱体上，密封槽（5）内填充有粉状颗粒物（6），金属密封板（7）的下端插在密封槽（5）内的粉状颗粒物（6）中，金属密封板（7）的上端通过连接螺栓（8）固定在环冷台车（11）的底部。本实用新型的有益效果是：密封效果好，可有效降低环冷机的漏风率，降低了冷却时间，提高了生产效率，延长了使用寿命，降低了工人劳动强度。

炼钢用氧枪喷头安装导向装置 1031

 0

本实用新型涉及一种炼钢用氧枪喷头安装导向装置，属于冶金炼钢辅助设备技术领域。包括固定套（1）、导向块（2）、紧固架（3）、螺栓（4）、螺母（5），所述固定套（1）为钢板卷成的带缺口的圆筒状结构装置，在缺口两个侧面，各设置有一块板状紧固架（3），在紧固架（3）上设置有紧固孔，所述螺栓（4）穿入两个紧固架（3）上的紧固孔，与螺母（5）装配，将固定套（1）的缺口部位连接，所述导向块（2）为楔形钢结构，固定焊接在固定套（1）上部外侧，楔形斜面向内。本装置结构简单，装配和拆卸方便，适用性强，制作成本低。可以实现氧枪喷头与枪身装配时同心，提高安装精度，避免枪头枪身不同心造成氧枪喷头漏水等问题。

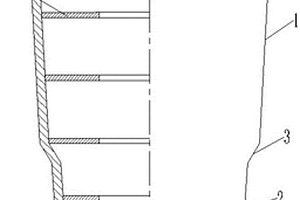

钢包浇注料施工胎具 944

 0

本实用新型提供了涉及钢铁冶金设备技术领域的一种钢包浇注料施工胎具，其中，包括胎具主体，胎具主体呈上大下小的空心圆台状，胎具主体包括上主体段及下主体段，其中，下主体段的侧壁的倾斜度大于上主体段的侧壁的倾斜度，在上主体段与下主体段的侧壁之间设置有向内倾斜的过渡面；在胎具本体的内部设置有若干环状的加强肋板，若干加强肋板的外圆面与胎具本体的内壁固定连接，若干加强肋板沿胎具主体的轴线方向间隔设置。本实用新型在使用时，通过挂索等将胎具本体放置在钢包内，将浇注料浇注到胎具本体与钢包之间，再利用振动器使浇注料致密。本实用新型结构简单、设计合理、使用方便，强度高，使用寿命长，方便提放固定。

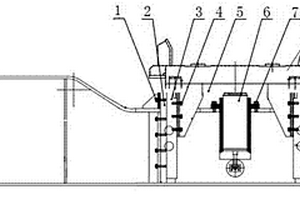

热轧型钢二级品剔除装置 947

 0

本实用新型涉及一种热轧型钢二级品剔除装置，属于冶金行业热轧型钢生产设备技术领域。技术方案是：在固定辊道（1）之间设有若干个升降挡板（2）和升降链机（3）；主动轮（39）和从动轮（33）分别位于固定辊道（1）的两侧，电机（40）与主动轮（39）驱动连接，主动轮（39）和从动轮（33）通过滚子链（31）传动连接，升降油缸（37）的缸体固定在油缸支座（36）上，升降油缸（37）的缸杆与摆臂（34）的一端相连接，摆臂（34）的另一端与支撑滚子链（31）的升降梁（32）相连接，摆臂（34）的中间转动连接在摆臂支座（35）上。本实用新型的有益效果是：能够将二级品从合格品中筛选出来，便于集中处理。
