北京有色金属火法冶金技术理论与应用

快速提纯废杂黄铜的低温火法精炼方法 554

 0

本发明提供一种快速提纯废杂黄铜的低温火法精炼方法，属于冶金精炼技术领域。该方法向废杂黄铜熔体中加入平均直径小于10mm的氧化性渣剂，氧化性渣剂的组成为1％‑99％ZnO、1％‑99％Cu₂O、0‑98％CuO、0‑50％CaO氧化性造渣剂的加入量为废杂黄铜质量的1％‑20％；然后在800‑1400℃温度下氧化精炼20‑240min；氧化造渣精炼结束后，投入精炼渣，精炼渣的组成为1％‑99％B₂O₃、1％‑99％CaO、0‑98％Na₂SiF₆,精炼渣的加入量为废杂黄铜质量的1％‑20％，处理时间为20‑240min，温度为800‑1400℃；随后将黄铜液静置，静置时间5‑300min；最后进行扒渣处理，浇铸获得99‑99.99％纯度的黄铜。该方法可以在常压下操作，成本低、效率高，可大规模工业化生产。

火法处理熔盐电解阴极沉积物的装置 840

 0

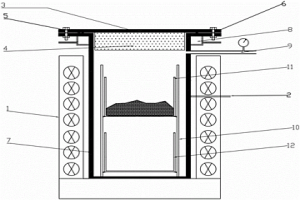

本发明涉及一种火法处理熔盐电解阴极沉积物的装置，属于电化学冶金领域。该装置包括电阻炉、热电偶、上盖、保温层、密封圈、连接螺栓、真空过滤罐、水冷套、抽空充氩管、支架、上坩埚和下坩埚；真空过滤罐放置于电阻炉中，支架放置于真空过滤罐中，上坩埚和下坩埚放置于支架上，热电偶位于真空过滤罐上部外表面处，真空过滤罐的上部设有端口与抽空充氩管相连接，真空过滤罐的上端设有冷水套，上盖通过连接螺栓和密封圈与真空过滤罐密封连接，保温层位于上盖下部。该设备处理过程操作简单、安全，避免了采用湿法处理带来的资源和能源浪费，回收的电解质保证了连续生产工序的进行，降低了生产成本，降低了金属中的氧含量、具有较好的应用价值。

快速提纯废杂铜的火法精炼方法 712

 0

本发明提供一种快速提纯废杂铜的火法精炼方法，属于冶金精炼技术领域。该方法首先向废杂铜液中加入氧化性覆盖剂，覆盖剂的加入量为废杂铜质量的1％‑5％；然后在1100‑1300℃下，控制空气流量在0.01Nm³/min‑0.20Nm³/min，利用送料装置将氧化性精炼渣剂喷吹入废杂铜液，喷吹搅拌处理后，将废杂铜液静置，进行扒渣处理；再向废杂铜液中加入还原性覆盖剂，在1100‑1300℃下，控制氮气流量在0.01Nm³/min‑0.20Nm³/min；利用送料装置将还原性精炼渣剂喷吹入废杂铜液，喷吹搅拌处理后，将铜液静置，进行扒渣处理；最后进行浇铸获得99‑99.99％纯度的铜块。该方法可以在常压下操作，成本低、效率高，可大规模工业化生产。

利用太阳能光伏技术的低碳火法冶炼装置 853

 0

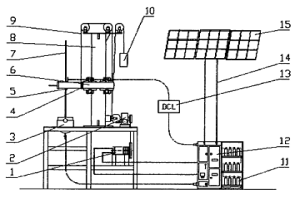

一种利用太阳能光伏技术的低碳火法冶炼装置,属于清洁能源应用领域。其特征是由机械系统、电气系统和高温冶金反应器三部分组成,其中机械系统由微型直流电动机(1)、蜗轮蜗杆变速箱(2)、绝缘板(4)、拆卸式夹持器(5)、横臂(6)、立柱(8)、钢丝绳(9)和平衡配重(10)组成;电气系统由储能蓄电池组(11)、控制柜(12)、直流电抗器(13)、软电缆(14)、光伏矩阵(15)组成;高温冶金反应器由有衬炉膛(3)和自耗电极(7)组成。本实用新型优点是实现了不借助含碳介质为燃料的炼钢过程,解决了钢铁生产过程中温室气体的减排,以及钢铁工业的可持续发展等环境和技术问题。

火法处理熔盐电解阴极沉积物的方法 924

 0

本发明涉及一种火法处理熔盐电解阴极沉积物的方法，属于电化学冶金技术领域。首先将熔盐电解得到的阴极沉积物破碎，与等摩尔比的碱金属氯化物和碱金属氟化物混合，然后装入陶瓷坩埚中；然后将陶瓷坩埚装入真空熔融过滤罐内，开始抽真空，并加热，待压力达到< 1×10-3Pa，停止抽真空，继续升温到700～750℃保温；保温后，充氩气，保持微正压，夹杂在沉积物中的熔盐电解质熔融后在重力条件下滴落；熔盐电解质熔融滴落后收集在下坩埚内，金属留在陶瓷坩埚内，待冷却后取出金属，收集的熔盐电解质返回到电解工序使用。本发明操作简单、安全，回收的电解质保证了连续生产工序的进行，降低了生产成本，具有较好的应用价值和理论意义。

短流程火法炼锌方法 1063

 0

一种短流程火法炼锌方法，属于有色金属冶金领域。炼锌过程是将粉状硫化物锌精矿通过流态化焙烧完全脱除S，转化成氧化物焙砂，然后以氧化物为主的焙砂经过造粒或者不经过造粒和粉煤一起加入到另外一台流态化还原炉中进行强还原，使ZnO还原成金属锌进入气相，与此同时，铁则被还原成金属态；气态金属锌进入锌雨冷凝器冷凝回收，在此过程中能够被金属锌溶解的伴生元素进入金属锌，在后续的精炼过程中与锌分离；原矿中的铁通过安放在还原流态化炉壁上的水冷套中的电磁铁或永磁铁吸附到还原流态化炉壁，定期清理。本发明方法处理能力大、成本低、工艺简单、流程短。

粉末冶金高韧性冷作模具钢及其制备方法 840

 0

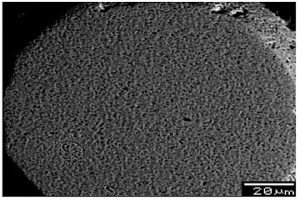

本发明属于含钒或铌的铁基合金技术领域，提供了一种粉末冶金高韧性冷作模具钢，其化学成分按质量百分比包括：V：2.5%-6.0%，Nb：0.2%-2.5%，C：0.5%-2.0%，Si：≤2.0%，Mn：0.2%-1.5%，Cr：4.0%-5.6%，Mo：≤3.0%，余量为铁和不可避免的杂质；其中，所述冷作模具钢中Nb不以NbC相存在，而是固溶于V形成的MC型碳化物相，且MC型碳化物相呈弥散分布状态，MC型碳化物相在所述冷作模具钢中的体积分数是1.5%－12.0%。本发明还提供了制备所述冷作模具钢的方法，使得本发明的冷作模具钢具备高韧性的同时也具有良好的耐磨性能。

粉末冶金高强高导耐热铝导线及其制备方法 696

 0

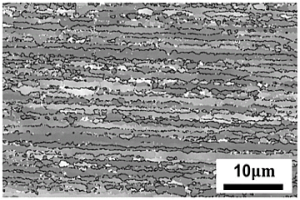

本发明提供了一种粉末冶金高强高导耐热铝导线及其制备方法：将气雾化的超细铝粉和粗铝粉以一定比例进行混合，通过热等静压技术获得胚料，再通过热挤压，拉拔成型工艺成功制备出性能优异的高强高导耐热铝导线。该导线由板条状超细晶粒构成，平均晶粒厚度小于1000nm，板条状超细晶粒的长度和厚度的比值的平均值大于5，晶界处分布着不连续的氧化物颗粒，且氧化物颗粒的平均尺寸小于50nm，其抗拉强度＞200MPa，导电率＞60％IACS，密度≤2.7g/cm3，230℃保温1h后强度保持率＞95％。与常规合金化方法相比，该发明具有原料成本低，无需添加昂贵的合金化元素，制备工艺简单，无需后续热处理等优点，适合大批量生产。

闪速冶金粉料的自沉降干燥与输送装置 891

 0

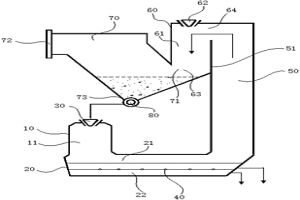

本实用新型公开了一种闪速冶金粉料的自沉降干燥与输送装置，包括：立式炉身、卧式炉底、干燥精矿粉喷嘴、熔池喷嘴、上升烟道、干燥塔和锥形储料仓，卧式炉底的顶部与立式炉身的下端相连；干燥精矿粉喷嘴设在立式炉身的顶部；上升烟道的下端与卧式炉底的顶部相连且与立式炉身间隔设置；干燥塔设置立式炉身的上方，干燥塔的热源进口与上升烟道连通；以及锥形储料仓设在立式炉身与干燥塔之间，漏斗式储料仓的底端的出料口与干燥精矿粉喷嘴相连。根据本实用新型实施例的闪速冶金粉料的自沉降干燥与输送装置集聚了冶炼、干燥、烟气再利用、干燥精矿粉输送功能于一体，可显著节省冶炼能耗，降低成本、提高冶炼效率。

清洁高效的钢铁冶金方法 940

 0

本发明提供一种清洁高效的钢铁冶金方法，以铁矿为原料，以煤炭为燃料，包括步骤：1)以煤炭气化产生的还原气为还原剂，以铁矿为原料，进行气固相还原，生产包含脉石的固态金属铁或海绵铁的工艺过程；2)还原气体返回气化炉重复气化，重复气化后的气体分成两部分，一部分用于还原铁矿，并持续气化循环，另一部分气体则用于发热、发电或生产煤化工原料；3)复合固态铁与废钢的电炉双渣冶炼工艺以及电炉新型热态熔渣的保温纤维棉制备工艺。本发明工艺流程短：减少了铁矿粉烧结、球团以及炼焦工艺环节，而且将高炉炉缸深度还原、渣铁分离工艺合并到电炉冶炼环节；能源效率高；生产成本低，而且还原气的部分循环利用也大幅度减少了废气的排放。

粉末冶金高耐磨高韧性冷作模具钢及其制备方法 968

 0

本发明涉及一种高钒含铌冷作模具钢，特别涉及一种采用粉末冶金工艺制备的高耐磨高韧性的冷作模具钢及其制备方法。该冷作模具钢是采用雾化制粉-热等静压-锻造退火步骤制备，其化学成分按质量百分比包括：V：12%-20%，Nb：0.5%-4.5%，C：2.5%-4.8%，Si≤2.0%，Mn：0.2%-1.5%，Cr：4.0%-5.6%，Mo:≤3.0%，余量为铁和杂质；该冷作模具钢中V、Nb及C形成富钒含铌的MC型碳化物相，该MC型碳化物相在所述冷作模具钢中的体积分数是18-35％。本发明的冷作模具钢中MC碳化物分布状态更为细小均匀，具有更优的冲击韧性、抗弯强度；其制备方法使制得的冷作模具钢具有高的MC碳化物含量，同时避免异常粗大MC碳化物的形成。

界面为强冶金结合的不锈钢/碳钢复合材料的制备方法 852

 0

本发明公开一种界面为强冶金结合的不锈钢/碳钢复合材料的制备方法，属于金属层状复合材料制备技术领域。该方法通过对待复合的碳钢基材事先进行冷却，协同控制复合连铸前不锈钢液温度和碳钢基材待复合表面温度，结合复合后的控温冷却，开发一种界面为强冶金结合的不锈钢/碳钢复合材料制备方法。本发明的优点是，工艺流程短、效率高、成本低，比现有方法制备的不锈钢/碳钢复合材料界面结合性能显著提高，获得应用范围更加广泛的高性能不锈钢/碳钢复合材料。

冶金渣重整制备环保功能材料用于污水处理的方法 899

 0

本发明涉及一种冶金渣重整制备环保功能材料用于污水处理的方法，其特征在于以冶金工业排放的固体废弃物钢渣为原料，通过酸溶，过滤，获得原料液，调节pH后经水热合成、洗涤、干燥、研磨等步骤制备得到环保功能材料。将此功能材料用于印染污水处理，阳离子红脱色率大于90％；用于重金属污水处理，Cr(Ⅵ)去除率大于85％，Cu2+去除率大于90％，VO3-去除率大于90％；用于含磷污水处理，磷去除率大于85％。本发明的优点是所采用的原料为固体废弃物钢渣，制备得到环保功能材料，在污水处理方面有很好的应用价值，可以实现钢渣高值化利用。采用本发明方法可利用废弃物钢渣制备环保功能材料，实现印染、重金属、含磷污水的净化，具有良好的经济效益和广阔的工业化应用前景。

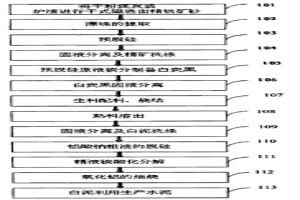

从粉煤灰或炉渣中提取冶金级氧化铝的方法 714

 0

本发明涉及一种粉煤灰或炉渣的综合性利用的方法,特别是涉及一种从粉煤灰或炉渣中提取冶金级氧化铝的方法。该方法包括从粉煤灰或炉渣中精铁矿砂的筛选工序、漂珠的浮选工序、预脱硅工序、白炭黑生产的工艺流程、氧化铝生产的工艺流程和利用废渣生产水泥的工艺流程。本方法通过粉煤灰或炉渣预脱硅工艺以及其他工艺流程中配方和工艺条件的优化和改变,提高了精矿中的氧化铝与氧化硅的质量比,提升了粉煤灰或炉渣作为铝土矿资源的品味,为粉煤灰或炉渣利用提取氧化铝开辟了新的道路,同时在提取氧化铝的过程中,可以有机的连续、逐级提取精铁矿砂、漂珠、白炭黑以及联产水泥,实现了粉煤灰或炉渣的综合性利用。

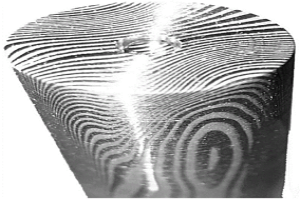

粉末冶金制备大马士革钢的制备方法 1017

 0

本发明提供一种粉末冶金制备大马士革钢的方法，包括：以两种或两种以上化学组成不同的金属合金粉末为原料，依次经填充处理得到初坯，热等静压处理得到热压坯，再将所述热压坯进行塑性加工变形及球化退火处理后得到变形坯，所述变形坯经过浸蚀处理得到具有特定花纹的大马士革钢；本发明利用粉末冶金及热等静压工艺，通过合理控制工艺参数，可获得致密度高、均匀性好、纯净度高、工艺性能优良、根据需求定制花纹样式的大马士革钢，并且本发明的制备工艺简单高效、制备成本低。

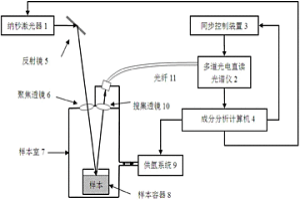

冶金成分快速分析的激光诱导击穿光谱仪和分析方法 833

 0

一种冶金成分快速分析的激光诱导击穿光谱仪和分析方法，属于冶金成分分析技术领域。该光谱仪包括纳秒激光器、多道光电直读光谱仪、同步控制装置、成分分析计算机、反射镜、聚焦透镜、样本室、样本容器、供氩系统、搜集透镜、光纤。纳秒激光器和成分分析计算机通过电缆相连，成分分析计算机和多道光电直读光谱仪通过电缆相连，多道光电直读光谱仪和同步控制装置通过电缆相连，同步控制装置和成分分析计算机通过电缆相连。分析方法包括各非基体元素工作曲线的建立、未知样本中各非基体元素含量的测量两部分。优点在于，检测分析无需对样本进行前处理，能在一分钟内得到准确的检测结果，精度达到现场分析的要求。

粉末冶金工艺制备耐磨耐蚀合金管件的方法 599

 0

本发明涉及一种粉末冶金工艺制备耐磨耐蚀合金管件的方法，是将具有耐磨耐蚀性能特征的铁基合金粉末与外层碳素钢或不锈钢合金通过热等静压包套组合，经过热等静压压制结合，形成耐磨耐蚀合金管件，制得的合金管件组织结构完全致密且双层合金紧密结合，既满足了应用工况对耐磨耐蚀性能的要求，又减少了高成本合金粉末的使用量，降低了生产成本，提升了产品的市场竞争力。本发明的粉末冶金工艺制备耐磨耐蚀合金管件的方法，操作简单易控，具有广泛的应用市场。

可以模拟冶金真空炉环境变化的激光诱导等离子体光谱分析系统 678

 0

激光诱导等离子体光谱分析设备，其包括激光器、激光导入系统、待测样品室、光谱导出及收集系统、分光系统和光谱接收系统，其中激光器和光谱接收系统由同一脉冲发生器发送指令控制。激光器发射激光通过导入系统聚焦至样品处，使样品表面形成等离子体、生成激光诱导光谱并通过导出系统将产生荧光导出至光谱收集系统，通过对收集光谱的计算、处理和分析对样品中所含元素进行定性和定量检验，其中，待测样品室为一套模拟真空冶炼炉的真空实验腔，包括真空系统、真空度监测系统、电感熔炼系统，具备温度、真空度的同步监测采集功能，能够实现1800℃的升温加热，具有良好的真空维持特性，所述真空系统能够实现从0.1到10帕斯卡的真空度连续变化范围。

粉末冶金工艺制备耐磨耐蚀合金棒材的方法 798

 0

本发明涉及一种粉末冶金工艺制备耐磨耐蚀合金棒材的方法，是将具有耐磨耐蚀性能特征的铁基合金粉末与内层碳素钢或不锈钢合金通过热等静压包套组合，经过热等静压压制结合，形成耐磨耐蚀合金棒材，制得的合金棒材组织结构完全致密且双层合金紧密结合，既满足了应用工况对耐磨耐蚀性能的要求，又减少了高成本合金粉末的使用量，降低了生产成本，提升了产品的市场竞争力。本发明的粉末冶金工艺制备耐磨耐蚀合金棒材的方法，操作简单易控，具有广泛的应用市场。

冶金固废与城市垃圾焚烧飞灰协同处理及循环利用的方法 690

 0

本发明公开一种冶金固废与城市垃圾焚烧飞灰协同处理及循环利用的方法，包括如下步骤：(1)协同去除冶金固废中的氨氮：将冶金固废、垃圾焚烧飞灰和水混合放入密闭的反应釜中搅拌，进行氨氮脱除，反应生成的氨气制备氮肥或者氨水；(2)去除溶液中氯离子：将混合气体O2+O3通入反应釜中，由于溶液中金属离子的协同作用，快速去除氯离子；(3)催化降解体系中的有机污染物：利用步骤(2)反应生成的金属氧化物作为催化剂，加入氧化试剂，对有机污染物进行催化降解；(4)固液分离，滤渣和滤液再利用。本发明形成了固废无害化处理和全闭环资源循环利用。

利用冶金渣协同处理市政污泥制备微晶玻璃的方法 768

 0

本发明涉及利用冶金渣协同处理市政污泥制备微晶玻璃的方法，属于资源利用和环境保护技术领域。其特征在于它由污泥焚烧灰渣、冶金渣两种固体废弃物为主要原料制成，不需要其他晶核剂和助熔剂等。各原料质量分数为污泥焚烧灰渣30~65%，冶金渣35~60%，其他成分调整剂0~25%。本发明专利以城市市政污泥和冶金渣为主要原料，充分利用污泥与冶金渣在组分和物化性质上互补的特点，将污泥和冶金渣中重金属元素转换为有益的晶核剂和助熔剂，不需要其他添加剂，显著降低微晶玻璃制作过程中的成本；此方法制备工艺简单，制造成本低廉，具有显著的经济和社会效益。

碳化钛基粉末冶金材料及包含其的复合铸造产品 615

 0

本发明公开了一种碳化钛基粉末冶金材料及包含其的复合铸造产品，属于硬质合金领域。该碳化钛基粉末冶金材料包括芯部耐磨层和与其冶金结合的包覆层，芯部耐磨层采用高硬度的碳化钛系粉末冶金材料，包覆层采用高韧性的碳化钛系粉末冶金材料，且芯部耐磨层和包覆层一起压制，一起烧结，形成界面应力梯度变化的碳化钛基粉末冶金材料。本发明碳化钛基粉末冶金材料通过改变和摸索碳化钛基粉末冶金产品中各原料成分的配比关系，使该冶金材料具有硬度和韧性梯度变化的复合结构，实现粉末冶金材料性能的梯度变化，既能满足产品的硬度、韧性要求，又增加冶金产品与基体材料的润湿性，适用于常规焊接或铸造工艺，耐磨性、牢固性高，使用寿命长。

包含碳化钛基粉末冶金产品的复合铸造产品 571

 0

本发明公开了一种包含碳化钛基粉末冶金产品的复合铸造产品，属于冶金技术领域。该产品中碳化钛基粉末冶金产品由如下按质量百分比计的成分烧结生成：48％～55％TiC、8.5％～9％Mn、2％Mo、1.5％～1.7％Ni、12％～13％C、余量为Fe。该冶金产品与基体材料通过熔铸工艺一次浇注成型，且冶金产品与基体材料之间形成弥散性的冶金熔合。本发明通过限定碳化钛基粉末冶金产品中的各成分配比关系，使其能与基体材料之间形成包覆结构碳化物，既能满足硬质冶金产品的硬度要求，又能增加硬质冶金产品与基体材料的润湿性，实现该冶金产品与基体材料之间的弥散性冶金熔合，满足产品耐磨性、牢固性要求，延长产品使用寿命。

金属电解精炼用的粉末冶金阴极母板及其制造工艺 781

 0

本发明为电解精炼铜、镍、钴等有色金属用的阴 极母板及其制造工艺。本发明的复合阴极母板克服 了铜、不锈钢和熔炼变形钛板制成的阴板母板的缺 点，同时又保留了铜、钛用于阴极母板的优点，导电率 高，与导电耳环保持良好电连接，易剥离种板，耐腐 蚀，种板产片率高。对该种母板采用了等静压成型一 热轧工艺，不需要大规格粉末轧机和真空烧结炉，适 用于较大规格复合阴极母板的制造。

组合式粉末冶金中空凸轮轴凸轮材料及制备方法 813

 0

本发明公开了属于汽车发动机等内燃机用凸轮轴技术领域的一种组合式粉末冶金中空凸轮轴凸轮材料及制备方法。凸轮材料合金成分范围为：C1.5-3%，Cr3-7%，Mo0.5-1.5%，P0.3-0.6%，Cu1-3%，Si0.05-1.5%，Mn0.05-1.5%，Ti0.01-1.5%，余量为Fe。将粉末压制成凸轮片，芯轴采用无缝钢管，凸轮片与无缝钢管之间为间隙配合，凸轮片与钢管装配后经烧结处理即可。本发明中的凸轮生坯直接与钢管装配烧结。在烧结过程中，粉末材料收缩、致密化的同时与钢管形成冶金结合，结合强度高、性能可靠。所得凸轮扭矩高、应力小、质量轻、耐磨性好等优点。

超高强粉末冶金钛合金的制备方法 705

 0

一种超高强粉末冶金钛合金的制备方法，属于粉末冶金钛领域。以海绵钛和高纯粗颗粒母合金块为原料，经成形、烧结、超高温热变形和室温变形工艺得到超高强粉末冶金钛合金。本发明从源头控氧，有利于获得超细低氧的钛合金粉，具有优异的烧结活性，可进行低温真空烧结，既可以实现致密化，又可以获得细晶的显微组织；再利用超高温进行热加工，可以消除残余孔隙实现钛合金的全致密，粉末颗粒边界阻碍晶粒长大，使其可超高温变形，大幅度降低变形抗力，易于热加工成形；最终通过室温变形，获得超高温高塑性匹配的粉末冶金钛合金。该方法生产工艺简单可控，热加工性能优异，易加工成形，生产成本可大幅度降低，可实现钛合金的工业化生产。

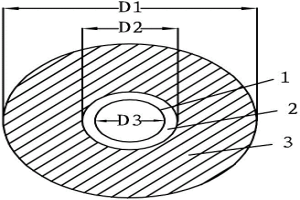

双金属冶金复合管及其制备方法 828

 0

本发明公开了一种双金属冶金复合管及其制备方法，包括以下步骤：采用真空水冷模铸技术制备获得双金属冶金复合管的管坯；其中，内、外层金属通过高温扩散的方式进行冶金结合，管坯两端由内层金属包覆；将获得的双金属冶金复合管的管坯进行热轧成型，使得双金属冶金复合管的管径和壁厚满足预定标准，使得内层金属达到预设厚度要求；将热轧成型的双金属冶金复合管进行整管调质热处理，使外层金属达到预设强度要求，完成双金属冶金复合管的制备。本发明的方法能够保证油管柱的高强度，同时可实现内壁防腐完整性。

氧化铅锌矿绿色冶金提取的方法 1040

 0

本发明公开了一种氧化铅锌矿绿色冶金提取的方法，属于铅锌矿冶金领域。将氧化铅锌矿还原挥发后获得高质量的铅锌氧化物富集物，实现铅、锌与原矿中其他杂质成分分离；铅锌氧化物富集物经硫酸浸出‑‑净化‑‑电积获得阴极锌，熔铸后获得锌锭产品；锌浸出渣浆化后连续加入悬浮电解槽电积生产铅粉，铅粉经洗涤过滤压团后熔铸成粗铅。本发明通过火法还原挥发有效实现了铅、锌的高度富集，大幅降低了Fe、Si、Ca、Mg、Al等杂质对冶炼过程的影响；在硫酸体系下实现锌、铅有效提取直接得到阴极锌和粗铅，实现铅、锌冶炼系统的有机循环，不仅大幅降低能源、材料消耗，同时实现硫酸“零”消耗、废水“零排放”、冶炼废渣“零”排放，环境友好。

冶金成分在线检测装置及方法 858

 0

一种冶金成分在线检测装置及方法，属于冶金成分检测技术领域。装置包括传感器、测枪、测枪接口管线、测量仪器、测枪架；在测量之前，传感器和测枪断开，在测量过程中二者处于连接状态；测枪和测枪接口管线相连；测枪接口管线和测量仪器相连；在测量之前，测枪放置在测枪架上，在测量过程中，测枪和测枪架分离；方法是首先测枪操作者将传感器和测枪连接在一起，然后仪器操作者启动测量仪器的供气装置为测枪通气，接着测枪操作者将测枪插入到熔炼炉中一定时间，紧接着仪器操作者操作测量仪器测量一段时间后，最后测枪操作者从熔体中拔出测枪，从测枪上拔下传感器，并将测枪放置在测枪架上。优点在于，便于冶金生产现场制定工艺和控制产品品质。

艺术用粉末冶金复合材料的制备方法 898

 0

本发明公开了一种艺术用粉末冶金复合材料的制备方法，将镶嵌体放在酒精溶液中用超声波清洗机进行除油并干燥，将镶嵌体按照一定大小和体积占比与不同目数的铜基体粉末根据艺术制造的需要进行整体排布，镶嵌体的色泽要与铜基体粉末色泽不同，并进行烧结，烧结完成后在一定温度下进行扩散退火，最终获得多彩复合材料坯料，并进行后续的加工形成多彩复合材料成品。本发明与熔炼铸造法相比成品率高，净终成型，与常规粉末冶金生产方法相比色泽、形状和图案美观多彩。本发明制备工艺适合产业化生产，可适用于艺术、纪念印章、装饰等领域。
