北京有色金属火法冶金技术理论与应用

用高价锰和低价锰化合物做原材料制备Mn₂O₃的方法 691

 0

本发明属于湿法冶金领域，特别提供了一种用高价锰和低价锰化合物做原材料制备Mn₂O₃的方法。其特征是利用高价锰和低价锰化合物作为原材料制备Mn₂O₃。制备方法分为二步：第一步是将高价锰和低价锰按混合后总锰的平均价态为三的0.9～1.1的倍数混合，按液固比0.5～5：1的比例加入水，搅拌，控制反应温度为大于或等于室温，反应时间0.5～50小时，过滤，得中间产物。第二步用焙烧法处理中间产物，焙烧条件：焙烧温度450～950℃，焙烧时间1～60分钟，得Mn₂O₃。优点是成本低，绿色环保，产品质量好。

从包裹型铀钼矿中回收铀钼的清洁生产方法 977

 0

本发明公开了一种从包裹型铀钼矿中回收铀钼的清洁生产方法，属化工、冶金领域。所述工艺包括以下步骤：将破碎后的包裹型铀钼矿与添加剂混合均匀，然后拌水造粒，将造粒后的矿石送到回转窑内进行焙烧，焙烧后的矿石冷却进行筑堆，然后喷淋浸出剂进行浸出。本发明的一种从包裹型铀钼矿中回收铀钼的清洁生产方法，将矿石与固硫剂混匀并造粒，在焙烧过程无烟尘产生，且能实现95％以上硫固化在矿石中，焙烧矿可进行堆浸浸出，矿石中铀和钼浸出率分别能达到90％和80％以上，省去了固液分离，浸出液含固量低，可直接用于后续萃取分离。本发明具有工艺流程合理、生产效率高、金属回收率高、操作环境友好等优点。

低钴多金属硫化矿同步回收钴铁的方法 718

 0

本发明涉及选矿‑冶金联合回收提取有价金属技术领域，尤其涉及从低钴多金属硫化矿中同步回收钴、铁的方法。本发明从低钴多金属硫化矿的基本特性出发，通过深入研究后提出采用弱氧焙烧‑固态还原工艺对低钴多金属硫化矿中钴铁进行提取；其中通过对浮选所得钴硫精矿进行弱氧焙烧，可使主要矿物发生矿相重构，为钴铁分离创造矿物学条件；继而通过磁选对弱氧焙烧所得产物进行再次富集得到钴铁精矿；进一步巧妙地利用钴铁精矿中钴含量低而铁含量高、且都能够被还原成金属态的特点，通过还原焙烧实现金属钴以金属铁为载体回收提取得到钴铁金属固溶体产品。

氩气雾化粉末TiAl合金板材的制备方法 763

 0

本发明是一种氩气雾化粉末TiAl合金板材的制备方法，该方法通过冷壁坩埚纯洁熔炼、高纯氩气雾化，降低了TiAl合金粉末中夹杂物的含量，粉末纯净度好，纯净的氩气雾化预合金粉末在温度1100～1300℃、压力140～200MPa、时间2～4小时的条件下热等静压致密化，将热等静压后的合金坯料去除包套后进行表面处理、包套，合金加热后高温包套轧制，然后剥离包套，得到粉末冶金TiAl合金板材。该种板材变形均匀，表面质量好，组织细小均匀，氧及杂质含量低，板材的厚度薄，综合力学性能好，具有高的质量和可靠性。该方法解决制约国内TiAl合金粉末冶金板材研制和应用的关键问题，为民用工业和航空航天工业的创新与进步提供技术支持。

从黄杂铜熔铸烟灰中回收铜锌的方法及应用 1006

 0

本发明提供一种从黄杂铜熔铸烟灰中回收铜锌的方法及应用，具体涉及冶金过程固体废弃物资源化利用技术领域。该方法将黄杂铜熔铸烟灰进行氧化焙烧脱除F、Cl，同时使铝化合物转型为α型氧化铝，得到氧化焙烧产物再进行铜锌的回收。其中，氧化焙烧的温度为900‑1200℃，氧化焙烧的时间为0.5‑2h。黄杂铜熔铸烟灰经氧化焙烧可以高效脱除有害元素F、Cl，并促使烟灰中的铝化合物转型，减少铝的浸出，降低后续除杂的费用。该工艺流程简单，可控性强，F脱除率可达99.8%以上，Cl脱除率可达98%以上，实现了有害元素的无害化处置和有价金属的高值回收，具有广阔的应用前景。

制备粒度可控窄分布稀土氧化物的方法 776

 0

本发明涉及一种制备粒度可控窄分布稀土氧化物的方法，属于稀土湿法冶金领域。以单一或混合稀土溶液为原料，与缓冲溶液同时加入沉淀反应器，缓慢加入碱并通入二氧化碳气体进行碳化反应，控制反应体系pH值在缓冲溶液缓冲范围内；或者先用碱将稀土溶液沉淀为氢氧化稀土，再通入二氧化碳气体进行碳化反应；碳化反应结束，得到稀土碳酸盐浆料，进行过滤、洗涤、甩干和焙烧得到稀土氧化物，其粒度可控制2.0μm至纳米级，粒度分布(D90-D10)/(2D50)为0.1～0.8。本发明制备的稀土氧化物的粒度可控、粒度分布窄，物理性能优越，可以满足稀土高新材料对稀土氧化物日益提高的特殊物性需求；同时实现了CO2温室气体再利用，为稀土行业的低碳减排提供了技术支持。

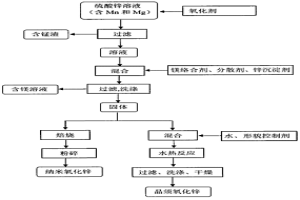

以工业硫酸锌为原料制备纳米氧化锌和晶须氧化锌的方法 775

 0

本发明属于无机化工材料制备技术领域的以工业硫酸锌为原料制备纳米氧化锌和晶须氧化锌的方法。该方法以含锰和镁杂质的模拟工业硫酸锌溶液为原料,首先采用氧化法除锰,中性络合溶镁-沉锌方式分离镁和锌,由此制备出纳米锌盐前驱体,然后,用水热定向生长法制备形貌规则的晶须氧化锌,或者用焙烧法制备高纯纳米氧化锌。本发明与现有锌湿法冶金工艺对接良好,过程清洁简单,除杂效果好,锌总收率高,成本低廉,产品性能优越,附加值高,易于工业推广。利用本发明制备的纳米氧化锌和晶须氧化锌形貌规则、粒径均一,可作为功能填料或增强材料用于合金、树脂、橡胶、陶瓷、塑料、涂料、电子等领域。

大尺寸高铌高温706合金铸锭及其冶炼工艺 665

 0

本发明公开了一种大尺寸高铌高温706合金铸锭及其冶炼工艺，用于解决现有冶炼工艺易出现Al、Ti元素烧损严重以及所制得的高铌高温706合金铸锭易出现黑斑和白斑的冶金缺陷。冶炼工艺包括：真空感应熔炼，制得多支成分相同的真空感应锭，进而制得相同数量的电渣电极，利用（CaF₂‑CaO‑Al₂O₃‑TiO₂）四元渣，进行交换电渣重熔，再利用所得电渣锭制得自耗电极，然后以该自耗电极为起始原料，进行两次真空自耗重熔。采用该工艺能够实现锭重15吨以上、直径800mm以上的高铌高温706合金大尺寸铸锭的制备，最大限度地抑制黑斑和白斑冶金缺陷形成，减少Al、Ti元素烧损率。

石煤与低品位软锰矿共同利用回收钒锰的方法 843

 0

一种石煤与低品位软锰矿共同利用回收钒锰的方法，属于矿物冶金领域。其步骤如下：（1）取质量比为(1-10)∶1的石煤与低品位软锰矿进行流态化焙烧，产生的水煤气用于低品位软锰矿的还原焙烧；（2）将石煤流态化氧化焙烧样加入硫酸继续进行低温硫酸化无添加剂焙烧；（3）将石煤硫酸化焙烧样与软锰矿流态化还原焙烧样共同浸出提取钒锰；（4）对含钒锰浸出液进行异步萃取分离回收钒锰，钒萃取率大于98%，钒反萃率为100%，锰萃取率大于95%，锰反萃率可达100%，并得到纯净的硫酸氧钒与硫酸锰溶液。本发明能够将石煤与低品位软锰矿中的钒锰资源充分有效的回收，且工艺简单，适用范围广，酸耗、能耗低，钒锰回收效率高，对环境没有污染。

含钛高炉渣硅热法提钛工艺方法 864

 0

本发明公开了一种含钛高炉渣提钛的方法，属于冶金化工技术领域。自20世纪60年代起，我国对含钛高炉渣的综合利用做了大量的研究工作，但均因经济效益差、工艺复杂、能耗较大、污染严重等问题，以至于其难以推广。本发明采用Si粉作为还原剂对含钛高炉渣进行还原。首先将Si粉和含钛高炉渣按一定质量比配料，均匀混合，焙烧，得到钛硅金属间化合物Ti5Si3(或其他的硅钛化合物如TiSi2等)和玻璃渣。本发明直接采用Si粉资源化利用含钛高炉渣，成本低，操作简单，反应易于控制，有利于解决资源化利用含钛高炉渣工艺复杂、能耗较大、污染严重的问题。

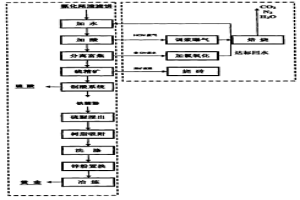

氰化尾渣高值化无废利用的方法 674

 0

一种氰化尾渣高值化无废利用的方法,属于冶金废渣资源化利用技术领域。具体工艺步骤是:从氰化尾渣中分离富集硫铁元素工艺;高品位硫精矿焙烧制硫酸联产铁精粉工艺;铁精粉再提金工艺;“三废”的处理。优点在于,整个工艺过程排放的废气、废水和废渣均得到有效处理,实现无废排放。

低气体含量金属锰锭及其制备方法 991

 0

本发明提供一种低气体含量金属锰锭及其制备方法。金属锰锭采用电解锰或金属锰粉为原料,在电炉熔炼过程采用萤石和石灰组成的保护渣进行覆盖,使用纯镁粉进行脱氧,同时利用保护渣中的钙脱硫,其保护渣组成(wt%)为萤石20～60%,石灰40～80%。用此法制备的金属锰锭氮、氢、氧气体总含量小于800ppm,低于电解法生产的金属锰片、锻轧法生产的金属锰球团和现有熔炼法生产的金属块。可广泛用于生产特殊冶金产品。

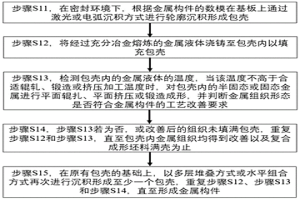

包壳式复合增材制造方法 589

 0

一种包壳式复合增材制造方法，包括：根据金属构件的数模在基板上进行轮廓沉积形成包壳；将经过充分冶金熔炼的金属液体浇铸至包壳内以填充包壳；检测包壳内的金属液体的温度，当该温度不高于合适锻造的挤压温度时，对包壳内的半固态或固态金属进行平面辊扎、平面挤压或锻造成形；同一包壳内重复前述步骤，一次或多次，直至包壳内金属组织均得到改善以及复合成形坯料满壳为止；在原有包壳的基础上，以多层堆叠方式或水平组合方式再次进行沉积形成至少一个包壳，重复有关步骤，直至形成金属构件。本发明能够提高材料前期冶金质量、制造精度和成形速度，降低金属构件产生宏/微观组织和应力不均匀的风险，从而提高制造效率。

钛钒铁混合精矿冶炼方法 605

 0

本发明公开了一种从钛钒铁混合精矿直接冶炼分离提取铁、钒和钛的方法，属于有色金属冶金和钢铁冶金领域。钛钒铁混合精矿采用“还原熔炼‑吹炼”技术生产富钛料、生铁和高钒渣产品：混合精矿经干燥后进入还原熔炼炉，在还原气氛下，铁钒被还原进入铁相中，二氧化钛不被还原富集在熔炼渣中，还原熔炼渣成为富钛料，含TiO270‑90％；铁水从炉内排出后直接进行吹炼，将钒从铁水中氧化进入吹炼渣，获得生铁和高钒渣。本发明最显著的特点是：能够处理含钛、铁、钒的低品位精矿或混合精矿，可同时高效回收铁、钒、钛三种金属，具有原料适应性强、金属回收率高、流程简短环保以及投资和生产成本低的优点。

从选铁尾矿中制备二氧化铈的方法 979

 0

一种从选铁尾矿中制备二氧化铈的方法,属于有色冶金工业技术领域。工艺为:粉粹:将原料进行磨矿,过筛,酸洗,碱分解,盐酸优溶,沉淀,氧化焙烧,硫酸浸出,萃取,反萃,沉淀、煅烧。本发明的优点在于:适合低品位铈的原料。对尾矿和其他一些铈含量较低的矿物进行铈的提取,有较强的可行性;产物纯度较高,工艺操作简单,成本低,对实现尾矿的综合利用有很重要的意义。

在提纯高纯硅的过程中原料的混合方法 1038

 0

本发明涉及一种在使用物理冶金法或强辐射催化法提纯高纯硅的过程中将原料进行混合的方法。是在固体状况中,将工业硅细粉及粉状渣剂混合以后使用悬浮的方法使硅粒细粉均匀地分布在混合体中,然后再将混合体加压进行压缩和固定的方法。在此方法中,工业硅及渣剂的混合物在加入一定的比例的钠盐或氢氧化钠或氧化钠的情况下,混合物将会放热并急速膨胀,经过这种膨化处理的混合物中的工业硅的颗粒会非常均匀地分布在氧化物渣剂的细粉之中。这样的混合物进行压缩、脱水就会形成一种硅粒与氧化物的均匀的混合体,将这种以棒状或块状出现的熔炼以前的予制混合物进行高温熔炼会由于极大的硅与氧化物的接触面积,而使提纯效果大大地提高。

提高GH4169合金返回料纯净度的电渣重熔用预熔渣及制备方法 1030

 0

本发明属于高温合金纯净熔炼技术领域，涉及提高GH4169合金返回料纯净度的电渣重熔用预熔渣及制备方法；本发明的预熔渣成分配比范围为：(CaF₂(40～55％)+CaO(20～25％)+Al₂O₃(18～22％)+MgO(3～6％)+TiO₂(2～3％)+MgF₂(1～2％)，预熔渣中600℃下的水分≤0.06％；SiO₂≤0.5％；C≤0.03％；P≤0.01％；S≤0.005％。配料后的陶瓷材料经过球磨混料、电弧炉熔炼、快速冷却、破碎筛分后，采用高温950℃±20℃×2小时～3小时进行烘干，最后在惰性气体(Ar)保护下密封包装。本发明提出的预熔渣能够保证航空发动机用GH4169合金返回料铸锭的内部冶金质量和表面质量，合金纯净度高，并具有节能、环保的优点，具有广阔的市场前景和应用价值。

提取钽和铌的方法 937

 0

本发明涉及湿法冶金技术领域，尤其涉及一种提取钽和铌的方法；所述方法包括如下步骤：(1)将含钽铌的物料进行氧化焙烧，制得钽和铌的氧化物；(2)将所述钽和铌的氧化物与碱混合后进行焙烧，制得钽和铌的碱熔转化产物；(3)采用混合有机酸浸出所述钽和铌的碱熔转化产物，得到含有钽和铌的浸出液；(4)采用三异辛胺萃取所述含有钽和铌的浸出液，再用纯水或稀硫酸反萃铌，得到含铌的溶液和含钽的有机相；(5)采用浓硝酸反萃所述含钽的有机相中的钽，得到含钽的溶液。该方法既降低了反应对设备的极高要求，同时也减少了对环境的严重危害，为钽铌冶金分离领域提供了新的研究思路。

赤泥高值化综合利用的方法 700

 0

本发明公开了一种从赤泥中提取铝、铁、稀土、钪的方法，属于赤泥高值化综合利用领域。将赤泥与适量浓硫酸混合均匀、熟化后，与还原剂在一定温度下进行快速还原焙烧脱硫，含SO2烟气通过制酸实现硫酸再生循环利用。还原焙砂采用水浸提稀土、钪，对水浸液用湿法冶金富集、分离和提纯，得到Sc2O3产品和稀土富集物。水浸渣进行磁选，得到铁精矿和磁选尾矿，磁选尾矿碱浸制备氧化铝。本发明实现赤泥中的成分按一步分离一种的原则，能有效分离，每一步工艺都有现成的工业生产工艺，工业化生产易实现。

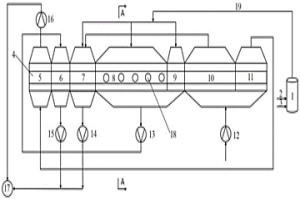

利用低热值燃料生产球团矿的装置及其工艺方法 964

 0

一种利用低热值燃料生产球团矿的装置及其工艺方法，属于钢铁、有色冶金及用于粉状物料制备球团的技术领域。本发明采用低热值燃料在燃烧炉内燃烧，获得温度为800‑1000℃、含氧量为8％‑15％的高温烟气。将高温烟气经热风管道输送到带式焙烧机机罩内，以满足球团焙烧的温度要求和热量供给。在带式焙烧机最高焙烧温度区段的机罩侧壁上，设置高温低氧燃烧器采用分级燃烧技术，低热值煤气在高温低氧环境中进行燃烧，提高烟气温度到1250‑1380℃，达到球团最高焙烧温度要求。将带式焙烧机各区段烟气循环利用，以提高余热利用效能。采用高温低氧分级燃烧技术，不仅提高焙烧温度、降低燃料消耗，还能有效降低燃烧过程NOx的生成和排放。

从硼铁矿中提取优质铁粉和硼砂的方法 958

 0

本发明属于钢铁冶金和矿产资源加工领域，具体地，本发明涉及一种从硼铁矿中提取优质铁粉和硼砂的方法。本发明包括以下步骤：(1)将含硼铁精矿与固体Na2CO3和煤混合在一起，得到混合料；(2)将混合物料在950～1150℃的还原气氛下得到焙烧产物；(3)将焙烧产物进行破碎和磨矿，然后对矿浆进行浸出、洗涤、过滤得到碱性滤液和含铁滤饼；(4)将碱性滤液经过脱硅、CO2碳化、过滤和结晶后得到合格的硼砂，同时实现反应介质Na2CO3的再生循环；(5)将得到的滤饼经过磁选、磨矿和二次磁选，得到可用于粉末冶金铁基原料的优质还原铁粉(TFe> 98.5％)。本发明通过添加大量Na2CO3，在铁还原的同时实现硼矿物的浸出，缩短了工艺流程，降低了能耗。

从钼选矿尾矿中回收稀有金属元素钼的方法 644

 0

本发明提供了一种从钼选矿尾矿回收稀有金属元素钼的方法,属于矿山尾矿综合利用和湿法冶金技术领域。主要工艺为:将尾矿进行粉碎、球磨、焙烧,再与碳酸钠溶液共同加热搅拌后,过滤,洗涤,最终得到浸出液及滤渣。本发明的优点在于:从低品位钼选矿尾矿中回收稀有金属钼,提取工艺操作简单,资源回收率高,具有较强的可行性,钼选矿尾矿中稀有金属元素钼的浸出回收效率可达85wt.%以上;未使用危害环境、易挥发药品,产生废水、废液易回收,环境污染较小;在提取回收钼元素之后,仍可同时回收其他多种有价金属元素。

采用气雾化法制备含氮/高氮不锈钢粉末的方法 734

 0

本发明属于粉末冶金领域,特别涉及一种采用气雾化法制备含氮/高氮不锈钢粉末的方法。包括按照合金设计所需成分配料;将颗粒状或块状高氮合金置于二次加料器,其余配料加入熔炼炉;在真空和/或非真空气氛下进行熔炼;钢液熔化后通过搅拌获得成分均匀的钢液加入高氮合金;升温至1500℃～1750℃开始雾化,雾化介质为氮气,压力为1.0～10MPA;粉末冷却后,按需要筛分并真空包装。本发明具有设备相对简单、易于操作、生产效率高、成本低等特点,可以生产纯度高、氮含量可控、流动性好的不同合金体系的不锈钢粉末。

超高矫顽力低Co型Sm-Co纳米晶合金的制备方法 587

 0

本发明公开了一种超高矫顽力低Co型Sm-Co纳米晶合金的制备方法,属于纳米材料、新型功能材料和粉末冶金技术领域。首先将纯度为99.95%以上的稀土元素Sm、纯度为99.9%以上的Co按摩尔比1∶x配制成目标成分的母合金;用真空感应熔炼炉熔炼成SmCox合金铸锭,再将合金铸锭进行长时间的均匀化退火;然后在氩气保护下将退火后的合金破碎成粉末;将粉末进行高能球磨后制备出非晶态的合金粉末。最后利用已有的放电等离子烧结技术将非晶粉末快速烧结成型,获得单相SmCox纳米晶块体材料。本发明方法不必添加任何元素而制备超高矫顽力低Co型Sm-Co合金,工艺路线简单、流程短、技术参数的可控性强。

磁控溅射FE-CO合金靶的制造方法 790

 0

本发明属于冶金制备领域,特别涉及一种磁控溅射FE-CO合金靶的制造方法。该方法以99.97%的电解钴和99.95%的纯铁为原料,经真空熔炼、铸锭、锻造、轧制、矫直,然后机加工成成品。合金成分WT%范围为:FE 25-75%,CO 25-75%;在熔炼过程中浇注温度在合金熔点以上50℃～150℃,锻造温度在800℃～1200℃,轧制温度为850℃～1200℃,锻造和轧制的变形量均大于80%,矫直温度在700℃～1000℃。本发明与现有技术相比具有工艺简单,成本低,成份分布均匀无偏析,晶粒细小均匀,成品的纯度高,密度大、可控尺寸大,厚度薄的优点。

由粉煤灰生产氧化铝的方法 939

 0

本发明公开了一种由粉煤灰生产氧化铝的方法。包括如下步骤：(1)将粉煤灰与焙烧添加剂混合后进行焙烧得到焙烧熟料，所述焙烧添加剂包含氯化钙；(2)向所述焙烧熟料中加水后过滤得到滤饼a和滤液b；(3)所述滤饼a用硫酸浸出后经过滤得到滤饼c和滤液d，所述滤液d依次经浓缩和焙烧后即得所述氧化铝。本发明提供的方法的焙烧温度较低，节约能源；加入焙烧添加剂时，仅需考虑粉煤灰中氧化硅的含量，不需要复杂的配料调整过程；缩短了浸出时间段，但提高了浸出效率高；粗产品硅量指数高，无需进一步脱硅就能满足冶金级要求；多种产品联产，对粉煤灰中氧化铝的含量无特别要求；可用于含铀、钍的放射性粉煤灰资源化；尾渣主要成份为硫酸钙和硅酸钙，可以直接用于建材生产，不存在二次污染问题。

富Sm单相Sm5Co2纳米晶合金块体材料的制备方法 1025

 0

本发明公开了一种富Sm单相Sm5Co2纳米晶合金块体材料的制备方法,属于纳米粉末冶金技术领域。首先将金属Sm块和Co块按照Sm5Co2合金的的化学计量比进行配比,在配比时Sm的质量增加2%-5%。用冷壁真空感应熔炼炉熔炼获得单相的Sm5Co2合金铸锭。在氩气保护的手套箱中,用玛瑙研钵将单相Sm5Co2母合金铸锭研磨成粒径小于500μm的粉末,放入具有氩气保护的球磨罐中进行球磨,制备出非晶金粉末。将非晶合金粉末放入硬质合金模具,先冷压成型再利用放电等离子烧结技术将粉末高压快速烧结成型,即可。本发明制备的富Sm型纳米晶Sm-Co合金纯度高、晶粒尺寸在纳米尺度可控、工艺路线简单、流程短。

铁铝基金属间化合物微孔过滤元件的制备方法及用途 712

 0

本发明属于粉末冶金制备领域，特别涉及应用于 含有腐蚀性组分的高温气体的净化过滤和除尘工艺或系统中 所用的金属微孔过滤元件的制备方法及用途。该方法首先将上 述原料投入真空冶炼炉中熔炼；将熔炼后的 Fe3Al采用高压水雾化工艺制 粉，雾化水压＞8MPa；高压水雾化制备的 Fe3Al金属间化合物粉末通过标 准筛，筛分成不同级别；然后将原料粉末，采用等静压/模压成 型工艺一次成型，压力100～300MPa，保压时间10～30min， 脱模后，采用真空烧结工艺，烧结温度1100～1350℃，保温时 间1～5h，真空度＜9.0×10－3 托。本发明与现有技术相比具有强度高，抗高温氧化性和抗硫 腐蚀性能优异，过滤效率高、运行阻力低、工艺稳定、易于反 吹清洗再生、寿命长、节能的优点。

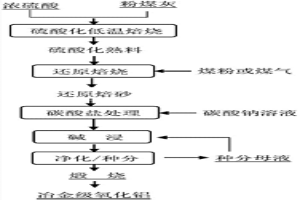

粉煤灰硫酸熟化生产氧化铝的方法 1043

 0

本发明公开了一种粉煤灰硫酸熟化生产氧化铝的方法，属于粉煤灰综合利用技术领域。将适量的浓硫酸与粉煤灰拌合均匀后进行熟化得到硫酸化熟料，然后用硫酸铝结晶母液或水浸出熟料得到硫酸铝溶液和高硅渣，硫酸铝溶液经蒸发浓缩结晶、干燥脱水得到硫酸铝，将硫酸铝与适量还原剂一起进行快速还原焙烧得到粗氧化铝，然后采用低温拜耳法处理粗氧化铝生产冶金级氧化铝。所得高硅渣可以经氢氧化钠浸出生产白炭黑或活性硅酸钙。该方法具有铝回收率高，设备材质容易解决，氧化铝产品质量好等优点，浸出铝后的渣为碱溶活性好的高硅渣，可进一步生产多种高附加值硅产品。

制备高纯锰氧化物的方法 574

 0

本发明公开了一种制备高纯锰氧化物的方法,属于湿法冶金领域。本方法是利用杂质含量高的碳酸锰制备高纯四氧化三锰,制备过程分为三步:第一步为碳酸锰氧化焙烧,得焙烧物,焙烧条件为焙烧温度150～1300℃,焙烧时间为0.5～40小时;第二步用酸处理焙烧物,分离杂质,得锰的中间产物,酸处理条件为温度为室温～110℃,液固比(0.5～50)∶1,处理时间0.1～24小时,反应PH为0～7.5;第三步为焙烧锰的中间产物,得高纯锰的氧化物,焙烧条件为焙烧温度300～1300℃,焙烧时间为0.1分～10小时。本发明工艺简单,成本低,产品杂质含量低和质量好。
