辽宁鞍山有色金属火法冶金技术理论与应用

镁基球团矿有机粘结剂及其制备和使用方法 1170

 0

本发明的目的是为了解决现有技术中球团矿粘结剂的缺陷和烧结矿受MgO影响的问题，提供了一种镁基球团矿有机粘结剂及其制备和使用方法，属于冶金烧结用粘结剂技术领域。粘结剂由有机高粘材料0.02％～0.08％和氧化镁粉99.92～99.98％组成，有机高粘材料为海藻酸钠和黄原胶中的一种或两种，氧化镁粉为轻烧镁粉，粒度为小于0.044mm粒级。本发明采用镁质料替代膨润土，可改善球团质量，提高生球强度和爆裂温度，提高成品球抗压强度和全铁品位；同时，通过在球团矿中加入MgO，不仅能改善球团矿的冶金性能，还能减少烧结矿中的MgO含量，使烧结矿质量和球团矿质量能够得到共同提高。

高强度冷压球团的制备方法 857

 0

本发明公开一种高强度冷压球团的制备方法，其特点是在不添加粘结剂的情况下，以生石灰与含铁废料为原料，含铁废料包括转炉尘或泥、瓦斯灰或泥、铁皮，其重量百分比为生石灰8%~21%，转炉尘或泥25~40%，瓦斯灰或泥25~45%，铁皮22~42%；将生石灰与水按重量比为1:3~6进行消化，消化20-30分钟，消化后的石灰与含铁废料在混碾机内混合均匀，经冷压力成型机压制成球团。本发明不需添加粘结剂，压制出高强度球团，经过生产试验，湿球抗压强度可达150N，干球抗压强度可达2500N以上，2米高自由落下试验可达10次以上，完全达到冶金冷压球团强度的要求，不仅为回用冶金含铁废料提供一个方向，也降低了冷压球团的生产成本。

高密度炭素制品的生产工艺 631

 0

本发明涉及一种高密度炭素制品的生产工艺,其特征在于:高密度炭素制品包括:高密度预焙阳极、或高密度石墨化电极、或砌筑炭块用高密度半石墨质炭糊及半石墨质阴极糊,通过采用体积密度大于1.6g/cm3高密度型焦炭为主要原料,采用大颗粒高密度型焦炭整球加入方式,达到降低粉料和结合剂煤沥青加入量,改变炭素制品颗粒结构,生产出体积密度大于1.6g/cm3炭素焙烧品,其生产工艺按下列步骤:原料选择;颗粒级配、结合剂选择、结合剂含有量控制;混捏;成型、焙烧、浸渍、石墨化按常规炭素制品生产方法进行。利用本发明生产的高密度炭素制品,焙烧后炭素定型制品的体积密度大于1.6g/cm3,可实现节能、减排、高效,低投入、高产出。

降低煤沥青含量生产炭素制品的方法 1103

 0

本发明涉及一种降低煤沥青含量生产炭素制品的方法，其特征是：炭素制品包括预焙阳极、石墨化电极、炭电极、砌筑炭块、电极糊、半石墨质炭糊、冷捣糊、普通炭糊、阴极糊，生产工艺按下列步骤：原料选择、采用压球工艺生产压球焦技术、配料、混捏；成型、焙烧、浸渍、石墨化按常规炭素制品生产方法。采用颗粒大于10mm的高密度压球焦加入量大于20％，使预焙阳极煤沥青加入量降至11％；石墨化电极煤沥青加入量降至17％；不定形炭素糊料煤沥青加入量降至20％，焙烧后炭素定型制品的体积密度大于1.62g／cm3，炭素糊料经捣打、1000℃焙烧后体积密度大于1.50g／cm3。本发明是一种可降低煤沥青含量，节能减排，高效生产炭素制品的方法。

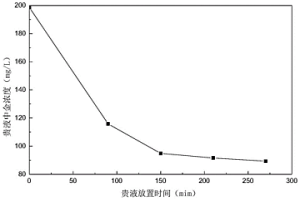

浸金贵液中金的测定方法 891

 0

本发明涉及湿法冶金技术领域，尤其涉及一种浸金贵液中金的测定方法。本发明用玻璃容器量取待测贵液的体积，烘干至恒重后，将玻璃容器敲碎，将全部碎渣磨成粉末，用火法试金法测出其中金含量，利用公式计算出贵液中金浓度。本方法是将液相中金转化为固相，对固体样品进行火法试金测定，与化学法与原子吸收分光光度法相比，具有流程简单、操作方便、精确度高，测定范围宽、环境污染小等优点。

铁水炉前大幅脱硫或同时三脱彻底解放高炉和转炉 938

 0

本发明公开了一种在出铁场砂口后喷涌的铁水 上分撒苏打大幅脱硫脱磷脱硅乃至炼钒钛矿时提钒的铁水预 处理新工艺。铁水所含元素在此都连续全面展露出来的，因而 该喷涌的铁水可被用来取代现行喷粉冶金。熔渣易熔且流动性 好，特别适合及时挡渣与铁水分离以防回磷等；从熔渣和溢出 烟尘中可全部回收苏打中的 Na2O(所有管道均沿地平走向不 影响炉前操作)，并付产磷肥等，因而使三脱成本大为降低(竟 可使苏达费用为负且铁损为零)。该工艺大大简化现有三脱工 艺，堪称循环经济式节约资源型、环保型、可持续发展型完全 符合科学发展观的铁水三脱新工艺。为降低纯净钢、普通钢成 本、保证钢材质量、彻底解放高炉(出铁无硫磺限制)和转炉(少 渣、智能炼钢)创造前所未有的有利条件。是目前钢铁生产中一 个全新的强有力的经济增长点。基于同样机理本发明还可用于 其它适宜的火法、湿法冶金及适宜的液－固、液－液相反应等 化工过程的优化改造。

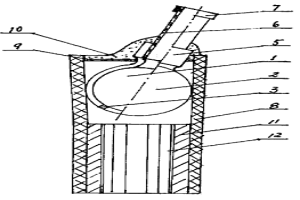

液态金属取样铸模 1153

 0

本实用新型公开了一种液态金属取样铸模,适用于冶金的金属熔炼、机械的零配件熔铸,冶炼熔融工序中的随时快速取样,由石英管、铸模、壳体和封口材料构成,铸模至少有2个排气槽,壳体紧固合成铸模,并与插取管粘胶合为一体,结构简化,材料来源丰富,造价低,使用安全,取样成功率高,制造成本与现有技术成本比降低20%,节约金属,降低消耗,冲制铸模每吨钢板增加成品20%。

速凝高强度铝酸盐水泥及高炉熔融法生产工艺 879

 0

一种速凝高强度铝酸盐水泥及高炉熔融法生产 工艺, 水泥包括标号＃425—925, 主要成分Al2O344—65%、CaO26—44%、SiO23—7%; 高炉熔融法生产该水泥工艺是 : 包括利用冶金用高炉、热风炉以及水泥生产用的常规设备, 原料以铁铝矾土矿石为主, 按重量比配料、入炉熔炼, 温度为1300—1800℃, 形成的熔融物可分别由炉体高位口和低位口流出, 进入水泥熟料容器和副产品生铁的容器; 经缓冷, 研磨成水泥。该水泥产品具有流动度好、耐低温、抗冻融、耐高温可达1700℃以上的性能。

转炉炼钢脱磷剂及其制备方法 1046

 0

本发明涉及冶金技术领域,尤其涉及一种转炉炼钢脱磷剂,其特征在于,其熔点为1100℃～1150℃,由以下组分按重量百分比组成:Fe2O342%～44%;CaO?46%～48%;Al2O34.0%～5.0%;SiO23.5%～4.5%;CaF20～1.5%;K2O+Na2O?0.5%～1.0%。其制备方法是将上述原料破碎成粒度为0～10mm颗粒,混合1200～1550℃高温下熔炼,冷却破碎成5～40mm粒块即可。其使用方法是在转炉炼钢过程中加入8～10公斤/吨钢,其脱磷率可达90%以上。本发明的有益效果是:脱磷效果稳定消耗低,钢中磷元素在0.01%以下,为无氟或微氟含量对环境污染小且保存期长。

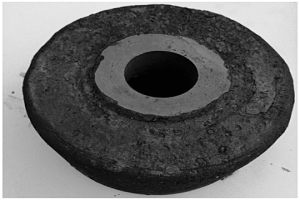

双金属雷蒙机磨辊/磨环及其双液离心铸造方法 666

 0

一种双金属雷蒙机磨辊/磨环及其双液离心铸造方法，磨辊/磨环为圆筒状，由工作层和基体构成，工作层与基体冶金结合构成一体结构；工作层厚度10～50mm；铸造方法为：(1)分别熔炼工作层钢水和基体钢水；(2)模具预热后安装到离心机上；(3)启动离心机；(4)向模具中浇入基体/工作层钢水，加入防氧化剂；(5)然后浇入工作层/基体钢水，继续离心至凝固；(6)毛坯进行退火、淬火和回火处理。本发明的产品在使用中不出现磨出坑、沟的情况，硬度高，耐磨性好。

轧辊埋弧焊烧结型合金焊剂 991

 0

本发明为轧辊埋弧焊烧结型合金焊剂,用于国家化学、冶金和机械系统的新型工业合金焊接材料,它代替了国内外的熔炼型焊剂和陶质焊剂,该焊剂配用普通焊丝修复热轧钢辊及球墨铸铁辊的大面积堆焊及结构钢的埋弧自动焊。焊接工艺性能好,成本低,可采用交直流焊机,无烟、无毒、无味,熔敷金属层耐高温,机械性能好。如全国推广使用,每年节约钢材6万多吨及大量能源和原材料。统计每年大约为国家节省约人民币1.5～2.0亿元。

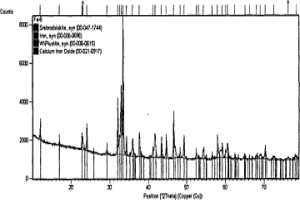

新型转炉炼钢脱磷剂及其制备方法 765

 0

本发明涉及冶金技术领域,尤其涉及一种转炉炼钢脱磷剂,其特征在于,其熔点≤1280℃。由以下组分按重量百分比组成:Fe2O3?60.0-75.0%;CaO:20.0-35.0%;其中杂质总含量≤5.0%。所述杂质包括MgO、Al2O3、MnO、SiO2、K2O和Na2O等。其制备方法是将上述原料破碎成粒度为0～10mm颗粒,混合均匀后在1350～1400℃高温下熔炼。熔化生成的矿相结构以2CaO·Fe2O3为主相的块状物料。冷却后破碎成3～40mm粒块。其使用方法是在转炉炼钢过程中加入8～10公斤/吨钢,其脱磷率可达90%以上。能将钢中磷含量有效地控制到0.004%。本发明的有益效果是:脱磷效率高而且稳定;不含氟化物对环境无污染。

利用高炉渣生产硅铁合金的方法 711

 0

本发明涉及一种利用高炉渣生产硅铁合金的方法，将炉心料布置到矿热炉的中心区，将边缘料布置到中心区的外围，炉心料包括炉心冶金炉料和高炉渣，在1700～1900℃下熔炼4～5小时，中间每隔1.5～2小时捣炉一次，经精炼，扒除炉渣，浇注，精整去渣后即得到硅铁合金。本发明回收利用高炉渣,降低能耗和原材料成本，实现了资源再利用，同时解决了高炉渣填埋或堆放所带来的占地及环境污染问题。

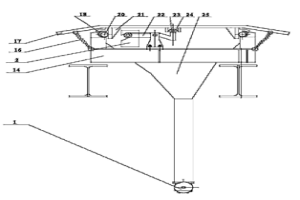

烧结机箱式自调密封装置 990

 0

本实用新型属于冶金行业烧结和球团生产设备技术领域,特别涉及一种烧结机箱式自调密封装置。包括密封箱体、密封盖板、密封支撑机构、限位密封组、灰斗、设在此灰斗下部的放灰机构,其特征在于限位密封组由分别设在密封盖板下表面的两块限位板,分别对称设在密封箱体的两侧板顶部且开口向内的弧形凹槽,与此弧形凹槽相靠接的滚杆所组成,密封盖板的两翼通过铁链与密封箱体相连接,密封支撑机构由支撑组件,与此支撑组件相连接的配重机构所组成。本实用新型结构简单,能够有效地实现烧结机、焙烧机的头尾处和中间处的密封,降漏风,降能耗,提高产值量水平,同台车的接触力小,还能延长其使用寿命,达到降低设备维护费的目的,降低生产成本。?

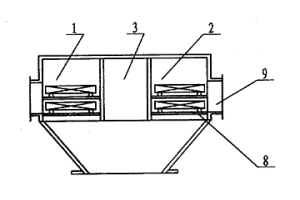

自清式大型烟气加热器 1104

 0

本实用新型涉及一种对冶金轧钢、烧结、建材等行业焙烧和烘干过程中产生的烟气加热的设备——自清式大型烟气加热器。其目的是提供一种将烟气加热升温至烟气露点温度以上的自清式大型烟气加热器。其特征是由加热箱体和直流箱体、后静压箱、积灰斗组成,每个加热箱体中有加热单元,本实用新型的好处是:防止结露,避免形成酸液对金属壁腐蚀,可逐个加热器进行冲刷加热元件上的积灰,实现自身清灰功能,保证换热效率。

高炉瓦斯泥预还原球团的制备方法 672

 0

本发明提供一种高炉瓦斯泥预还原球团的制备方法，其原料质量百分比为：高炉瓦斯泥10%～30%，SiC粉3.5%～10%，铁精矿60%～85%，膨润土1.2%～1.5%；分别将膨润土总量的20%-30%与高炉瓦斯泥、SiC粉混匀，将铁精矿和膨润土总量的70%-80%混匀，制成混合料。造球时，先将瓦斯泥、SiC粉和膨润土的混合料造成球核；再加入铁精矿和膨润土混合料继续造球；并在成型的球团上外裹一层占原料总质量的0.5%～1.5%的白云石，按常规生产工艺制成预还原球团。本发明可大量消化高炉废弃物，降低球团的焙烧温度，增加非磁铁精矿的使用比例，成品球团间不粘结，冶金性能好，有利于提高高炉效率，降低高炉焦比。

回转卸灰阀 673

 0

本实用新型可应用于化工,食品,冶金,环保等相关行业解决带压容器无尘卸灰的设备,特别涉及一种回转卸灰阀。是由:导入管、回转筒、密封装置、壳体、锁气机构、传动机构组成,其特征在于:导入管通过密封装置与回转筒轴向端面联接,在联接面有密封装置,回转筒外侧是径向锁气机构,锁气机构位于回转筒的上方;传动机构固定在壳体的外部,通过轴与回转筒连接。本实用新型在烧结生产中给降低烧结和焙烧生产工艺中系统漏风率,提高产量和降低消耗提供了技术性更高,适应性更强的卸灰设备。由于采用了气—灰分锁和回转卸灰技术,能有效根除现有双层阀带料关闭不严和密合面易研磨漏风的弊端,是电动拨叉双层阀和电液插板双层阀的替代设备。

酸性氧化镁球团矿及其制备方法 1043

 0

本发明涉及一种酸性氧化镁球团矿及其制备方法，将磁铁矿粉90～95％， 膨润土1～2％以及粒径-200目＞90％的镁石粉4～8％，在配料室配加镁石粉 及膨润土进行干混，控制球团矿原料中MgO/SiO2＝0.4～0.55；同时焙烧温度保 持在1250℃～1300℃之间，即可生产出本发明之酸性氧化镁球团矿。在不增加 设备投资和不改变原有工艺的情况下，改善球团矿低温还原粉化率指标，使低 温还原膨胀率降低50％；球团矿的软融温度提高120℃～150℃，提高球团矿的 高温冶金性能，改善高炉冶炼条件。并且原料来源充足，生产工艺简单，便于 操作和掌握，具有提高球团矿使用比例，进行普遍推广的优势与价值。

氧化球团回转窑燃煤用结圈特性的评价方法 973

 0

本发明属于钢铁冶金领域，具体涉及一种氧化球团回转窑燃煤用结圈特性的评价方法。本发明是将回转窑用不同来源的燃煤完全烧成煤灰，将煤灰与预热球团粉末按比例混匀并压制成圆柱形压块，于1200‑1300℃下焙烧5‑15min，得到烧结团块，然后检测烧结团块的抗压强度进行比较，烧结团块的抗压强度越高，对应的燃煤在回转窑中越容易导致回转窑结圈。本发明通过测定不同煤灰与同一球团粉末形成的混合粉末的抗压强度就可以反映该煤灰在回转窑中形成结圈的难易程度，进而从回转窑结圈角度为回转窑生产选用燃煤提供依据，具有重要的应用价值和现实意义。

铁矿粉造块的方法 983

 0

本发明公开了一种铁矿粉造块的方法，旨在提高铁矿铁品位，减少能量消耗，减少环境污染。该方法的步骤包括：铁矿粉块配料：铁矿粉、石灰石粉、镁水、造孔剂；一次混合：在混合机内放入粒度较小的铁矿粉、石灰石粉、镁水泥和造孔剂；二次混合：将一次混合料与粒度较大的剩余铁矿粉放入混合机内混匀得到均匀混合料；将均匀混合料放入长方体形状模具中压制成铁块生料；铁块生料焙烧；破碎筛分。本发明以镁水泥为粘结剂和MgO添加剂，在混合料中添加造孔剂，采用冷压成型技术，压制成多孔铁块，提高了铁矿粉造块效率，改善了铁块的冶金性能，简化生产工艺流程，减少烧结球团中黏结剂的使用，扩展了铁矿资源，提高了铁块的体密度和高炉生产效率。

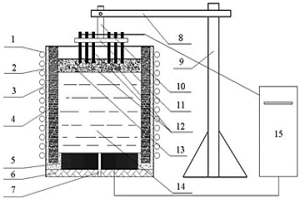

铁碳熔体脱碳反应控制装置 767

 0

本实用新型公布了一种铁碳熔体脱碳反应控制装置，属于钢铁冶金技术领域。它是采用由炉体熔炼系统、熔池系统、电极控制系统以及外加电源组成。炉体熔炼系统包括感应线圈、炉壳、耐火材料打结层、预制炉衬，且预制炉衬嵌入耐火材料打结层底部的凹槽内。耐火材料打结层与底阳极安装在炉体底衬上，炉体底衬与底阳极中心置有底吹气体气孔。熔池系统主要由上部的熔渣和其下部的铁碳熔体组成。电极控制系统为阴极旋转升降横臂支架。所述的阴极和底阳极通过导线与外加电源相连接。本装置具有设备简单，操作方便，成本低廉，洁净化，只需在铁碳熔体和熔渣间施加一直流电场，即可实现熔体的电化学脱碳、脱氧。

提高钢筋强度的方法 1056

 0

本发明涉及钢铁冶金领域，尤其涉及一种提高钢筋强度的方法，具体操作步骤如下：1）熔炼炉炉衬材料采用硅石，硅石砂料粒度合理级配，在砂料中加入硼酸作为添加剂；2）炉衬经成型、烧结后在熔炼炉内使用，钢水硼含量为0.0005%‑0.0030%；3）将熔炼炉中完成钢水脱氧及合金化过程，增加钛元素，保证钢水中钛元素含量为0.02%‑0.03%，将钢水浇铸成方坯，制成钢筋产品。与现有技术相比，本发明的有益效果如下：钢水中的碳与炉衬中的B₂O₃发生化学反应，微量的硼元素固溶在晶界，抑制先共析铁素体的生成，在后续轧制过程中相同的冷却条件下，其内部组织中会产生一部分马氏体和贝氏体等强化组织，提高钢筋强度。

利用废酸泥生产烧结矿的方法 731

 0

本发明公开一种利用废酸泥生产烧结矿的方法，在回转窑中利用钢铁厂内温度为200~300℃的废气对废酸泥进行低温焙烧3~4小时，脱出废酸泥中的水分和游离盐酸，形成盐酸蒸汽，获得富铁残渣；焙烧后的干废酸泥经过破碎机破碎至小于8㎜，进入烧结系统，把破碎后的干废酸泥作为一种铁料进行配料，干废酸泥占烧结铁料的质量百分比3％～8％，经混料、打水、消化、烧结，生产出高质量烧结矿；盐酸蒸汽被抽风机（7）抽至喷淋塔（6）中，经过喷淋回收盐酸液。改善了烧结矿的冶金性能。

熔剂性复合球团矿的生产方法 923

 0

本发明公开一种熔剂性复合球团矿的生产方法，（1）将铁料、熔剂和粘结剂混合成混合料，其中铁料为高铁低硅铁矿粉，熔剂为生石灰粉，粘结剂为膨润土、水玻璃或腐殖酸钠等；调整生石灰粉含量，使混合料的碱度为0.6~1.0，将混合料加水润湿并混合均匀；（2）对高碱度烧结返矿进行润湿，以该返矿为成球核心，用（1）所述混合料在圆盘造球机上进行一次造球，生产出生球；按熔剂性球团矿焙烧制度进行焙烧，制得成品单球双碱度的熔剂性复合球团矿。生产一种既具有高碱度烧结矿优点又具有球团矿优点的复合球团矿，提高了球团矿的冶金性能，开辟了烧结返矿利用的新途径。

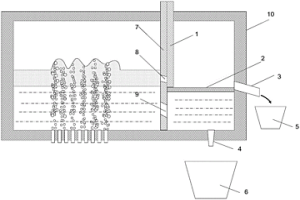

底吹炼铜炉熔锍熔渣高效分离装置 754

 0

本实用新型涉及有色冶金技术领域，尤其涉及一种底吹炼铜炉熔锍熔渣高效分离装置。包括铜锍熔炼炉、挡墙、挡渣板与出渣平板；挡墙底部嵌装于铜锍熔炼炉炉底的炉衬砖内并与炉衬砖紧密贴合，且挡墙外壁与铜锍熔炼炉壁紧密贴合，挡墙上设过铜孔和过渣孔；挡墙将铜锍熔炼炉分为两室，出渣平板水平固接在其中一室内，将其分为出渣室与出铜锍室，挡渣板底部嵌装于出铜锍室内，出渣室设有放渣口，出铜锍室设有放铜锍口。不仅可以促进熔炼渣和铜锍高效分离，而且可以防止铜锍直接冲刷铜锍熔炼炉本体耐材，利于铜锍内夹杂物颗粒上浮，极大提高了生产效率和铜锍的纯净度，解决了现有工艺渣金分离效果差和渣含铜高的难题，降低了生产成本。

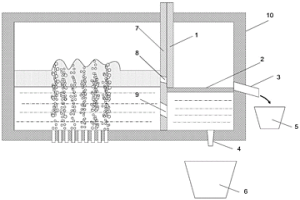

底吹炼铜炉熔锍熔渣高效分离装置及工艺 798

 0

本发明涉及有色冶金技术领域，尤其涉及一种底吹炼铜炉熔锍熔渣高效分离装置及工艺。包括铜锍熔炼炉、挡墙、挡渣板与出渣平板；挡墙底部嵌装于铜锍熔炼炉炉底的炉衬砖内并与炉衬砖紧密贴合，且挡墙外壁与铜锍熔炼炉壁紧密贴合，挡墙上设过铜孔和过渣孔；挡墙将铜锍熔炼炉分为两室，出渣平板水平固接在其中一室内，将其分为出渣室与出铜锍室，挡渣板底部嵌装于出铜锍室内，出渣室设有放渣口，出铜锍室设有放铜锍口。不仅可以促进熔炼渣和铜锍高效分离，而且可以防止铜锍直接冲刷铜锍熔炼炉本体耐材，利于铜锍内夹杂物颗粒上浮，极大提高了生产效率和铜锍的纯净度，解决了现有工艺渣金分离效果差和渣含铜高的难题，降低了生产成本。

钢水精炼用预熔型脱硫剂及其制备方法 767

 0

本发明涉及钢铁冶金技术领域,特别涉及一种钢水精炼用预熔型脱硫剂,其特征在于,由下述几种组分按重量百分比组成:氧化钙55～70%;高铝矾土10～25%;铝灰10～25%。所述的铝灰为制铝生产中的熔渣。其制备方法是将上述组分研磨制成0～2mm粉末,按比例混合,经1450～1600℃高温熔炼,出炉冷却后,破碎成0～70mm颗粒即可。其杂质SiO2≤8%、Fe2O3≤1.5%、MgO≤1.2%、CaF2≤3%、水分≤0.5%。本发明的有益效果是:(1)熔点低,熔速快;(2)脱硫率可达60%以上;(3)脱硫剂用量减少50%左右;(4)可用于钢水、铁水脱硫;(5)无氟或微氟,有利环保。

镁质熔剂性球团的制造方法 1004

 0

本发明涉及一种镁质熔剂性球团的制造方法，包括如下步骤：1)制备球团料A；2)一次造球：将球团料A喷加雾化水造球，制备得到粒径为5±0.5mm的球核A；3)制备球团料B；4)二次造球：以球核A为制粒核心，以球团料B为粘附粉，喷加雾化水造球，制备得到粒径为10±0.5mm的球核B；5)制备球团料C；6)三次造球：以球核B为制粒核心，以球团料C为粘附粉，喷加雾化水造球，制备得到粒径为15±0.5mm的镁质熔剂性球团生球；7)球团焙烧：将镁质熔剂性球团生球焙烧制得镁质熔剂性球团成品。镁质熔剂性球团，其碱度由内层向外层逐渐降低，氧化镁质量分数由内层向外层逐渐提高，既可以改善球团矿冶金性能，又可以避免焙烧粘结。

强化高硫精矿生产球团矿的方法 826

 0

本发明公开了一种强化高硫精矿生产球团矿的方法，属于炼铁生产技术领域。为解决高硫精矿用于球团矿生产时球团矿内部焙烧不充分的问题，通过在使用高硫精矿造球核时喷洒雾状高锰酸钾溶液，在焙烧过程中通过高锰酸钾的分解反应释放出的氧气，提高焙烧球团氧化气氛，实现了球团矿焙烧充分、质量提高的目的。本发明可以提高球团矿抗压强度、改善球团矿冶金性能，同时实现降低高硫精矿用于球团矿生产过程中烟气硫含量过高的目的。

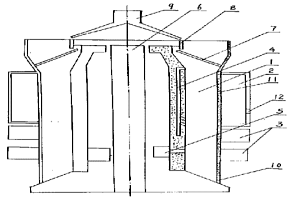

环形竖炉 657

 0

本实用新型属于冶金技术领域,涉及一种炼铁原料人造富矿技术环形竖炉,焙烧炉为环形竖炉,在焙烧炉外侧上部有环形燃烧室,燃烧室内设置喷火口,下部是冷却风包;在焙烧炉内侧的导风墙是用耐火砖砌筑的环形中空部分,上下与焙烧炉相通,在导风墙砌体内侧的下部设置冷却球团废气排出风箱;在环形竖炉中心设置主风管,炉体的上部是密封的;在焙烧炉的顶部有一倾斜的圆扇形烘干床,在烘干床的上部设置一环形受料密封漏斗,在炉外顶部是旋转布料器,在炉的下部设置排料控制阀门。本实用新型克服了现有技术的不足,具有设计合理,结构简单紧凑、受力均匀、不易损坏、高度降低、投资省的特点,提高了导风墙的使用寿命及炉龄。
