金属废料焙烧后干式球磨机 779

 0

本实用新型公开了金属废料焙烧后干式球磨机，包括支撑板和箱体，支撑板的底部固定连接有承重板，承重板的底部固定安装有弹簧阻尼器，承重板的底部且位于弹簧阻尼器的外侧固定安装有缓冲器，弹簧阻尼器的底部活动连接有安装板。本实用新型通过弹簧阻尼器的设置可以有效地对本体产生的震动进行减震，通过滑轨的设置可以有效地防止连接板在位移的过程中出现前后偏移，通过限位块和限位槽的设置可以有效地防止连接板在位移的过程中出现左右偏移，通过缓冲器的设置可以有效地对连接板和本体进行防护，防止弹簧阻尼器在减震的过程中出现快速复位的现象，同时解决了市场上常见的干式球磨机普遍存在减震效果较差的问题。

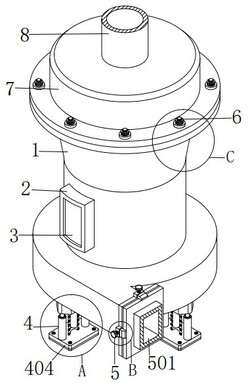

振动小低噪音的雷蒙磨分析机 848

 0

本实用新型公开了一种振动小低噪音的雷蒙磨分析机，包括下壳，所述下壳的底端四角均安装有降噪装置，所述底板的顶端分别固接在下壳的底端四角，所述底板的底端中间分别固接有竖杆，所述竖杆的外壁分别间隙配合有弹簧。该振动小低噪音的雷蒙磨分析机，下壳给四角的底板向下的振动力，使四角的竖杆在对应的弹簧内伸缩，同时底板使弹簧顶在底座上压缩，反之通过四角的弹簧的弹性可以抵消部分下壳工作产生的振动力，则底板带动两侧的插杆在对应的圆筒上的橡胶柱内伸缩，且橡胶柱起到阻尼的作用，且四角的橡胶垫通过自身的弹性对下壳起到降噪效果，避免噪声污染，解决了现有的雷蒙磨分析机，在工作过程中，由于不能降噪，使得噪声污染的问题。

单螺旋粘稠状物料挤压过滤筛选机 968

 0

本实用新型公开了单螺旋粘稠状物料挤压过滤筛选机。有益效果在于：本实用新型通过电机、减速机以及联轴器来带动轴径为锥形的转子螺旋转动，以便在筛鼓的圆形空间中，利用单螺旋中转子螺旋的轴直径不断变大来达到压缩空间对粘稠状垃圾进行挤压的目的，其中粘稠状垃圾中小于筛鼓筛孔的部分通过筛鼓的筛孔汇集到成品区，由出料口排出，而大于筛鼓筛孔的粘稠状垃圾则被转子螺旋推进挤压至弹簧压紧式的扇形堵板处，以便在大颗粒粘稠状垃圾积累到一定程度，使盖板打开，将大颗粒的粘稠状垃圾由排渣口排出设备，从而达到对粘稠状垃圾料进行自动筛选和过滤的目的，确保了筛选机工作的连续性，进而节省了用工成本，大大提高了粘稠状垃圾的筛选效率。

带有橡胶球的振动筛 423

 0

本实用新型公开了一种带有橡胶球的振动筛，涉及振动筛技术领域。一种带有橡胶球的振动筛，包括振动箱体，振动箱体顶部固定连接有入料斗和振动机，振动箱体两侧分别固定连接有减震结构和支撑架，振动箱体底部固定连接有限位块，振动箱体内部固定连接有上筛网和下筛网，上筛网和下筛网之间设置有摆动结构。本实用新型通过摆动结构的设置，将电动机的转动转化为转动履带的转动，传动履带带动上筛网与下筛网之间的滑动条在其中做往复运动，两滑动条之间设置有橡胶球，在震动进行时橡胶球在其中上下振动，实现对上筛网和下筛网的清洁，轮流对筛网的各个部分进行清理，使得筛网的有效面积更大。

大型双吸式风机降重抗弯转子结构 508

 0

一种大型双吸式风机降重抗弯转子结构，包括叶轮、轴盘、主轴，所述轴盘内圆周加工有空槽，空槽中周向均匀布置有加强筋。与现有的技术相比，本发明的有益效果是：1)本发明采用内部镂空的轴盘设计，达到对大型双吸式离心风机降重的目的。2)轴盘的轴向尺寸＝1/3叶轮的轴向尺寸，该设计可以使叶轮的重量均匀的分散在主轴上，提高风机整体的刚度和抗弯能力。3)轴盘圆弧R1和R2采用与离心叶轮前盘加工所在圆(曲率半径R0)同心拟合的设计方法，减少流道损失，实现流道内的流线入口处等截径90°弧度光滑转向。4)本发明设计新颖、结构紧凑，方便拆卸、易于更换、安全可靠。

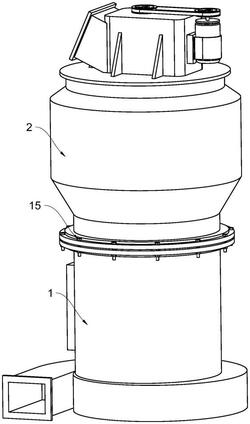

雷蒙磨的主机与分析机连接机构 454

 0

本实用新型属于雷蒙磨技术领域，特别涉及一种雷蒙磨的主机与分析机连接机构，包括主机主体和分析机主体，所述主机主体和分析机主体之间设置有放置槽，放置槽内部设置有中空密封环，中空密封环两侧分别内环和外环，内环与外环之间设置有若干个连接块，中空密封环中部设置有两个支撑环，支撑环之间固定连接有若干个支撑弹簧。本实用新型通过中空密封环被挤压变形将放置槽充满，使得主机主体和分析机主体之间保持密封，中空密封环铺设十分简单且不会因外力而移动，使得主机主体与分析机主体之间软连接的同时，大幅减少主机主体的振动对分析机主体的影响。

具有减震功能的磨粉机 295

 0

本实用新型公开了一种具有减震功能的磨粉机，包括减震框和设备本体，所述减震框的内腔设有与设备本体配合使用的安装板，所述安装板的底部设有弧形弹簧，所述减震框内腔底部的两侧均固定连接有与弧形弹簧配合使用的滑道，所述减震框内腔底部的两侧均固定连接有套杆。本实用新型通过减震框、减震板、安装杆、底板、减震垫、安装孔、盖板、活动杆、套杆、安装板、弧形弹簧、滑道、阻尼板和空气弹簧，可使装置达到了减震效果好的功能，解决了现有市场上的磨粉机不具备减震效果好的功能，在使用过程中设备受力晃动无有效的缓冲，造成设备各部件之间硬接触，出现异常磨损，影响设备使用寿命的问题。

雷蒙磨粉机自动控制系统 756

 0

本实用新型公开了一种雷蒙磨粉机自动控制系统，包括底板、磨粉控制单元和磨粉单元；底板的上端安装有磨粉筒，磨粉筒的内部上端安装有分析板，磨粉筒的内部下端安装有动力隔板；磨粉控制单元包含控制安装板、控制主板、显示屏和内轴电机，控制安装板安装在底板的前端，控制安装板的前端左侧安装有控制主板，控制安装板的前端右侧安装有显示屏，显示屏的输入端与控制主板的输出端电连接，内轴电机安装在磨粉筒的内部下端中心，内轴电机的输入端与控制主板的输出端电连接，该雷蒙磨粉机自动控制系统，可针对该雷蒙磨粉机进行自动控制或手动控制，可自行控制其元件工作，使用起来更加简单快捷。

带有密封装置的雷蒙磨分析机 244

 0

本实用新型公开了一种带有密封装置的雷蒙磨分析机，涉及磨粉机技术领域，包括第一箱体，所述第一箱体的内底壁转动连接有第一转轴，所述第一转轴的外表面固定连接有固定框，所述固定框的内侧壁之间转动连接有打磨柱，所述第一箱体的前侧壁转动连接有两个相对称的第二转轴，且两个第二转轴贯穿第一箱体的后侧壁，两个所述第二转轴的后端均固定连接有第一齿轮。该带有密封装置的雷蒙磨分析机，通过设有弹簧，在弹性的作用下，能够有效的达到复位目的，通过设有控制杆，能够有效的带动第五齿轮进行转动，在啮合的作用下，能够有效的带动齿板进行运动，从而达到自由运动齿板的目的，通过设有出料口，能够有效的达到处理目的。

强迫同步椭圆轨迹共振筛 702

 0

一种强迫同步椭圆轨迹共振筛，属于振动筛分机械领域，解决了现有振动筛在筛分细、粘、湿等物料的堵孔和筛分效率低的问题。包括筛箱、振动器、筛面和减振装置；振动器安装在筛箱的侧板上，筛箱通过减振装置与支座连接。所述的振动器是由两个单轴振动器组成，两个单轴振动器的振动轴通过齿形带连接，同方向旋转强迫同步运行。振动器的振动中心不通过筛箱的重心，位于筛箱重心偏入料端的一侧，与筛箱重心的距离是0～1米。筛箱的浮动筛框上装有剪切橡胶弹簧，在整个参振系统的振动过程中产生二次振动，促使浮动筛框振动幅度加大。具有结构合理紧凑、性能良好和筛分效率高的特点，适用于对粘性较大的高水分原煤及焦炭进行筛分。

方便维修的雷蒙磨分析机 358

 0

本实用新型公开了一种方便维修的雷蒙磨分析机，包括机体一，所述机体一的顶部贴合有机体二，所述机体一的一侧设有拆卸结构，所述拆卸结构包括弹簧一、竖块、滑杆一、曲杆、方杆、螺纹杆一、圆杆、方块、弹簧二和圆轴，所述滑杆一的顶部一侧与机体一的前端面上方固定连接。该方便维修的雷蒙磨分析机，通过机体一、壳体、直筒、料斗、外壳、机体二、挡板和拆卸结构的配合，转动螺纹杆一，螺纹杆一向右移动，使螺纹杆一离开圆杆，同时弹簧二带动圆杆转动，弹簧一带动曲杆向左移动，进而使曲杆和圆杆离开方块的内壁，将竖杆一从机体一和机体二的内壁取出，便于工作人员对机体一和机体二进行拆卸，便于工作人员对机体一和机体二进行维修和养护。

负压循环式雷蒙磨分析机 956

 0

本实用新型属于雷蒙磨机技术领域，特别涉及一种负压循环式雷蒙磨分析机，包括下机壳，下机壳的顶部设置有上机壳，上机壳的顶部设置有放置箱，放置箱的一侧设置有进料口，且其另一侧固定安装有电机，电机的顶部设置有皮带，皮带的两端内侧均转动连接有皮带转动轮，远离电机的电机皮带轮的底部固定连接有转动轴，转动轴的底部设置有圆盘，圆盘的外表面固定连接有多个等距的刀片。本实用新型通过气缸使得转动杆进行摆动，从而将上机盖以旋转轴为中心转动，使得上机盖闭合，需要开启时，气缸输出轴收缩将上机壳打开，使用方便，达到了通过气缸自动将上机壳进行开闭的效果，解决了上机壳移动非常不便的问题，提高了工作的效率。

高纯镁砂生产用浮选机 776

 0

本实用新型公开了一种高纯镁砂生产用浮选机，属于浮选机技术领域，包括浮选箱，所述浮选箱上设置有搅拌充气机构，所述浮选箱的前部设置有导料槽，所述导料槽上设置有清理机构，所述浮选箱的顶面设置有两组电动推杆，两组所述电动推杆的输出端均延伸至浮选箱的内腔且固定连接有支撑架，所述支撑架的内侧转动连接有两个转轴。本实用新型中，通过电动推杆对支撑架和橡胶刮板的高度进行调整，使得橡胶刮板伸进浮选箱内腔产生的泡沫中；另外利用第一电机带动转轴旋转，通过转轴带动皮带和橡胶刮板旋转，利用多个橡胶刮板持续全面地对浮选箱内腔悬浮液顶部的泡沫进行推出，提高了该高纯镁砂生产用浮选机的工作质量。

直线式镁砂粉用振动筛 219

 0

本实用新型公开了直线式镁砂粉用振动筛，包括底板，所述底板顶部的两侧均固定连接有竖板，所述竖板的顶部固定连接有箱体，所述箱体的内壁固定连接有筛分槽，所述筛分槽底部的左侧固定连接有震动电机，所述箱体内腔底部的右侧连通有收集罩。本实用新型通过底板、竖板、箱体、筛分槽、震动电机、收集罩、支板、电动伸缩杆、连接板和挡板的配合，实现了具备便于出料的优点，解决了以往的直线式镁砂粉用振动筛在使用中存在一些问题，不具有便于出料的优点，容易给使用者出料带来麻烦，从而降低使用者的工作效率，不能满足当今市场的需求，由于以上存在的问题，降低了直线式镁砂粉用振动筛实用性和使用性的问题。

铁精粉生产用高效磨矿机 606

 0

本实用新型公开了一种铁精粉生产用高效磨矿机，包括支架，所述支架相对的一侧活动连接有筒体，所述筒体表面的左侧设置有大齿轮，所述筒体的左侧设置有出料口，所述筒体的右侧设置有进料口，所述筒体的底部设置有检修口，所述支架的底部活动连接有安装座，所述安装座的顶部固定连接有卡板。本实用新型通过支架、筒体、大齿轮、出料口、进料口、检修口、安装座、卡板、卡槽、限位槽、限位板、定位板、通槽、定位块、弹簧、连接块、插杆、连接杆、推拉块和底板的配合，使工作人员可以通过便捷的拆装机构对铁精粉生产用高效磨矿机进行拆卸，极大的方便了工作人员的检修工作，提高了铁精粉生产用高效磨矿机的使用效率以及实用性。

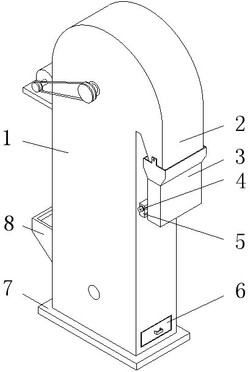

镁砂输送用斗式提升机 1275

 0

本实用新型公开了镁砂输送用斗式提升机，包括提升机主体、出料口、导料座、导向板和进料斗，所述导料座内腔的上端和出料口外表面的下端之间固定连接有密封橡胶圈，所述提升机主体正表面的上端固定安装有调节座，所述调节座的左侧固定安装有电机，所述电机的输出端固定连接有主动螺纹杆。本实用新型通过导料座、电机、调节座、进料斗、活动块、主动螺纹杆、活动连杆、齿轮、密封橡胶圈、从动螺纹杆、密封挡板、固定板、导向杆、导向板、弹簧和固定座的作用，解决了现有的斗式提升机排料口的结构固定，无法根据需要调节物料排出的位置，同时，进料口不具备密封结构，容易造成大量粉尘扩散，污染周围环境的问题。

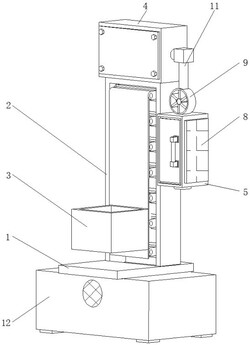

带换热结构的斗式提升机 623

 0

本实用新型公开了一种带换热结构的斗式提升机，包括底板，所述底板的顶部固定连接有斗式提升机本体，所述斗式提升机本体的表面设有送料斗，所述斗式提升机本体的顶部固定连接有驱动箱，所述斗式提升机本体的右侧固定连接有制冷箱，所述制冷箱的内腔设有半导体制冷片，所述制冷箱的内腔固定连接有漏板，所述漏板的顶部放置有活性炭吸附块。本实用新型通过风机、第一管道、第二管道和半导体制冷片的设置，解决了现有的斗式提升机不具备换热结构，由于斗式提升机需要长时间工作，在工作的过程中会产生大量的热量，热量过高，容易导致斗式提升机的驱动结构出现损坏，大大降低了斗式提升机使用寿命的问题。

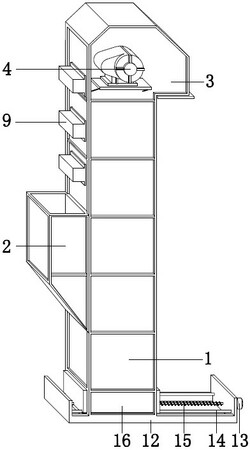

具备筛选功能的斗式提升机 816

 0

本实用新型涉及斗式提升机技术领域，具体揭示了一种具备筛选功能的斗式提升机，包括机壳，所述机壳内腔的顶部活动连接有上光杆，所述上光杆的表面固定连接有上传动轮，所述机壳内腔的底部活动连接有下光杆，所述下光杆的表面固定连接有下传动轮，所述下传动轮和上传动轮之间套设有皮带，所述上传动轮和下传动轮通过皮带传动连接。本实用新型通过振动电机的工作，振动电机使横板上下晃动，通过横板的移动带动限位导杆在入料斗的内部滑动，通过横板的移动带动滑块在滑槽的内部滑动，同时横板的移动使缓冲弹簧发生形变，此时物料通过过滤孔漏出，达到了筛选功能的优点，解决了现有的斗式提升机在使用时不具备筛选的功能。

平行力系与均衡驱动的大型筛分机 595

 0

一种平行力系与均衡驱动的大型筛分机，属于振动筛分机械领域，解决了大型筛分机代理传动部件驱动力均衡的问题。2～5根激振器安装梁安装在筛框的两个侧板之间；每根激振器安装梁上装有两台或四台齿轮强迫同步激振器，两台或四台齿轮强迫同步激振器通过传动轴串联安装在一起，成为一个激振器组。在每个激振器组中间位置的传动轴上，装有驱动皮带轮。每根激振器安装梁上的激振器组产生合力的作用线L与水平面的夹角为β。与激振器组传动轴上的驱动皮带轮连接的电机驱动装置，安装在电机支架上，电机支架的支腿位于筛框两侧与筛分机的支撑座连接。具有动力传递部件受力均衡、性能稳定、结构紧凑和运行平稳的特点，适用于筛分各种物料的大型筛分机。

离心风机叶轮固定装置 868

 0

本实用新型公开了一种离心风机叶轮固定装置，该离心风机包括：底座，所述底座的顶部安装有防护筒，并在防护筒的前端安装盖板，且防护筒和盖板之间通过卡扣连接，所述防护筒和盖板之间放置有叶轮以及固定组件；其中，所述固定组件包含对接盘，且对接盘由安装在防护筒外侧的电机驱动；支撑环以及插销。本实用新型所述的一种离心风机叶轮固定装置，一是通过在叶轮的外部开设销槽，并与支撑环以及对接盘外部的插销对应，能够降低叶轮与电机连接的难度，方便叶轮进行更换与修理；二是通过在防护筒的内壁安装带有滑轮的安装座，且安装座通过弹簧与压力传感器连接，能够在检测叶轮转动时，是否发生晃动或者偏移，方便及时对叶轮进行修理与调整。

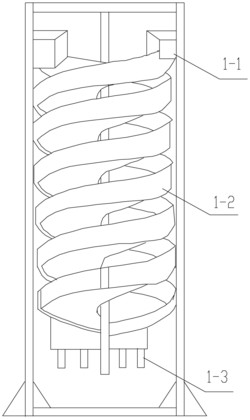

带倾斜、间隔磁系的螺旋溜槽 943

 0

本实用新型涉及一种带倾斜、间隔磁系的螺旋溜槽，包括给矿斗，与给矿斗连接的螺旋溜槽，设置在螺旋溜槽下端部的接矿盘，其特征在于：在每圈螺旋溜槽的底部设有N个沿矿浆流向向下向内倾斜、间隔设置的磁系组，N个磁系组均匀分布，每个磁系组由两块及以上子磁系组成，所述的N≥2，所述的间隔设置的磁系组，其间隔区间在相邻两个磁系组间交错设置。本实用新型的优点是：矿浆中的微细磁性颗粒在适当强度导向磁场力作用下，既实现了向矿浆下层和螺旋溜槽内侧运动，进入精矿带，又避免了由于施加磁场力引起的磁性夹杂，有效地提高了螺旋溜槽回收微细粒磁性矿粒的能力，减少了微细粒磁性矿粒的流失，提高了磁性矿物的回收率。

高频振动筒式磁选机 670

 0

本实用新型涉及一种高频振动筒式磁选机，包括机架、磁性滚筒、旋转电机、分选箱体、振动弧形介质、高频振动电机、给料溜槽、精矿卸料溜槽、精矿卸料冲洗喷头、分散冲洗喷头一及分散冲洗喷头二；所述高频振动电机固定在振动弧形介质上，在高频振动电机的作用下，振动弧形介质在弧形通道内沿水平方向做复合轨迹为椭圆形的高频剪切运动；本实用新型适合微细粒矿物分选，具有消弱磁团聚、提高分选效率、避免整机振动、噪音小、节能等特点。(ESM)同样的发明创造已同日申请发明专利

用于烧结矿上料落下、筛分试验装置 446

 0

本实用新型涉及一种用于烧结矿上料落下、筛分试验装置，包括上料机、落下料机构、机架、倒料机构、接料机构、振动筛，机架上固定有落下料进料口、出料溜槽，上料机能够将烧结矿投入到落下料进料口，落下料进料口与落下料机构相对应，倒料机构设置在机架上部，倒料机构下方设置接料机构，振动筛设置在出料溜槽的出料口下方，落下料机构能够将烧结矿经倒料机构投放到接料机构或振动筛。优点是：能够进行上料、出料、筛分等操作，并对烧结矿按照不同粒级进行筛分，无需人工搬运，减少人为干扰，提高试验效率，减少现场操作的实验人员数量，直接降低人工成本。

立式磨粉机用风选循环系统 434

 0

本实用新型公开了立式磨粉机用风选循环系统，包括底板，所述底板顶部的左侧固定连接有底座，所述底座顶部的中端固定连接有竖板，所述竖板右侧的底部固定连接有第一箱体，所述第一箱体的右侧固定连接有电机，所述电机的输出端固定连接有研磨辊，所述第一箱体顶部的右侧固定连接有风箱，所述风箱的内腔固定连接有空气过滤网，所述风箱顶部的两侧均固定安装有风机，所述风机的输出端固定连接有输风管。本实用新型通过风箱的内腔固定连接有空气过滤网，风箱顶部的两侧均固定安装有风机，风机的输出端固定连接有输风管，输风管的输出端固定连接有导风管，导风管的输出端固定连接有筛选箱，起到了对空气进行过滤并吹风除尘的效果。

尾矿压滤装置 887

 0

本实用新型属于压滤机技术领域，尤其是尾矿压滤装置，针对背景技术提出的浪费一定的絮凝剂且大块泥饼影响后续干排处理的问题，现提出以下方案，包括机壳，所述机壳一侧外壁安装有搅拌箱，且搅拌箱内部设置有搅拌机构和沉淀辅助机构，所述机壳另一侧外壁设置有碎料机构。本实用新型在搅拌机构和沉淀辅助机构中，能够控制不同位置处絮凝剂的结合量，保证了絮凝剂结合的充分性，降低了加工成本，在碎料机构中，通过横网板和竖网板来控制泥饼的粉碎，并利用分切刀进行预切割，并且泥饼下落过程中会带动弹簧振动引起横网板和竖网板晃动，从而加速泥饼下落的速度，避免堵塞，设计合理，降低了泥饼的尺寸，便于后续干排处理。

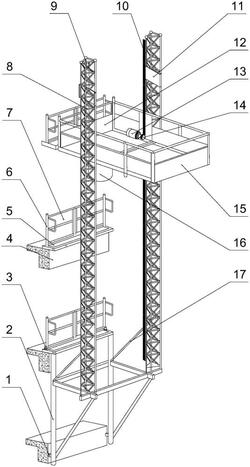

周转材料自动提升机 768

 0

周转材料自动提升机，包括接触点、底部支撑架、连接点、物间连接板、缝隙防护栏杆、楼层安全门、升降三脚架、滑轮结构、齿条、保护装置、平台安全门、电动机、齿轮、升降台、电缆桶、斜拉架，所述的底部支撑架上部两侧加工升降三脚架，两侧升降三脚架的中间安装升降台，升降台的一侧通过齿轮齿条啮合与升降三角架连接，另一侧通过滑轮结构固定连接升降台，升降台上部安装保护装置，楼层安全门与升降安全门的位置对应，本实用新型的有益效果：极少地占用塔吊，加快了超高层建筑垂直运输的效率，加快了施工进度，降低了工人的劳动强度，自动化程度高，技术含量高，可多个项目周转使用，综合摊销成本低，社会效益显著。

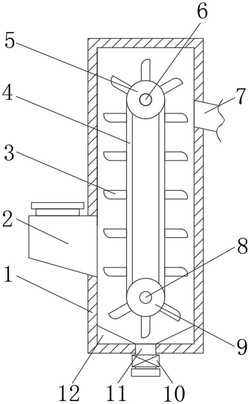

单点进料转斗式提升机 565

 0

本实用新型公开了一种单点进料转斗式提升机，包括：外壳，所述外壳的左侧安装有进料口，所述外壳的右侧顶端安装有出料口，所述外壳的前侧顶端安装有第一电机，且第一电机的输出端延伸进所述外壳的内腔，所述外壳的内腔通过轴承安装有第一转轮，且第一转轮的前侧通过联轴器与所述第一电机的输出端相连，所述外壳的内腔底端通过轴承安装有第二转轮。该单点进料转斗式提升机，在实际使用中，能够在料斗有逆行趋势时阻止其逆行，避免料斗反向翻转将散料重新堆积在初始位置，避免散料堆积过多造成料斗卡死，防止重启后运行困难，还能够在设备停运后将储料盒移出，便于清理内部散料，防止长期堆积造成散料结块难以清理。

皮带输送机多区域洒料检测系统及方法 714

 0

本发明提供一种皮带输送机多区域洒料检测系统及方法，包括用于采集皮带表面图像信息的摄像装置、用于对图像进行分析处理及存储的计算机系统、以及对提示报警信息的报警装置；针对皮带输送机在实际工作中很容易因为安装环境以及运输重量出现皮带机洒料的问题。该系统使用皮带多区域洒料检测方法：通过图像采集皮带运输实时图像，经灰度处理及图像滤波处理后利用Hough直线检测识别皮带边缘。然后对皮带图像进一步二值化处理，获得物料在皮带上的图像状态特征，从而判断皮带上物料是否可能洒料。本发明系统可以减少皮带事故的发生率，提高皮带的运输效率。

可降低漏料的皮带输送机 348

 0

本实用新型涉及一种可降低漏料的皮带输送机，包括升降防尘罩、防尘罩胶套、中部固定防尘罩、铆钉、防尘胶条、皮带托辊、基础框架、头部防尘罩、皮带、皮带头轮、托辊支架、减震弹簧和托辊架。其有益效果是：该实用新型装置，结构简单，使用方便，可解决皮带机漏料问题，节约物料，降低成本，杜绝因皮带机漏料造成的生产和安全事故的发生。

耐磨损防跑料的皮带输送机 372

 0

本实用新型公开了一种耐磨损防跑料的皮带输送机，涉及皮带输送机技术领域。本实用新型包括安装架、安装槽和皮带，安装槽设置在安装架上，安装槽内部一端装嵌有主动轴，安装槽内部另一端装嵌有从动轴，主动轴和从动轴与安装槽之间转动配合，主动轴和从动轴周侧面均装嵌有辊筒，两辊筒周侧面均设置有若干条形孔，条形孔内部卡接有若干耐磨凸块，皮带装嵌在两辊筒周侧面，安装架上两侧均安装有支撑板，两支撑板一表面两端均安装有电动推杆，两电动推杆一端安装有连接轴。本实用新型通过条形孔和耐磨凸块结构，提高辊筒的耐磨性能，增加辊筒的使用寿命，同时方便耐磨凸块的安装和拆卸，便于后期对耐磨凸块的维护和更换。
