一种大型双吸式风机降重抗弯转子结构,包括叶轮、轴盘、主轴,所述轴盘内圆周加工有空槽,空槽中周向均匀布置有加强筋。与现有的技术相比,本发明的有益效果是:1)本发明采用内部镂空的轴盘设计,达到对大型双吸式离心风机降重的目的。2)轴盘的轴向尺寸=1/3叶轮的轴向尺寸,该设计可以使叶轮的重量均匀的分散在主轴上,提高风机整体的刚度和抗弯能力。3)轴盘圆弧R1和R2采用与离心叶轮前盘加工所在圆(曲率半径R0)同心拟合的设计方法,减少流道损失,实现流道内的流线入口处等截径90°弧度光滑转向。4)本发明设计新颖、结构紧凑,方便拆卸、易于更换、安全可靠。
本实用新型公开了镁砂输送用斗式提升机,包括提升机主体、出料口、导料座、导向板和进料斗,所述导料座内腔的上端和出料口外表面的下端之间固定连接有密封橡胶圈,所述提升机主体正表面的上端固定安装有调节座,所述调节座的左侧固定安装有电机,所述电机的输出端固定连接有主动螺纹杆。本实用新型通过导料座、电机、调节座、进料斗、活动块、主动螺纹杆、活动连杆、齿轮、密封橡胶圈、从动螺纹杆、密封挡板、固定板、导向杆、导向板、弹簧和固定座的作用,解决了现有的斗式提升机排料口的结构固定,无法根据需要调节物料排出的位置,同时,进料口不具备密封结构,容易造成大量粉尘扩散,污染周围环境的问题。
本实用新型公开了一种带换热结构的斗式提升机,包括底板,所述底板的顶部固定连接有斗式提升机本体,所述斗式提升机本体的表面设有送料斗,所述斗式提升机本体的顶部固定连接有驱动箱,所述斗式提升机本体的右侧固定连接有制冷箱,所述制冷箱的内腔设有半导体制冷片,所述制冷箱的内腔固定连接有漏板,所述漏板的顶部放置有活性炭吸附块。本实用新型通过风机、第一管道、第二管道和半导体制冷片的设置,解决了现有的斗式提升机不具备换热结构,由于斗式提升机需要长时间工作,在工作的过程中会产生大量的热量,热量过高,容易导致斗式提升机的驱动结构出现损坏,大大降低了斗式提升机使用寿命的问题。
本实用新型涉及斗式提升机技术领域,具体揭示了一种具备筛选功能的斗式提升机,包括机壳,所述机壳内腔的顶部活动连接有上光杆,所述上光杆的表面固定连接有上传动轮,所述机壳内腔的底部活动连接有下光杆,所述下光杆的表面固定连接有下传动轮,所述下传动轮和上传动轮之间套设有皮带,所述上传动轮和下传动轮通过皮带传动连接。本实用新型通过振动电机的工作,振动电机使横板上下晃动,通过横板的移动带动限位导杆在入料斗的内部滑动,通过横板的移动带动滑块在滑槽的内部滑动,同时横板的移动使缓冲弹簧发生形变,此时物料通过过滤孔漏出,达到了筛选功能的优点,解决了现有的斗式提升机在使用时不具备筛选的功能。
本实用新型公开了一种离心风机叶轮固定装置,该离心风机包括:底座,所述底座的顶部安装有防护筒,并在防护筒的前端安装盖板,且防护筒和盖板之间通过卡扣连接,所述防护筒和盖板之间放置有叶轮以及固定组件;其中,所述固定组件包含对接盘,且对接盘由安装在防护筒外侧的电机驱动;支撑环以及插销。本实用新型所述的一种离心风机叶轮固定装置,一是通过在叶轮的外部开设销槽,并与支撑环以及对接盘外部的插销对应,能够降低叶轮与电机连接的难度,方便叶轮进行更换与修理;二是通过在防护筒的内壁安装带有滑轮的安装座,且安装座通过弹簧与压力传感器连接,能够在检测叶轮转动时,是否发生晃动或者偏移,方便及时对叶轮进行修理与调整。
周转材料自动提升机,包括接触点、底部支撑架、连接点、物间连接板、缝隙防护栏杆、楼层安全门、升降三脚架、滑轮结构、齿条、保护装置、平台安全门、电动机、齿轮、升降台、电缆桶、斜拉架,所述的底部支撑架上部两侧加工升降三脚架,两侧升降三脚架的中间安装升降台,升降台的一侧通过齿轮齿条啮合与升降三角架连接,另一侧通过滑轮结构固定连接升降台,升降台上部安装保护装置,楼层安全门与升降安全门的位置对应,本实用新型的有益效果:极少地占用塔吊,加快了超高层建筑垂直运输的效率,加快了施工进度,降低了工人的劳动强度,自动化程度高,技术含量高,可多个项目周转使用,综合摊销成本低,社会效益显著。
本发明提供一种矿用电铲精准定位系统和方法,其特征在于包括电铲精确定位运行轨迹测量终端、数据分析与管理系统和用户管理终端,电铲精确定位运行轨迹测量终端通过WIFI无线工作站,进入到企业内部网,与数据分析管理系统和用户管理终端进行连接,通过对安装在铲车上的惯导定位模块和北斗GPS定位模块的数据采集,组合计算,采用深度学习的计算方法,消除电铲装车的摆动,研究实际的运行轨迹,通过大量采集实时数据不断训练,把运行轨迹计算描述出来,实现电铲实时精准定位,并且按班实现作业方向和运行距离测量;将得到的实时精准数据实时传送到后台生产管理中心存储,为电铲作业考核提供了可靠依据。

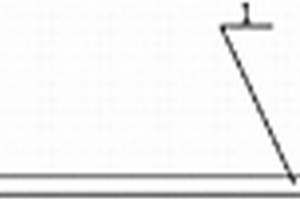

本发明涉及一种无底柱分段崩落法远距离自动折管覆盖岩注浆方法,针对无底柱分段崩落法覆盖岩注浆远距离、位置变化的注浆难题,在回采巷道底部两侧预埋自动折管注浆管,随着每个崩矿步距的回采,在矿岩降落过程中,能自动折断注浆管一段,将注浆管注浆出口自动调整到需要注浆的位置,方便对覆盖岩注浆,操作方便,实施简单,最终实现注浆覆盖岩下高效放矿的目的。

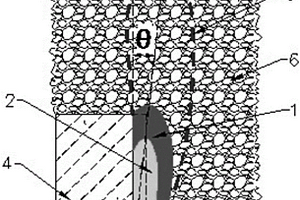

本发明涉及一种确定无底柱分段崩落法崩落体形态的方法,根据放矿理论及最小耗能原理,得出崩落体和松动体相似,其形态为椭球缺,且三者偏心率相同,在此基础上建立崩落体的数学模型;由一次松散系数及采场参数确定崩落体体积,通过数学转换导出崩落椭球缺的体积计算公式并结合崩落体体积确定崩落体三轴长度,最终确定崩落体的高度、沿回采进路方向的厚度和垂直回采进路方向的宽度。本发明对进一步地研究崩落体形态、优化结构参数、降低矿石的损失贫化、提高矿山经济效益具有重要意义。

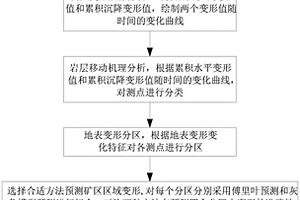

本发明涉及一种地下开采引起矿区地表变形中短期预测方法,属于地质灾害的预测技术领域。该方法首先利用现场监测获取地表变形参数,探究各个测点地表变形规律,对引起变形的岩层移动机理进行分析,进而划分地表变形的区域类型:变形累积区、裂缝产生区、裂缝闭合区和裂缝扩展区,然后根据地表变形发展到某个阶段,通过采用傅里叶拟合预测方法和灰色模型预测方法,并在此基础上再根据地表变形分区特征,对比两种方法在预测四个分区内变形的准确性,选择合适的预测方法对矿区目标区域进行预测。该方法预测变型更为准确,能够为矿区安全生产提供指导性建议。
本发明涉及一种单进路无底柱分段崩落法覆盖岩层远距离钻孔注浆方法,是针对无底柱分段崩落法覆盖岩封闭区域、远距离、位置变化的注浆难题,在单进路、直回采巷道的情况下,采用在最上分段回采巷道两侧打注浆钻孔通道的方法,通过注浆钻孔给第二分段覆盖岩注浆,随着每个崩矿步距的回采,注浆位置自动调整到需注浆的位置,实现无底柱分段崩落法覆盖岩远距离、注浆位置变化的注浆目的,覆盖岩注浆厚度约为无底柱分段崩落法一个分段高,注浆成本低,可有效地阻止放矿过程中正面废石的混入,极大地提高放矿效果,本发明操作简单,施工速度快。金属矿床分支矿脉采用这种单进路的无底柱分段崩落法比较多,本发明的注浆方法比较适用。

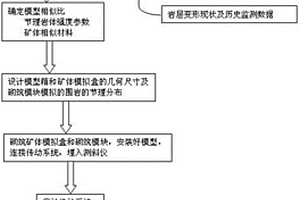

本发明属于矿山岩体力学工程技术领域,具体涉及一种模拟铁矿露天转地下开采诱发岩层移动的装置及方法。本发明装置通过采用最相似材料配比方案,建立考虑岩体真实节理裂隙情况的三维物理模型,再现由于矿山开采诱发岩层移动破坏的全过程及变形破坏规律,为矿山环境地质灾害问题防治提供合理有效的建议。
本发明涉及一种用于重金属污染土壤的复合修复剂,其特征在于,它是由下列重量百分比的原料组成:生物炭40~55%、骨炭15~35%、粉煤灰15~35%。本发明以来源广泛、易于获取的农业或工业固体废弃物为原料,其工艺简单、原料充足、成本低廉、应用效果明显,降低土壤中重金属迁移性和生物可利用性,可解决农田、工矿业场地因重金属污染面临的可持续利用的问题。其使用方法简单,使用过程省工省力,还能有效改良土壤理化性质,提高土壤保肥与保水能力,易于推广应用。

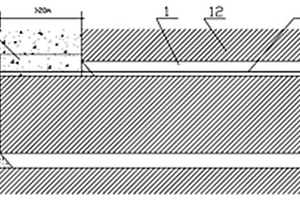

本发明涉及一种无底柱分段崩落法远距离变化位置的覆盖岩注浆方法,是在无底柱分段崩落法最上分段布置抽管注浆管,在第二分段进行注浆,每回采一个崩矿步距,将抽管注浆管抽出一个崩矿步距长,将注浆位置调整到需注浆位置,由于注浆覆盖岩厚度仅为一个分段高,注浆成本低,解决了无底柱分段崩落法覆盖岩封闭区域内、远距离、位置变化的注浆难题,实现在注浆覆盖岩的保护下进行放矿,有效地阻止了正面废石的混入,提高了矿石回采效果,本发明操作简单,施工速度快,适用于所有无底柱分段崩落法的矿山。

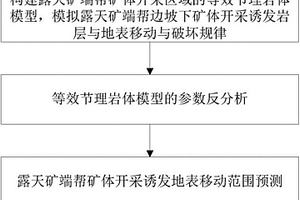

一种露天铁矿端帮地下开采诱发地表移动范围预测方法,包括:构建露天矿端帮矿体开采区域的等效节理岩体模型,模拟露天矿端帮边坡下矿体开采诱发岩层与地表移动与破坏规律;等效节理岩体模型的参数反分析:利用正交试验与数值模拟反演节理面的力学参数,得到节理面的最优力学参数;露天矿端帮矿体开采诱发地表移动范围预测:利用等效节理岩体模型进行露天端帮矿体开采模拟,计算地表各点沿X、Y、Z方向的位移并绘制位移等值线图,选定地表移动范围的边界,从而预测出地表移动范围;利用本发明进行露天矿端帮地下开采地表移动分析,可以确定不同开采阶段地表的变形破坏状态,为安全生产提供依据,避免因地表移动与塌陷引起的人员伤亡和财产损失。
本发明涉及一种铁矿露天转井采岩体跨落的模拟装置及方法,该装置包括可活动模型箱、矿体模拟盒和传动系统;该方法:确定待模拟矿区的地质条件、水文地质条件、地质构造、地层岩性以及深部矿体开采过程;根据实验的维度确定可活动模型箱第一侧立面的安装位置,根据模型相似比确定矿体模拟盒的尺寸和箱体的堆砌层数,并确定矿体相似材料的参数,根据现场深部矿体开采过程采用相似理论,通过传动系统逐个抽取所述可活动模型箱第一侧立面下端矩形孔处的矿体模拟盒的箱体,模拟无底柱分段崩落法的开采过程,采用本发明进行矿体深部开采模型试验,揭示了在不同研究维度条件下深部矿体开采的过程。
本发明提出一种不饱和订单下的矿山生产自动排程优化方法,涉及矿山企业生产线排程技术领域,本方法是在制定矿山企业生产计划过程中,约束条件中的订单任务发生变化的情况下,主要是在矿山商品量输出发生变化的情况下,自动读取ERP中的生产成本、设备维修和订单数据,针对矿山企业生产排程优化目标及约束条件自动对生产排程进行优化,避免了生产排程所需要的人工数据采集和手工排程,缩短了排程周期,降低了劳动成本,并且是个优化的排程方案,降低了企业生产成本。

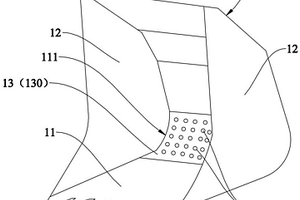

本实用新型属于地下铲运机铲斗的制造领域,尤其是涉及一种具有可筛选分离功能的铲运机铲斗,其特征在于包括铲斗本体,设置在铲斗本体内的漏水区,设置在漏水区上的漏水件,铲斗本体包括底板,位于底板两侧且相对设置的墙板,漏水区设置在底板最低处、且漏水区沿底板的厚度方向贯穿底板,漏水件与底板相连。本实用新型使倒入到溜井内的矿石相对干燥,能够有效地减少溜井内的积水量,从而可以在一定程度上防止因溜井积水导致跑矿事故的发生,由此提高溜井振动放矿的安全可靠性,提高采矿的整体工作效率。

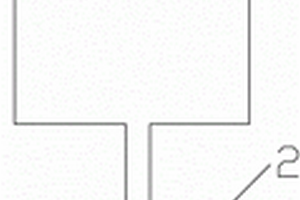

本实用新型属于采矿工程的技术领域,特别是涉及一种采空区冒落进程的控测装置,它包括地下施工监测钻孔,在此地下施工监测钻孔内设置一套并联电阻组,此并联电阻组与电阻记录仪相连接,所述的并联电阻组由两个导线,两端分别与此两个导线相焊接的若干个电阻元件和设在所述若干个电阻元件及连接焊点表面上防护外层所组成,所述的若干个电阻元件自下而上依次等距离排列,电阻元件之间的距离h为2m‑5m,防护外层采用有机硅灌封胶对电阻元件及焊点处进行封装。本实用新型可以随时便捷地监测空区冒落进程,为指导露天安全生产提供可靠数据,最大限度的延长了露天回采时间,同时可避免空区突然冒透地表引发的安全事故。

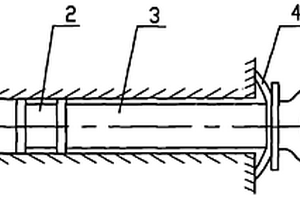

本实用新型涉及采矿技术领域,特别是一种多用组合式锚杆。包括涨圈、锚杆、锁口垫圈、锁口垫圈紧固器和钩环,其特征在于涨圈与一个连接器的一端做螺纹连接,此连接器的另一端与锚杆的一端做螺纹连接,此锚杆的另一端与锁口垫圈相靠接,钩环穿过锁口垫圈与锚杆相连接,连接器为带有轴肩的管件,此连接器与涨圈的连接端为圆台状,此圆台表面设有外螺纹,连接器与锚杆的连接端设有外螺纹,锚杆与连接器的连接端设有内螺纹,此锚杆的另一端设有十字形槽,锁口垫圈紧固器穿过锁口垫圈与所述的锚杆做螺纹连接。连接器为厚壁管件。涨圈的材质为弹性金属。由于本实用新型采用组合式的结构,所以使用方便灵活,运输方便,而且降低了成本,便于推广。
本实用新型涉及采矿技术领域,特别是一种用于井下矿观测巷道顶板的观测仪。其特征在于由伸缩杆,与此伸缩杆的一端垂直螺纹连接的立杆,与此立杆相铰接的支架,设在此支架上的镜片所组成。伸缩杆由2—6节套管组成,每节套管的长度为180-220mm。伸缩杆、立杆和支架的材质均为聚氯乙烯。本实用新型结构简单,携带轻便,安装拆卸简便,经济实用,安全性高,确保了操作人员的人身安全。
本实用新型属于露天矿采场排水设备的技术领域,尤其涉及是一种露天矿采场浮动排水装置。由船体、栈桥、岸基底座和泵排水装置组成,泵排水装置由离心泵装置、吸水弯管、出水管、吸水龙头、防护罩和水输送管组成,防护罩挂装在船体上。水输送管由管道万向节Ⅰ、随动输送管、管道万向节Ⅱ、固定输送管和止回阀组成,、管道万向节Ⅰ设在船体与栈桥的交界处,所述的管道万向节Ⅱ设在栈桥与岸基底座的交界处。采用本实用新型对采矿工程进行排水,相对传统的潜水泵或固定式水泵而然,具有降低维修费用、延长使用寿命等优势,适合大力推广。
本实用新型属于采矿设备技术领域,尤其是涉及一种液压双向控制的圆锥破碎机油马达制动系统,其特征在于包括双向油马达,与此双向油马达的制动装置相连接的液压控制装置,此液压控制装置包括油泵、单向阀和直动式溢流阀。本实用新型的液压双向控制的圆锥破碎机油马达制动系统结构简单、制造方便、便于维修,采用液压控制系统可实现油马达的瞬间制动,且不占用系统压力,对油马达起保护作用。

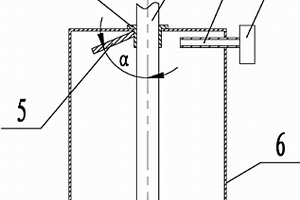

本实用新型属于采矿设备的技术领域,尤其是涉及一种钻机风式挡渣装置。包括与钻杆上的导向套相连接的挡渣板,此挡渣板位于钻机的扑尘罩内,其特征在于所述的挡渣板为倾斜布置在扑尘罩内的一侧、且上端与所述的导向套固定连接、下端成悬臂状态,所述扑尘罩内的另一侧设有吹风管,此吹风管穿过扑尘罩侧壁与一台鼓风机相连接。挡渣板的下表面与垂直面的夹角α为110-120°。本实用新型通过增加鼓风机、产生水平方向的高压风来封闭钻杆与平台间隙,避免岩碴进入平台上,保护现场工作环境,减轻了岗位职工的劳动强度,减少了钻机的故障率,实现了机台高效、低成本运行的目的。

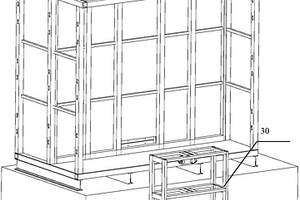

本实用新型涉及一种铁矿露天转井采岩体跨落的模拟装置,该装置包括可活动模型箱、矿体模拟盒和传动系统,可活动模型箱在其内部放置根据实际矿区进行尺寸缩小后的矿体模拟盒和矿体相似材料,通过第一侧立面设置在底座的不同位置获得不同宽度的可活动模型箱,模拟二维或三维无底柱分段崩落采矿过程,所述传动系统包括第一电动绞盘、第二电动绞盘、固定支架和螺纹扣,采用本实用新型进行矿体深部开采模型试验,可以揭示在不同研究维度条件下深部矿体开采的过程。
本实用新型属于采矿机械设备的技术领域,特别是涉及一种天井钻机钻杆精准定位装置。它由底板,两个升降腿、两个限位板和两个铰接组件及钻杆收纳板组成,钻杆收纳板由钢板本体,两个导轨,两个侧挡板,两个拉筋和两个端挡板组成,钢板本体为喇叭形钢板和长方形钢板的组合体钢板,升降腿由底座,两个下连杆,左旋丝母,右旋丝母,两个上连杆,铰接轴Ⅰ,滚轮,双向丝螺纹丝杠和手摇把手组成,铰接组件由铰接座,铰接轴Ⅱ,铰接耳和锁紧螺母组成,本实用新型通过对钻杆的精准定位,实现机械手一次性准确抓杆,既提高了钻机工作效率,又减少了工人的手动调整。避免工人的手动调整,从而提高工作效率。
本实用新型属于采矿设备领域,特别涉及一种矿山企业用的控制倾斜胶带运行速度的装置,由设置在胶带机机架的两侧的两个下固定支架,连接这两个下固定支架的槽钢,通过螺栓-螺母与此下固定支架的槽钢相连接的上活动支架所组成,此下固定支架的底部通过螺栓固定在胶带机机架上。槽钢的长度比所使用胶带的宽度长120-150mm,在此槽钢的两端处各开一个圆孔与螺栓相匹配。上活动支架为槽口朝上的槽钢,在此槽钢的两端处各开一个圆孔与所述的螺栓相匹配。胶带从两槽钢中间平面通过,通过紧固两端螺母,达到控制胶带下行速度的目的,直至将整卷皮带全部打开,安全可靠,有较高的经济效益和社会效益。
本实用新型针对于现有的振动电机更换和运输过程中存在的问题,提供了一种车载电机存储装置,属于采矿设备领域。该车载电机存储装置,包括底座,轴承座,轴承,主轴,连接板和支撑架;所述底座与轴承座固定连接,轴承位于轴承座内,主轴呈竖直方向放置于轴承内;所述轴承座的两端按常规机械设计装有轴承盖、密封圈等装置;所述连接板固定连接于主轴上,并且位于轴承座外,主轴转动时可带动连接板绕轴心作圆周运动;所述支撑架与连接板固定连接,可随连接板绕轴心作圆周运动。该装置能够存储电机且可人工转动,固定安放于货车上,与电机拆装车配合使用,无需再配备吊装设备,同时可存储和固定电机,节省空间,操作方便、安全可靠。
本实用新型属于采矿设备领域,尤其是涉及一种电铲推压机构扶柄内组合式滑板。包括固定安装在电铲大臂根部前端的扶柄,设置在扶柄上部内侧的滑板,其特征在于在所述的滑板与电铲大臂之间设有加强钢板,所述的加强钢板通过沉头螺栓与铸铁式滑板固定连接组成组合式滑板,并通过螺栓将组合滑板与斗杆固定连接。本实用新型的优点是:由于采用了带加强钢板的组合式滑板,既保证了原有滑板的耐磨性,又增加了滑板的韧性和强度,有效提高滑板的使用周期,降低电铲设备的故障。
