湖南娄底有色金属冶金技术理论与应用

工业电动车电源转向引入装置 1063

 0

本实用新型公开了一种应用于冶金、化工及建材等行业为现场输送电能的工业电动车电源转向引入装置,弯管的一端安装在轴承箱内,弯管外壁与轴承箱内壁之间有轴承,套于弯管外壁的轴承盖用固定螺栓固定在轴承箱的两端,轴承箱固定在工业电动车的车体外壳上。放置在弯管内腔引入电缆的一头去绝缘层后接入电动车电机连接端,另一头接插座盒连接端。靠近插座盒连接端的插头绝缘件与弯管的末端相连,在插头绝缘件上有插座孔,外连插头螺纹连接在插头绝缘体末端的内腔,插头外壳套在外连插头上,弯管在电动车车体移动时灵活转向。在输电电缆因高温、外力、过负荷等因素损坏或需要切换电源时可通过插头外壳与其他电源实行快速连接,提高设备使用效率。

粉末高速钢复合轧辊辊套 848

 0

本实用新型公开了一种粉末高速钢复合轧辊辊套，包括：外工作层(1)和内部无缝管层(2)，所述外工作层(1)为粉末高速钢耐磨合金，所述内部无缝管层(2)预制碳钢或者合金钢无缝管，所述外工作层(1)与所述内部无缝管层(2)通过热压扩散相结合且形成冶金结合层(3)；所述外工作层(1)的厚度为10mm‑100mm，所述内部无缝管层(2)的厚度为15mm‑200mm，所述外工作层(1)的厚度与所述内部无缝管层(2)的厚度之比为1：(1.2‑2.5)，所述轧辊辊套的长度为10cm‑200cm。

连铸机大包回转台钢水称重电子秤用旋转冷却装置 709

 0

本实用新型公开了一种应用于冶金连铸生产中的连铸机大包回转台钢水称量电子秤用旋转冷却装置,在大包回转台6的中心位置有人孔8,冷却装置的旋转密封接头7安装在人孔8中,冷却管10、11、12、13的一端与旋转密封接头7相连接,而另一端分两路通过叉臂面板50、51、52、53上的进风管口接通到安装称重传感器的秤体90或91′的内腔中。工作时,开启阀门,使冷却空气(或冷却水)经旋转密封接头7及冷却管10、11、12、13进入到安装有称重传感器的秤体内腔90、91中,使秤腔内散热好,对称重传感器起冷却保护作用。这种旋转冷却装置可延长称重传感器的使用寿命10～20倍,使大包称重电子秤的系统称重精度保证在0.75%以上,可推广。

装配式复合轧辊 641

 0

本实用新型公开了一种装配式复合轧辊,其两端有凹槽的轧辊外套套装在芯轴的辊身部位,轧辊外套的左端、右端分别装有左端盖、右端盖,左端盖、右端盖上加工有凸键,左端盖、右端盖同芯轴之间嵌有左边方键、右边方键,有左连接螺栓、右连接螺栓将左端盖、右端盖同芯轴相连,而在芯轴的左端、右端辊颈上靠近左端盖、右端盖装有左轴肩、右轴肩,用左紧定螺栓、右紧定螺栓把左轴肩、右轴肩同左端盖、右端盖相紧连。这种装配式复合轧辊实用性强,使用寿命长,可推广到冶金轧钢企业。

双金属硬质合金刀片 1112

 0

本实用新型公开了一种用于为打开冶金高炉出铁口同所使用的高炉开铁口钻头相配套用或机加工行业切削金属用或轧钢剪机用的双金属硬质合金刀片。用普通合金钢制作刀片的基体1,将刀片基体1的前端堆焊硬质合金构成耐磨刃口2,砂轮研磨后即可与高炉开口钻头固连配套使用或直接作金属切刀或轧钢剪切刀具。这种双金属硬质合金刀片的基体1为普通合金钢,价格低并可多次使用,从而降低了制作成本及可维修使用,可在各生产领域运用。

复合高速钢辊套 913

 0

本实用新型公开的一种复合高速钢辊套，包括：外工作层(1)、中间层(2)和内支撑层(3)，所述内支撑层(3)为低碳钢无缝管，厚度为10mm～50mm；所述中间层(2)通过电镀结合设置于所述内支撑层(3)外部，所述中间层(2)为铜层或者铜合金层，厚度为0.1mm～0.5mm；所述外工作层(1)为高速钢辊套，厚度为20mm～80mm，所述外工作层(1)与所述中间层(2)以及所述内支撑层(3)通过过盈配合组装，过盈量为0.01mm～0.3mm。通过在复合高速钢辊套的中间层电镀铜层或者铜合金层，借助铜或铜合金中间层熔化与外工作层和内支撑层进行液固相扩散，来实现内外层的冶金结合。这样，本复合高速钢辊套具备高耐磨性、高强度以及高韧性等辊套所需的全部特性。

偏心式重力排灰阀 1066

 0

本实用新型公开了一种用于环保、冶金等行业的在灰斗、料仓下进行排灰、卸料的偏心式重力排灰阀。在类似蜗壳形偏心式结构的壳体内腔有用于安装大端盖的大圆柱面及为叶轮旋转密封面的小圆柱面,有第一紧定螺钉将大端盖固连在壳体的大圆柱面两边,大端盖与小端盖之间亦有第一紧定螺钉相连。阀轴的两头支承在小端盖中心孔中的深沟球轴承上,叶轮与阀轴为销键连接,在阀轴的两头分别安装有手动式摩擦盘和电磁制动器,它们可以保证在料斗或料仓的物料达到预期重量时进行卸料。这种偏心式重力排灰阀密封效果好,无漏气或漏风现象,节电、制造成本低,维护工作量少,有推广价值。

铸钩引锭头保护帽 721

 0

本实用新型公开了一种应用于冶金连铸生产的铸钩引锭头保护帽,主要由外罩4,隔热板3及内层膜2构成,在隔热板3上加装一挂钩段CD,保护帽紧扣在引锭头1上。当钢水从结晶器出来到达引锭头1上之前,先到达外罩4,然后逐步靠近隔热板3,由于隔热板3上有挂钩段CD,不致因钢水的到达使隔热板3立即变软或熔化而沿引锭头1向下滑,延缓了钢水直接接触引锭头1而烧坏引锭头的时间,而又能使钢水很好地与引锭头1沾附,待钢水完全凝固后又可实现引锭头1与连铸坯的分离。

电动链条式起运吊具 1000

 0

本实用新型公开了一种吊运钢坯或其它有规则形状的、由电动机调整吊挂链条间距的电动链条式起运吊具,它主要由支架、丝杆、螺母、滑动杆、联轴器、轴承座、减速机、电动机组成。当要吊运钢坯等物体时,提升本吊具,开启电动机,通过减速机带动丝杆旋转,丝杆的旋转联动滑动杆再带动吊挂链条,拉宽链条间的距离,使链条间距离大于待吊物体的长度或宽度,再放下本吊具,开启电动机反向旋转使吊挂链条间距缩小,同时挂住待吊物体,重新提升本吊具,拉宽吊挂链条间的距离,卸下链条完成吊运程序。本吊具结构简单,省工省事,适用于包括冶金行业及其它行业,是一件实用性很强的作业工具。

内迷式托辊 662

 0

本实用新型公开了一种内迷式托辊,在轴两头的辊颈上对称装配有轴承,紧挨轴承在轴两头的辊颈上对称装配有迷宫式密封圈,紧挨迷宫式密封圈于轴两头的辊颈上对称装配有止位圈。在内嵌式轴承座一头的外周镶嵌有多块垫块,内嵌式轴承座从轴的两头对称装到轴承、迷宫式密封圈和止位圈的外周,内嵌式轴承座连同垫块对称装配在辊体两头的内腔。这种内迷式托辊制作成本低、密封效果好、耐腐蚀,提高了使用寿命,不刮伤刮坏皮带,延长了皮带的更换周期,旋转阻力小,节能效果明显,可广泛用于矿山、冶金或化工等企业。

辗磨器 861

 0

本实用新型公开了一种辗磨器,在锥齿轮的腰槽装有锥齿轮压环,锥齿轮压环的顶部固连在锥轮架的内边,锥齿轮芯轴的一头套在锥齿轮的中心孔中,锥齿轮芯轴的另一头穿过锥轮架的孔伸出锥轮架的外边,锥齿轮芯轴与锥轮架相接触部分呈锥形。拧在锥齿轮芯轴上的螺母固定在锥轮架的外边。由锥齿轮、锥齿轮芯轴、螺母和锥齿轮压环构成的辗磨头呈品字形分布在锥轮架的内侧。这种辗磨器结构紧凑,散热效果好,使用寿命长,可用于各种公称容量的冶金高炉出铁口的刮削,有推广价值。

双金属复合坯料真空焊接装置 877

 0

本实用新型提供了一种双金属复合坯料真空焊接装置，包括支架、设于所述支架且具有箱门的箱体、设于所述箱体内用于驱动双金属复合坯料旋转的旋转机构、驱动所述旋转机构可沿垂直于箱门方向往复运动的传输机构、位于所述箱体外且与所述传输机构衔接的上料机构、与所述箱体连接的真空泵机组、及设于所述箱体顶部的电子束焊枪。本实用新型供的双金属复合坯料真空焊接装置，在保证复合坯料覆层与芯部的装配间隙为真空环境下对复合坯料的两端进行封口，为后续的热轧工艺提供净界面的环境以保证两种材料的冶金结合。

内密封钻杆 1049

 0

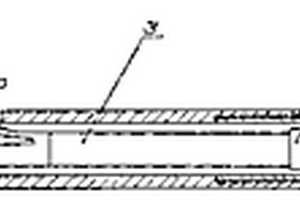

本实用新型公开了一种内密封钻杆,在圆柱形的杆体的外表面固连有定位块,在杆体的外表面还加工有外平槽,于杆体端部的内腔有能插入钻套的头部内圆柱密封段和为锥形或半球形的密封接触面。这种内密封钻杆具有密封性能好、传递力矩大和使用寿命长等特点,可用作大型冶金高炉上为打开铁口而使用的钻机的配套件。

永磁拾铁笔 677

 0

本实用新型公开了一种应用于收集与拾取具有 铁素体材质的小型零件、元器件、粉末、碎屑、针状与粒状物 品的永磁拾铁笔，主要由压下杆1、笔套2、顶杆3、铁芯4、 压簧5、笔罩6、套管7及磁芯8构成。压下杆1、顶杆3、铁 芯4、压簧5、套管7及磁芯8全部组件集成在圆柱形体的笔 套2与笔罩6内。当需对铁素体材质的小型零件，元器件、粉 末、碎屑等物品进行收集或拾取时，按下压下杆1及弹性挂片， 压下杆1推动顶杆3及铁芯4，使装于铁芯4头上的磁芯8露 于笔罩6的端头，将磁芯8靠近所需收集与拾取的物品，物品 被磁芯8吸住送到指定位置后，松开弹性挂片，由于压簧5的 作用，磁芯8回位于笔罩6内，实现收集与拾取的目的，此永 磁拾铁笔尤其适用于作为冶金行业对钢铁产品进行化学成分 分析天平称样的取样工具。

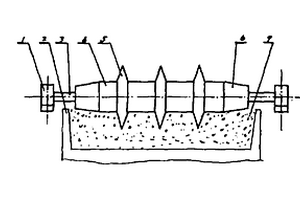

粉矿烧结用压料开沟装置 859

 0

本实用新型提供的粉矿烧结用压料开沟装置,它是由压料装置4和开沟体5构成,开沟体5安装在压料装置4的压料面上,压料装置4固定在连接物3上。这样一种结构可在烧结机料面上开出1至数条纵沟,并将料面适当压紧,因而可以提高烧结料层厚度,提高烧结机生产率10～20%,烧结矿质量亦有所提高。它是一种适用于冶金行业粉矿烧结机上辅助装置,结构紧凑,有实用价值。

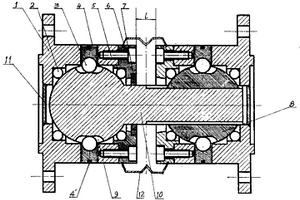

球铰同步万向联轴器 1001

 0

本实用新型公开了一种用于冶金、化工或汽车上传递扭矩的球铰同步万向联轴器,在球铰座的端面固连有密封盖,球铰座内腔有支承球,万向传力球轴或万向传动球套靠近支承球安放在球铰座内,紧定螺钉拧在球铰座上的孔中将传力球定位在球槽中,在紧定螺钉的环形槽口中有弹力卡防止紧定螺钉松动,万向传力球轴的球体外表面或万向传力球套外表面与压盖之间装有支承球,压紧螺栓将压盖与球铰座连成一体。万向传力球轴或花键轴的花键段与万向传动球套成槽键配合,在两个压盖之间的外表面套有密封套。这种联轴器受力均匀、工作稳定,阻力小,工作效率高,寿命长,制造与维修成本低,有推广价值。

不锈钢/碳钢双金属槽钢 913

 0

本实用新型实施例公开了一种不锈钢/碳钢双金属槽钢，所述双金属槽钢包括外层不锈钢层和内层碳钢芯，不锈钢层包裹在碳钢芯的外周，不锈钢层的内壁与碳钢芯的外壁紧密结合，且不锈钢层和碳钢芯的结合界面因为有复合成型工艺中的过盈配合、高温加热以及轧制压力作用，可以形成为结合强度高、工艺性能优良的冶金结合界面。本实用新型双金属槽钢来替代现有技术中的不锈钢槽钢，在保证槽钢抗腐蚀特性的前提下，还可以节省不锈钢材料，降低工程成本；同时，相比普通不锈钢槽钢，所述双金属槽钢有更高的强度。

内齿C型钢紧固构件 948

 0

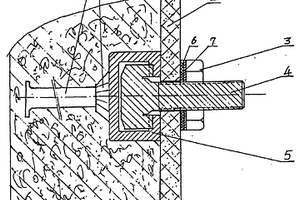

本实用新型公开了一种内齿C型钢紧固构件,在内齿C型固定钢槽的外表面上固连有N根固定件,有外齿的齿头螺栓装配在内齿C型固定钢槽的内腔中,在齿头螺栓上套有的弹簧垫和垫圈用紧固螺母紧固。这种内齿C型钢紧固构件具有调整灵活、安装稳固和安全可靠等特点,不仅可用作建筑玻璃幕墙的预埋紧固构件,还可拓展至机械、冶金、电力和矿山等诸多领域,有极大推广价值。

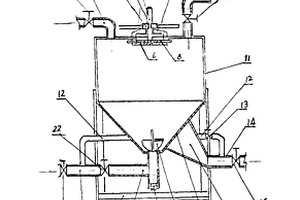

气动制浆机 809

 0

本实用新型提供了一种以压缩气体为动力的制浆机。它主要由浆罐11、盖紧机构3、搅拌器18、孔板17、喇叭口16、进水管道2及进水阀1、排气管道9及排气阀10、进气管道23及进气阀24、主吹管道20及主吹阀22、旁吹管道12及旁吹阀13、出浆管道14及出浆阀15和支架21组成。这种制浆机一机即可实现浆料的搅拌、输送和喷刷,结构简单,制造容易,成本低廉,使用方便,适用于冶金、建筑等具有压缩气体动力的企业。

整体可调式高炉煤粉喷枪套 1023

 0

本实用新型公开了一种应用于冶金高炉喷吹煤粉的整体可调式高炉煤粉喷枪套,在喷管7的外周依次套装有调节筒滑杆5及调节筒6,在调节筒6的周边加工有滑槽12,轴销13穿过滑槽12固连在调节筒滑杆5上,可以调节深入高炉内煤粉喷枪的长度。在调节筒滑杆5一端的外沿有调节筒压盖9与调节筒锁定螺母10,在调节筒滑杆5的另一端有快速连接套4,快速连接头3与快速连接套4相配套,调节定位丝柄2起固定作用。将外接喷煤管联于连接丝杆1上,启动喷煤粉设备,煤粉经喷管7再经高炉风口进入高炉内。操作者可根据高炉公称容量及操作位置调节轴销13在滑槽12的位置,实现整调之目的。

管道滑动托座 705

 0

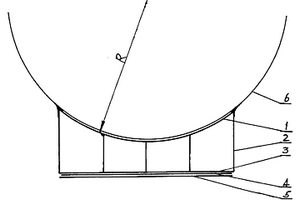

本实用新型公开了一种可应用于冶金、石化等行业的管道滑动托座,它由弧形板1、筋板2、连接板3、托座底板4及滑动摩擦副5组成。由多块弧形板1、多块筋板2及连接板3构成支架,支架与托座底板4对中并固连,滑动摩擦副5位置于托座底板4的下部。当管道6在输送热力源(如蒸汽)及煤气时会产生轴向或横向运动,由于滑动摩擦副5的作用,使管道6与托座之间因摩擦很小,不会对管道产生拉伤或破坏。这种管道滑动托座可以在有无水、油或粉尘、泥砂的恶劣条件下工作,安全可靠,有推广价值。

雾化喷嘴 655

 0

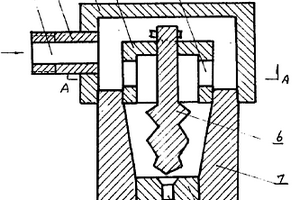

雾化喷嘴,它有液体入口管、圆桶形外套、圆桶形喷嘴芯、螺旋槽嘴芯、倒锥形外套、喷头等。液体从液体入口管进入圆桶形外套内腔后直接喷射到圆桶形喷嘴芯四周夹缝上进行“破碎”,然后进入内腔同螺旋槽喷嘴芯上的正向和反向螺旋槽碰撞进行多次“破碎”。如此经多次“破碎”的液体变成液体珠小而且分布均匀的液体经喷嘴出口呈雾化态喷出。这是一种不需雾化气源、结构简单实用的液体雾化装置,可应用于冶金、农业、化工等领域。

新型电焊工面罩 1107

 0

本实用新型公开了一种可自动打开或关闭电焊 工所用面罩上视孔的新型电焊工面罩。能正、反转动的微型电 动机M安装在电焊工面罩上，与此相连的传动齿轮5同面罩8 上黑镜片7粘合的平面齿条6相啮合。当电焊开始时，电弧光 照到发光二极管D1上，使开关三 极管VD处于导通与放大状态，线圈 J2接通，使继电器 J3常开点a′与公共点c′接通 使微型电动机M正转，它的正转带动面罩8上的黑镜片7向 上移动，关闭面罩8上的视孔，电弧光不会刺伤操作者眼睛； 当无电弧光时，线圈J1接通，使 继电器J3的常闭点a与公共点c 接通，使微型电动机M反转，带动面罩8上的黑镜片7往下 移动，打开面罩8上的视孔，这种新型电焊工面罩可广泛应用 于冶金及机械等行业。

带溢流阀的液压集成块盖板 1077

 0

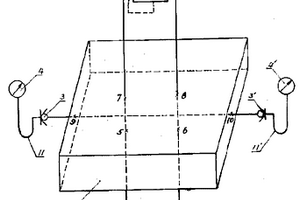

一种应用于连续性生产企业液压系统中的带溢流阀的液压集成块盖板,在原来的液压集成块板1上加装一个溢流阀2,溢流阀2的溢压油进口与出口直接与液压集成块板1的压力P口与回油T口相连接,进入溢流阀2的液压油压力与从溢流阀2出来的回油压力可从联接于液压集成块板1内部流道上的压力表4或4′测出。这种液压集成块盖板用于冶金及其他连续性作业现场时,更换盖板时间短,同时能起到安全溢流与测出溢流阀2进出通路上压力的作用。

不锈钢/碳钢双金属角钢 989

 0

本实用新型实施例公开了一种不锈钢/碳钢双金属角钢，所述双金属角钢包括一体成型的第一角钢脚和第二角钢脚，其中，第一角钢脚和第二角钢脚均包括外层不锈钢层和内层碳钢芯，不锈钢层包裹在碳钢芯的外周，不锈钢层的内壁与碳钢芯的外壁紧密结合，且不锈钢层和碳钢芯的结合界面因为经复合成型工艺中的过盈配合、高温加热以及轧制压力作用，可以形成为结合强度高、工艺性能好的冶金结合界面。本实用新型双金属角钢来替代不锈钢角钢，在保证角钢抗腐蚀特性的前提下，还可以节省不锈钢材料，降低工程成本；同时，相比普通不锈钢角钢，本实用新型的双金属角钢有更高的强度。

梅花滚珠伸缩式联接器 984

 0

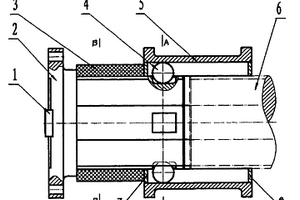

本实用新型公开了一种用于冶金轧制工艺中的梅花滚珠伸缩式联接器,由键1、梅花滚珠传动轴2、橡皮挡块3、滚珠4、梅花滚珠联接套5组成,橡皮挡块3套装在梅花滚珠传动轴2的外部,滚珠4放置在梅花滚珠传动轴2一端外沿的凹坑中。在全套装置组装完成后挡板7和挡板8与梅花滚珠联接套5组焊以防止滚珠4与梅花联接套5脱离。经键1及梅花滚珠传动轴2上的螺栓连接孔将梅花滚珠传动轴2与外接主传动轴相连,主传动轴的转动带动梅花滚珠传动轴2转动进而带动梅花滚珠联接套5转动,最后带动与之相连的轧辊梅花头6转动,轧辊进行作业。由于有滚珠4,梅花滚珠联接套5与梅花滚珠传动轴2之间的连接除了梅花瓣的联接外,还有滚珠4的联接,它们之间可以传递较大扭矩,可缩短换辊时间,提高轧机作业率。

止回钻套 1112

 0

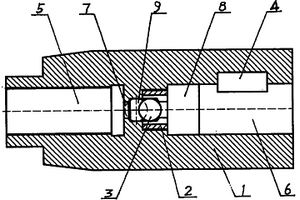

本实用新型公开了一种用于为打开冶金高炉铁口而连接于钻机钎尾与钻机钻杆之间从而可避免铁水倒流烧坏钻机钎尾的止回钻套。在单向通气钻套体1的两头中心轴线方向加工有中心螺孔5、中心圆孔6、传力用扁孔8及定物圆孔9,在中心螺孔5与定物圆孔9之间有通气道7,单向活塞3位于定物圆孔9中,在定物圆孔9中套装有活塞座2,在单向通气钻套体1的内壁有方孔4。把钻机的钎尾螺纹联接在中心螺孔5中,而把钻机的钻杆紧套在中心圆孔6及传力用扁孔8中。当高炉高温铁水的压力大于来自钻机钎尾的压缩空气的压力时,单向活塞3移动堵住通气道7,铁水不会经通气道7进入钻机钎尾而烧坏钻机,延长了钻机的使用寿命。

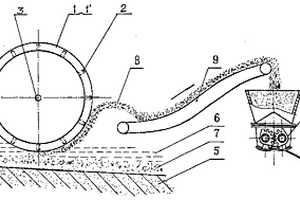

从炉渣中提取金属物的装置 880

 0

本实用新型公开了一种用于冶金、火力发电、化工、建材等行业的从炉渣中提取金属物的装置。左磁轮和右磁轮对称安装在轮轴上,N块水轮叶片的两头沿左磁轮和右磁轮的外沿等距离或不等距离装配在左磁轮和右磁轮上,穿过左磁轮和右磁轮中心孔的轮轴的两端有左轴承座和右轴承座支撑,由左磁轮和右磁轮及水轮叶片组成的整体位于凹字形渣沟的中心位置。在左磁轮或右磁轮的侧边安装有转运皮带,转运皮带的出料口下端有储存斗,储存斗的下端连带有开闭手柄的扇形阀。这种提取金属物的装置利用了渣沟中流动的水所产生的力量推动水轮叶片转动,不需另设动力源,节省消耗,可以推广到用于从干粉中提取金属物的工艺流程。它使用操作方便,有推广价值。

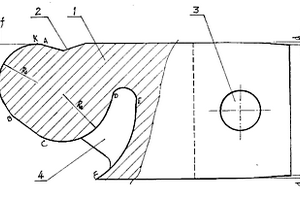

曲背式引锭头 957

 0

本实用新型公开了一种曲背式引锭头,它可用于冶金连铸生产流程中对方坯或其它断面的铸坯实现铸坯与引锭头的顺利脱离。在引锭头背平面线的平面与引锭头头部圆形线或弧形线之间加工有圆滑槽或扇形槽,背平面线与圆形线或弧形线相切的切点为K;在引锭头头部的另侧加工有内沟槽,在引锭头的其形端加工有圆孔。这种结构的曲背式引锭头用于连铸生产,其脱锭(钩)率可提高30-50%,引锭头的使用寿命可提高5-10倍,节省了成本,改善了操作条件,可适用于各种断面形状的铸坯生产。

T型楔式快捷钻套 825

 0

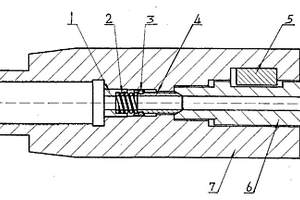

本实用新型公开了一种T形楔式快捷钻套,头部为凹型状的空心螺杆装配在快捷钻套体的中心位置,空心螺杆的凹型头部放有弹簧的一端,装配在快捷钻套体中心位置的快捷钻套芯的圆柱形段的外壁槽中装有密封圈,快捷钻套芯的扁形段头部呈半球形或半圆形。穿过快捷钻套体中心内腔后的快捷钻杆的内锥形头部与快捷钻套芯的半球形或半圆形头部形成紧密接触,在快捷钻套体一端的内壁有内平槽,快捷钻杆一端的外壁有外平槽,T形楔位置在由内平槽与外平槽构成的方形槽孔中,T形楔的一头配有开口销。这种T形楔式快捷钻套结构紧凑、密封效果好、装配与拆卸方便、省时省力、使用寿命长,是一种打开大型冶金高炉开铁口的理想配套工具,有推广价值。
