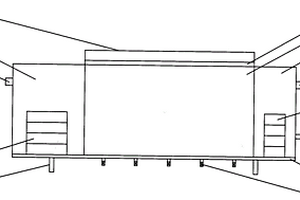

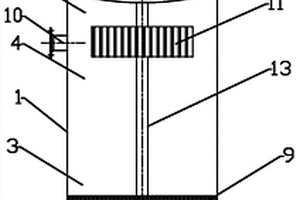

本实用新型涉及一种多功能环保隔油池,其特征在于:由箱体盖板上盖、净化水箱体、左侧箱、右侧箱、回水管、补水管、左侧箱格栅、右侧箱格栅、水泵出水管、箱体底架、排水管阀、上盖隔污加热板、加热管正极接线柱、加热管负极接线柱、压缩机、制冷盘管、冷凝器、冷凝器风机、溢水管、水泵、水泵进水管、箱体底架底脚、箱体隔污制冷板、补水球阀机构、补水阀、箱体盖板和加热管组成。本实用新型涉及一种用于冶金、矿山、食品加工、餐饮等领域进行烟尘排污的环保净化设备,解决了传统循环净化水箱中的水利用效率低的问题,减少了空调等制冷或制热设备的使用率、提高循环利用率、节省能源、节省资金,增加了设备功能,提高了设备使用效率。

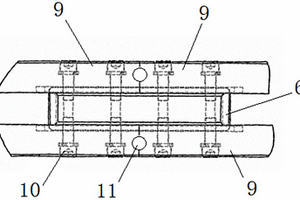

本实用新型属于冶金设备领域,具体涉及一种刚性引锭杆过渡段、中间段的连接结构。本实用新型的技术方案如下:一种刚性引锭杆过渡段、中间段的连接结构,过渡段、中间段的前、后链节之间的连接处分别为两个侧板,所述侧板里侧设有凹型槽;连接板的两侧分别设有凸型条;所述连接板放置在前、后链节的所述侧板之间,所述凸型条放置在所述凹型槽内;前、后链节的所述侧板与所述连接板通过螺栓连接在一起。本实用新型能够增强刚性引锭杆连接处的强度,防止刚性引锭杆的变形。
本实用新型涉及冶金工艺冷床安装设备,特别涉及一种可拆卸可旋转式步进冷床轴承座安装装置。包括底座、可旋转支管、吊梁、支撑架与环链电动葫芦;所述底座包括底板与立柱,立柱垂直固接在底板上,底板上设有螺栓孔,底板通过地脚螺栓固定在高于轴承座的基础上;可旋转支管一端套在立柱外部,可绕自身轴线旋转,另一端以可拆卸方式与吊梁一端相连;支撑架一端与吊梁相连,另一端与可旋转支管相连;环链电动葫芦固定在吊梁的另一端。本实用新型安装方便,在不依赖吊车的情况下,安全、快速、可靠的完成轴承座安装作业,提高了吊车的利用率,提高了作业人员的作业效率,缩短施工工期、降低了施工成本。

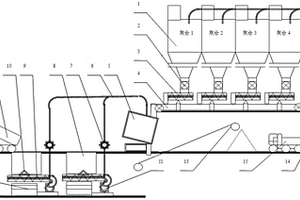

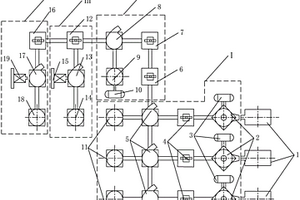

本实用新型提供了一种回收再利用的固体废料用于烧结前的混匀生产线,可以将各种固体废料集中加工处理,制造成水分适宜、成分均质、品种单一的混匀料,保证了固体废料二次利用时产品质量的稳定性。一种回收再利用的固体废料用于烧结前的混匀生产线,包括配灰车间、配泥车间、混合车间,配灰车间通过刮板输送机将定量输出的除尘灰输送给混合车间,配泥车间通过输泥管道将定量输出的泥浆输送给混合车间,通过混合车间的强力混合机将灰和泥强力搅拌,形成散状混匀料,作为烧结备用料使用。本实用新型的有益效果是:将冶金工业中各工序产生的固体废料单独回收综合利用,降低了生产成本,同时达到了环境保护的目的。

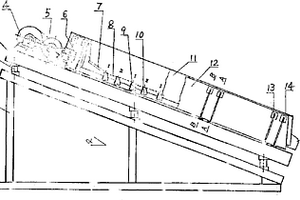

本实用新型涉及冶金烧结技术领域,特别是涉及一种烧结矿槽用受料装置,包括原燃料矿槽、卸料漏斗、卸料皮带、支撑、除尘装置、受料漏斗、受料皮带,其特征在于,所述原燃料矿槽与卸料漏斗固定连接,设置于卸料皮带的上方;所述卸料皮带通过支撑固定在地坪上,设置于卸料漏斗的下方;所述受料皮带安装在地坪上,设置于受料漏斗的下方;所述受料漏斗安装在卸料皮带的一端,设置于受料皮带的上方;所述卸料漏斗上设有除尘装置。与现有技术相比,本实用新型的有益效果是:可满足实际生产需要,解决不同原燃料的卸料问题,降低工人的劳动量和劳动强度,效率高,成本低。

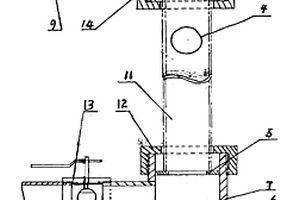

本实用新型是平炉气化冷却水液面显示装置。这个装置属冶金炉窑冷却水显示液面高度的一种附属设备。该装置由球阀、上下腔体、旋紧卡环、玻璃管和下堵所组成。关闭部分球阀,可任意更换部件。玻璃管中有空心玻璃彩球显示确切水位,下端溢流管上装有球阀。特征是液面显示清晰、结构简单、造价低廉、使用寿命长,更换部件灵活,安全可靠。
本实用新型提供一种新型气流喷注消声器,它包括外壳、节流层板、喷注层板等,其特点是外壳内布置多级节流层板,节流层板上布置小孔,喷注层板上面布置小孔并与最内层的节流层板底端联接,喷注层板与气体排出口相联接。本实用新型的优点及效果在于,体积小,重量轻、减少工程造价、节约投资,拆卸简单,使得检修维护方便,设备寿命与可靠性大为提高;降噪量大,可降低45DB(A),消声频带宽,500~8000HZ五个频带降噪量均在30DB以上,适用于冶金行业锅炉排气、高炉放风以及各种工艺气体放散等产生气流喷注噪声。
本实用新型涉及冶金运输车领域,尤其涉及一种设于冷轧钢板生产线入出口的新型钢卷运输车,包括走行传动、车体框架、走行车轮、钢卷鞍座、升降导向装置及液压升降缸,其特征在于,所述钢卷鞍座与钢卷的接触面上设有贯通的沟槽,沟槽数量为1-3个,沟槽宽H为80-120mm,沟槽深L为150-200mm。所述液压升降缸内设有压力传感器。所述走行车轮为无轮缘车轮,走行车轮的两侧分别设有侧导向装置。与现有技术相比,本实用新型的有益效果是:1)能有效地保证钢卷运输安全可靠、平稳;2)液压升降缸增加了压力传感器,可实现称重功能;3)钢卷鞍座独特的沟槽设计,减少了钢卷称量和拆捆带的时间,有效地节省了时间,提高了生产效率。

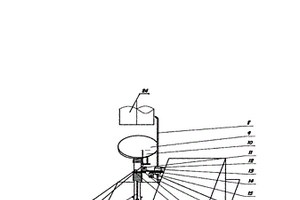

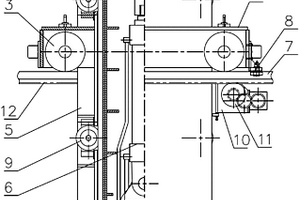

本实用新型属于冶金炉窑修补机械领域,特别是一种单喷枪结构的真空循环精炼炉浸渍管喷补机,由框架装置、喷枪回转装置、喷枪自运转装置、附属系统及行走台车组成,包括横梁、立柱、导轨、滑块、绕柱接盘、回转减速电机、小啮合齿盘、大啮合齿盘、限位开关、直通式回转接头、喷补料罐、恒压供水系统、自动化电控系统,通过操作控制可使喷枪对浸渍管进行修补,并可根据需要选用不同种类的喷补材料。所述的喷枪框架装置设置在所述的行走台车上,由行走台车上的底座,设置在此底座上的立柱及设置在此立柱上端的横梁所组成,此立柱两侧设有导轨及与此导轨作滑动配合的绕柱接盘,本实用新型的特点是:采用直通式回转接头,喷补料管、水管无缠绕现象,喷枪操作灵活,喷枪可上下走行,也可360°自由旋转,可单独局部点对点作业,可无线遥控操作,修补质量好,效率高。该机日常使用中不需要清洗,维护维修工作量很小。

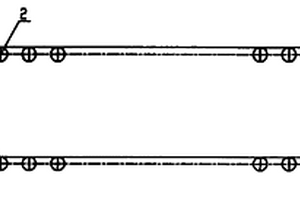

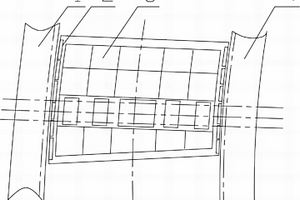

本实用新型属于冶金机械技术领域,尤其涉及一种防止漏球的新型环冷机台车。包括台车内框架、台车外框架和设在此台车内框架、台车外框架之间的台车,其特征在于在所述台车的内外边缘处分别设有一组水平圆钢,此一组水平圆钢的数量为6个,每个水平圆钢的直径为10㎜,长度为200㎜。本实用新型结构简单、安装简便、防止成品球漏出、减少职工的劳动强度、减少环冷机热源流失、延长环冷机橡胶密封的使用寿命。

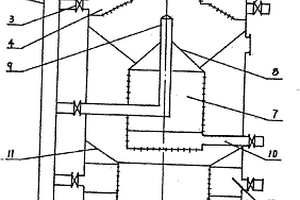

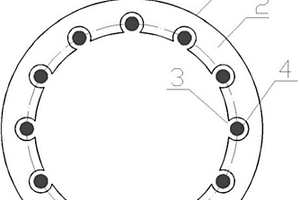

本实用新型涉及一种高炉除尘器湿法清灰装置,其特征在于:在筒体的顶部是灰尘入口,筒体为圆筒结构,由:第一层分水器、第二层分水器和第三层分水器三部分组成,通过法兰连接,在筒体的上部设置的第一层分水器内设有环状向内的喷水孔、水量调节阀和排污阀,第一层分水器的一侧通过水量调节阀与总水管连接,另一侧与排污阀连接,第二层分水器是的顶部设有呈锥形的分料器和向上喷水管,第三层分水器与蒸汽入口连接,内壁圆周方向设有均匀排布的喷汽孔。本实用新型解决了除尘器清灰扬尘的难题,具有结构简单、设备投资小、成本低、占地少、不扬尘、适用范围广的特点,可以广泛应用于冶金、建材等行业在工业生产中产生的粉尘。

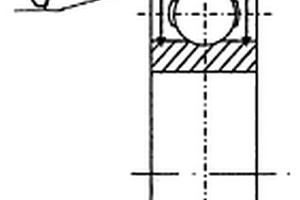

本实用新型属于通用机械领域,是对空气压缩机设计的改进,涉及一种带有补充润滑脂装置的全无油润滑空压机。是由双端密封轴承、连杆、加脂杯、曲轴、活塞、曲轴箱、侧盖组成,其特征在于:在连杆上的孔道内设置加脂杯,与在双端密封轴承的上端设置的轴承孔道连通,形成补充润滑脂的单向通道,在曲轴箱的侧面设置补脂窗。本实用新型解决了在不需拆卸轴承的情况下,极其方便的为全无油润滑活塞式空气压缩机补充润滑脂,使轴承始终处于良好的润滑状态,提高其使用寿命,使维护和保养更方便。本实用新型可以广泛的应用于化工、粮食加工、医药卫生、吹塑、气动仪表、冶金、石油开采、纺织印染等需求较高气源的部门。
本实用新型属于冶金设备技术领域,特别是一种大型链篦机驱动设备,包括前驱动机构、张紧辊、托辊、链条、后转向辊,其特征在于在所述的后转向辊上设置驱动机构,组成后驱动机构,与前驱动机构一起共同组成大型链篦机双驱动装置。前驱动机构和后驱动机构均可为两侧均衡驱动机构,由左、右传动总成、传动轴所组成,前驱动机构和后驱动机构也可均为单侧驱动机构,或者前驱动机构为两侧均衡驱动机构,后驱动机构为单侧驱动机构。张紧辊设置为平衡锤辊。本实用新型的的优点是:由于设置了双驱动装置,显着地降低了单个受力峰值的绝对值。确保链节不会因受力超出其弹性极限而发生塑性变形导致链条的损坏。链篦机的机长可以远远超出60M,实现了链篦机制造技术的重要突破。

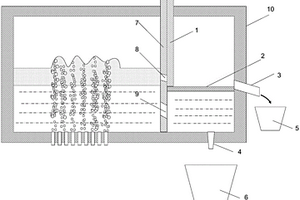

本实用新型涉及有色冶金技术领域,尤其涉及一种底吹炼铜炉熔锍熔渣高效分离装置。包括铜锍熔炼炉、挡墙、挡渣板与出渣平板;挡墙底部嵌装于铜锍熔炼炉炉底的炉衬砖内并与炉衬砖紧密贴合,且挡墙外壁与铜锍熔炼炉壁紧密贴合,挡墙上设过铜孔和过渣孔;挡墙将铜锍熔炼炉分为两室,出渣平板水平固接在其中一室内,将其分为出渣室与出铜锍室,挡渣板底部嵌装于出铜锍室内,出渣室设有放渣口,出铜锍室设有放铜锍口。不仅可以促进熔炼渣和铜锍高效分离,而且可以防止铜锍直接冲刷铜锍熔炼炉本体耐材,利于铜锍内夹杂物颗粒上浮,极大提高了生产效率和铜锍的纯净度,解决了现有工艺渣金分离效果差和渣含铜高的难题,降低了生产成本。

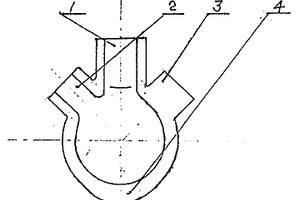

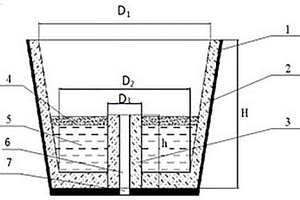

本实用新型公开了一种提高金属粉末洁净度的中间包,属于粉末冶金技术领域。主要技术方案是采用由中间包外壳、中间包炉衬、内置凸台水口这三部分组成。该中间包具有结构简单,设计合理,使用方便的特点。是在原有中间包的基础上,将底部出口升高,制造了一个水口结构,与中间包底部的炉衬和中间包包壁形成一带高度差的凹形空间,这样在雾化末期,只有非常少量的金属熔体与绝大部分的覆盖在其表面的熔渣就会被“限制”或“留存”在凹形空间内,控制和减少金属熔体中杂质(熔渣)流经中间包的含量,从而净化金属熔体,提高最终金属粉末的洁净度。

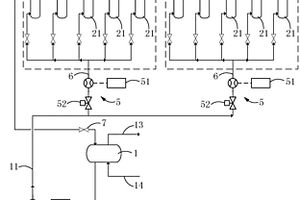

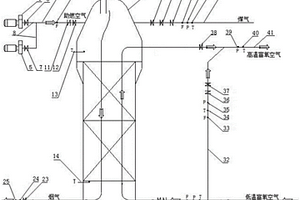

本申请实施例提供了一种余热回收装置,用于回收冶金炉或焦化炉的余热。其包括汽液分离器、至少一个蒸发器组件、驱动器、第一调节组件及第二调节组件;汽液分离器通过汽液供给母管分别与各蒸发器组件连接,并且各蒸发器组件通过汽液回液母管与汽液分离器连接;驱动器设置于汽液供给母管上,并且位于汽液分离器及各蒸发器组件之间;第一调节组件设置于汽液供给母管上,并且位于驱动器及各蒸发器组件之间,第一调节组件用于调节汽液供给母管内液体的流量;各蒸发器组件分别通过分配管与汽液供给母管连接,第二调节组件设置于分配管上,用于调节各蒸发器组件内液体的流量。本申请避免了各蒸发器组件变形,降低了焦炉的故障率以及余热利用成本。

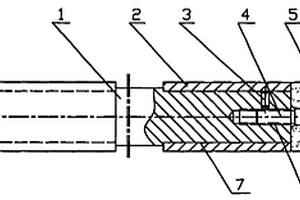

本实用新型属于冶金球团造球盘技术领域,特别是一种球团造球盘用的高耐磨陶瓷旋转刮刀,包括刀杆和刀头,其特征在于所述的刀头通过埋头螺栓与刀杆作轴向连接,此埋头螺栓进入刀杆段上侧与刀杆内的径向顶丝相顶接,在刀头后侧的刀杆上设有保护套管。埋头螺栓与刀杆之间有一胶接层。刀杆与保护套管之间有一胶接层。保护套管前半段可为加厚层。刀头为高耐磨陶瓷刀头。刀杆两头均设有刀头和保护套管。耐磨性好,使用寿命长,单个刀头使用周期超过5个月;在使用过程中,刀头呈平面直角磨损,有利于清除盘底的鱼鳞状残余矿粉,提高造球盘的造球效率;保护套、刀头与刀杆之间有胶结层,相互粘接十分牢固,不会发生松动、脱落现象。

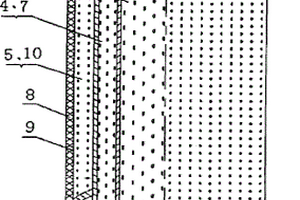

本实用新型属于污水处理技术领域,用于对冶金﹑矿山﹑发电﹑采煤等工业废水处理,特别涉及一种螺旋推动离心反力式动力膜架,其特征在于:在无缝钢管体的上部设有安装法兰,无缝钢管体内底部设有管堵,无缝钢管体内是清水腔;无缝钢管体的外径加工成外径矩形螺纹体,与内径加工的内径矩形螺纹体相对应,在两组对应的内径矩形螺纹体、外径矩形螺纹体之间设有倾斜的微型滤水孔。本实用新型实现了污染物滞留但不堵塞,从根本上改变了常规过滤技术需要短周期性的时时反冲洗的条件,即无需清水反冲洗。从而大大的提高了过滤效率,改善了运行条件,节约了清水资源。

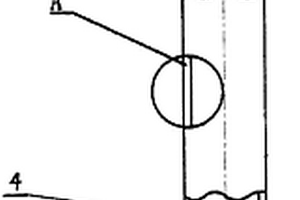

本实用新型属于冶金行业热轧型钢,特别涉及一种用于大型载重挖掘机车轮用钢圈热轧型钢——工程钢圈下端热轧型钢。其特征在于:工程钢圈下端热轧型钢为一直条钢,是由热轧成型制成的,在其一端的上、下两面上各带有45°的倒角,另一端的上、下两面呈圆弧倒角,圆弧R=2~10mm。本实用新型工程钢圈挡座圈热轧型钢,代替中板钢材用于制造大型载重挖掘机车轮,简化了大型载重挖掘机车轮制造工艺,易于形成批量生产,使材料损耗小、加工周期短、形成规模生产大大降低了生产成本,具有较显著的经济效益。

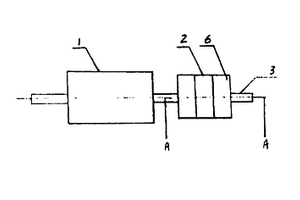

本实用新型涉及一种用于冶金行业冷轧钢板在线清洗用的强效耐用整体刷辊。其特征在于:是由单片刷套、键、刷辊辊轴、端板组成为整体刷辊组装的形式,尼龙刷毛通过用耐高温耐碱胶压合粘结在压板上制成单片刷套,将单片刷套组合,并压合在刷辊辊轴上,由键和两端的端板固定后,对尼龙刷毛外圆周进行整体车削。本实用新型强效耐用整体刷辊,具有结构简单、设计合理、使用寿命长的特点。可增加在刷辊辊轴有效长度上单片刷套安装数量10%左右,进而增加了尼龙刷毛的密度,提高了清洗质量。整体刷辊组装后对尼龙刷毛的外圆周进行整体车削,提高了刷辊的平衡度,延长了使用周期并可减少使用厂的劳动力支出和现场停机时间。
本实用新型属于冶金设备技术领域,涉及一种冶炼行业烧结和球团生产过程中所使用密封装置,特别涉及一种烧结机风箱隔板间的密封装置,包括沿烧结机宽度方向的多块密封盖板,一端通过限位销支撑在此密封盖板的中部重心处的U形槽中的密封支撑杆,挂在此密封支撑杆的另一端的配重块,支撑着密封支撑杆的支撑座,与此支撑座相连接的密封装置底座,与密封盖板两端相铰接的限位机构,限位机构由限位铰接支座、限位螺杆、限位架和调整螺母所组成,这种密封装置也适用于链篦机各段间的密封。本实用新型结构简单、安装维修方便,密封盖板与台车的摩擦力较小,延长了台车和密封盖板的使用寿命,使链篦机和烧结机的性能得到进一步提高。

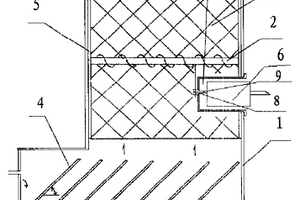

本实用新型涉及一种高炉除尘器箱式湿法清灰装置,其特征在于:箱体外壳为长方形的箱筒式结构,顶部通过法兰与除尘器连接,在箱体外壳上部的灰尘入口处设置灰流量控制挡板,箱体外壳底部是灰尘出口,在箱体外壳内设有三级与水平方向呈30~60度角的水流分布板,在箱体外壳上与水流分布板连接处的上方设置进水管,在水流分布板的下面设有湿灰滞留板,在箱体外壳上设置检修门。本实用新型解决了除尘器清灰扬尘的难题,采用无动力水冲排放,节电、零维护,避免了各种事故的发生。具有结构简单、设备投资小、成本低、占地少、不扬尘等特点,适用范围广,还可以广泛应用于冶金、建材等行业在工业生产中产生的粉尘零散收集后集中排放清灰。
一种角折叠式冷轧板包装盒成型装置,其主要结 构是由,形定模板,翻边动模板、折角动模板、叠角 合帮动模板和液压传动器等构件组成。用该装置成型的冷轧板包装盒,较之现有传统工 艺所制造的包装盒相比,具有包装盒壳体四立角无 缝,强度高、不开裂等特点,能有效的保证被包装的金 属板,不致因四立角存在缝隙、开裂,进水而腐蚀生 锈。本实用新型结构简单、成本低、实施容易,是冶金 产品板类包装理想的壳体成型装置。

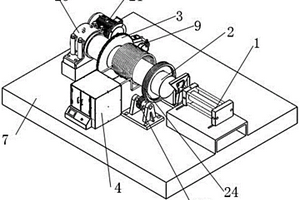

本实用新型涉及一种冶金系统冷床小车位置微调装置,该装置包括主传动轴、卷筒、蜗杆、齿轮,在卷筒侧壁设有蜗杆,在主传动轴上设有齿轮,蜗杆与齿轮相配合。本实用新型的优点是:结构合理、操作简便。
本实用新型涉及一种结晶器保护渣推渣铲,包括木铲头、铲杆、把手、连接件、散渣板,木铲头通过连接件与铲杆固定连接,木铲头的横截面为菱形,木铲头的底面与木铲头的推渣面之间的夹角α为40°~60°,木铲头的推渣面顶部固定连接有散渣板,铲杆端部连接有把手。优点是:结晶器保护渣推渣铲结构简单,设计合理,操作方便,而且制造成本低,利于降低生产成本。采用木铲头可以避免了在推渣过程中对涡流液位计的监测产生干扰,有利于结晶器液面的稳定控制;木铲头的横截面采用菱形结构,且木铲头顶部设置散渣板,使推入结晶器当中的保护渣铺展性和均匀性更好,利于保护渣发挥出更好的冶金功能。
本实用新型涉及一种天然气横火焰冶金辅料池窑中能够提高蓄热面积的正六边形低阻格子砖,该格子砖外形是正六边形结构,内部呈正六边形空腔,格子砖的侧面开有多条半圆形或半正方形凹槽,砌成使用时热烟气能够从格子砖内部正六边形空间和格子砖间隔外部的正方形筒形、圆筒形空间流通,既增大了格子砖的蓄热面积,又减小了烟气的流通阻力。格子砖的材质为镁砖、镁锆砖等材质的优质耐火材料。同时,由于每块砖都是对称的结构,施工方便,不会造成施工错差。

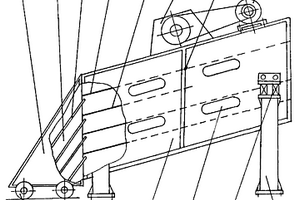

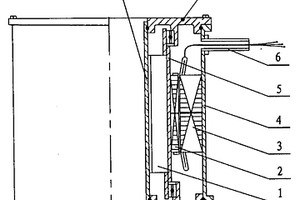

本实用新型属于冶金附属设备,具体地说,涉及一种原煤仓电振机构,包括原煤仓和电振机,其特征在于:在原煤仓的仓壁上对称开有电振机固定口,在原煤仓的仓壁内侧设有带翻板轴的翻板,其翻板轴焊接在原煤仓的仓壁内侧电振机固定口的上方,翻板与翻板轴转动连接,电振地脚板穿过原煤仓的仓壁内侧的电振机固定口焊接在翻板上,电振机固定在电振地脚板上,并置于原煤仓仓壁的外侧。本实用新型利用了翻板活动灵活、可靠等特点,当起动电振机3时,翻板6会在电振机3的作用下通过翻板轴5的限制,做上下和自身有频率的振动,来处理原煤仓挂料问题。
