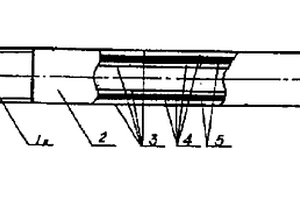

一种涉及冶金、机械、热处理等高温状态下测温用的热电偶碳钢保护管,目前热电偶测温900℃以下的都用1Cr18Ni9Ti一层结构的保护管,这种保护管高温时不耐硫化,价格昂贵,本实用新型主要技术特征为螺纹管口(1)通过管身(2)与圆头状的管底(6)连结为一体,形成长筒形的热电偶碳钢保护管,管口(1)车螺纹,管底(6)封成圆头状,该管表面分为三层结构,内外表面为纯铝层(3),与内外表面相邻的是铝合金层(4),在中间为普通碳素钢层(5)。耐热,耐硫化,各项技术指标都优于1Cr18Ni9Ti保护管,使用寿命相当,价格低廉,仅为它的1/2~1/3。

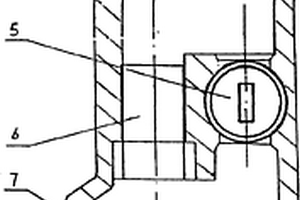

本实用新型涉及一种用于冶金行业中压燃气管道储水缸用阀门,是由:阀体、丝堵、旋塞阀、抽水管、进气管、循环管、螺纹、胶圈和连接盖构成,将抽水管阀门和循环管阀门组合成为一体的整体结构形式;在阀体上的进气管是相互连通的进、出气通道,在阀体上设置两个旋塞阀,其中一个旋塞阀与储水缸抽水管道连接,另一个旋塞阀与循环管连接;在阀体的上端通过丝堵封闭,在阀体的下端通过螺纹、胶圈、连接盖密封连接。本实用新型中压燃气管道储水缸用阀门,是将抽水管阀门和循环管阀门组合成为一体的整体结构形式,克服了原中压燃气管道储水缸抽水管阀门安装繁琐、易泄漏、安全性能较差的缺点。

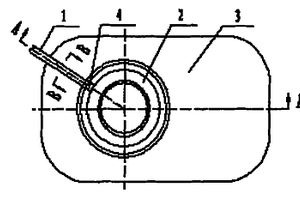

本实用新型涉及冶金领域中钢包、连铸中间包设备,尤其涉及钢包、连铸中间包中滑动水口上使用的一种透气滑板砖。本实用新型的透气滑板砖,彻底解决了火泥硬化前透气环易移位、变形、脱落的问题,将透气环紧紧地固定在滑板本体内。该透气滑板砖包括滑板本体(3)、透气部分、滑板本体上的预留空腔(5),其中透气部分在预留空腔(5)内,由透气管(1)和透气环(2)连接而成,其特征在于:在透气管(1)与透气环(2)连接处上方固定一个预制小堵(4)。本实用新型克服了现有技术成品率低、生产效率低,难以实现工业化生产的不足,大大提高了生产效率,降低了工人的劳动强度。

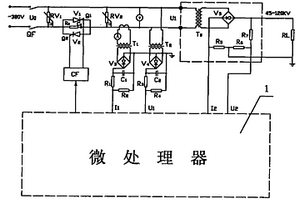

一种微机控制可控硅调压直流高压恒流电源,其特征是由高压恒流控制器和高压硅整流变压器组成。高压恒流控制器由主回路和控制回路组成,主回路包括带有分励电压脱扣器的空气自动开关QF,反并联可控硅V1、V2,过电压保护电路压敏电阻RV1、RV2,可控硅过压保护电路C0、R0组成,控制回路由一次电流检测回路T1、V3、C1、R1、R2,一次电压信号检测回路T2、V4、R3、R4,二次电流检测回路R5,二次电压检测回路R6、R7,触发单元CF及微处理器所组成。本装置可广泛应用在发电、冶金、建材等行业的用于烟气净化的卧式静电收尘器、管式静电收尘器,用于煤气净化的电捕焦油器,石油工业原油电脱水的高压直流供电电源。
本实用新型属于冶金技术领域,尤其是涉及一种风箱限流阀,包括阀体,阀板,其特征在于在阀体的箱体内部设有封闭的阀体圆弧板,在阀体的箱体外部两侧设有两个轴承座,与此两个轴承座连接有转轴装置,阀板与此转轴装置相连接,阀板包括圆管,设置在此圆管两侧的两个半翻板,设置在一个半翻板末端的翻板圆弧板,此翻板圆弧板与阀体圆弧板相靠接,转轴装置包括穿过圆管且设置在两个轴承座内的轴,两个轴套,盲盖,密封盖,设置在轴的端部且与轴固定连接的杠杆。本实用新型阀的翻板一端的末端带有圆弧形板,与阀体上的圆弧形板相配合起到限流的作用,满足了烧结生产的需求,又克服了现有翻板阀技术的缺点和不足。

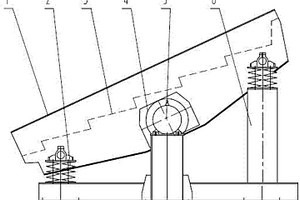

一种重型圆振动筛,属于振动筛分机械领域,解决了筛分大块物料的重型圆振动筛强度不够、物料易卡孔和堵料等现象。主要由筛框、筛面、振动器、减振装置和支撑底座组成,振动器安装在筛框上,由电动机驱动,筛框通过减振装置安装在支撑底座上。所述筛面是由多条T形棒条筛板组成,T形棒条筛板在筛框上依次呈阶梯型布置,形成阶梯型的筛面,所述每个T形棒条筛板是前窄后宽的锥形,多条T形棒条筛板按筛孔大小并列安装形成阶梯型筛面的一个台阶,所述的振动器安装在T形棒条筛板组成筛面的下方。具有结构紧凑、抗冲击能力强,不堵料,往筛面上给料不受大块物料尺寸约束等特点。适用于冶金、矿山和工程建设等部门对大块物料的分级。
本实用新型属于冶金轧钢技术领域,涉及轧机架间张力辊的更换工具,尤其是涉及一种快速更换轧机架间张力辊的装置,由换辊小车、轨道组成,其特征在于,所述换辊小车包括车架和车轮,车架由钢结构制作,车轮通过螺栓与车架上之车轮支座连接为一体;所述轨道包括槽钢一、槽钢二,采用焊接方法制作;所述换辊小车之车轮可在轨道之槽钢一的凹槽里来回滚动。采用该换辊方法及装置,可实现快速更换轧机架问张力辊。缩短换辊时间50%以上,大大节省了检修或抢修时间,结构简单,易于实现,便于操作。

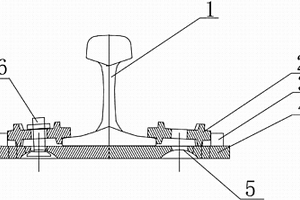

本实用新型涉及一种冶金、工矿、石化企业用的带有刚性可调扣件的混凝土道岔,包括带有螺栓预埋孔的混凝土岔枕垫板和通过与紧固件混凝土岔枕垫板连接的道岔岔轨,其特征在于所述的混凝土岔枕垫板的螺栓预埋孔的下部开有弧形凹槽,在混凝土岔枕垫板的上部两侧设有弧形挡块,所述的紧固件由中间开有螺栓孔,两端为弧形,上下带有卡槽的刚性扣件所组成,所述的刚性扣件一端卡接在岔轨上,另一端弧形与弧形挡块配合靠接,并通过螺栓固定在混凝土岔枕垫板上。本实用新型的优点是:由于混凝土岔枕垫板上部设有弧形挡块,与刚性扣件的端部弧形配合,使用一种垫板即可代替24种类型垫板使用,从而达到快速固定定道岔岔轨,准确调整轨距的目的。

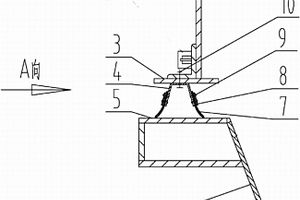

本实用新型属于冶金行业烧结环冷设备领域,尤其涉及一种环冷机台车下栏板的双层柔性密封装置。包括环冷机台车,与环冷机台车连接的台车下栏板,置于台车下方的风箱,设置在风箱上部的风箱平面密封圆盘,其特征在于在环冷机台车下栏板与风箱平面密封圆盘的连接处设有双层密封连接骨架,所述的双层密封连接骨架的上端通过螺栓与环冷机台车下栏板密封连接板相连接,所述的双层密封连接骨架的下端通过橡胶密封板压板和橡胶密封板压板接接螺栓与橡胶密封板的一端相连接,所述的橡胶密封板的另一端与风箱上部设置的风箱平面密封圆盘上表面倾斜接触。本实用新型密封形式结构简单,安装方便,很容易在现有环冷机上进行改造。

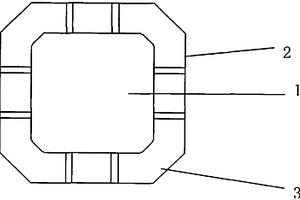

本实用新型涉及一种天然气横火焰冶金辅料池窑中能够提高蓄热面积的八角筒形低阻格子砖,该格子砖外形是八角筒形结构,内部呈八角筒形空腔,格子砖的侧面开有多条半圆形或半正方形凹槽,砌成使用时热烟气能够从格子砖内部八角形筒形空间和格子砖间隔外部的正方形筒形、圆筒形空间流通,既增大了格子砖的蓄热面积,又减小了烟气的流通阻力。格子砖的材质为镁砖、镁锆砖等材质的优质耐火材料。同时,由于每块砖都是对称的结构,施工方便,不会造成施工错差。
一种高频振网筛,属于振动筛分机械领域。是针对现有的高频振网筛存在电磁激振器易损坏、维修工作量大和噪音大等不足而研制的。采用多个双振动臂振动装置,振动臂安装振动轴上,臂上面两个振动托板的长度与筛网的宽度相等,通过弹性减振装置与筛网的下面接触。振动轴通过弹簧座安装在筛箱的两个侧板上,并通过振动杆与激振装置连接。激振装置通过振动杆、振动轴及双向振动臂,将振动力传给振动托板,通过弹性减振装置使筛网振动。筛网通过棘轮调整装置张紧,同时设置有网面高度微调装置。具有筛面平整、张力均匀、噪音小、筛分效率高和可以大型化发展的特点,适用于冶金选矿、选煤、化肥及建材等行业对流动性较强的中细或粉状物料进行筛分作业。

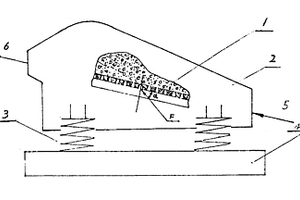

一种用于物料颗粒分级用的新型直线振动筛筛面,筛条采用合理的几何体形状,并合理地排列布置,形成新的筛孔开口断面,将筛面由平滑状改为波浪式,使筛孔垂直或近似垂直承受激振力,使物料颗粒进入筛面时不致堵塞和对筛面发生最小的磨损。可延长筛面的使用周期,降低成本,提高工作质量和筛分效率,增加处理能力。可在冶金、矿山、化工、建材、洗煤及除渣等企业推广使用。

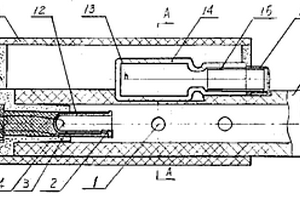

本实用新型公开了一种熔融金属快速测温取样器,由探头纸管与铸模纸管组合连接构成,探头纸管端头连接一微型快速测温热电偶,外有相套合的铸模纸管,两纸管之间插入连接一套取样铸模,铸模纸管两端口结合处有密封耐火填料封闭连接,它具有一次同步完成快速测温和取样功能,在相同外部条件下,使用本实用新型可降低消耗器材成本30%,适用于冶金炉内或贮罐(包)内熔融金属测温取样。

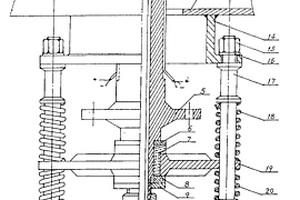

本实用新型涉及电冶金行业的直流电弧炉用水冷底阳极装置。它是由底阳极本体、挡圈、绝缘管、绝缘环、紧固螺母、有进出水管的端盖、炉底法兰盘、双头螺栓、螺母、垫片、上下弹簧、托盘、测温热电偶、密封胶圈组成。底阳极本体整体铸钢成型,固定形式为弹性吊挂结构。特点是:结构简单、整体强度好,轴向可随重力变化在弹性范围内自由升降,径向刚性好,安全可靠,使用寿命长,成本低,拆装方便,适用于中下吨位的直流电弧炉。

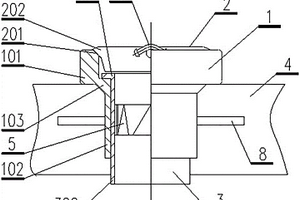

本实用新型适用于钢铁冶金技术领域,提供了一种防撑裂的长水口,包括:长水口主体;防氧化组件,所述防氧化组件设置于长水口主体与钢包下水口的连接处;以及安装组件,所述安装组件包括支撑板、螺纹杆、支撑座、固定块以及固定销,所述支撑板设置于所述长水口主体上,支撑座设置于钢包下水口上,所述支撑板上还安装有螺纹块,且螺纹杆与螺纹块之间螺纹连接,所述固定块通过弹簧安装在所述支撑座内,所述固定销与所述螺纹杆一端转动连接,螺纹杆另一端设置有旋钮,所述固定块上还分别设置有限位槽和贯穿孔,本实用新型通过安装组件内支撑板、螺纹杆、支撑座、固定块以及固定销的配合设置,避免了开裂以及连接不稳固的问题。

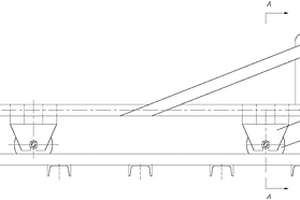

本实用新型属于冶金球团技术领域,尤其是涉及一种用于辊式筛分机的弧形溜料板装置,其特征在于包括四个支撑装置,设置在此四个支撑装置上的弧形倾斜溜料板,每个支撑装置包括与下矿漏斗相连接的支架,设置在此支架上的下空心套和上空心套,设置在此下空心套和上空心套之间的弹簧。本实用新型倾斜放置在辊式筛分机的筛辊下方区域,辊式筛分机筛出的合格粒径的生球通过弧形溜料板的引导滑落,流动的方向与成球皮带运行的方向相同,生球缓慢地滑落到成球皮带上,弧形溜料板装置在很大程度上减小生球与成球皮带接触的瞬间承受的冲击力,提高生球落下强度,同时提高球团矿质量和产量。
本实用新型属于冶金选矿技术领域,尤其是涉及一种浓缩机液面消泡防冻结装置,其特征在于包括小车,设置在此小车上的耙架,设置在此耙架下部的出口管道,与此出口管道相连接的水泵,与此水泵相连接的入口管道,设置在所述出口管道上的一组喷水龙头。本实用新型使运行浓缩机大井液面上的泡沫被冲散,没有堆积的泡沫,提高浓缩机溢流回水的利用效率;使冬季浓缩机大井液面没有冻结冰盖现象,消除了不利的因素,保障浓缩机大井的安全运行,节约大量电力消耗。

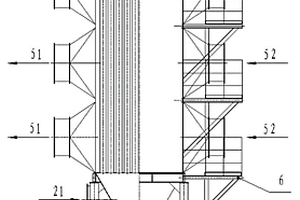

本实用新型涉及冶金炉窑设备技术领域,尤其涉及一种合金料烘烤炉系统。包括上料装置、烘烤炉、燃烧器、空气换热器、卸料装置与排烟装置;所述烘烤炉包括上部炉身、下部炉身以及多个隔梁,隔梁为倒V型,隔梁分层水平固接于炉身内部,并且贯穿炉身,每个隔梁下端口处均设有一个燃烧器;上料装置安装在烘烤炉上方,空气换热器安装在梁式烘烤炉上部炉身外部,排烟装置与空气换热器相连,卸料装置安装在梁式烘烤炉底部。既加大了烘烤炉内合金料之间的空隙,又使热的烟气能通过料层中间运行,合金料受热均匀,烘烤效果好,能源利用率高。
本实用新型涉及金属连续复合铸造领域,具体涉及一种固液金属复合材料连续铸造的装备。包括输送辊道以及依次沿输送辊道布置的表面处理装置、自动焊接装置、对中装置、加热装置、坩埚熔池、结晶器、拉坯机、切割机与冷床,还包括中间包、长水口、引锭杆存放台架、引锭杆;中间包与长水口布置在坩埚熔池上面,中间包外部配置保温装置,结晶器与坩埚熔池紧密相连。本实用新型具有设备简单、流程短、近终形、生产效率高、节能降耗、生产成本低的优点,适于制备包覆层金属致密、厚度均匀、包覆比可调、表面质量与界面冶金结合质量好的高性能金属复合材料。

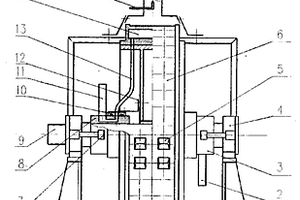

本实用新型涉及矿石冶金性能实验装置领域,尤其涉及一种矿石还原性实验装置的自动操作支架,其特征在于,包括天平支架、配重砣、电动推杆、底座、旋转定位座和反应器拉杆,底座上垂直设有电动推杆,电动推杆顶端经旋转定位座连接在天平支架的下方,天平支架的一端吊挂配重砣,天平支架的另一端通过平台支板与反应器拉杆相连,天平支架上还设有炉盖砖拉杆,炉盖砖拉杆与反应器拉杆之间成90°夹角。与现有技术相比,本实用新型的有益效果是:能在试验结束后,将反应器自动提升出炉,旋转到安全的地方,无需人工近距离操作,避免高温造成伤害,提高操作安全性,减轻劳动强度。
一种高频振动细筛,属于振动筛分机械领域。是为了解决现有振动筛的体积和占地面积大,振动频率和筛分效率低的问题而设计的。振动筛的筛体是由多层筛箱上下叠加设置,与连接梁固定后通过剪切弹簧系统与机架上的承载梁连接。在每个筛箱的入料端安装一个布料器,向筛面均匀分布物料。在筛箱的中部设置有喷水装置,筛网的下面装有承接筛下料的底版,筛上料和筛下料通过排料导板分别集中收集排出。具有占地面积小、振动频率和筛分效率高、生产能力大、工作稳定和寿命长的特点。适用于冶金选矿、选煤、化肥、建材、化工及各种矿物深加工过程中,对具有流动性较强的中细或粉状物料进行干、湿式分选作业。
