四川有色金属火法冶金技术理论与应用

从钒酸钠溶液中回收钒与钠的方法 750

 0

本发明属于钒的湿法冶金技术领域，具体涉及一种从钒酸钠溶液中回收钒与钠的方法。本发明所要解决的技术问题是提供一种从钒酸钠溶液中回收钒与钠的方法，包括以下步骤：a、向钒酸钠溶液中添加铵盐，反应后固液分离得到固体和液体；b、固体经煅烧得到五氧化二钒；分解液体中的铵盐，得到脱氨溶液，通入CO₂调节pH为7.8～8.5，固液分离得到碳酸氢钠。本发明方法能够提高钒回收率，同时回收钠盐，避免固废硫酸钠产生。

将含钒物料滚动造粒进行回炉冶炼的方法 713

 0

本发明属于冶金技术领域，具体涉及将含钒物料滚动造粒进行回炉冶炼的方法。本发明解决的技术问题是现有方法将钒钛细粉造球后回炉冶炼易造成钒的损失。本发明提供了将含钒物料滚动造粒进行回炉冶炼的方法。包括如下步骤：a、向含钒物料中加入水，得到含水量为3～20％的混合料；b、将混合料置于造球机中滚动制粒，得到直径在20mm以下的湿团粒；c、将湿团粒干燥至含水量0.5％以下，得到干燥后团粒；d、将干燥后团粒以不同方式加入至钒铁冶炼炉中，与钒氧化物、铝粒、石灰和铁屑冶炼得到钒铁产品。本发明方法能冶炼出成分合格的钒铁产品，且在冶炼过程扬尘问题有较好改善，含钒物料中钒的回收率可达97％以上。

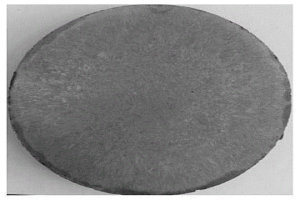

节镍型奥氏体不锈钢材料及制备方法 949

 0

本发明属于冶金领域，提供了一种节镍型奥氏体不锈钢材料及制备方法，主旨在于解决电解锰影响铸坯质量，以及该材料属于亚包晶钢，会发生包晶反应，板坯在凝固过程中会产生很大的线收缩，引起坯壳冷却不均匀，产生纵裂、横裂等连铸坯质量缺陷的问题。主要方案包括按重量百分比计，C：0.01‑0.15％、Ni：1.00‑1.30％、Cr：13.00‑13.50％、Mn：9.00‑9.50％、Cu：0.20‑0.35％、Si：0.20‑0.40％、P：≤0.045％、S：≤0.010％、N：0.13‑0.18％，余量由Fe和杂质构成。向LF精炼炉加入电解锰时，在将电解锰加入到LF精炼炉、GOR转炉前，对电解锰进行烘烤，烘烤时间＞180min，烘烤温度＞150℃。

钒溶液还原制备氧化钒的方法 826

 0

本发明属于钒的湿法冶金技术领域，具体涉及一种钒溶液还原制备氧化钒的方法。本发明所要解决的技术问题是提供一种钒溶液还原制备氧化钒的方法，包括以下步骤：钒溶液除杂得到除杂后液，加热除杂后液至50～100℃，然后与三氧化二钒混合，加入有机酸调节体系pH为5～7进行反应，固液分离得到沉钒上清液和钒沉淀物，钒沉淀物经还原得到三氧化二钒。本发明方法选用的还原剂、pH调节试剂可循环使用，不引入杂质元素；上清液可直接循环使用，避免现有氧化钒生产过程中钒铬还原滤饼、含铵硫酸钠等固废的产生。

850MPa级含钛易切削不锈钢锻造棒材及其制备方法 600

 0

本发明属于冶金技术领域，具体涉及一种850MPa级含钛易切削不锈钢锻造棒材及其制备方法。针对现有易切削钢的强度仍不够，无法满足生产需要的问题，本发明提供了一种850MPa级含钛易切削不锈钢锻造棒材，其化学成分包括：按重量百分比计，C：0.05～0.15％、Si：0.1～0.5％、Mn：0.5～1.5％、Ni：0.01～0.05％、Cr：10.0～15.0％、S：0.15～0.55％、Ti：0.01～0.25％、Mo：0.005～0.02％、O：0.005～0.01％、N：0.005～0.015％，P≤0.01％，其余为Fe和不可避免的杂质。本发明还进一步优化了上述范围，并提供了所述棒材的制备方法。本发明有效控制并改善了易切削不锈钢中硫化物的形貌、尺寸、长宽比及分布，使易切削不锈钢不仅具有良好的切削性能，同时还具有非常好的力学性能。

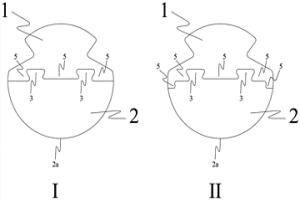

铜铝复合接触线及其制造方法 633

 0

本申请涉及一种铜铝复合接触线，包括铝或铝合金的夹持部分和铜或铜合金的授流部分，夹持部分和授流部分通过冶金方式和/或塑性变形复合为一整体线材，接触面为弧形；在授流部分的背部至少有一个朝向所述夹持部分的板条，板条的外缘面与授流部分的背面共同形成凹窝，凹窝被夹持部分的材料填充；所述夹持部分面向授流部分的面具有局部凸起，并伸入板条的凹窝；线材夹持部分的复合面两外侧部最为凸出。这种接触线不仅具有已有技术方案可防止电化学腐蚀，降低材料成本的优点，而且上述优点还得到了加强，夹持部分和授流部分之间的结合强度也得到提升；有利的是该接触线还能够降低接触线偏磨发生，更有利的是可显示磨损极限情况。

低价钒铬铁溶液分离的方法 803

 0

本发明涉及一种低价钒铬铁溶液分离的方法，属于冶金技术领域。本发明所述低价钒铬铁溶液分离的方法包括：a.调节低价钒铬铁溶液的pH为2.0～3.5，加入络合剂反应，反应结束后固液分离得到铬溶液及沉淀A；b.将所述沉淀A在50～85℃，pH为10～14的溶液中溶解，得到钒溶液及沉淀B，铁在沉淀B中。本发明解决了钒浸出液中钒铁铬难以深度分离的问题，可实现钒铁铬的深度分离，具有资源综合利用率高、环保效益显著等特点。

含钒溶液制备钒化合物的方法 961

 0

本发明公开了一种含钒溶液制备钒化合物的方法，属于化工冶金技术领域。本发明解决的技术问题是现有方法制备得到的钒化合物易导致铝含量超标。本发明方法的步骤是：a、向含钒溶液中加入铝盐，调节pH值至8～12，加热搅拌，过滤得到除杂后的含钒溶液；b、向除杂后的含钒溶液中加入铵盐，过滤得到钒化合物沉淀；c、钒化合物沉淀和pH值为2～6的酸性溶液以一定比例混合、搅拌、过滤得到钒化合物；d、将步骤c中所述钒化合物进行干燥或煅烧得到偏钒酸铵或五氧化二钒。本发明制备得到偏钒酸铵的纯度为99.7％，五氧化二钒的纯度为99.9％。本发明方法操作简便、流程短、制备所得产品纯度高，具有很好的工业化前景。

铸造用含镍生铁及其制造方法 903

 0

一种冶金产品——铸造用含镍生铁,含有下列特征化学成分:C3.3～4.5%,Si1.5～3.0%,Mn0.3～1.0%,Ni0.5～2.0%,Cr<1.0%,Cu<1.0%,S<0.1%,P<0.25%,余为Fe及总量<0.2%的微量元素。本发明还提供了铸造用含镍生铁的三种制法。

沉钒废水的利用方法 591

 0

本发明涉及沉钒废水的利用方法，属于冶金化工技术领域。本发明所要解决的技术问题是提供沉钒废水的利用方法，该方法包括如下步骤：a、向沉钒废水中加入还原剂，还原反应结束后，调节溶液pH至8.0～9.0，过滤，得到第一滤渣和第一滤液；b、用酸性水溶液将第一滤渣中的锰浸出，过滤，收集第二滤渣，即得含钒渣；所述沉钒废水中含有锰。本发明沉钒废水的利用方法具有显著的经济价值，使沉钒废水的处理不再是单一的负投入，实现了氧化钒生产过程中废弃资源的合理利用。

沉钒废水与三氧化二钒除尘淋洗水的回收处理及利用方法 1028

 0

本发明属于钒的冶金技术领域，具体涉及一种沉钒废水与三氧化二钒除尘淋洗水回收处理方法及利用方法。本发明所要解决的技术问题是提供沉钒废水与三氧化二钒除尘淋洗水回收处理方法及利用方法，包括以下步骤：将酸性铵盐沉钒废水与三氧化二钒生产过程的除尘淋洗水混合得混合液，混合比例为使混合液pH为5.5～8.5，混合液静置后分离，得到液体和固体；所得固体作为制备氧化钒的原料使用和/或所得液体作为钠化熟料浸出的浸出剂使用。本发明方法能够很好地回收并利用沉钒废水与三氧化二钒除尘淋洗水。

钒酸钠溶液短流程制备硫酸氧钒溶液的方法 800

 0

本发明属于湿法冶金技术领域，具体涉及钒酸钠溶液短流程制备硫酸氧钒溶液的方法，包括以下步骤：调节钒酸钠溶液的pH至2.5～3.5，加入还原剂进行还原反应，固液分离，得到硫酸氧钒和硫酸钠混合溶液；调节混合溶液pH至3.0～3.5，分离VO²⁺离子，转型得到硫酸氧钒溶液；反应过程中控制溶液的pH为2.0～2.5。本发明方法操作简单，反应用钒原料简单易得，钒的收得率高；全湿法作业，无氨氮废水与废气产出；同时联产硫酸钠，实现了钠的资源化。

酸逆流堆浸钒钛磁铁矿碱性氧化球团的方法 1080

 0

本发明属于湿法冶金领域，特别是涉及酸逆流循环多级浸出钒钛磁铁矿碱性氧化球团的方法。针对浸出钒钛磁铁矿碱性氧化球团浸钒的生产工艺，为提高母液中钒的浓度和降低硅凝胶对浸钒的影响，本发明提供了一种逆流循环酸浸钒钛磁铁矿碱性氧化球团的方法。本发明通过调整与控制浸取液酸浓度的方法，采用二级(多级)浸取液循环逆流浸取的方法，达到了增加母液中钒的浓度和控制铁的浸出率在0.4％以下的目的。本发明的硅和铝浸出率远高于铁的浸出率，在提高浸后球团铁品位的同时，也降低了硅和铝在球团中的含量，浸后球团更适合于作为高炉炼铁的原料。本发明采用定期外排浸取液进行脱硅处理的方法，防止了硅凝胶对球团浸钒的影响。

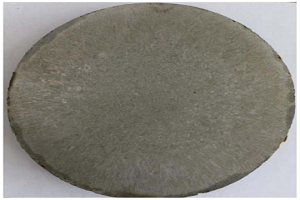

1300MPa级含RE硫系易切削钢60mm棒材及其制备方法 646

 0

本发明属于冶金技术领域，具体涉及一种1300MPa级含RE硫系易切削钢60mm棒材及其制备方法，其化学成分包括：按质量百分比计，C：0.05～0.15％、Si：0.01～0.1％、Mn：0.5～1.5％、Ni：0.01～0.05％、Cr：10.0～15.0％、S：0.1～0.6％、RE：0.005～0.1％、O：0.004～0.005％，P≤0.01％，其余为Fe和不可避免的杂质。本发明还进一步优化了上述范围，并提供了所述棒材的制备方法。本发明有效控制并改善了易切削钢中硫化物的形貌、尺寸、长宽比及分布，使易切削钢不仅具有良好的切削性能，同时还具有非常好的力学性能。

基于萃取-反萃体系制备高纯度钒电池电解液的方法 646

 0

本发明属于钒冶金及钒电池领域，具体涉及一种基于萃取–反萃体系制备高纯度钒电池电解液的方法。本发明要解决的技术问题是制备高纯度钒电池电解液成本高、效率低。本发明解决上述技术问题的技术方案是提供一种基于萃取–反萃体系制备高纯度钒电池电解液的方法：以含钒浸出液为原料，使用有机磷酸类萃取剂萃取；萃取所得有机相再用硫酸反萃；反萃所得硫酸相经气体还原剂还原直接得到钒电池电解液。本发明为制备高纯度钒电池电解液提供了一种低成本、高效率的新方法。

工业钒渣钙化酸浸液制备高纯五氧化二钒的方法 1050

 0

本发明公开了一种工业钒渣钙化酸浸液制备高纯五氧化二钒的方法，涉及湿法冶金分离提取钒技术领域。具体是添加脱硅剂除去浸出液中硅，选择合适的萃取体系选择性萃取钒，实现钒与杂质元素的分离。负载钒有机相经反萃、沉淀、煅烧可得到高纯五氧化二钒，萃余液逐级沉淀分步回收锰、镁。本发明制备五氧化二钒的流程短、成本低、效率高，且在得到高纯五氧化二钒的同时，还可以分步回收锰和镁。

Fe-Mn-Al-S系低密度易切削钢及其制备方法 982

 0

本发明属于冶金技术领域，具体涉及一种Fe‑Mn‑Al‑S系低密度易切削钢及其制备方法。本发明所要解决的技术问题是提供一种Fe‑Mn‑Al‑S系低密度易切削钢，其化学质量百分数为：0.01～0.5％C、15.0～25.0％Mn、8.0～15.0％Al、0.1～0.5％S、1.0～5.0％Ni、0.001～0.005％V、0.001～0.005％Ti、P≤0.001％，其余为Fe与不可避免的杂质。本发明还提供了上述钢的制备方法。本发明钢具有易切削和密度低等优点，能够很好地应用到汽车领域。

利用含钒碳酸化浸出液提钒和沉钒余液循环利用的方法 643

 0

本发明涉及钒的提取冶金技术领域，具体涉及一种利用含钒碳酸化浸出液提钒和沉钒余液循环利用的方法。所述方法包括以下步骤：a：将含钒碳酸化浸出液与HCO3‑型阴离子交换树脂接触，得到富钒树脂和离子交换余液；b：将离子交换余液返回碳酸化浸出工序使用；c：将富钒树脂与解吸剂接触，得到解吸液；d：向解吸液中加入碳酸氢铵进行沉钒，过滤得到偏钒酸铵和沉钒余液；e；将沉钒余液返回步骤c使用；其中，所述解吸剂为含有碳酸氢铵和碳酸氢钠的溶液。该方法以离子交换树脂为载体实现钒酸根与碳酸氢根的交换，简化了碳酸化浸出液回收钒及介质循环的工艺过程；整个工艺过程在常温下进行，降低能源消耗。

铸造用镍钒钛合金生铁及制法和用途 1002

 0

本发明涉及一种冶金产品——铸造用镍钒钛合金生铁及其高镍高钒低钛稀土合金球墨铸铁内燃机曲轴、低镍钒钛稀土合金半球半蠕铸铁车辆制动(离合)元件、中镍钒钛稀土合金蠕墨铸铁内燃机缸体等三种用途。该合金生铁的成分为:C3.3-4.2%,Si0.2-3.6%,Mn0.3-1.0%,P<0.1%,S<0.05%,Ni0.2-3.0%,V0.2-1.5%,Ti0.04-0.6%,余为Fe及总量<0.3%的Cr、Co、Cu等微量元素。其制法为:含镍硫酸渣精矿加钒钛磁铁精矿制成自熔性混合烧结矿,通过钒钛炼铁高炉冶炼而得产品。优点为:原料易得、设备现成、能源消费少、成本低、用途广。

出炉热渣制备升级钛渣的方法 1039

 0

本发明涉及一种出炉热渣制备升级钛渣的方法，属于钛渣冶炼及钛渣升级制备富钛料技术领域。本发明通过高压集束射流氧枪喷吹处于熔融态的出炉钛渣，使钛渣以小颗粒形式进入渣桶，然后再对出炉热渣氧化、还原处理，转变了传统钛渣的晶型结构，使难溶的黑钛石固溶体转变为易溶的钛铁矿相，经改性后钛渣可直接盐酸浸出，杂质浸出率高，可制备得到合格的沸腾氯化原料。该发明所采用的直接对出炉热渣氧化还原工艺，简化了工序，同时利用了热能及实现了煤气和烟气的循环利用，对钛冶金及深度利用领域起到了缩短工艺流程及节能降耗的有益效果，本发明工艺使升级钛渣的生产成本较现有工艺降低了35％～50％。

酸性高磷钒液提钒的方法 1071

 0

本发明属于钒化工冶金技术领域，具体涉及酸性高磷钒液提钒的方法。本发明所要解决的技术问题是提供一种能够有效降低钒损失的酸性高磷钒液提钒的方法。该方法包括如下步骤：a、向酸性高磷钒液中加入还原剂反应，得还原溶液；b、调节还原溶液的pH值使四价钒沉淀，过滤得钒沉淀渣和含磷溶液；c、将钒沉淀渣干燥，酸洗，煅烧得五氧化二钒。采用本发明方法能够有效分离钒和磷，降低钒的损失。

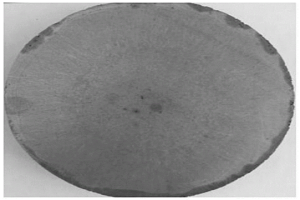

Fe-Mn-Al-N-S系高氮低密度易切削钢棒材及其制备方法 653

 0

本发明属于冶金技术领域，具体涉及一种Fe‑Mn‑Al‑N‑S系高氮低密度易切削钢棒材及其制备方法。本发明所要解决的技术问题是提供一种Fe‑Mn‑Al‑N‑S系高氮低密度易切削钢棒材，其化学质量百分数为：0.3～0.6％C、18.0～22.0％Mn、5.0～10.0％Ni、2.0～6.0％Al、5.0～10.0％Cr、0.01～0.5％S、0.35～0.65％N、P≤0.01％，其余为Fe和不可避免的杂质。本发明还提供了上述钢的制备方法。本发明钢具有易切削和密度低等优点，能够很好地应用到汽车领域。

非平衡态硫族化合物、薄膜及其制备方法 629

 0

本发明提供了一种非平衡态硫族化合物、薄膜及其制备方法，属于记忆体芯片材料技术领域。该非平衡态硫族化合物的化学分子式通式为XY4，其中Y元素为元素周期表中高挥发性的硫族元素。将X元素和Y元素通过真空熔炼和热压烧结而形成非平衡态化合物。此外，还可以通过等离子溅射将该非平衡态硫族化合物制作为薄膜，该薄膜可以作为新一代记忆体芯片的开关元件的关键材料，具有优秀的电学性能和稳定性。

航天航空用铝合金无缝管材生产工艺 785

 0

本发明提供了一种航天航空用铝合金无缝管材生产工艺，涉及铝合金生产技术领域，其组合物及重量比为：Zn8.0～8.5％，Mg2.5～2.8％，Cu2.0～2.3％,Zr0.1～0.15％,Be0.002％,Fe0.25％,Si0.08％,Mn0.05％,Cr0.02％,Ti0.03％,余量为Al。该航天航空用铝合金无缝管材生产工艺包括步骤S1熔炼、步骤S2对合金熔体进行精炼、步骤S3均匀化热处理、步骤S4挤压、步骤S5热处理。本发明一种航天航空用铝合金无缝管材生产工艺生产出来的无缝管材强度高，抗腐蚀性能好，表面无裂纹，低倍组织中无裂纹、气孔、氧化膜、疏松等铸造缺陷，显微组织无粗大再结晶组织和过烧，满足生产要求。

冷轧取向硅钢生产工艺 654

 0

本发明冷轧取向硅钢生产工艺,涉及冶金技术领域,旨在解决传统冷轧取向硅钢生产技术及工序复杂、成本高、热轧板坯所需加热温度高、控制取向硅钢成份命中率低、脱碳退火需两次操作等技术问题。本发明包括如下步骤:电炉控制冶炼;炉外加热炉和炉外真空炉精炼;吊包出钢、模铸出钢锭;开坯;热轧;抛丸酸洗;一次冷轧;完全脱碳退火;二次冷轧;退火涂MgO;罩式炉高温退火;钢带平整涂绝缘层;纵剪裁边并包装入库。本发明适用于冷轧取向硅钢的生产。

钛铁矿制备高强度人造金红石的方法 580

 0

本发明公开了一种钛铁矿制备高强度人造金红石的方法，属于冶金技术领域。本发明为了解决现有人造金红石强度低、易粉化的问题，提供了一种钛铁矿制备高强度人造金红石的方法，钛铁矿经“高温氧化‑弱还原‑高温再氧化‑酸浸‑碱浸‑煅烧”，得到人造金红石。本发明方法通过对钛铁矿进行“高温氧化‑弱还原‑高温再氧化”预处理改变钛铁矿微观组成和形态，使其在后续酸浸‑碱浸除杂过程中同时具有很好的反应活性和抗机械力，使钛回收率达98％以上，产品品质高，TiO2含量更高，粒度保持更好，细粉比例更低。

提钒尾渣含碳球团及其制备方法 960

 0

本发明涉及提钒尾渣含碳球团及其制备方法，属于冶金领域。本发明要解决的技术问题是，提供一种高强度的提钒尾渣含碳球团及其制备方法。本发明提钒尾渣含碳球团，由以下重量份组分组成：提钒尾渣100份，膨润土0.6～0.9份，聚乙烯醇0.3～0.5份，煤粉12～18份，水8～12份。进一步的，本发明还公开了提钒尾渣含碳球团的制备方法。本发明提钒尾渣含碳球团强度高，还原性好，同时，本发明制备工艺步骤简单，所需设备少，能够满足工业化生产的要求，为冶金废弃物综合利用奠定了基础，避免了资源浪费和环境污染，具有广阔的应用前景。

高炉冶炼钒钛磁铁矿的方法 982

 0

本发明属于钢铁冶金技术领域，特别涉及一种高炉冶炼钒钛磁铁矿的方法。本发明所要 解决的技术问题是提供一种成本较低的高炉冶炼钒钛磁铁矿的方法，该方法为将烧结矿、混 合球团矿、全钒钛球团矿和块矿按照下述重量百分比加入高炉中冶炼：60％≤烧结矿≤70％∶ 0≤混合球团矿≤30％∶0＜全钒钛球团矿≤30％∶3％≤块矿≤7％；其中，全钒钛球团矿的百分 含量不为0，混合球团矿和全钒钛球团矿总和为30％。本发明方法高炉冶炼终渣成分TiO2为21 ～23％，在目前高炉正常冶炼适宜范围内，对高炉稳定顺行没有影响。并且将烧结矿中的 TiO2含量降低，增加了球团矿中的TiO2含量，提高了高炉冶炼原料中钒钛矿的比例，降低了 炼铁成本。

板坯连铸普碳钢LF脱硫方法 797

 0

本发明涉及钢铁冶金方法领域，尤其是一种有效改善板坯连铸普碳钢的连铸钢水的可浇性的板坯连铸普碳钢LF脱硫方法，包括如下步骤：a、钢水LF进站作业：确定钢水重量，取样化验钢水成分，测量钢水温度，测量钢水的氧含量；b、LF造渣：依据步骤a取样测得的参数加入精炼渣进行脱硫，所述精炼渣主要成分为CaO‑CaF₂；c、步骤b处理完毕后，出站。本发明在冶炼精炼作业现场操作简单、易控制，能稳定控制钢水夹杂物状态，改善该类钢种连铸钢水的可浇性，保证连铸产品的质量，具有较高经济效益。本发明尤其适用于板坯连铸普碳钢LF脱硫工艺之中。

高镧含量的难变形钴基高温合金板材及其制备方法 711

 0

一种高镧含量的难变形钴基高温合金板材及其制备方法，涉及冶金领域。合金板材按重量百分数计主要由以下合金元素成分组成：C：0.05％～0.15％；Cr：19％～24％；Ni：9％～24％；W：13％～16％；Fe：≤3％；Mn：1％～2％；Si：0.2％～0.4％；P：≤0.04％；S：≤0.015％；B：≤0.015％；La：0.03％～0.12％；余量为Co，该合金板材的表面、尺寸、性能满足标准，可用于制作航空发动机火焰筒；制备方法是将合金原材料采用真空感应、电渣重熔冶炼工艺路线进行冶炼，获得钢锭；将钢锭经锻造、轧制、固溶热处理、酸洗获得冷轧薄板，提高产品质量，为企业创造更多的经济效益。
