本发明公开了一种高硅低铁球磨顽石的回收利用方法,属于冶金工程和矿物工程技术领域。该方法具体为:利用球磨顽石中高硅低铁成分特点,以及硬度和冶金性能,取代高炉炉料中部分含铁原料和硅石,将其同高碱度烧结矿、硅石、焦炭、含铁块矿等一同配矿供给高炉,生产铁水。一方面回收利用了选矿球磨机顽石,解决了球磨顽石堆存占用土地的环境问题,另一方面减少了采购含铁块矿和硅石,达到降低铁水生产成本的目的。
本发明涉及冶金技术领域,特别是一种块状铁矿石碳循环增氧直接还原生产金属化铁粉方法。本发明将高硅难选铁矿原料进行初步粉碎,选用铁矿石粒度为2~16mm,兰炭中固定碳的质量>70%,兰炭粒度为3~8mm;石灰石分为粉状石灰石和块状石灰石,粉状石灰石的粒度为1~5mm,块状石灰石的粒度为8~16mm;通过控制反应物的粒度便于顺利生产金属化铁粉。同时将铁矿石、石灰石、兰炭按重量比100∶10~20∶15~30进行配料,可以对高硅难选铁矿进行还原生产。本发明适用于高硅难选铁矿,经过反应可得到金属化率>90%、铁品位>80%的金属化铁粉,使得高硅难选铁矿可以得到有效的利用。
本发明公开了一种废旧催化剂中提取分离铂族金属的工艺,属于废旧催化剂再利用技术领域。该工艺包括的步骤有:⑴预先处理;⑵浸出处理;⑶分离处理;⑷精炼处理。本发明基于湿法冶金工艺,以汽车尾气废旧催化剂为原料,经多步处理依次分离和萃取出了金属钯、铂、铑,且萃取率均高达99%以上,在高效提取铂族金属的同时,简化了工艺流程,解决了现有湿法冶金工艺针对贵金属的二次资源回收利用原理复杂、工艺流程长的问题。
本发明涉及一种发热材料组合物及配制工艺,以及所制成的一次性发热鞋垫。以普通硅藻土、焙烧硅藻土、普通焦炭、活性炭、甘油、食用盐、普通自来水、还原铁粉、还原锰粉为原料,在一定条件下配制而成。本发明选料合理、发热时间长、安全可靠、成本较低、不产生硬结块现象。其配制工艺简短、热利用率高。所制成的一次性发热鞋垫以尼龙衬布、牛皮纸、泡沫制成,泡沫之间为发热材料,其结构简单,使用方便,不会使材料污染渗漏,且成本较低,使用时揉搓或震荡即可发热,给人们带来极大方便,具有较高推广应用价值。
本发明公开了一种含钙镁球团矿及其制备方法,其含钙镁球团矿由含镁弱磁精矿、磁铁精矿、轻烧白云石的除尘灰、膨润土及水组成,通过低镁量的磁铁精矿与富含镁的弱磁精矿和富含钙镁的轻烧白云石之间相互配合,以此来达到进一步增加球团矿钙、镁含量的目的,制备后的含钙镁球团矿镁含量能达到2.0%以上,钙含量能达到2.0%以上,还原度提高到74‑78%,软化开始温度提高30℃左右,软熔区间缩小了40℃左右,从而使球团矿的高温冶金性能明显改善。同时,本发明将轻烧白云石的除尘灰加入球团矿,既改善了球团矿的高温冶金性能指标,又解决了因除尘灰室外堆存造成的环保问题;且因轻烧白云石的除尘灰细,还减少了膨润土的配入量,从而减少了带入球团矿中的SiO2含量。
本发明涉及一种冶炼炉渣生产铁合金的方法,其特征在于其生产过程是将冶炼炉渣和硅石加入矿热电炉中,采用碳质还原剂还原熔炼生产硅铁合金的。本发明的方法,在碳质还原剂的作用下,炉渣中的铁橄榄石被还原成硅和铁,硅石还原成硅,硅与铁结合成硅铁合金。可以熔炼出硅铁牌号为硅65、硅75硅铁产品,工艺简单,成本低。
本发明公开一种电子废物的无害化利用处理系统及处理方法,该系统包括备料系统、热解系统、浇铸机、供氧系统、烟气净化系统,备料系统包括拆解装置、废物贮存库、称重装置、传送装置、物理破碎,废物贮存库贮存废印刷电路板、废液晶屏,所述热解系统包括氧气斜吹旋转转炉、加料器;处理方法:1)收集废印刷电路板、废液晶屏、废杂铜、废铁并分别加以贮存;2)备料称重配料混合,破碎,送入加料器中;3)加料;4)还原熔炼;5)倾渣;6)吹炼;7)扒渣铸锭;8)出炉及合金板浇铸。有益效果是:熔炼、还原和精炼可都在同一个熔炉内完成,无需外加熔炉;产出可堆放的惰性炉渣;d)能完全密闭,满足环境要求。
一种高导热超微孔炭砖及其制造方法属于炭素耐火材料制造技术领域。将不同粒级的高温处理的无烟煤、人造石墨碎、二种非炭质添加剂配成干料;再加入粘结剂中温煤沥青进行混捏制得糊料之后,进行成型、焙烧、加工而成。本发明使用创新的原料组成与添加剂的工艺配方、合理的焙烧制度和利用先进的加工设备,生产出既具有高导热性能,又具有超微孔性能的大型炼铁高炉、大型矿热炉用耐火内衬炭砖,满足大型炼铁高炉、大型矿热炉长寿命的需要。
本发明提供了一种提高电极/接头石墨化度的方法,具体步骤包括如下:(1)在常温下,将纳米级硅粉分散到天然石墨粉中得到粉料;(2)混捏:依次加入骨料石油焦、粉料和氧化铁粉,干混15‑20分钟后,加入粘结剂改性沥青和硬脂酸,在150‑170℃混捏40‑45分钟;(3)焙烧成型、浸渍;(4)石墨化:最高温度为2200‑2500℃。本发明通过将纳米级硅粉先分散到天然石墨粉中,使添加剂均匀分散到电极或者接头本体糊料中,在混捏过程中纳米级硅粉会因为体积膨胀而提高糊料均质性,在焙烧过程中,纳米粉料提高了制品的体积密度和耐压强度,消除对制品最终目标值的影响。本发明石墨化度提高了3‑6%,电极/接头电阻率降低了10‑25%,弹性模量控制在10‑15Gpa,耐压强度提高了100‑120%。
本发明公开了一种从难处理含钯废催化剂中高效富集贵金属的方法,包括:加热含钯废催化剂、铜泥加压渣、还原剂和助熔剂并保温;冷却分离渣和贵铅合金,磨碎,取样分析含量;贵铅合金真空熔融蒸馏分离,得到真空炉稀贵合金和铅铋合金,将贵金属与铅铋分离。本发明采用熔融低温碱性富集熔炼法处理高硅、铝载体型高、低品位含钯废催化剂与铜阳极泥加压渣,实现金银铂族贵金属与铅铋和稀散稀贵金属元素的梯级综合利用,流程最短、成本最低、效率最高;含钯废催化剂比率可大可小、处理能力灵活,实现富集熔炼处理,不影响铂族贵金属的富集熔炼;采用熔融低温碱性熔炼技术,熔炼温度远低于造锍熔炼,大幅度降低能耗,从而降低难处理废催化剂的加工成本。
一种铜电解黄渣的处理方法,涉及一种镍钴湿法冶金的脱除铜电解黄渣中游离酸的方法。其特征在于其处理过程的步骤依次包括:(1)黄渣浆化、加热;(2)浆化液中加入石灰乳反应;(3)固液分离得到钙渣和黄渣脱酸后液;(4)将步骤(3)得到的钙渣,进行浆化、洗涤、过滤,渣洗液返回步骤(1),洗后渣送至镍火法冶炼系统。本发明的一种铜电解黄渣的处理方法,通过用热水浆化、石灰乳调pH、钙渣洗涤等措施脱除铜电解黄渣中的游离酸,操作简单、金属收率高且不引入新杂质,能显著降低铜电解黄渣脱酸处理费用,是一个经济适用的方法。

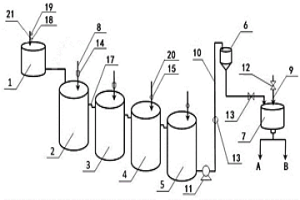

本实用新型公开了一种从镍电解铜渣中提取镍的装置,属于湿法冶金工艺提取金属技术领域,装置包括依序连通的浸出高位槽、氯气浸出槽Ⅰ、氯气浸出槽Ⅱ、反应稀释槽Ⅰ、反应稀释槽Ⅱ、离心高位槽和离心机,氯气浸出槽Ⅰ和Ⅱ内设通氯管,反应稀释槽Ⅰ和Ⅱ上设进水管,料浆管路上设稀释液输送泵。本实用新型采用氯气作为浸出试剂,由通氯管将氯气输送至氯气浸出槽Ⅰ、Ⅱ底部,搅拌装置将氯气与料浆充分混合,保证了铜渣浸出的高效性本装置为铜渣湿法处理工艺,实现了铜渣由火法处理向湿法处理的转变,消除了火法处理成本高、金属镍回收率低、火法烟气影响环境等负面影响。
本发明公开了一种从镍电解铜渣中提取镍的装置及其方法,属于湿法冶金工艺提取金属技术领域,装置包括依序连通的浸出高位槽、氯气浸出槽Ⅰ、氯气浸出槽Ⅱ、反应稀释槽Ⅰ、反应稀释槽Ⅱ、离心高位槽和离心机;方法包括通入氯气,调温和浸出电位、铜渣浆化液与氯气反应、调整镍离子浓度、固液分离得离心后液、喷淋洗涤再得离心后液,控制其含镍量小于1.0%。本发明采用氯气作为浸出试剂,将其与料浆充分混合,保证了铜渣浸出的高效性;同时提供了铜渣的湿法处理工艺,实现了铜渣由火法处理向湿法处理的转变,消除了火法处理成本高、金属镍回收率低、火法烟气影响环境等负面影响。
本发明属于冶金领域,是一种合成羰基镍的原料,由如下质量份数的物料配置而成,镍铁合金90%~95%,铜粉3%~8%,硫磺粉1%~2%;配置过程为:在即将出炉的熔融状态镍铁中依次加入按上述配比计量好的铜粉、硫磺粉,铜粉、硫磺粉加入后为沉降倒运工序,沉降倒运时间控制在0.5h~1h,沉降倒运后进行水淬操作,水淬制粒粒度控制在2mm~10mm,水淬后晾干,晾干时间控制在2h~5h。本发明的有益效果是:将红土矿火法冶炼产品粗镍铁从不锈钢冶炼领域拓展至气化冶金领域,使其成为高附加值的羰基铁粉、羰基镍粉、镍丸等系列羰基镍产品。

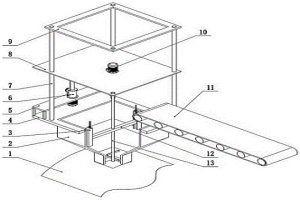

本实用新型公开了一种底吹炉物料搅拌输送装置,包括设于底吹炉本体上方与下料口相配合的皮带输料机,物料搅拌输送装置还包括滑动组件、升降组件和搅拌组件;滑动组件设于下料口内壁,包括两条垂直设置的对称滑轨;升降组件设于下料口顶部,包括平行下料口设置的第一固定板和第二固定板,第一固定板和第二固定板之间的导轨上设有电机平台,电机平台沿导轨上下滑动;搅拌组件包括搅拌轴,搅拌轴通过伺服电机驱动,搅拌轴上设有若干相互垂直的搅拌片。本装置设有搅拌组件,搅拌组件包括搅拌轴和搅拌片,可以在下料的同时进行搅拌,持续搅拌形成料壁,能够有效的防止冶金炉窑熔炼时喷溅造成的熔体粘结,解决了下料口容易堵塞的问题,提高了生产效率。

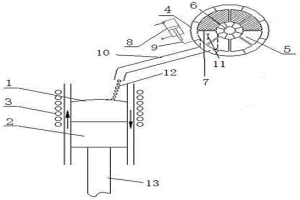

本实用新型涉及真空冶金技术领域,尤其涉及一种制备功能薄膜用高纯金属铸锭的制备装置。一种能够用于连续制备高纯金属铸锭的装置结构包括坩埚,在坩埚外设有水冷套,在坩埚的上部设有感应加热装置;设置在坩埚的上方的连续进料装置,所述连续进料装置的结构包括:环形进料仓,所述环形进料仓的中心插有一根主轴,在主轴的另一端连接有电机,在所述环形进料仓的仓内设有多块翻板,在环形进料仓的外侧设有气缸,所述气缸通过连接杆与翻板联接,在进环形料仓的下端设有导料筒。本实用新型提供了一种在有效控制高纯金属铸锭杂质元素及气体含量同时,能够提高铸锭包括内部缺陷、表面质量在内的物理性能,同时实现连续制备及生产的新型高纯金属真空熔炼装置。

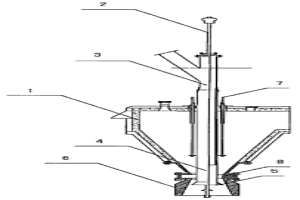

本实用新型涉及一种中央混合型反调节式精矿喷嘴,适用于铜、铅、锌、镍等重有色金属采用粉状精矿进行空间熔炼反应的冶金领域。一种中央混合型反调节式精矿喷嘴,其结构包括风箱、油枪、固定料管、活动料管、喷料出口、调节杆、对接法兰;其特征在于在活动料管头部安装的是一个波瓣形风料锥;活动料管套在固定料管外侧,带锥头的一段伸入喷料出口。本实用新型通过调节位于喉口部下方的锥头高度,改变反应风的风速,从而达到精矿与反应风充分混合的目的。采用上述结构的中央混合型反调节式精矿喷嘴能够提高精矿等物料与反应风的掺混效果,提高氧气利用率、有效减少喉口部结瘤,减轻劳动强度。

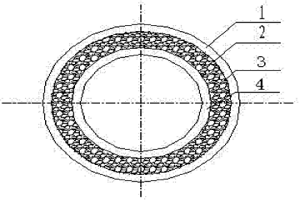

本实用新型涉及一种用于银浇铸的中频炉内衬的改进。其特征在于该中频炉内衬结构由外向内包括石棉布层、捣打料层和石墨坩埚。本实用新型涉及一种用于银浇铸的中频炉内衬,它由捣打料+石墨坩埚打结成型方式作,克服了传统的捣打料炉衬的不足,可满足不同领域的金属熔炼要求,具有使用寿命高、节能、安全等显著优点,操作维修简单,在冶金领域具有广泛的推广价值。
本发明涉及真空冶金技术领域,具体涉及一种重量纯度超过99.99%的高纯金属铸锭的制造方法。一种高纯金属铸锭的制造方法,其特征在于其具体工艺过程为:(1)将重量纯度≥99.99%的金属原料进行备料、装炉、抽真空;(2)电子束对金属原料进行加热融化,得到金属熔体;(3)经步骤(2)融化后得到的金属熔体进入采用电磁感应加热方式的水冷坩埚中继续进行熔炼,实现除杂、除气;(4)经步骤(3)得到的熔体进入水冷结晶器,成型得到高纯金属铸锭。本发明方法能够充分控制铸锭中杂质及气体含量,所制备的高纯金属铸锭,具有纯度高,铸锭物理性好、成材率高、产品规格多样化等优点,满足集成电路等对于高端薄膜制备的性能要求。
本实用新型公开了一种采用酸性含碳金属化球团生产铁水的装置,属于冶金工程技术领域,装置包括给料装置、铁水生产装置、高炉煤气处理装置、还原装置和余热回收装置,铁水生产装置包括转底炉、冷却机构和化铁炉,转底炉与给料装置连接,转底炉与余热回收装置连接,化铁炉与高炉煤气处理装置连接,还原装置与给料装置连接。本实用新型采用转底炉直接还原、化铁炉熔分生产工艺,通过转底炉高温焙烧生产自熔性含碳金属化球团,由于自熔性含碳金属化球团中固入一定比例的碳,可使金属化球团在化铁炉内在不使用焦炭的情况下,生产出高温铁水,降低钢铁企业的能源消耗,减小碳排放对环境的污染,降本增效、节能降耗、绿色环保。
本实用新型公开了一种提高竖炉助燃风流量的喷火口,属于矿物及冶金技术领域,包括与混气室连通的段Ⅰ和与炉膛连通的段Ⅱ,段Ⅰ斜向上方设置,其与混气室纵轴之间的角度为24°,段Ⅱ水平设置,下料口斜坡的底端位于段Ⅱ的开口处设置向下延伸的凸缘,段Ⅱ的开口处距离烘干床的距离为1914mm。本实用新型无需改变炉型仅通过改造优化喷火口的结构,即可提高竖炉废气量,达到降低燃烧室压力、提高炉内热废气量的目的。本本实用新型实施后,助燃风流量由原来的8000m³/h提升至16000m³/h以上,解决生球干燥、焙烧所需的热能及热传递效率,最终达到在稳定成品球质量指标的同时,进一步提升了产能。
本实用新型公开了一种酸再生含氯废气的冷凝净化处理装置,属于冶金技术领域,解决了现有处理方法净化效果有限的问题。本实用新型包括依次连接的焙烧反应炉、旋风分离器、预浓缩器、吸收塔和洗涤塔,吸收塔出气口通过管道与洗涤塔进气口相连,吸收塔出气口处设有换热器,管道上设有风机和液滴分离器。本实用新型通过合理的温度控制,使吸收塔出来的废气中的水蒸气中氯离子接近饱和,通过冷凝处理,使氯从气相变为液相,液相的氯化氢与水充分地相溶,可去除大部分氯,冷凝后的废气流量约降至初始流量的20%左右,从根本上减少废气排放总量。剩余废气通过洗涤塔后可直接排放。
本发明涉及冶金和矿物工程技术领域,公开了一种转炉用高碱度复合金属化球团及其生产工艺。它包括内核、包裹在内核外部的外壳,内核由煤炭粉、石灰石、水泥按质量比为100:300~550:4~7的比例混合而成,外壳由铁精矿与膨润土按质量比为1500~1800:30~54的比例混合而成,内核的粒度为20~25mm,外壳的厚度为5~10mm。外壳的外部还覆盖有一层还原剂。其生产工艺包括制备内核、包裹外壳形成复合金属化球团、复合金属化球团外壁包裹还原层、复合金属化球团的布料与干燥、复合金属化球团的还原焙烧、高温还原复合金属化球团的冷却与分选等步骤。本发明通过在内核中配加石灰石和煤炭粉,强化了球团内部还原气氛,提高了还原速度,降低了能耗。
本发明涉及冶金和矿物工程技术领域,公开了一种自熔性复合金属化球团及其生产工艺,它包括内核、外壳,内核由铁精矿、石灰石、煤炭粉、水泥按330:300~350:80~120:6~9的比例混合而成,外壳由铁精矿与膨润土按质量比为1320:22~25的比例混合而成,内核的粒度为20~25mm,外壳的厚度为5~10mm。其生产工艺包括制备内核、包裹外壳形成复合金属化球团、复合金属化球团外壁包裹还原层、复合金属化球团的布料与干燥、复合金属化球团的还原焙烧、高温还原复合金属化球团的冷却与分选等步骤。本发明将石灰石配入内核中,在复合金属化球团还原过程中石灰石受热分解产生的CO2作为增氧剂参与煤炭的气化反应,使球团内部CO浓度增加,提高了球团的还原速度,降低了能耗。
本发明公开了一种硫代钨酸锰催化剂的制备方法,该方法包括以下步骤:步骤一、钠化焙烧,然后用热水浸出,步骤二、依次经过离子交换、结晶后得到钨酸钠结晶物,步骤三、水浸渣进行酸浸,步骤四、钨酸钠结晶物烘干后得到钨酸钠,在常压条件下缓慢通入硫化氢气体,即得到一种硫代钨酸锰催化剂。本申请设计了从废钨矿制备硫代钨酸锰的新工艺,采用化学冶金方法,并根据浸出液易于用离子交换法处理的工艺原理,设计了钨元素二次资源的回收利用方案,钨的总回收率达大于90%。其中所制备的钨酸钠产品纯度大于99wt%。不仅可以减少环境污染,增加资源的循环利用,而且还可减少企业的生产成本,提高了经济效益。
本发明属于冶金和矿物加工工程领域,涉及一种高温粉状铁矿还原焙砂分段冷却方法,本发明采用不同介质分多段对高温粉状铁矿还原焙砂进行冷却;主要分为煤气冷却段、氮气冷却段、空气冷却段和水冷却段;高温段采用煤气作为流化介质进行冷却;中温段采用氮气作为流化介质同时起隔绝空气作用,保证余热锅炉内无氧环境;高温粉状铁矿还原焙砂在流化状态下与锅炉管道内介质进行热交换,煤气、氮气主要起流化作用和保护气氛;还原焙砂在低温时与空气接触进行有氧冷却;还原焙砂与空气接触后,放出大量的反应热;煤气和空气经过换热升温后进入燃烧系统掺烧,降低焙烧热耗;粉状还原焙砂温度低于250℃后进入水中冷却、制浆及后续选别。
本发明公开一种基于石灰烧结法的粉煤灰提取氧化铝的方法,包括以下步骤:⑴粉磨混料;⑵生料制球;⑶竖炉焙烧;⑷自粉化冷却;⑸溶出;⑹分离及洗涤;⑺碳化分解;⑻过滤;⑼低温拜耳法处理;得到冶金级氧化铝。有益效果:竖炉进行烧结,能耗大幅降低,明显利于降低生产成本;该方法容易实现高温、大规模工况下的烧结,不仅保障了产品的烧结质量,而且适宜大规模工业化生产。
本发明属于有色冶金技术领域,公开了一种利用回转窑处理复杂镍尾料的工艺,以解决现有技术镍尾料处理中存在的问题,该工艺包括镍尾料配料、混合镍尾料与镍精矿混合、焙烧反应及相关参数控制,本发明解决了多种镍尾料以现有技术无法处理的难题,摸索出工艺适应原料的逆向处理方法,充分利用回转窑处理物料的通过性,探索出了回转窑处理复杂镍尾料的新工艺,确定了合理的混合尾料处理技术条件和控制参数,解决了长年来镍尾料堆存对环境的影响,尤其在西北地区风沙天气频繁,对环境影响较大,并且很大程度减少了镍尾料中金属的损失,将镍尾料中的镍变现,共处理各种堆存尾料共计240000吨,回收镍金属19643吨、铜金属7636吨,增加产值16.65亿。
本发明公开了一种酸再生含氯废气的冷凝净化处理装置及方法,属于冶金技术领域,解决了现有处理方法净化效果有限的问题。本发明包括依次连接的焙烧反应炉、旋风分离器、预浓缩器、吸收塔和洗涤塔,吸收塔出气口通过管道与洗涤塔进气口相连,吸收塔出气口处设有换热器,管道上设有风机和液滴分离器。处理方法:粗分离;浓缩分离;吸收塔喷淋;废气冷凝处理;洗涤塔净化。本发明通过合理的温度控制,使吸收塔出来的废气中的水蒸气中氯离子接近饱和,通过冷凝处理,使氯从气相变为液相,液相的氯化氢与水充分地相溶,可去除大部分氯,冷凝后的废气流量约降至初始流量的20%左右,从根本上减少废气排放总量。剩余废气通过洗涤塔后可直接排放。
本实用新型公开了一种水淬溜槽装置及一种熔融渣水淬系统,属于冶金设备领域,解决了传统的水淬溜槽水淬过程中寿命短的问题。水淬溜槽装置包括槽体和溜管,在槽体一端设有槽头,槽头为空腔体,槽头上连接有进水管,槽体内设有分隔板,分隔板将将槽体分隔成内腔和外腔,分隔板上设有多个过水孔,外腔上设有进水口和排污口,槽头与槽体的连接处设有分水板,分水板上设有多个与内腔相通的分水孔。熔融渣水淬系统包括熔炼炉和渣池,还包括水淬溜槽装置、水泵,熔炼炉与溜管相接,内腔另一端与渣池相接,水泵的输出端分别与进水管和进水口相连。在两路水的作用下熔体冷凝呈粒状并在槽体内呈悬浮状态,防止溶体直接冲刷槽体,明显延长槽体的使用寿命。
中冶有色为您提供最新的甘肃有色金属火法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
