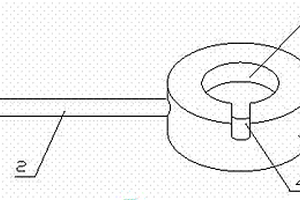

炼钢“饼样”钻取粉样的固定装置 756

 0

本实用新型公开了炼钢“饼样”钻取粉样的固定装置，它由一个带圆形内凹槽(3)的饼碗(1)和一个手柄(2)组成；其中，饼碗(1)为圆台形，其中心有一个内径与饼样外径相同的圆形内凹槽(3)；圆形内凹槽(3)的一边有一道通透小口(4)；手柄(2)为管状，其一端固接在饼碗(1)圆柱体的侧面。手柄(2)用钢棒制成，其上穿有塑胶套管。饼碗(1)用钢材加工而成。本实用新型的炼钢“饼样”钻取粉样的固定装置，解决了炼钢“饼样”钻取时难于固定、容易飞出造成伤害的问题，本装置结构简单，操作方便，固定效果好、成本低，具有广泛适用性，在冶金行业易于推广普及。

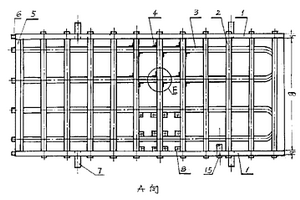

全通水冷却热振动筛箱 966

 0

全通水冷却热振动筛箱,属于冶金烧结用振动筛设备,由侧帮、横梁管、纵梁管和上拱管组成,横梁管和上拱管伸入两侧帮腔体内,两种管在腔内各钻两个垂直十字形孔,使与内腔沟通,双对纵梁管弯成圆弧形,两端部伸入到后帮腔体内,通过进、出口进水、放水,全部进行冷却;筛宽超过3米为特大型振动筛,其横梁管分大小直径两层,成等腰三角形布置排列;本热振动筛箱全通水冷却,解决了目前使用热振动筛降温难、易发生漏水、放炮问题,冷却效果好、成本低、寿命长,适用于治金行业热烧结矿的筛分。

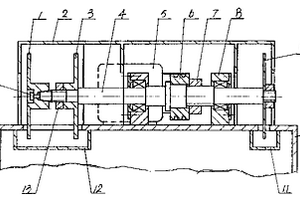

矿物试样切片磨片机 746

 0

本实用新型公开了一种矿物试样切片磨片机,属于矿物实验试样的加工设备;旨在提供一种具有切片、粗磨、精磨等多项功能的矿物实验试样专用设备。本实用新型的技术方案包括电机、通过轴承座和轴承安装在操作台上的主轴,安装在该轴上的皮带盘、切片刀或磨盘;其特征在于:粗磨盘(1)和切片刀(9)安装在主轴(4)上,精磨盘(3)安装在二者之间;安装在工作台上的电机(5)通过皮带带动皮带盘(6)转动。本实用新型结构简单、操作方便、利用率高、能够一机多用,可广泛作为地质、矿山、煤炭、冶金、建筑等行业的工业实验试样加工设备。

六流方坯中间包结构 674

 0

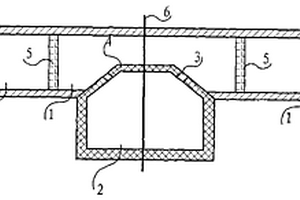

本实用新型涉及冶金炉外精炼装置,具体为连铸浇注钢水的中间包结构。该中间包具有冲击区(2)和浇注区(1),其特征在于在冲击区(2)出口处设置一堵带有导流孔(3)的坝墙(4),将浇注区与冲击区分隔。在所述的浇注区(1)内设置挡坝(5)。本实用新型的优越之处在于:可使钢液在中间包内的流动达到最优化。中间包死区体积减少2/3;夹杂物上浮率提高了百分之六十左右;钢液到达各流的最大时间差减少百分之六十左右;中间包钢水温度差最少可降低10摄氏度。消除钢包注流对中包工作层的直接冲击及冲击区结冷钢的现象,提高中包使用寿命,连浇炉数提高百分之九十六。综合成本降低0.09%。

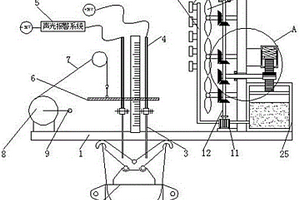

罐装液位检测仪报警装置 1021

 0

本实用新型涉及冶金金属液体液位检测技术领域，且公开了一种罐装液位检测仪报警装置，包括工作平台，所述工作平台的下面有铁水罐，所述铁水罐的上方设置有两个探针，两个所述探针之间设置有罐装液位显示牌，所述探针的顶端通过电缆连接有声光报警装置，两个所述探针之间固定连接有绝缘板，所述绝缘板的上表面通过吊钩连接有钢丝绳，所述工作平台的上表面通过支架转动连接有自制卷筒，所述自制卷筒的右侧设置有固定卷筒逆止器，所述钢丝绳远离所述绝缘板的一端通过滑轮与所述自制卷筒固定连接。该罐装液位检测仪报警装置，结构简单，设计合理。罐装液位检测仪运行平稳可靠，故障率低，安全易操控，有效保证了罐内金属液体的准确控制。

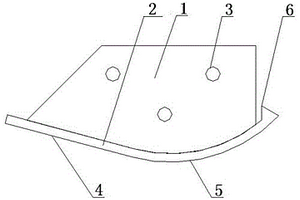

新型的侧活套用金属构件 768

 0

本实用新型涉及冶金轧制设备技术领域，尤其是一种新型的侧活套用金属构件。所述的构件包括固定板、导板；固定板为多边形平板，固定板上开设有孔；导板为弧形板，导板的头部形状为直线形，中间部形状为圆弧形，尾部形状为三角形；固定板下端面与导板面重合固定连接且固定板板面与导板一侧的侧面在同一平面内，固定板通过其上的孔设置在侧活套的底板上。本实用新型能大幅减少高线侧活套堆钢事故，具有使用寿命长，制造方便，成本低，施工方便特点。

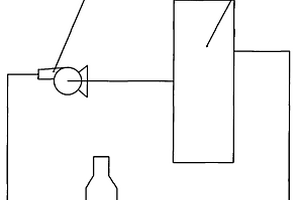

粗苯回收装置 975

 0

本实用新型公开一种粗苯回收装置,属于冶金焦化化工领域。包括蒸馏塔,蒸馏塔通过物料管与管式炉相连,管式炉与屏蔽电泵相连,屏蔽电泵与蒸馏塔相连。本实用新型使用屏蔽电泵取代了现有技术的机械泵,屏蔽电泵的密封性能好,既避免了油类泄漏问题,又增加了粗苯回收率。

转鼓强度试验机的振动装置 874

 0

一种转鼓强度试验机的振动装置属实用新型试验机械领域。适用于冶金行业中的烧结矿、球团矿、焦炭等原料做强度试验用。本实用新型主要技术是:在活动框架上,固定一个轴架,在轴架上用螺母固定一根两头带螺纹的轴,在轴的两端各装一根悬臂,悬臂的端头装一根转动轴,转动轴上固定一个辊,在滚筒表面上固定多块楔形块。本实用新型有益效果是:用楔形块后使辊产生势能敲击滚筒,使碎料不能粘接在滚筒壁上,节省了人的劳动力,提高了生产效率,运行安全可靠,结构简单。

整体避渣器 843

 0

整体避渣器是冶金上炼铁炉前的避渣装置,它主要是在一个四方体1上,中部有一个小坑2,其中上部有一个四边形台阶3,台阶3放着一块尺寸与之相符的碳块6,小坑2的底部下侧留一个孔4,整体避渣器表面中间有条通长的低于其上平面的沟5。该装置用无机材料加粘合剂一次压制而成,它不用烘烤,更换方便,寿命长、耐高温、抗浸浊、抗氧化、避渣效果好,出铁水流畅,大为降低工人劳动强度,是理想的避渣器。

多功能水轮式冷却装置 806

 0

一种多功能水轮式冷却装置,属于冷却装置,水轮机室(5)通过第一维修备用阀(6)与进水管(7)连接,通过第二维修备用阀(14)与尾水管(1)连接,在进水管(7)与尾水管(1)之间装有分流水管(2),在分流水管(2)中间装有分流调节阀(3),主轴进口基座(9)设置在水轮机室(5)外部,主轴固定套筒(10)安装在主轴进口基座(9)上,轴承盒(12)安装在主轴固定套筒(10)内,防水罩(11)装在轴承盒(12)上方,水轮机主轴(8)固定在轴承盒(12)上,上端安装轴流定桨式转轮(4),下端安装风扇或鼓风机(13),本实用新型通过分流调速调整转速,保证风扇在任何情况下能保持最佳转速,能使冷却水温度降到最低,广泛适用于电力、冶金、化工、钢铁、石油各种冷却塔的新建和改造。

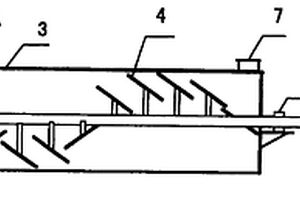

粉状物料连续混合机 1127

 0

粉状物料连续混合机实用新型是一种将多种粉状物料均匀搅拌混合的装置,是对现有混合机的改进。本实用新型的设计方案是:主要是在机壳腔内的主轴上垂直固定有多个空心连接杆,每个连接杆插接有安着固定杆的刀片,每个刀片与主轴方向成一定夹角,并有部分刀片反向安装。粉状物料连续混合机与以往的混合机相比,其主要差别在于结构形式、刀片形状、安装方法、安装方向的不同,粉状物料连续混合机,均化效果好,不存在混合死角,避免了物料不经过混合直接从混合死角涌出,均化后的产品完全能够达到物料均化要求,可取代过去的均化设备。该装置可广泛用于建材、冶金、食品、药品等行业。

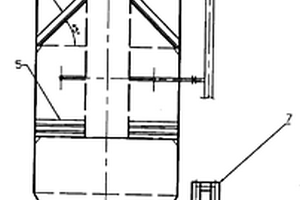

高炉煤气湿法除尘精脱水器 864

 0

本实用新型涉及一种在冶金系统高炉煤气湿法除尘工艺中使用的高炉煤气湿法除尘精脱水器,包括罐体、罐体中的煤气进气管道、罐体顶部斜上方的煤气出气管道、罐体下的集水锥体和与集水锥体底部相接的排水管、通向罐体的进水管以及与进水管接通的喷淋管,在罐体内部罐体内壁和煤气进气管道之间设有不锈钢丝网脱水器,不锈钢丝网脱水器上方设一层环行喷淋管。煤气出气管道从罐体顶部垂直进入罐体至集水锥体上方,在煤气出气管道下端设置有钢板脱水器,在钢板脱水器上方设一层环行喷淋管。提高脱水效率、处理煤气量加大、提高煤气用户热风炉风温,对节能降耗大有益处,结构简单维修方便,造价低,成本回收期短且检修方便。

带有沟舌结构的干熄焦一次除尘器挡墙 837

 0

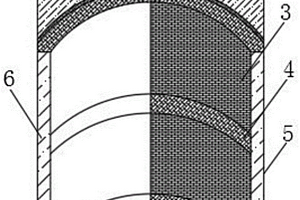

本申请提供了一种带有沟舌结构的干熄焦一次除尘器挡墙，包括：支撑框架，其为U型结构；砌筑墙，其砌筑在支撑框架内部；其中，所述砌筑墙包括用于填充的两层墙砖以及用于起到支撑连接的两层拱砖，两层所述墙砖与两层所述拱砖均为带有弧度的结构，涉及冶金焦化干熄焦设备技术领域，其中，本实用新型中干熄焦一次除尘器新型由拱砖和墙砖组成，通过对挡墙最下部的两层拱砖之间增加沟槽和凸台，对挡墙大面积砌筑的墙砖上下层之间增加卡槽和卡台，两种砖型组合砌筑后，在竖直方向的受力情况不变，在水平方向，除了耐火泥提供的粘结力，还增加卡槽和卡台以及沟槽和凸台提供支撑力，两力之和共同对抗循环气体冲击墙体的侧向力。

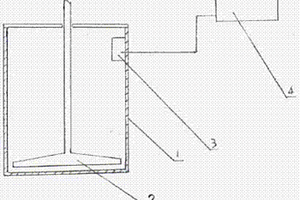

浓密机耙位监测装置 899

 0

本实用新型涉及浓密机领域，一种浓密机耙位监测装置，包括浓密机、耙子，其特征在于所述浓密机内耙子的上方安装有超声波变送器，超声波变送器与浓密机外的数字显示仪相连。超声波变送器可装在耙子主轴上方，也可装在浓密机内壁的较高的位置上，超声波变送器测量耙子运动距离，通过导线把检测到的信号送入数字显示仪表，这样浓密机耙子位置就能通数显表随时观察。本实用新型具有工艺简单方便，造价便宜，易维护、易操作的优点，能够及时、精准反应耙子实际运行情况，运行可靠。本实用新型尤其适用于化工冶金工程浓密系统。

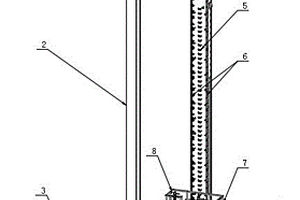

单柱式悬挂炉门服务车 983

 0

单柱式悬挂炉门服务车属冶金行业技术领域，涉及一种焦化厂升降装置。本实用新型悬挂在顶部滑轨上，顶部滑轨固定在炉柱上；驱动控制装置由能源站和摇杆控制器组成，运行部分由能源站蓄电池和设备顶部的提升装置组成；其优点是：1、单立柱、工字型结构、V型双轨迹导轨形式比传统的多立柱、栅栏型、方管导轨和组合轮形式大大减少了自身重量；2、顶置驱动、链条连接配重的升降平台方式比较传统的下置驱动、钢丝绳连接配重的升降平台方式更简洁有效；3、蓄电池和直流驱动电机比传统的交流电机连线少且更加方便；4、服务车上设计有防坠落机构，当链条意外断裂时，链条连接的棘爪会卡住立柱上的制动块，防止升降平台坠落。

人造青石石材的成型生产线 845

 0

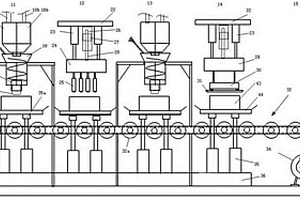

一种人造青石石材的成型生产线，属于冶金领域，包括搅拌机、振动泵和振动器，成型生产线包括设置有底板及其模具的传送带，传送带上方依次等间距地设置有一次加料工位、振动工位、二次加料工位、捣固工位、卸载工位，一次加料工位和二次加料工位的设备相同，人造青石按照以下步骤进行操作：配料混料、注模成型、养护脱模得到成品；本发明能够充分地利用现存的精炼锰渣，解决了精炼锰渣长期堆放占用场地的困境和精炼锰渣带来的环境负荷，向建筑领域提供一种新型建筑材料，丰富建筑物的外形风格和建筑材料的种类。

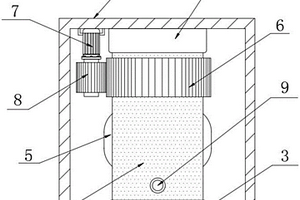

新型锰粒子烘烤装置 824

 0

本实用新型公开了一种新型锰粒子烘烤装置，具体涉及冶金化工技术领域，包括固定架，所述固定架内部两端对应设有第一固定筒和第二固定筒，所述第一固定筒和第二固定筒之间设有转筒，所述转筒下方设有振动筒，所述转筒内部设有烘烤筒，所述转筒和烘烤筒之间环绕设有连接杆，所述转筒内侧环绕开设有活动槽，所述连接杆一端固定连接弹簧，且连接杆一端和弹簧均设于活动槽内部，所述烘烤筒内壁设有挡板，所述挡板包括粘尘垫和滤网。本实用新型可更好的对锰粒子物料表面的水分、灰尘、废屑等杂质进行清理，使烘烤干燥后的锰粒子物料更加洁净，可均匀的对锰粒子物料进行真空冷干燥烘烤，避免高温使锰粒子物料变色，从而保证锰粒子物料的品质。

自动清除堵料的装置 1050

 0

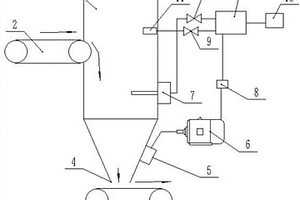

本实用新型属于冶金制造用机械控制技术领域，具体涉及一种自动清除堵料的装置，适用于输送料斗上，在输送料斗的进料口设置有进料输送带，在输送料斗的下料口的下方设置有出料输送带，包括PLC控制器，给进料输送带和出料输送带提供动力的电动机同时与PLC控制器电连接，输送料斗的下部设置振动器，振动器由振动电机提供动力，振动电机通过空气断路器与PLC控制器电连接，输送料斗的中下部设置有空气炮，空气炮通过开关与PLC控制器电连接，输送料斗内还设置有光电开关，光电开关通过常开开关与PLC控制器电连接。与传统清除装置相比，本实用新型提供的清除堵料的装置实现了自动检测和处理堵料的目的，提高了工作效率。

改性超高分子量聚乙烯托辊 709

 0

本实用新型旨在提供一种重量轻、成本低、耐腐蚀、密封性好、抗冲击、高速运行噪音低、耐磨损、使用寿命长、抗静电的改性超高分子量聚乙烯托辊,它包括托辊筒体和托辊轴,在托辊轴的一端套设有轴承、密封体、外密封组件和弹性钢质阻挡盘,在轴承和托辊筒体的内壁之间配合设置有密封支撑旋转体,在密封体和外密封组件之间设置有密封旋转体,所述密封旋转体与托辊筒体的内壁配合设置在一起,所述密封旋转体与密封体相邻的端面上设置有N条凹陷的凹环槽,所述密封体与密封旋转体相邻的端面上设置有N条凸出的凸环条,所述凸环条与以上所述的凹环槽一一对应配合设置,所述N为自然数;其应用于矿山、冶金等行业。

产品标牌打字机 769

 0

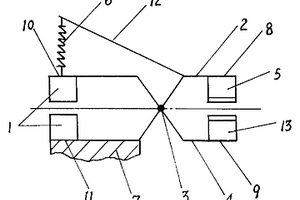

产品标牌打字机,用于冶金轧钢企业打印产品标牌。本实用新型的打字机是用钢板制做两个钳背2和4,用轴3将两个钳背联接在一起,一个钳背固定,另一个钳背绕轴3活动,钳架一侧安装电磁铁1,另一侧安装上下打字盒5和13,利用电磁铁的通断电使钳口8、9开合,而使放在上下打字盒中的标牌打字。该打字机结构简单、操作方便,每动作一次可打两个金属标牌。

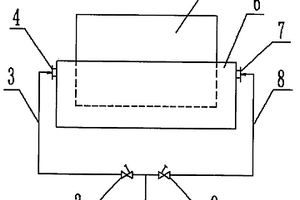

液固分离过滤机均布进料装置 1053

 0

本实用新型公开了一种液固分离过滤机均布进料装置。它是将过滤机的进料总管敷设在过滤机半月槽正面的中部,使进料总管分别与两个阀连接,两个阀分别与两个进料分管连接,两个进料分管分别与两个进料口连接,形成并联的两端进料方式,半月槽的下面出口与分离装置连接。本实用新型结构简单,操作方便,能够保证两端均匀进料,实现物料在过滤机半月槽内均布,提高过滤效率,达到提高过滤机产能和降低滤饼含水(液)率的效果。本实用新型可在湿法冶金、化工、食品等行业应用。

舀瓢形曲轴式铁液浇包 847

 0

本实用新型涉及冶金铸造行业的浇铸浇包，尤其涉及一种可以使浇铸落点保持统一位置的浇包，其包括包架，包架内侧设置有浇包，浇包上端边缘设置有包嘴，浇包后端下方设置有丝杆升降机，丝杆升降机中轴两端安装有转动手轮，所述浇包为舀瓢形曲轴式浇包，舀瓢形曲轴式浇包的包嘴底部连接于曲轴边沿。本实用新型采取舀瓢形曲轴式浇包，包嘴底部设置在曲轴边沿，铁液要落点保持统一，便于自动化控制。

迁车台手提式牵引装置 1108

 0

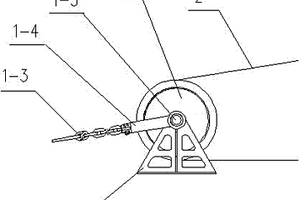

迁车台手提式牵引装置，属冶金行业技术领域，特别是一种焦化厂生产线设备。本实用新型的牵引装置是在一个三角支座的顶部安有轮轴和锯齿扣，轮轴上配有绳轮，绳轮上挂有一条牵引绳，牵引绳一端连接到迁车台卷扬机，另一端穿过卷扬机连接在机车的牵引挂钩上；锯齿扣通过链条和挂钩固定在地基上。本实用新型的优点是，与传统的迁台车牵引装置相比，本装置采用单独的活动式绳轮，重量轻，携带方便，只需要迁车台上的一部卷扬机，通过改变绳轮在车前车后的位置即可方便快捷地实现机车的上台与下台移动。节约安装时间，成本低廉，操作简便，省时省力，安全可靠。

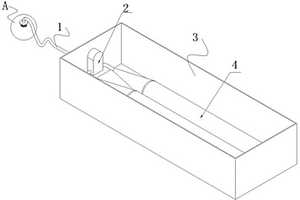

一套石墨电极空冷用氩气供给系统 1076

 0

本专利公开了冶金设备领域中的一套石墨电极空冷用氩气供给系统，包括氩气机和能与连接槽相啮合的绝缘固定台，所述绝缘固定台上设有与绝缘固定台共轴线的通孔，通孔内套接有氩气管，氩气管的一端上设有与氩气管共轴线的圆环，而在通孔的内壁上设有与圆环转动连接的限位环，所述氩气机包括压缩机和氩气罐，氩气罐通过所述压缩机与氩气管的另一端相连。采用本系统，可克服现有技术中，氩气供给不足的问题。

重型电磁振动给料器 655

 0

重型电磁振动给料器属于冶金行业技术领域，特别是一种焦化厂电磁振动给料器。本重型电磁振动给料器由活动支座上的振动源、料槽和出料口组成，在振动源的外边设置一个隔离罩，隔离罩与振动源之间填充岩棉层，隔离罩两侧分别设置进风口和出风口，进风口和出风口内安有空气过滤器。本重型电磁振动给料器是现有振动给料器升级版本，由于它体积大，振动源提供的能量也大，能实现最大排焦量250t/h。与其他振动给料器不同的是在振动源周围设置一个隔离罩，里面有岩棉层，从而使振动噪音大大降低，另外，还在振动源两个侧面分别安有进、出气口，内设有空气过滤器，使之能把由于隔离罩的使用带来内部温度的升高给降下来，显著提高了工作性能，特别适用于大排焦量的干熄焦排焦作业。

制氧机排液装置 918

 0

本实用新型涉及冶金制氧技术领域，具体涉及一种制氧机排液装置。所述的排液装置，包括制氧机精馏塔上、下塔和氮气储存装置，氮气储存装置通过第一进气管与低温液体汽化器相连接，制氧机精馏塔上塔通过第一排液管与低温液体汽化器连接，制氧机精馏塔下塔通过第二排液管与低温液体汽化器连接。本实用新型结构简单，操作方便，安全性高，排液电耗大大降低，延长了空压机的使用寿命。

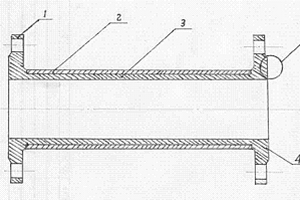

带法兰的高密度聚乙烯尼龙复合管材 856

 0

一种带法兰的高密度聚乙烯尼龙复合管材，涉及塑料管技术领域，特别是对含有微细固体颗粒、带腐蚀性介质的物料输送的塑料管道。复合管材由外直管、内衬直管和法兰组成，法兰为内衬直管一体延伸体，法兰上部为小于下部的圆柱状，圆柱顶面为有若干条同心圆排列的小沟槽。其有益效果是：本实用新型结构简单，其耐磨性是铸铁管10倍以上，是锰铁钢管6倍以上，不锈钢12倍以上。本实用新型直管与法兰一次成型，具有良好的耐腐性和耐磨性，而且提高了强度和抗压能力、抗疲劳能力和使用寿命。同时，本实用新型施工安装方便，密封性能更好，无毒性，无二次污染，造价低，维护费用低，是金属管材的理想替代品，可广泛应用于冶金、矿山、水泥、化工、石油、选矿等行业。

高炉分体式小料钟 856

 0

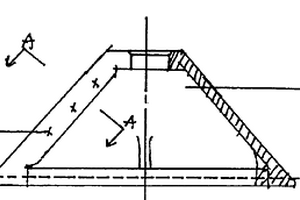

本实用新型涉及一种高炉炉顶布料装置,尤其是双钟式炉顶结构,属于冶金冶炼技术领域。分体式小料钟由大小相等的两部件组成,两部件的接触面内侧均匀布置螺栓孔,用螺栓将两部件固定,两部件的接触面进行机加工,使两部件固定在一起后得到密封效果。本实用新型采用分体式结构后,安装拆除方便,当小料钟磨损严重或穿孔时,可随时更换小料钟,避免了整体式料钟因磨损严重而不便更换,大料钟上下压力失控而影响高炉正常生产。

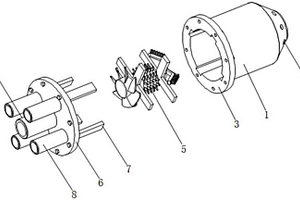

焙烧炉天然气喷嘴 800

 0

本实用新型公开了一种焙烧炉天然气喷嘴，涉及冶金技术领域，包括喷头，喷头的外壁一侧均与开设有若干出气孔，且喷头的左端固定设置有第一法兰盘，喷头的内壁均匀开设有若干安装槽，全部安装槽的内部共同卡接有清洁组件，该喷嘴使用时进入的空气与燃气能够带动风扇转动，从而能够驱动转动辊与承载臂转动，进而搅拌叶能够对空气与燃气进行充分混合，提高燃气的燃烧效率，而且转动辊的转动无需外部动力驱动，节省了能源消耗，清洁组件转动时，钢刷能够对喷头出气孔周围内壁进行刷洗，避免灰尘以及其他污垢的积聚，时刻保持出气孔的通畅，大大，保证喷头的正常工作，而且清洁组件与喷头之间为分体式设计，便于对其拆卸检修、更换。

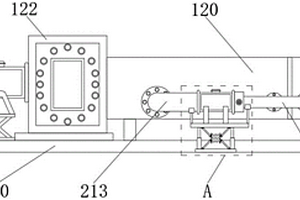

新型高温烧结烟气循环利用装置 924

 0

本实用新型涉及冶金技术领域，具体为一种新型高温烧结烟气循环利用装置，包括：底座，所述底座的顶端固定连接有烧结炉，且烧结炉的一端设置有冷却段，所述烧结炉远离冷却段的一端和清灰室固定连接，且清灰室远离烧结炉的一端和引风机固定连接，所述清灰室和引风机皆和底座的顶端固定连接；循环机构，所述循环机构包括出烟管、循环风机和循环烟管，所述烧结炉远离清灰室的一端和冷却段的正面皆和出烟管固定连接，且出烟管皆和调节室固定连接。本实用新型在实际使用的过程中，可以有效的减少环境污染，并且可以节约能量，对装置的余热进行回收利用，并且具有较好的减震性，操作便捷。
