本发明属于锂离子电池技术领域,具体公开了一种高倍率锂离子电池极片干燥方法及高倍率锂离子电池。所述高倍率锂离子电池分别经过极片烘烤和卷芯烘烤去除水分,极片和卷芯烘烤步骤均包括:常压高温状态烘烤3H;真空高温状态烘烤5H;注入干燥气破除真空,再将干燥气抽出,至烤箱真空度为‑95Kpa。该技术能够在短时间内有效的去除极片及卷芯内部水分,避免因长时间高温烘烤,造成隔膜收缩、极片掉粉等问题,提升电池安全性能,有利于电池化成后极片表面生成稳定的SEI膜,电化学阻抗更小,所制备的锂离子电池在高倍率放电条件下的工作电压平台更高,明显提升了电池的放电性能、内阻一致性和循环性能。
本发明涉及一种锂离子电池正极材料磷酸钒锂的高压制备方法,该方法是:将锂盐、钒盐、磷酸盐按化学计量比均匀混合,球磨7~24h后在空气中200~500℃下预处理2~12h,加入碳材料再次球磨后,在惰性气氛中,压力为1~10MPa,温度在500~900℃下处理2~12h得到磷酸钒锂。本发明方法工艺简单,原料来源丰富,原料的预处理过程不需采用昂贵的还原性气体进行保护。本发明方法采用高压气氛可缩短反应时间,降低反应温度,得到的材料实际容量高,循环性能优异。本发明适用于工业化生产锂离子电池正极材料磷酸钒锂。
一种合成尖晶石锰酸锂原料二氧化锰锰含量及原料碳酸锂和二氧化锰配比的确定方法,通过化学反应方程式推出产物锂/锰摩尔比与原料二氧化锰锰含量间关系式;设定二氧化锰的基准锰含量及合成产物的锂/锰基准摩尔比,推出理论上所需碳酸锂和二氧化锰的基准用量;按碳酸锂和二氧化锰基准用量,在拟合工艺条件下合成尖晶石锰酸锂,采用ICP法测锰酸锂锂/锰实际摩尔比,得二氧化锰实际锰含量;采用碳酸锂为基准用量,二氧化锰锰含量为其实际锰含量,锰酸锂锂/锰比为基准摩尔比,合成尖晶石锰酸锂,算出实际需要二氧化锰的用量;该方法能避免工艺过程带来的过程系统误差及常规化学方法测量带来的测量系统误差,具有简单、方便、精度高、实用性强和可连续操作的优点。
一种锂离子电池负极碳材料,由天然石墨粉表面包覆一层环氧树脂热解碳构成;其制备方法包括(1)将液态环氧树脂溶于无水乙醇或丙酮溶剂中,加入天然石墨粉,形成膏状混合物;加入乙二胺的乙醇溶液,加热固化;热解处理得锂离子电池负极碳材料;该锂离子电池负极碳材料质优价廉,具有高比容量和优良循环可逆性能;其制备方法简单易行、成本低、易于进行大规模工业化生产。
本发明属于能源新材料技术领域,具体涉及一种锂离子电池多元富锂正极材料及其制备方法与应用。本发明将分散剂聚乙烯比咯烷酮、硅烷偶联剂和溶剂混合均匀,得到混合体系;在搅拌条件下,在混合体系中同时滴加混合单体、金属盐溶液和碳酸钠溶液;滴加后继续搅拌2~5h;然后加入引发剂过氧化苯甲酰,在N2保护下,50~100℃聚合反应5~24h,分离产物、洗涤、干燥,得到前驱体;前驱体与锂盐在高温下煅烧,得到锂离子电池多元富锂正极材料;本发明采用原位聚合和共沉淀法为一体,工艺简单、操作方便,产物结晶良好,一次颗粒粒径较小,表现出电化学性能优秀、比容量高、循环稳定性好的优点。
本发明涉及一种具有曲面锂片负极的锂金属电池,包括电池壳体,电池壳体内设有隔膜,隔膜两端分别连接于电池壳体中部,隔膜与电池壳体一端之间设有第一容腔,隔膜与电池壳体另一端之间设有第二容腔,第一容腔内设有电极片,电极片抵接于电池壳体一端,第二容腔内设有电池负极,电池负极两端分别抵接于隔膜与电池壳体另一端,电池负极由曲面锂片制成,第一容腔和第二容腔内均填充有电解液,电极片和电池负极分别浸润于电解液。曲面锂片延展了电池负极SEI膜的面积,有效减少了枝晶生长,SEI膜不易破裂。能够始终保持电解液浸润,增强了电化学反应动力学,增加了锂离子迁移路径,有利于维持锂金属电池的电池容量和循环效率,延长了使用寿命。
本发明涉及一种基于柔性衬底的电极组件、锂氧薄膜电池及制备方法,电极组件包括柔性衬底、正极薄膜层、负极薄膜层和保护层,正极薄膜层和负极薄膜层位于柔性衬底的同一表面,且正极薄膜层和负极薄膜层之间具有间距,保护层位于负极薄膜层的上表面。该电极组件可进行折叠等柔性处理,且制备方法简单快速,采用该电极组件制成的锂氧薄膜电池可实现集成化设计,便于制备大容量、高体积比能量的锂氧电池,具有较高的实用价值。
本发明提供了一种锂铁电池隔膜及锂铁电池,涉及隔膜技术领域,所述隔膜的厚度为25‑35μm,所述隔膜的孔隙率为40‑50%,所述隔膜的穿刺强度为700‑1200Mpa,缓解了现有的隔膜在用于锂铁电池时,极易被刺穿,造成电池内部微短路,引发电池自放电,同时还易于诱发安全事故的技术问题,本发明提供的锂铁电池隔膜既能够保证电解液离子的传输效率,同时又能够避免锂铁电池正极片上的粉尘和毛刺刺穿,为锂铁电池的安全性提供了保证,同时本发明提供的锂铁电池隔膜厚度适中,以保证锂铁电池使用时的稳定性。
本发明属于锂离子电池正极材料技术领域,公开了一种包覆聚酰胺有机物层的锂离子电池高压富锂锰基正极材料及其包覆改性方法和在锂离子电池高压正极材料中的应用。本发明正极材料具体为锂离子电池高压富锂锰基正极材料包覆有聚酰胺有机物层,所述聚酰胺有机物由包括1,3,5‑苯三甲酰氯和对苯二胺通过球磨得到。本发明还提供一种上述材料的包覆改性方法,具体为溶液包覆,工艺简单,可实现产业化生产,可实现聚酰胺有机物在富锂锰基正极材料上的均匀包覆,有效提高电极材料/电解液的界面稳定性,有效抑制电解液的氧化分解,及过渡金属离子的溶解,提高正极材料在高电压4.8V下的循环稳定性以及存储性能,可应用于锂离子电池高压正极材料中。
本发明公开了锂离子电池健康状态估算系统和使用该系统对锂离子电池健康状态估算的方法,其中锂离子电池健康状态估算系统包括单片机中央控制模块、输出交流脉冲的交流脉冲输出模块、电池模块和显示模块,所述单片机中央控制模块分别与交流脉冲输出模块、电池模块和显示模块连接,所述交流脉冲输出模块和所述电池模块连接,所述电池模块为锂离子动力电池。本发明的锂离子电池健康状态估算系统结构简单、专门针对锂离子电池、可以准确地在线快速测定锂离子动力电池实际内部阻值和内部各化学组分的阻抗并确定锂离子电池实际状况。
本发明提供了锂离子电池正极材料浆料及其制备方法、制备的正极和锂离子电池,涉及锂离子电池技术领域。该锂离子电池正极材料浆料,包括活性物质、导电剂、粘结剂和溶剂。其中,溶剂为环保无毒的脱芳烃溶剂油,粘结剂为可溶解在脱芳烃溶剂油中的橡胶粘结剂。相比于传统的锂离子正极浆料的N‑甲基吡咯烷酮和聚偏二氟乙烯体系,本发明的脱芳烃溶剂油和橡胶粘结剂体系更环保无公害,对粘结剂的选择更有多样性,制备出来的电池性能也得到提升。

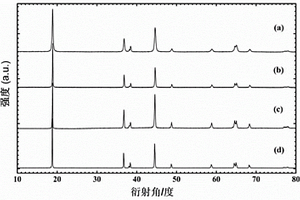

本发明提供了一种钼掺杂改性的锰酸锂复合材料,为表面包覆有碳的钼掺杂改性的锰酸锂,所述钼掺杂改性的锰酸锂具有式I所示化学式:LiMn2‑xMoxO4式I;其中,0.01≤x≤0.1;碳的质量分数为0.1~20%;LiMn2‑xMoxO4的质量分数为80~99.9%。本发明采用钼对锰酸锂进行掺杂,能够有效抑制尖晶石结构LiMn2O4的Jahn‑Teller效应和锰的溶解,从而提高循环稳定性和高温性能。本发明还提供了一种钼掺杂改性的锰酸锂复合材料的制备方法,该方法工艺简单,成本低,环境友好,适用于大规模工业生产。
本发明公开一种用于锂离子电池的阻燃型电解液,属于锂离子电池技术领域,所述阻燃型电解液按质量百分比计,包括锂盐1%‑15%、有机溶剂75%‑90%和磷酸酯阻燃剂3%‑10%,所述磷酸酯阻燃剂具有如摘要附图所示的结构式;本发明所述磷酸酯阻燃剂能够在不影响电解液电导率、相容性、粘度、电池循环性能等情况下,改善了电解液的热稳定性,有利于提高锂离子电池的循环性能和安全性。
本发明属于锂二次电池技术领域,具体涉及本发明公开了一种耐高压锂二次电池电解液,包含非水溶剂、锂盐和添加剂;所述添加剂具有如下式1所示结构:其中R为H、含1~5个碳的烷基、1~5个碳的烷氧基、氟、含有1~5个碳的氟代烷基、苯基及苯环衍生物基团之一。其在高电压下具有良好的循环性能以及高温存储性能。此外,本发明还提供一种含有上述电解液的锂二次电池。
本发明公开了一种锂离子电池钴酸锂正极材料的回收方法,包括以下步骤:将废旧钴酸锂电池放电,得到电池的正极材料;将上述正极材料用N‑甲基吡咯烷酮浸泡处理后得到沉淀,再烧结得到LiCoO2粉末;将上述粉末与天然有机酸溶液反应,得到含有Li+和Co2+浸出液;在浸出液中加入硫脲进行水热反应;将上述水热反应的产物进行离心分离并洗涤沉淀,干燥后得到CoS晶体,并对上清液收集并过滤,得到滤液,在滤液中加入饱和Na2CO3进行反应,得到Li2CO3材料。通过该回收方法,可以采用较少的化学制剂,且操作步骤简洁,钴酸锂的回收率高,可以实现废旧电池正极材料的电化学性能循环再生,效果明显且简单易行。
一种碳纳米管-石墨复合储锂材料的制备方法包括:在环氧树脂中加入碳纳米管;上述物料包覆微米级石墨颗粒;受控碳化;石墨化;本发明方法制备的材料在保持环氧树脂包覆工艺制备材料的各项性能的同时,使材料的插锂容量大幅度提高。
本发明一种尖晶石锰镍酸锂作正极的高电压高功率动力锂离子电池,属于锂电池领域。本发明以高电位的尖晶石锰镍酸锂为正极材料,配对合适的负极材料、电解液、隔膜等其它组份,并采取适当的加工工艺,制成高电压高功率的锂离子电池,满电状态下的静止电压超过4.7V;容量型电池0.1C放电的平均电压超过4.5V;而特别设计的倍率型电池10C大电流放电的平均电压超过4.4V,皆高于目前已公布的锂离子电池体系。
本发明公开了一种锂离子正极材料金属银掺杂覆碳磷酸铁锂的制备方法。其 步骤是:A.将锂化合物、磷酸盐和银化合物按Li∶P∶Ag摩尔比混合,用水溶解, 依次加入柠檬酸和乙二醇,搅拌,制成溶胶;B.在溶胶中,加入摩尔量为银盐 摩尔量1~2倍的有机糖,加入摩尔数与锂盐摩尔数相等的铁化合物和按纯碳计、 等摩尔量的碳还原剂,混合均匀,真空干燥,球磨,将球磨好的混合物粉末压制 成型,制成合成磷酸铁锂的前驱物;C.将前驱物置于真空反应炉中,在真空度 一定条件下,反应,球磨得到金属银掺杂的覆碳磷酸铁锂LiFePO4/Ag/C正极材料; 本发明工艺简单,易于放大,具有导电性能好、高倍率放电性能优越、比容量 高、电化学效率高,颗粒粒径分布范围小、振实密度高。
本发明公开了锂离子电池负极材料偏硅酸锂的高温固相制备方法。该方法将硅源与锂源按照锂和硅的摩尔比2∶1混合均匀,球磨6~24h后得到前驱体;将混合均匀的前驱体分别在空气、惰性气体及还原气氛下200-450℃烧结2-12h,自然冷却后,研磨得到粉末状材料;将粉末状材料再次球磨6-24h,放入管式炉中,分别在空气、惰性气体及还原气氛下550-1000℃烧结处理4-24h,自然冷却后得到偏硅酸锂负极材料。本发明还涉及在制备过程加入碳材料,得到碳包覆的偏硅酸锂负极材料。本发明工艺简单,操作容易。通过该方法合成的偏硅酸锂材料,嵌锂电位低(0.1~1V),结构稳定,循环性能优异。

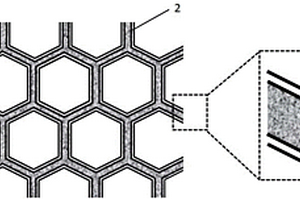

为克服现有多孔骨架存在锂亲和性低的问题,本发明提供了一种多孔集流体,包括导电多孔骨架,所述导电多孔骨架内部形成有多个微孔,所述导电多孔骨架的表面和微孔的内壁形成有氧化铜层。同时,本发明还公开了上述多孔集流体的制备方法、锂负极和锂离子电池。本发明提供的多孔集流体提高了导电多孔骨架的比表面积,同时有效降低了锂沉积的形核过电势,使锂在嵌入的过程中均匀地沉积在导电多孔骨架的微孔表面,从而减少锂枝晶的产生概率。
本发明公开了一种锂离子电池负极材料钛酸锂的制备方法,在制备过程中引入了钽元素。将锂源和钛源分别加入到分散剂中,在搅拌的条件下混合两种溶液并加入乙酸,加入钽源;将混合溶液加热至40~100℃,恒温4~10H得凝胶;随后在80~120℃下烘干得到前驱体;将前驱体分散在去离子水中形成悬浮液,对悬浮液进行喷雾干燥。在700~1000℃下煅烧6~18小时制得掺钽钛酸锂。本发明合成的这种钛酸锂材料,以金属锂为负极制备成电池,首次比容量高达172MAH/G(0.2C VS.LI/LI+),循环性能良好。合成的钛酸锂产品,性能稳定、一致性好,成本低廉,可以适用于工业化大规模的工业生产。
本发明涉及一种锂二次电池电解液及其锂二次电池,包括有机溶剂、导电锂盐、喹唑啉衍生物和添加剂;所述喹唑啉衍生物具有下式I结构,其中,R1为氢或氨基,R2和R4分别独立选自O、S,R3为取代或未取代的苯基或C1~6烷基。上述锂二次电池电解液通过在电解液中添加喹唑啉衍生物,能络合电解液中的过渡金属,降低电解液氧化分解,抑制电池胀气。用该电解液的锂二次电池具有良好的高温和循环性能。
本发明属于锂离子电池技术领域,公开了一种具有均匀磷酸锂包覆层的锰基层状富锂材料及其制法。该制法包括以下步骤:配制pH值范围为8~9的三羟甲基氨基甲烷的盐酸盐缓冲溶液,然后在搅拌条件下加入锰基层状富锂材料,搅拌1~2h后,再加入多巴胺盐酸盐,搅拌24~48h,得到前驱物C;在搅拌条件下将磷酸锂加入到前驱物C中,边加热边搅拌,直至只有固体剩下,得到前驱物D;将前驱物D置于700~800℃马弗炉中燃烧10~24h,即得到具有均匀磷酸锂包覆层的锰基层状富锂材料。本发明制备方法得到的具有均匀磷酸锂包覆层的高容量和高倍率性能锰基层状富锂材料具有高的比容量,高的倍率性能,以及好的循环性能。
本发明公开了一种用于高容量锂离子电池的电解液,所述的电解液包括非水溶剂和六氟磷酸锂,所述的电解液含有负极成膜添加剂、抑制正极表面活性添加剂和过渡金属离子络合剂;负极成膜添加剂由占电解液总量1~10wt%的有机酯类负极成膜添加剂和占电解液总量0.5~2wt%的无机锂盐负极成膜添加剂组成;抑制正极表面活性添加剂由占电解液总量1~5wt%的氟醚类添加剂和占电解液总量0.1~5wt%的腈类添加剂组成;所述的过渡金属离子络合剂占电解液总量的0.1~1.0wt%。本发明的目的在于提供一种适用于高容量锂离子电池的电解液,该电解液能够改善该锂离子电池的循环性能,高温存储性能。本发明还提供该电解液的制备方法及采用该电解液的高容量锂离子电池。
本发明公开一种含硝酸锂的碳酸酯类电解液及其制备方法与在锂金属电池中的应用。所述含硝酸锂的碳酸酯类电解液包括硝酸锂、有机溶剂和碳酸酯类电解液。本发明通过将硝酸锂溶解于有机溶剂中直至饱和状态,在保护气体的保护下,加入碳酸酯类电解液,搅拌,得到含硝酸锂的碳酸酯类电解液。本发明在金属锂表面形成富含Li3N的保护层,提高锂离子传导率,显著抑制了锂枝晶的生长。同时抑制金属锂与电解液之间的副反应,最终提高了锂金属电池的循环寿命和稳定性。本发明制备过程简单,可实现规模化生产,达到高能量密度的可充电电池的使用要求,具有广阔的应用前景。
本发明公开了一种锂离子电池用电极材料镧掺杂钛酸锂的制备方法,该材料以碳酸锂等锂盐为锂源,聚乙二醇为分散剂,同时添加螯合剂,通过溶胶凝胶法制备得到。本发明方法所用原料来源丰富,制备工艺简单;所制得的镧掺杂钛酸锂材料粒径小且分布均匀;所制得的镧掺杂钛酸锂材料不仅具有良好的可逆性,且导电性得到明显提高,显示出良好的循环性和倍率性。
本发明提供了锂离子电池负极及其制备方法、锂离子电池以及车辆。其中,锂离子电池负极的制备方法包括:将钛酸四丁酯和磷酸正十八酯加入N,N‑二甲基三氟乙酰胺中,得到负极处理液;将锂离子电池负极浸泡于负极处理液中,通过分子自组装使所述锂离子电池负极表面形成包括钛酸锂、磷酸锂和有机烷基类锂的保护层。通过分子自组装的方式在金属锂负极表面附着包含钛酸锂、磷酸锂和有机烷基类锂的保护层,从而可以有效地避免金属锂负极直接与空气中的氧气以及水分接触,有效地提高了金属锂作为负极的锂离子电池的稳定性。同时包含钛酸锂、磷酸锂和有机烷基类锂的保护层可以采用较为简便的制备方法完成制备,降低了生产的成本以及生产门槛。
本发明涉及锂离子电池钒酸锂负极材料的溶胶-凝胶制备方法,其包括:将含钒化合物和含锂化合物的前驱体依次加入水中并充分搅拌,然后加入水溶性碳材料兼做螯合物和碳源,将该水溶液搅拌至形成干凝胶,真空干燥将水分完全烘干后,胶体至于瓷舟中,还原性气氛或惰性气氛中进行预处理,在惰性气氛或还原性气氛中烧结反应,得到所述材料。该方法工艺简单,操作容易,并且碳材料和还原气氛的存在不会使钒酸锂的结构和钒的价态发生改变。通过该方法合成的碳包覆的钒酸锂材料,作为锂离子电池负极材料性能优异,嵌锂电位低,有希望成为下一代锂离子电池负极材料。该合成方法适用于生产高性能锂离子电池负极材料钒酸锂。
本发明提供了一种基于[Zn(BIBBA)2]n的新型锂电池负极材料的制备方法,以及依据该制备方法制得的新型锂电池负极材料;本发明还涉及一种纽扣锂电池及其制备方法,该纽扣锂电池包含上述新型锂电池负极材料。所述制备方法首先合成一维链状的金属有机框架化合物[Zn(BIBBA)2]n,再煅烧得到多孔碳活性材料,最后经后处理制得新型锂电池负极材料;而包含该新型锂电池负极材料的纽扣锂电池表现出了优越的循环性能、高比容量和高倍率性能,并且其制造成本较低,因此,均具有广阔的应用前景与巨大的市场潜力。
本申请公开了一种锂电池和模组的析锂检测装置,其中,锂电池的析锂检测装置包括:实时检测特定气体浓度的检测模块、到达析锂预警等级生成预警信息的电池管理系统、和进行预警提示的预警模块,所述电池管理系统与所述检测模块和所述预警模块相连。本申请能够准确检测到锂电池是否析锂。
中冶有色为您提供最新的广东广州有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
