四川攀枝花有色金属火法冶金技术理论与应用

钨铜合金的制备方法及制备设备 961

 0

本发明提供了一种钨铜合金的制备方法，将电子束熔炼炉抽真空，利用电子枪组件向铜原料发射电子束，使铜液化并蒸发，形成铜蒸气；利用电子枪组件向钨原料发射电子束，使钨液化并蒸发，形成钨蒸气；钨蒸气与铜蒸气混合，得到铜钨混合蒸气，经过快速冷却降温后，铜钨混合蒸气凝固成为铜钨合金。还提供了一种钨铜合金的制备设备，包括电子束熔炼炉，所述电子束熔炼炉的顶部设置有电子枪组件，底部设置有原料放置机构，侧壁设置有进料机构，所述进料机构的出料端与原料放置机构相连。电子束熔炼本身具有提纯、精炼的作用，因此本发明的铜原料和钨原料可以是低成本的回收料，成本比只使用粉末冶金降低15％以上。

钒渣两次转化成盐提钒的方法 761

 0

本发明属于钒冶金技术领域，具体涉及钒渣两次转化成盐提钒的方法。本发明所要解决的技术问题是提供钒渣两次转化成盐提钒的方法。该方法为：a、将钒渣氧化焙烧，得第一次熟料，经第一次碳酸化浸出，得第一次浸出残渣和第一次浸出液；b、将第一次浸出残渣氧化成盐转化焙烧，得第二次熟料，经第二次碳酸化浸出，得第二次浸出残渣和第二次浸出液；c、调节第一次浸出液的pH值，结晶分离偏钒酸铵/偏钒酸钠后，母液作为浸出剂返回第二次碳酸化浸出循环利用；第二次浸出液作为浸出剂返回第一次碳酸化浸出循环利用。本发明方法不需外配成盐添加剂，能够降低浸出残渣中的钒含量，提高钒的转浸率，且钒转浸率波动小。

从低品位含镓、铁的原料中回收镓和铁的方法 859

 0

本发明涉及一种从低品位含镓、铁的原料中回收镓和铁的方法，其包括：a）含镓生铁的制备；浇铸阳极板：将所述步骤a）得到的含镓生铁浇铸成含镓阳极板；c）电解分离镓铁：将所述步骤b）得到的含镓阳极板电解制取电解铁粉和含镓阳极泥；d）含镓阳极泥焙烧、酸浸除铁：将所述步骤c）得到的含镓阳极泥焙烧酸浸；e)镓的萃取：将步骤d）得到的酸浸过滤液来得到富镓有机相萃余液；f)反萃取：将步骤e)得到的萃余液反萃取，得到镓反萃取液；g)中和水解除杂：将步骤f)得到的反萃取液的Ga3+与Fe2+、Ti3+、Al3+、Cu2+、Zn2+、Mn2+分离，生成沉淀；h)、碱溶：将步骤g)得到的反萃液加碱碱化。本发明的方法简单、成本低，能高效的回收冶金固体废弃物中的有价元素镓、铁。

高钙高磷钒渣深度提钒的方法 796

 0

本发明涉及高钙高磷钒渣深度提钒的方法，属于钒的湿法冶金技术领域。本发明解决的技术问题是高钙高磷钒渣提钒过程钒损失大、钒产品质量不合格率高。本发明公开了高钙高磷钒渣深度提钒的方法，将焙烧熟料进行第一次酸浸，一次浸出液中加入除磷剂进行除磷，一次浸出残渣进行第二次酸浸，二次浸出液加入除磷剂除磷后返回第一次酸浸用于循环浸出焙烧熟料，二次浸出残渣返烧结综合利用。本发明可有效降低高钙高磷钒渣提钒过程钒损失，同时对浸出液中磷进行去除，实现废水循环，具有方法工艺操作简单、易产业化的优点。

利用刚玉渣和氯化废酸制备氢氧化铝的方法 907

 0

本发明属于冶金化工，具体涉及利用刚玉渣和氯化废酸制备氢氧化铝的方法。本发明所要解决的技术问题是提供利用刚玉渣和氯化废酸制备氢氧化铝的方法，包括以下步骤：a、将刚玉渣与钠化剂进行焙烧，焙烧后浸出，固液分离得到液体；b、对步骤a所得液体进行除杂，固液分离得到液体；c、将步骤b所得液体与氯化废酸混合至混合体系pH为6～10进行反应，固液分离，洗涤、干燥固体，即得氢氧化铝。本发明方法将两个副产物变成有用的工业原料制备了氢氧化铝，同时该方法具有操作简单、成本低、资源合理利用等优点。

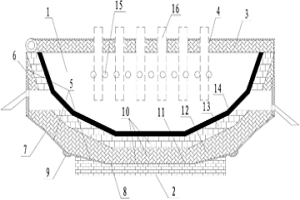

冶炼钛渣的密闭电炉 848

 0

本实用新型公开了一种密闭电炉，尤其是公开了一种冶炼钛渣的密闭电炉，属于冶金设备技术领域。提供一种炉内热量分布均匀、拆卸维修方便，而且可以实现高效化、大型化熔炼的冶炼钛渣的密闭电炉。所述冶炼钛渣的密闭电炉包括含有熔炼腔的炉体和安装在炉体熔炼腔上部的炉盖，在炉盖上设置有电极安装孔，炉体以及炉体内的熔炼腔为相互适配的长方体，设置在炉盖上的电极安装孔沿长方体形熔炼腔的长度方向呈一字型布置，炉盖可拆卸的安装在熔炼腔上部的炉体上。

板坯连铸普碳钢钢水处理方法 741

 0

本发明属于钢铁冶金领域，涉及到对钢水进行处理的方法，特别是一种板坯连铸普碳钢钢水处理方法，为了达到稳定控制钢水夹杂物状态，改善该类钢种连铸钢水的可浇性，保证连铸产品的质量的发明目的，本发明钢水处理方法采用的技术方案是：A、钢水出钢作业：经初炼炉熔炼的钢水，出钢时加入硅铁、硅锰合金，出钢时加入CaO含量>90％的渣料；B、氩站吹氩定氧，喂铝线；C、LF精炼：钢水在精炼炉中加入精炼渣、铝粒加热，定氧，喂铝线，出站定氧，控制钢水温度，即得板坯连铸普碳钢钢水。本发明通过改进出钢合金化方法、造渣控制工艺，解决了板坯连铸普碳钢钢水可浇性差的问题，提高了该类钢钢水的洁净度，保证了连铸生产稳定顺行、经济效益。

镍铁合金制备工艺 888

 0

本发明属于冶金技术领域,特别涉及一种镍铁合金制备工艺。本发明所要解决的技术问题是提供一种生产效率高、流程短、能耗低、以普通煤为还原剂、炉料不易结块的镍铁合金制备工艺。本发明的技术方案包括以下步骤:A.含氧化镍原料、煤粉和熔剂混合后,压制成球团;B.球团还原得到金属化球团;C.金属化球团熔炼得到粗镍铁合金;D.粗镍铁合金经过精炼得到精制镍铁合金。本发明在原料内配煤粉造球,反应面积增大,动力学条件改善,有利于还原过程进行。还原时间短,能耗低;并且球团炉料不粘结炉衬,粉尘少、有用元素回收率高。

从钒铬渣中分离钒与铬的方法 707

 0

本发明涉及钒铬冶金领域，尤其是一种有效实现钒铬渣中钒、铬资源清洁、高效的回收利用的从钒铬渣中分离钒与铬的方法，包括如下步骤：a、将钒铬渣粉与纯碱、铝盐混合后制备成钒铬渣球团；b、将所述的钒铬渣球团焙烧，获得熟料球团；c、将熟料球团水浸，浸出浆料固液分离，获得钒铬溶液和残渣；d、加入氧化钙沉钒50～120min，获得粗钒酸钙和铬溶液；e、获得精钒酸钙和含钒、铬洗水；所述含钒、铬洗水用于焙烧熟料的浸出；f、铬溶液采用碳化法制备重铬酸钠，副产碳酸氢钠作为钠化添加剂用于钒铬渣焙烧。本发明尤其适用于从钒铬渣中分离钒与铬的工艺之中。

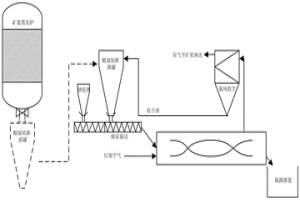

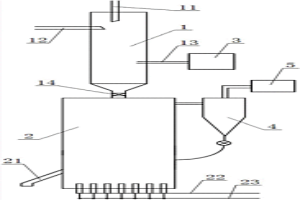

有机物除钒泥浆节能资源化利用方法及装置 1013

 0

本发明公开了一种有机物除钒泥浆节能资源化利用方法及装置，涉及混合冶金技术领域，利用流态化技术和喷雾冷凝技术，解决现有有机物除钒泥浆处理方法能耗高，泥浆中含有大量的钒，未能实现钒的资源化利用的问题。本发明采用的技术方案是：先将有机物除钒泥浆，喷入喷雾冷凝器与来自氯化生产的高温TiCl₄蒸汽接触实现固液分离，得到精制尾渣和液态TiCl₄，低温TiCl₄蒸汽进入冷凝系统；然后，停止喷雾冷凝器的供料，精制尾渣导入沸腾炉焙烧，焙烧烟气进入旋风收尘器和尾气处理系统处理，焙烧合格后得到钒渣产品。本发明充分利用氯化生产的余热，低能耗；连续处理有机物除钒泥浆及其中间产物，高效率；钒渣可回收利用，实现资源化利用。

从四氯化钛精制尾渣中分离钒钛的方法 808

 0

本发明涉及冶金化工领域，公开了一种从四氯化钛精制尾渣中分离钒钛的方法。该方法包括：(1)将四氯化钛精制尾渣在100‑300℃下焙烧5‑30min，得到焙烧渣；(2)向步骤(1)中得到的焙烧渣中加水进行搅拌浸出，然后进行固液分离，得到含钒浸出液和浸出残渣；(3)向步骤(2)中得到的含钒浸出液中加入TiO2晶种，进行静置，然后过滤得到含钒净化液和滤渣，其中，所述TiO2晶种与所述含钒浸出液中的钛元素的重量比为(0.001‑0.05):1。本发明所述的方法实现了四氯化钛精制尾渣中钒钛的选择性分离。

钒钛磁铁矿提钒工艺 1011

 0

本发明公开了一种钒钛磁铁矿提钒工艺，属于冶金领域。本发明提供了一种钒浸出率高、焙烧条件温和、浸出剂用量小、绿色环保的钒钛磁铁矿提钒工艺：将钒钛磁铁矿、钠盐、粘结剂和水溶性淀粉混合，加水，进行造球，得球团，然后进行氧化焙烧，冷却，得钠化氧化球团，再与水混合，置于湿式球磨机中球磨，然后与pH＝0.3～0.5的稀硫酸混合浸出，固液分离。本发明采用有机粘结剂，同时加入水溶性淀粉，通过对球团的性质进行改进，降低了焙烧温度、减少氧化时间和能耗，并能提高钒的氧化和钠化转化率，并且采用球磨后再浸出，可使提钒浸出液的钒浸出率达90％以上，大幅降低了浸出剂的用量。

钛精矿球团的生产方法 970

 0

本发明涉及一种钛精矿球团的生产方法，属于钢铁冶金领域。本发明所解决的技术问题是提供一种新的钛精矿球团的生产方法，使钛精矿球团氧化固结，生产强度高、含硫量低、粒度均匀的熟球。该方法包括如下步骤：A、配料：按重量百分比称取钛精矿60％‑80％、铁氧化物20％‑40％；外配膨润土1.0‑1.5％的膨润土；B、造球；C、干燥：生球干燥；D、预热、焙烧；E、冷却，自然冷却即得钛精矿球团。本发明主要是利用铁氧化物在高温焙烧时的晶间固结机理，同时这种添加剂对钛渣的品位不造成影响，可以得到粒度均匀的熟球团，从而在电炉冶炼时稳定电炉内的反应速度，减少高级能源的消耗，同时这种球团由于在焙烧时具有脱硫作用，为钛精矿球团的生产提供一种全新的方法。

有机物精制除钒尾渣热装钠化工艺 1002

 0

本发明公开了一种有机物精制除钒尾渣热装钠化工艺，属于冶金技术领域。本发明为充分利用有机物精制除钒尾渣中的钒和余热，降低能源消耗和生产成本，提供了一种有机物精制除钒尾渣热装钠化工艺，包括：将150℃～350℃的有机物精制除钒尾渣和钠化剂装入回转窑中，装料完毕，通入空气，650℃～700℃进行焙烧，焙烧完毕，得钠化焙烧熟料。本发明方法避免了精制尾渣中钒的挥发，保护环境的同时，实现了钒资源的最大化利用；利用精制尾渣中的活性炭燃烧产生的热供给自身反应，降低能源消耗，大幅降低生产成本。

钒氮合金除尘灰的资源化利用方法 1028

 0

本发明公开了一种钒氮合金除尘灰的资源化利用方法，属于冶金固废资源化利用领域。钒氮合金除尘灰的资源化利用方法，包括如下步骤：a.将钒氮合金除尘灰与钒渣按照质量比15‑25∶100混合均匀后焙烧，焙烧温度为700‑800℃，焙烧完全后得到熟料；b.将步骤a得到的熟料水浸，水浸后固液分离得到含钒浸出液和滤渣。本发明针对钒氮合金除尘灰中含有较多钠、钾资源的特点，将钒氮合金除尘灰作为钠盐用于钒渣钠化焙烧，本发明的方法不仅可以减少现有钒渣提钒工艺中的碳酸钠消耗，同时还实现了除尘灰的资源化利用，可有效解决现有技术回收利用除尘灰的工序复杂且回收利用率低的问题。

利用四氯化钛精制尾渣提钒的方法 733

 0

本发明涉及冶金化工领域，公开了一种利用四氯化钛精制尾渣提钒的方法。该方法包括：(1)将四氯化钛精制尾渣在100‑300℃下焙烧5‑30min，得到预处理渣；(2)将步骤(1)得到的预处理渣与碳酸钠混合，在600‑900℃下焙烧60‑120min，得到焙烧熟料；(3)向步骤(2)得到的焙烧熟料中加水，进行搅拌浸出，然后固液分离，得到含钒浸出液和浸出残渣。该方法通过两段焙烧实现了对四氯化钛精制尾渣的脱氯过程，同时能够有效减少钒的挥发损失。

含钒精制尾渣预氧化提钒的方法 998

 0

本发明涉及化工冶金技术领域，公开了一种含钒精制尾渣预氧化提钒的方法。该方法包括以下步骤：(1)将含钒精制尾渣、五氧化二钒和三氧化二钒按照100:(20～30):(20～30)的质量比进行混合；(2)将混合料置于坩埚中，并在氧气气氛下进行预氧化焙烧，焙烧温度为400～600℃，焙烧时间为1～4h，焙烧尾气通入碱性溶液中进行吸收；(3)对焙烧物料进行研磨，并将研磨后的物料加入碱性溶液中搅拌浸出，其中，浸出温度为80～90℃，浸出时间为0.5～2h，浸出液固质量比为(5～10):1；(4)过滤浸出浆液，得到浸出液和浸出残渣。该方法操作简便、氧化脱氯效率高、脱氯尾气中的氯能循环回用，同时钒收率较高。

高铌钛铝合金材料及其制备方法 750

 0

本发明涉及一种钛合金材料及其制备方法，尤其涉及一种高铌钛铝合金及其制备方法，属于冶金技术领域。本发明的高铌钛铝合金钛含有：55～63.2重量份的Ti、26.8～40重量份的Al和5～15重量份的Nb。其制备方法包括如下步骤：a.配料：取钛白粉27.3～30重量份、铝粉24.6～30.3重量份、氧化钙23.5～28.5重量份、氟化钙14.3～20重量份，五氧化二铌3～8重量份；b.混匀：将a步骤配好的料混合均匀；c.焙烧：将b步骤混匀的原料焙烧，焙烧温度1450～1600℃，焙烧时间10～40min；d.冷却：将c步骤焙烧后的原料冷却，实现高铌钛铝合金和熔渣的有效分离。本发明以钛和铌的氧化物为原料，电铝热一步还原合成制备高铌钛铝合金，可以降低生产成本、缩短工艺流程，具有较大的现实意义。

四氯化钛精制尾渣制备钒铁合金的方法 971

 0

本发明涉及冶金技术领域，公开了一种四氯化钛精制尾渣制备钒铁合金的方法。该方法包括以下步骤：(1)将四氯化钛精制尾渣破碎磨细，于回转窑中氧化焙烧，得到含钒焙烧熟料；(2)将含钒焙烧熟料和钒氧化物与铁粒、还原剂、造渣剂、发热剂混合均匀作为钒铁冶炼混合料，然后将钒铁冶炼混合料均匀分布于冶炼炉中，进行冶炼；(3)冶炼结束后，待炉体和渣、金自然冷却后，拆炉并分离渣、金，得到钒铁合金饼和冶炼渣。该方法将四氯化钛精制尾渣焙烧得到含钒焙烧熟料，和钒氧化物作为混合含钒原料，按照电热还原工艺和自蔓延冶炼工艺进行冶炼，不仅能够制备得到合格的钒铁合金产品，钒冶炼收率高，而且产生的冶炼渣可作为提钛原料进一步资源化利用。

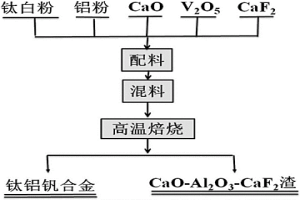

钛铝钒合金材料及其制备方法 1042

 0

本发明涉及一种钛合金材料及其制备方法，尤其涉及一种钛铝钒合金及其制备方法，属于冶金技术领域。本发明提供的钛铝钒合金材料含有：55～63.2重量份的Ti、26.8～40重量份的Al和5～15重量份的V，其制备方法包括如下步骤：a.配料：取钛白粉25～29.2重量份、铝粉24.5～26.3重量份、氧化钙20～28.6重量份、氟化钙14～20重量份，五氧化二钒2.9～7.5重量份；b.混匀：将a步骤配好的料混合均匀；c.焙烧：将b步骤混匀的原料焙烧，焙烧温度1450～1700℃，焙烧时间20～50min；d.冷却：将c步骤焙烧后的原料冷却。本发明的钛铝钒合金材料钛含量低，合金密度低，原料成本低，合金的塑性好，脆韧转变温度低。其制备方法成本低、工艺和设备要求简单、原料来源广。

亚铁盐溶液提纯方法 844

 0

本发明涉及一种亚铁盐溶液的提纯方法, 本法是 先用炼钢转炉污泥铁粉和碳酰胺将钢板酸洗溶液的pH值调至 3～5, 然后鼓空气氧化, 加入阴离子型或非离子型有机絮凝剂搅 拌混合, 静置过滤沉淀, 即可得到纯化的亚铁盐溶液。本发明的 优点在于工艺简单, 去硅效果较好, 并能充分利用冶金二次资源, 增加高档氧化铁粉产量, 可将亚铁盐溶液中SiO2含量从600ppm降至10ppm以下, 同时还能有效的去除Al、V、Ti、Ca、Mg等杂质, 铁损较少, 所得纯化液可进而用湿法结晶沉淀或喷雾焙烧法制取高纯氧化铁粉。

钙化提钒尾渣回收提钒的方法 985

 0

本发明公开了一种钙化提钒尾渣回收提钒的方法，属于冶金技术领域。本发明为了解决目前经过一次钙化焙烧提钒残留的尾渣提钒难度大、提钒浸出率低、资源浪费严重的技术问题，提供了一种钙化提钒尾渣回收提钒的方法：将钙化提钒尾渣的水分控制在30～35wt％，烘干、粉碎后，得物料A；向物料A中补充石灰石，控制体系钙钒比为0.3～0.8，混合均匀，经焙烧、冷却，得焙烧料；将焙烧料研磨后，采用硫酸溶液进行浸出，得提钒溶液和提钒渣。本发明通过对一次钙化焙烧提钒尾渣进行二次焙烧、浸出，进一步提取尾渣中含钒成分，实现钒渣中钒的充分回收利用，转浸率可达60％以上，避免资源浪费。该方法使用简单易行具有广泛推广的价值。

钒分级浸出的方法 1185

 0

本发明公开了一种钒分级浸出的方法，属于冶金领域。一种钒分级浸出的方法：通过依次调节含钒浸出料浆pH，依次进行分级浸出，包括10≤pH＜13的一级浸出，7≤pH＜10的二级浸出，6≤pH＜7的三级浸出，4≤pH＜5的四级浸出，2.5≤pH＜3的五级浸出；1.5≤pH＜2.5的六级浸出，1.0≤pH＜1.5的七级浸出。本发明方法根据V5+在不同pH浸出液中的存在形式和颜色，创造性的提供了一种钒分级进出方法，产生不同的浸出产品，显著提高了钒浸出率，分级累计浸出率可到96％以上；可以根据钙化焙烧熟料中V5+的存在形式，灵活选择浸出级别，减少分级次数，降低成本，现场实施性强，具有广阔的推广价值。

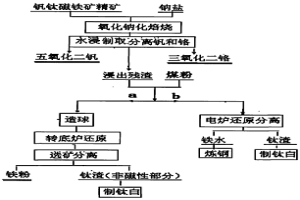

从钒钛磁铁矿中回收利用钒、铬、钛、铁的方法 1121

 0

本发明公开了一种从钒钛磁铁矿中回收利用有价元素的方法,包括将矿石或精矿破碎后配入钠盐、氧化焙烧,将钒和铬转化为可溶于水的钒酸钠和铬酸钠,水浸到溶液中,从溶液中分离钒铬得到五氧化二钒和三氧化二铬产品。浸出后残渣可配入煤粉造球,在转底炉内还原,磁选分离铁和钛,得到磁性铁粉可作为粉末冶金或炼钢的原料,和含TiO2大于50%的非磁性产品作为提钛的原料。或者将浸出后残渣在电炉内将铁还原,得到铁水作为炼钢的原料,和含TiO2大于50%的电炉炉渣作为提钛的原料。本方法不仅工艺流程短,经济合算,而且铁钒钛铬的回收率高。

钛白废弃物综合利用方法 988

 0

本发明公开了一种钛白废弃物综合利用方法,属于冶金领域。本发明方法是要解决现有技术中不能低成本充分利用钛白废弃物的技术问题。钛白废弃物综合利用方法,包括以下步骤:a、氯化钙溶液的制取:向盐酸溶液中加入石灰石,充分反应得到氯化钙溶液;b、石膏的制取:向氯化钙溶液中加入钛白废弃物,充分反应后过滤得二水硫酸钙,经烘干处理得到产品石膏;c、铁精矿的制取:向步骤b所得滤液中加入氢氧化钠溶液,充分反应后生成氢氧化亚铁沉淀和氯化钠溶液,所述氢氧化亚铁沉淀经洗涤、压滤、焙烧制得铁精矿。本发明方法充分利用了钛白废弃物硫酸亚铁和工业废盐酸,生产多种化工产品,解决了钛白废弃物对环境污染的问题,具有很好的推广前景。

高铬型钒钛磁铁球团矿及提高高铬型钒钛磁铁球团矿质量的方法 796

 0

本发明提供了一种高铬型钒钛磁铁球团矿及提高高铬型钒钛磁铁球团矿质量的方法，涉及冶金技术领域。一种高铬型钒钛磁铁球团矿通过以下方法制备而得：将水分质量百分比含量为6～7％的高铬型钒钛磁铁精矿与粘结剂按照98.4:1.5～1.7的比例进行混合搅拌，得到混合料；对混合料进行造球，并使得造球后的生球的水分质量百分比含量为9～10％；将生球依次进行筛分以及焙烧后得到熟球，且焙烧是在氧化气氛中进行的。通过上述提高高铬型钒钛磁铁球团矿质量的方法制备而得到，此高铬型钒钛磁铁球团矿的冶金性能优异，质量高，不仅可以满足中小高炉对入炉球团矿的要求，还特别适用于特大高炉的入炉球团矿的要求，具有较大的工业生产前景。

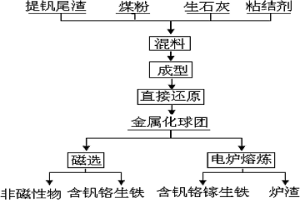

从提钒尾渣中回收铁、钒、铬和镓的方法 753

 0

本发明涉及从提钒尾渣中回收铁、钒、铬和镓的方法,属于冶金领域。本发明所解决的技术问题是提供了一种从提钒尾渣中回收铁、钒、铬和镓的方法。本发明从提钒尾渣中回收铁、钒、铬和镓的方法包括如下步骤:a、物料混合:将提钒尾渣、还原剂、氧化钙、粘结剂按下述重量配比混匀:提钒尾渣∶还原剂∶氧化钙∶粘结剂=100∶12～25∶15～25∶2～4;b、造球:a步骤混匀后的物料造球得到生球团;c、初步还原:生球团于1000℃～1200℃下还原,得到金属化球团;d、熔炼及深还原:金属化球团于1450℃～1600℃下熔炼分离和深还原,得到炉渣和含钒、铬、镓的生铁。本发明方法为矿物中钒、镓和铬资源的利用提供了一种新的选择,具有广阔的应用前景。

炼高钛渣用钛球团矿及其制备方法 858

 0

本发明属于冶金领域，具体涉及一种炼高钛渣用钛球团矿及其制备方法。本发明炼高钛渣用钛球团矿，其主要成分为TiO2?41%～49%，TFe?31%～34%；FeO?0.3%～2%，Fe2O3?42%～47%；粒度为5mm～20mm的钛球团矿质量百分数大于90%；主要原料为钛精矿及占其总质量0.5%～1.0%的由聚丙烯酰胺和氧化钙混合而成的有机成型添加剂。本发明还提供了炼高钛渣用钛球团矿的制备方法，包括以下步骤：配料，烘干，细磨混匀，滚动成型，氧化焙烧，冷却。本发明方法所制备的钛球团矿用于冶炼高钛渣。

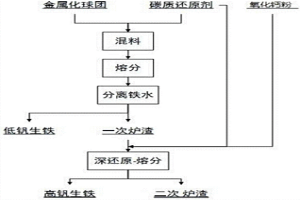

高钒生铁及其制备方法 1065

 0

本发明公开了一种高钒生铁及其制备方法，属于冶金技术领域。制备方法包括：将钒钛磁铁矿金属化球团以及占钒钛磁铁矿金属化球团的3‑10wt％的碳质还原剂混合置于熔炼炉中熔炼，将熔炼温度升至1500‑1550℃、保温10‑30min后立即放出低钒铁水，保留炉渣；以及将熔炼温度重新升至1550～1600℃，在3～5min中内分3～5次加入碳质还原剂与氧化钙粉形成的混合料，保温10～60min后，立即放出高钒生铁水，凝固后得到高钒生铁。本发明制备的高钒生铁钒含量高，其生产的高钒渣可以适用于直接生产钒铁合金。

含氟钒钛球团矿的生产方法 779

 0

本发明涉及球团矿冶炼领域，尤其是一种有效改善高钛炉渣的冶金性能的含氟钒钛球团矿的生产方法，包括如下步骤：将按重量计93～97份的钒钛铁精矿粉矿、1～3份的萤石矿粉以及1～3份的膨润土充分混匀后，经球磨机润磨5～10min，然后经圆盘加水造球得到8～16mm的球团，其中，生球中的水分含量为6～10％，生球进行干燥的温度为200～600℃，干燥的时间为10～15min，球团预热温度为800～1000℃，预热时间为15～25min，球团进行焙烧温度为1150～1300℃，焙烧时间为20～40min，焙烧之后得到含氟钒钛球团矿。本发明解决了萤石粉矿的使用问题，可较均匀的提高炉渣CaF₂含量，含氟钒钛球团矿加入高炉冶炼也可以有效改善高钛炉渣的冶金性能，尤其适用于含氟钒钛球团矿的生产制备之中。
