甘肃嘉峪关有色金属冶金技术理论与应用

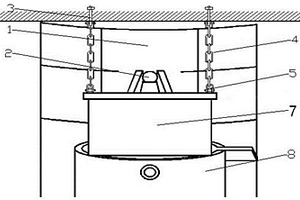

矿热炉出铁口防喷溅保护罩 754

 0

本实用新型涉及钢铁冶金出铁口配套辅助设备技术领域，具体涉及一种矿热炉出铁口防喷溅保护罩，包括矿热炉、出铁口和铁水罐，矿热炉下方设有出铁口，铁水罐设置在出铁口下方，还包括弧形防护板，所述的弧形防护板设置在铁水罐上方，弧形防护板下端面与铁水罐上端面贴合，弧形防护板与出铁口分别设置在铁水罐相对的两侧，弧形防护板上部两端设置有吊耳，吊耳连接在挂链下端，挂链顶端通过螺栓固定连接在出铁口上方的基建部位，防止铁水在转移过程中到处喷溅。

炉喉人孔分体式安全防护装置 939

 0

本实用新型公开了一种炉喉人孔分体式安全防护装置，属于冶金设备技术领域；该防护装置，设在炉喉人孔上方，包括圆形栏杆、圆形盖板和定位杆，所述定位杆固定设在圆形栏杆的圆周内侧，并且与圆形栏杆平面垂直，所述圆形盖板通过旋转门轴与圆形栏杆转动连接实现开合；其中，所述定位杆插入炉喉人孔内并与炉喉人孔内壁紧密贴合，所述圆形栏杆卡在炉喉人孔边缘；本实用新型提供的安全防护装置通过安全防护栏和盖板封闭两种功能的配合使用，可以有效地建立安全屏障，可阻挡作业人员坠落炉喉以及防止炉内燃料火焰喷出灼伤作业人员，保护作业人员的人身安全。

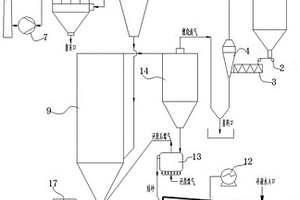

难选铁矿石悬浮磁化焙烧-干式无氧冷却系统 1016

 0

本实用新型冶金和矿物工程技术领域，是一种难选铁矿石悬浮磁化焙烧‑干式无氧冷却系统，系统主要设备有文丘里干燥器、悬浮磁化焙烧主炉、磁化焙烧炉、卧式旋转冷却筒等，铁矿石矿粉经文丘里干燥器干燥及预热后，进入到悬浮磁化焙烧主炉进行加热，加热矿粉进入到磁化焙烧炉内采用煤气进行还原，高温焙烧物料经过卧式旋转冷却器进行无氧冷却及余热回收，可得到磁性较高的焙烧矿。优点：将铁矿石悬浮磁化焙烧与无氧冷却集成在一起，粉状铁矿石加热采用悬浮磁化焙烧主炉，磁化焙烧后的高温铁矿石采用采用卧式旋转冷却器冷却，可提高装置的产量和质量，实现高温铁矿石的无氧化冷却。

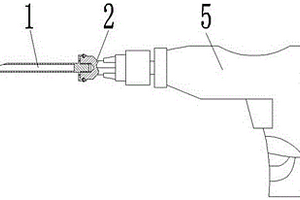

铁合金取样组合工具 802

 0

本实用新型涉及冶金技术领域，具体为一种铁合金取样组合工具，取样钢钎后端设有堵头部，取样钢钎前端设有钢钎头，连接座包括有六角部和连接部，六角部夹持在电锤的夹头上，连接部前端面设有螺孔Ⅰ，外螺纹连接在螺孔Ⅰ内，堵头部上设有卡块，连接部上连接有限位卡帽，限位卡帽中心孔内壁上设有卡槽，卡块卡接在卡槽内，本实用新型利用连接座连接电锤和取样钢钎，使用方便，减少加工成本，限位卡帽的设置保证了使用稳定性，避免了取样钢钎的脱落保证了取样效果，本实用新型结构简单，拆卸方便、便于携带，取样时间短，作业劳动强度低，安全风险小，取样效率高的特点，可在合金现场库从多部位伸入合金包装袋内部取样，取样规范、取样代表性强。

调整转炉炉壳位置的装置 1149

 0

本实用新型属于冶金机械技术领域，公开了一种调整转炉炉壳位置的工具，以解决在现有技术中转炉炉壳的位置调整困难、检修成本高且存在安全隐患的问题，该工具包括腰鼓型滚动体、调整千斤顶以及起重千斤顶，且起重千斤顶位于转炉炉壳上部的法兰盘及转炉炉壳外部的托圈之间，托圈上还设有托圈基座，托圈的上方设有多个上支撑座，每个上支撑座与托圈之间均放置有腰鼓型滚动体，上支撑座与托圈基座之间还设有调整千斤顶。本实用新型有效节约了人力、时间，提高了检修效率，且本实用新型结构简单、成本低廉、操作方便快捷、安全可靠，可以长期使用。

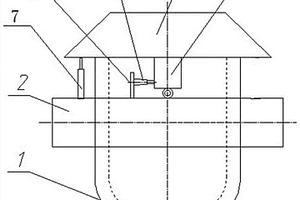

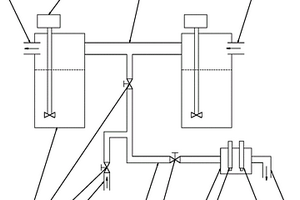

工业废水pH、ORP水质分析测量装置 711

 0

本实用新型公开了一种工业废水pH、ORP水质分析测量装置，涉及自动化仪表控制技术领域。该装置包括通过废水主管道连接的两个搅拌罐，所述废水主管道上连接有用于测量pH、ORP的水质取样检测机构。所述水质取样检测机构包括取样管、检测室、第一探头、第二探头、取样废水出口，取样管一端与检测室连通，另一端与废水管道连通，第一探头、第二探头均安装于检测室顶壁上，且下端伸入检测室内，取样废水出口设置于检测室其中一个侧壁上。本实用新型采用间接引流方式，减少水质检测测量偏差大，探头频繁破损、中毒损耗严重现象的发生，保证生产的稳定运行，可以广泛应用于冶金行业工业废水pH、ORP水质检测分析系统中。

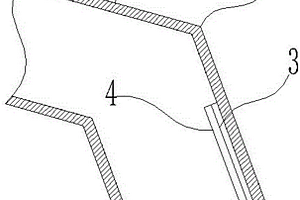

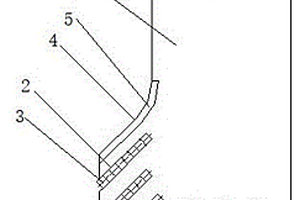

矿料输送系统物料冲涮减缓装置 1000

 0

本实用新型涉及冶金行业矿料输送系统，具体涉及一种矿料输送系统物料冲涮减缓装置，包括输送管路，输送管路上设置有弯折部，所述的弯折部下方还设有缓冲部，所述的缓冲部固定连接在输送管路内壁上，缓冲部设置在物料向下运动方向的前端，所述的缓冲部上还设有缓冲装置，所述的缓冲装置与物料接触，在重点部位增加缓冲部，提升抗磨损能力；增加缓冲装置，有效降低物料冲击力，保护下方管路，降低管路磨损消耗；结构简单，制造成本低，有效提升管路使用寿命，经济效果更优。

提高底吹带氧喷粉喷枪寿命的方法 860

 0

本发明属于冶金工艺技术领域，具体公开了一种提高底吹带氧喷粉喷枪寿命的方法，本发明的底部主吹气为氧气、氮气、氩气的混合气体，环缝保护气体为氮气，根据底吹带氧喷粉转炉的不同冶炼阶段，喷吹石灰石粉、白云石粉、石灰石粉和白云石混合粉、以及钝化石灰粉、石灰石粉和白云石粉，控制石灰石粉和白云石粉的喷吹比例，利用石灰石粉和白云石粉受热后分解吸热，降低底吹喷枪出口的温度，从而降低底吹氧气转炉喷枪的寿命，采用本发明可提高底吹氧气转炉喷枪寿命至400‑500炉。

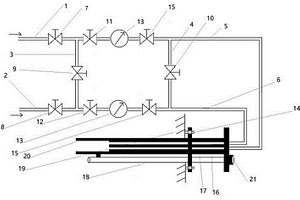

高炉出铁口氧枪气源的控制装置 976

 0

本实用新型提供的一种高炉出铁口氧枪气源的控制装置，属于冶金设备领域，用于满足高炉开炉时铁口通道畅通，促使渣铁正常排放。该装置，包括压缩空气管、氧气管、氧枪，氧枪上设有压缩空气进气管和氧气进气管，所述压缩空气管上安装有压缩空气总阀、压力表，压缩空气管的输出端连接有压缩空气输送管的入口端，压缩空气输送管的输出端连接有压缩空气进气管，所述氧气管上安装有氧气总阀、压力表，氧气管的输出端连接有氧气输送管的入口端，氧气输送管的输出端连接有氧气进气管。通过本装置可以实现单独送氧、单独送风、或者混合送风多种模式，实现不同温度下对氧气、压缩空气的需求，满足高炉开炉时铁口送氧，促使渣铁正常排放。

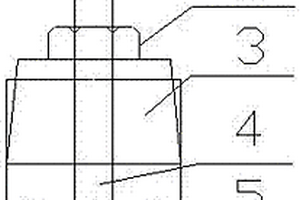

高压水除磷泵过热保护阀阀芯取出装置 906

 0

本实用新型公开了一种高压水除磷泵过热保护阀阀芯取出装置，属于冶金辅助设备领域。该装置包括外径与阀芯内径相适配的尼龙套，该尼龙套底部设有若干缝隙，尼龙套内上部卡接第一锥形套，下部卡接第二锥形套，第二锥形套顶部设有调节螺杆，第一锥形套顶部调节螺杆上设有调节螺母，调节螺杆顶部设有吊耳。本实用新型装置能够简便、快速的将阀芯从阀杯中取出，减少了高压水除磷泵过热保护阀的检修步骤，降低了操作人员劳动强度，提高了检修效率；该装置结构简单，成本低廉，制作方便，具有可推广性。

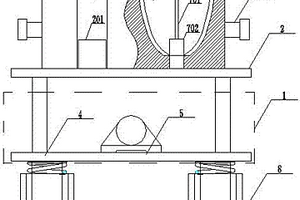

挡渣锥锥头加工装置 659

 0

本实用新型公开了一种挡渣锥锥头加工装置，属于冶金领域，以解决转炉用挡渣锥锥头批量生产的问题。装置包括震动装置、工作台和锥头模具，震动装置包括震动架和震动电机，震动电机安装在震动架上，震动架安装在工作台下方，锥头模具安装在工作台上方，锥头模具上设有至少两个半球形空腔，每个半球形空腔中心设有导向杆型模，导向杆型模包括互相连接的竖杆和活动块，竖杆上部伸出锥头模具，活动块穿透半球形空腔，所述活动块直径大于竖杆直径。本实用新型一次多个成型挡渣锥锥头，加料、震动、成型一体化、机械化，保证产品性能，结构简单，操作方便，适于推广。

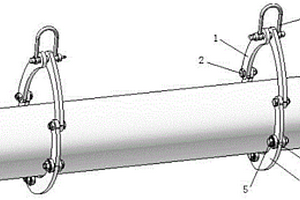

多功能吊卡具 911

 0

本实用新型公开了一种多功能吊卡具，属于冶金机械技术领域，解决了传统的管道吊装方式存在的工序繁琐、浪费人力、浪费时间的问题。本实用新型包括卡环和连接板，卡环上部开口，连接板设有两个且分别转动连接在卡环开口的两端，连接板上端设有连接孔，两个连接板上的连接孔通过卸扣连接，卡环圆周上设有多个轴承，轴承通过轴承销钉连接在卡环上，轴承边缘凸出于卡环内壁。利用本实用新型进行管道吊装，可由一人任意、方便地转动管道，以便进行管道切割、打磨、坡口加工，对口和焊接作业，可节省大量的作业时间和劳动力，不仅能够缩短工期，还能降低劳动强度。

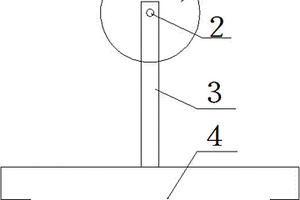

轧机出入口导板位置调整检测装置 934

 0

一种轧机出入口导板位置调整检测装置，包括圆板，所述圆板的直径与所检测的轧机出入口导板推入的工作辊的最大直径相同，所述圆板中心位置与连接板一端活动连接，所述连接板另一端连接导轨基座，所述导轨基座与工作辊轨道适配，所述圆板中心位置到工作辊轨道的距离为检测的轧机轧辊推入轧机轨道时轨道接触面到轧辊中心线的距离。本实用新型采用与检测的轧机出入口导板推入工作辊的最大直径相同的圆板来解决冶金轧钢冷热轧工序轧机出入口导板每次更换调整检修后只能通过将轧机工作辊全部推入轧机内部进行实时调整的问题，降低了工人的劳动强度，减少了轧机出入口导板更换调整时间，提高了工作效率，减少了来回推拉轧机工作辊产生的作业成本。

剪刃更换专用工具 695

 0

本实用新型涉及冶金机械设备领域，尤其涉及一种剪刃更换专用工具，包括卡盘和手柄，卡盘上设有卡爪，卡爪上设有凹槽。本实用新型包括卡盘和手柄，卡盘上设有卡爪，卡爪上设有凹槽。实际使用时具有以下优点：1、卡爪与液压锁母完全贴合，保证了液压锁母的均匀受力，方便进行拆卸更换，有助于提高圆盘剪剪刃的安装精度，进而提升焊接质量。2、卡爪与液压锁母卡紧后，握持手柄便可固定圆盘剪剪刃，拆装时圆盘剪剪刃在受力方向上不再发生转动，提高了安全作业的可靠性、保证了作业人员的人身安全。3、剪刃更换专用工具的投入使用，缩短了作业工期，保证了液压锁母不受损伤，延长了液压锁母的使用寿命，节约了备件的维护费用。

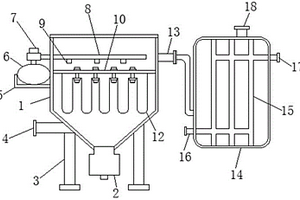

高温烟气除尘装置 929

 0

本实用新型属于除尘技术领域，尤其为一种钢铁冶金行业高温烟气除尘装置，包括除尘箱体，所述除尘箱体一侧表面固定连接有进烟管，所述除尘箱体内腔固定连接有支撑花板，所述支撑花板顶部贯穿设有固定螺栓，所述固定螺栓一端固定连接有多孔陶瓷过滤管，所述除尘箱体另一侧表面固定连接有高温烟管，所述高温烟管一端通过导管连接有余温利用箱，所述余温利用箱内腔设有循环水管，所述循环水管一端连接有低温进水管，所述循环水管另一端连接有高温出水管，所述余温利用箱顶部固定连接有低温烟管。优点：具有耐高温、耐酸碱，耐腐蚀的优点，使用的时间比较长，在遇到粘附性比较强及吸湿性比较强的粉尘时，也不会被堵塞。

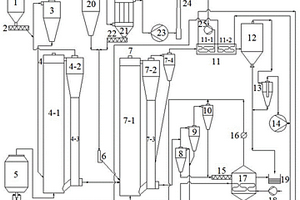

难选铁矿石粉氧化-磁化焙烧系统 1033

 0

本实用新型公开了一种难选铁矿石粉氧化‑磁化焙烧系统，属于冶金和矿物工程技术领域。难选铁矿石粉先在氧化焙烧炉内进行充分地氧化焙烧，再进入循环流化床反应器中进行还原磁化焙烧，实现了难选铁矿石粉、尤其是嵌布粒度较细的难选铁矿石粉的快速磁化焙烧；通过湿式除尘器、脱水器对焙烧尾气进行彻底净化处理后再进入燃烧室利用，解决了燃烧室结瘤的问题，保证了燃烧室内气流的正常通行，在一定程度上加快了整个磁化焙烧反应的进程；通过高温焙烧铁矿石粉预热助燃空气的方式回收焙烧铁矿石粉的显热，使焙烧铁矿石粉显热利用更为合理、充分；通过焙烧尾气经由间接换热器预热煤气来回收焙烧尾气的显热，提高了燃料的利用率。

烘干锤式破碎机锤头 1054

 0

本实用新型提供的一种烘干锤式破碎机锤头，属于钢铁选矿悬浮磁化焙烧炉领域，解决的问题是原有烘干锤式破碎机的锤头为普通碳钢或高锰钢材质，且没有刀刃，仅通过撞击捶打来破碎冶金铁矿粉滤饼，锤头极易磨损，使用周期较短，设备检修频次高，维护成本高。一种烘干锤式破碎机锤头，包括锤头本体，锤头本体的端部设有与锤盘固定的柱销孔，远离柱销孔的端部为物料冲击面，靠近物料冲击面的弧形处为主迎料面，所述物料冲击面上均匀倾斜设有若干刀槽，刀槽内设有刀刃，刀刃的材质为硬质合金。本实用新型，投资少、效果好，一次制作完成后可长期使用，目前已在酒钢集团宏兴钢铁股份有限公司选矿厂悬浮焙烧供料系统中应用，并取得显著效果。

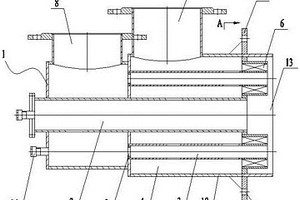

提高燃烧效率降低气流阻力的烧嘴 762

 0

本实用新型公开了一种提高燃烧效率降低气流阻力的烧嘴，属于矿物及冶金技术领域，燃烧室内穿设点火管，点火管的外周设置若干组供风供气通道，供风供气通道包括设置于中央的煤气通道和设置于煤气通道外周的助燃风通道，煤气通道的尾端与燃烧室贯通，助燃风通道与助燃风连接管贯通，助燃风通道的出口处设置导流盘。本实用新型的直行点火管采用直焰供风、供气结构，解决涡流环缝烧嘴燃烧时横向气流涡旋产生的强大阻力对实际供风、供气流量的影响；采用八组平行供风、供气结构，分散的供风、供气通道有利于燃烧稳定；助燃风通道出风口采用设有导流片的环形筒状导流盘，加大出风口气流流速，提高空气、煤气混合效率，确保燃烧充分。

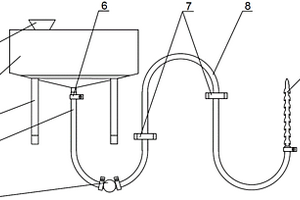

起重机起升钢丝绳自动润滑装置 700

 0

本实用新型公开了一种起重机起升钢丝绳自动润滑装置，属于冶金起重机起升钢丝绳润滑技术领域，包括油箱，油箱上表面设有注油孔和透气孔，下表面焊接有油箱固定支架，油箱的出油口连接有橡胶导油管一，橡胶导油管一另一端设有球阀，球阀与橡胶导油管二连接，橡胶导油管二的另一端与万向竹节管连接，橡胶导油管一和橡胶导油管二与出油口、球阀和万向竹节管均通过不锈钢卡箍连接，不锈钢卡箍共有四个，橡胶导油管二中部有两个半圆金属卡环；在本实用新型中，通过打开球阀，使润滑油从油箱自由下落至滑轮处，实现钢丝绳表面和绳芯的润滑，减少了必须停机状态下人工润滑的频率和润滑不及时的问题。

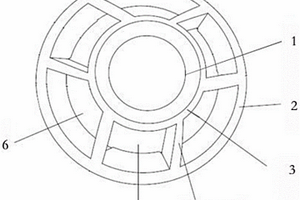

无料钟高炉炉顶节流阀下料口锥形体分块修复机构 726

 0

本实用新型公开了一种无料钟高炉炉顶节流阀下料口锥形体分块修复机构，涉及冶金设备技术领域，本实用新型包括锥形体，所述锥形体上端设置有与节流阀本体相连接的环状上支撑，所述锥形体下端设置有与阀口相连的环状下支撑，环状上支撑与环状下支撑相互平行，所述锥形体外壁的曲面上按圆周均布有多个交错设置的修复组件A和修复组件B，相邻的修复组件A和修复组件B之间形成切割缝；适用于无料钟高炉炉顶节流阀下料口锥形体的更换、修复，避免了节流阀下料口锥形体磨漏而造成高炉无法布料的生产事故，为休风在线修复、更换节流阀下料口锥形体和线下修复、更换节流阀下料口锥形体提供了技术支持。

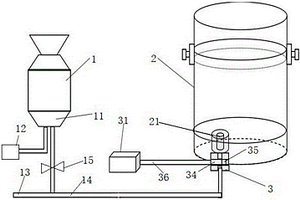

底喷渣料精炼钢水的装置 707

 0

本实用新型公开了一种底喷渣料精炼钢水的装置，属于冶金技术领域，以解决精炼渣埋弧效果不理想、活性石灰利用率低、钢水易吸氮和氧化的问题。装置包括渣料罐、钢包、滑板制动装置，渣料罐通过喷吹管连接钢包底部的钢包内喷吹管，滑板制动装置包括上滑板、下滑板，上滑板连接在钢包内喷吹管的底部，下滑板连接喷吹管，上滑板和下滑板之间夹设可活动的滑动圈，上滑板、下滑板、滑动圈上均设有与钢包内喷吹管相适配的滑板内孔，喷吹管、滑板内孔、钢包内喷吹管相互连通。本实用新型可在适宜的碱度范围内减少精炼石灰的用量和渣料总量，缩短精炼时间、降低电耗、整体成本随之降低，具有较为明显的经济效益和社会效益。

起重机钢丝绳调整装置 711

 0

本实用新型涉及冶金机械检修技术领域，特别是一种起重机钢丝绳调整装置。所述卷筒的一端开设抱闸穿绳孔，卷筒另一端设有基准螺钉，基准螺钉所在的圆周上均匀分布n个定位螺钉。本实用新型在实际使用中具有以下优点：1、本实用新型将卷筒的圆周通过基准螺钉和定位螺钉均匀分隔开，可以准确得出钢丝绳的偏移长度，一次性便可将钢丝绳裁剪到位，达到平衡梁平衡的要求。2、操作简单，只要观察钢丝绳绕过定位螺钉的个数，便可得知偏移具体尺寸，不需要反复调整，减轻了工人的工作强度，避免了通过多次试错调整而浪费人力、物力，提高了工作效率。3、本实用新型结构简单，易于推广，可以应用于多种类型的起重机适应性广。

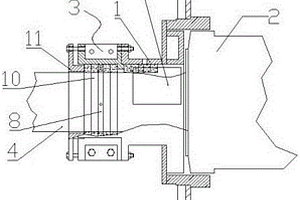

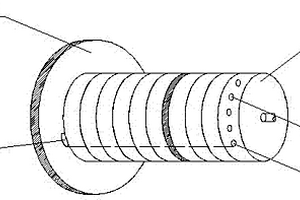

提高轴部密封效果的齿辊接长密封装置 1135

 0

本实用新型公开了一种提高轴部密封效果的齿辊接长密封装置，属于矿物及冶金技术领域，密封装置远离齿辊辊子本体的一端设置接长密封机构，接长密封机构的接长密封筒上设置一组注油孔，接长密封筒与密封装置连接的一端设置凸缘，凸缘卡设于密封装置内，接长密封筒内设置油环，油环上放射状均匀设置6个油孔，注油孔和油环上的2个油孔贯通，油环的上下表面对称设置若干层盘根，接长密封筒远离密封装置的一端穿设盘根压盖。本实用新型通过直接放弃齿辊轴部磨损位置段，在原有的密封装置外齿辊轴的完好部位，重新安装一组对扣式的接长密封机构，在此部位对炉内的高压热废气进行密封。

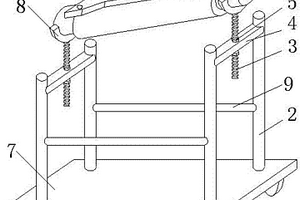

用于抛丸机短轴更换的专用小车 740

 0

本实用新型公开了一种用于抛丸机短轴更换的专用小车，包括车体平板以及安装在车体平板底部的车轮，所述车体平板的顶部两端均设有车体支架且每个车体支架的顶部均水平设有一短轴托架，所述短轴托架的中部竖直设有通孔且通孔内配合安装有调节丝杠，所述调节丝杠上设有两个丝杠调整螺母且两个丝杠调整螺母分别位于短轴托架的上下两侧，所述调节丝杠的顶部设有短轴托槽。本实用新型降低了作业人员的劳动强度，提高了工作效率，并能保证短轴安装质量从而保证设备生产时产品的质量，同时，本实用新型可防止短轴运送更换过程中由于滑落造成人员磕碰伤害，能有效保证作业人员的人身安全。另外，本实用新型还适用于冶金机械设备中局限空间短轴的更换。

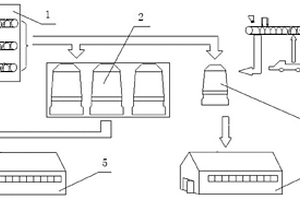

400系列不锈钢除尘灰综合利用系统 991

 0

本实用新型涉及冶金技术领域，特别是一种400系列不锈钢除尘灰综合利用系统。包括烧结机组，烧结机组分别与高炉组和小高炉的进料端连接，高炉组的出料端与碳钢加工车间连接；所述小高炉的进料端还与副烧结机连接，小高炉的出料端与不锈钢加工车间连接。本实用新型生产普通碳钢时，烧结机组工作并将烧结物料导入高炉组，再将钢水导入碳钢加工车间生产碳钢。生产不锈钢时，烧结机组将烧结物料导入小高炉，副烧结机烧结不锈钢400系列除尘灰配入小高炉，最后将含铬钢水导入不锈钢加工车间加工不锈钢。本实用新型的不锈钢400系列除尘灰用于不锈钢加工系统后的回收利用率高，使除尘灰中铬的有效价值得以充分利用，系统生产效率高且加工出的不锈钢成本低廉，具有更好的市场竞争力。

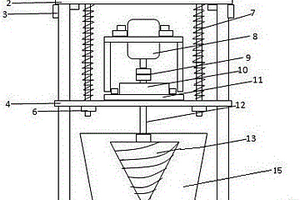

冷固结造球强制给料装置 873

 0

本实用新型属于冶金生产设备技术领域，具体涉及一种冷固结造球强制给料装置，包括支撑系统、强制给料系统、受料斗基座和受料斗，所述的支撑系统由支架立柱、上悬板、L型插销下吊板、悬吊螺栓、悬吊螺母和缓冲弹簧组成，所述的强制给料系统由电动机、弹性柱销联轴器、同轴式减速器、一体式安装架、输出轴和锥体式螺旋搅拌头组成，所述一体式安装架安装在下吊板，一体式安装架安装有电动机，电动机通过弹性柱销联轴器和同轴式减速器连接，同轴式减速器下端连接有输出轴，输出轴与锥体式螺旋搅拌头连接，锥体式螺旋搅拌头位于受料斗内，本实用新型整个系统简易、可靠、安全、安装方便。

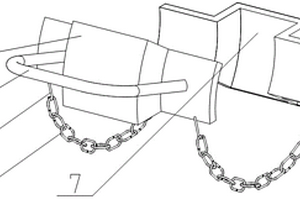

齿联轴器轴齿套热装配辅助工具 845

 0

本实用新型公开了一种齿联轴器轴齿套热装配辅助工具，属于冶金、安装、电力及制造装配技术领域，一种齿联轴器轴齿套热装配辅助工具,其特征在于:包括带通槽的部件、柔性件，所述部件有两个，柔性件和部件均由耐高温材料制成，部件远离通槽槽底一端连接有手柄，所述柔性件为两组，且分布在通槽轴线两侧，柔性件的两端分别各与一个部件连接。使用过程中利用带通槽的部件夹紧轴齿套，柔性件对轴齿套进行托底，手持把柄稳稳将轴齿套提起，这种方式避免了由于人手接触炙热金属表面导致烫伤的风险，也避免了重心不稳，对中困难以及因轴齿套的形状和表面高温的特点，易滑落甚至伤脚等问题。

铁水罐耐火材料施工用内衬胎具 934

 0

本实用新型公开了一种铁水罐耐火材料施工用内衬胎具，属于冶金技术领域，主要解决的是在铁水罐耐火材料内衬施工时，满足一次性整体浇筑，整体安装与脱胎的问题。该铁水罐耐火材料施工用内衬胎具包括胎具本体，胎具本体一侧切割一块钢板，为补偿钢板，补偿钢板内侧垂直设有垂直方向丝杠调节机构，补偿钢板两侧的胎具本体内侧设有水平方向丝杠调节机构，所述垂直方向丝杠调节机构使补偿钢板向胎具本体内侧收缩，水平方向丝杠调节机构使该补偿钢板两侧的胎具本体相互收拢直至闭合，达到缩小胎具本体直径的效果。本实用新型操作简单，提高了作业效率，延长胎具使用周期，修复简单，同时提高了安全系数。

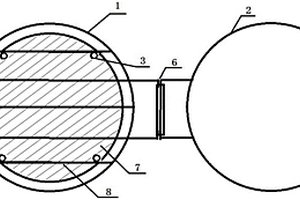

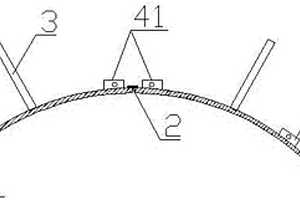

炼铁高炉热风围管修复装置 1038

 0

本实用新型公开了一种炼铁高炉热风围管修复装置，属于冶金机械检修领域，以解决炼铁高炉热风围管管内衬安全快速修复的问题。装置安装在高炉热风围管内壁，包括两个内模、合页、固定杆和吊装栓，内模之间通过合页连接，内模与高炉热风围管内壁形状相适配，内模上设有固定杆和吊装栓。本实用新型采取管内支模浇注修复耐火层，既解决了管皮开裂导致的局部温度较高，又恢复围管内衬的耐火功能，综合效果显著；通过吊装栓解决局部高温作业困难的问题，吊装栓的分布帮助本实用新型更好的安装在围管内；修复后的内模固定在围管内壁，解决内衬砖脱落现象不断延伸的问题；本实用新型结构简单、制作方便，可操作性强、修复效果好。

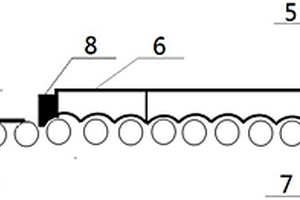

避免热轧带钢头部钻入卷取机侧导下方的装置 714

 0

本实用新型公开了一种避免热轧带钢头部钻入卷取机侧导下方的装置，属于冶金装置领域。本实用新型包括上夹送辊以及设置在上夹送辊下方的下夹送辊，并且卷取机前方还设置有辊道，辊道上分别设置有左侧导板和右侧导板，在左侧导板和右侧导板的前端即侧导板前端上还固定有挡块。本实用新型在原卷取机侧导装置前端设置一个圆弧形的挡块，在不影响辊道工作的情况下，有效杜绝了热轧带钢头部钻入卷取机下方造成卡阻以及堆钢停产的问题。
